Занятие №3. Основные правила ведения рабочей карты. Учебные цели

Показать обучаемым как правильно пользоваться условными знаками и сокращенными обозначениями.
Развить

умение читать условные знаки топографических карт Российской Федерации.
Дать знания о порядке и правилах ведения рабочей карты командира.

Вопросы занятия:
Содержание рабочей карты командира, порядок и правила её ведения.
Условные знаки и сокращённые обозначения.

Тема 5. Основы военной топографии.

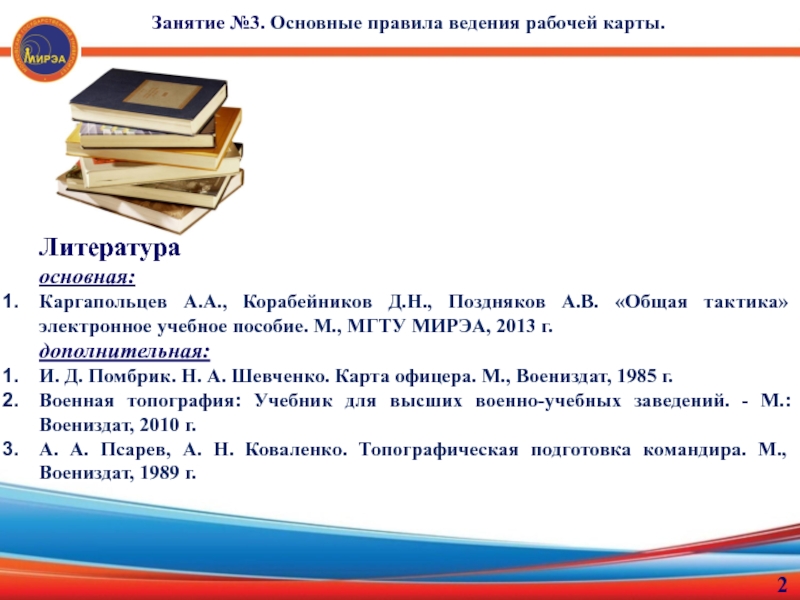

пособие. М., МГТУ МИРЭА, 2013 г.
дополнительная:
И. Д. Помбрик. Н. А.

Шевченко. Карта офицера. М., Воениздат, 1985 г.
Военная топография: Учебник для высших военно-учебных заведений. - М.: Воениздат, 2010 г.
А. А. Псарев, А. Н. Коваленко. Топографическая подготовка командира. М., Воениздат, 1989 г.

Занятие №3. Основные правила ведения рабочей карты.

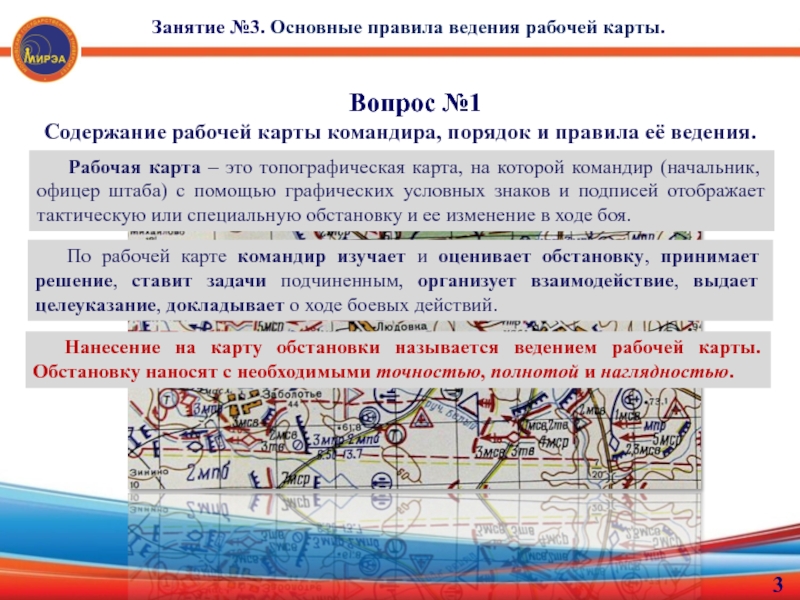

карта – это топографическая карта, на которой командир (начальник, офицер

штаба) с помощью графических условных знаков и подписей отображает тактическую или специальную обстановку и ее изменение в ходе боя.

По рабочей карте командир изучает и оценивает обстановку, принимает решение, ставит задачи подчиненным, организует взаимодействие, выдает целеуказание, докладывает о ходе боевых действий.

Нанесение на карту обстановки называется ведением рабочей карты. Обстановку наносят с необходимыми точностью, полнотой и наглядностью.

Занятие №3. Основные правила ведения рабочей карты.

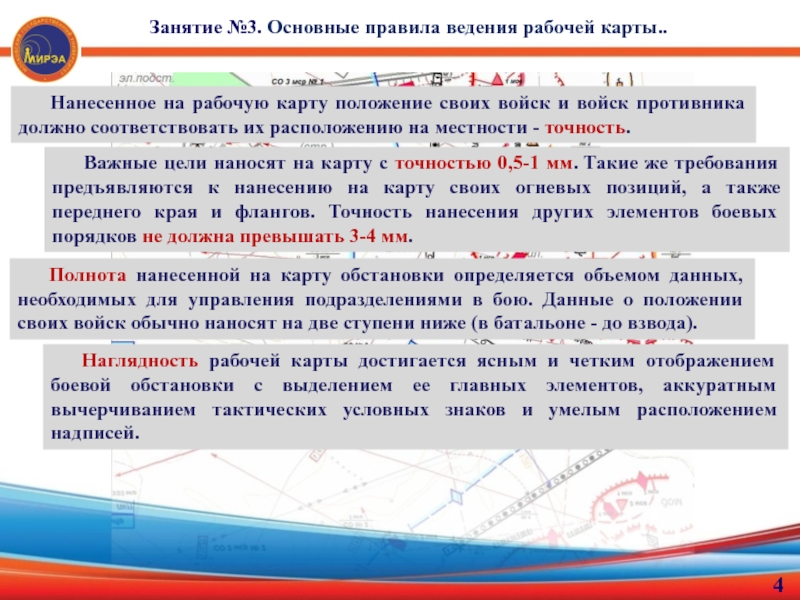

должно соответствовать их расположению на местности - точность.
Важные цели наносят

на карту с точностью 0,5-1 мм. Такие же требования предъявляются к нанесению на карту своих огневых позиций, а также переднего края и флангов. Точность нанесения других элементов боевых порядков не должна превышать 3-4 мм.

Занятие №3. Основные правила ведения рабочей карты..

Полнота нанесенной на карту обстановки определяется объемом данных, необходимых для управления подразделениями в бою. Данные о положении своих войск обычно наносят на две ступени ниже (в батальоне - до взвода).

Наглядность рабочей карты достигается ясным и четким отображением боевой обстановки с выделением ее главных элементов, аккуратным вычерчиванием тактических условных знаков и умелым расположением надписей.

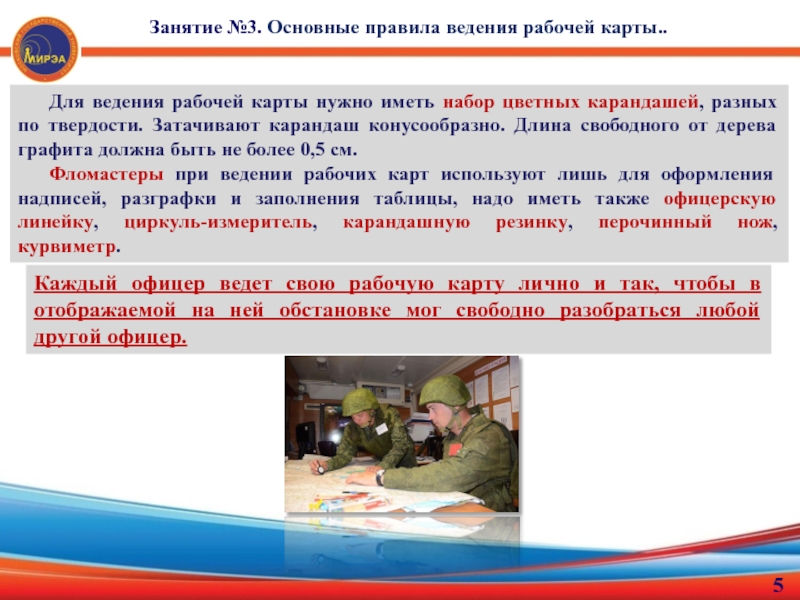

по твердости. Затачивают карандаш конусообразно. Длина свободного от дерева графита

должна быть не более 0,5 см.
Фломастеры при ведении рабочих карт используют лишь для оформления надписей, разграфки и заполнения таблицы, надо иметь также офицерскую линейку, циркуль-измеритель, карандашную резинку, перочинный нож, курвиметр.

Занятие №3. Основные правила ведения рабочей карты..

Каждый офицер ведет свою рабочую карту лично и так, чтобы в отображаемой на ней обстановке мог свободно разобраться любой другой офицер.

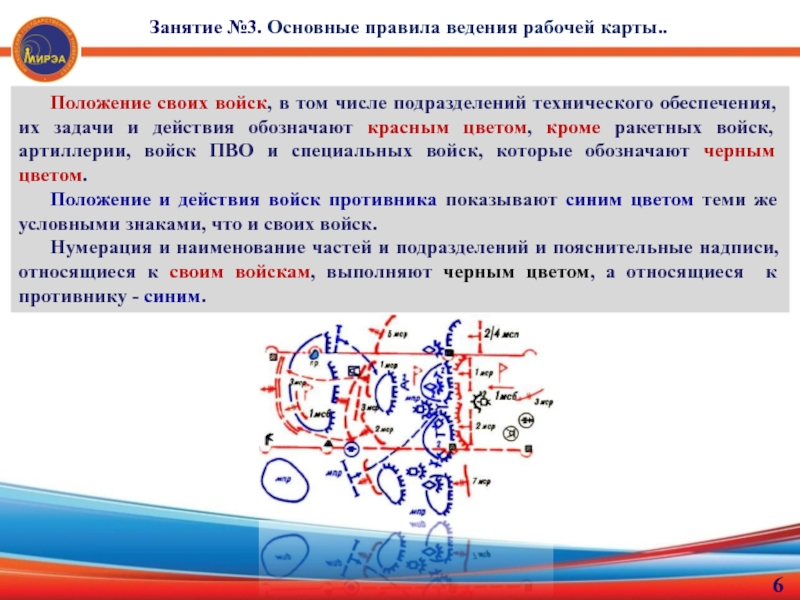

задачи и действия обозначают красным цветом, кроме ракетных войск, артиллерии,

войск ПВО и специальных войск, которые обозначают черным цветом.
Положение и действия войск противника показывают синим цветом теми же условными знаками, что и своих войск.
Нумерация и наименование частей и подразделений и пояснительные надписи, относящиеся к своим войскам, выполняют черным цветом, а относящиеся к противнику - синим.

Занятие №3. Основные правила ведения рабочей карты..

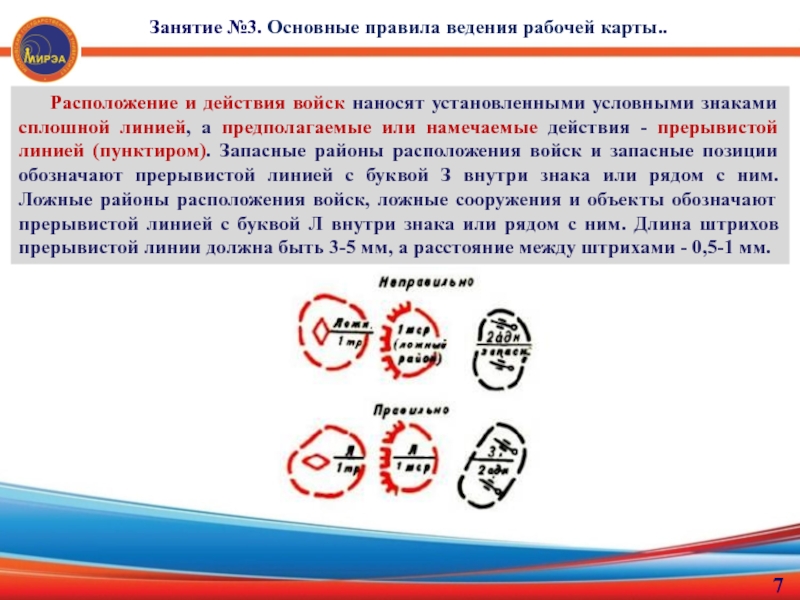

а предполагаемые или намечаемые действия - прерывистой линией (пунктиром). Запасные

районы расположения войск и запасные позиции обозначают прерывистой линией с буквой З внутри знака или рядом с ним. Ложные районы расположения войск, ложные сооружения и объекты обозначают прерывистой линией с буквой Л внутри знака или рядом с ним. Длина штрихов прерывистой линии должна быть 3-5 мм, а расстояние между штрихами - 0,5-1 мм.

Занятие №3. Основные правила ведения рабочей карты..

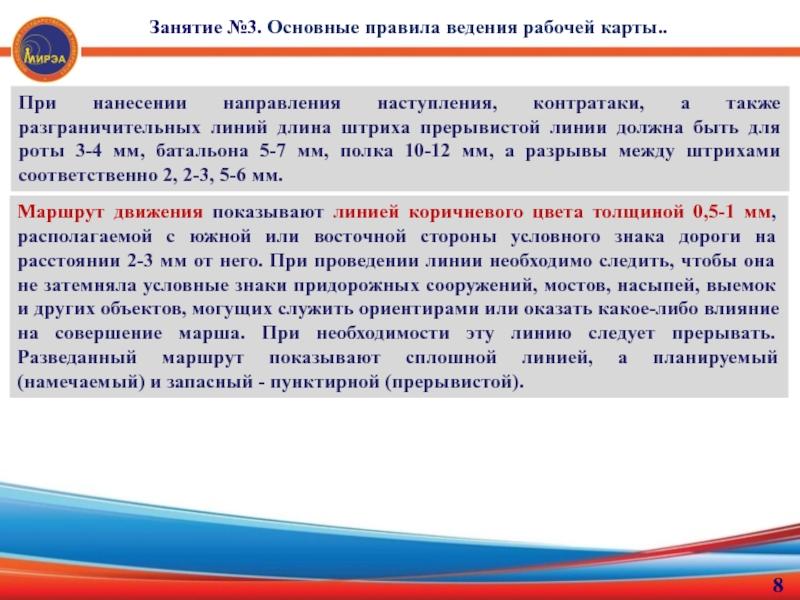

штриха прерывистой линии должна быть для роты 3-4 мм, батальона

5-7 мм, полка 10-12 мм, а разрывы между штрихами соответственно 2, 2-3, 5-6 мм.

Занятие №3. Основные правила ведения рабочей карты..

Маршрут движения показывают линией коричневого цвета толщиной 0,5-1 мм, располагаемой с южной или восточной стороны условного знака дороги на расстоянии 2-3 мм от него. При проведении линии необходимо следить, чтобы она не затемняла условные знаки придорожных сооружений, мостов, насыпей, выемок и других объектов, могущих служить ориентирами или оказать какое-либо влияние на совершение марша. При необходимости эту линию следует прерывать. Разведанный маршрут показывают сплошной линией, а планируемый (намечаемый) и запасный - пунктирной (прерывистой).

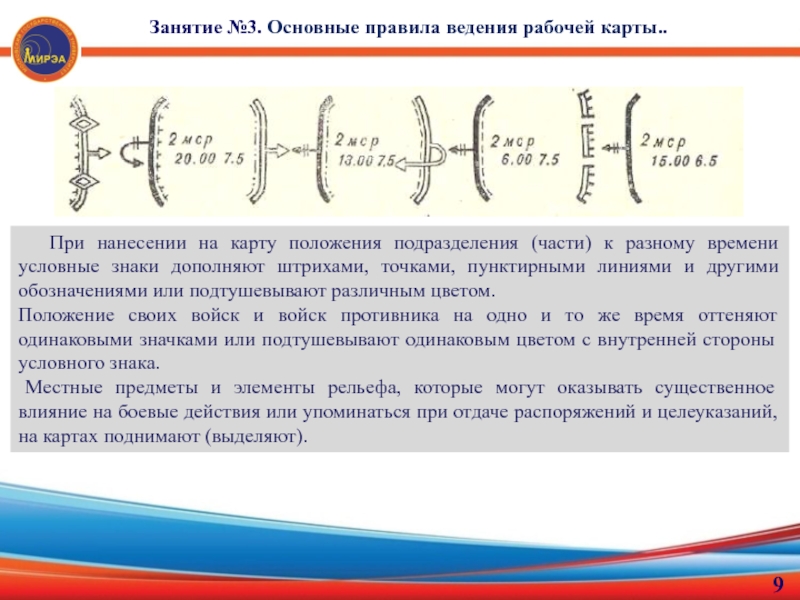

условные знаки дополняют штрихами, точками, пунктирными линиями и другими обозначениями

или подтушевывают различным цветом.
Положение своих войск и войск противника на одно и то же время оттеняют одинаковыми значками или подтушевывают одинаковым цветом с внутренней стороны условного знака.
Местные предметы и элементы рельефа, которые могут оказывать существенное влияние на боевые действия или упоминаться при отдаче распоряжений и целеуказаний, на картах поднимают (выделяют).

Занятие №3. Основные правила ведения рабочей карты..

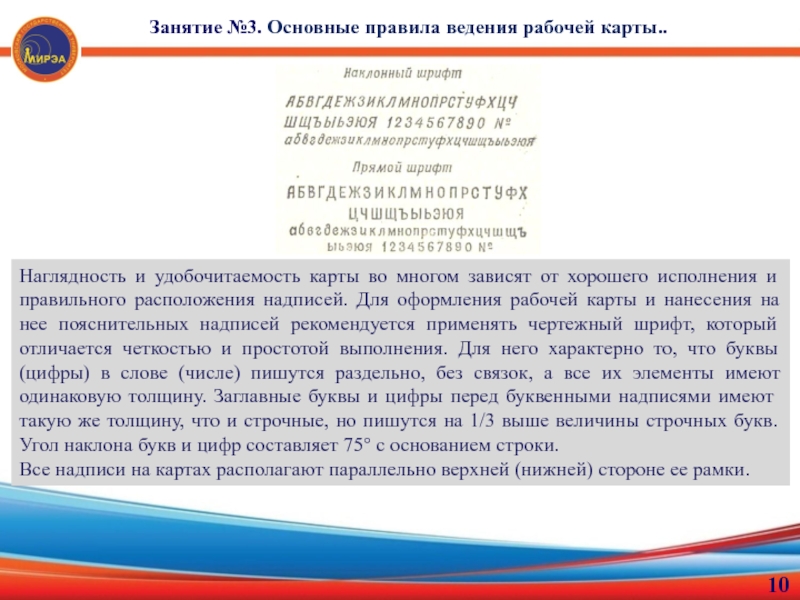

и правильного расположения надписей. Для оформления рабочей карты и нанесения

на нее пояснительных надписей рекомендуется применять чертежный шрифт, который отличается четкостью и простотой выполнения. Для него характерно то, что буквы (цифры) в слове (числе) пишутся раздельно, без связок, а все их элементы имеют одинаковую толщину. Заглавные буквы и цифры перед буквенными надписями имеют такую же толщину, что и строчные, но пишутся на 1/3 выше величины строчных букв. Угол наклона букв и цифр составляет 75° с основанием строки.
Все надписи на картах располагают параллельно верхней (нижней) стороне ее рамки.

Занятие №3. Основные правила ведения рабочей карты..

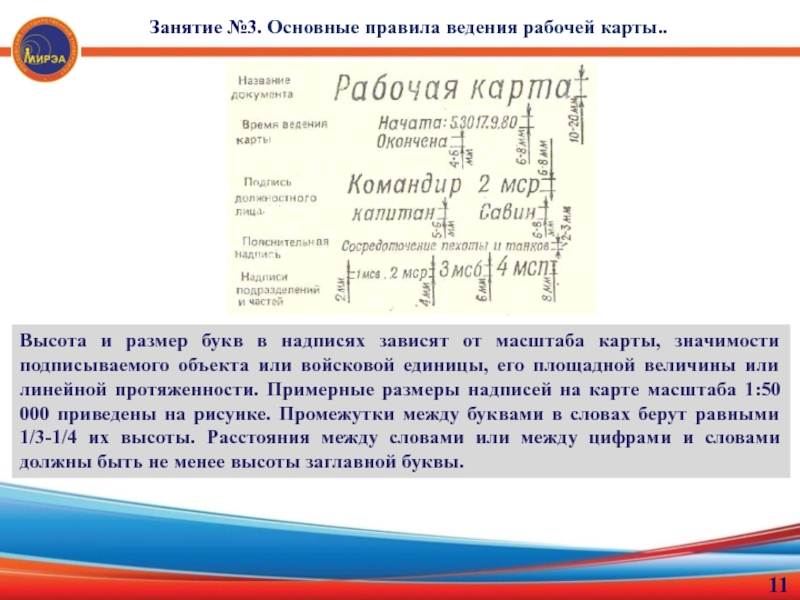

значимости подписываемого объекта или войсковой единицы, его площадной величины или

линейной протяженности. Примерные размеры надписей на карте масштаба 1:50 000 приведены на рисунке. Промежутки между буквами в словах берут равными 1/3-1/4 их высоты. Расстояния между словами или между цифрами и словами должны быть не менее высоты заглавной буквы.

Занятие №3. Основные правила ведения рабочей карты..

основной графический документ о местности, содержащей точное, подробное и наглядное

изображение местных предметов и рельефа. На топографических картах местные предметы изображаются общепринятыми условными знаками, а рельеф - горизонталями.
К основным топографическим элементам местности относятся местные предметы и рельеф.
Местные предметы - это объекты естественного или искусственного происхождения, находящиеся на поверхности Земли.
Рельеф - совокупность неровностей земной поверхности.

Условные знаки - это графические обозначения, показывающие положение какого-либо объекта на местности и передающие его качественную и количественную характеристику.

Вопрос №2
Условные знаки и сокращенные обозначения.

предметов делятся на три основные группы:
- масштабные;
- внемасштабные;
пояснительные.
Масштабными (или

контурными) условными знаками обозначаются объекты, выражающиеся в масштабе карты, т.е. такие, размеры которых (длину, ширину, площадь) можно измерить по карте.

знаками изображаются малоразмерные объекты (колодцы, отдельные дома, башни, памятники и

др.), не выражающиеся в масштабе карты. Фигурный рисунок такого знака включает главную точку, показывающую точное положение объекта на местности, и обозначает, что это за предмет.

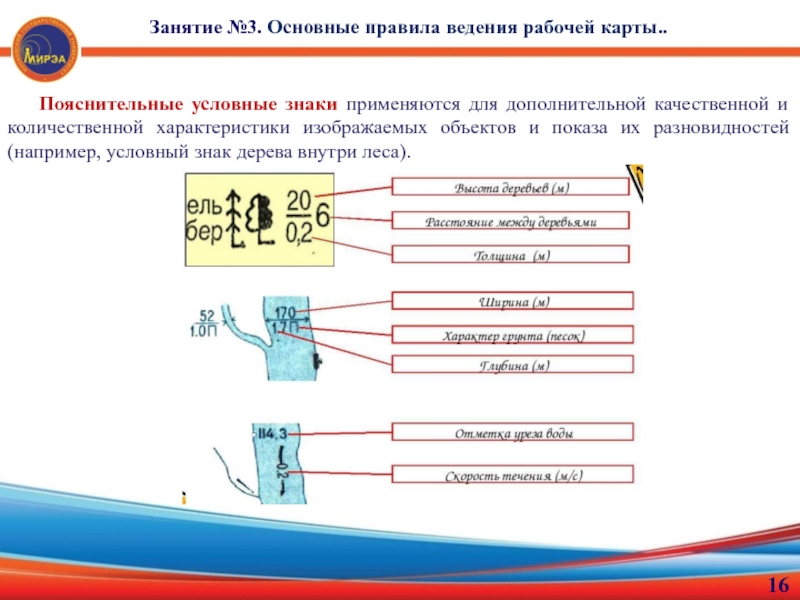

применяются для дополнительной качественной и количественной характеристики изображаемых объектов и

показа их разновидностей (например, условный знак дерева внутри леса).

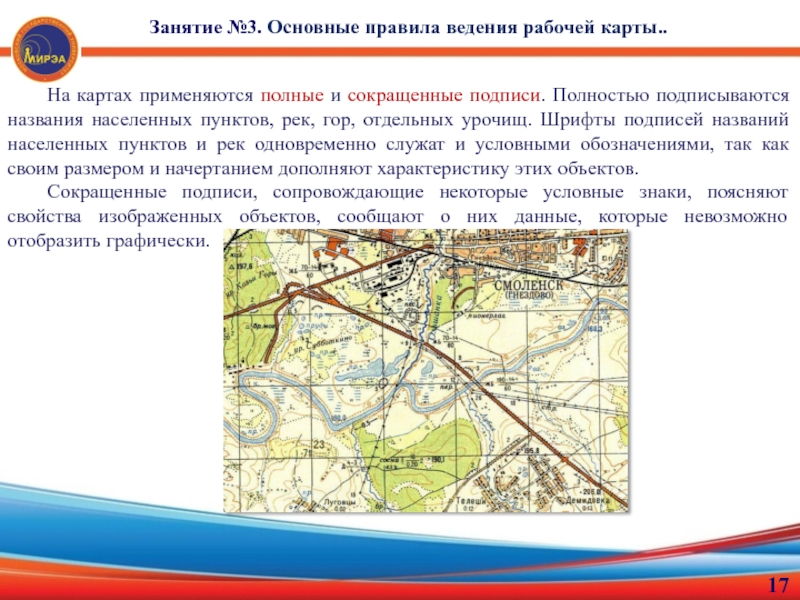

полные и сокращенные подписи. Полностью подписываются названия населенных пунктов, рек,

гор, отдельных урочищ. Шрифты подписей названий населенных пунктов и рек одновременно служат и условными обозначениями, так как своим размером и начертанием дополняют характеристику этих объектов.
Сокращенные подписи, сопровождающие некоторые условные знаки, поясняют свойства изображенных объектов, сообщают о них данные, которые невозможно отобразить графически.

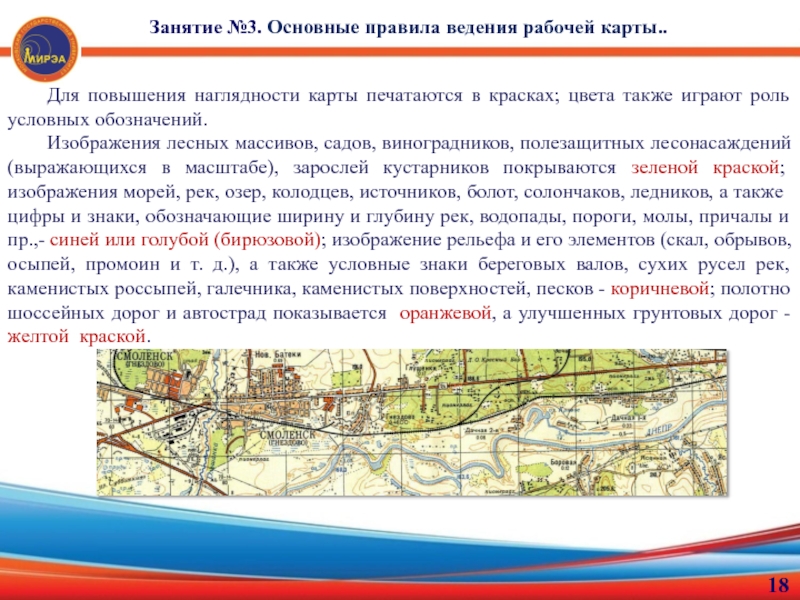

карты печатаются в красках; цвета также играют роль условных обозначений.
Изображения

лесных массивов, садов, виноградников, полезащитных лесонасаждений (выражающихся в масштабе), зарослей кустарников покрываются зеленой краской; изображения морей, рек, озер, колодцев, источников, болот, солончаков, ледников, а также цифры и знаки, обозначающие ширину и глубину рек, водопады, пороги, молы, причалы и пр.,- синей или голубой (бирюзовой); изображение рельефа и его элементов (скал, обрывов, осыпей, промоин и т. д.), а также условные знаки береговых валов, сухих русел рек, каменистых россыпей, галечника, каменистых поверхностей, песков - коричневой; полотно шоссейных дорог и автострад показывается оранжевой, а улучшенных грунтовых дорог - желтой краской.

координат и целеуказание.

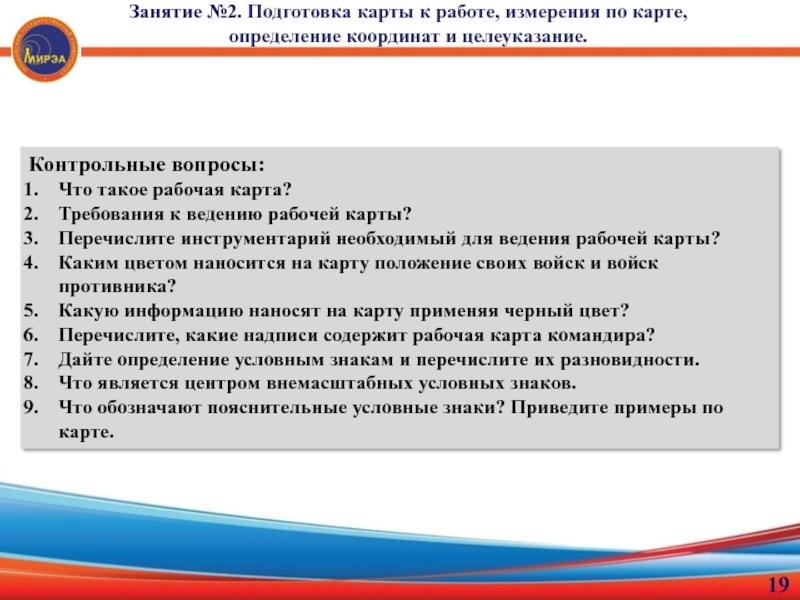

Контрольные вопросы:
Что такое рабочая карта?
Требования к

ведению рабочей карты?
Перечислите инструментарий необходимый для ведения рабочей карты?
Каким цветом наносится на карту положение своих войск и войск противника?
Какую информацию наносят на карту применяя черный цвет?
Перечислите, какие надписи содержит рабочая карта командира?
Дайте определение условным знакам и перечислите их разновидности.
Что является центром внемасштабных условных знаков.
Что обозначают пояснительные условные знаки? Приведите примеры по карте.
