Ж үрек-қантамыр жүйесінің сәулелік диагностикасы Астана 2017 ж
Содержание
- 1. Ж үрек-қантамыр жүйесінің сәулелік диагностикасы Астана 2017 ж
- 2. Жүректің анатомиясыОң жүрекшеОң қарыншаСол жүрекшеСол қарынша
- 3. Жүректің камераларыОң жүрекше-артына кеңейген. Оң жүрекше мен
- 4. Сол жүрекше – оң жүрекшеге ұқсас, арты
- 5. Үлкен және кіші қан айналым шеңберіҮлкен қан
- 6. Жүрек-қантамыр жүйесін зерттеу әдістеріРентгенографияАнгиокардиографияАнгиографияЭхокардиография (УДЗ)ДоплерографияРадиоизотопты зерттеу: сцинтиграфияМРТ, КТ
- 7. Жүректің орналасу түрлеріА). Нормостеник (қиғаш, 42-48 °);Б).
- 8. Жүрек рентгенограммасының тік проекциясы:1 – сүт безінің
- 9. Жүрек рентгенограммасының оң жақ қиғаш проекциясы1 -
- 10. Аорта доғасыЖоғары өрлеуші аортаӨ.А.О. қ.С. Қ.ӨңешО.ж.РКАС.ж.ОҢ ЖАҚ ҚИҒАШ ПРОЕКЦИЯ
- 11. Жүрек рентгенограммасының сол жақ қиғаш проекциясы1-ОЖ, 2

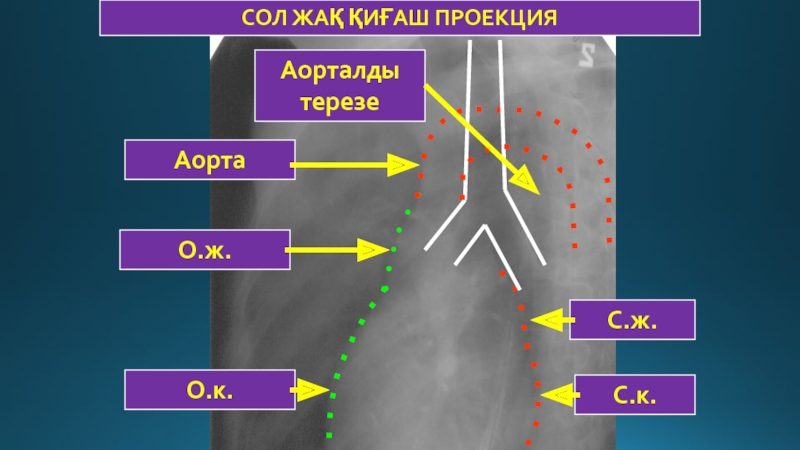

- 12. О.к.О.ж.АортаС.ж.С.к.Аорталды терезеСОЛ ЖАҚ ҚИҒАШ ПРОЕКЦИЯ
- 13. Слайд 13
- 14. Жүрек доғаларыЖүрек-қан тамыр көлеңкесінің оң жақ доғалары:Жоғары
- 15. Жоғары өрлеуші аортаОң жақ жүрекшеӨ.а.с.ж. Құлақшасыс.Қ.Аорта доғасыЖҮРЕК КАМЕРАЛАРЫ МЕН ІРІ ТАМЫРЛАРДЫҢ ПРОЕКЦИЯЛАРЫ
- 16. Жүрек зақымдануларының сәулелік симптомдары Жүрек орналасуының өзгерісі.Жүрек формасының өзгерісі.Жүрек көлемінің өзгерісі.Жүрек соғуының өзгерісі

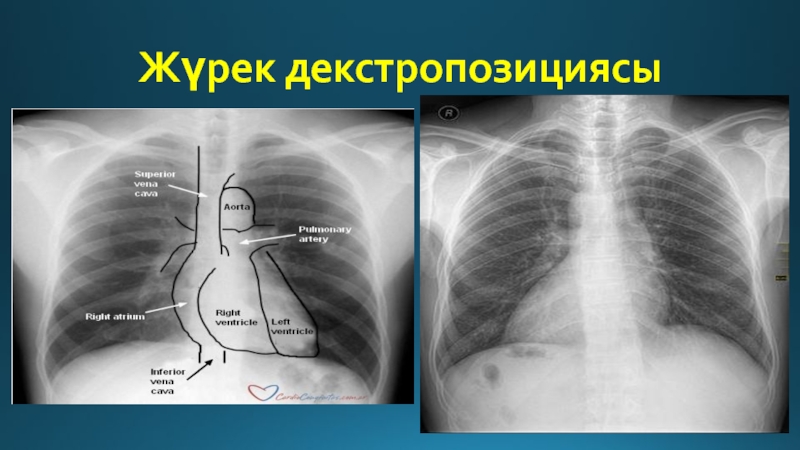

- 17. Жүрек декстропозициясы

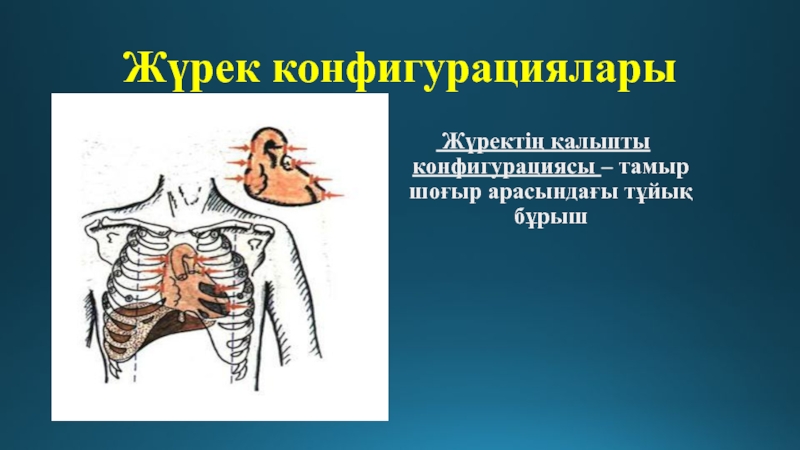

- 18. Жүрек конфигурациялары Жүректің қалыпты конфигурациясы – тамыр шоғыр арасындағы тұйық бұрыш
- 19. !Қалыпты жағадайда оң жақ жүрекше және жоғары

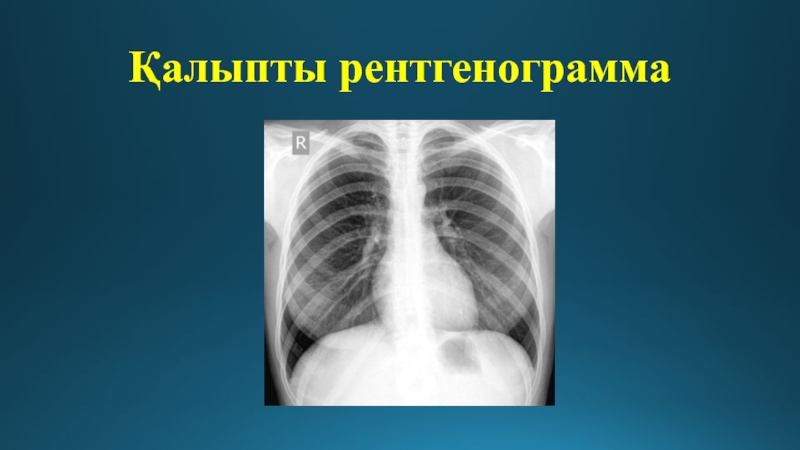

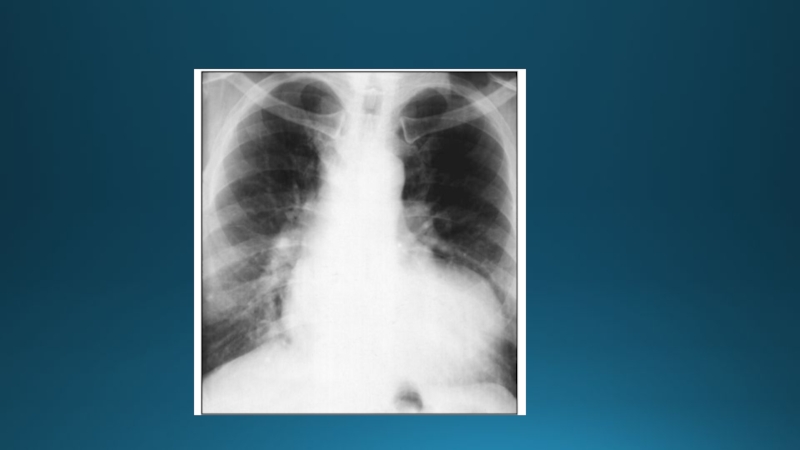

- 20. Қалыпты рентгенограмма
- 21. Жүректің митралды конфигурациясы–екінші және үшінші доғалары ұзарады,

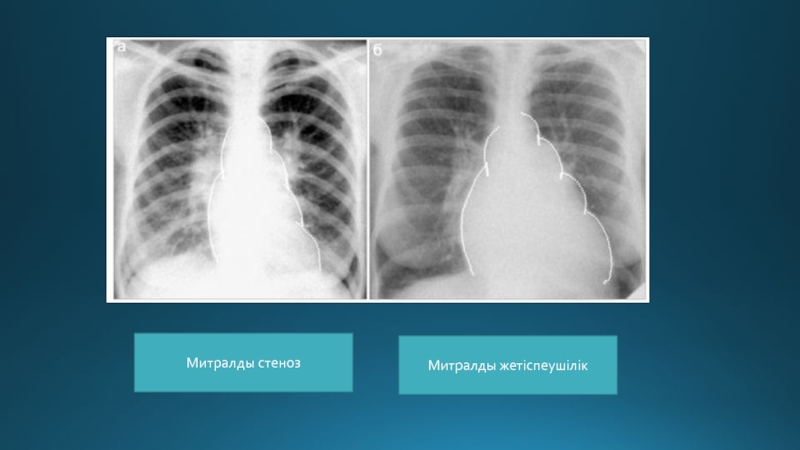

- 22. Митралды стенозМитралды жетіспеушілік
- 23. Митралды стеноз Қанның сол жақ қарыншаға өтуінің
- 24. МИТРАЛДЫ КОНФИГУРАЦИЯ: МИТРАЛДЫ СТЕНОЗО.А.О.ж.С.ж. құлақша-сы
- 25. Митралды жетіспеушілікМитралды клапан функциясынң бұзылысы, сол жақ

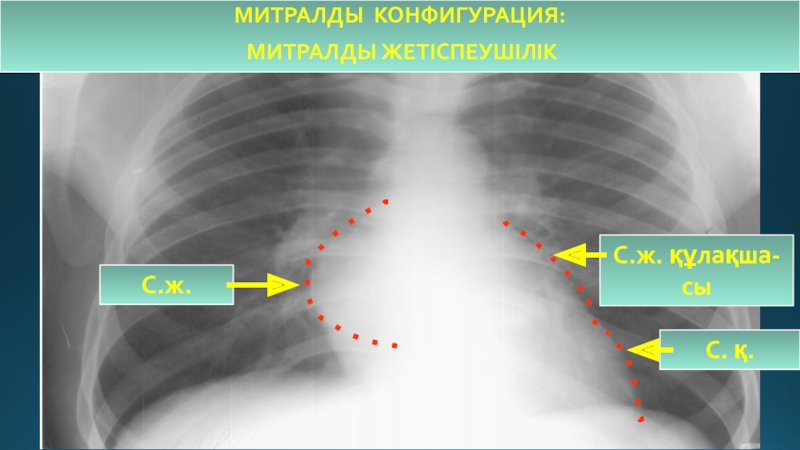

- 26. МИТРАЛДЫ КОНФИГУРАЦИЯ: МИТРАЛДЫ ЖЕТІСПЕУШІЛІКС.ж.С.ж. құлақша-сыС. қ.

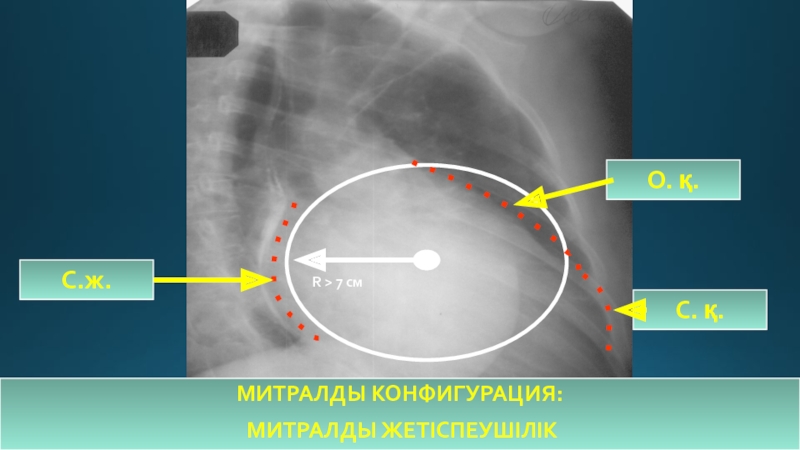

- 27. МИТРАЛДЫ КОНФИГУРАЦИЯ: МИТРАЛДЫ ЖЕТІСПЕУШІЛІКС.ж.R > 7 смО. қ.С. қ.

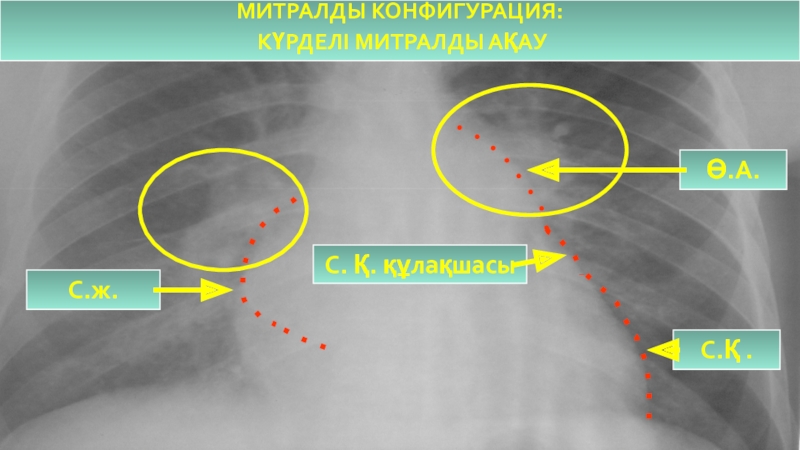

- 28. МИТРАЛДЫ КОНФИГУРАЦИЯ: КҮРДЕЛІ МИТРАЛДЫ АҚАУС.ж.С. Қ. құлақшасыӨ.А.С.Қ .
- 29. Жүрек рентгенограммасы сол жақ жүрекше ұлғаюы. Жүректің
- 30. Жүректің қолқалық конфигурациясы – екінші және үшінші доғалардың «жүрек мықынының» ішке енуі.
- 31. Слайд 31

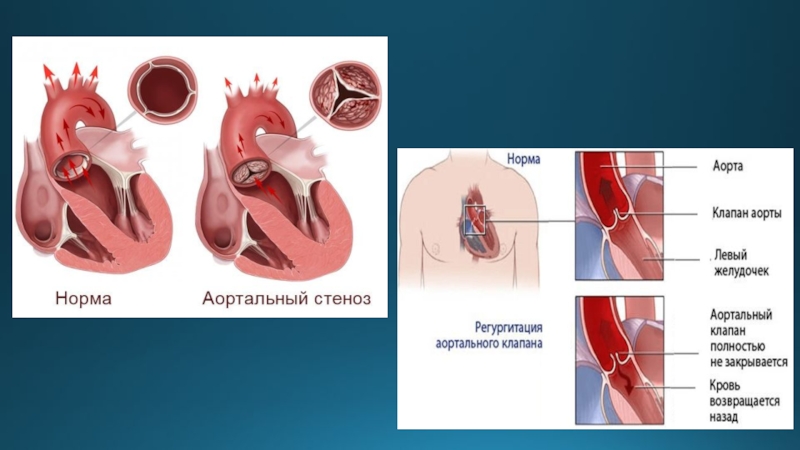

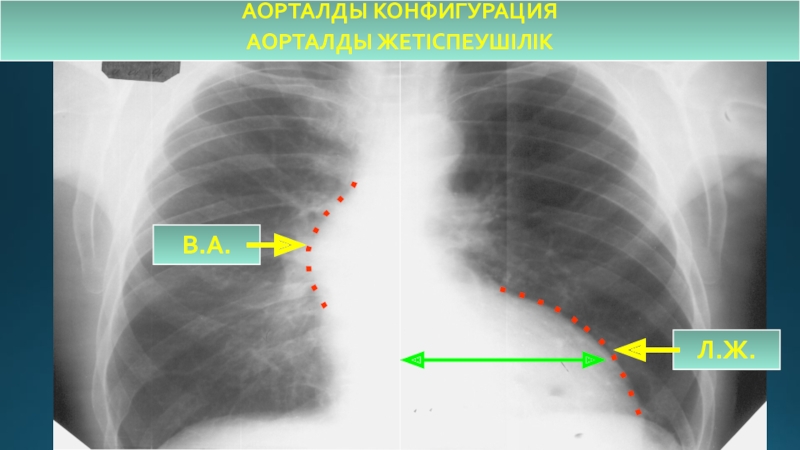

- 32. АОРТАЛДЫ КОНФИГУРАЦИЯАОРТАЛДЫ ЖЕТІСПЕУШІЛІКЛ.Ж.В.А.

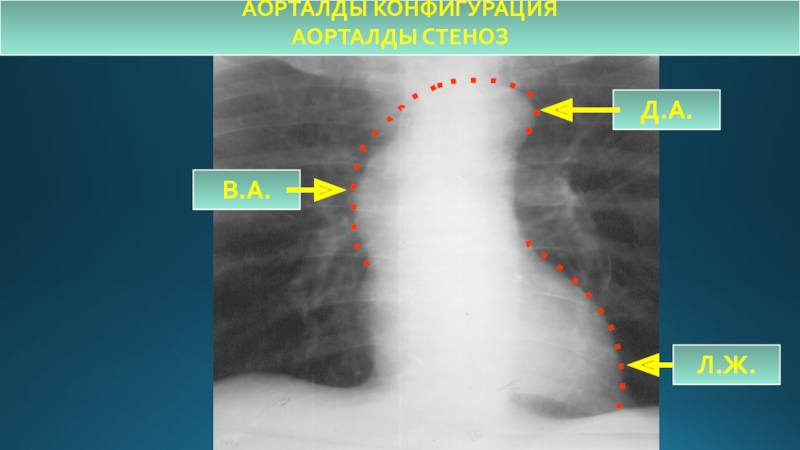

- 33. АОРТАЛДЫ КОНФИГУРАЦИЯАОРТАЛДЫ СТЕНОЗВ.А.Д.А.Л.Ж.

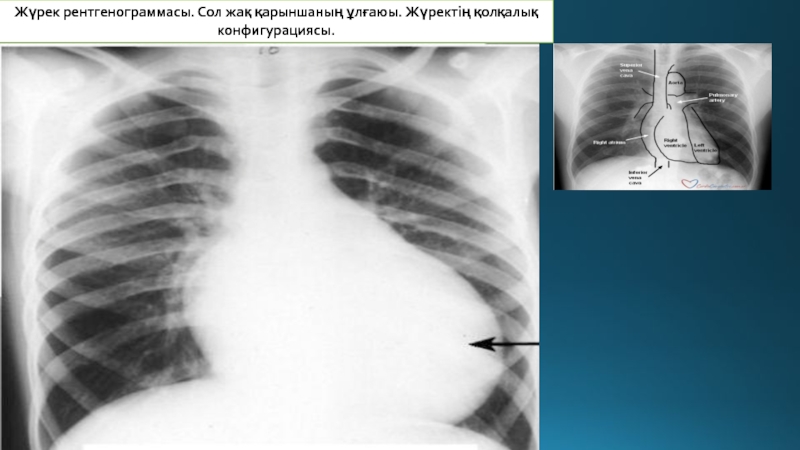

- 34. Жүрек рентгенограммасы. Сол жақ қарыншаның ұлғаюы. Жүректің қолқалық конфигурациясы.
- 35. Слайд 35
- 36. МИОКАРДИТТІҢ ТРАПЕЦИЯЛЫ КОНФИГУРАЦИЯСЫ

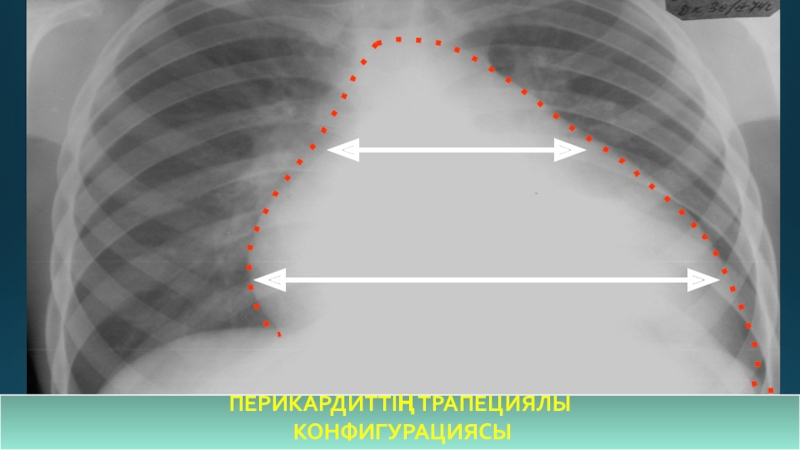

- 37. ПЕРИКАРДИТТІҢ ТРАПЕЦИЯЛЫ КОНФИГУРАЦИЯСЫ

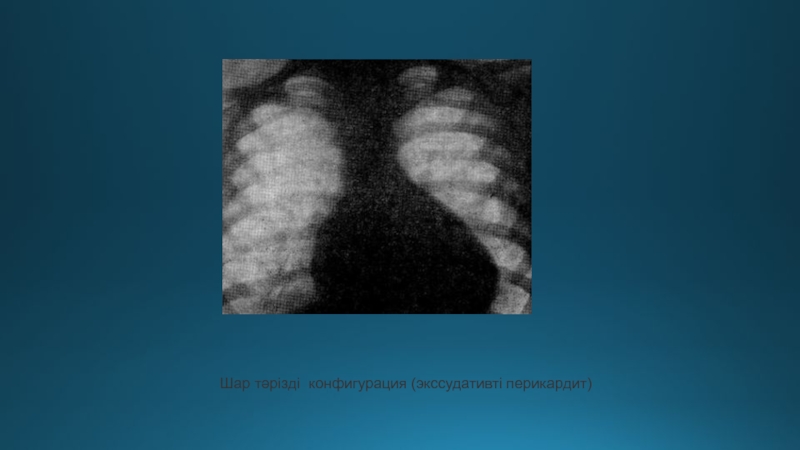

- 38. Шар тәрізді конфигурация (экссудативті перикардит)
- 39. Жүректің «Трапеция тәрізді» конфигурациясыЖүректің ауыр жетіспеушілігі кезіндегі кардиомегалия. Жүрек көлеңкесі екі жақтылы қлғайған.
- 40. Ультрадыбыстық зерттеу:Жүрек пен тамырдың тығыз құрылымынан ульрадыбыстық

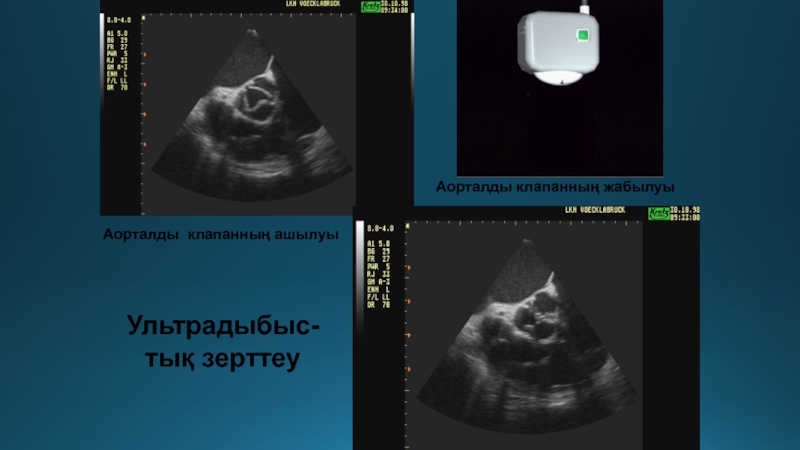

- 41. Аорталды клапанның ашылуыАорталды клапанның жабылуыУльтрадыбыс-тық зерттеу
- 42. Эхокардиограмма:1 – Сол жақ қарынша;2 – Оң

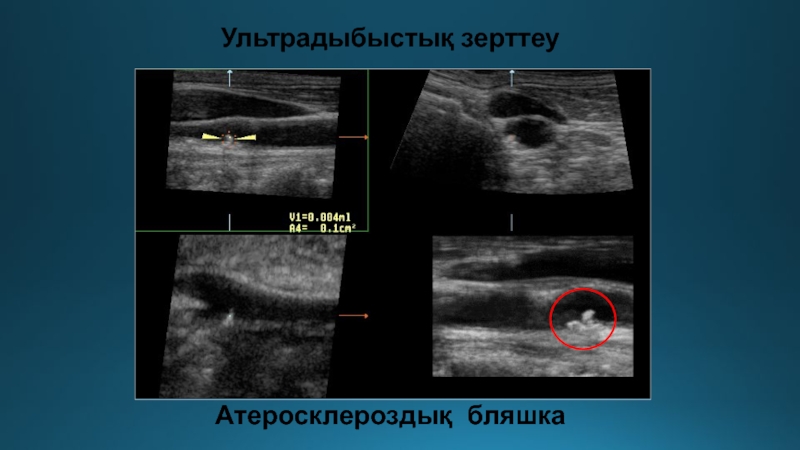

- 43. Атеросклероздық бляшкаУльтрадыбыстық зерттеу
- 44. Режим М - уақыт бойынша қозғалмалы құрылымдардың
- 45. Ультрадыбыстық зерттеуРежим D – спектралды допплер, тіндер
- 46. Режим CDК –түстік допплерлік картирлеу. Қан айналымының

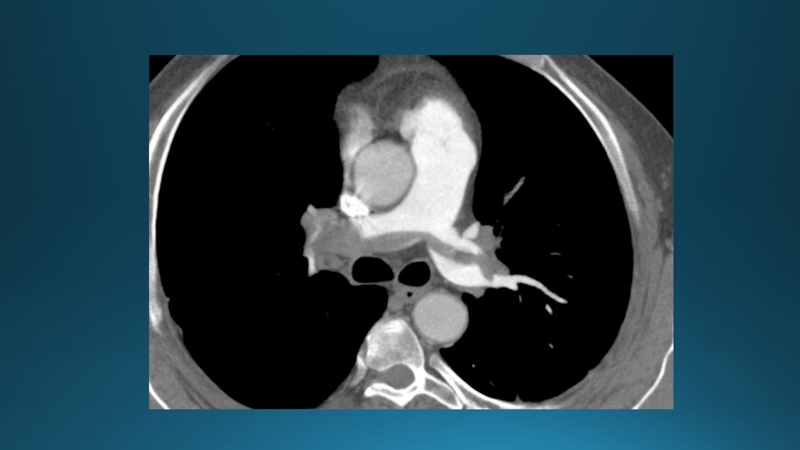

- 47. Компьютерлік томографияКомпьютерлік томографияның мүмкіндіктері: аневризма; туа біткен
- 48. Жүрек КТ. Қалыпты.а – қолқа түбірі бойынша
- 49. Компьютерлік томография: суреттің үшөлшемді қайта құрылымдануы
- 50. Слайд 50
- 51. Слайд 51
- 52. Слайд 52
- 53. Слайд 53
- 54. Магнитті-резонансты томография- Контрастылык затты енгізбей-ақ кардиоваскулярлық құрылымды көзбен шолуға мүмкіндік береді
- 55. 1 - СҚ; 2 - ОҚ; 3
- 56. Магнитті резонансты ангиография
- 57. Слайд 57
- 58. Слайд 58
- 59. Слайд 59
- 60. Слайд 60
- 61. Жүрек және қан тамырлар аурулары:Туа пайда болған

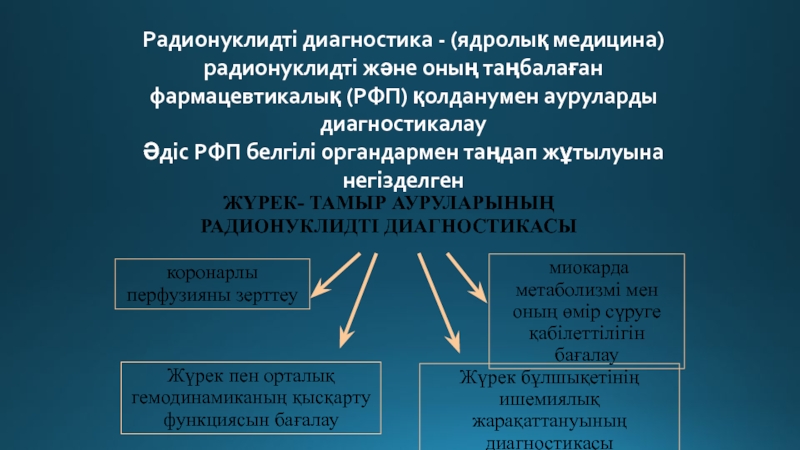

- 62. ЖҮРЕК- ТАМЫР АУРУЛАРЫНЫҢ РАДИОНУКЛИДТІ ДИАГНОСТИКАСЫкоронарлы перфузияны зерттеуЖүрек

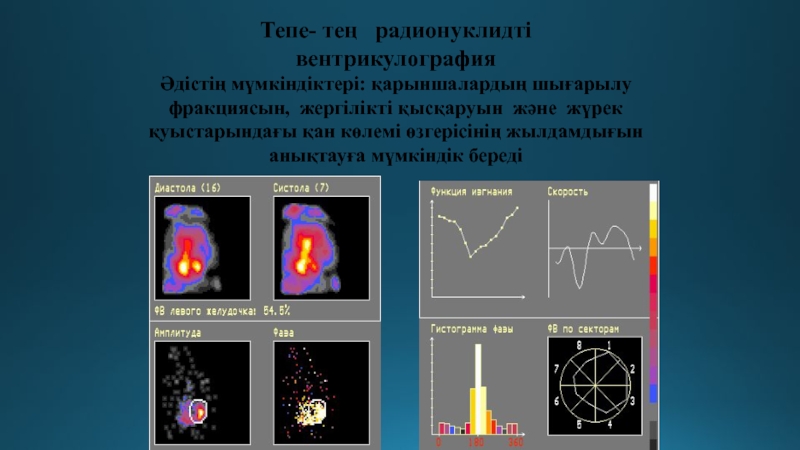

- 63. Тепе- тең радионуклидтівентрикулографияӘдістің мүмкіндіктері: қарыншалардың шығарылу
- 64. Миокарданың перфузиондық сцинтиграфиясыӘдістің мүмкіндіктері: верификация мен ИБС

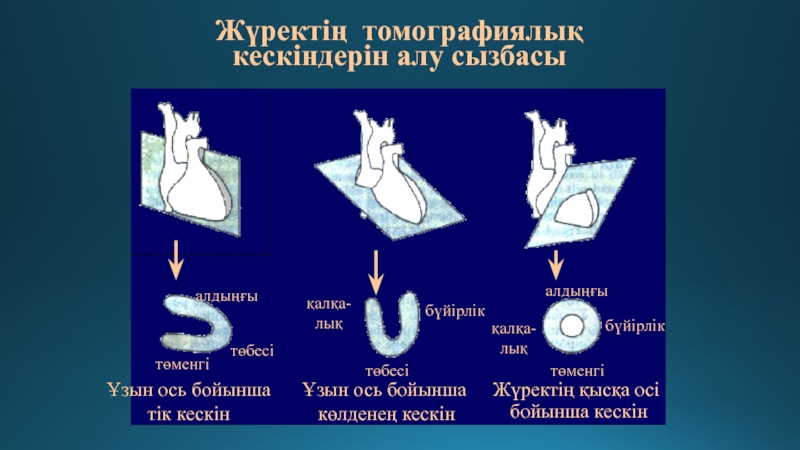

- 65. Жүректің томографиялық кескіндерін алу сызбасы

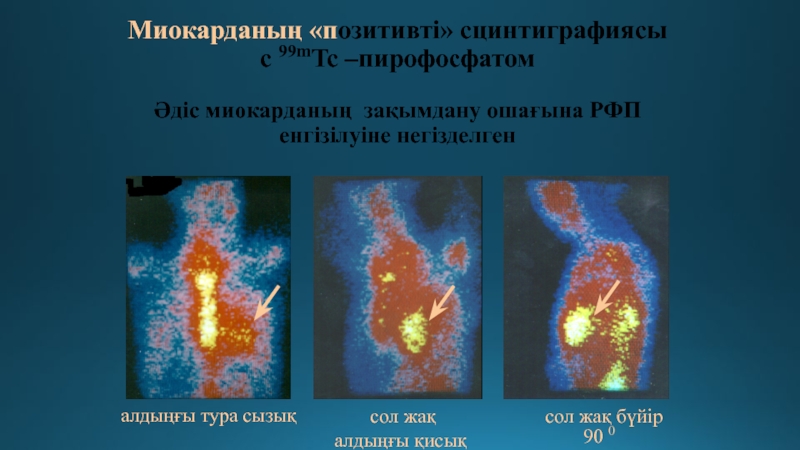

- 66. Миокарданың «позитивті» сцинтиграфиясыс 99mTc –пирофосфатомӘдіс миокарданың зақымдану

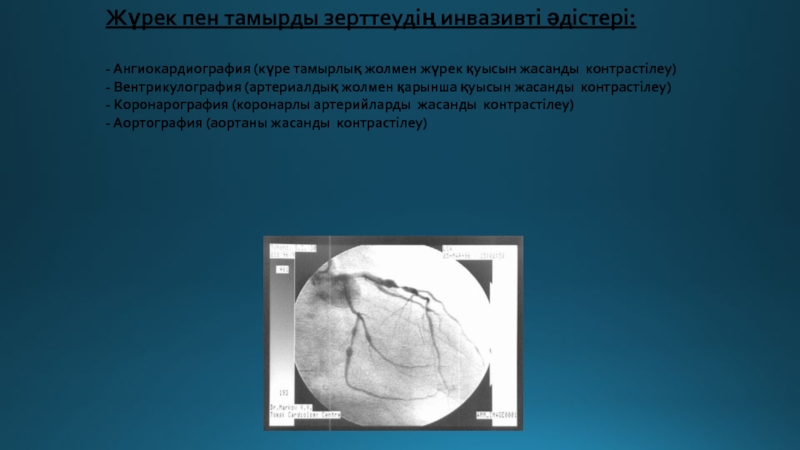

- 67. Жүрек пен тамырды зерттеудің инвазивті әдістері:- Ангиокардиография
- 68. Жүректің туа пайда болған ақаулары

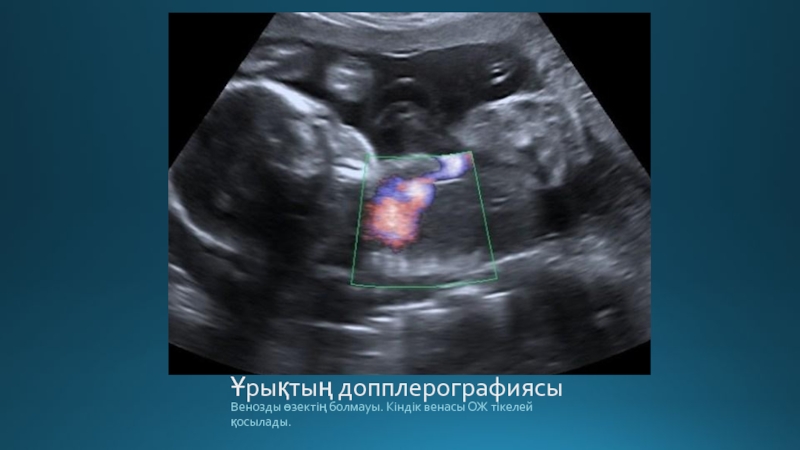

- 69. Ұрықтың допплерографиясыВенозды өзектің болмауы. Кіндік венасы ОЖ тікелей қосылады.

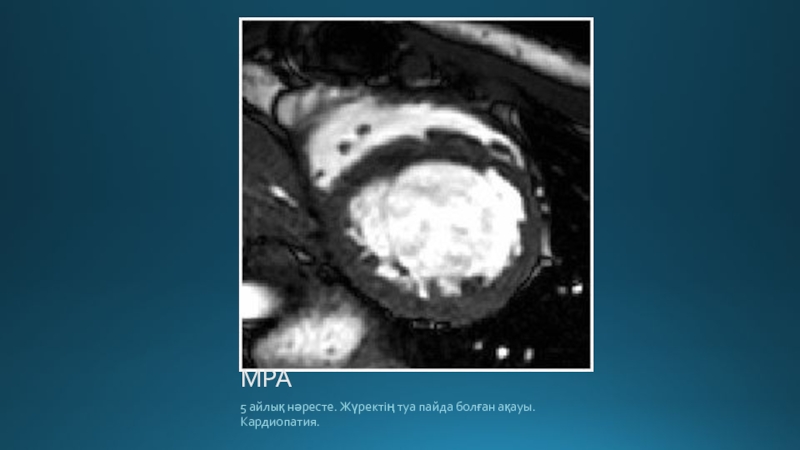

- 70. 5 айлық нәресте. Жүректің туа пайда болған ақауы. Кардиопатия. МРА
- 71. Жүректің ревматикалық аурулары

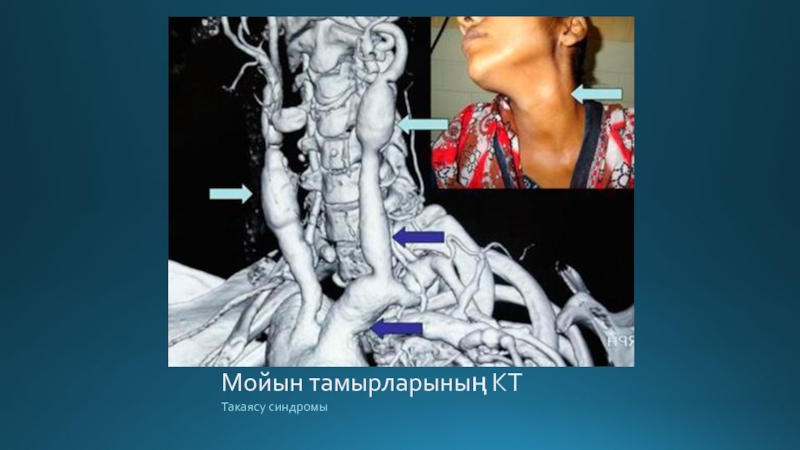

- 72. Мойын тамырларының КТТакаясу синдромы

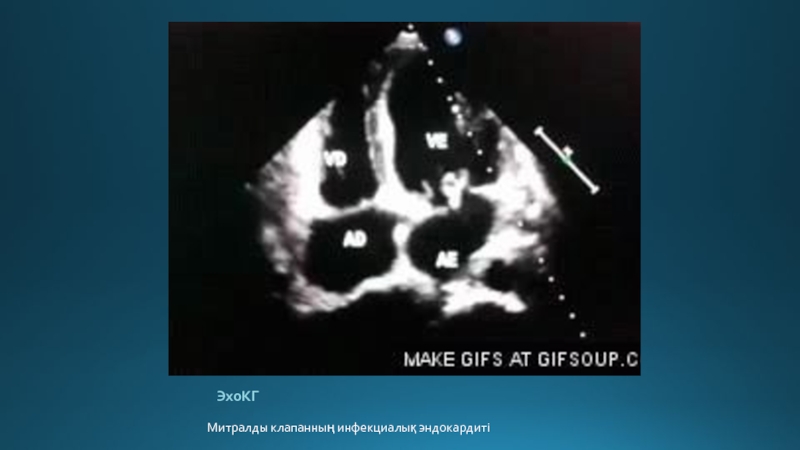

- 73. ЭхоКГМитралды клапанның инфекциалық эндокардиті
- 74. Атеросклеротикалық өзгерістер
- 75. А) 1 – сол жақ тәж атерия

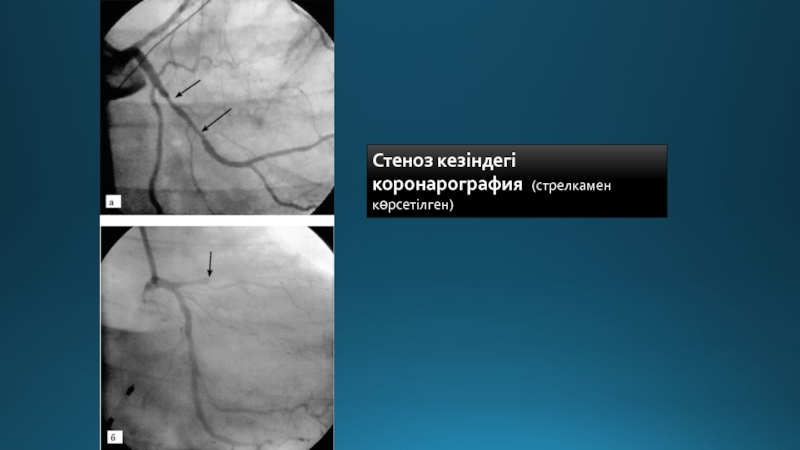

- 76. Стеноз кезіндегі коронарография (стрелкамен көрсетілген)

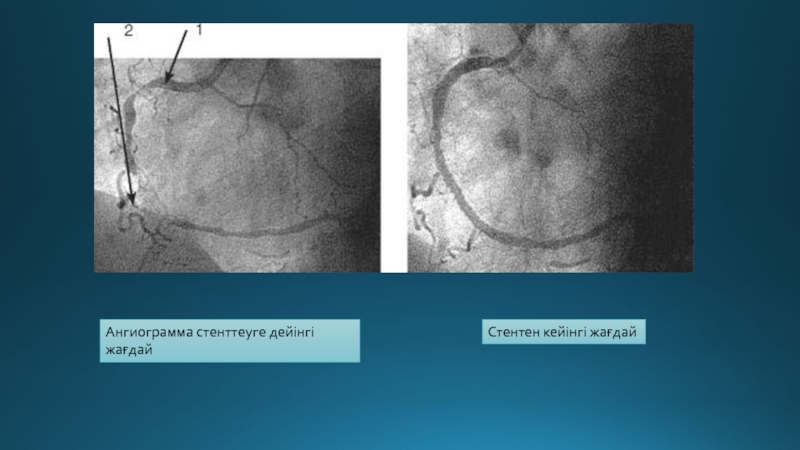

- 77. Ангиограмма стенттеуге дейінгі жағдайСтентен кейінгі жағдай

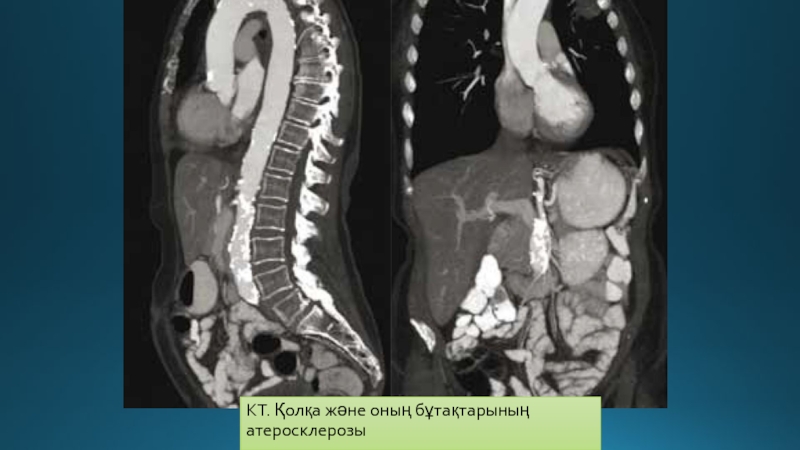

- 78. КТ. Қолқа және оның бұтақтарының атеросклерозы
- 79. КТ КТҚолқа клапанның кальцинозы.
- 80. Тамыр жолы тарылған, кальцинацияланған атеросклеротикалық бляшкалар.МР-ангиография. Жүрек және тәж артерияларының 3d реконструкциясы

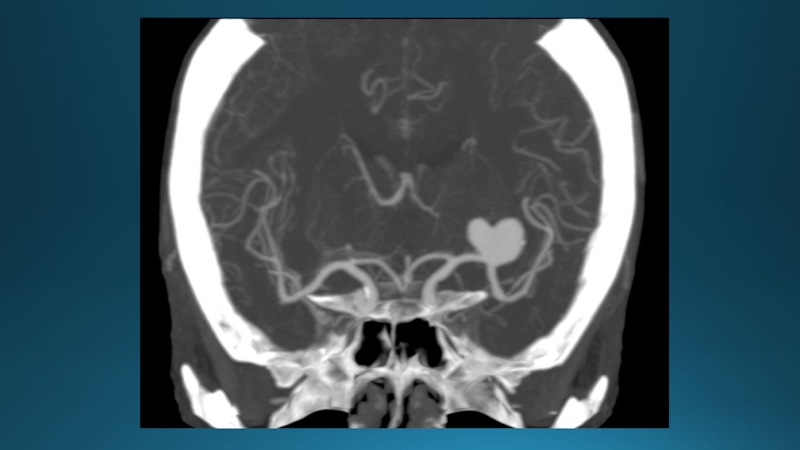

- 81. Қан тамыр зақымданулары

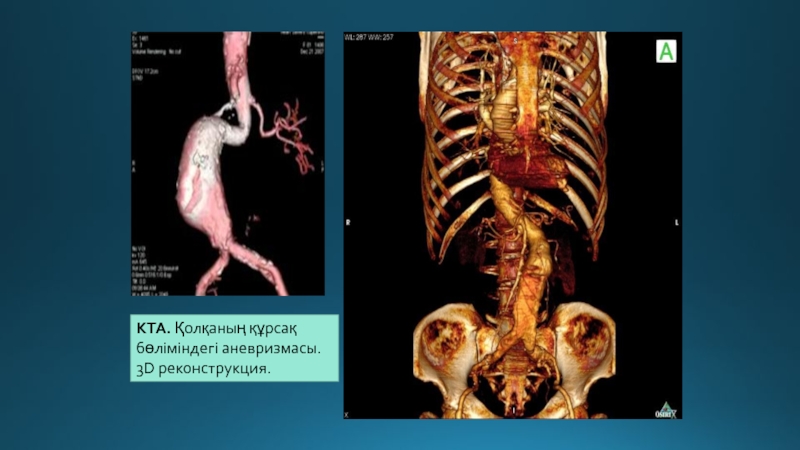

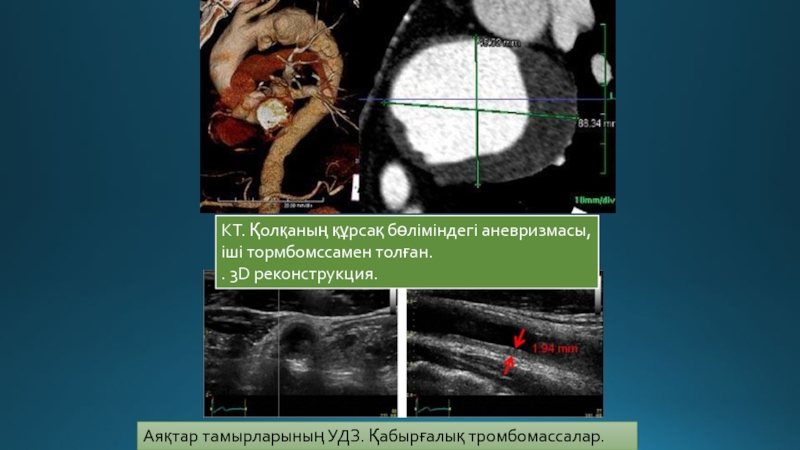

- 82. КТА. Қолқаның құрсақ бөліміндегі аневризмасы.3D реконструкция.

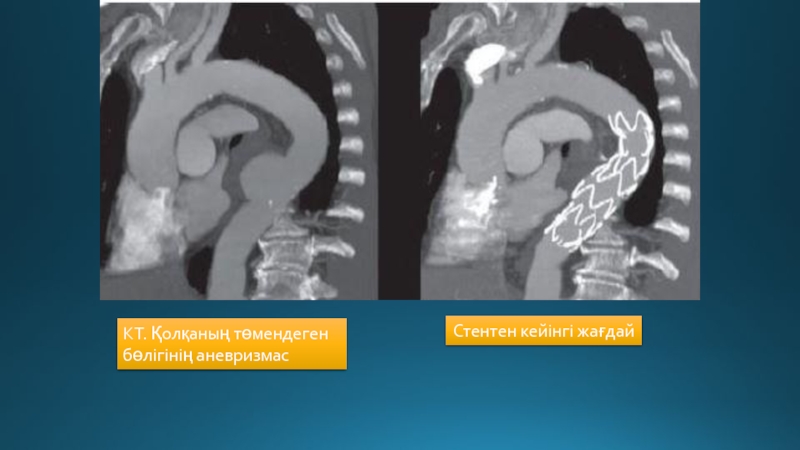

- 83. КТ. Қолқаның төмендегенбөлігінің аневризмасСтентен кейінгі жағдай
- 84. КТ. Қолқаның құрсақ бөліміндегі аневризмасы, іші тормбомссамен толған.3D реконструкция. Ангиография. Қолқа доғасы аневризмасы.
- 85. КТ. Қолқаның құрсақ бөліміндегі аневризмасы, іші тормбомссамен толған.. 3D реконструкция. Аяқтар тамырларының УДЗ. Қабырғалық тромбомассалар.

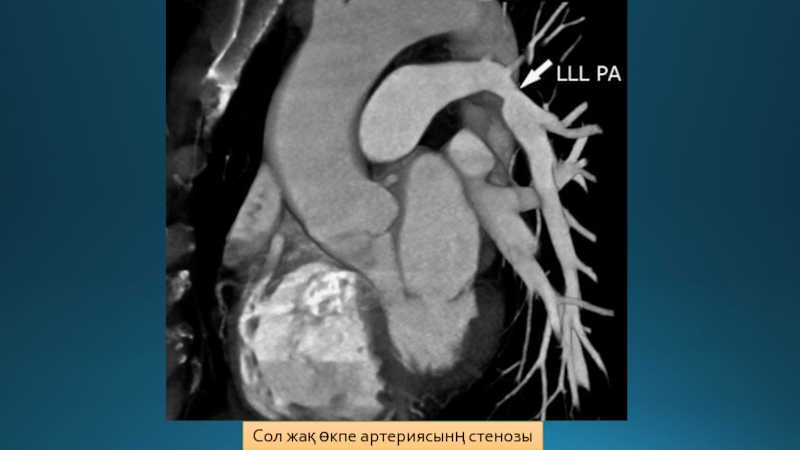

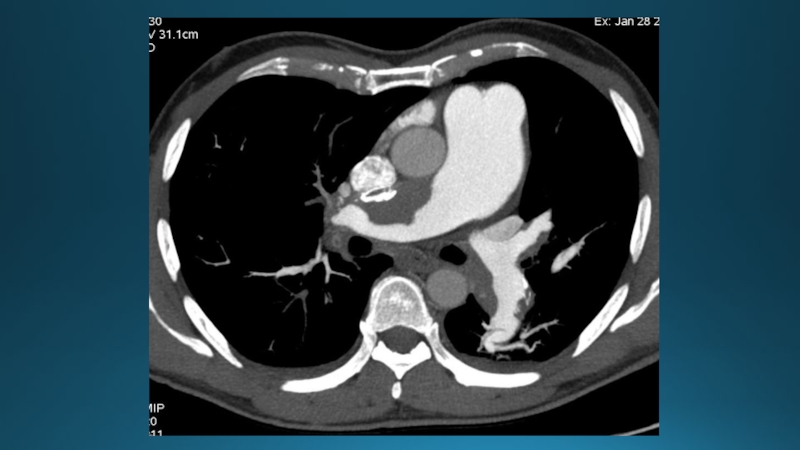

- 86. Сол жақ өкпе артериясынң стенозы

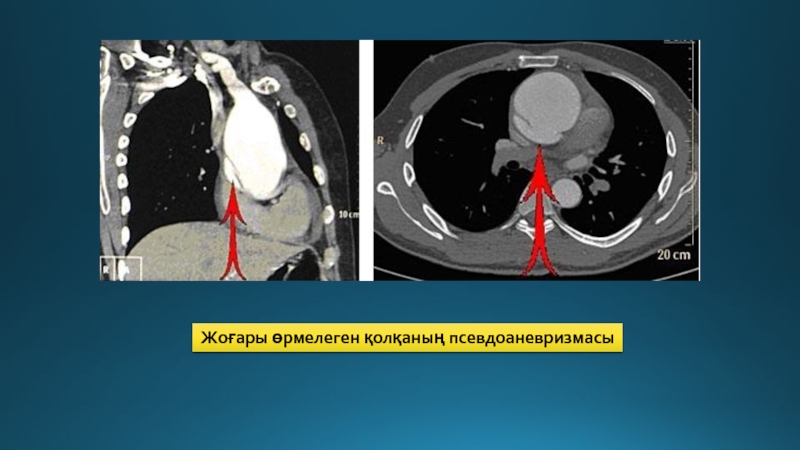

- 87. Жоғары өрмелеген қолқаның псевдоаневризмасы
- 88. Қолқаның төмендеген бөлігінің псевдоаневризмасы
- 89. Слайд 89
- 90. Басқа аурулар

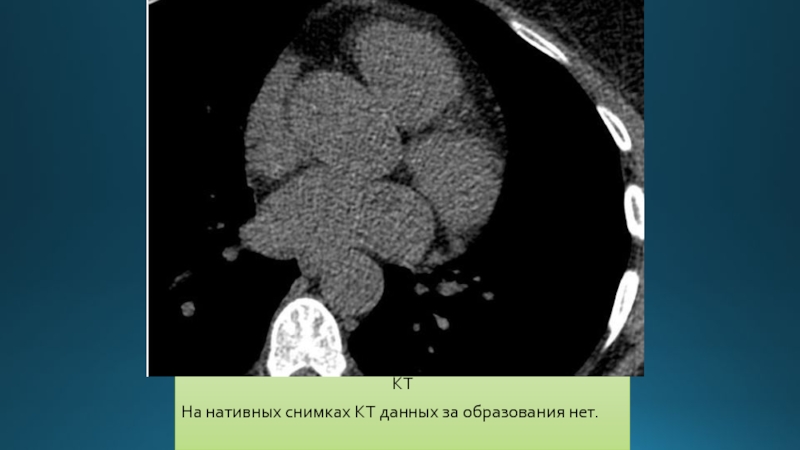

- 91. КТНа нативных снимках КТ данных за образования нет.

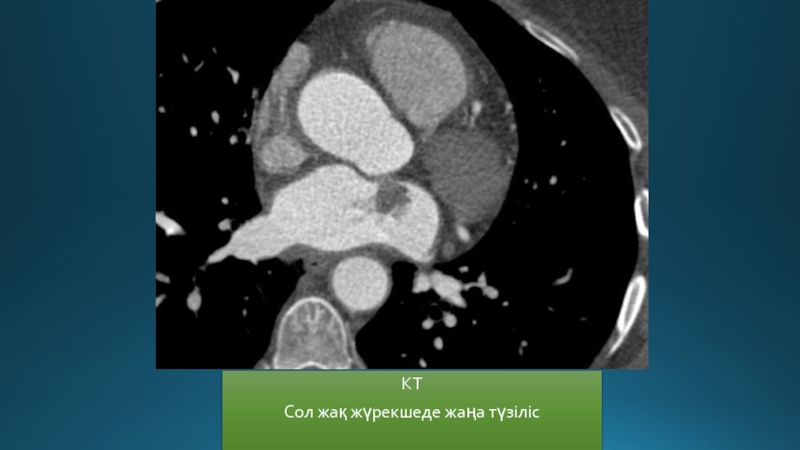

- 92. КТСол жақ жүрекшеде жаңа түзіліс
- 93. Слайд 93

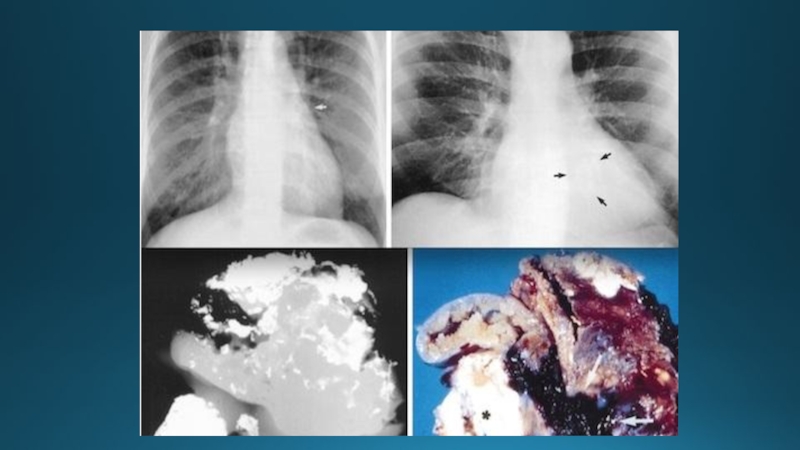

- 94. Миксома
- 95. Слайд 95
- 96. Липома
- 97. Слайд 97
- 98. Гемангиома
- 99. Слайд 99
- 100. Слайд 100
- 101. Назарларыңызға рахмет!!!
- 102. Скачать презентанцию

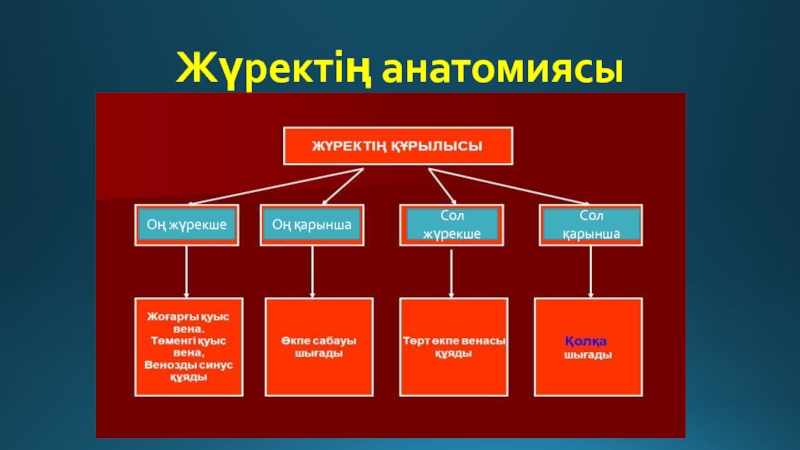

Жүректің анатомиясыОң жүрекшеОң қарыншаСол жүрекшеСол қарынша
Слайды и текст этой презентации
Слайд 1Жүрек-қантамыр жүйесінің
сәулелік диагностикасы
Астана 2017 ж
«Астана Медицина Университеті » АҚ
Сәулелік
диагностика және сәулелік терапия кафедрасы

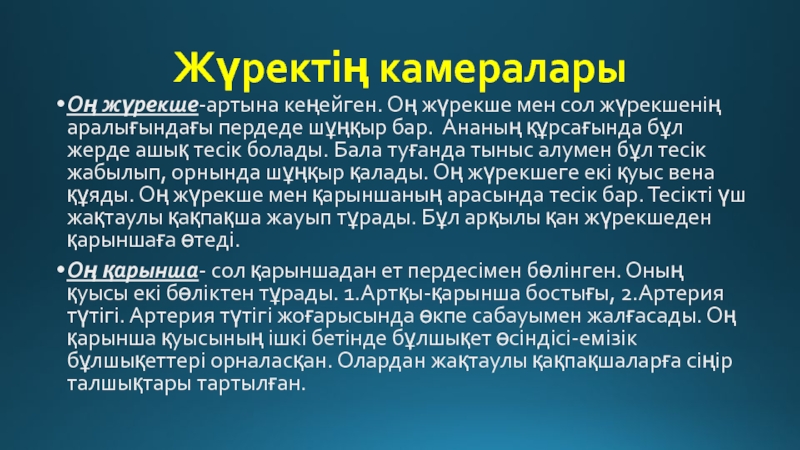

Слайд 3Жүректің камералары
Оң жүрекше-артына кеңейген. Оң жүрекше мен сол жүрекшенің аралығындағы
пердеде шұңқыр бар. Ананың құрсағында бұл жерде ашық тесік болады.
Бала туғанда тыныс алумен бұл тесік жабылып, орнында шұңқыр қалады. Оң жүрекшеге екі қуыс вена құяды. Оң жүрекше мен қарыншаның арасында тесік бар. Тесікті үш жақтаулы қақпақша жауып тұрады. Бұл арқылы қан жүрекшеден қарыншаға өтеді.Оң қарынша- сол қарыншадан ет пердесімен бөлінген. Оның қуысы екі бөліктен тұрады. 1.Артқы-қарынша бостығы, 2.Артерия түтігі. Артерия түтігі жоғарысында өкпе сабауымен жалғасады. Оң қарынша қуысының ішкі бетінде бұлшықет өсіндісі-емізік бұлшықеттері орналасқан. Олардан жақтаулы қақпақшаларға сіңір талшықтары тартылған.

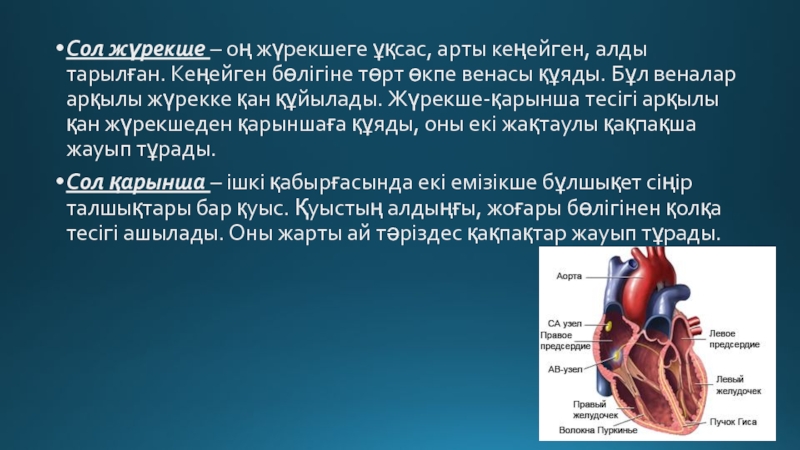

Слайд 4Сол жүрекше – оң жүрекшеге ұқсас, арты кеңейген, алды тарылған.
Кеңейген бөлігіне төрт өкпе венасы құяды. Бұл веналар арқылы жүрекке
қан құйылады. Жүрекше-қарынша тесігі арқылы қан жүрекшеден қарыншаға құяды, оны екі жақтаулы қақпақша жауып тұрады.Сол қарынша – ішкі қабырғасында екі емізікше бұлшықет сіңір талшықтары бар қуыс. Қуыстың алдыңғы, жоғары бөлігінен қолқа тесігі ашылады. Оны жарты ай тәріздес қақпақтар жауып тұрады.
Слайд 5Үлкен және кіші қан айналым шеңбері

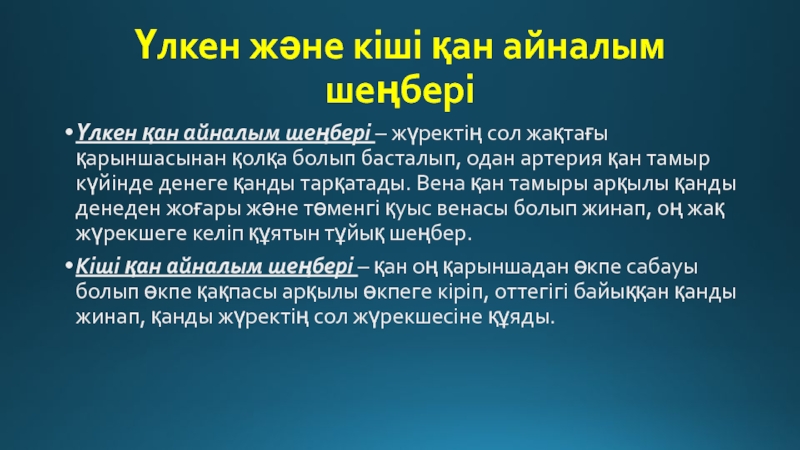

Үлкен қан айналым шеңбері –
жүректің сол жақтағы қарыншасынан қолқа болып басталып, одан артерия қан
тамыр күйінде денеге қанды тарқатады. Вена қан тамыры арқылы қанды денеден жоғары және төменгі қуыс венасы болып жинап, оң жақ жүрекшеге келіп құятын тұйық шеңбер.Кіші қан айналым шеңбері – қан оң қарыншадан өкпе сабауы болып өкпе қақпасы арқылы өкпеге кіріп, оттегігі байыққан қанды жинап, қанды жүректің сол жүрекшесіне құяды.

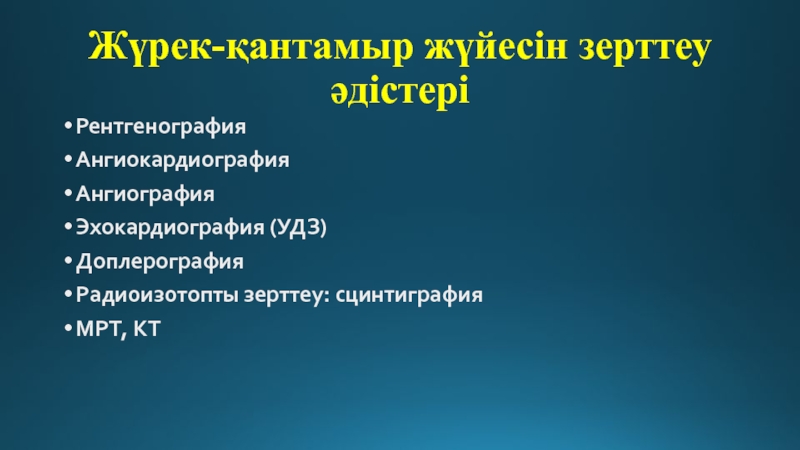

Слайд 6Жүрек-қантамыр жүйесін зерттеу әдістері
Рентгенография
Ангиокардиография
Ангиография
Эхокардиография (УДЗ)
Доплерография
Радиоизотопты зерттеу: сцинтиграфия
МРТ, КТ

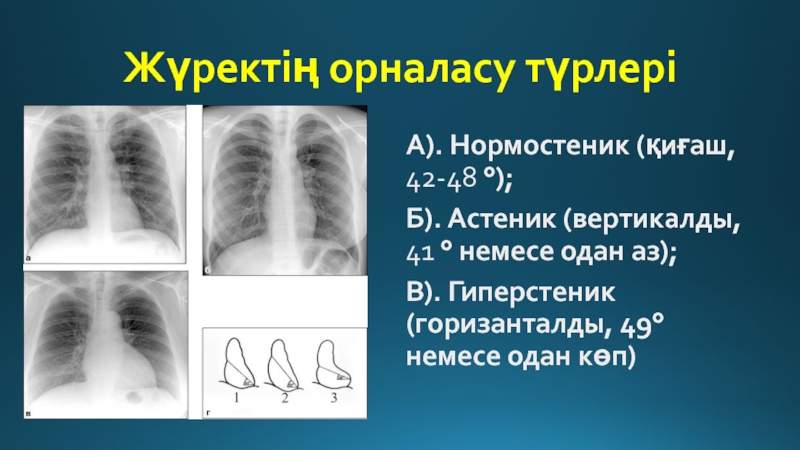

Слайд 7Жүректің орналасу түрлері
А). Нормостеник (қиғаш, 42-48 °);
Б). Астеник (вертикалды, 41
° немесе одан аз);
В). Гиперстеник (горизанталды, 49° немесе одан көп)

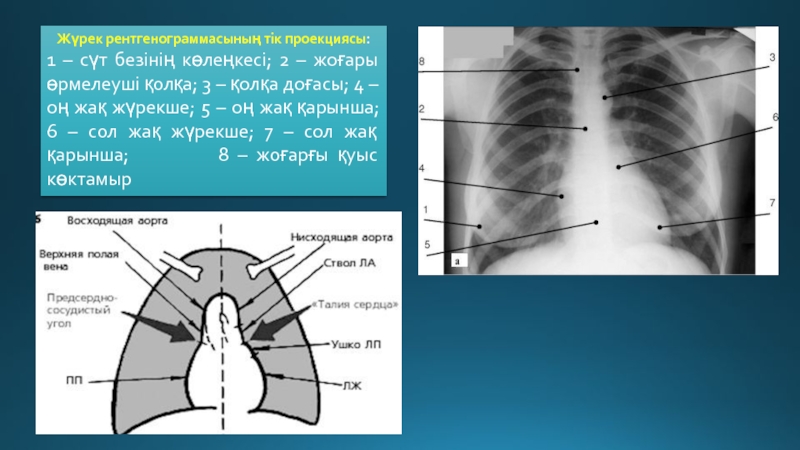

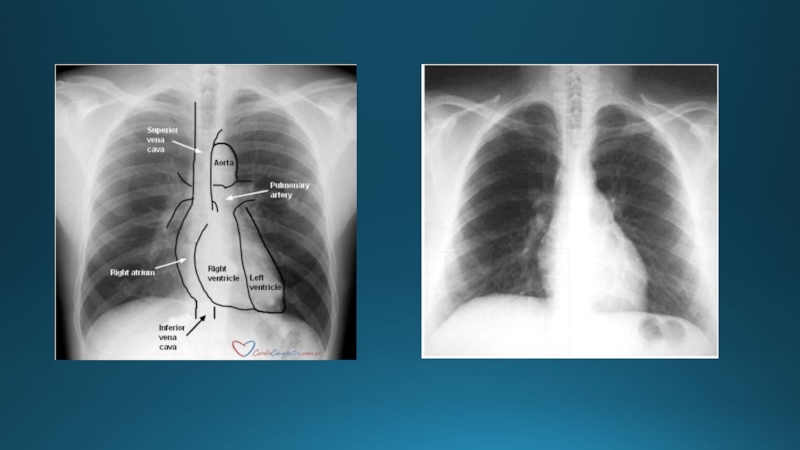

Слайд 8Жүрек рентгенограммасының тік проекциясы:
1 – сүт безінің көлеңкесі; 2 –
жоғары өрмелеуші қолқа; 3 – қолқа доғасы; 4 – оң
жақ жүрекше; 5 – оң жақ қарынша; 6 – сол жақ жүрекше; 7 – сол жақ қарынша; 8 – жоғарғы қуыс көктамыр

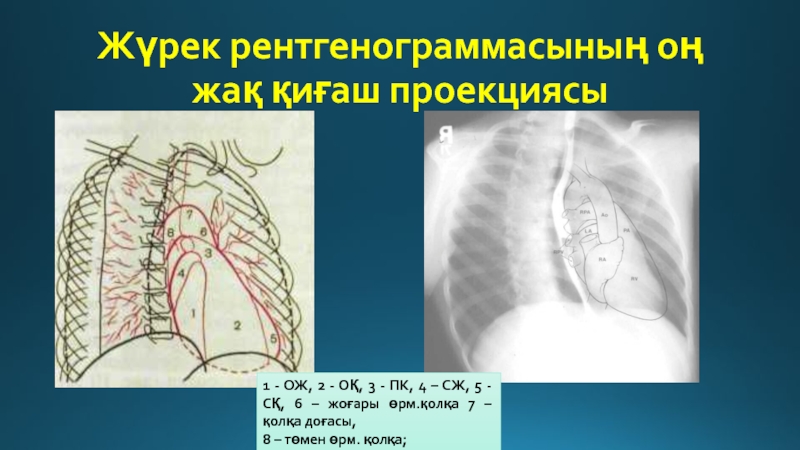

Слайд 9Жүрек рентгенограммасының оң жақ қиғаш проекциясы
1 - ОЖ, 2 -
ОҚ, 3 - ПК, 4 – СЖ, 5 - СҚ,
6 – жоғары өрм.қолқа 7 – қолқа доғасы,8 – төмен өрм. қолқа;

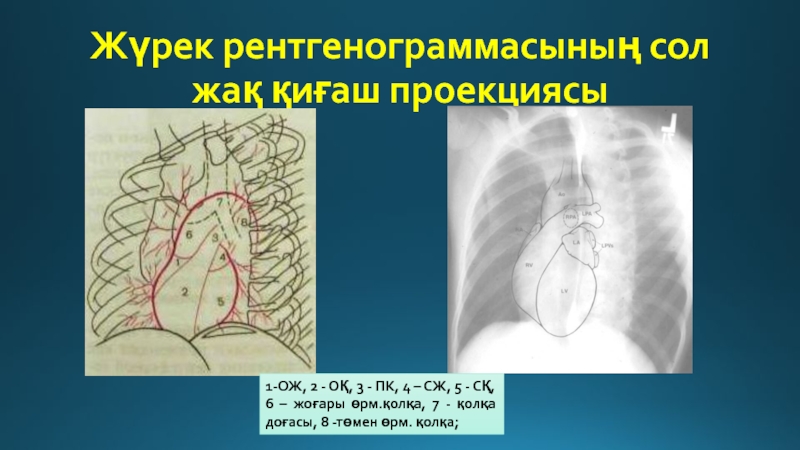

Слайд 11Жүрек рентгенограммасының сол жақ қиғаш проекциясы
1-ОЖ, 2 - ОҚ, 3
- ПК, 4 – СЖ, 5 - СҚ, 6 –
жоғары өрм.қолқа, 7 - қолқа доғасы, 8 -төмен өрм. қолқа;
Слайд 14Жүрек доғалары

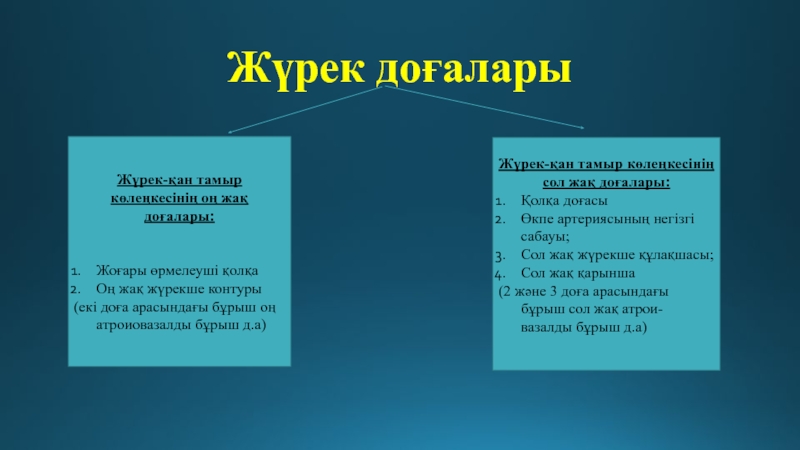

Жүрек-қан тамыр көлеңкесінің оң жақ доғалары:
Жоғары өрмелеуші қолқа
Оң жақ
жүрекше контуры
(екі доға арасындағы бұрыш оң атроиовазалды бұрыш д.а)
Жүрек-қан
тамыр көлеңкесінің сол жақ доғалары:Қолқа доғасы
Өкпе артериясының негізгі сабауы;
Сол жақ жүрекше құлақшасы;
Сол жақ қарынша
(2 және 3 доға арасындағы бұрыш сол жақ атрои-вазалды бұрыш д.а)
Слайд 15Жоғары өрлеуші аорта
Оң жақ жүрекше
Ө.а.
с.ж. Құлақшасы
с.Қ.
Аорта доғасы

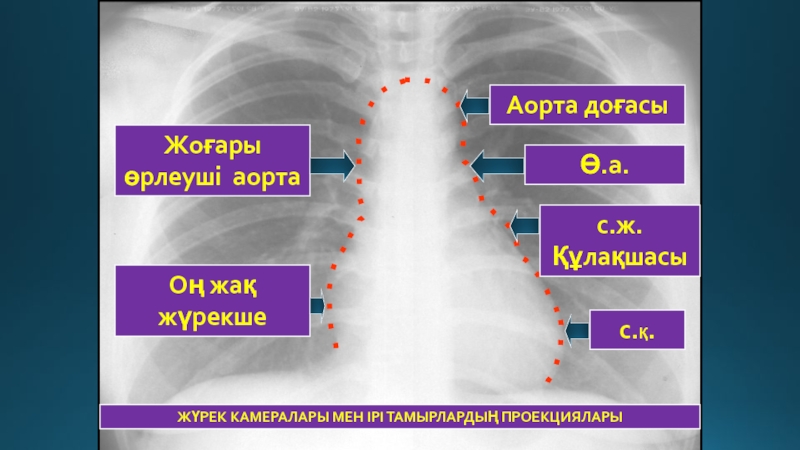

ЖҮРЕК КАМЕРАЛАРЫ МЕН ІРІ
ТАМЫРЛАРДЫҢ ПРОЕКЦИЯЛАРЫ

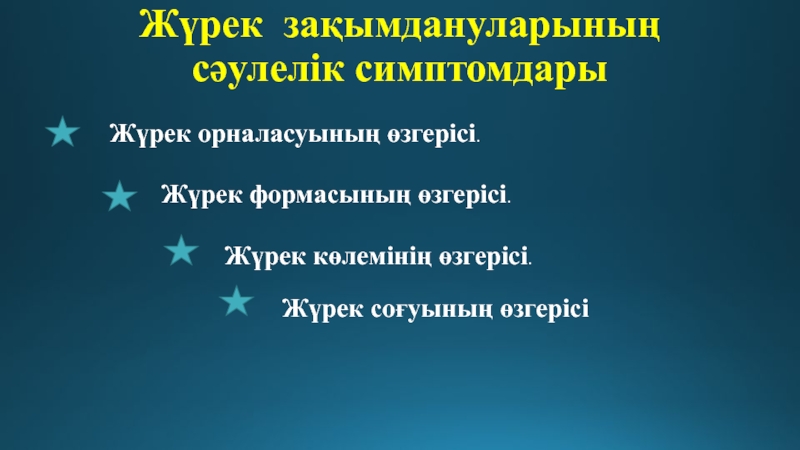

Слайд 16Жүрек зақымдануларының сәулелік симптомдары
Жүрек орналасуының өзгерісі.
Жүрек формасының өзгерісі.
Жүрек көлемінің өзгерісі.
Жүрек
соғуының өзгерісі

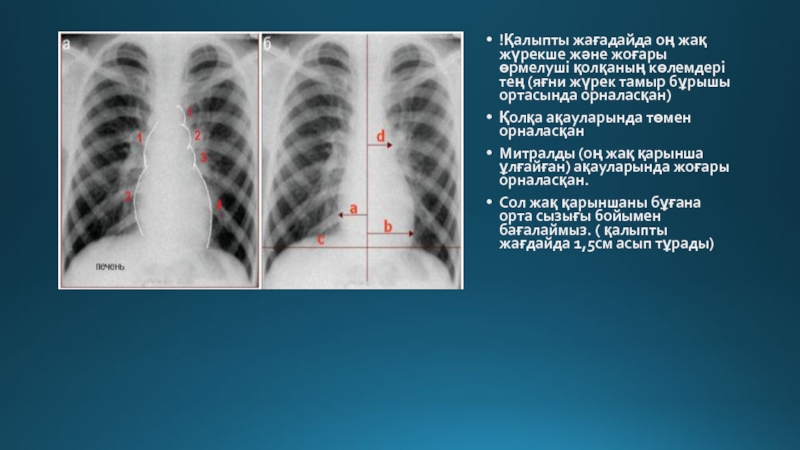

Слайд 19!Қалыпты жағадайда оң жақ жүрекше және жоғары өрмелуші қолқаның көлемдері
тең (яғни жүрек тамыр бұрышы ортасында орналасқан)
Қолқа ақауларында төмен орналасқан
Митралды
(оң жақ қарынша ұлғайған) ақауларында жоғары орналасқан. Сол жақ қарыншаны бұғана орта сызығы бойымен бағалаймыз. ( қалыпты жағдайда 1,5см асып тұрады)

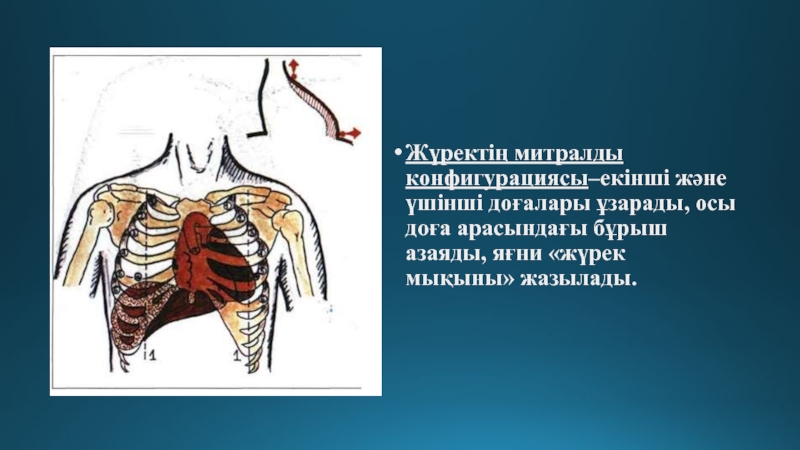

Слайд 21Жүректің митралды конфигурациясы–екінші және үшінші доғалары ұзарады, осы доға арасындағы
бұрыш азаяды, яғни «жүрек мықыны» жазылады.

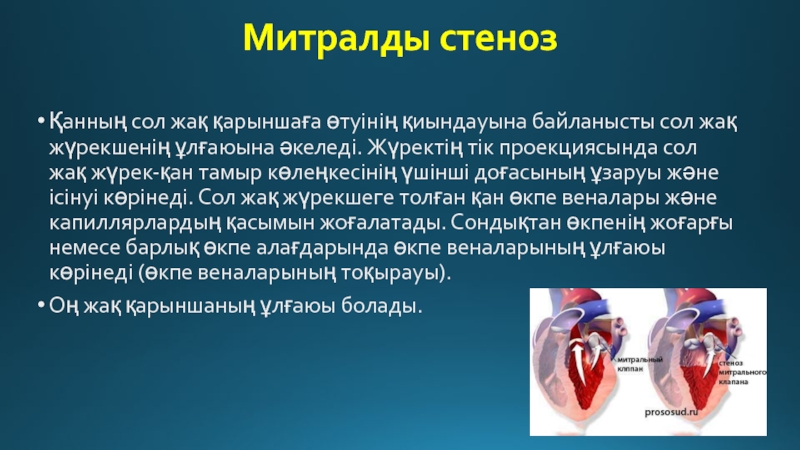

Слайд 23Митралды стеноз
Қанның сол жақ қарыншаға өтуінің қиындауына байланысты сол жақ
жүрекшенің ұлғаюына әкеледі. Жүректің тік проекциясында сол жақ жүрек-қан тамыр
көлеңкесінің үшінші доғасының ұзаруы және ісінуі көрінеді. Сол жақ жүрекшеге толған қан өкпе веналары және капиллярлардың қасымын жоғалатады. Сондықтан өкпенің жоғарғы немесе барлық өкпе алағдарында өкпе веналарының ұлғаюы көрінеді (өкпе веналарының тоқырауы).Оң жақ қарыншаның ұлғаюы болады.

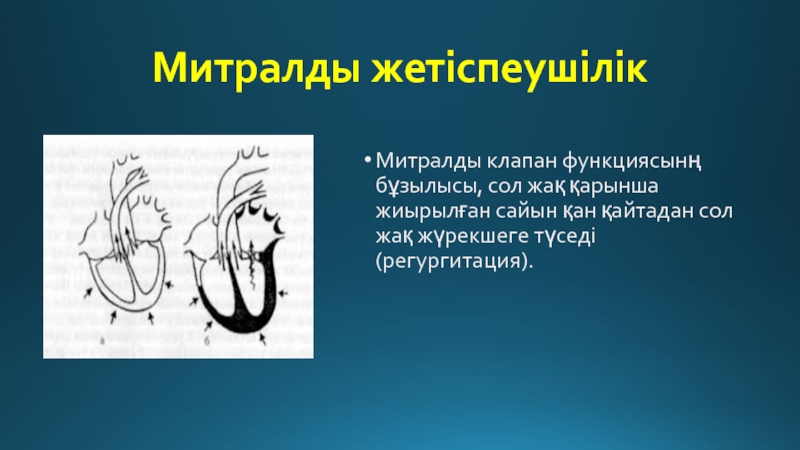

Слайд 25Митралды жетіспеушілік
Митралды клапан функциясынң бұзылысы, сол жақ қарынша жиырылған сайын
қан қайтадан сол жақ жүрекшеге түседі (регургитация).

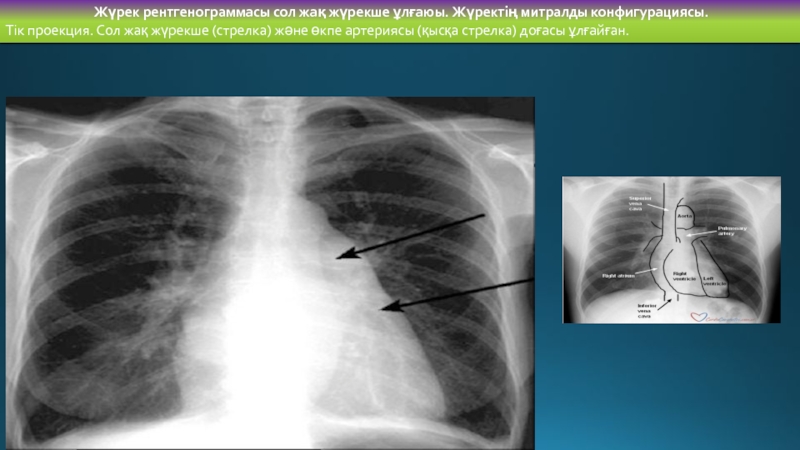

Слайд 29 Жүрек рентгенограммасы сол жақ жүрекше ұлғаюы. Жүректің митралды конфигурациясы.
Тік
проекция. Сол жақ жүрекше (стрелка) және өкпе артериясы (қысқа стрелка)
доғасы ұлғайған.
Слайд 30Жүректің қолқалық конфигурациясы – екінші және үшінші доғалардың «жүрек мықынының»
ішке енуі.
Слайд 39Жүректің «Трапеция тәрізді» конфигурациясы

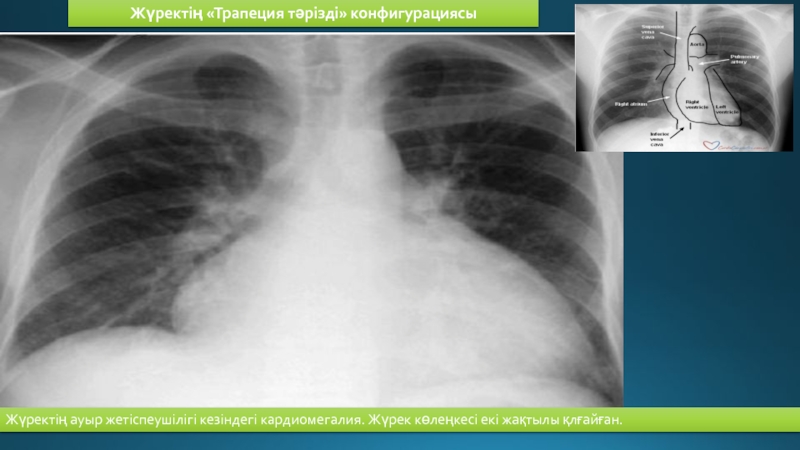

Жүректің ауыр жетіспеушілігі кезіндегі кардиомегалия. Жүрек көлеңкесі
екі жақтылы қлғайған.

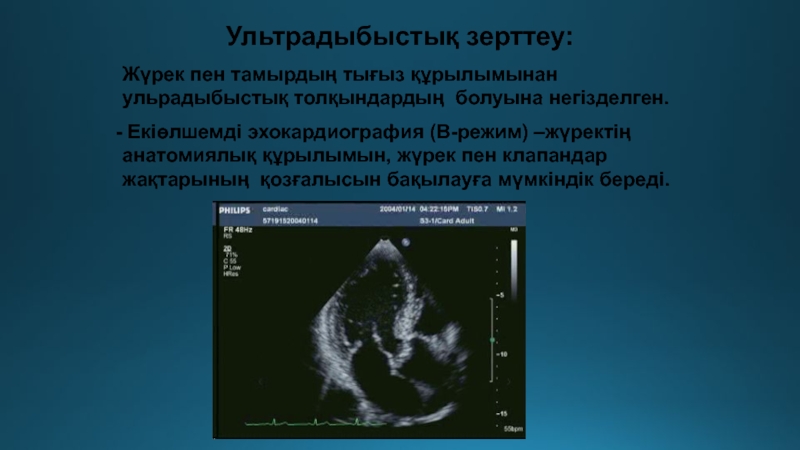

Слайд 40Ультрадыбыстық зерттеу:
Жүрек пен тамырдың тығыз құрылымынан ульрадыбыстық толқындардың болуына негізделген.
Екіөлшемді эхокардиография (В-режим) –жүректің анатомиялық құрылымын, жүрек пен клапандар жақтарының
қозғалысын бақылауға мүмкіндік береді.

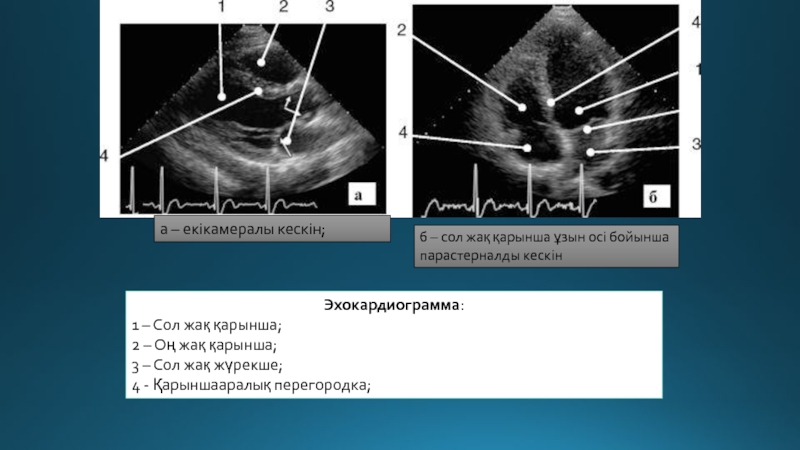

Слайд 42Эхокардиограмма:
1 – Сол жақ қарынша;
2 – Оң жақ қарынша;
3 –
Сол жақ жүрекше;
4 - Қарыншааралық перегородка;
б – сол жақ қарынша
ұзын осі бойынша парастерналды кескіна – екікамералы кескін;

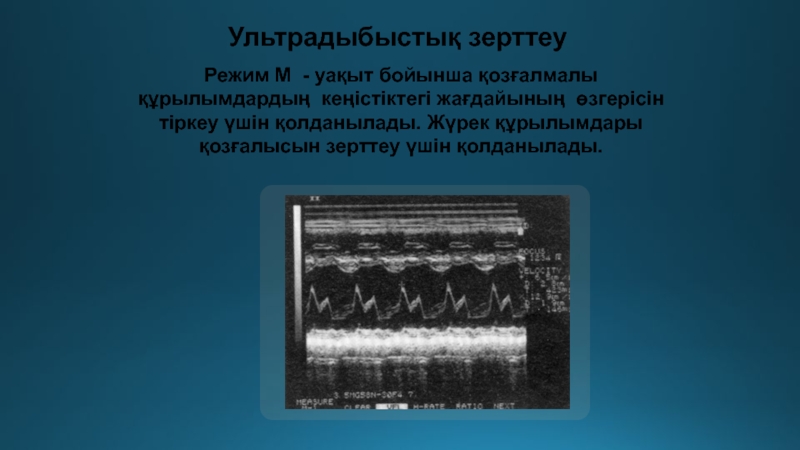

Слайд 44Режим М - уақыт бойынша қозғалмалы құрылымдардың кеңістіктегі жағдайының өзгерісін
тіркеу үшін қолданылады. Жүрек құрылымдары қозғалысын зерттеу үшін қолданылады.
Ультрадыбыстық зерттеу
Слайд 45Ультрадыбыстық зерттеу

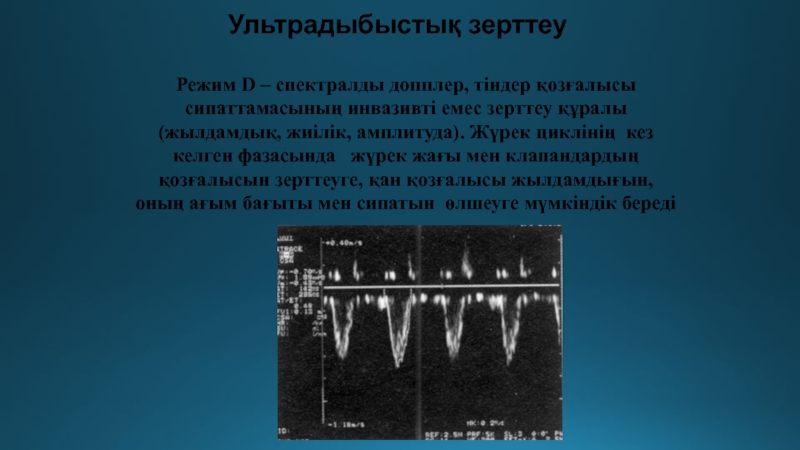

Режим D – спектралды допплер, тіндер қозғалысы сипаттамасының инвазивті
емес зерттеу құралы (жылдамдық, жиілік, амплитуда). Жүрек циклінің кез келген
фазасында жүрек жағы мен клапандардың қозғалысын зерттеуге, қан қозғалысы жылдамдығын, оның ағым бағыты мен сипатын өлшеуге мүмкіндік береді

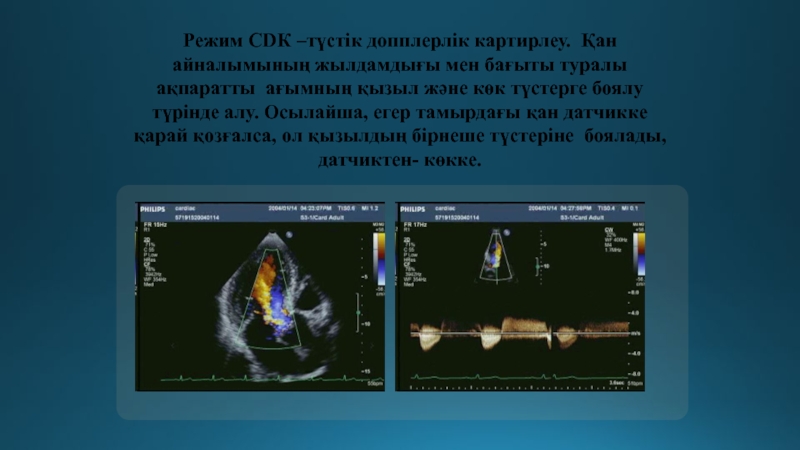

Слайд 46Режим CDК –түстік допплерлік картирлеу. Қан айналымының жылдамдығы мен бағыты
туралы ақпаратты ағымның қызыл және көк түстерге боялу түрінде алу.
Осылайша, егер тамырдағы қан датчикке қарай қозғалса, ол қызылдың бірнеше түстеріне боялады, датчиктен- көкке.

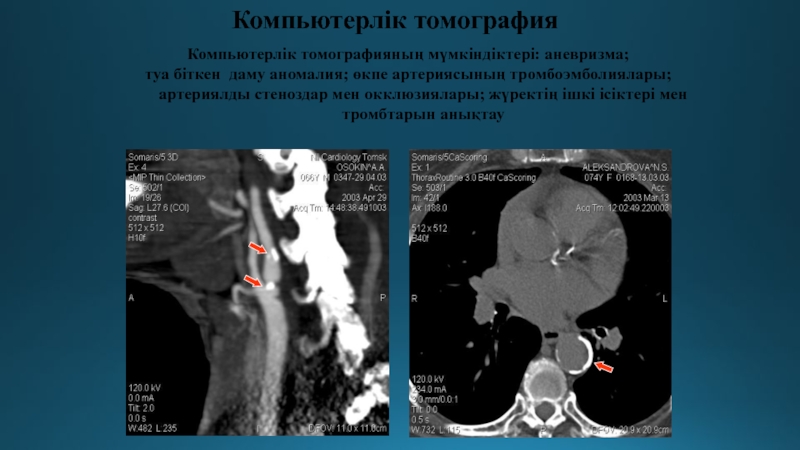

Слайд 47Компьютерлік томография
Компьютерлік томографияның мүмкіндіктері: аневризма;
туа біткен даму аномалия; өкпе
артериясының тромбоэмболиялары; артериялды стеноздар мен окклюзиялары; жүректің ішкі ісіктері мен
тромбтарын анықтау

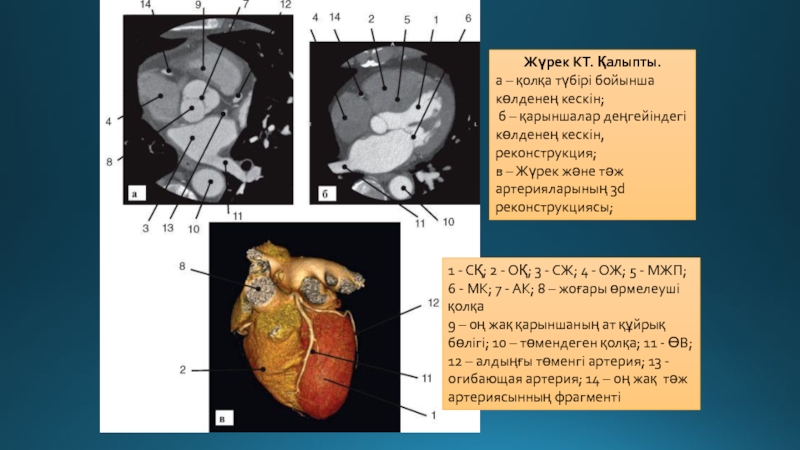

Слайд 48Жүрек КТ. Қалыпты.
а – қолқа түбірі бойынша көлденең кескін;
б
– қарыншалар деңгейіндегі көлденең кескін, реконструкция;
в – Жүрек және тәж
артерияларының 3d реконструкциясы;1 - СҚ; 2 - ОҚ; 3 - СЖ; 4 - ОЖ; 5 - МЖП; 6 - МК; 7 - АК; 8 – жоғары өрмелеуші қолқа
9 – оң жақ қарыншаның ат құйрық бөлігі; 10 – төмендеген қолқа; 11 - ӨВ;
12 – алдыңғы төменгі артерия; 13 - огибающая артерия; 14 – оң жақ тәж артериясынның фрагменті

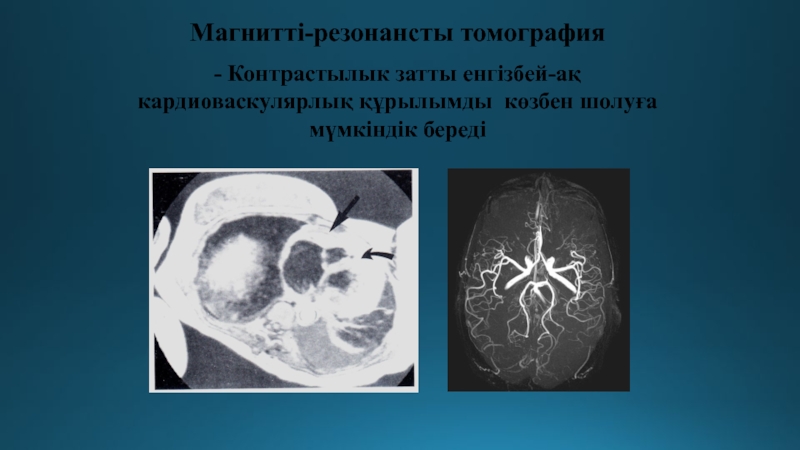

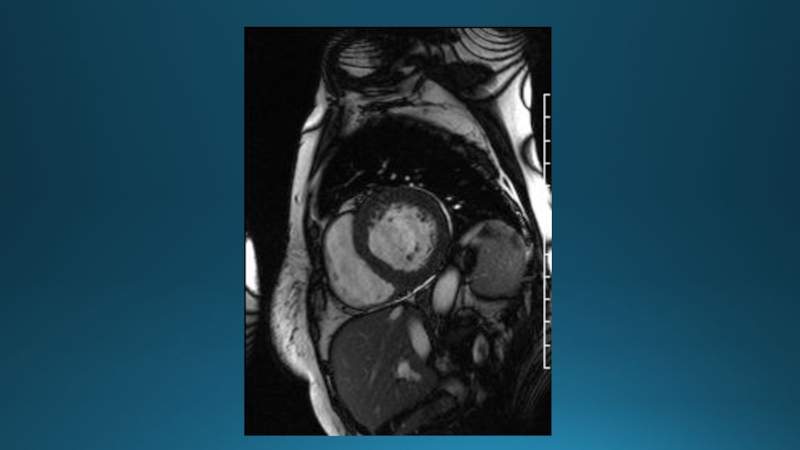

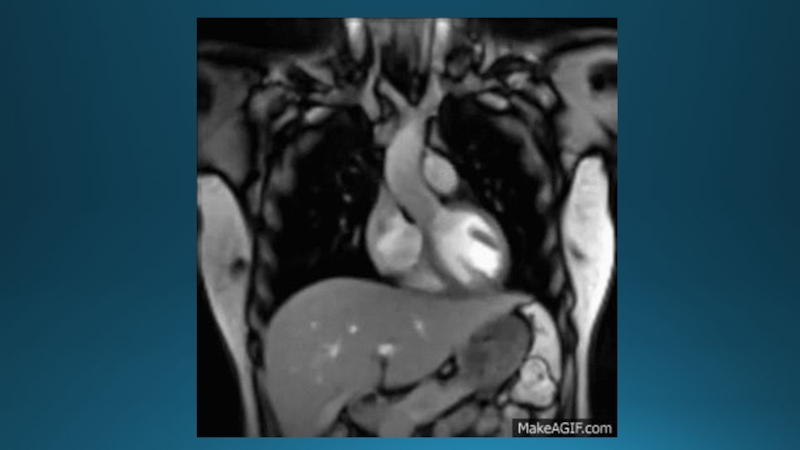

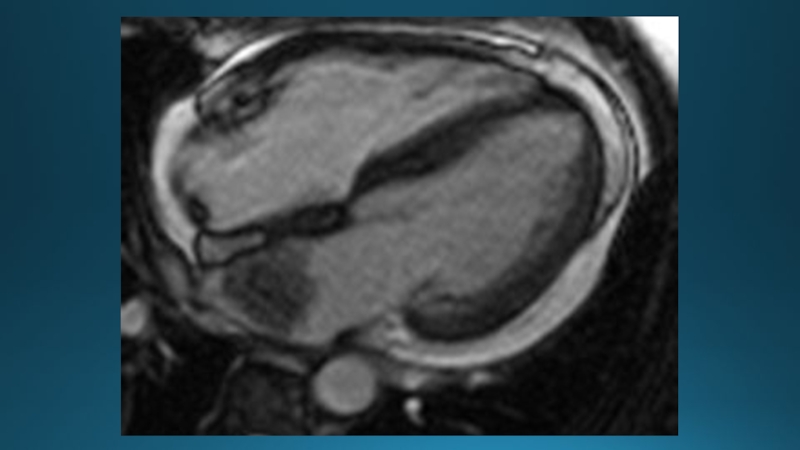

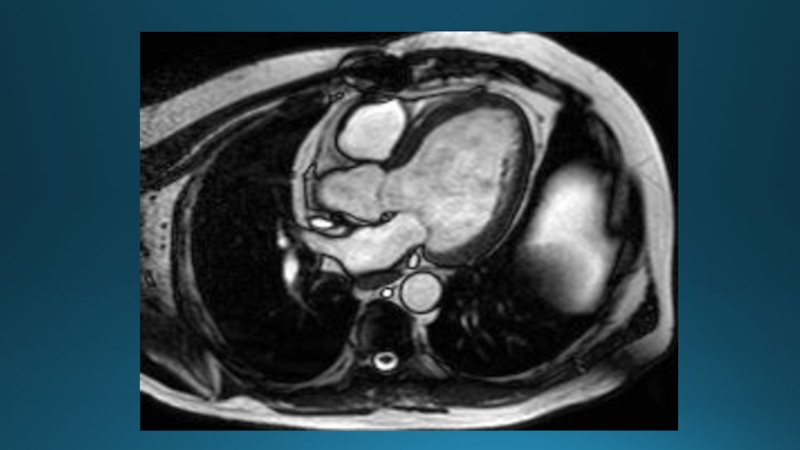

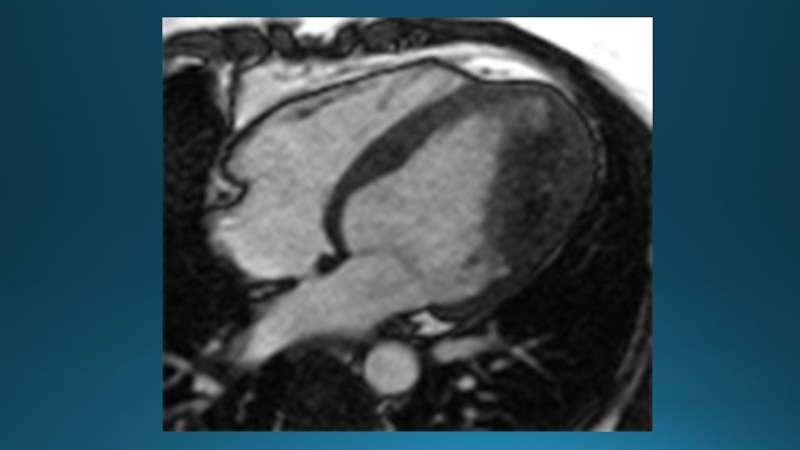

Слайд 54Магнитті-резонансты томография

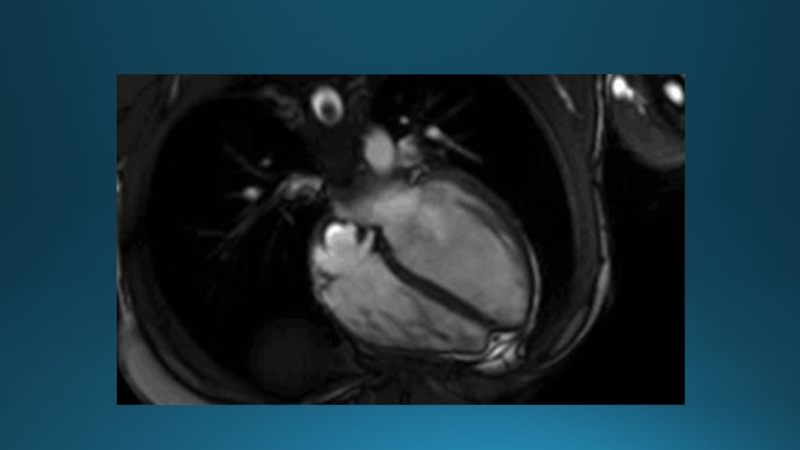

- Контрастылык затты енгізбей-ақ кардиоваскулярлық құрылымды көзбен шолуға
мүмкіндік береді

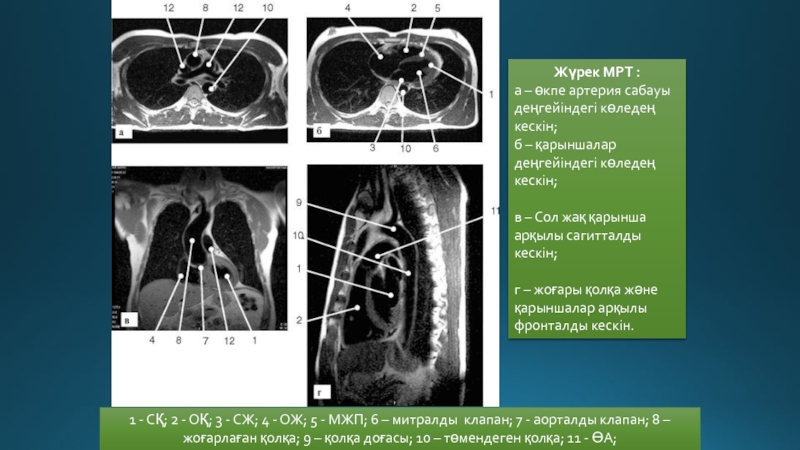

Слайд 551 - СҚ; 2 - ОҚ; 3 - СЖ; 4
- ОЖ; 5 - МЖП; 6 – митралды клапан; 7
- аорталды клапан; 8 – жоғарлаған қолқа; 9 – қолқа доғасы; 10 – төмендеген қолқа; 11 - ӨА;Жүрек МРТ :
а – өкпе артерия сабауы деңгейіндегі көледең кескін;
б – қарыншалар деңгейіндегі көледең кескін;
в – Сол жақ қарынша арқылы сагитталды кескін;
г – жоғары қолқа және қарыншалар арқылы фронталды кескін.
Слайд 61Жүрек және қан тамырлар аурулары:
Туа пайда болған патологиялар
Жүре пайда болған
патологиялар
Ревматоитды аурулар
Атеросклеротикалық өзгерістер
Қан тамырларының бқзылыстары
Тағыда басқа аурулар (жаңа түзілістер,жарақаттар)
Ашық артериальды
өзекМагистралды тамырларының Транспозициясы
Қолқа коарктациясы
Аорта стенозы және т.б.
Слайд 62ЖҮРЕК- ТАМЫР АУРУЛАРЫНЫҢ
РАДИОНУКЛИДТІ ДИАГНОСТИКАСЫ
коронарлы перфузияны зерттеу
Жүрек бұлшықетінің ишемиялық жарақаттануының
диагностикасы
миокарда метаболизмі мен оның өмір сүруге қабілеттілігін бағалау
Жүрек пен
орталық гемодинамиканың қысқарту функциясын бағалауРадионуклидті диагностика - (ядролық медицина)
радионуклидті және оның таңбалаған фармацевтикалық (РФП) қолданумен ауруларды диагностикалау
Әдіс РФП белгілі органдармен таңдап жұтылуына негізделген
Слайд 63Тепе- тең радионуклидті
вентрикулография
Әдістің мүмкіндіктері: қарыншалардың шығарылу фракциясын, жергілікті қысқаруын
және жүрек қуыстарындағы қан көлемі өзгерісінің жылдамдығын анықтауға мүмкіндік береді

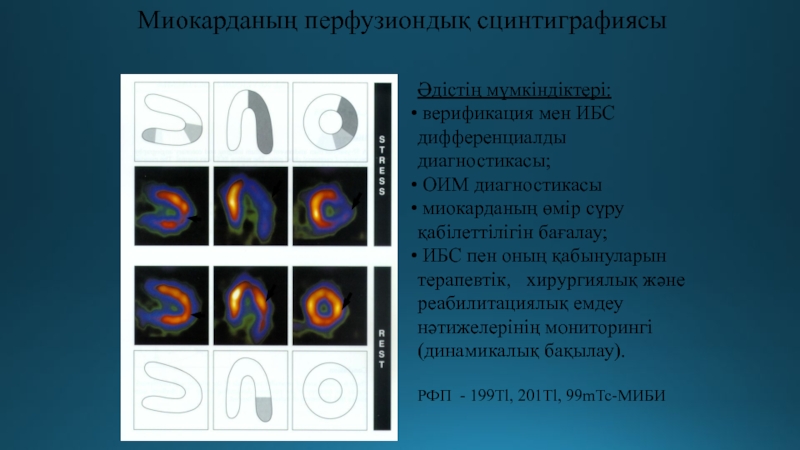

Слайд 64Миокарданың перфузиондық сцинтиграфиясы
Әдістің мүмкіндіктері:
верификация мен ИБС дифференциалды диагностикасы;
ОИМ диагностикасы
миокарданың өмір сүру қабілеттілігін бағалау;
ИБС пен
оның қабынуларын терапевтік, хирургиялық және реабилитациялық емдеу нәтижелерінің мониторингі (динамикалық бақылау).РФП - 199Tl, 201Tl, 99mTc-МИБИ
Слайд 66Миокарданың «позитивті» сцинтиграфиясы
с 99mTc –пирофосфатом
Әдіс миокарданың зақымдану ошағына РФП енгізілуіне
негізделген
сол жақ алдыңғы қисық 45 0
алдыңғы тура сызық
сол жақ бүйір 90 0
Слайд 67Жүрек пен тамырды зерттеудің инвазивті әдістері:
- Ангиокардиография (күре тамырлық жолмен
жүрек қуысын жасанды контрастілеу)
- Вентрикулография (артериалдық жолмен қарынша қуысын жасанды
контрастілеу)- Коронарография (коронарлы артерийларды жасанды контрастілеу)
- Аортография (аортаны жасанды контрастілеу)
Слайд 75А)
1 – сол жақ тәж атерия бағаны;
2 – алдыңғы
төмендеген артерия;
3 – айналған (огибающая) артерия;
Коронарограмма:
Б)
4 – оң
жақ тәж артериясы;5 - катетер
Слайд 80Тамыр жолы тарылған, кальцинацияланған атеросклеротикалық бляшкалар.

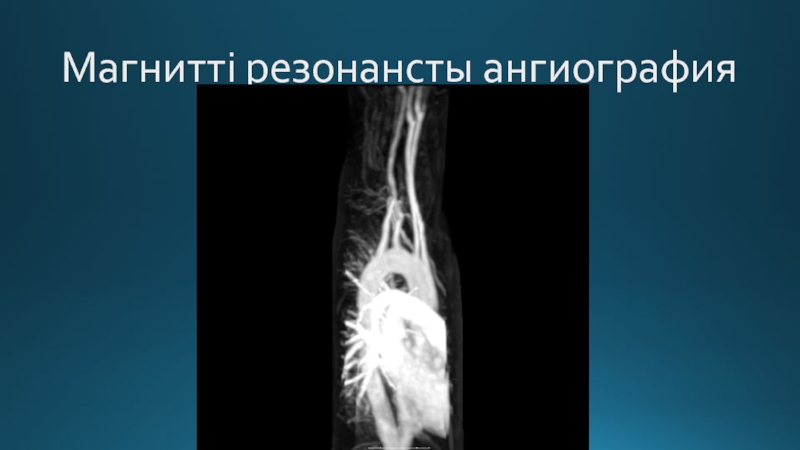

МР-ангиография.

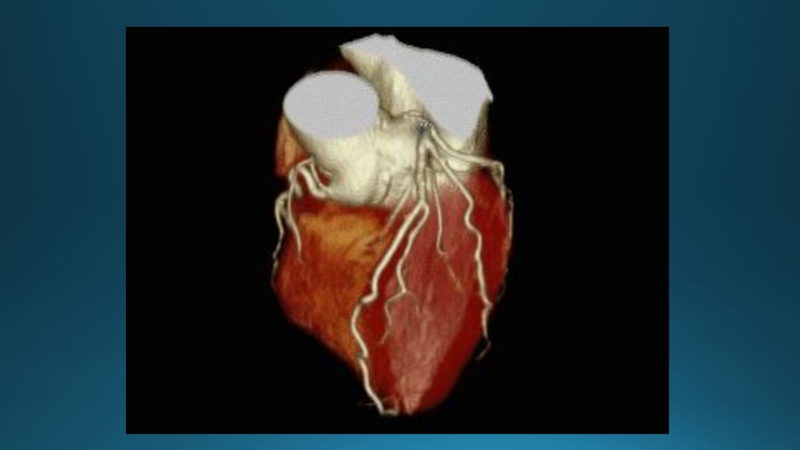

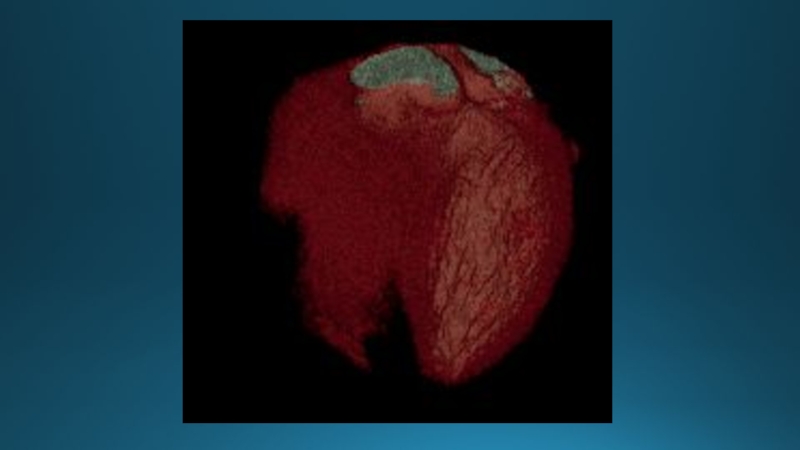

Жүрек және тәж артерияларының
3d реконструкциясы

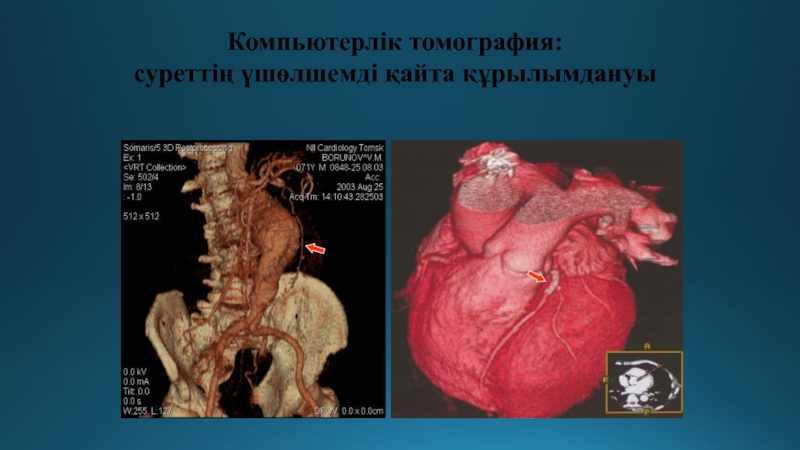

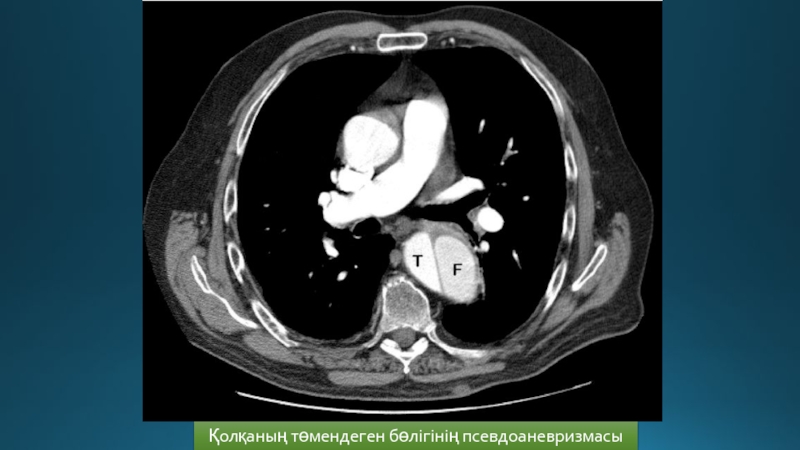

Слайд 84КТ. Қолқаның құрсақ бөліміндегі аневризмасы, іші тормбомссамен толған.3D реконструкция.
Ангиография. Қолқа доғасы
аневризмасы.
Слайд 85КТ. Қолқаның құрсақ бөліміндегі аневризмасы, іші тормбомссамен толған.
. 3D реконструкция.
Аяқтар тамырларының УДЗ. Қабырғалық тромбомассалар.
