"Зубонарезание"
Содержание
- 1. "Зубонарезание"
- 2. Зубонарезание - процесс обработки зубьев, зубчатых колёс
- 3. Слайд 3
- 4. При черновом зубонарезание снимается большая часть припуска,
- 5. Черновое зубонарезание осуществляют методами обкатки или копирования Чистовое зубонарезание - обычно методом обкатки
- 6. При копировании инструментом является дисковая или
- 7. Слайд 7
- 8. При обкатке используют червячные фрезы, зубонарезные гребёнки,
- 9. Слайд 9
- 10. Методы зубонарезания
- 11. Метод копирования По методу копирования впадина между
- 12. Слайд 12
- 13. Метод обкатывания Метод обкатывания наиболее точен и производителен и является основным при обработке зубчатых колес.
- 14. Зубообрабатывающие станки
- 15. Зубофрезерные станкиНа зубофрезерных станках нарезают цилиндрическиепрямозубые, косозубые и с шевронными зубьями колёса,червячные зубчатые колёса.
- 16. Слайд 16
- 17. Зубодолбёжные станки На зубодолбёжных станках нарезают цилиндрические
- 18. Слайд 18
- 19. Зубострогальные станки На зубострогальных станках обрабатывают конические
- 20. Слайд 20
- 21. Зубошевинговальные станки По направлению подачи различают три
- 22. Слайд 22
- 23. Зубошлифовальные станки На зубошлифовальных станках производят обработку
- 24. Слайд 24
- 25. Зубохонинговальные станки На зубохонинговальных станках осуществляют обработку
- 26. Слайд 26
- 27. Зубопритирочные станки На зубопритирочных станках после термической
- 28. Слайд 28
- 29. Зубообкаточные станки На зубообкаточных станках обрабатывают незакалённые зубчатые колёса в масляной среде без абразивного порошка.
- 30. Зубозакругляющие станки На зубозакругляющих станках обрабатывают зубья пальцевой конической фрезой, вращающейся и совершающей возвратно-поступательное движение.
- 31. Слайд 31
- 32. Зуборезный инструмент
- 33. Дисковая фреза является фасонной и имеет затылованный
- 34. Слайд 34
- 35. Зуборезная гребёнка — зубчатая рейка, работающая как фасонный строгальный резец.
- 36. Слайд 36
- 37. Пальцевая фреза — модульная фреза с затылованным
- 38. Слайд 38
- 39. Зуборезная головка применяетсядля одновременного нарезания всех впадин зубчатого колеса за несколько проходов.
- 40. Слайд 40
- 41. Червячная фреза применяется для чернового и чистового нарезания зубчатых колёс.
- 42. Слайд 42
- 43. Долбяк предназначен для нарезания зубьев колёс с наружным и внутренним зацеплением.
- 44. Слайд 44
- 45. Зубострогальные резцы применяются для нарезания конических зубчатых колёс для наружного зацепления, изготавливаются из быстрорежущей стали
- 46. Слайд 46
- 47. Зубострогальные резцовые головки предназначаются для нарезания конических
- 48. Слайд 48
- 49. Скачать презентанцию
Зубонарезание - процесс обработки зубьев, зубчатых колёс и др. деталей, имеющих зубья, на зубообрабатывающем станке путём снятия стружки зуборезным инструментом.
Слайды и текст этой презентации
Слайд 4При черновом зубонарезание
снимается
большая часть припуска,
а профиль зуба
ещё не получает
окончательной формы.
Чистовое зубонарезание бывает
либо окончательным
процессом, либо после него производят упрочняющую
обкатку зубьев, термическую обработку
с последующим зубошлифованием
или доводкой.
Слайд 5Черновое зубонарезание
осуществляют
методами обкатки
или копирования
Чистовое зубонарезание
- обычно
методом обкатки
Слайд 6 При копировании инструментом
является
дисковая или пальцевая фреза,
которая
в радиальной плоскости
имеет профиль,
соответствующий впадине
между зубьями нарезаемого
зубчатого колеса.

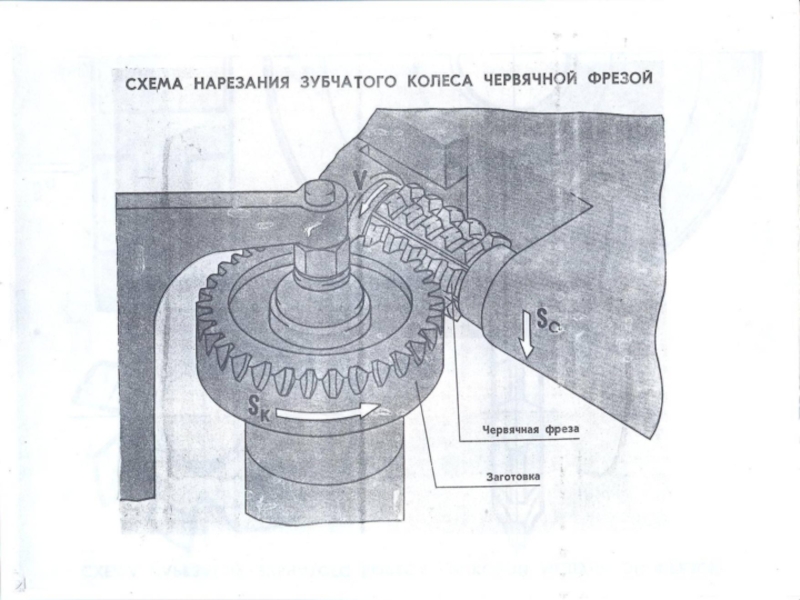

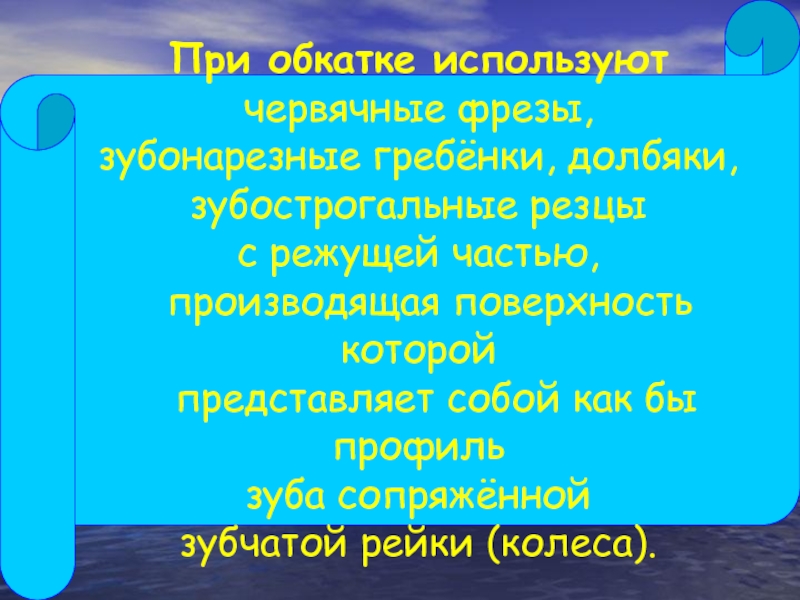

Слайд 8При обкатке используют
червячные фрезы,
зубонарезные гребёнки, долбяки,
зубострогальные резцы
с режущей частью,
производящая поверхность которой
представляет
собой как бы профиль зуба сопряжённой
зубчатой рейки (колеса).

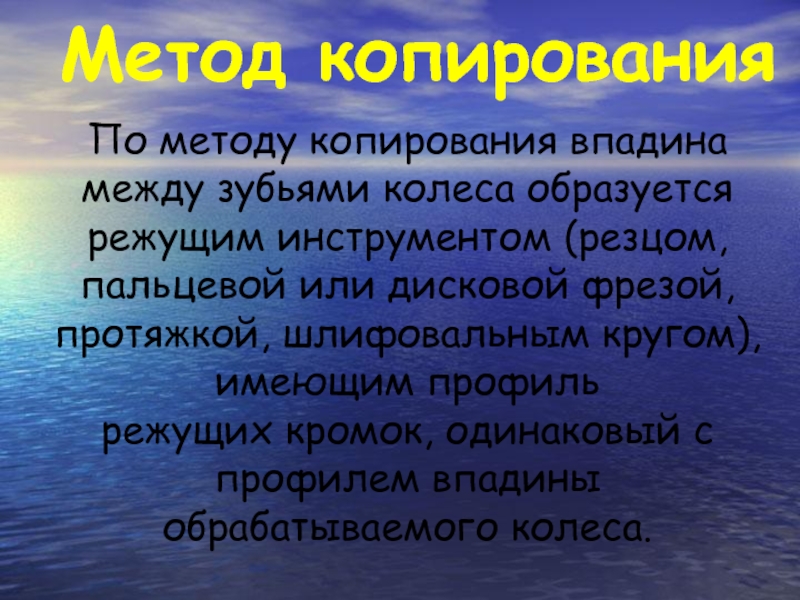

Слайд 11Метод копирования
По методу копирования впадина между зубьями колеса образуется
режущим инструментом (резцом, пальцевой или дисковой фрезой,протяжкой, шлифовальным кругом), имеющим
профильрежущих кромок, одинаковый с профилем впадины обрабатываемого колеса.
Слайд 13Метод обкатывания
Метод обкатывания наиболее точен и
производителен
и является
основным
при обработке зубчатых колес.

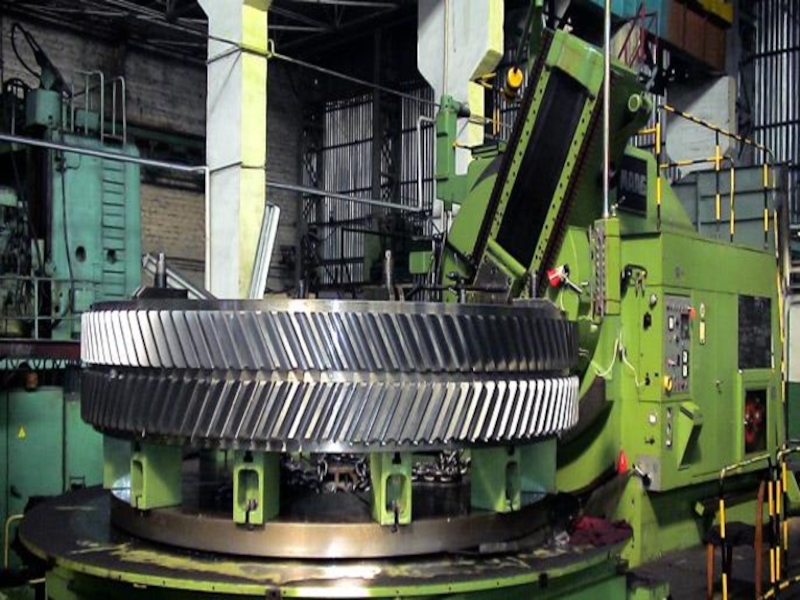

Слайд 15Зубофрезерные станки
На зубофрезерных станках
нарезают цилиндрические
прямозубые, косозубые и
с шевронными
зубьями
колёса,
червячные зубчатые колёса.

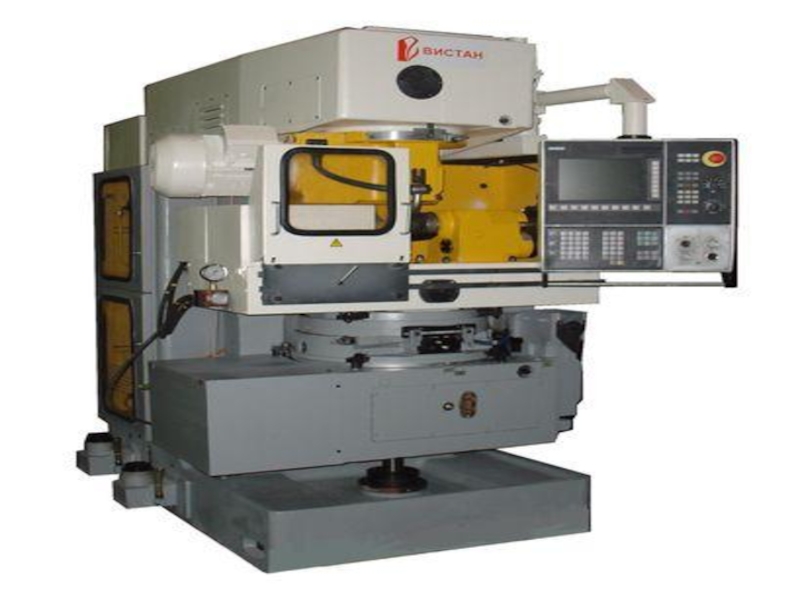

Слайд 17Зубодолбёжные станки
На зубодолбёжных станках
нарезают цилиндрические зубчатые
колёса наружного
и внутреннего
зацепления с прямыми и косыми
зубьями, блоки зубчатых
колёс, колёса с буртами, зубчатые секторы,
шлицевые валики, зубчатые рейки,
храповые колёса и т. п.

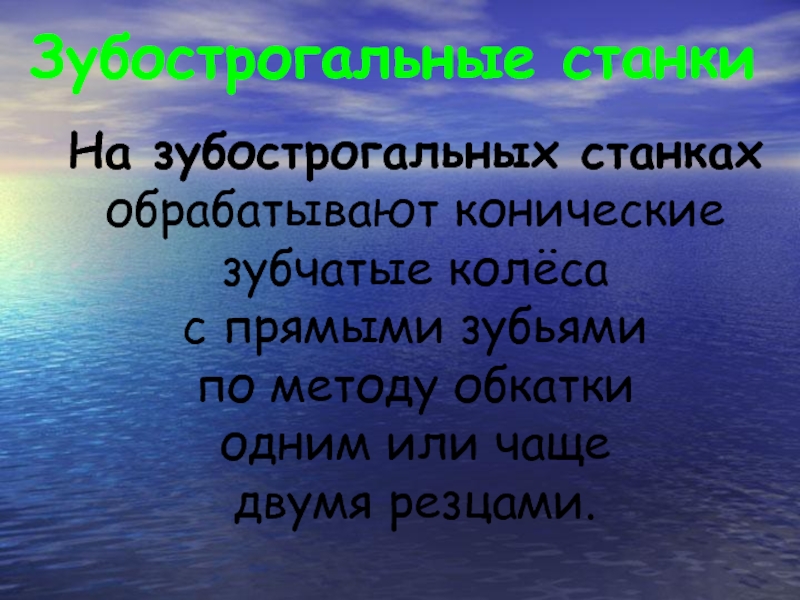

Слайд 19Зубострогальные станки
На зубострогальных станках
обрабатывают конические
зубчатые колёса
с
прямыми зубьями
по методу обкатки
одним или чаще
двумя резцами.

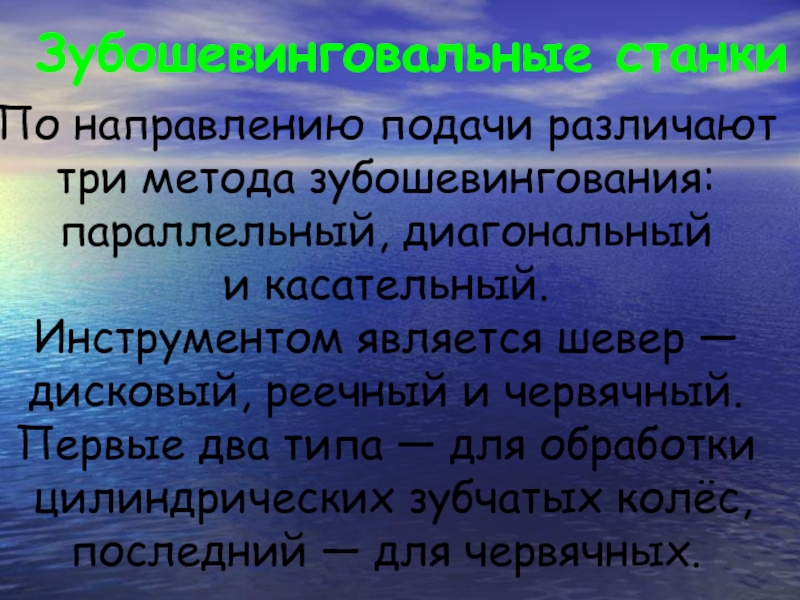

Слайд 21Зубошевинговальные станки
По направлению подачи различают
три метода зубошевингования:
параллельный,
диагональный
и касательный.
Инструментом является шевер —
дисковый, реечный и
червячный. Первые два типа — для обработки
цилиндрических зубчатых колёс,
последний — для червячных.
Слайд 23Зубошлифовальные станки
На зубошлифовальных
станках
производят обработку
зубчатых колёс
обкаткой
и
профильным копированием
при помощи
фасонного шлифовального круга
Слайд 25Зубохонинговальные станки
На зубохонинговальных станках
осуществляют обработку прямозубых и
косозубых
колёс, а также зубчатых
колёс с фланкированными и
бочкообразными зубьями
для уменьшения
шероховатости поверхности
профиля зубьев.
Слайд 27Зубопритирочные станки
На зубопритирочных станках
после термической обработки
зубчатых колёс
производят
операцию зубопритирки.
Инструментом служат притиры —
чугунные зубчатые колёса,
находящиеся в зацеплении
с обрабатываемым зубчатым колесом.
Слайд 29Зубообкаточные станки
На зубообкаточных станках
обрабатывают незакалённые
зубчатые колёса
в
масляной среде
без абразивного порошка.
Слайд 30Зубозакругляющие станки
На зубозакругляющих
станках
обрабатывают зубья пальцевой
конической фрезой,
вращающейся и совершающей
возвратно-поступательное
движение.

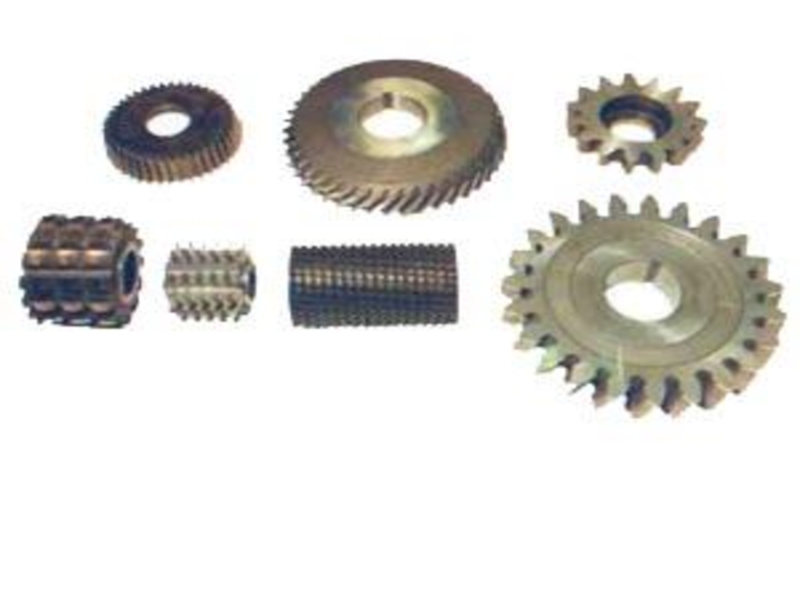

Слайд 33Дисковая фреза
является фасонной
и имеет затылованный
зуб, профиль которого
в радиальной плоскости
соответствует профилю
впадины нарезаемого
зубчатого колеса.

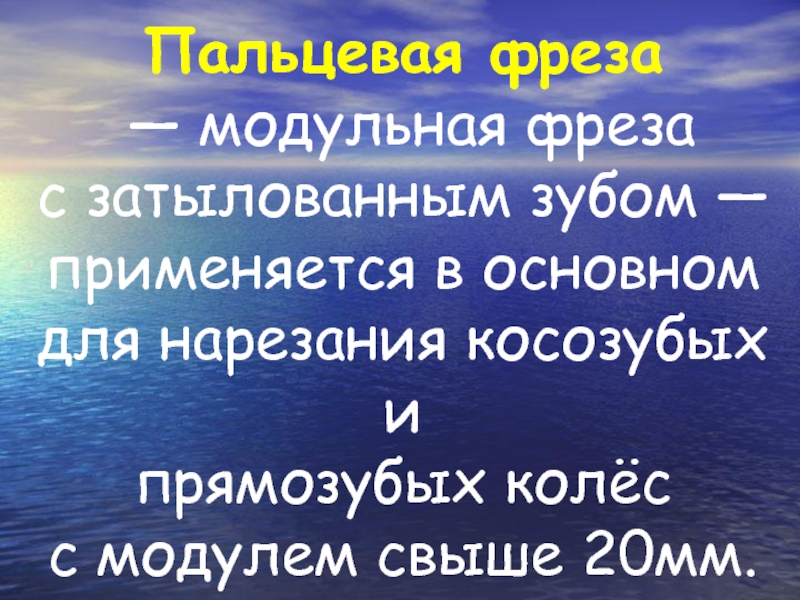

Слайд 37Пальцевая фреза
— модульная фреза
с затылованным зубом —
применяется в основном
для нарезания косозубых и
прямозубых колёс
с
модулем свыше 20мм.
Слайд 39Зуборезная головка
применяется
для одновременного
нарезания всех впадин
зубчатого колеса
за
несколько проходов.
Слайд 45Зубострогальные резцы
применяются
для нарезания конических
зубчатых колёс
для наружного
зацепления,
изготавливаются
из быстрорежущей стали
Слайд 47Зубострогальные резцовые
головки
предназначаются
для нарезания конических
зубчатых колёс
наружного
зацепления
с зубьями, очерченными
по дуге окружности.
