Сечения как способ выявления поперечной формы предметаФорма изображенной на рисунке детали в целом цилиндрическая, ступенчатая. Можем ли мы по этому чертежу судить о форме каждого элемента детали? Очевидно, нетНе можем, например,
Слайды и текст этой презентации
Слайд 1© Абдрахманов Рафик Фатихович, 2006
Многопрофильный лицей №1
Магнитогорск
Сечения.
Назначение сечений
Автор: Кимайкина И.Н.,
преподаватель
Слайд 2Сечения как способ выявления поперечной формы предмета
Форма изображенной на рисунке
детали в целом цилиндрическая, ступенчатая. Можем ли мы по этому
чертежу судить о форме каждого элемента детали? Очевидно, нетНе можем, например, сказать, как расположена поверхность, выделенная тонкими пересекающимися линиями, спереди или по обе стороны валика
Окружность, расположенная правее, является изображением отверстия или выступа? Если отверстия, то сквозного или нет?
Какую форму имеет показанное штриховой линией углубление?
Чем является изображенный на правом конце детали элемент? Выступ это или впадина? Если впадина, то какой глубины?
Форма изображенной на рисунке детали в целом цилиндрическая, ступенчатая. Можем ли мы по этому чертежу судить о форме каждого элемента детали? Очевидно, нет
Слайд 3Сечения как способ выявления поперечной формы предмета
А
А - А
А
Все это
можно выяснить с помощью сечений
Сечение – это изображение фигуры, получающейся
при мысленном рассечении предмета плоскостью. На сечении показывают только то, что находиться в секущей плоскости (исключение составляют цилиндрические и конические отверстия). Сечение – это не действие, а изображениеЧто называется сечением
Слайд 4А
Фигуру сечения на чертеже выделяют штриховкой, которую наносят тонкими линиями
под углом 45 0
Поперечная форма средней части детали выявлена с
помощью секущей плоскости А.
Фигура сечения выделена цветомСечения как способ выявления поперечной формы предмета
Слайд 9Особенности выполнения сечений
А
А
А - А
Совмещение вынесенного сечения с плоскостью
чертежа
Большей частью сечения выполняют в том
же масштабе, что и изображение, к которому оно относится, или указывают масштаб, если он изменен.
По построению и расположению сечение должно соответствовать направлению, указанному стрелками
Слайд 14Расположение сечений
А - А
А
А
Вынесенные сечения
Обозначение наложенного несимметричного сечения
Наложенное симметричное сечение
По расположению на чертеже
сечения разделяют на вынесенные и наложенные. Вынесенные располагают вне контура изображения детали на любом месте поля чертежа, наложенные – непосредственно на видах
Вынесенные сечения обводятся сплошной основной, наложенные – сплошной тонкой линиями
Слайд 15Обозначение сечений
А - А
А
Вынесенные сечения
Обозначение наложенного несимметричного сечения
Наложенное
симметричное сечение
А
Чтобы показать, в каком месте
проходит секущая плоскость, ее обозначают.
Если сечение вынесенное, то, как правило, проводят разомкнутую линию. Стрелками указывают направление взгляда. С внешней стороны стрелок наносят одинаковые прописные буквы русского алфавита. Над сечением пишут те же буквы через тире

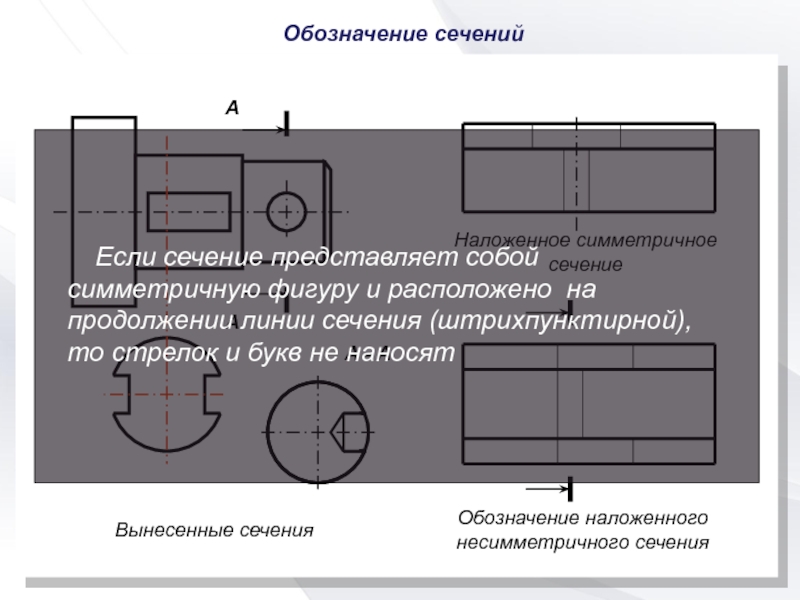

Слайд 16Обозначение сечений
А - А
А
Вынесенные сечения
Обозначение наложенного несимметричного сечения
Наложенное
симметричное сечение
А
Если сечение представляет собой симметричную
фигуру и расположено на продолжении линии сечения (штрихпунктирной), то стрелок и букв не наносят
Слайд 17Обозначение сечений
А - А
А
Вынесенные сечения
Обозначение наложенного несимметричного сечения
Наложенное
симметричное сечение
А
Наложенное сечение обычно не обозначают.
Только в том случае, когда оно представляет собой несимметричную фигуру, проводят штрихи разомкнутой линии и стрелки, но буквы не наносят Некоторые размеры элементов деталей удобней наносить на сечениях
Слайд 18Особенности выполнения сечений
Еще раз рассмотрим пример построения сечений
на наглядном изображении
Слайд 19Особенности выполнения сечений
Секущая плоскость
Проведем секущую плоскость
через отверстие (окно) прямоугольной формы
Слайд 20Особенности выполнения сечений
Секущая плоскость
Проведем секущую плоскость через
ось отверстия цилиндрической формы
Слайд 21Особенности выполнения сечений
Фигура сечения
Так выглядит фигура
сечения на наглядном изображении
Слайд 23Б
Б
Особенности выполнения сечений
Фигура сечения Б - Б
Фигуру сечения Б
– Б выносят за пределы изображения детали
Слайд 24А
А
Б
Б
Б - Б
Особенности выполнения сечений
Фигура сечения А - А
Фигуру
сечения А – А выносят за пределы изображения детали
Слайд 25А
А
А - А
Б
Б
Б - Б
Чертеж детали с сечениями
Цилиндрическое отверстие
Фигуры
сечения А – А и Б – Б на чертеже
детали
Слайд 26Чертеж детали с сечениями
А
А
Б
Б
В
В
Д
Д
Г
Г
А - А
Б - Б
В - В
Г-
Г
Д - Д
3
4
5
2
1
Проанализируйте форму детали и определите местоположение фигур
сечений ( с 1 по 5 )
Слайд 27Какое сечение называется вынесенным? наложенным?
Линией какой толщины обводят вынесенное сечение?
наложенное?
Что называется сечением?
Как обозначают сечения?
Как показывают на сечении отверстия и
углубления, ограниченные поверхностью вращения, если секущая плоскость проходит через их ось?
