Презентация на тему : Промывка горизонтальных скважин Подготовили : Закиров Л

Презентация на тему Презентация на тему : Промывка горизонтальных скважин Подготовили : Закиров Л из раздела Разное. Доклад-презентацию можно скачать по ссылке внизу страницы. Эта презентация для класса содержит 25 слайдов. Для просмотра воспользуйтесь удобным проигрывателем, если материал оказался полезным для Вас - поделитесь им с друзьями с помощью социальных кнопок и добавьте наш сайт презентаций TheSlide.ru в закладки!

Слайды и текст этой презентации

Слайд 1
Презентация на тему: Промывка горизонтальных скважинПодготовили: Закиров Л. Исломов А. Кабран С. Давис А. Студенты группы: НД-18-1
Текст слайда:

Презентация на тему: Промывка горизонтальных скважин

Подготовили: Закиров Л. Исломов А. Кабран С. Давис А. Студенты группы: НД-18-1


Слайд 4
Правило № 1Технологический регламент бурения одного интервала скважины может быть непригодным для бурения другого интервала той же
Текст слайда:

Правило № 1
Технологический регламент бурения одного интервала скважины может быть непригодным для бурения другого интервала той же скважины.
Правило №2
При бурении сильно искривленных скважин необходимо использовать модифицированные варианты тех растворов, которые успешно использовались при бурении соседних скважин вертикальных или близких к вертикальным на той же площади.
Правило №3
Буровые растворы с аналогичными реологическим свойствами обеспечивают сравнительно одинаковую эффективность очистки ствола от шлама при условии, что свойства шлама останутся неизменными.
Правило№4
Применение ингибирующих буровых растворов повышает эффективность очистки ствола скважины при бурении химически активных пород.
Правило№5
Шлам легко осаждается, но тяжело удаляется.
Правило №6
Улучшение удерживающей способности бурового раствора уменьшает осаждение шлама.



Слайд 5
Правило №7Буровые растворы с аналогичными реологическим свойствами обеспечивают сравнительно одинаковую эффективность очистки ствола от шлама при условии,
Текст слайда:

Правило №7
Буровые растворы с аналогичными реологическим свойствами обеспечивают сравнительно одинаковую эффективность очистки ствола от шлама при условии, что свойства шлама останутся неизменными.
Правило№8
Применение ингибирующих буровых растворов повышает эффективность очистки ствола скважины при бурении химически активных пород.
Правило№9
Шлам легко осаждается, но тяжело удаляется.
Правило №10
Улучшение удерживающей способности бурового раствора уменьшает осаждение шлама.
Правило №11
Увеличение скорости потока бурового раствора повышает эффективность выноса шлама независимо от режима промывки.
Правило№12
При больших углах наклона ствола скважины толщина осевшего шлама обратно пропорциональна скорости восходящего потока.

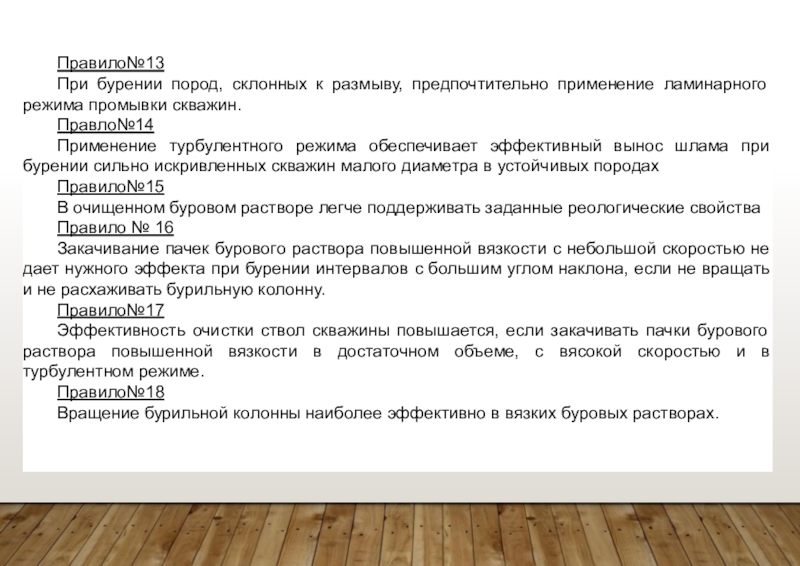

Слайд 6
Правило№13При бурении пород, склонных к размыву, предпочтительно применение ламинарного режима промывки скважин.Правло№14Применение турбулентного режима обеспечивает эффективный вынос
Текст слайда:

Правило№13
При бурении пород, склонных к размыву, предпочтительно применение ламинарного режима промывки скважин.
Правло№14
Применение турбулентного режима обеспечивает эффективный вынос шлама при бурении сильно искривленных скважин малого диаметра в устойчивых породах
Правило№15
В очищенном буровом растворе легче поддерживать заданные реологические свойства
Правило № 16
Закачивание пачек бурового раствора повышенной вязкости с небольшой скоростью не дает нужного эффекта при бурении интервалов с большим углом наклона, если не вращать и не расхаживать бурильную колонну.
Правило№17
Эффективность очистки ствол скважины повышается, если закачивать пачки бурового раствора повышенной вязкости в достаточном объеме, с вясокой скоростью и в турбулентном режиме.
Правило№18
Вращение бурильной колонны наиболее эффективно в вязких буровых растворах.


Слайд 7
Правило№19Вращение и расхаживание бурильной колонны улучшает качество очистки ствола скважины. Правило №20Увеличение плотности бурового раствора улучшает его
Текст слайда:

Правило№19
Вращение и расхаживание бурильной колонны улучшает качество очистки ствола скважины.
Правило №20
Увеличение плотности бурового раствора улучшает его способность удерживать шлам на плаву и повышает качество очистки ствола скважины.
Правило№21
При бурении интервалов с большим углом наклона утяжелитель может выпадать в осадок вместе с буровым шламом.
Правило№22
Повышение устойчивости стенок скважины и улучшение качества промывки лучше всего достигаются изменением плотности бурового раствора.
Правило№23
Признаки некачественной очистки и нарушения устойчивости стенок скважины могут быть одинаковыми, поэтому обвал стенок скважины нередко принимают за некачественную очистку ствола скважины. Мероприятия по улучшению качества очистки скважины могут привести к повышению устойчивости стенок скважины, однако наилучшим образом эту проблему можно решить увеличением плотности бурового раствора.


Слайд 8
Загрязнение пласта в процессе бурения•  Снижение абсолютной проницаемости пласта:- Закупорка пор и поровых каналов-  Проникновение
Текст слайда:

Загрязнение пласта в процессе бурения

• Снижение абсолютной проницаемости пласта:
- Закупорка пор и поровых каналов
- Проникновение твердой фазы раствора
- Закупорка образовывающейся фильтрационной коркой
- Миграция твердых частиц в коллекторе
- Набухание глинистых материалов в матрице породы
- Адсорбция полимеров
Образование нерастворимых осадков

• Снижение относительной проницаемости пласта:
- Изменение смачиваемости породы;
- Изменение водонасыщенности
- Образование эмульсий


Слайд 9
Снижение проницаемости,Обобщение механизмов загрязнения призабойной зоны пласта Глубина проникновения (м)
Текст слайда:

Снижение проницаемости,

Обобщение механизмов загрязнения призабойной зоны пласта


Глубина проникновения (м)


Слайд 10
РАСТВОРЫ НА УГЛЕВОДОРОДНОЙ ОСНОВЕЭто растворы на основе органических жидкостей.•  РАЗНОВИДНОСТИ РАСТВОРОВ НА УВО•  Безводный раствор
Текст слайда:

РАСТВОРЫ НА УГЛЕВОДОРОДНОЙ ОСНОВЕ

Это растворы на основе органических жидкостей.
• РАЗНОВИДНОСТИ РАСТВОРОВ НА УВО
• Безводный раствор на углеводородной основе;
• Обращенные ( инвертные) эмульсионные растворы ( ОЭР)

Обращенные - это растворы на синтетической основе жидкой фазой которых является синтетическая жидкость - они являются обращенными эмульсионными растворами (ОЭР)
• Безводные растворы на УВО изначально не имеют свободной воды( свободная вода не превышает 5% по объему), но в процессе бурения она может попасть в буровой раствор из пластовой жидкости.
• Обычно ОЭР представляют инвертную эмульсию в которых дисперсионной средой является дизельное топливо, содержащееся в растворе до 60% по объему, а вода выступает в качестве дисперсной фазы ОЭР.


Слайд 11
Специализированные растворы ,используемые для бурения ГС и боковых стволов.Фло-Про( Flo Pro NT)безглинистый буровой раствор на основе высокоочищенного
Текст слайда:

Специализированные растворы ,используемые для бурения ГС и боковых стволов.

Фло-Про( Flo Pro NT)
безглинистый буровой раствор на основе высокоочищенного биополимера, используется для первичного вскрытия ПП для НН и ГС скважин, заканчиваемых открытым стволом;

Дай-Про (Di-Pro)
специализированный раствор для вскрытия ПП с АВПД на основе насыщенных солей;

Верса-Про( Versa-Pro)
- Раствор на углеводородной основе ( эмульсия 2 рода или ИЭР) с использованием специально подобранных бронирующих эмульгаторов для максимальной защиты коллектора от загрязнения и предотвращения изменения смачиваемости породы и СаСО3 используемого в качестве кольматанта (входит в состав твердой фазы раствора) для закупорки пор продуктивного пласта.


Слайд 12
Специализированные растворы для бурения горизонтальных скважин и боковых стволов   AphronlCS (Афроникс)Уникальная, не имеющая аналогов в
Текст слайда:

Специализированные растворы для бурения горизонтальных скважин и боковых стволов

AphronlCS (Афроникс)
Уникальная, не имеющая аналогов в отрасли, промывочная жидкость на основе афронов для вскрытия пластов с АНПД в условиях высокой репрессии.

Drilplex (Дрилплекс)
Сверхтиксотропный малоглинистый раствор для фрезерования обсадных колонн, бурения вторых стволов, вскрытия слаоосцементнрованных неустойчивых отложений, бурения в зонах поглощений;

• WARP (ВАРП)
Свехтяжелый раствор для проведения специальных операций


Слайд 13
Афроникс (AphronlCS)Безглинистый полимерный буровой раствор на водной основе для вскрытия зон АНПД с градиентами пластовых давлений 0.15-0.95
Текст слайда:

Афроникс (AphronlCS)

Безглинистый полимерный буровой раствор на водной основе для вскрытия зон АНПД с градиентами пластовых давлений 0.15-0.95 и зон с несовместимыми по давлению условиями бурения.

Использует уникальную технологию афронов (многослойных микропузырьков воздуха коллоидного размера) в качестве дисперсной фазы.

Позволяет кольматпровать практически любые типы проницаемых пород - от песчаников проницаемостью до 80 Дарси до трещиноватых и кавернозных известняков.

Прекрасно подходит для первичного вскрытия и горизонтального бурения.
Более 400 скважин в мире.

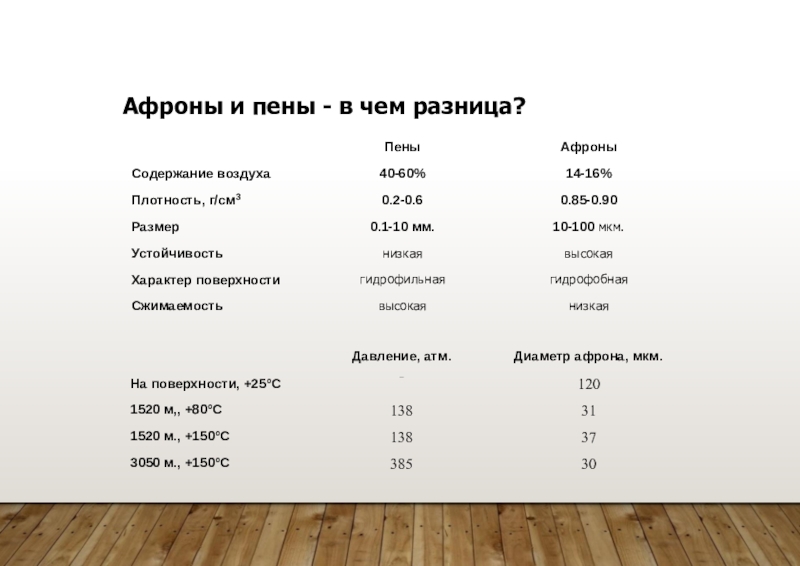

Слайд 16
Афроны и пены - в чем разница?
Текст слайда:

Афроны и пены - в чем разница?


Слайд 17
Афроны - механизм работыАфрон до сжатияАфрон после сжатия
Текст слайда:

Афроны - механизм работы

Афрон до сжатия

Афрон после сжатия

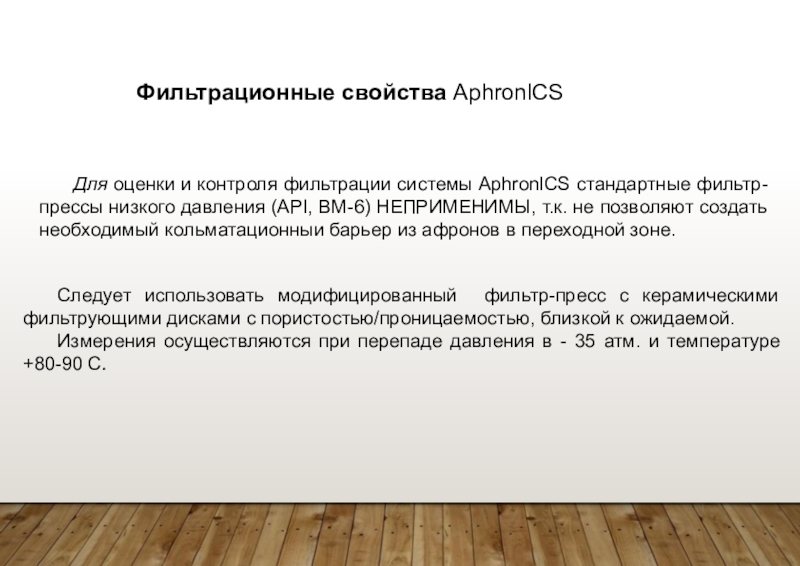

Слайд 18
Фильтрационные свойства AphronlCSДля оценки и контроля фильтрации системы AphronlCS стандартные фильтр-прессы низкого давления (API, ВМ-6) НЕПРИМЕНИМЫ, т.к.
Текст слайда:

Фильтрационные свойства AphronlCS

Для оценки и контроля фильтрации системы AphronlCS стандартные фильтр-прессы низкого давления (API, ВМ-6) НЕПРИМЕНИМЫ, т.к. не позволяют создать необходимый кольматационныи барьер из афронов в переходной зоне.

Следует использовать модифицированный фильтр-пресс с керамическими фильтрующими дисками с пористостью/проницаемостью, близкой к ожидаемой.
Измерения осуществляются при перепаде давления в - 35 атм. и температуре +80-90 С.


Слайд 20
Фильтрационные свойства AphronlCS12Высокая начальная водоотдача (до 10-15 мл. в первые 10 секунд) -проникновение раствора в матрицу и
Текст слайда:

Фильтрационные свойства AphronlCS

12

Высокая начальная водоотдача (до 10-15 мл. в первые 10 секунд) -проникновение раствора в матрицу и формирование кодьматационного барьера из афронов.

Резкое снижение темпа фильтрации после формирования барьера до 0.5-1 мл/мин.
Установившаяся скорость фильтрации не более 0.2-0.3 мл/мин.
Суммарный уровень водоотдачи зависит от температуры, перепада давления и характеристик керамического диска или коллектора.


Слайд 21
Начальный (свежий) раствор AphronlCS
Текст слайда:

Начальный (свежий) раствор AphronlCS


Слайд 22
Область применения AphronlCSАльтернатива бурению на депрессии;Проводка скважин в разрезах с несовместимыми условиями бурения (при наличии зон АНПД)
Текст слайда:

Область применения AphronlCS

Альтернатива бурению на депрессии;
Проводка скважин в разрезах с несовместимыми условиями бурения (при наличии зон АНПД) без спуска промежуточных обсадных колонн.

Бурение горизонтальных скважин в истощенных терригенных коллекторах
Трещиноватые поглощающие известняки с разветвленной системой трещин.

Вскрытие горизонтов с тяжелой вязкой нефтью.

В качестве жидкости для заканчивания скважины и для замены жидкостей с плотностью менее 1 г/см3 .
Специальные жидкости и технологии


Слайд 23
Flo-Pro NT (Фло-Про Эн-Ти)Безглинистый, ингибированный, биополпмерный раствор со специально подобранным по фракционному составу карбонатом кальция в качестве
Текст слайда:

Flo-Pro NT (Фло-Про Эн-Ти)

Безглинистый, ингибированный, биополпмерный раствор со специально подобранным по фракционному составу карбонатом кальция в качестве кольматанта.
Позволяет вскрывать продуктивные горизонты при репрессии до 200-250 атм. без дифференциальных прихватов и риска загрязнения коллектора.
Любая плотность в диапазоне 1.03-2.30 г/см3 без использования утяжелителей.
Биоразложим и экологически безопасен.
Основной раствор «Эм-Ай СВАКО» для бурения горизонтальных скважин.


Слайд 24
Дриллплекс ( DRILLPLEX)- сверхтипсотропныйглинистый раствор
Текст слайда:

Дриллплекс ( DRILLPLEX)- сверхтипсотропный
глинистый раствор


Слайд 25
CПАСИБО ЗА ВНИМАНИЕ!
Текст слайда:

CПАСИБО ЗА ВНИМАНИЕ!
