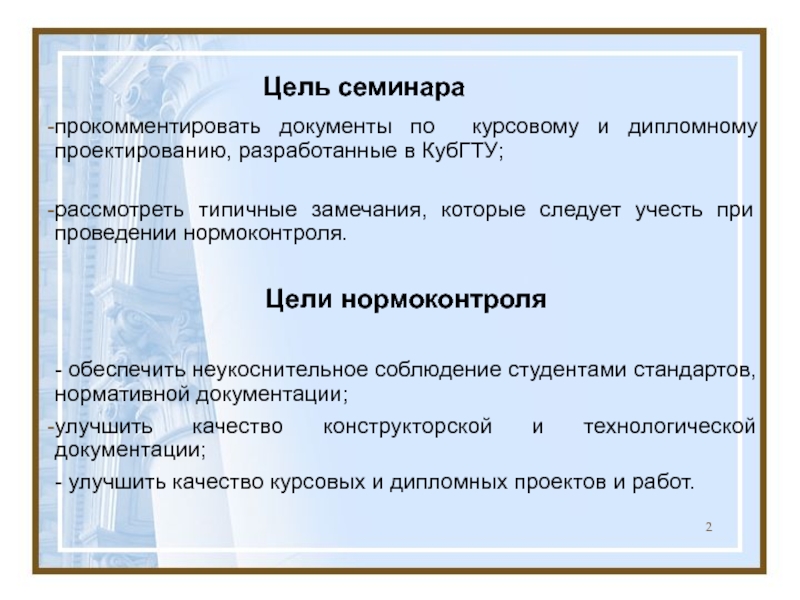

1 1 Нормоконтроль в вузе - средство обеспечения качества при

КубГТУ;

рассмотреть типичные замечания, которые следует учесть при проведении нормоконтроля.

Цели

нормоконтроля

- обеспечить неукоснительное соблюдение студентами стандартов, нормативной документации;
улучшить качество конструкторской и технологической документации;
- улучшить качество курсовых и дипломных проектов и работ.

установленных в технических регламентах, национальных стандартах, документах по стандартизации и

документах на курсовое и дипломное проектирование, разработанных в КубГТУ;
- достижение высокого уровня стандартизации и унификации при проектировании.

КубГТУ по курсовому и дипломному проектированию разработаны и действуют следующие

документы:

1 СТП 4.2.8-2002 Дипломное проектирование. Порядок организации и контроля на всех стадиях выполнения и защиты дипломных проектов (работ);
2 МР КубГТУ 4.4.3-2004 СМК. Учебно-методическая деятельность. Выпускные квалификационные работы. (изм. Приказ №476 «С» от 21.04.2008 , изм. Приказ №117 от 13.02.2009 , изм. от 03.05.2011 Приказ №239 «С»).
3 СТП КубГТУ 4.2.6-2004 СМК. Учебно-организационная деятельность. Курсовое проектирование (изм. Приказ № 361 «С» от 15.06.2010, изм. Приказ № 166 «С» от 22.03.2011 ).

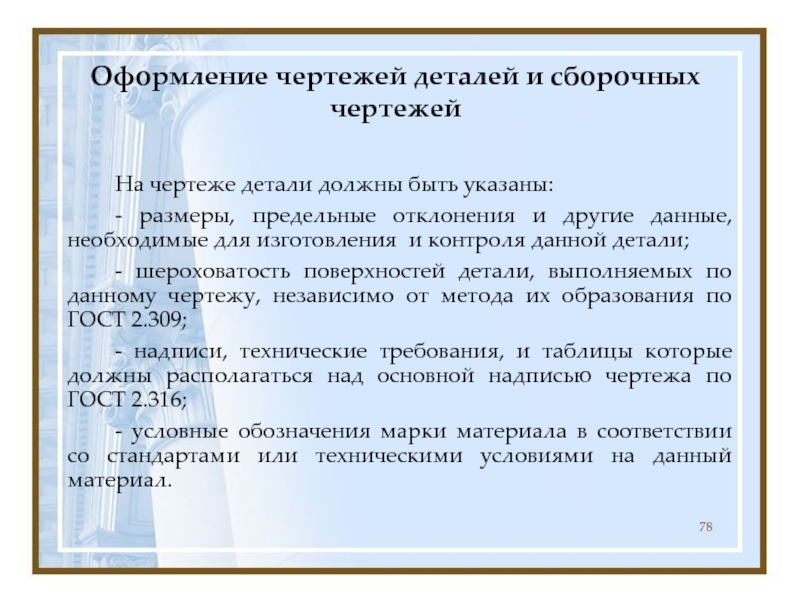

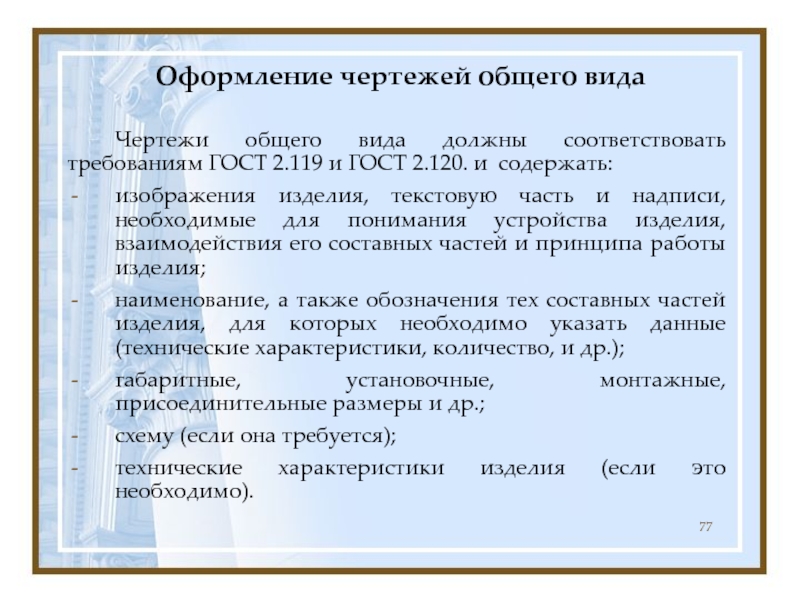

всех видов, чертежей деталей, схем, чертежей сборочных чертежей, общих видов,

габаритных и монтажных)

В текстовых документах (в ПЗ, инструкциях, ТУ, инструкциях по эксплуатации, программах, таблицах, расчетах, эксплуатационных и ремонтных документах, ведомостях и спецификациях и др.)

стандартов ЕСКД, ГСИ, СИБИД.

стандартов ЕСКД, СПДС, ЕСТД, ЕСПД, и др.

ВКР

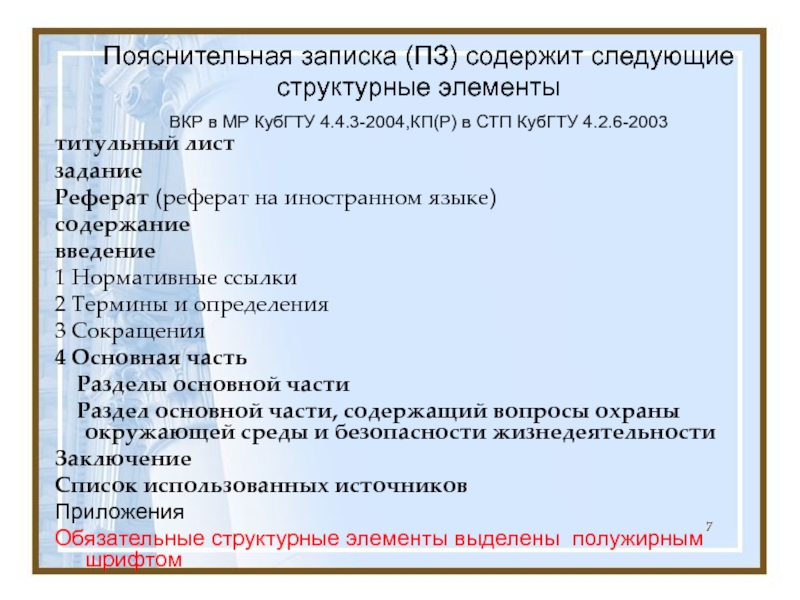

1 Состав структурных элементов в пояснительной записке

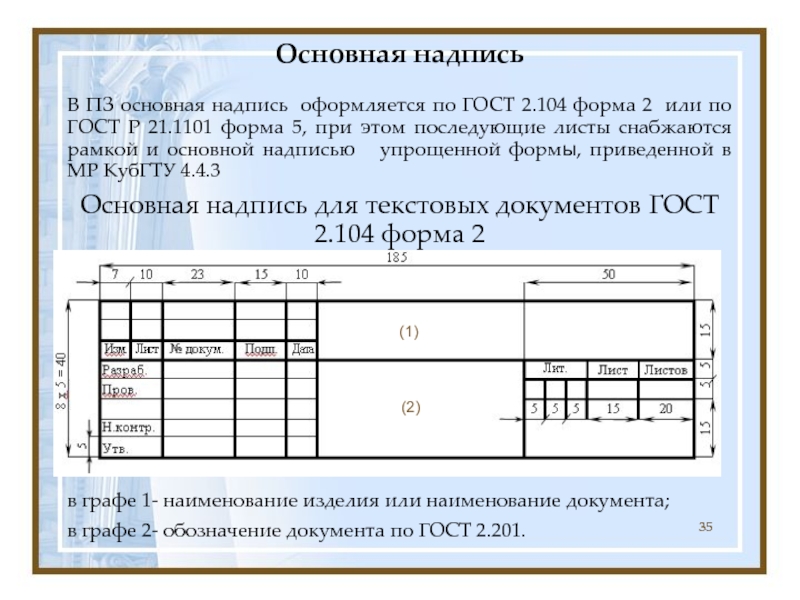

3 Правильность выполнения основной

надписи пояснительной записки

2 Оформление структурных элементов пояснительной записки

4 Наличие установленных подписей в пояснительной записке

КубГТУ 4.4.3-2004,КП(Р) в СТП КубГТУ 4.2.6-2003
титульный лист
задание
Реферат (реферат на

иностранном языке)
содержание
введение
1 Нормативные ссылки
2 Термины и определения
3 Сокращения
4 Основная часть
Разделы основной части
Раздел основной части, содержащий вопросы охраны окружающей среды и безопасности жизнедеятельности
Заключение
Список использованных источников
Приложения
Обязательные структурные элементы выделены полужирным шрифтом

университет»
(КубГТУ)
Кафедра______________________________________________
Факультет ______________________________________________________
ПОЯСНИТЕЛЬНАЯ ЗАПИСКА

к курсовому проекту
по дисциплине_______________________________________________
(наименование дисциплины)
на тему_______________________________________________________
(тема курсового проекта (работы))
Выполнил(а) студент(ка) группы______________________________
(фамилия, имя, отчество)
Допущен к защите
Руководитель (нормоконтролер) проекта (работы)______________________
(подпись, дата, расшифровка подписи)
Защищен________________________ Оценка__________________________
(дата)
Члены комиссии___________________________________________
_ ___________________________________________________________
_______________________________________________________
(подпись, дата, расшифровка подписи)

университет»
(КубГТУ)‏
Кафедра _____________________________________________
П О Я С Н И Т Е

Л Ь Н А Я З А П И С К А
к выпускной квалификационной работе
на тему ____________________________________________________________________
(наименование темы)‏
____________________________________________________________________
(обозначение документа)‏
Разработчик ________________________________________________________________
(подпись, дата, расшифровка подписи)‏
Руководитель_______________________________________________________________
(подпись, дата, расшифровка подписи)‏
Консультанты:
по безопасности ____________________________________________________________
жизнедеятельности (подпись, дата, расшифровка подписи)‏
Нормоконтролер ____________________________________________________________
(подпись, дата, расшифровка подписи)‏
Выпускная квалификационная
работа допущена к защите ___________________________________________________

Зав. кафедрой__________________________________________
(подпись, дата, расшифровка подписи)‏

(наименование кафедры)‏

УТВЕРЖДАЮ
Заведующий кафедрой
_______________________
(подпись, расшифровка подписи)

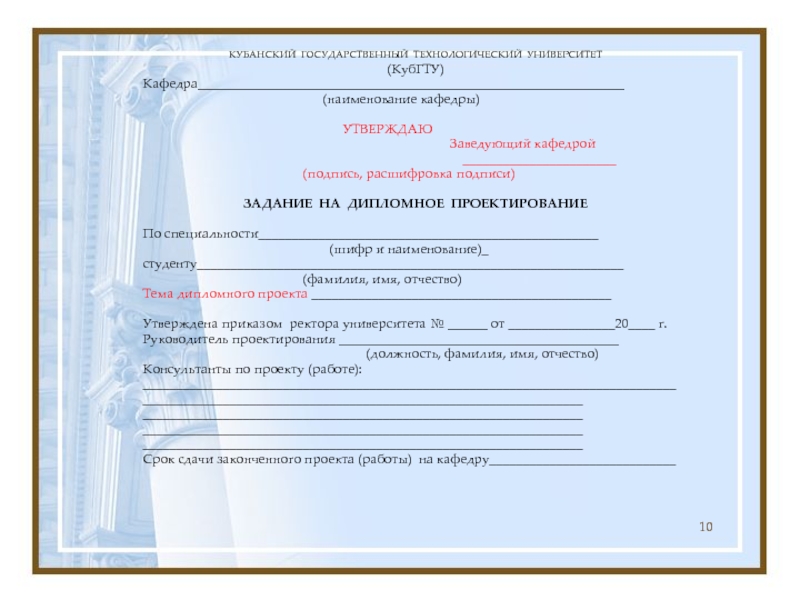

ЗАДАНИЕ НА ДИПЛОМНОЕ ПРОЕКТИРОВАНИЕ

По специальности___________________________________________________
(шифр и наименование)_
студенту________________________________________________________________
(фамилия, имя, отчество)
Тема дипломного проекта _____________________________________________

Утверждена приказом ректора университета № ______ от ________________20____ г.
Руководитель проектирования __________________________________________
(должность, фамилия, имя, отчество)‏
Консультанты по проекту (работе):
________________________________________________________________________________
__________________________________________________________________
__________________________________________________________________
__________________________________________________________________
__________________________________________________________________
Срок сдачи законченного проекта (работы) на кафедру____________________________

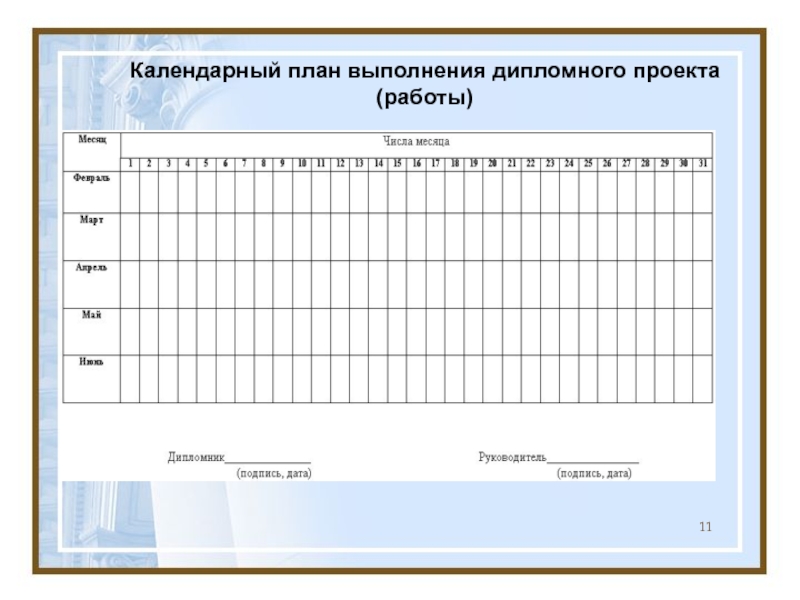

3 приложения, иллюстративная часть – 2 листа формата А1

ДЕТСКОЕ ПИТАНИЕ, ЯБЛОЧНОЕ ПЮРЕ, ТЕХНОЛОГИЧЕСКАЯ СХЕМА, ОБОРУДОВАНИЕ, СЫРЬЕ, ПРОДУКТИВНЫЙ РАСЧЕТ, СКЛАД ГОТОВОЙ ПРОДУКЦИИ, ТАРА, РЕЖИМ РАБОТЫ ЛИНИИ, БЫТОВЫЕ ПОМЕЩЕНИЯ

Приведены расчеты, связанные с проектированием цеха по выпуску консервов для детского питания: «Пюре из абрикосов», «Суп-пюре из печени» мощностью 25 туб/см.
Описаны сырье и материалы, тара, приведены технологические схемы и их обоснования. Произведен продуктовый расчет и подбор оборудования, скомпонован производственный цех.
Приведен технохимический контроль производства консервов для детского питания и способы утилизации отходов производства. Рассчитаны и спроектированы бытовые помещения, сырьевая площадка.

источников.

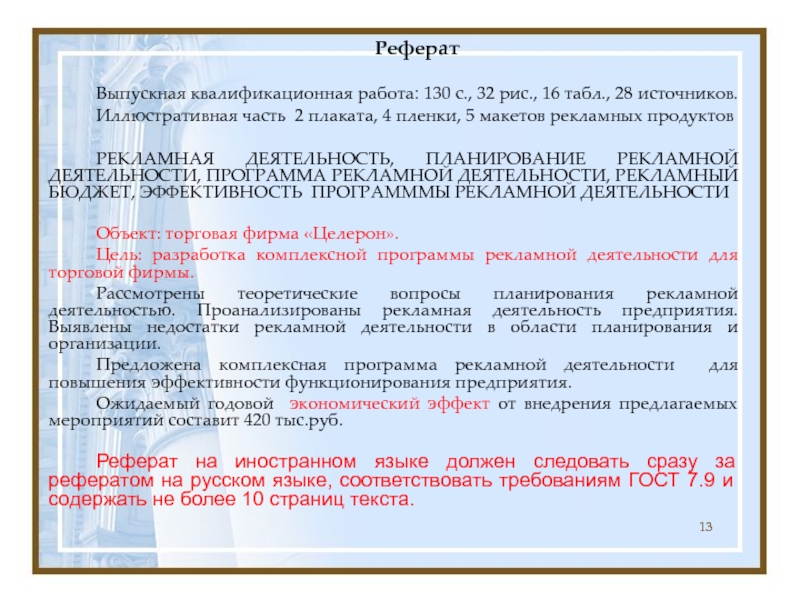

Иллюстративная часть 2 плаката, 4 пленки, 5 макетов рекламных продуктов

РЕКЛАМНАЯ

ДЕЯТЕЛЬНОСТЬ, ПЛАНИРОВАНИЕ РЕКЛАМНОЙ ДЕЯТЕЛЬНОСТИ, ПРОГРАММА РЕКЛАМНОЙ ДЕЯТЕЛЬНОСТИ, РЕКЛАМНЫЙ БЮДЖЕТ, ЭФФЕКТИВНОСТЬ ПРОГРАМММЫ РЕКЛАМНОЙ ДЕЯТЕЛЬНОСТИ

Объект: торговая фирма «Целерон».
Цель: разработка комплексной программы рекламной деятельности для торговой фирмы.
Рассмотрены теоретические вопросы планирования рекламной деятельностью. Проанализированы рекламная деятельность предприятия. Выявлены недостатки рекламной деятельности в области планирования и организации.
Предложена комплексная программа рекламной деятельности для повышения эффективности функционирования предприятия.
Ожидаемый годовой экономический эффект от внедрения предлагаемых мероприятий составит 420 тыс.руб.

Реферат на иностранном языке должен следовать сразу за рефератом на русском языке, соответствовать требованиям ГОСТ 7.9 и содержать не более 10 страниц текста.

технологического процесса………………………….53
Заключение…………………………………………………………………...55
Список использованных источников……………………………….…..57
Приложение А Алгоритм обработки результатов ………..………...59

Иллюстративная часть

ВКР
АБВГ.ХХХХХХ.ХХХ.СБ
Гидромеханический экстрактор Сборочный чертеж
на трех листах формата А1.
АБВГ.ХХХХХХ.ХХХ. Г2 Гидросхема приводного процесса.
Схема на одном листе формата А2.
или
Макет установки технологического оборудования в М 1:100.
или
Прототипы технологических установок. Слайды.

Введение, Заключение, Список использованных источников, Приложения) записывают посередине страницы.

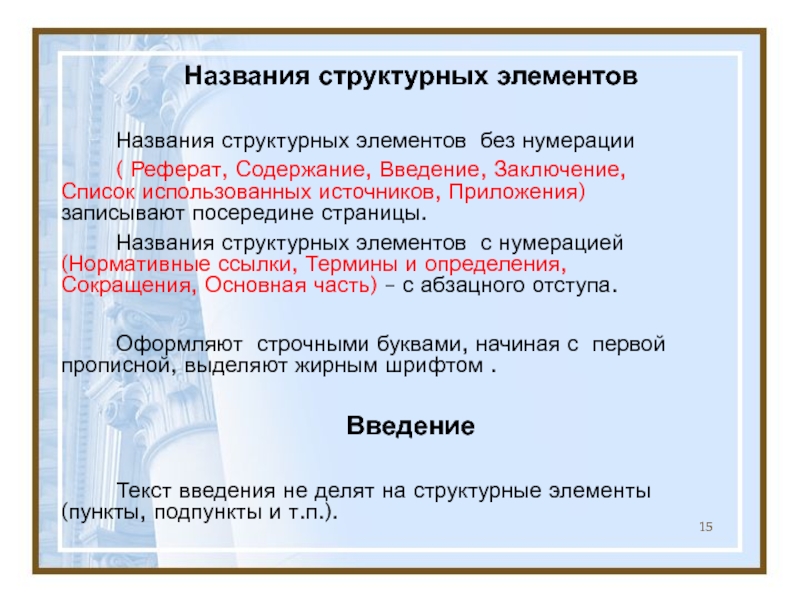

Названия

структурных элементов с нумерацией (Нормативные ссылки, Термины и определения, Сокращения, Основная часть) – с абзацного отступа.

Оформляют строчными буквами, начиная с первой прописной, выделяют жирным шрифтом .

Введение

Текст введения не делят на структурные элементы (пункты, подпункты и т.п.).

которые в тексте пояснительной записки дана ссылка.
Перечень начинают со слов:

«В настоящей выпускной квалификационной работе (курсовом проекте (работе)) использованы ссылки на следующие нормативные документы…».
В перечне ссылочных нормативных документов указывают полные обозначения этих документов с цифрами года принятия и их наименования (наименование системы приводят в сокращенном виде), размещая эти документы в порядке возрастания регистрационных номеров обозначений.

уточнения или установления терминов, используемых в процессе выполнения курсовых проектов

(работ) и ВКР.

Пример
2 Термины, определения
В настоящей выпускной квалификационной работе (курсовом проекте (работе)) применены термины с соответствующими определениями:
2.1 Выпускная квалификационная работа (ВКР) – работа, содержащая результаты самостоятельно выполненных студентом работ .

записке.
Запись сокращений приводится в порядке приведения их в тексте пояснительной

записки.

Пример
3 Сокращения
В настоящей выпускной квалификационной работе (курсовом проекте (работе)) применены сокращения:
ВКР – выпускная квалификационная работа.
ВПО – высшее профессиональное образование.
ДПО – дополнительное профессиональное образование.

Допускается объединять структурные элементы «Термины, определения» и «Сокращения» в один раздел «Термины, определения и сокращения».

действий.
В тексте основной части должны быть приведены ссылки на

все листы и предметы иллюстративной части.

Заключение

Заключение должно содержать общие выводы по КП(Р) и ВКР.

Приложения

Приложения должны иметь общую с основной частью ПЗ сквозную нумерацию страниц.
В тексте ПЗ на все приложения должны быть даны ссылки.
Приложения располагают в порядке ссылок на них в тексте.

требованиями ГОСТ Р 7.0.5, ГОСТ 7.82.
Источники следует располагать в порядке

появления ссылок на них в тексте ПЗ, нумеровать арабскими цифрами без точки и печатать с абзацного отступа.
Знаки предписанной пунктуации проставляются с учетом следующих особенностей:
- допускается предписанный знак - точку и тире, разделяющий области библиографического описания, заменять точкой;
- слова и словосочетания сокращают по ГОСТ 7.11 и ГОСТ 7.12;
- области физической характеристики указывают либо общий объем документа, либо сведения о местоположении объекта ссылки в документе.

приложений выполняется в соответствии с ГОСТ Р 1.5)

ПЗ может быть выполнена рукописно или с помощью средств компьютерной техники на одной стороне листа формата А4. Допускается использовать листы формата А3, сложенные двое, для иллюстраций большого размера.
Цвет шрифта должен быть черным, шрифт текстовых редакторов ПК Times New Roman,
размер шрифта 14 пунктов,
межстрочный интервал – от 1,0 до 1,5,
абзацный отступ – 1,5 см.
Текст пояснительной записки следует печатать, соблюдая поля следующих размеров:
правое - 15 мм; левое – 30 мм;
верхнее – 15 мм; нижнее – 25 мм. (от границ листа).

подпункты, нумеруя арабскими цифрами без точки, отделяя от текста пробелом.
Количество

номеров в нумерации текста не должно превышать четырех.
Номера разделов и подразделов, как и их наименования, следует выделять полужирным шрифтом.

Заголовки

Заголовок раздела (подраздела или пункта) печатают, отделяя от номера пробелом, начиная с прописной буквы, не приводя точку в конце и не подчеркивая.
В заголовках следует избегать сокращений за исключением сокращений, входящих в элемент «Сокращения».
В заголовке не допускается перенос слова на следующую строку, применение римских цифр и математических знаков.
Заголовки разделов выделяют увеличенным размером шрифта.

первой строке.
Перед каждой позицией перечисления ставят дефис.
Пример
Ххххххххххххххххх:
- хххххххххххх:

а) хххххххххххх;
в) ххххххххххх:
1)ххххххххх.

ГОСТ Р 1.5.
Слева над таблицей размещают слово (вразрядку)
«Т

а б л и ц а».
После него приводят номер таблицы.
Точку после номера таблицы не ставят.

Таблицы нумеруют арабскими цифрами сквозной нумерацией в пределах всего текста ПЗ, либо нумерацию внутри раздела.
Пример
Т а б л и ц а 1.3 - Статическая характеристика

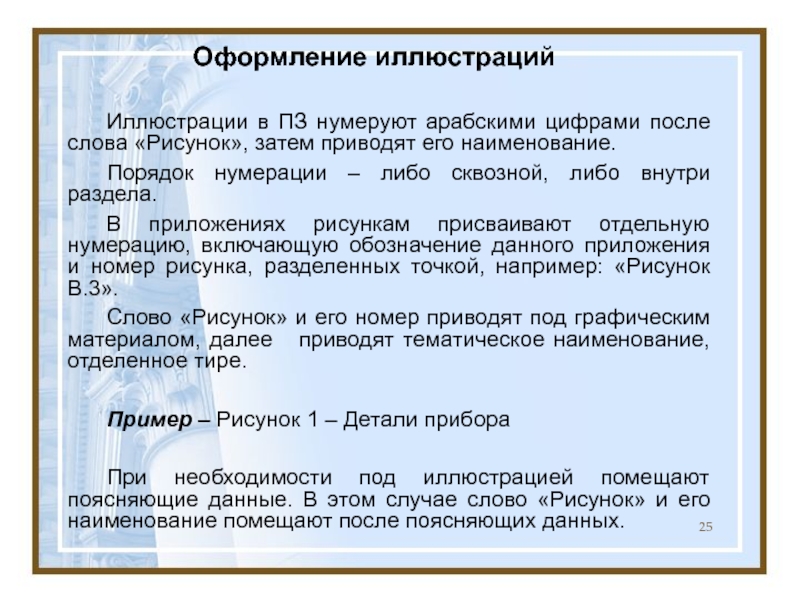

в ПЗ нумеруют арабскими цифрами после слова «Рисунок», затем приводят

его наименование.
Порядок нумерации – либо сквозной, либо внутри раздела.
В приложениях рисункам присваивают отдельную нумерацию, включающую обозначение данного приложения и номер рисунка, разделенных точкой, например: «Рисунок В.3».
Слово «Рисунок» и его номер приводят под графическим материалом, далее приводят тематическое наименование, отделенное тире.

Пример – Рисунок 1 – Детали прибора

При необходимости под иллюстрацией помещают поясняющие данные. В этом случае слово «Рисунок» и его наименование помещают после поясняющих данных.

Формулы и уравнения

Формулы и уравнения следует выделять в отдельную

строку.
Выше и ниже каждой формулы или уравнения должно быть оставлено не менее одной свободной строки.
При переносе формулы на знаке, символизирующем операцию умножения, применяют знак (х).
Пояснения значений символов и числовых коэффициентов следует приводить непосредственно под формулой в той же последовательности, в которой они даны в формуле.
Значение каждого символа и числового коэффициента следует давать с новой строки. Первую строку пояснения начинают со слова «где» без двоеточия, с начала строки.
Пример – Плотность каждого образца ρ, кг/м3, вычисляют по формуле




Допускается нумерация формул в пределах раздела. Формулы, следующие одна за другой и не разделенные текстом, разделяют запятой.

m
v

где m- масса оразца, кг

V- объем образца, м3

… (см. раздел 5)‏;
2 … (см. 3.2.1)
3 «…..по формуле

(3.3)»;
4 «…на рисунке А.2 (приложения А);

Для записи нормативной ссылки указывается краткое обозначение ссылочного документа без цифр, обозначающих его год принятия. При ссылке в тексте на несколько стандартов повторяют индексы стандартов.

Пример
ГОСТ Р 1.0; ГОСТ Р 1.2 и т. д.

В конце текста примечания ставят точку.
Примечание к таблице помещают

в конце таблицы над линией, обозначающей окончание таблицы.
Одно примечание не нумеруют, а после слова «П р и м е ч а н и е» ставят тире.

Пример
П р и м е ч а н и е - _____________________________________
Несколько примечаний нумеруют по порядку арабскими цифрами. При этом после слова «Примечания» не ставят двоеточие.

П р и м е ч а н и я
1 ________________________________________________
2 __________________________________________
Примечания выделяют в текстовых документах уменьшенным размером шрифта.
Слово «Примечание» выделяют разрядкой.

«*»или цифру со скобкой.
Текст сноски располагают в конце страницы, на

которой приведено поясняемое слово (словосочетание или данные), а сноску, относящуюся к данным таблицы - в конце таблицы над линией, обозначающей окончание таблицы.
Пример
Стандарт предприятия (СТП) - документ по стандартизации, …………………………………….разработок *.
________________
* Определения установлены Федеральным законом Российской Федерации «О техническом регулировании» от 27.12.2002 № 184-ФЗ.

015.

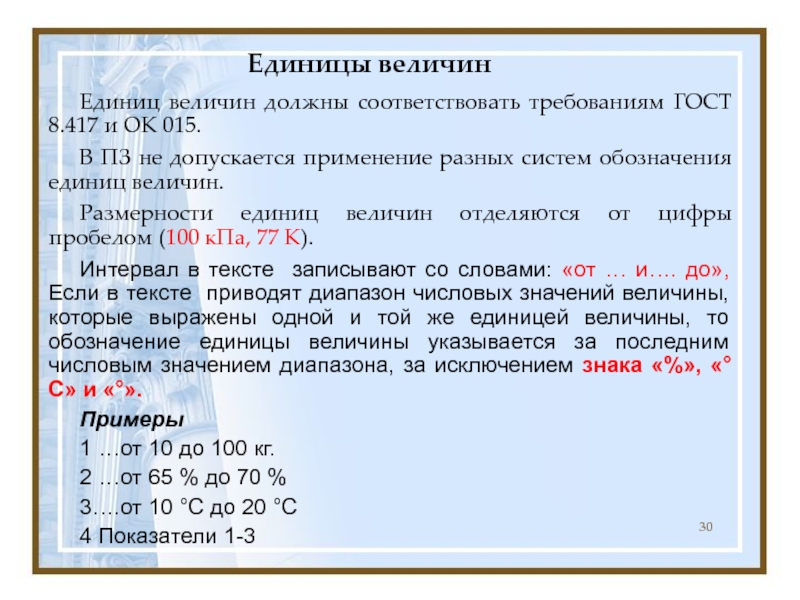

В ПЗ не допускается применение разных систем обозначения единиц величин.

Размерности единиц величин отделяются от цифры пробелом (100 кПа, 77 К).
Интервал в тексте записывают со словами: «от … и…. до», Если в тексте приводят диапазон числовых значений величины, которые выражены одной и той же единицей величины, то обозначение единицы величины указывается за последним числовым значением диапазона, за исключением знака «%», «°С» и «°».
Примеры
1 …от 10 до 100 кг.
2 …от 65 % до 70 %
3….от 10 °С до 20 °С
4 Показатели 1-3

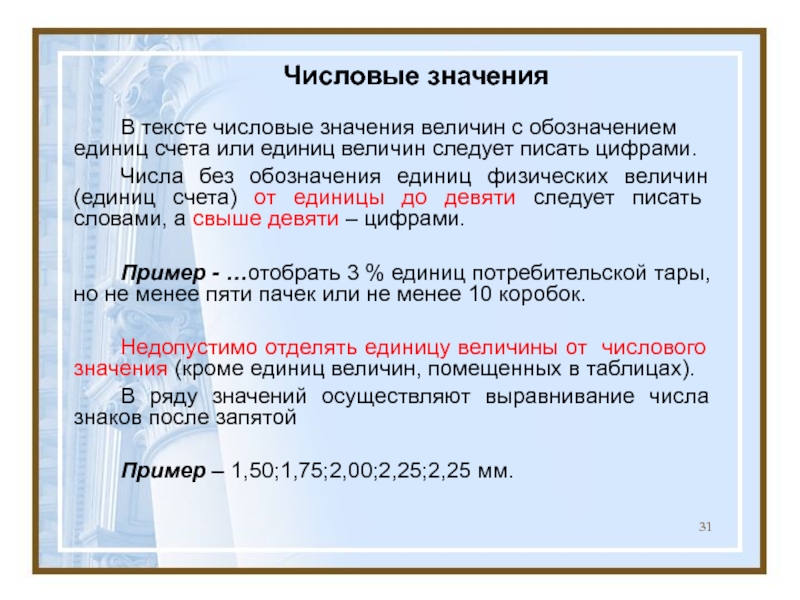

или единиц величин следует писать цифрами.
Числа без обозначения единиц

физических величин (единиц счета) от единицы до девяти следует писать словами, а свыше девяти – цифрами.

Пример - …отобрать 3 % единиц потребительской тары, но не менее пяти пачек или не менее 10 коробок.

Недопустимо отделять единицу величины от числового значения (кроме единиц величин, помещенных в таблицах).
В ряду значений осуществляют выравнивание числа знаков после запятой

Пример – 1,50;1,75;2,00;2,25;2,25 мм.

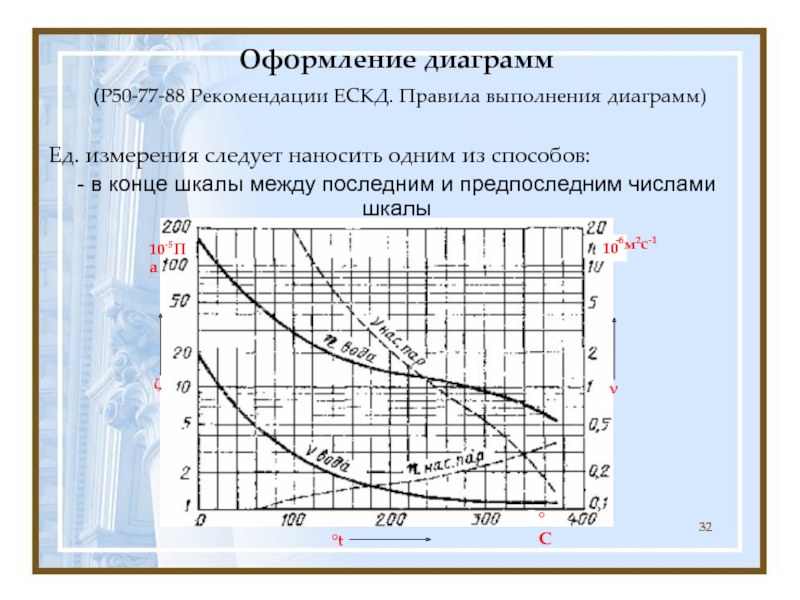

наносить одним из способов:
- в конце шкалы между последним и

предпоследним числами шкалы

10

10-5Па

-6м2с-1

°С

°t

ζ

ν

Скорость вытяжки, м/мин
Макс. диаметр заготовки мм,
1-без смазки; 2-маловязкое масло; 3

- олеат кальция;
4 - графит с жиром; 5 – ланолин

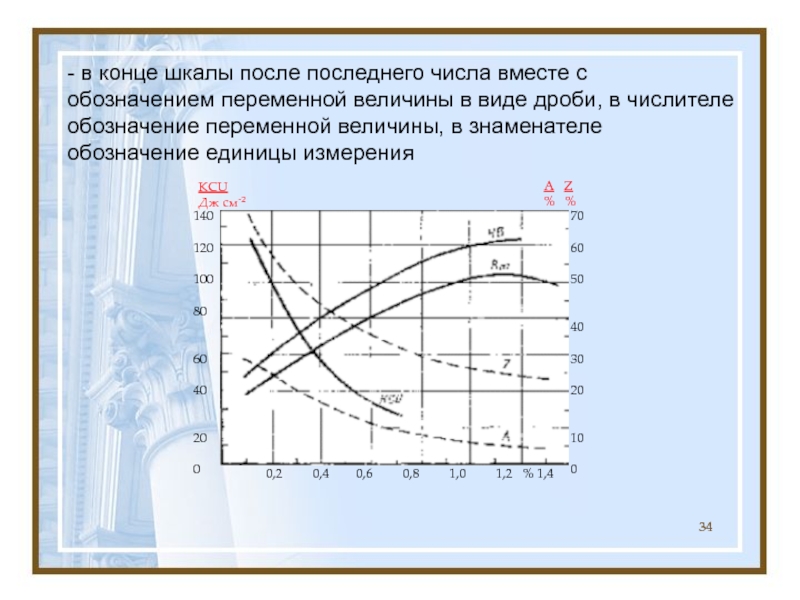

переменной величины в виде дроби, в числителе обозначение переменной величины,

в знаменателе обозначение единицы измерения

2 или по ГОСТ Р 21.1101 форма 5, при этом

последующие листы снабжаются рамкой и основной надписью упрощенной формы, приведенной в МР КубГТУ 4.4.3
Основная надпись для текстовых документов ГОСТ 2.104 форма 2








в графе 1- наименование изделия или наименование документа;
в графе 2- обозначение документа по ГОСТ 2.201.

(1)

(2)

ГОСТ 21.1101 форма 5
в графе 1- обозначение документа;
в графе

5- наименование изделия или наименование документа

выполняется, как правило, на листах формата А1 по ГОСТ 2.301.
Состав

и объем иллюстративной части определяется в задании на проектирование.
Масштабы изображений на чертежах и их обозначения должны соответствовать ГОСТ 2.302.
Чертежи всех отраслей промышленности и строительства выполняются в соответствии с требованиями стандартов ЕСКД и СПДС, а также строительных норм (СН) и строительных норм и правил (СНиП), утвержденных Госстроем России.

Основная надпись

В зависимости от вида КП(Р), ВКР и специфики проектируемого объекта на листах графической части основную надпись приводят по форме 1 ГОСТ 2.104, форме 3 и форме 4 ГОСТ Р 21.1101.

для чертежей и схем
в графе 1- наименование изделия, наименование

документа;
в графе 2 - обозначение документа по ГОСТ 2.201;
в графе 3 - обозначение материала детали, графу заполняют только для чертежей деталей.

(2)

(1)

(3)

для чертежей строительных изделий
в графе

1 - обозначение документа, основного компонента;
в графе 2 - наименование предприятия или другого объекта строительства;
в графе 3 - наименование здания;
в графе 4 – наименование изображений

для чертежей строительных изделий
в графе 1 - обозначение документа, основного

компонента;
в графе 5 - наименование изделия или наименование документа;
в графе 23 - обозначение материала детали.

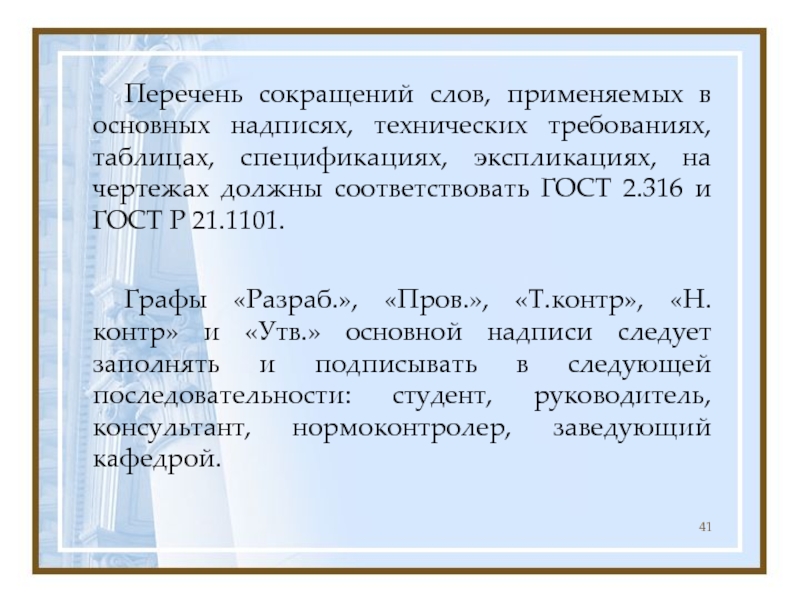

спецификациях, экспликациях, на чертежах должны соответствовать ГОСТ 2.316 и ГОСТ

Р 21.1101.

Графы «Разраб.», «Пров.», «Т.контр», «Н.контр» и «Утв.» основной надписи следует заполнять и подписывать в следующей последовательности: студент, руководитель, консультант, нормоконтролер, заведующий кафедрой.

соответствии с ГОСТ 2.605.

Демонстрационный плакат должен содержать:
заголовок;
изобразительную часть (рисунки, схемы,

диаграммы);
условное цветное обозначение, применяемое для электрических, кинематических, гидравлических и других видов схем;
пояснительный текст (при необходимости).

Пояснительный текст плаката располагают на свободном поле листа.

Составные части изделия, изображенные на плакате, должны иметь сквозную нумерацию. Номера позиций должны располагаться на линиях-выносках в возрастающем порядке. Линии-выноски должны быть выполнены в соответствии с требованиями ГОСТ 2.316.

Наименования составных частей на плакатах допускается проставлять на линиях-выносках, не нумеруя их.

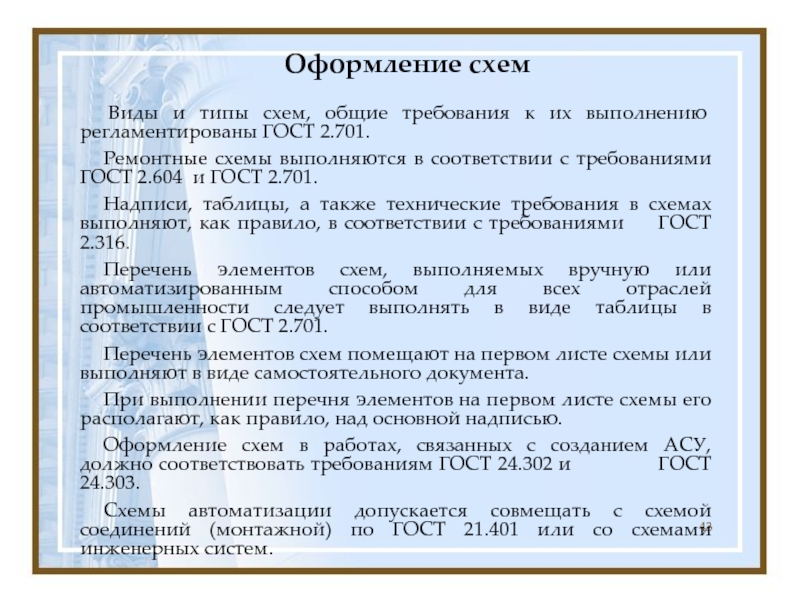

выполнению регламентированы ГОСТ 2.701.
Ремонтные схемы выполняются в соответствии с требованиями

ГОСТ 2.604 и ГОСТ 2.701.
Надписи, таблицы, а также технические требования в схемах выполняют, как правило, в соответствии с требованиями ГОСТ 2.316.
Перечень элементов схем, выполняемых вручную или автоматизированным способом для всех отраслей промышленности следует выполнять в виде таблицы в соответствии с ГОСТ 2.701.
Перечень элементов схем помещают на первом листе схемы или выполняют в виде самостоятельного документа.
При выполнении перечня элементов на первом листе схемы его располагают, как правило, над основной надписью.
Оформление схем в работах, связанных с созданием АСУ, должно соответствовать требованиям ГОСТ 24.302 и ГОСТ 24.303.
Схемы автоматизации допускается совмещать с схемой соединений (монтажной) по ГОСТ 21.401 или со схемами инженерных систем.

для изделий всех отраслей промышленности и строительства по ГОСТ 2.721

.
Условные обозначения приборов, средств автоматизации и линий связи, применяемых при выполнении схем автоматизации технологических процессов, разрабатываемых для строительства предприятий, зданий и сооружений всех отраслей промышленности установлены в ГОСТ 21.404.

проектной, рабочей документации, а также отчетной технической по инженерным изысканиям

для строительства следует руководствоваться положениями соответствующих стандартов СПДС, а также стандартами ЕСКД.
Каждый лист графического и текстового документа, оформляют основной надписью и дополнительными графами к ней.

здания, сооружения тонкими штрихпунктирными линиями с длинными штрихами, обозначают арабскими

цифрами и прописными буквами русского алфавита в кружках диаметром 6 - 12 мм. Размер шрифта для обозначения координационных осей, позиций (марок), наименований и обозначений изображений должен быть на один-два номера больше размера шрифта, принятого для размерных чисел на том же чертеже.

следует выполнять в соответствии с рисунком







Цифрами условно обозначена последовательность

расположения слоев конструкций и надписей на полках линий-выносок.

линий-выносок, проводимых от изображений элементов конструкций зданий или сооружений;
-

рядом с изображением - без линии-выноски;
в пределах контуров изображенных элементов в соответствии с рисунком.











Линию-выноски, как правило, заканчивают точкой.

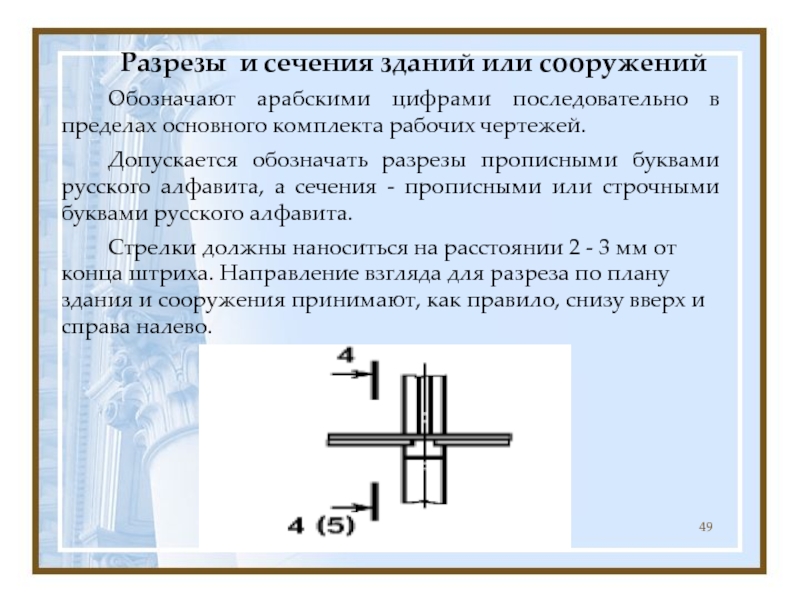

в пределах основного комплекта рабочих чертежей.
Допускается обозначать разрезы прописными

буквами русского алфавита, а сечения - прописными или строчными буквами русского алфавита.
Стрелки должны наноситься на расстоянии 2 - 3 мм от конца штриха. Направление взгляда для разреза по плану здания и сооружения принимают, как правило, снизу вверх и справа налево.

тремя десятичными знаками, отделенными от целого числа запятой.
Отметки уровней на

фасадах, разрезах и сечениях помещают на выносных линиях (или на линиях контура) и выполняют сплошными тонкими линиями с длиной штрихов 2 - 4 мм под углом 45° к выносной линии или линии контура.

плоскостей указывают стрелкой, над которой при необходимости проставляют числовое значение

уклона в процентах или в виде отношения единицы высоты плоскости к соответствующей горизонтальной проекции.

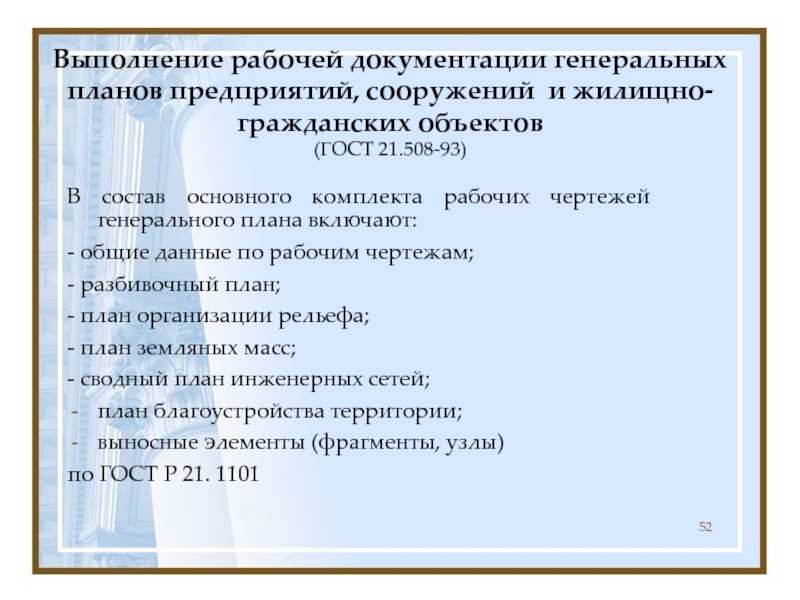

(ГОСТ 21.508-93)
В состав основного комплекта рабочих чертежей генерального плана включают:
-

общие данные по рабочим чертежам;
- разбивочный план;
- план организации рельефа;
- план земляных масс;
- сводный план инженерных сетей;
план благоустройства территории;
выносные элементы (фрагменты, узлы)
по ГОСТ Р 21. 1101

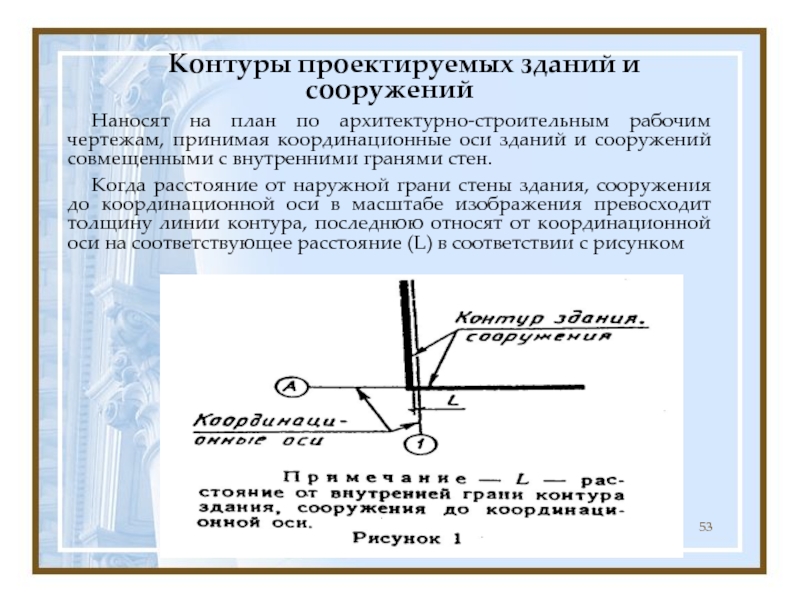

архитектурно-строительным рабочим чертежам, принимая координационные оси зданий и сооружений совмещенными

с внутренними гранями стен.
Когда расстояние от наружной грани стены здания, сооружения до координационной оси в масштабе изображения превосходит толщину линии контура, последнюю относят от координационной оси на соответствующее расстояние (L) в соответствии с рисунком

На чертежах генерального плана изображения выполняют линиями по ГОСТ

2.303:
- сплошными толстыми - основные контуры проектируемых зданий и сооружений (кроме зданий и сооружений на плане земляных масс), "красную" линию, проектные горизонтали с отметками, кратными 0,50 и 1,00 м;
- штриховой тонкой - линии "нулевых" работ и перелома проектного рельефа;
- штрихпунктирной очень толстой с двумя точками - условную границу территории проектируемого предприятия, здания, сооружения;
- сплошной тонкой - проектируемые здания, сооружения на плане земляных масс и все остальные элементы генерального плана.

1:1000,

фрагменты планов - в масштабе 1:200,
узлы - в масштабе 1:20.
Допускается планы выполнять в масштабе 1:2000, узлы - в масштабе 1:10.
Масштаб изображения указывают в основной надписи после наименования изображения.
Если на листе помещено несколько изображений, выполненных в разных масштабах, то масштабы указывают на поле чертежа под наименованием каждого изображения.
Малые архитектурные формы выполняют упрощенно в масштабе чертежа или условными графическими обозначениями по ГОСТ 21.204.

(кроме плана земляных масс).
В графах экспликации зданий и сооружений

указывают:
- в графе "Координаты квадрата сетки" - координаты нижнего левого угла квадрата строительной геодезической сетки, в пределах которого на изображении здания и сооружения нанесен его номер (при необходимости).

Экспликация зданий и сооружений

предприятий производственного назначения

Приводят по форме 4 ГОСТ 21.501-93

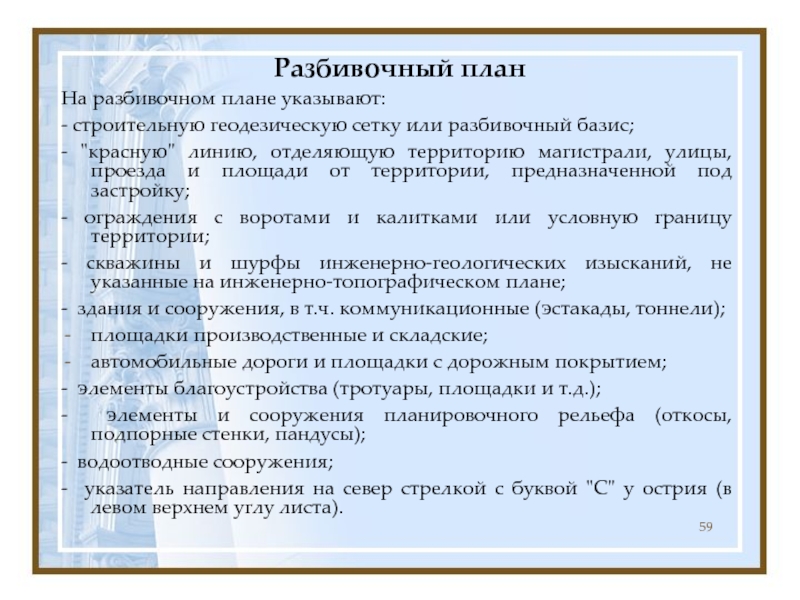

базис;
- "красную" линию, отделяющую территорию магистрали, улицы, проезда и

площади от территории, предназначенной под застройку;
- ограждения с воротами и калитками или условную границу территории;
- скважины и шурфы инженерно-геологических изысканий, не указанные на инженерно-топографическом плане;
- здания и сооружения, в т.ч. коммуникационные (эстакады, тоннели);
площадки производственные и складские;
автомобильные дороги и площадки с дорожным покрытием;
- элементы благоустройства (тротуары, площадки и т.д.);
- элементы и сооружения планировочного рельефа (откосы, подпорные стенки, пандусы);
- водоотводные сооружения;
- указатель направления на север стрелкой с буквой "С" у острия (в левом верхнем углу листа).

правом углу;

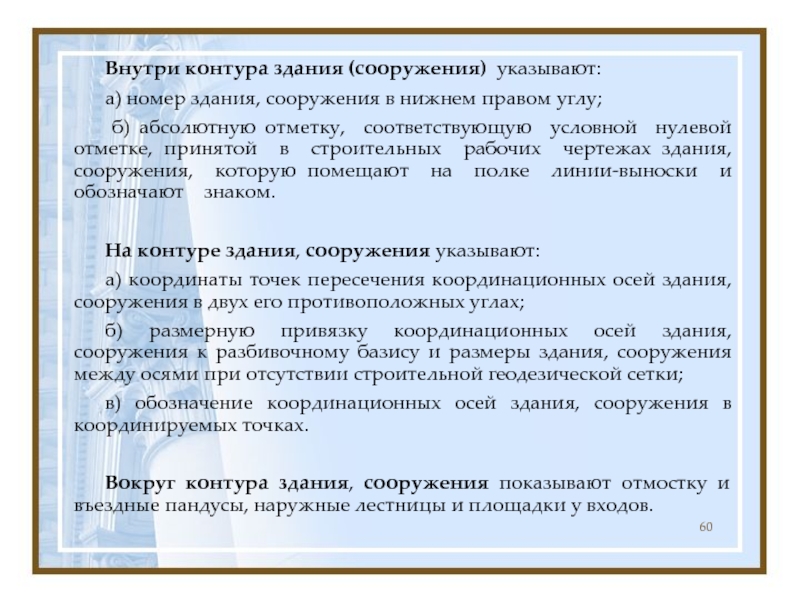

б) абсолютную отметку, соответствующую условной нулевой отметке, принятой

в строительных рабочих чертежах здания, сооружения, которую помещают на полке линии-выноски и обозначают знаком.

На контуре здания, сооружения указывают:
а) координаты точек пересечения координационных осей здания, сооружения в двух его противоположных углах;
б) размерную привязку координационных осей здания, сооружения к разбивочному базису и размеры здания, сооружения между осями при отсутствии строительной геодезической сетки;
в) обозначение координационных осей здания, сооружения в координируемых точках.

Вокруг контура здания, сооружения показывают отмостку и въездные пандусы, наружные лестницы и площадки у входов.

и изображения выполняют по ГОСТ 21.204
- зданий и сооружений:

проектные

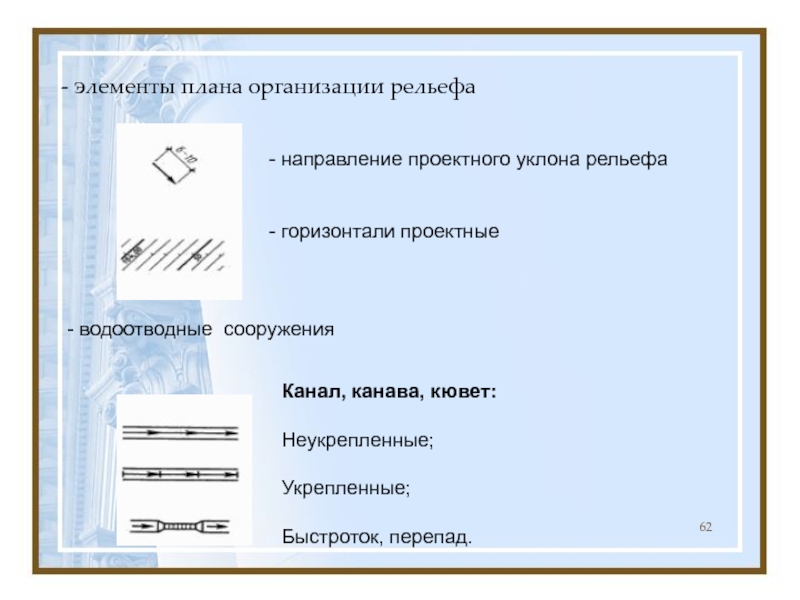

- водоотводные сооружения
Канал, канава, кювет:

Неукрепленные;

Укрепленные;

Быстроток, перепад.

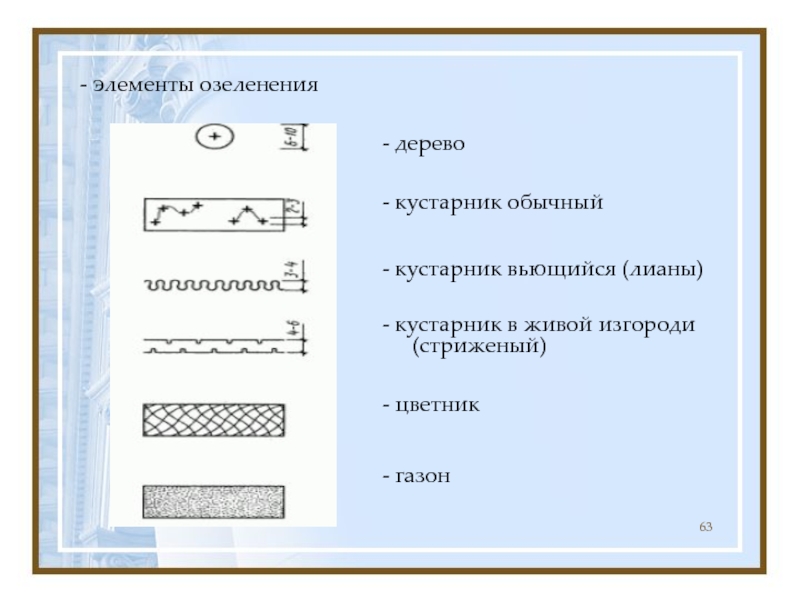

изгороди (стриженый)

- цветник

- газон

- элементы озеленения

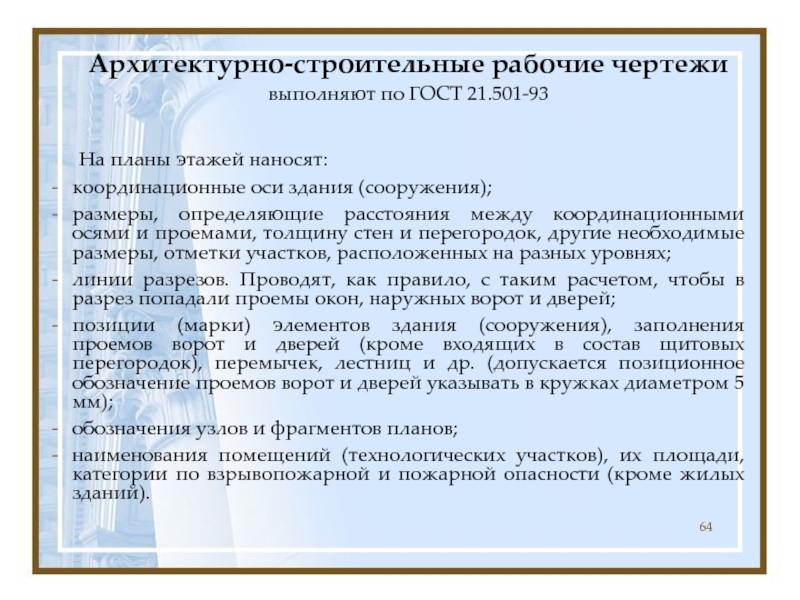

оси здания (сооружения);
размеры, определяющие расстояния между координационными осями и проемами,

толщину стен и перегородок, другие необходимые размеры, отметки участков, расположенных на разных уровнях;
линии разрезов. Проводят, как правило, с таким расчетом, чтобы в разрез попадали проемы окон, наружных ворот и дверей;
позиции (марки) элементов здания (сооружения), заполнения проемов ворот и дверей (кроме входящих в состав щитовых перегородок), перемычек, лестниц и др. (допускается позиционное обозначение проемов ворот и дверей указывать в кружках диаметром 5 мм);
обозначения узлов и фрагментов планов;
наименования помещений (технологических участков), их площади, категории по взрывопожарной и пожарной опасности (кроме жилых зданий).

подчеркивают. Категории помещений (технологических участков) проставляют под их наименованием в

прямоугольнике размером 5×8 (h) мм.
Допускается наименования помещений (технологических участков), их площади и категории приводить в экспликации по форме 2. В этом случае на планах вместо наименований помещений (технологических участков) проставляют их номера.

толстой основной линией, видимые линии контуров, не попадающие в плоскость

сечения - сплошной тонкой линией.

в характерных местах разреза и фасада (крайние, у деформационных швов,

несущих конструкций, в местах перепада высот и т. п.), с размерами, определяющими расстояния между ними (только на разрезах) и общее расстояние между крайними осями;
отметки, характеризующие расположение элементов несущих и ограждающих конструкций по высоте;
размеры и привязки по высоте проемов, отверстий, ниш и гнезд в стенах и перегородках, изображенных в разрезах;
позиции (марки) элементов здания (сооружения), не указанные на планах;
обозначения узлов и фрагментов разрезов и фасадов.

из стеклоблоков
П р и м е ч а н и

е – на чертежах в масштабе 1:200 и мельче допускается обозначение всех видов перегородок одной сплошной линией

- проемы
Проем (проектируемый без заполнения


- проем, подлежащий пробивке в существующей стене, перегородке, покрытии, перекрытии

- проем в существующей стене, перегородке, покрытии, перекрытии, подлежащей заделке

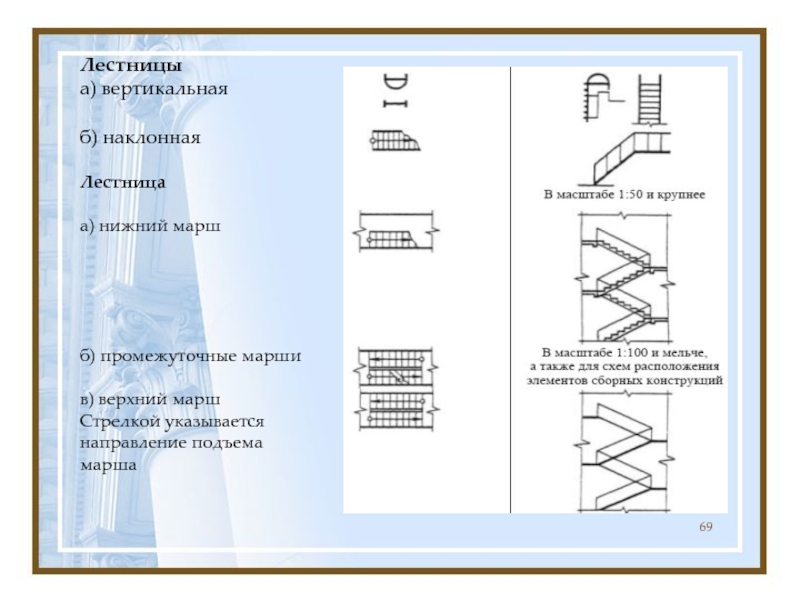

направление подъема марша

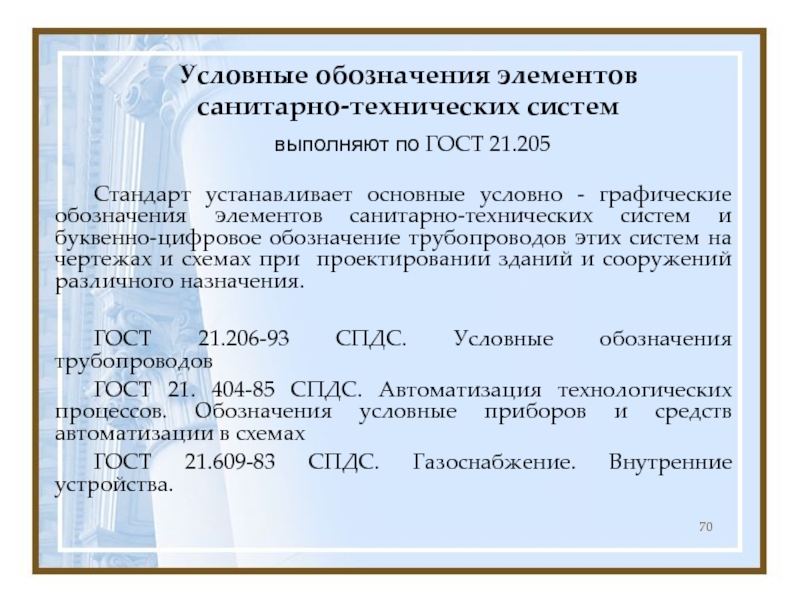

основные условно - графические обозначения элементов санитарно-технических систем и буквенно-цифровое

обозначение трубопроводов этих систем на чертежах и схемах при проектировании зданий и сооружений различного назначения.

ГОСТ 21.206-93 СПДС. Условные обозначения трубопроводов
ГОСТ 21. 404-85 СПДС. Автоматизация технологических процессов. Обозначения условные приборов и средств автоматизации в схемах
ГОСТ 21.609-83 СПДС. Газоснабжение. Внутренние устройства.

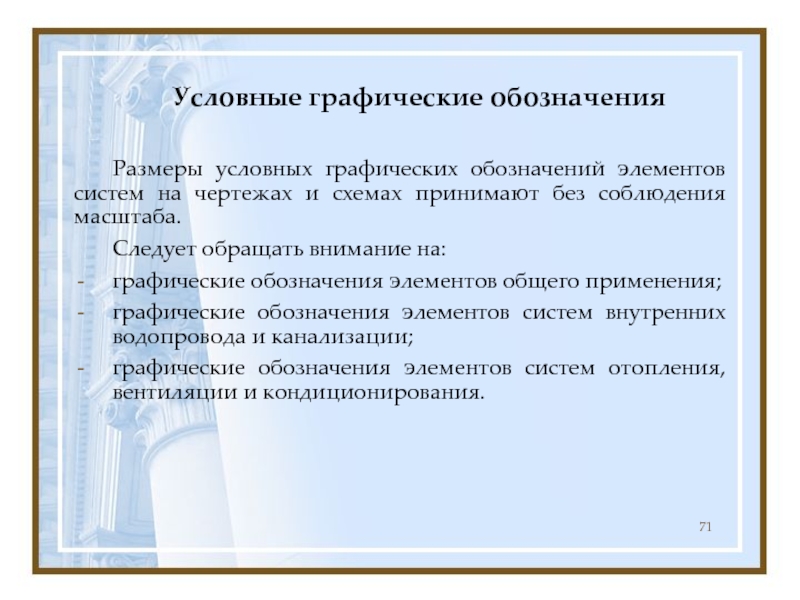

и схемах принимают без соблюдения масштаба.
Следует обращать внимание на:

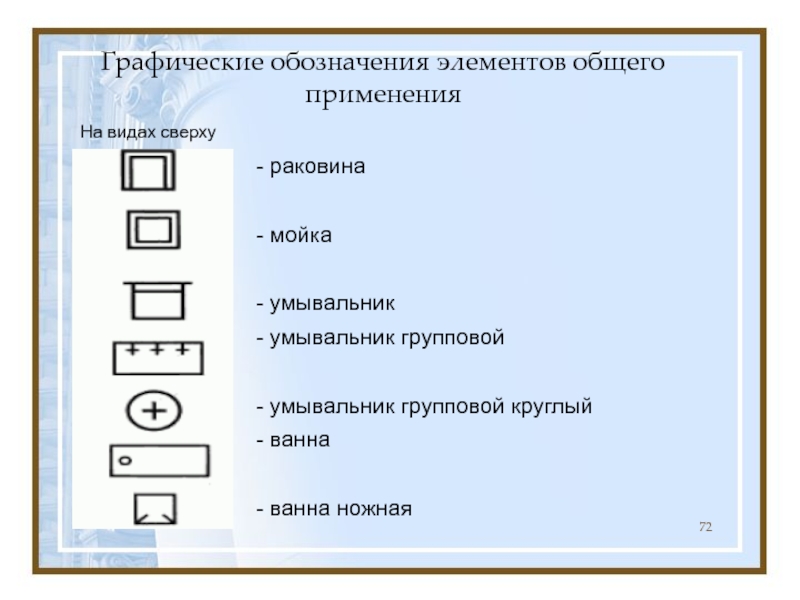

графические обозначения

элементов общего применения;
графические обозначения элементов систем внутренних водопровода и канализации;
графические обозначения элементов систем отопления, вентиляции и кондиционирования.

умывальник групповой круглый
- ванна

- ванна ножная




На видах сверху

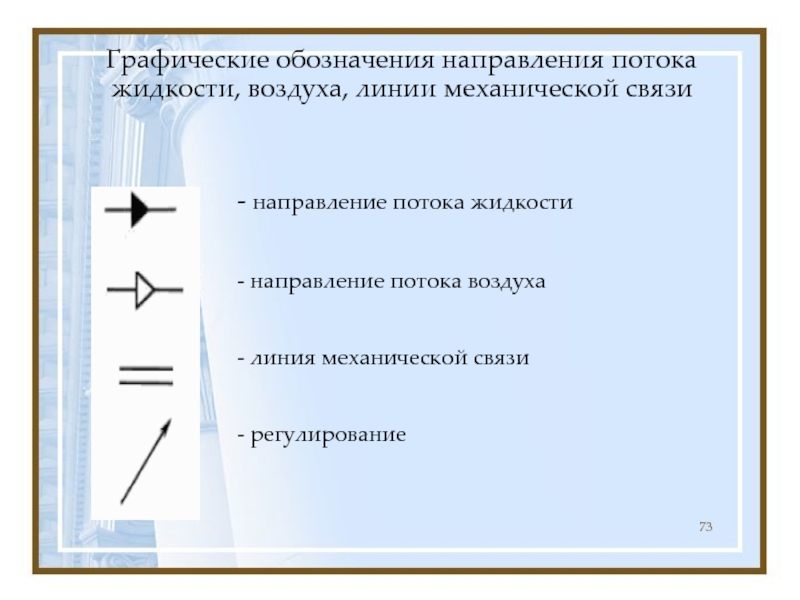

потока жидкости

- направление потока воздуха

- линия механической связи

- регулирование

двойной регулировки

- смеситель

- смеситель с душевой сеткой

- водомер

производственный
- общее обозначение В3
-оборотной воды, подающей В4

….........................................
2 Канализация К0
………………………………
3 Теплопровод Т0
………………………………..

от вида материалов выполняются по ГОСТ 2.306-68

должны соответствовать требованиям ГОСТ 2.119 и ГОСТ 2.120. и содержать:
изображения

изделия, текстовую часть и надписи, необходимые для понимания устройства изделия, взаимодействия его составных частей и принципа работы изделия;
наименование, а также обозначения тех составных частей изделия, для которых необходимо указать данные (технические характеристики, количество, и др.);
габаритные, установочные, монтажные, присоединительные размеры и др.;
схему (если она требуется);
технические характеристики изделия (если это необходимо).

указаны:
- размеры, предельные отклонения и другие данные, необходимые для изготовления

и контроля данной детали;
- шероховатость поверхностей детали, выполняемых по данному чертежу, независимо от метода их образования по ГОСТ 2.309;
- надписи, технические требования, и таблицы которые должны располагаться над основной надписью чертежа по ГОСТ 2.316;
- условные обозначения марки материала в соответствии со стандартами или техническими условиями на данный материал.

2.109-93 ЕСКД. Основные требования к чертежам.
На сборочных чертежах должны

быть указаны:
- габаритные и присоединительные размеры сборочной единицы;
- технические требования, предъявляемые к сборке изделия;
- номера позиций, указанные в спецификации сборочной единицы. Номера позиций наносятся на полках линий выносок, проводимых от изображений составных частей. Номера позиций указываются на тех изображениях, на которых соответствующие составные части проецируются как видимые, как правило, на основных видах и заменяющих их разрезах.

какой либо линии, заканчивают точкой.
Линию выноски, отводимую от линии видимого

и невидимого контура, а также от линий, обозначающих поверхности, заканчиваются стрелкой.


Примеры

чертежу поверхностях изделия, независимо от методов их образования, кроме поверхностей,

шероховатость которых не обусловлена требованиями конструкции

чертеже

требования

На чертеже излагают, группируя вместе однородные и близкие по

своему характеру требования.
Заголовок «Технические требования» не пишут.
Если необходимо указать техническую характеристику изделия, ее размещают отдельно от технических требований, с самостоятельной нумерацией пунктов, на свободном поле чертежа под заголовком «Техническая характеристика». Оба заголовка не подчеркивают.

тел. 2-91 ауд. Г-401-а
Благодарю за внимание
