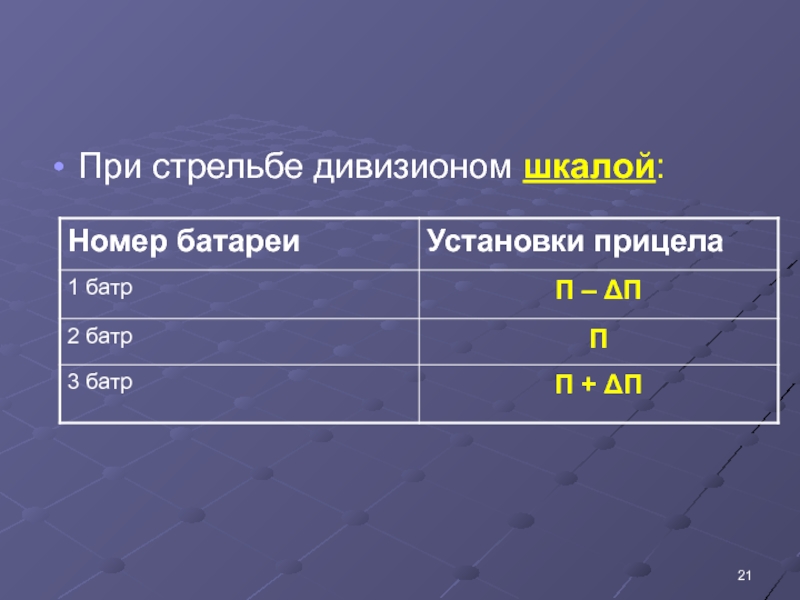

- 21. При стрельбе дивизионом шкалой:
- 22. СОБ рассчитывает и командует установку уровня:Ур=
- 23. СОБ командует доворот исчисленный от основного направления
- 24. 3. Определяет команду на построение веера по
- 25. Если в команде старшего командира (начальника) не
- 26. Характер цели – пехота укрытая, Фц=300, на
- 27. СОБ определяет расход снарядов на орудие–установку
- 28. При ведении огневого налета установленной продолжительности СОБ
- 29. б) определяет время на ведение методического
- 30. СОБ командует: «Прицел 151, 4 снаряда, беглый,
- 31. После 2х выстрелов методическим огнем каждым орудием
- 32. После 6 выстрелов на прицеле 148 командует:
- 33. После последнего выстрела на прицеле 148 СОБ
- 34. 2–ой вопрос : Расчет исчисленных установок для стрельбы, заполнение таблицы исчисленных установок.
- 35. Слайд 35
- 36. Слайд 36
- 37. Дирекционный угол основного направления стрельбы .Интервалы между орудиями 20 м.Рассчитаны поправки на заряде «Уменьшенном»
- 38. Слайд 38
- 39. Приложение к выписке из таблицы огня 1/10 апСписок целей

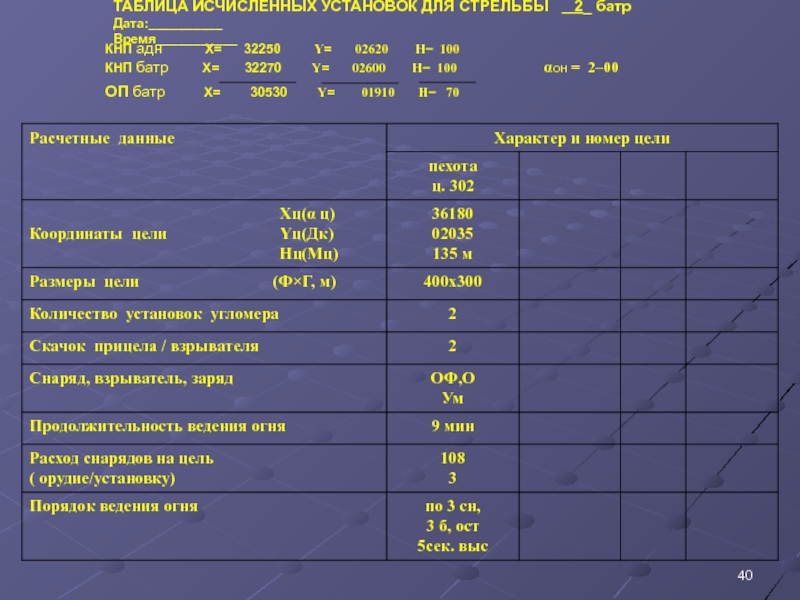

- 40. Слайд 40
- 41. Слайд 41
- 42. 3–й вопрос. Запись установок командирами орудий на щитах и изучение их номерами расчетов.
- 43. Суммарные индивидуальные поправки 1 орудия:Дальность 3000
- 44. ЗАПИСЬ ИСЧИСЛЕННЫХ УСТАНОВОК ДЛЯ СТРЕЛЬБЫ_1_ОРУДИЯ
- 45. ЗАПИСЬ ИСЧИСЛЕННЫХ УСТАНОВОК ДЛЯ СТРЕЛЬБЫ_1_ОРУДИЯ
- 46. Скачать презентанцию
Тема 5. «Боевая работа на закрытой огневой позиции при ведении огня»
Слайды и текст этой презентации

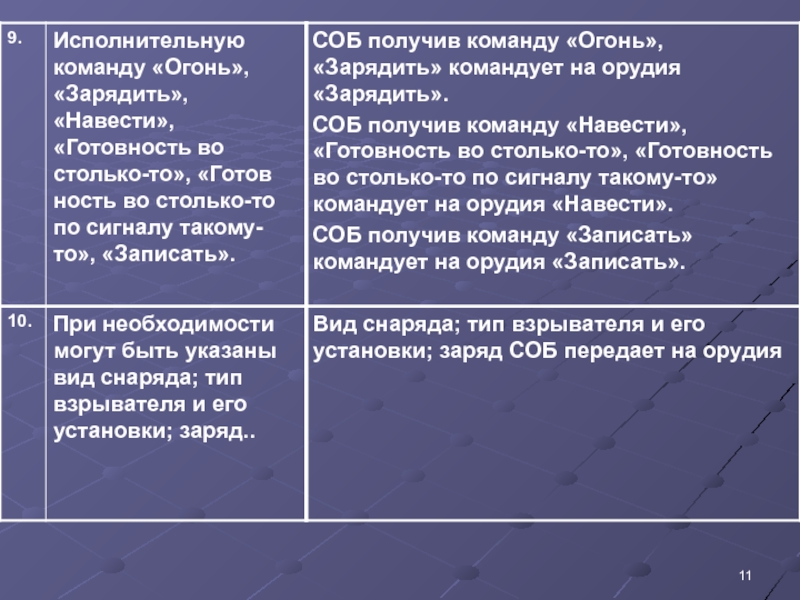

Слайд 11
Военная кафедра
Тольяттинского государственного университета
Вооруженные Силы
Российской Федерации

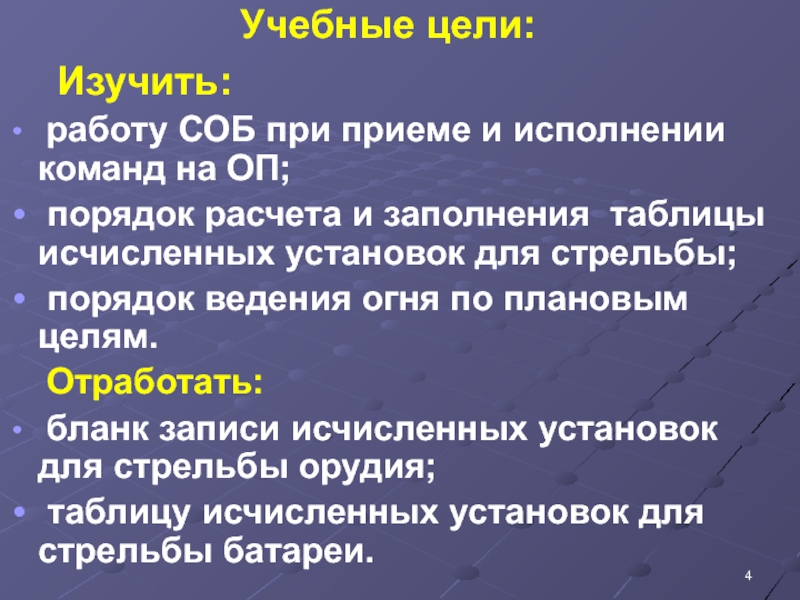

Слайд 4
Учебные цели:
Изучить:
работу СОБ при приеме и
исполнении команд на ОП;порядок расчета и заполнения таблицы исчисленных установок для стрельбы;
порядок ведения огня по плановым целям.
Отработать:
бланк записи исчисленных установок для стрельбы орудия;
таблицу исчисленных установок для стрельбы батареи.
Слайд 6Поражение противника огнем артиллерии составляет главное содержание ее боевых действий.
Управление
огнем дивизиона (батареи) – целенаправленная деятельность командира дивизиона и командиров
батарей по руководству подразделениями при выполнении огневых задач.Управление огнем дивизиона (батареи) включает:
получение огневых задач;
уяснение огневых задач;
принятие решения на выполнение огневых задач;
постановку огневых задач и контроль их выполнения.
Слайд 12 При выполнении огневых задач батареей при назначении способа
обстрела цели определяют:
число установок прицела;
величину скачка прицела (шкалы) и шкалы
взрывателя (трубки) при стрельбе снарядами с дистанционным взрывателем (трубкой);число установок угломера;
интервал веера и доворот вправо при двух установках угломера;
расход снарядов на орудие-установку.

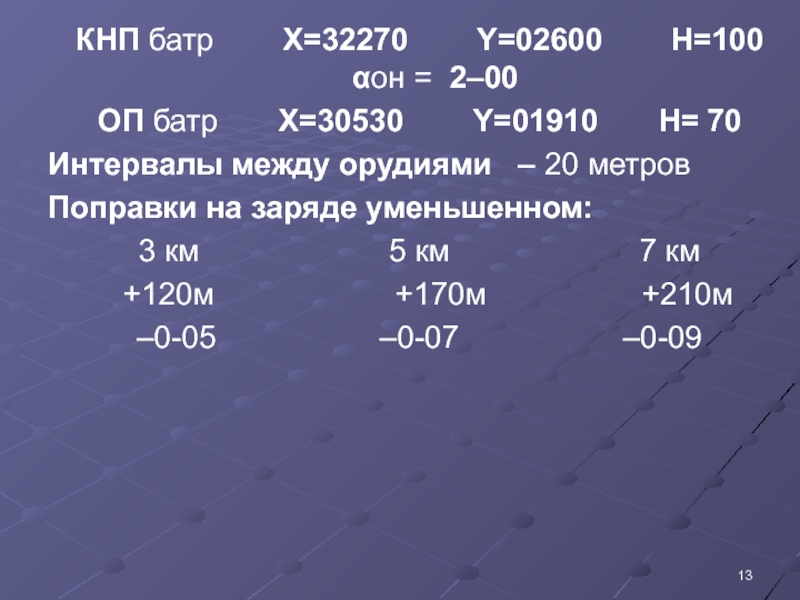

Слайд 13КНП батр Х=32270 =02600
Н=100
он = 2–00ОП батр Х=30530 =01910 Н= 70
Интервалы между орудиями – 20 метров
Поправки на заряде уменьшенном:
3 км 5 км 7 км
+120м +170м +210м
–0-05 –0-07 –0-09

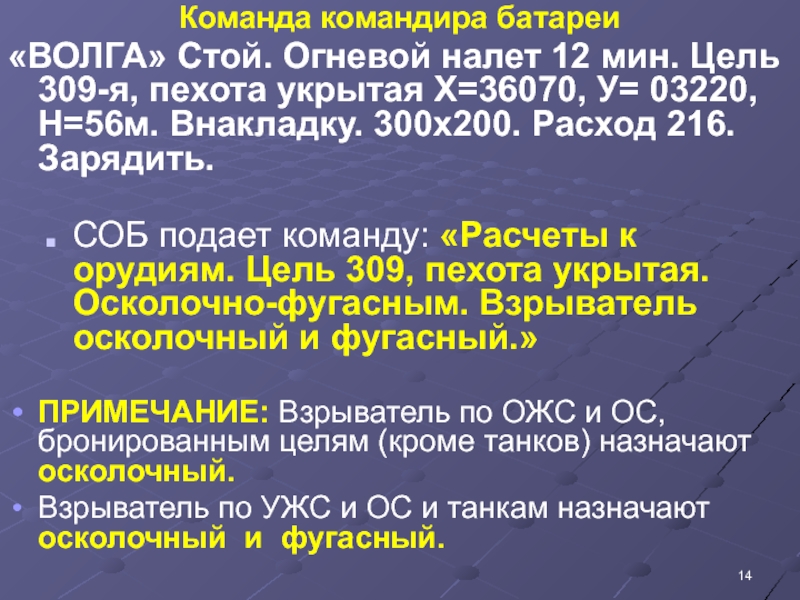

Слайд 14Команда командира батареи
«ВОЛГА» Стой. Огневой налет 12 мин. Цель 309-я,
пехота укрытая Х=36070, У= 03220, Н=56м. Внакладку. 300х200. Расход 216.
Зарядить.СОБ подает команду: «Расчеты к орудиям. Цель 309, пехота укрытая. Осколочно-фугасным. Взрыватель осколочный и фугасный.»
ПРИМЕЧАНИЕ: Взрыватель по ОЖС и ОС, бронированным целям (кроме танков) назначают осколочный.
Взрыватель по УЖС и ОС и танкам назначают осколочный и фугасный.
Слайд 15СОБ выбирает и командует на орудия заряд «Заряд Уменьшенный»
ПРИМЕЧАНИЕ: Заряд
и вид траектории выбирают с учетом дальности стрельбы, вида снаряда,
типа и установки взрывателя, характера цели и ее положения на местности с таким расчетом, чтобы обеспечивалось наибольшее поражающее действие снаряда по цели, и имелся запас дальности, необходимый для завершения пристрелки или переноса огня без изменения заряда (не менее 2000м).При настильной и навесной стрельбе наибольший или близкий к нему заряд выбирают при поражении открыто расположенных бронированных целей (танков, БМП, БТР, самоходных орудий и т.п.). в остальных случаях назначают наименьший заряд.
Слайд 18Хц =36070 Уц =03220
Хоп =30530 Уоп=01910
∆Х= +5540 ∆У=+1310
Н=
МРК : БРК = + ∆У:(+∆Х) = 1310 : 5540=
0,236462 ≈ 0,236α= 2-21
Кд= 1,0275
Д= БРК х Кд
=1,0275 х
5540= 5882
Определить полярные координаты цели с ОП если: Хоп =30530 Уоп=01910 Хц =36070 Уц =03220
Ответ: α = 2-21 Д = 5882
Слайд 19ПРИМЕЧАНИЕ: При стрельбе по целям Гц менее 100 м назначается
одна установка прицела.
При стрельбе по целям Гц 100 м и
более назначаются три установки прицела со скачком прицела с округлением в большую сторону ΔП = Г ( м ) .
3 х ∆Хтыс
П =151 ΔП= 200 = 3
3 х 24
СОБ подает команду « Шкала тысячных. Пр 151. 154. 148»
Слайд 20ПРИМЕЧАНИЕ: Порядок смены установок прицела:
При стрельбе батареей самостоятельно:
При стрельбе дивизионом батареями внакладку:
П
+ ΔПП
П - ΔП
Слайд 22 СОБ рассчитывает и командует установку уровня:
Ур= 30-00 + εц
+ Δαε
где εц= hц – hбатр угол
места цели0,001 Дт
Δαε поправка угла прицеливания на угол места цели, берется из таблиц стрельбы при значительных превышения цели.
Ур= 30-00 + 56 – 70 = 29-98
5,6
СОБ командует «Уровень 29–98»
Слайд 23СОБ командует доворот исчисленный от основного направления «Основное направление правее
0–14»
дци = дт+ Δ д= +0-21+(-0-08)=+0-13
СОБ определяет интервал веера и
подает команду на построение веера по ширине цели:1. Определяет Iв по ширине цели
Iв = Фц ( м ) = 300 = 0-09
nор х 0,001Д цт 6 х 5,6
2. Определяет интервал параллельного веера:
Iп = Iср = 20 = 0-04
0,001Д цт 5,6
где Iср – средний интервал между орудиями

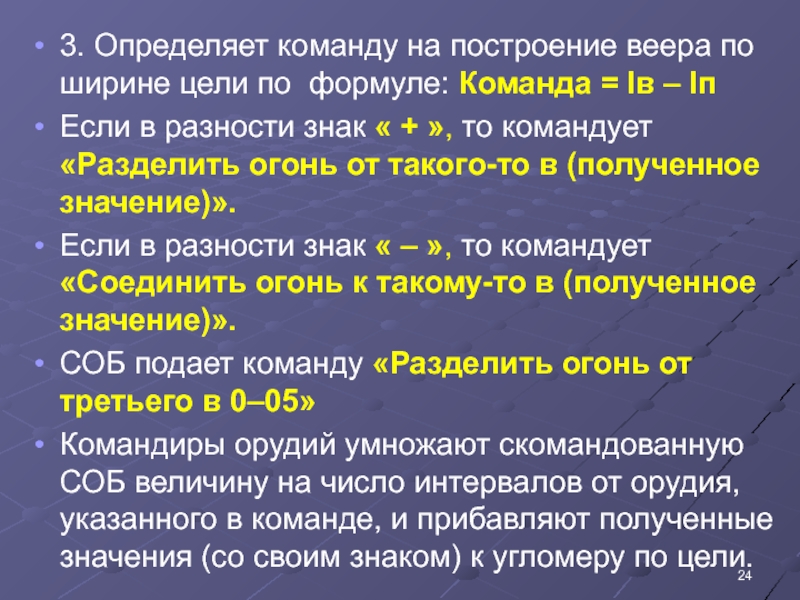

Слайд 243. Определяет команду на построение веера по ширине цели по
формуле: Команда = Iв – Iп
Если в разности знак «
+ », то командует «Разделить огонь от такого-то в (полученное значение)».Если в разности знак « – », то командует «Соединить огонь к такому-то в (полученное значение)».
СОБ подает команду «Разделить огонь от третьего в 0–05»
Командиры орудий умножают скомандованную СОБ величину на число интервалов от орудия, указанного в команде, и прибавляют полученные значения (со своим знаком) к угломеру по цели.
Слайд 25Если в команде старшего командира (начальника) не указано количество установок
угломера СОБ определяет и командует количество установок угломера.
ПРИМЕЧАНИЕ:
1. При
стрельбе по ОЖС и ОС и небронированным целям одна установка угломера назначается если на орудие приходится не более 50 метров фронта цели; две установки угломера если на орудие приходится более 50 метров фронта цели.2. При стрельбе по УЖС и ОС и бронированным целям одна установка угломера назначается если на орудие приходится не более 25 метров фронта цели; две установки угломера если на орудие приходится более 25 метров фронта цели.

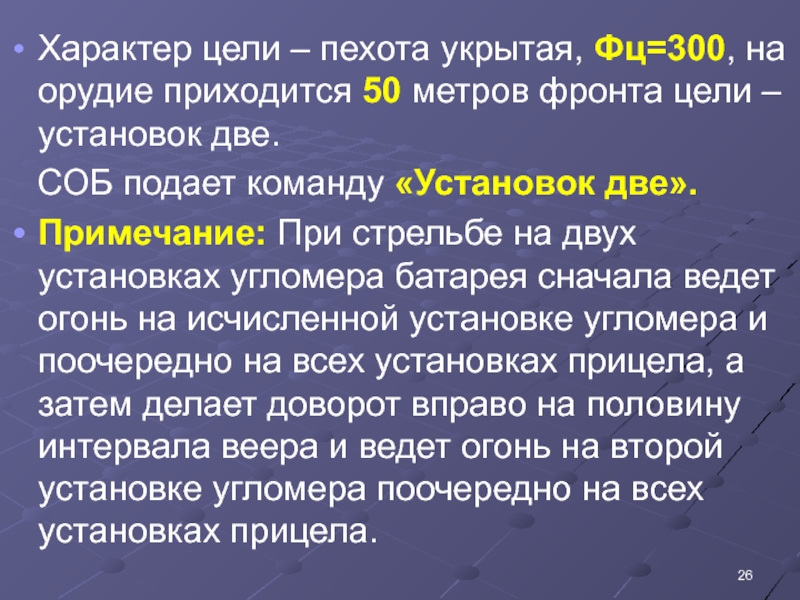

Слайд 26Характер цели – пехота укрытая, Фц=300, на орудие приходится 50
метров фронта цели – установок две.
СОБ подает команду
«Установок две». Примечание: При стрельбе на двух установках угломера батарея сначала ведет огонь на исчисленной установке угломера и поочередно на всех установках прицела, а затем делает доворот вправо на половину интервала веера и ведет огонь на второй установке угломера поочередно на всех установках прицела.
Слайд 27СОБ определяет расход снарядов на орудие–установку ( Nор–уст ).
Определяется
по формуле:
Nор–уст = N
= ____216__ = по 6сн.nор х nУП х nуу 6 х 3 х 2
где N – расход снарядов на батарею
nор – количество орудий в батарее
nуп – количество установок прицела
nуу – количество установок угломера
Слайд 28При ведении огневого налета установленной продолжительности СОБ определяет порядок ведения
огня для чего:
а) определяет время ведения беглого огня
( Т бегл ) и количество снарядов в серии беглого огня ( N бегл )Ведение огня по цели начинают серией беглого огня назначая 2 – 4 снаряда.
При назначении 2х снарядов время ведения беглого огня принимают равным – 30 сек;
а при назначении 4х снарядов – 1 минута
Т бегл = 1 мин.
Батарея за 1 минуту израсходует следующее количе- ство боеприпасов
N бегл = 4 сн х nор = 4 х 6 = 24 сн
Слайд 29б) определяет время на ведение методического огня
( Т мет.ог. )
Т мет.ог. = Тог.нал. – Т
бегл. = 12 мин – 1 мин = 11 мин = 660секв) определяет расход снарядов оставшихся для ведения методического огня (N мет.ог. )
N мет.ог. = N – N бегл. = 216 – 24 = 192 сн.
г) определяет темп методического огня
( Темп )
Темп = ___Т мет.ог___ = 660 = 3 сек
N мет.ог. 192
СОБ подает команду на орудия:
«по 6 снарядов, 4 снаряда беглый, остальные 3 секунды выстрел »
Слайд 30СОБ командует: «Прицел 151, 4 снаряда, беглый, зарядить». По готовности
орудий «Залпом, огонь». По выполнении залпа немедленно докладывает командиру батареи
: «ВИСЛА», «ВОЛГА» залп».Командиры орудий по израсходовании назначенного количества(4) снарядов в серии беглого огня докладывают СОБу «Такое-то очередь, расход четыре»
По окончании ведения беглого огня СОБ командует « 2 снаряда, 3 секунды выстрел, зарядить». По готовности орудий батареи командует: «Первое», «Второе» и т.д., выдерживая темп огня (3 сек).
Слайд 31После 2х выстрелов методическим огнем каждым орудием на прицеле 151
командует: «Прицел 154, 6 снарядов, зарядить»,
а по готовности орудий батареи командует «Первое», «Второе» и т д.После 6 выстрелов каждым орудием на прицеле 154 командует: «Прицел 148, 6 снарядов, зарядить», по готовности орудий батареи – «Первое», «Второе» и т.д.
Слайд 32После 6 выстрелов на прицеле 148 командует: «Прицел 151, правее
0-04, 6 снарядов, зарядить» а по готовности орудий батареи командует
«Первое», «Второе» и т д.После 6 выстрелов методическим огнем каждым орудием на прицеле 151 командует: «Прицел 154, 6 снарядов, зарядить», а по готовности орудий батареи командует «Первое», «Второе» и т д.
После 6 выстрелов каждым орудием на прицеле 154 командует: «Прицел 148, 6 снарядов, зарядить», по готовности орудий батареи – «Первое», «Второе» и т.д.
Слайд 33После последнего выстрела на прицеле 148 СОБ командует: «Стой. Записать.
Цель 309-я», командиры орудий докладывают: «Такое-то по цели 309-й стрельбу
закончило, расход 36».СОБ после приема докладов командиров орудий об окончании стрельбы и расходе боеприпасов докладывает командиру батареи и на ПУОД: «ВИСЛА», «ВОЛГА» по цели 309-й стрельбу закончила. Расход 216»
Слайд 34 2–ой вопрос : Расчет исчисленных установок для стрельбы, заполнение
таблицы исчисленных установок.
Слайд 37Дирекционный угол основного направления стрельбы
.
Интервалы между орудиями 20 м.
Рассчитаны
поправки на заряде «Уменьшенном»

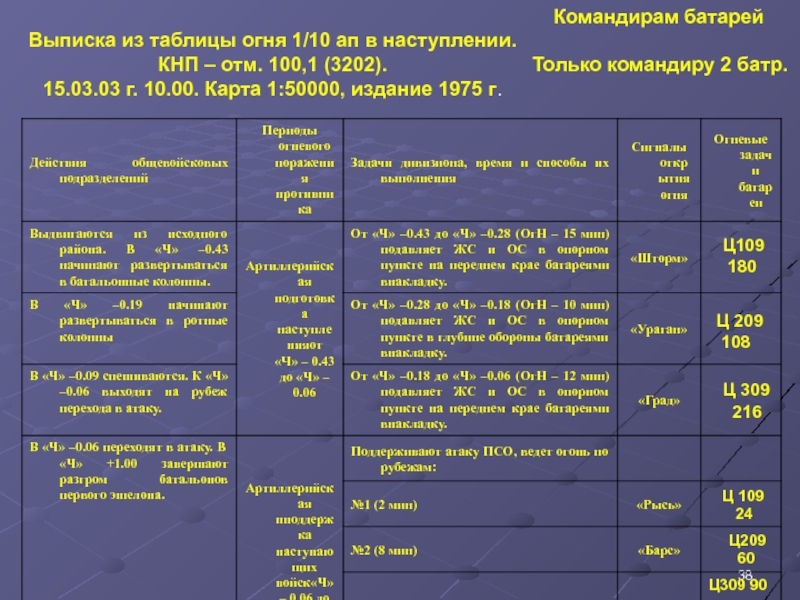

Слайд 38
Командирам батарей
Выписка из таблицы огня 1/10 ап в наступлении.
КНП – отм. 100,1 (3202).
15.03.03 г. 10.00. Карта 1:50000, издание 1975 г.
Только командиру 2 батр.
Ц109
180
Ц 209
108
Ц 309
216
Ц 109
24
Ц209
60
Слайд 43Суммарные индивидуальные поправки 1 орудия:
Дальность 3000
4000 5000
6000Прицел (тыс) 53 82 117 156
Ур –0-02 –0-03 –0-04 –0-05
Угл –0-04 –0-05 –0-06 –0-07
