Слайд 3Достоинства и недостатки подшипников скольжения
Достоинства опор скольжения:
1.Возможность выполнения разъёмной
конструкции подшипников.
2.Пониженный шум и вибрации при работе.
3.Возможность работы
при значительных ударных
нагрузках за счёт
демпфирующего действия масляной прослойки.
Слайд 4Материалы вкладышей
Баббиты – сплавы на основе олова или свинца.
Характеризуются:
1.Низкой твёрдостью и, как следствие,
хорошей прирабатываемостью.
2.Удержанием на поверхности
толстых масляных плёнок.
3.Большой теплопроводностью.
Баббит Б-83 – (83% олово, 11% сурьма, 6% медь),
Сурьма (антимоний) – серебристо – белый, блестящий, очень
хрупкий металл с плотностью 6,67.
Недостаток баббитов – низкая температура плавления t =110 C.
Наносятся заливкой в расплавленном состоянии
на стальную основу вкладыша.
Слайд 5Бронзы – сплавы меди со свинцом, оловом, железом, алюминием.
Твёрже
баббитов, хуже прирабатываются, требуют улучшенной смазки и
увеличенной поверхности цапф
для уменьшения износа. Зато имеют температуру плавления t =1000 C.
Свинцовистая бронза С-30 – (30% свинец, 70% медь). Хорошо сопротивляется
усталостным разрушениям, но требует твёрдых и хорошо обработанных поверхностей
цапф. Наносится на вкладыш заливкой в расплавленном состоянии.
В качестве антифрикционных покрытий применяется также металлокерамические
и разные неметаллические материалы. Особую группу антифрикционных покрытий составляют самосмазывающиеся композиционные материалы: смесь порошкообразной бронзы со фторопластовыми шариками.

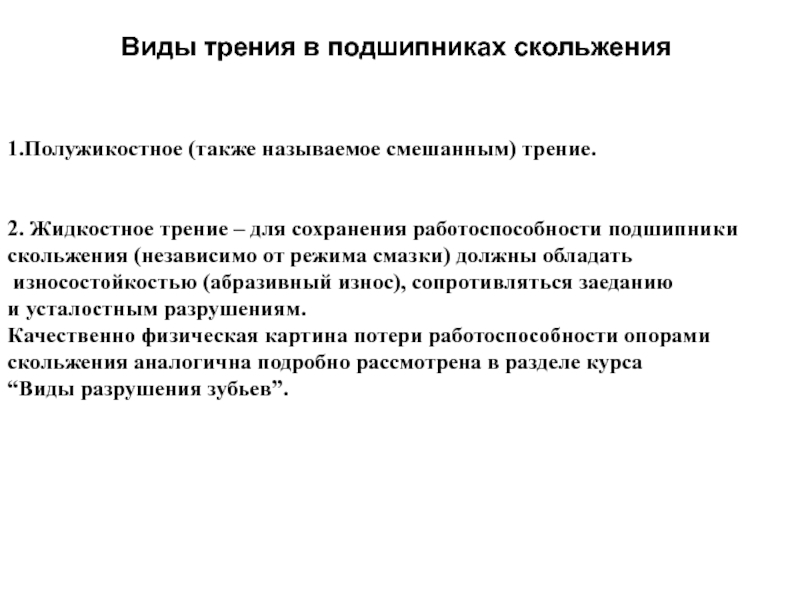

Слайд 6Виды трения в подшипниках скольжения
1.Полужикостное (также называемое смешанным) трение.
2.
Жидкостное трение – для сохранения работоспособности подшипники
скольжения (независимо от
режима смазки) должны обладать
износостойкостью (абразивный износ), сопротивляться заеданию
и усталостным разрушениям.
Качественно физическая картина потери работоспособности опорами
скольжения аналогична подробно рассмотрена в разделе курса
“Виды разрушения зубьев”.
Слайд 7Расчет подшипников скольжения в режиме полужидкостного трения
Расчёт на удельное
давление
Расчёт на нагрев (на отсутствия заедания).
Слайд 10Физические основы работоспособности и принцип расчета подшипников скольжения при жидкостном
трении.
>
Слайд 11Выбор посадок подшипников скольжения
