13.04.2020 г. МАГНИТНЫЙ ПОТОК. ЯВЛЕНИЕ ЭЛЕКТРОМАГНИТНОЙ ИНДУКЦИИ. ПРАВИЛО ЛЕНЦА

понятия тем «Магнитное поле» (предыдущий материал) и «Открытие электромагнитной индукции»

(9 класс) – (слайды 2-8).
Изучите новый материал (слайды 9-10).
Посмотрите видеоролик «Правило Ленца»
Проверьте себя – ответьте на вопросы (слайды 11-13).
Выполните тест «ИНДУКЦИОННЫЙ ТОК».

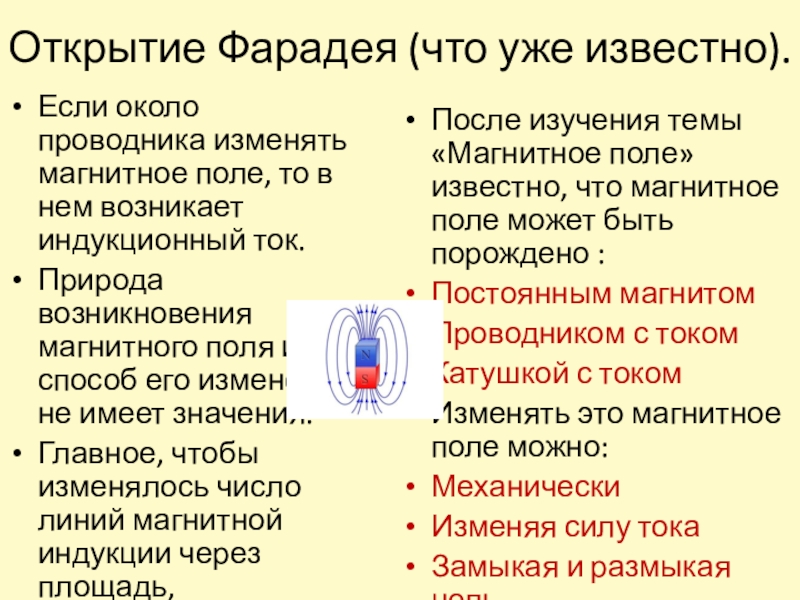

то в нем возникает индукционный ток.
Природа возникновения магнитного поля и

способ его изменения не имеет значения.
Главное, чтобы изменялось число линий магнитной индукции через площадь, ограниченную контуром.

После изучения темы «Магнитное поле» известно, что магнитное поле может быть порождено :
Постоянным магнитом
Проводником с током
Катушкой с током
Изменять это магнитное поле можно:
Механически
Изменяя силу тока
Замыкая и размыкая цепь

электричество обладает магнитной силой.
Теперь необходимо было подтвердить влияние магнитных

явлений на электрические. Эту задачу блистательно решил Фарадей.
Сущность же явления электромагнитной индукции в том, что переменное магнитное поле всегда порождает в окружающем пространстве электрическое поле с замкнутыми силовыми линиями. Такое поле называется вихревым»

при изменении магнитного потока.

постоянного магнита.
Индукционный ток возникает в верхней катушке при ее движении

относительно катушки с током.

Индукционный ток возникает в верхней катушке при замыкании и размыкании цепи нижней катушки.

индукционный ток возникает в верхней катушке при изменении силы тока в цепи нижней катушки с помощью реостата.

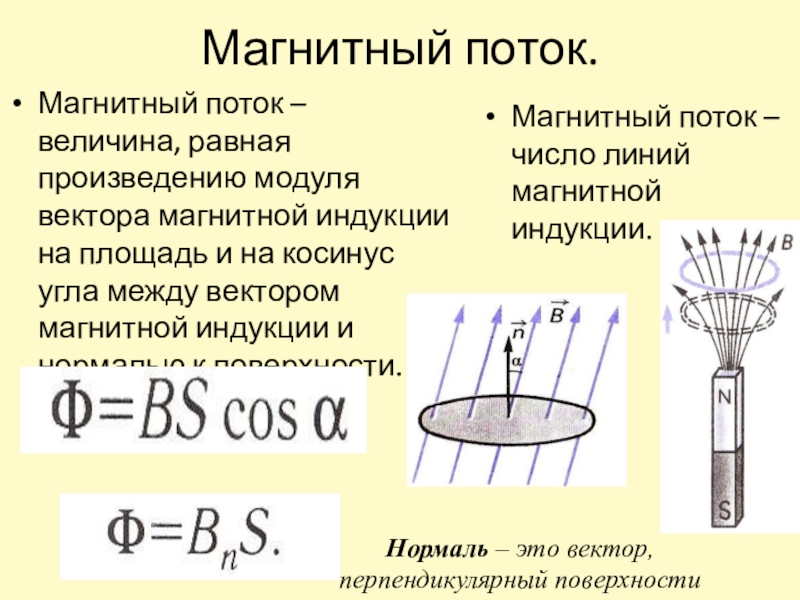

индукции на площадь и на косинус угла между вектором магнитной

индукции и нормалью к поверхности.

Магнитный поток – число линий магнитной индукции.

Нормаль – это вектор, перпендикулярный поверхности

потока.
Если при увеличении магнитного потока индукционный ток течет в одну

сторону, то при уменьшении магнитного потока индукционный ток будет течь в другую сторону.
Чем быстрее изменяется магнитный поток, тем больше величина индукционного тока.

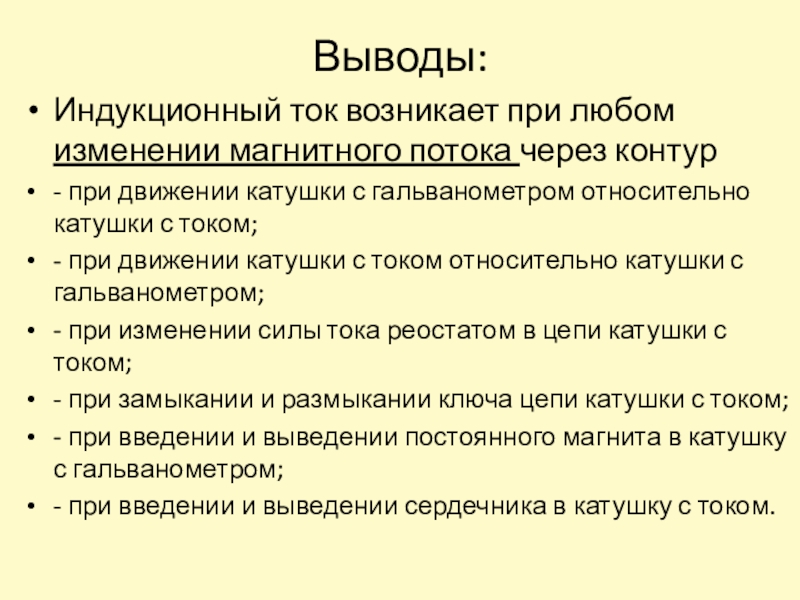

при движении катушки с гальванометром относительно катушки с током;
- при

движении катушки с током относительно катушки с гальванометром;
- при изменении силы тока реостатом в цепи катушки с током;
- при замыкании и размыкании ключа цепи катушки с током;
- при введении и выведении постоянного магнита в катушку с гальванометром;
- при введении и выведении сердечника в катушку с током.

замкнутое кольцо – оно отталкивается; при вынесении магнита – кольцо

притягивается.

ПРАВИЛО ЛЕНЦА: возникающий в замкнутом контуре индукционный ток своим магнитным полем противодействует тому изменению магнитного потока, которым он вызван.

в контуре.
Установить направление линий магнитной индукции В внешнего магнитного поля.
Выяснить

– увеличивается (∆Ф>0) или уменьшается(∆Ф<0) магнитный поток.
При ∆Ф>0 линии «новой» индукции В₁ направлены противоположно В; при ∆Ф<0 – соонаправлены с В.
Зная направление В₁, по правилу буравчика найти направление индукционного тока.

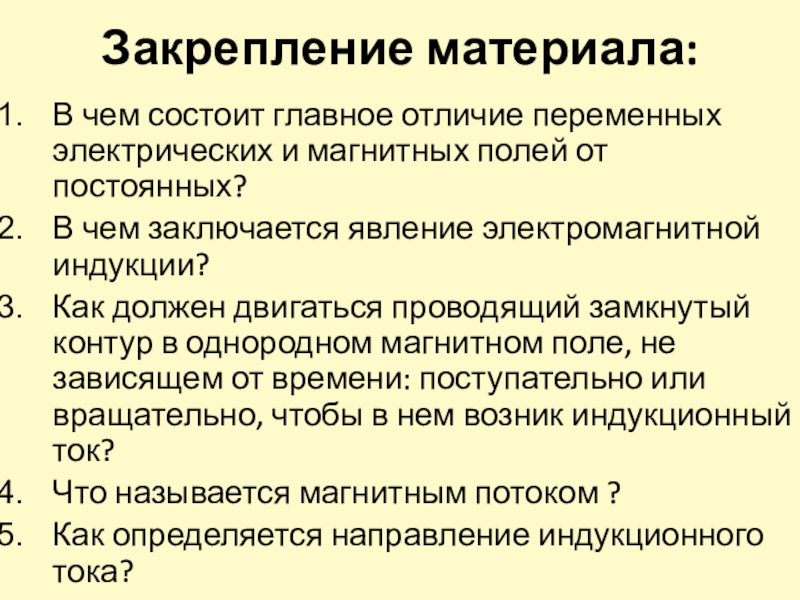

полей от постоянных?
В чем заключается явление электромагнитной индукции?
Как должен двигаться

проводящий замкнутый контур в однородном магнитном поле, не зависящем от времени: поступательно или вращательно, чтобы в нем возник индукционный ток?
Что называется магнитным потоком ?
Как определяется направление индукционного тока?

(поясните входящие величины)
Чем может быть порождено магнитное поле?
Как можно изменять

магнитное поле?
В чем заключается явление электромагнитной индукции?
В каких случаях может возникнуть индукционный ток? (4 опыта Фарадея)
Каким образом взаимодействует индукционный ток с магнитом?
В чем заключается правило Ленца?
Для чего служит правило Ленца?

индукции В внешнего магнитного поля.
Выяснить – увеличивается (∆Ф>0) или уменьшается(∆Ф

магнитный поток.
При ∆Ф>0 линии «новой» индукции В₁ направлены противоположно В; при ∆Ф<0 – соонаправлены с В.
Зная направление В₁, по правилу буравчика найти направление индукционного тока.

× ×
× × × × ×
× × × × ×
×

× × × ×

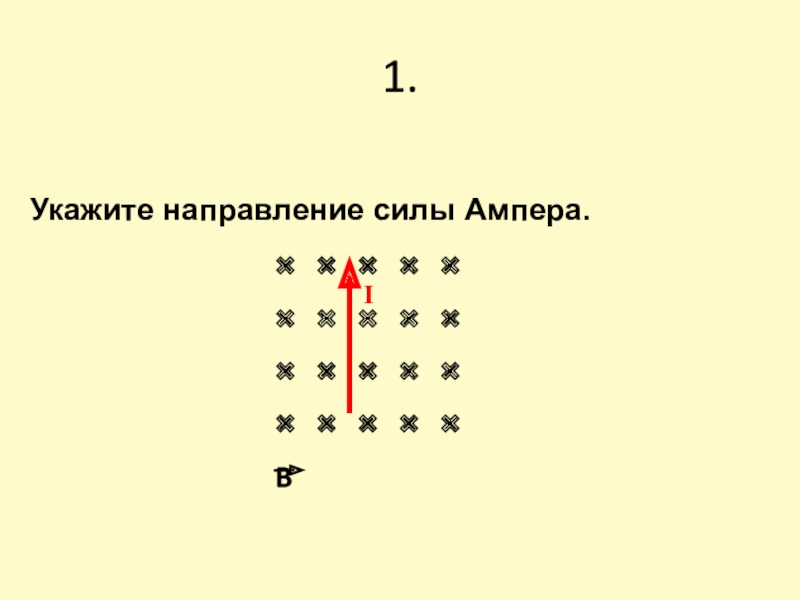

B

Укажите направление силы Ампера.

I

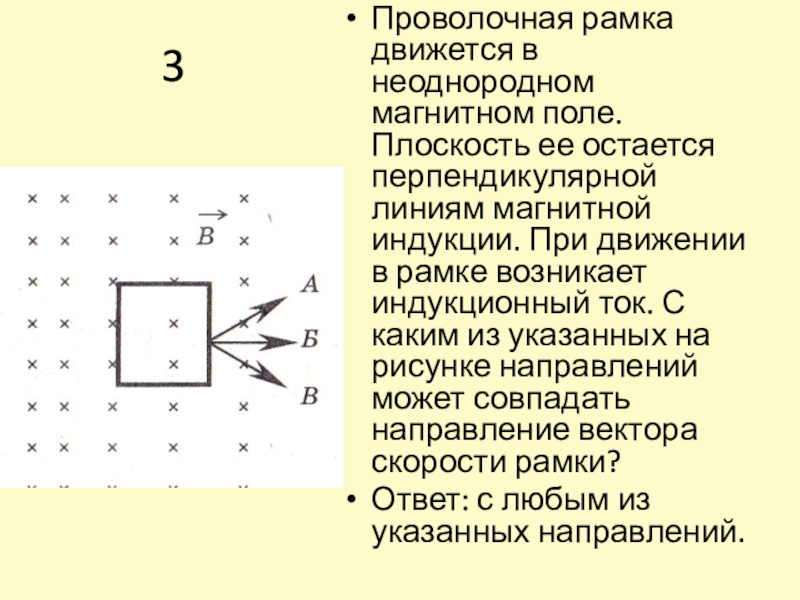

перпендикулярной линиям магнитной индукции. При движении в рамке возникает индукционный

ток. С каким из указанных на рисунке направлений может совпадать направление вектора скорости рамки?
Ответ: с любым из указанных направлений.

поле. В каком из случаев в рамке возникает индукционный ток?
Ответ:

возникает только в первом случае

магнитном поле. Вращение происходит вокруг оси . В каком из

случаев существует ток в рамке?
Ответ: существует в обоих случаях.

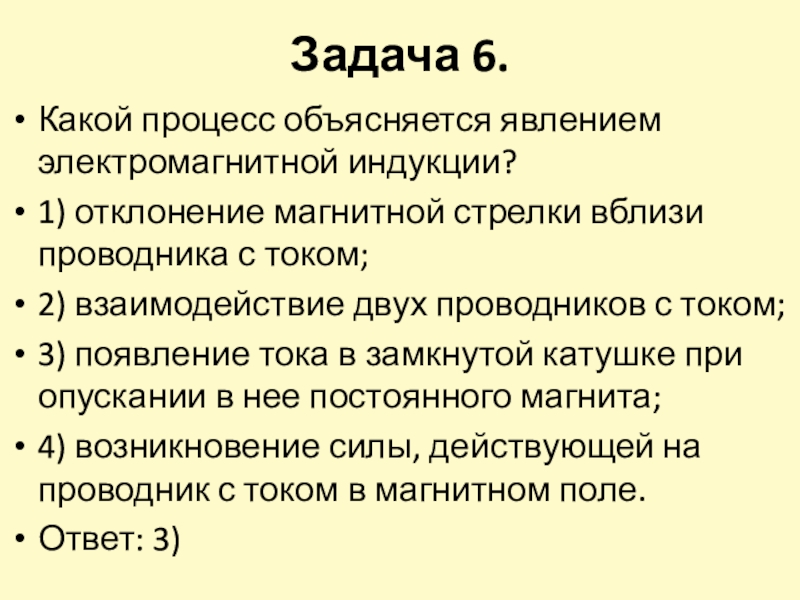

вблизи проводника с током;
2) взаимодействие двух проводников с током;
3) появление

тока в замкнутой катушке при опускании в нее постоянного магнита;
4) возникновение силы, действующей на проводник с током в магнитном поле.
Ответ: 3)

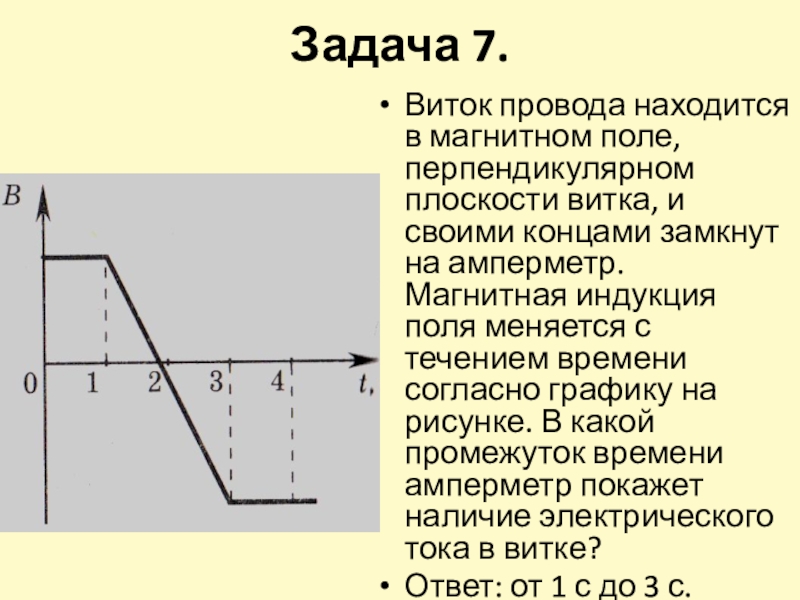

и своими концами замкнут на амперметр. Магнитная индукция поля меняется

с течением времени согласно графику на рисунке. В какой промежуток времени амперметр покажет наличие электрического тока в витке?
Ответ: от 1 с до 3 с.

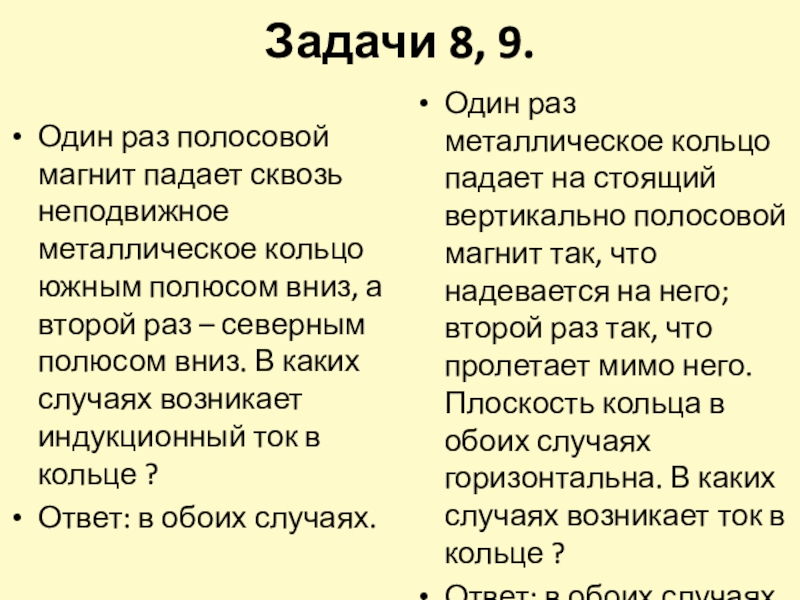

кольцо южным полюсом вниз, а второй раз – северным полюсом

вниз. В каких случаях возникает индукционный ток в кольце ?
Ответ: в обоих случаях.

Один раз металлическое кольцо падает на стоящий вертикально полосовой магнит так, что надевается на него; второй раз так, что пролетает мимо него. Плоскость кольца в обоих случаях горизонтальна. В каких случаях возникает ток в кольце ?
Ответ: в обоих случаях.

Ленца, когда все предметы неподвижны. Южный полюс магнита находится вблизи

сплошного алюминиевого кольца. Если теперь передвинуть магнит вправо, то ближайшее к нему кольцо будет:
А. оставаться неподвижным;
Б. удаляться от магнита;
В. совершать колебания;
Г. перемещаться навстречу магниту.
