Слайд 114.Устройства цифровой обработки информации
14.1. Цифроаналоговые преобразователи (ЦАП)
Схема ЦАП с суммированием

весовых токов
(i = 1, 2, 3, 4) принимает значение 1,

если соответствующий ключ замкнут, и 0, если ключ разомкнут.
14.Устройства цифровой обработки информации14.1. Цифроаналоговые преобразователи (ЦАП)Схема ЦАП с суммированием весовых токов(i = 1, 2, 3, 4)

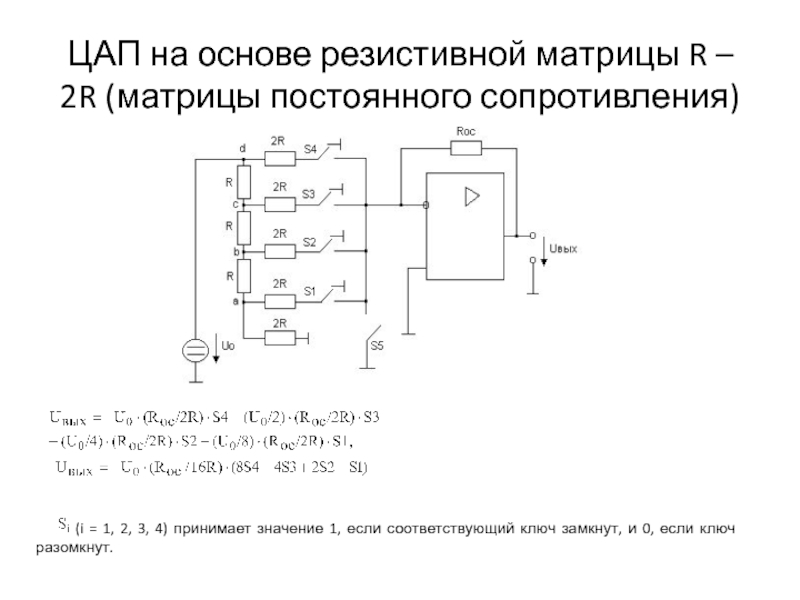

Слайд 2ЦАП на основе резистивной матрицы R – 2R (матрицы постоянного

сопротивления)
(i = 1, 2, 3, 4) принимает значение 1,

если соответствующий ключ замкнут, и 0, если ключ разомкнут.
ЦАП на основе резистивной матрицы R – 2R (матрицы постоянного сопротивления) (i = 1, 2, 3, 4)

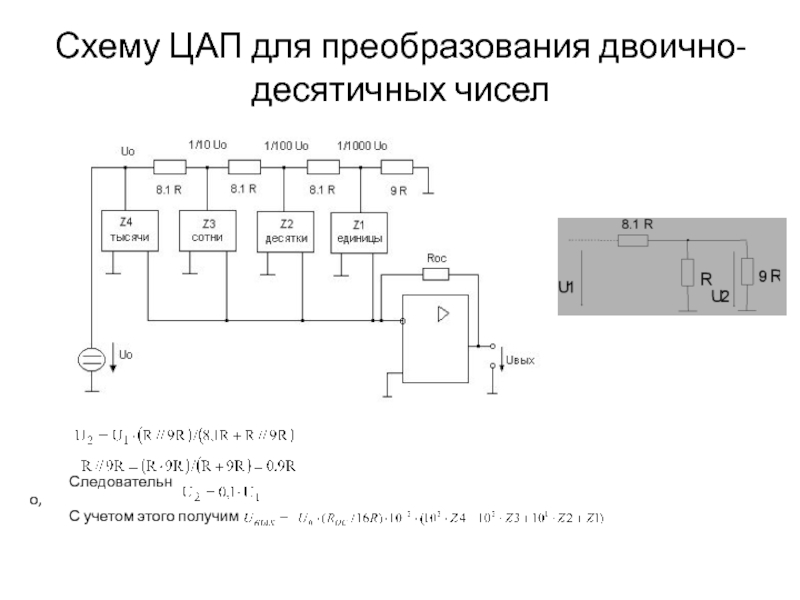

Слайд 3Схему ЦАП для преобразования двоично-десятичных чисел
Следовательно,
С учетом этого получим

.

Схему ЦАП для преобразования двоично-десятичных чиселСледовательно, С учетом этого получим.

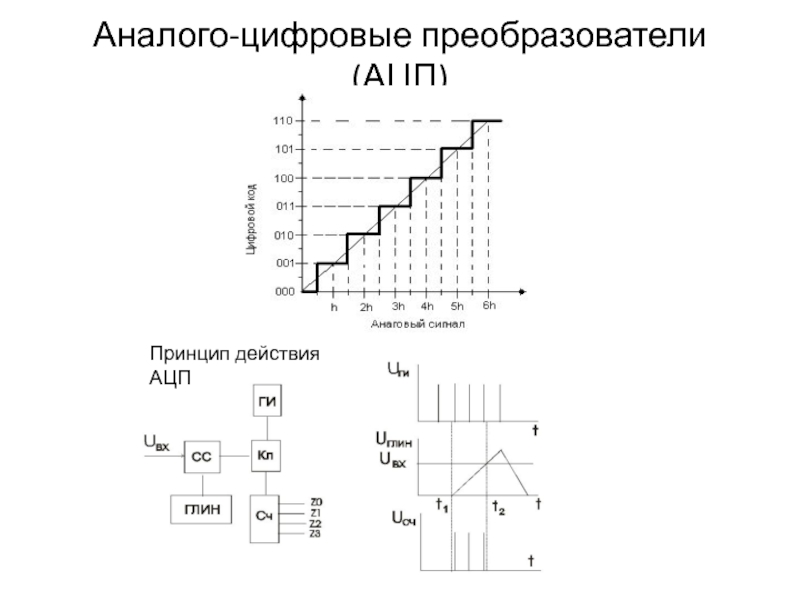

Слайд 4Аналого-цифровые преобразователи (АЦП)
Принцип действия АЦП

Аналого-цифровые преобразователи (АЦП)Принцип действия АЦП

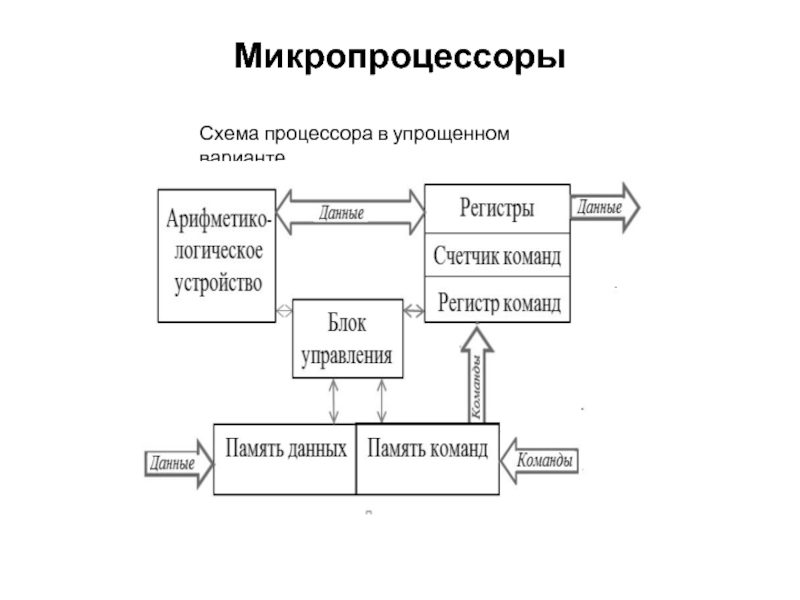

Слайд 5Микропроцессоры
Схема процессора в упрощенном варианте

МикропроцессорыСхема процессора в упрощенном варианте

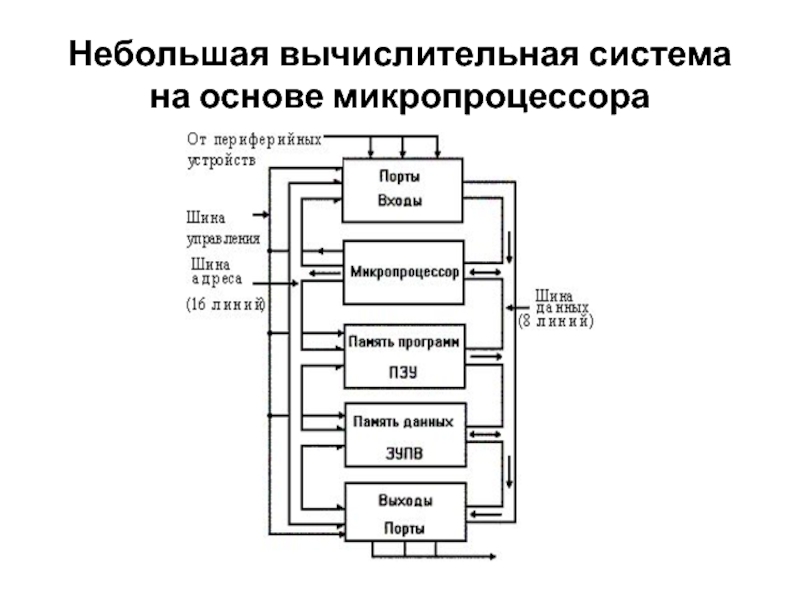

Слайд 6Небольшая вычислительная система на основе микропроцессора

Небольшая вычислительная система на основе микропроцессора

Слайд 7РАДИОПЕРЕДАЮЩИЕ И РАДИОПРИЕМНЫЕ УСТРОЙСТВА

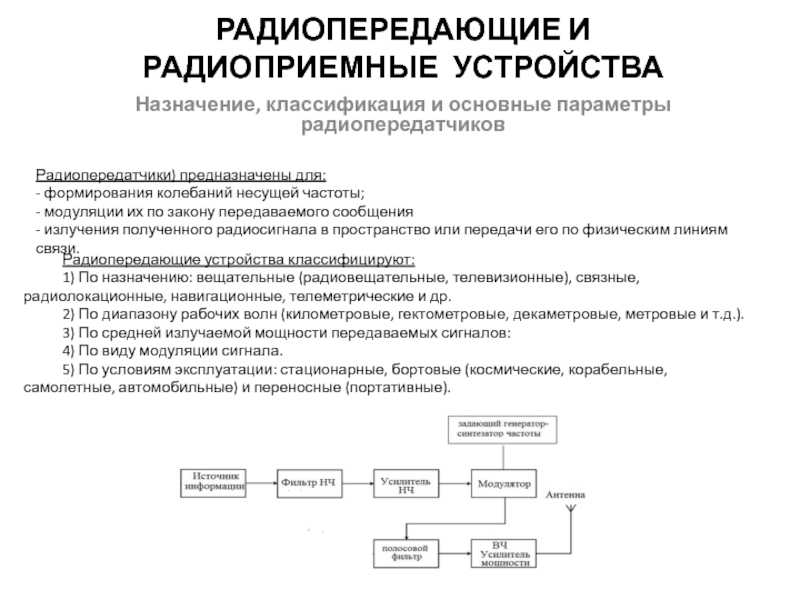

Назначение, классификация и основные параметры радиопередатчиков
Радиопередатчики) предназначены

для:
- формирования колебаний несущей частоты;
- модуляции их по

закону передаваемого сообщения
- излучения полученного радиосигнала в пространство или передачи его по физическим линиям связи.

Радиопередающие устройства классифицируют:
1) По назначению: вещательные (радиовещательные, телевизионные), связные, радиолокационные, навигационные, телеметрические и др.
2) По диапазону рабочих волн (километровые, гектометровые, декаметровые, метровые и т.д.).
3) По средней излучаемой мощности передаваемых сигналов:
4) По виду модуляции сигнала.
5) По условиям эксплуатации: стационарные, бортовые (космические, корабельные, самолетные, автомобильные) и переносные (портативные).

РАДИОПЕРЕДАЮЩИЕ И РАДИОПРИЕМНЫЕ УСТРОЙСТВАНазначение, классификация и основные параметры радиопередатчиковРадиопередатчики) предназначены для: - формирования колебаний несущей частоты; -

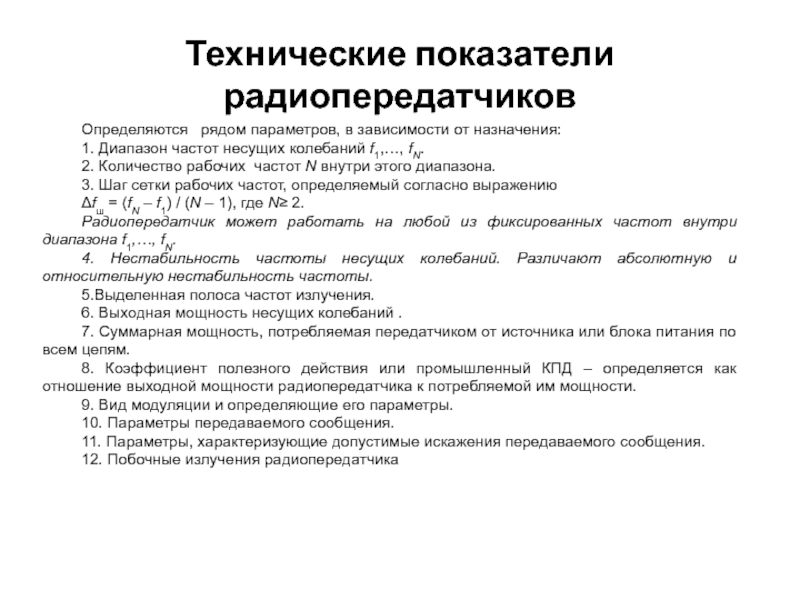

Слайд 8Технические показатели радиопередатчиков
Определяются рядом параметров, в зависимости от

назначения:
1. Диапазон частот несущих колебаний f1,…, fN.
2. Количество рабочих частот

N внутри этого диапазона.
3. Шаг сетки рабочих частот, определяемый согласно выражению
fш = (fN – f1) / (N – 1), где N 2.
Радиопередатчик может работать на любой из фиксированных частот внутри диапазона f1,…, fN.
4. Нестабильность частоты несущих колебаний. Различают абсолютную и относительную нестабильность частоты.
5.Выделенная полоса частот излучения.
6. Выходная мощность несущих колебаний .
7. Суммарная мощность, потребляемая передатчиком от источника или блока питания по всем цепям.
8. Коэффициент полезного действия или промышленный КПД – определяется как отношение выходной мощности радиопередатчика к потребляемой им мощности.
9. Вид модуляции и определяющие его параметры.
10. Параметры передаваемого сообщения.
11. Параметры, характеризующие допустимые искажения передаваемого сообщения.
12. Побочные излучения радиопередатчика

Технические показатели радиопередатчиков Определяются  рядом параметров, в зависимости от назначения:1. Диапазон частот несущих колебаний f1,…, fN.2.

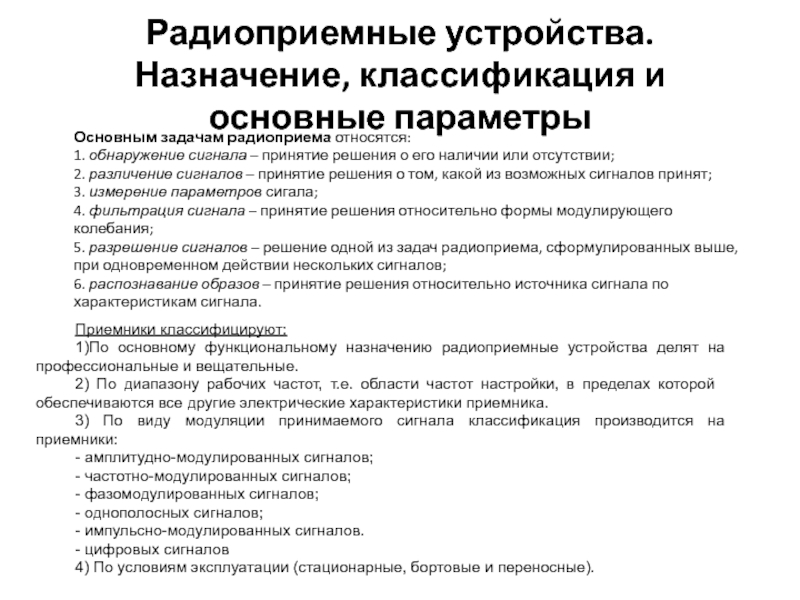

Слайд 9Радиоприемные устройства. Назначение, классификация и основные параметры
Основным задачам радиоприема относятся:


1. обнаружение сигнала – принятие решения о его наличии или

отсутствии;
2. различение сигналов – принятие решения о том, какой из возможных сигналов принят;
3. измерение параметров сигала;
4. фильтрация сигнала – принятие решения относительно формы модулирующего колебания;
5. разрешение сигналов – решение одной из задач радиоприема, сформулированных выше, при одновременном действии нескольких сигналов;
6. распознавание образов – принятие решения относительно источника сигнала по характеристикам сигнала.

Приемники классифицируют:
1)По основному функциональному назначению радиоприемные устройства делят на профессиональные и вещательные.
2) По диапазону рабочих частот, т.е. области частот настройки, в пределах кото­рой обеспечиваются все другие электрические характеристики приемника.
3) По виду модуляции принимаемого сигнала классификация производится на приемники:
- амплитудно-модулированных сигналов;
- частотно-модулированных сигналов;
- фазомодулированных сигналов;
- однополосных сигналов;
- импульсно-модулированных сигналов.
- цифровых сигналов
4) По условиям эксплуатации (стационарные, бортовые и переносные).

Радиоприемные устройства. Назначение, классификация и основные параметрыОсновным задачам радиоприема относятся: 1. обнаружение сигнала – принятие решения о

Слайд 10Основные показатели радиоприемников

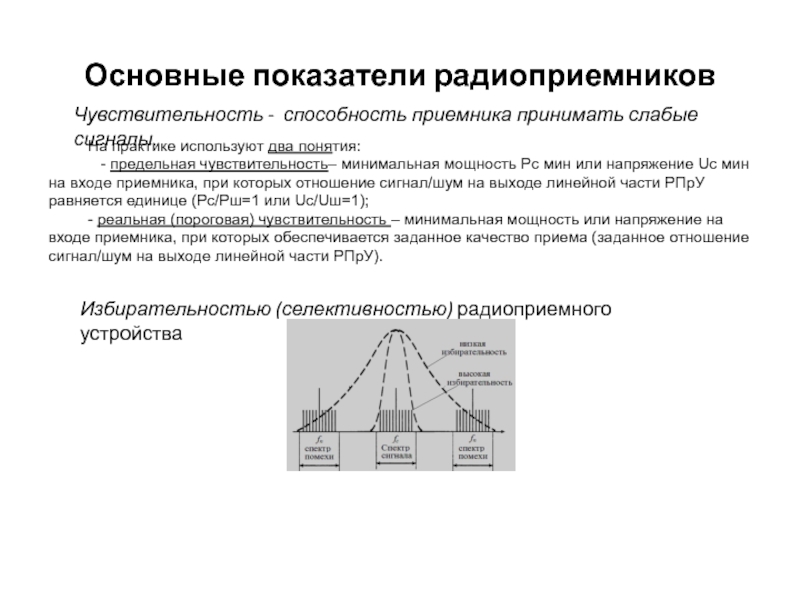

Чувствительность - способность приемника принимать слабые сигналы.
На практике

используют два понятия:
- предельная чувствительность– минимальная мощность

Рс мин или напряжение Uc мин на входе приемника, при которых отношение сигнал/шум на выходе линейной части РПрУ равняется единице (Pc/Pш=1 или Uc/Uш=1);
- реальная (пороговая) чувствительность – минимальная мощность или напряжение на входе приемника, при которых обеспечивается заданное качество приема (заданное отношение сигнал/шум на выходе линейной части РПрУ).

Избирательностью (селективностью) радиоприемного устройства

Основные показатели радиоприемниковЧувствительность - способность приемника принимать слабые сигналы.На практике используют два понятия:  - предельная чувствительность–

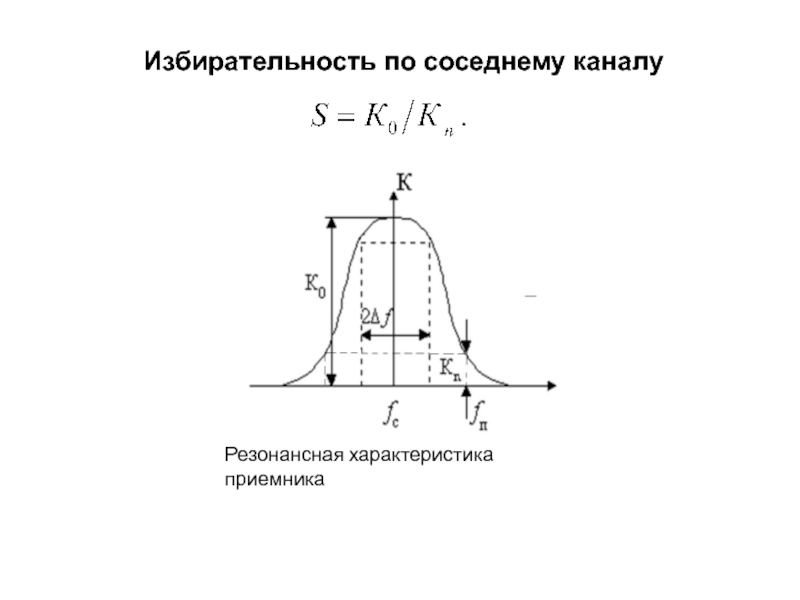

Слайд 11Избирательность по соседнему каналу
Резонансная характеристика приемника

Избирательность по соседнему каналуРезонансная характеристика приемника

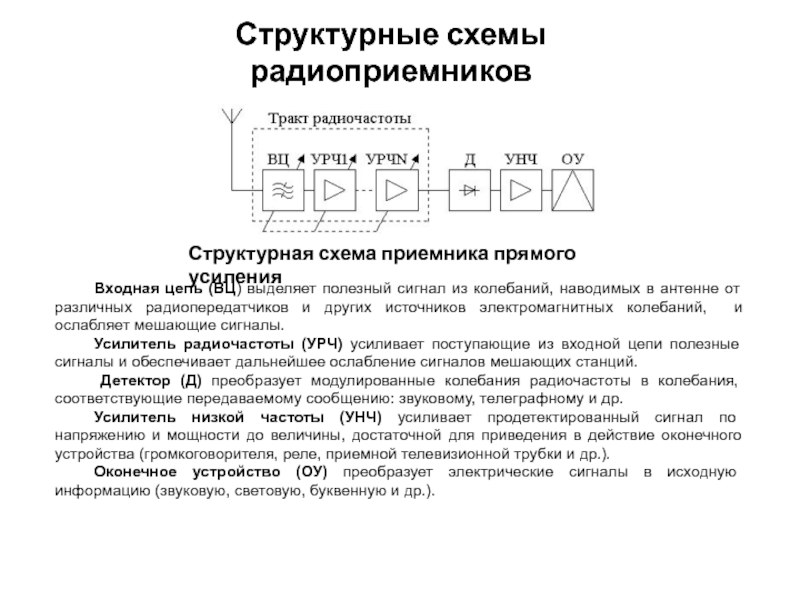

Слайд 12Структурные схемы радиоприемников
Структурная схема приемника прямого усиления
Входная цепь (ВЦ) выделяет

полезный сигнал из колебаний, наводимых в антенне от различных радиопередатчиков

и других источников электромагнитных колебаний, и ослабляет мешающие сигналы.
Усилитель радиочастоты (УРЧ) усиливает поступающие из входной цепи полезные сигналы и обеспечивает дальнейшее ослабление сигналов мешающих станций.
Детектор (Д) преобразует модулированные колебания радиочастоты в колебания, соответствующие передаваемому сообщению: звуковому, телеграфному и др.
Усилитель низкой частоты (УНЧ) усиливает продетектированный сигнал по напряжению и мощности до величины, достаточной для приведения в действие оконечного устройства (громкоговорителя, реле, приемной телевизионной трубки и др.).
Оконечное устройство (ОУ) преобразует электрические сигналы в исходную информацию (звуковую, световую, буквенную и др.).
Структурные схемы радиоприемниковСтруктурная схема приемника прямого усиленияВходная цепь (ВЦ) выделяет полезный сигнал из колебаний, наводимых в антенне

Слайд 13Супергетеродинный приемник

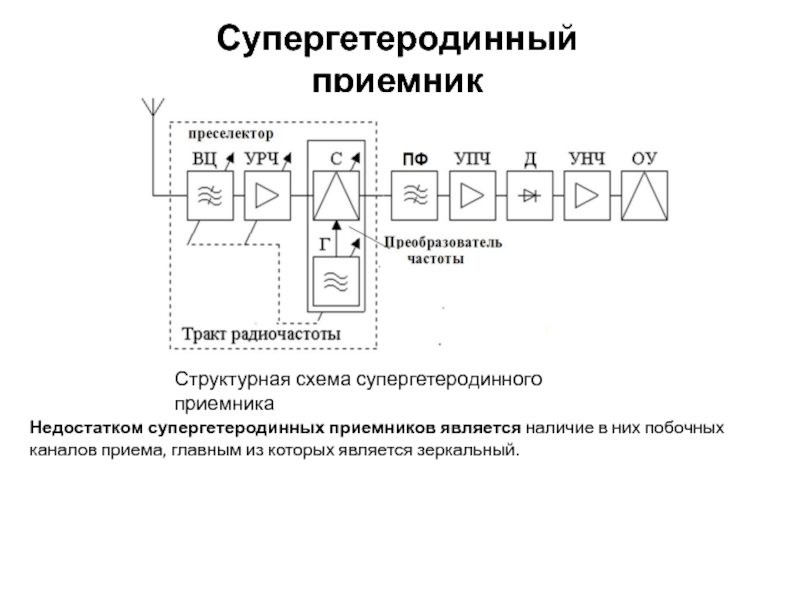

Структурная схема супергетеродинного приемника
Недостатком супергетеродинных приемников является наличие

в них побочных каналов приема, главным из которых является зеркальный.

Супергетеродинный приемник Структурная схема супергетеродинного приемникаНедостатком супергетеродинных приемников является наличие в них побочных каналов приема, главным из

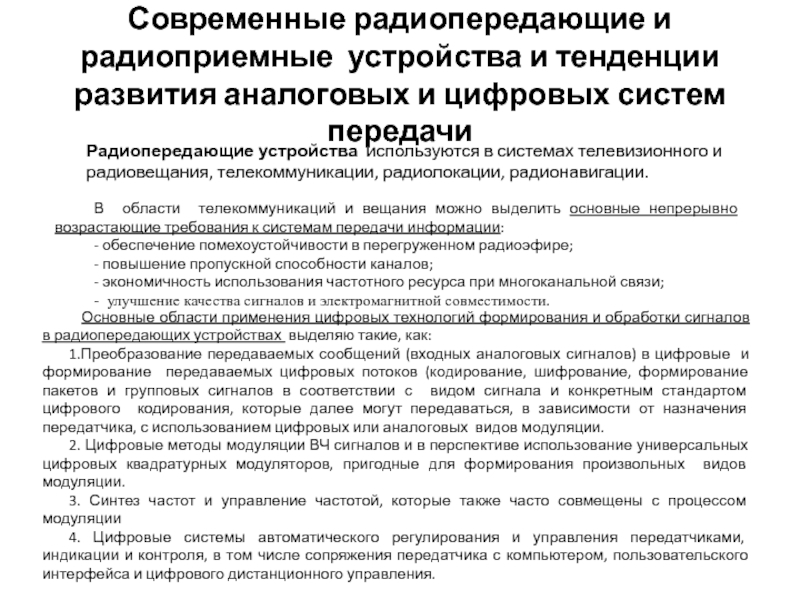

Слайд 14Современные радиопередающие и радиоприемные устройства и тенденции развития аналоговых и

цифровых систем передачи
Радиопередающие устройства используются в системах телевизионного и радиовещания,

телекоммуникации, радиолокации, радионавигации.

В области телекоммуникаций и вещания можно выделить основные непрерывно возрастающие требования к системам передачи информации:
- обеспечение помехоустойчивости в перегруженном радиоэфире;
- повышение пропускной способности каналов;
- экономичность использования частотного ресурса при многоканальной связи;
- улучшение качества сигналов и электромагнитной совместимости.

Основные области применения цифровых технологий формирования и обработки сигналов в радиопередающих устройствах выделяю такие, как:
1.Преобразование передаваемых сообщений (входных аналоговых сигналов) в цифровые и формирование передаваемых цифровых потоков (кодирование, шифрование, формирование пакетов и групповых сигналов в соответствии с видом сигнала и конкретным стандартом цифрового кодирования, которые далее могут передаваться, в зависимости от назначения передатчика, с использованием цифровых или аналоговых видов модуляции.
2. Цифровые методы модуляции ВЧ сигналов и в перспективе использование универсальных цифровых квадратурных модуляторов, пригодные для формирования произвольных видов модуляции.
3. Синтез частот и управление частотой, которые также часто совмещены с процессом модуляции
4. Цифровые системы автоматического регулирования и управления передатчиками, индикации и контроля, в том числе сопряжения передатчика с компьютером, пользовательского интерфейса и цифрового дистанционного управления.

Современные радиопередающие и радиоприемные устройства и тенденции развития аналоговых и цифровых систем передачиРадиопередающие устройства используются в системах

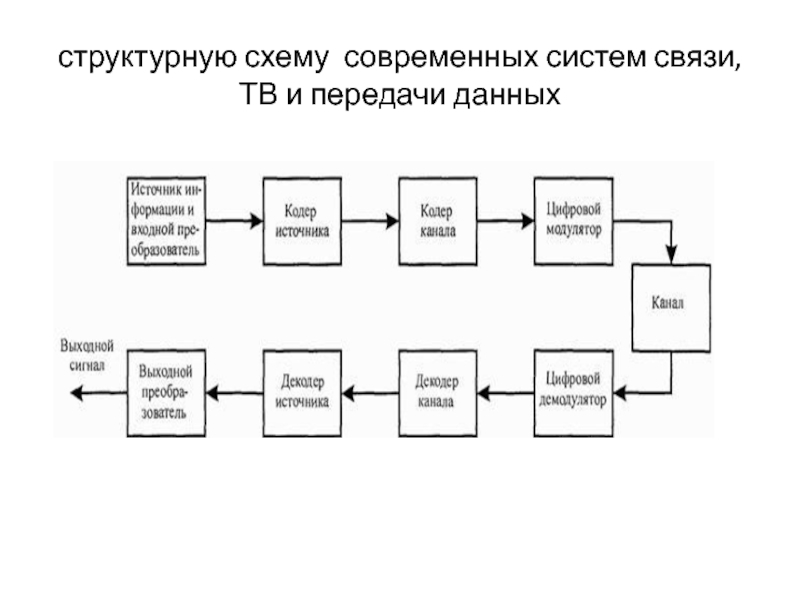

Слайд 15структурную схему современных систем связи, ТВ и передачи данных

структурную схему современных систем связи,  ТВ и передачи данных

Слайд 16ОСОБЕННОСТИ ПОСТРОЕНИЯ ЦИФРОВЫХ СИСТЕМ ТВ
Преимущества цифровых методов передачи ТВ

сигналов по сравнению с аналоговыми заключаются в следующем:
- возможность широкого

применения электронных запоминающих устройств, причём качество цифровых сигналов почти не зависит от времени их хранения;
- отношение сигнал-шум почти не зависит от числа выполняемых с цифровыми ТВ сигналами операций;
- выходной сигнал цифровых ТВ трактов не зависит от стабильности их коэффициентов усиления;
- в значительно меньшей степени проявляются нелинейные искажения;
- возможность применения методов электронно-вычислительной техники при кодировании, преобразовании и анализе ТВ изображения.

Стандарты аналогового ТВ

NTSC (National Television Standards Committee). Стандарт обеспечивает разрешение в 525 строк, обновляется с частотой 30 кадров в секунду (вернее, 60 полукадров (полей) с учетом чересстрочной развертки). Основной недостаток NTSC — высокая чувствительность к искажениям сигнала на уровне канала передачи. В настоящее время этот стандарт используется в большинстве стран Северной и Южной Америки и некоторых азиатских государствах.
PAL (Phase Alternation Line) — используемый практически во всем мире стандарт. Его главное преимущество перед американской разработкой — высокая стабильность информации об оттенке изображения. Сигнал имеет разрешение 625 строк при 25 кадрах в секунду (50 полей).
SECAM (Sequential Color With Memor) Этот стандарт, как и PAL, имеет большое вертикальное разрешение (625 строк). При этом передача двух цветоразностных сигналов производится последовательно, а сигнал яркости — непрерывно, что позволяет получать устойчивый оттенок и стабильную насыщенность изображения.

ОСОБЕННОСТИ ПОСТРОЕНИЯ ЦИФРОВЫХ СИСТЕМ ТВ Преимущества цифровых методов передачи ТВ сигналов по сравнению с аналоговыми заключаются в

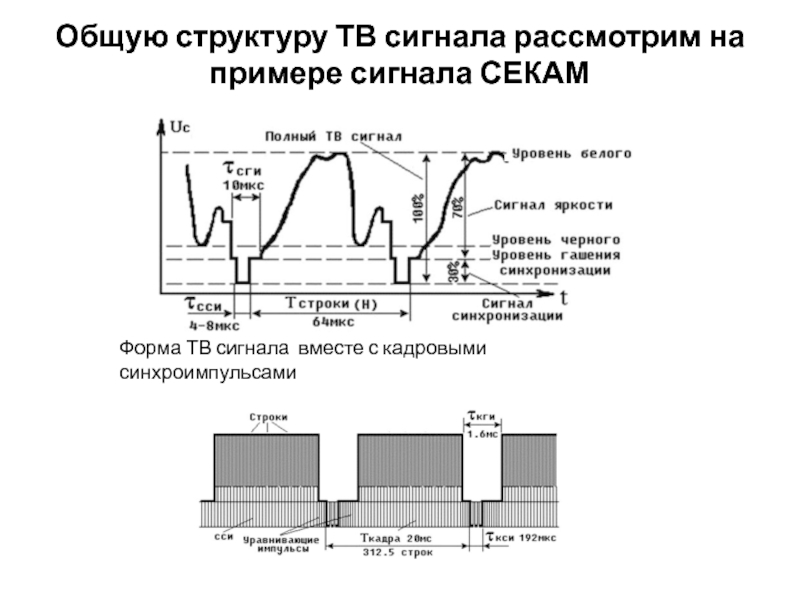

Слайд 17Общую структуру ТВ сигнала рассмотрим на примере сигнала СЕКАМ
Форма

ТВ сигнала вместе с кадровыми синхроимпульсами

Общую структуру ТВ сигнала рассмотрим на примере сигнала СЕКАМ Форма ТВ сигнала вместе с кадровыми  синхроимпульсами

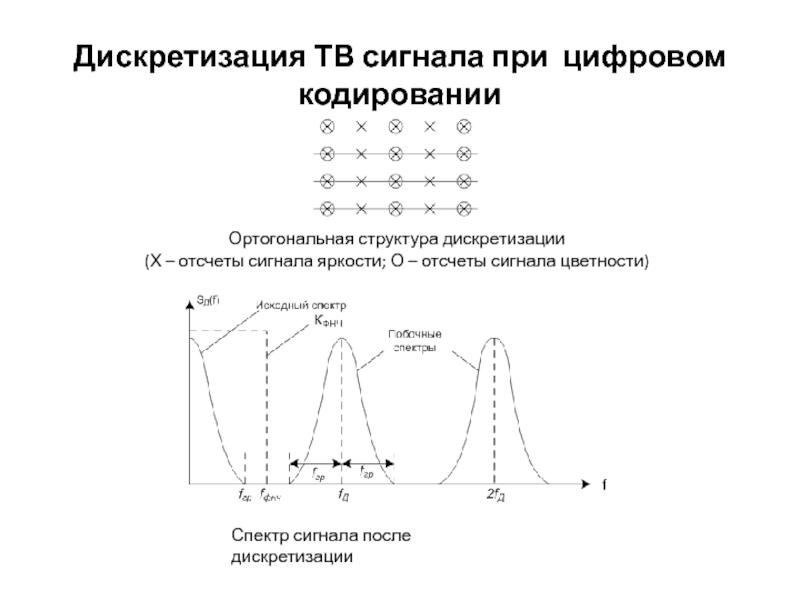

Слайд 18Дискретизация ТВ сигнала при цифровом кодировании
Ортогональная структура дискретизации
(Х –

отсчеты сигнала яркости; О – отсчеты сигнала цветности)
Спектр сигнала после

дискретизации
Дискретизация ТВ сигнала при цифровом кодированииОртогональная структура дискретизации (Х – отсчеты сигнала яркости; О – отсчеты сигнала

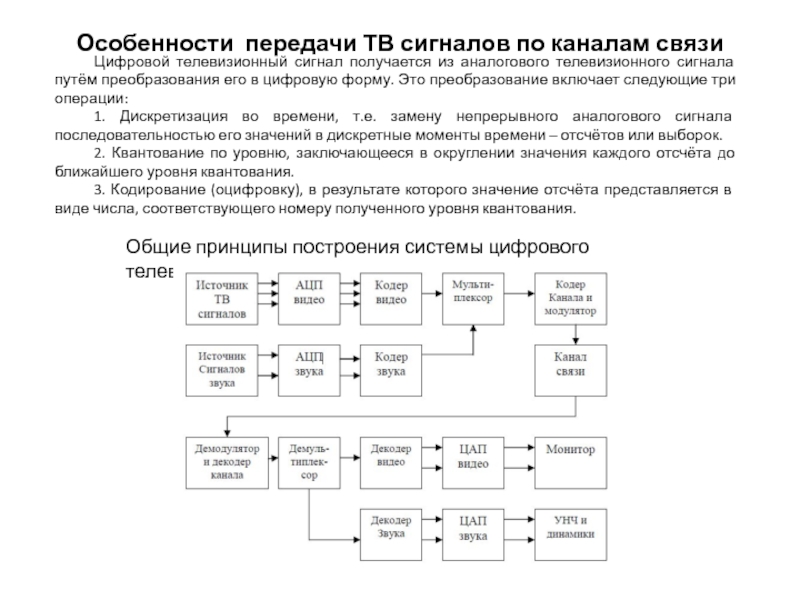

Слайд 19Особенности передачи ТВ сигналов по каналам связи
Цифровой телевизионный сигнал получается

из аналогового телевизионного сигнала путём преобразования его в цифровую форму.

Это преобразование включает следующие три операции:
1. Дискретизация во времени, т.е. замену непрерывного аналогового сигнала последовательностью его значений в дискретные моменты времени – отсчётов или выборок.
2. Квантование по уровню, заключающееся в округлении значения каждого отсчёта до ближайшего уровня квантования.
3. Кодирование (оцифровку), в результате которого значение отсчёта представляется в виде числа, соответствующего номеру полученного уровня квантования.

Общие принципы построения системы цифрового телевидения

Особенности передачи ТВ сигналов по каналам связиЦифровой телевизионный сигнал получается из аналогового телевизионного сигнала путём преобразования его

Слайд 20Методы канального кодирования и системы передачи цифрового ТВ

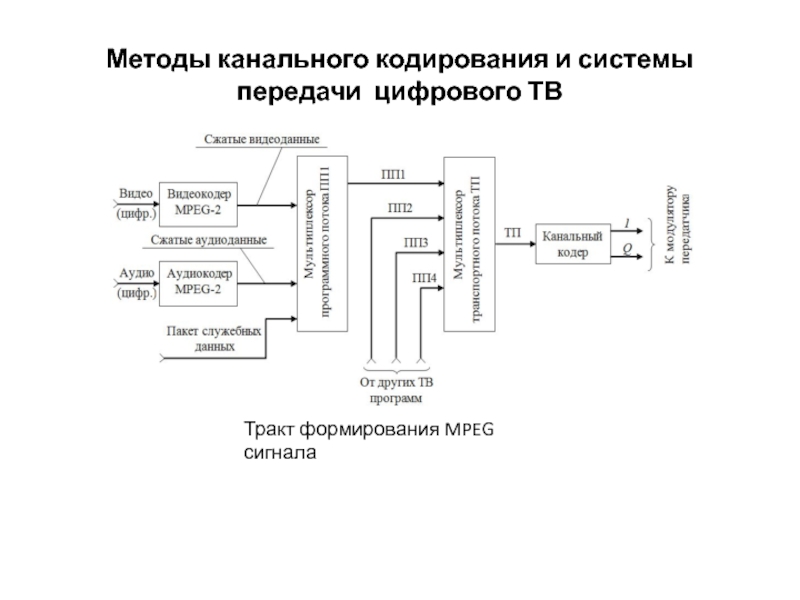

Тракт формирования MPEG

сигнала

Методы канального кодирования и системы передачи цифрового ТВТракт формирования MPEG сигнала

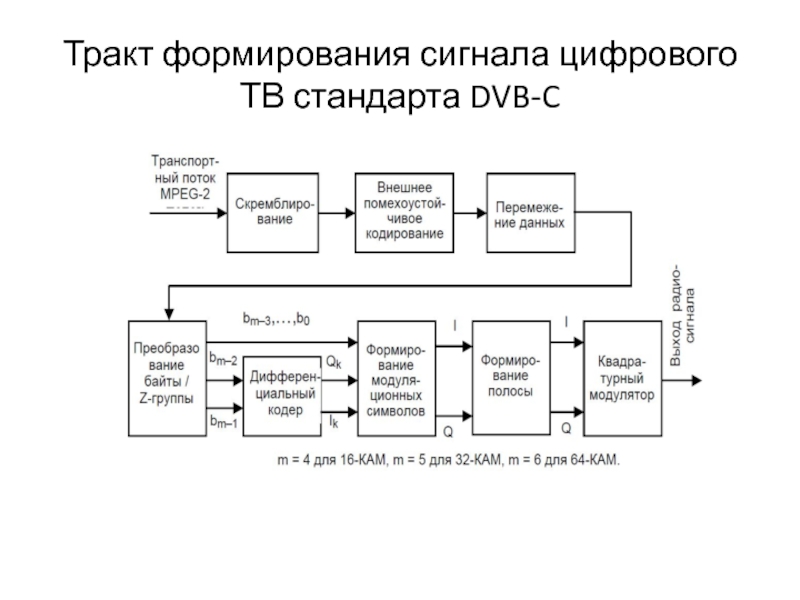

Слайд 21Тракт формирования сигнала цифрового ТВ стандарта DVB-C

Тракт формирования сигнала цифрового ТВ стандарта DVB-C

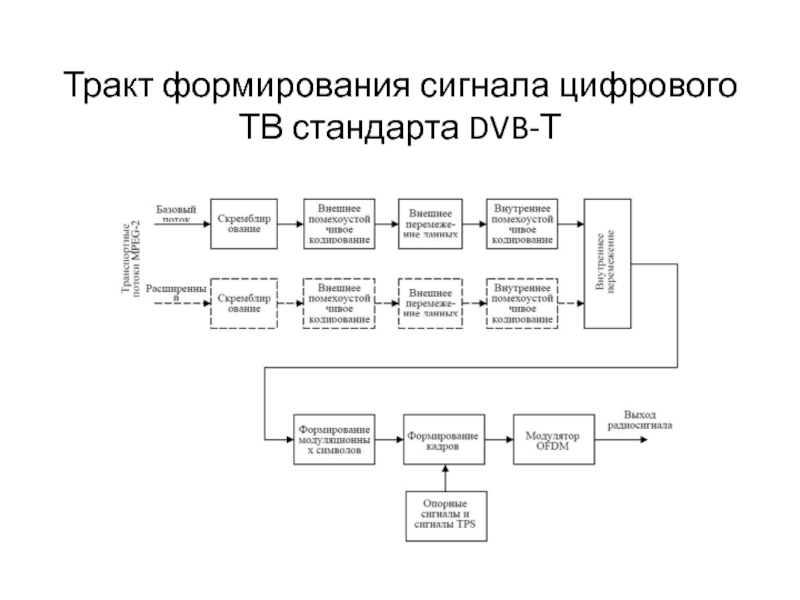

Слайд 22Тракт формирования сигнала цифрового ТВ стандарта DVB-Т

Тракт формирования сигнала цифрового  ТВ стандарта DVB-Т
