1. Элементы трехфазной цепи Трехфазная цепь- это совокупность трех электрических цепей (трех фаз), в которых действуют три ЭДС одинаковой частоты, полученные от одного источника питания и отличающиеся друг от

Слайды и текст этой презентации

Слайд 1Трехфазные цепи синусоидального тока

Трехфазные цепи синусоидального тока

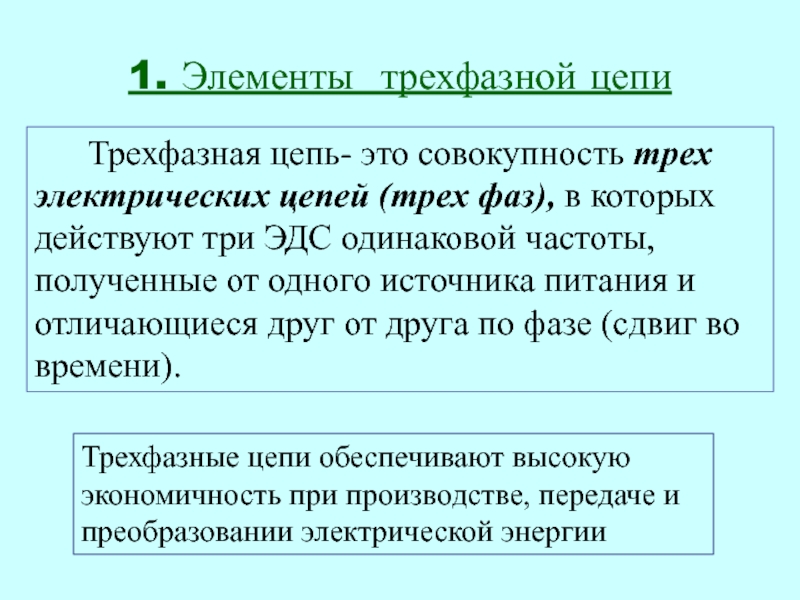

Слайд 21. Элементы трехфазной цепи
Трехфазная цепь- это совокупность

трех электрических цепей (трех фаз), в которых действуют три ЭДС

одинаковой частоты, полученные от одного источника питания и отличающиеся друг от друга по фазе (сдвиг во времени).

Трехфазные цепи обеспечивают высокую экономичность при производстве, передаче и преобразовании электрической энергии

1. Элементы трехфазной цепи Трехфазная цепь- это совокупность трех электрических цепей (трех фаз), в которых

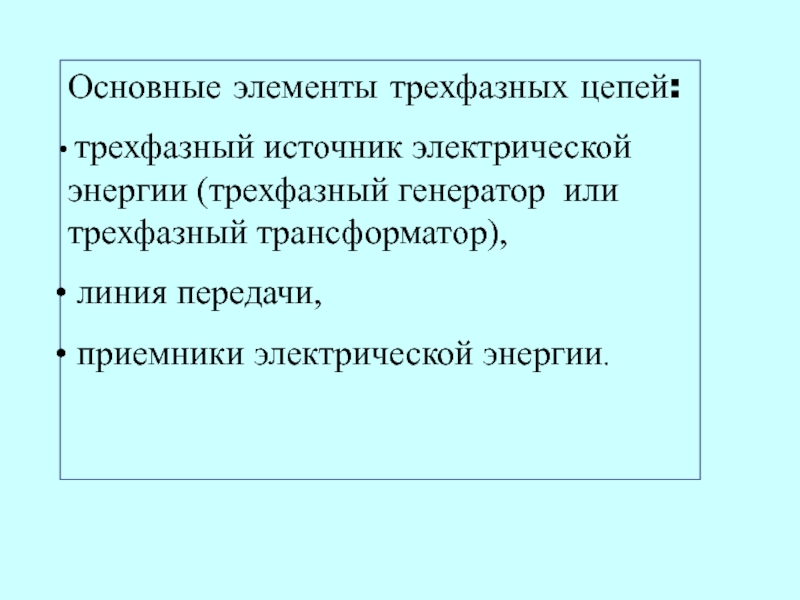

Слайд 3Основные элементы трехфазных цепей:
трехфазный источник электрической энергии (трехфазный генератор

или трехфазный трансформатор),
линия передачи,
приемники электрической энергии.

Основные элементы трехфазных цепей: трехфазный источник электрической энергии (трехфазный генератор или трехфазный трансформатор), линия передачи, приемники электрической

Слайд 4Трехфазный генератор
имеет в своем составе три обмотки, смещенные в пространстве,

в которых индуцируются три синусоидальные ЭДС, отличающиеся друг от друга

по фазе:

A

B

C

X

Y

Z

eA

eC

eB

Трехфазный генераторимеет в своем составе три обмотки, смещенные в пространстве, в которых индуцируются три синусоидальные ЭДС, отличающиеся

Слайд 5Мгновенные значения ЭДС:

Мгновенные значения ЭДС:

Слайд 6

Слайд 7

Слайд 8

EA,EB,EC – фазные ЭДС
ЕА=ЕВ=ЕС=Еф
При соединении фаз источника звездой (условное обозначение

Y) все концы фазных обмоток генератора соединяются в один общий

узел N, называемый нейтралью или нейтральной точкой.

EA,EB,EC – фазные ЭДСЕА=ЕВ=ЕС=ЕфПри соединении фаз источника звездой (условное обозначение Y) все концы фазных обмоток генератора соединяются

Слайд 9
Линейные напряжения : UAB,UBC, UCA
UАВ=UВС=UСА=Uл

Линейные напряжения : UAB,UBC, UCAUАВ=UВС=UСА=Uл

Слайд 10

Слайд 11

Слайд 12

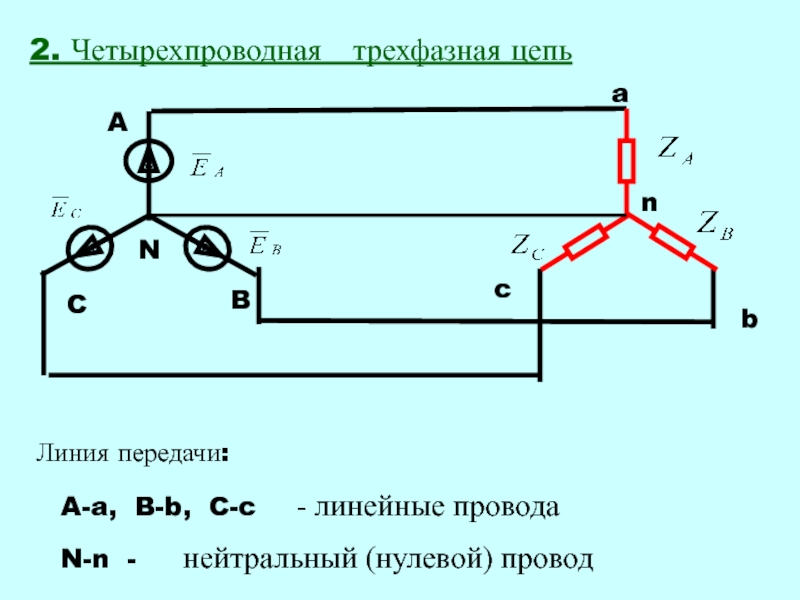

Слайд 13A
B
C
N
a
c
b
n
A-a, B-b, C-c - линейные провода
N-n -

нейтральный (нулевой) провод
2. Четырехпроводная трехфазная цепь
Линия передачи:

ABCNacbnA-a, B-b, C-c - линейные проводаN-n - нейтральный (нулевой) провод2. Четырехпроводная

Слайд 14Приемник несимметричный, если
Приемник симметричный, если
Приемник может быть:
однофазным (например, осветительные

приборы)
или трехфазным (например, трехфазный двигатель).

Приемник несимметричный, еслиПриемник симметричный, еслиПриемник может быть: однофазным (например, осветительные приборы)или трехфазным (например, трехфазный двигатель).

Слайд 15Обозначим токи в линейных проводах: IA,IB,IC
A
B
C
N
a
c
b
n

Обозначим токи в линейных проводах: IA,IB,ICABCNacbn

Слайд 16Обратим внимание: в данной схеме линейные и фазные (через приемник)

токи совпадают:
A
B
C
N
a
c
b
n

Обратим внимание: в данной схеме линейные и фазные (через приемник) токи совпадают:ABCNacbn

Слайд 17Составим уравнение по 2-му закону Кирхгофа для контура фазы А:

A
B
C
N
a
c
b
n

Составим уравнение по 2-му закону Кирхгофа для контура фазы А:ABCNacbn

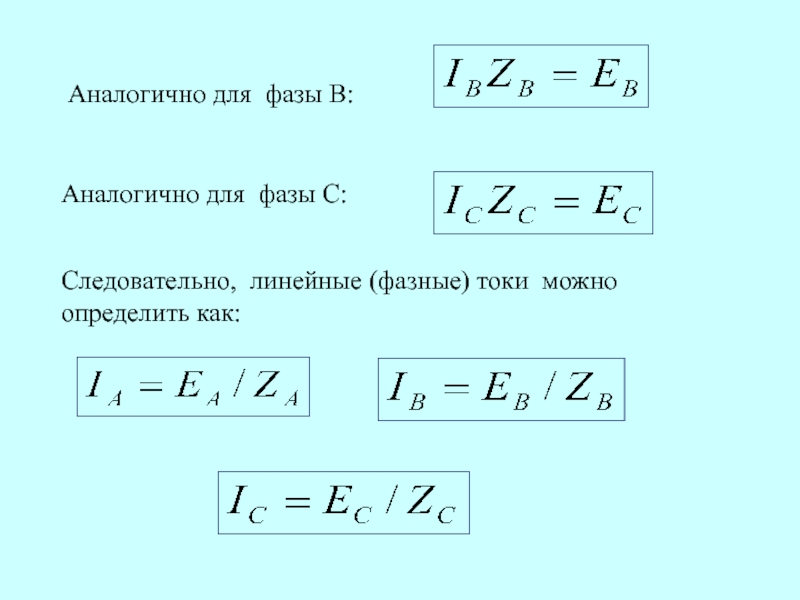

Слайд 18Аналогично для фазы B:
Аналогично для фазы C:
Следовательно, линейные (фазные) токи

можно определить как:

Аналогично для фазы B:Аналогично для фазы C:Следовательно, линейные (фазные) токи можно определить как:

Слайд 19Напряжения на зажимах приемника –
фазные напряжения :Ua,Ub,Uc
A
N
a
c
b
n

Напряжения на зажимах приемника – фазные напряжения :Ua,Ub,UcANacbn

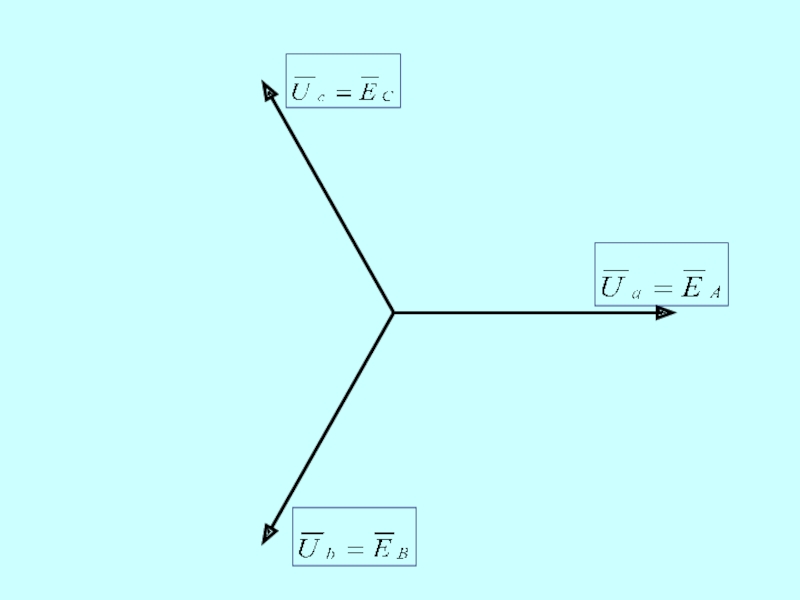

Слайд 20Следовательно, в четырехпроводной цепи фазные напряжения приемника совпадают с фазными

ЭДС:

Следовательно, в четырехпроводной цепи фазные напряжения приемника совпадают с фазными ЭДС:

Слайд 21

Слайд 22Построим векторы фазных токов
Приемник несимметричный

Построим векторы фазных токов Приемник несимметричный

Слайд 23N
n
Ток в нейтральном проводе:

NnТок в нейтральном проводе:

Слайд 24

Слайд 25при симметричном приемнике

при симметричном приемнике

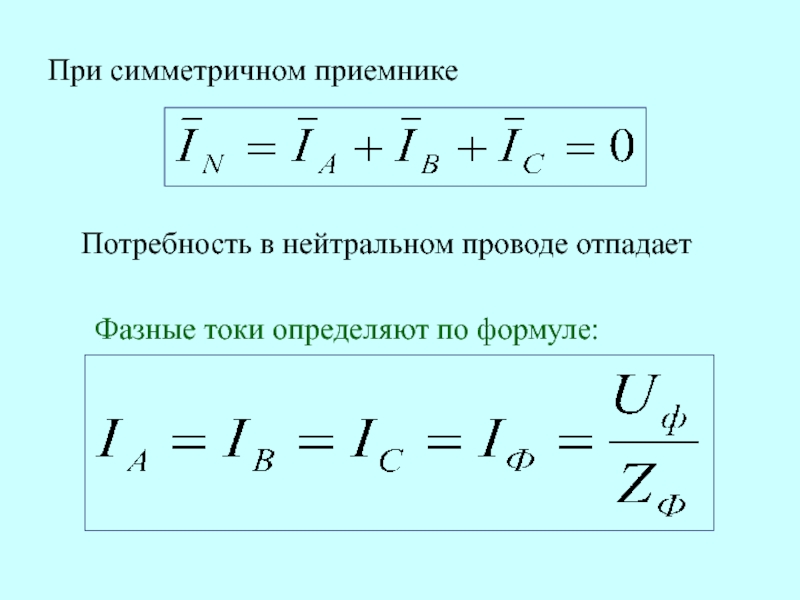

Слайд 26При симметричном приемнике
Потребность в нейтральном проводе отпадает
Фазные токи определяют по

формуле:

При симметричном приемникеПотребность в нейтральном проводе отпадаетФазные токи определяют по формуле:

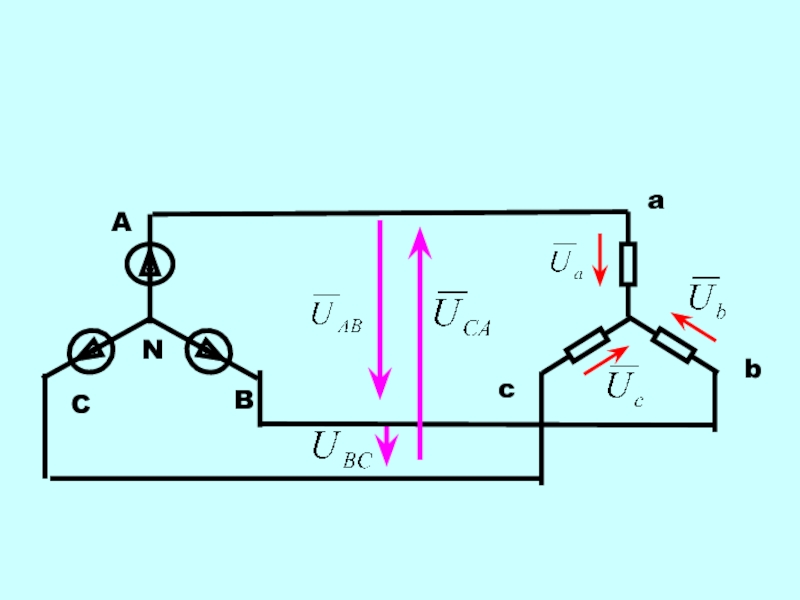

Слайд 27Покажем на схеме линейные напряжения (напряжения между линейными проводами)
A
B
C
N
a
c
b
n

Покажем на схеме линейные напряжения (напряжения между линейными проводами)ABCNacbn

Слайд 28

Слайд 29

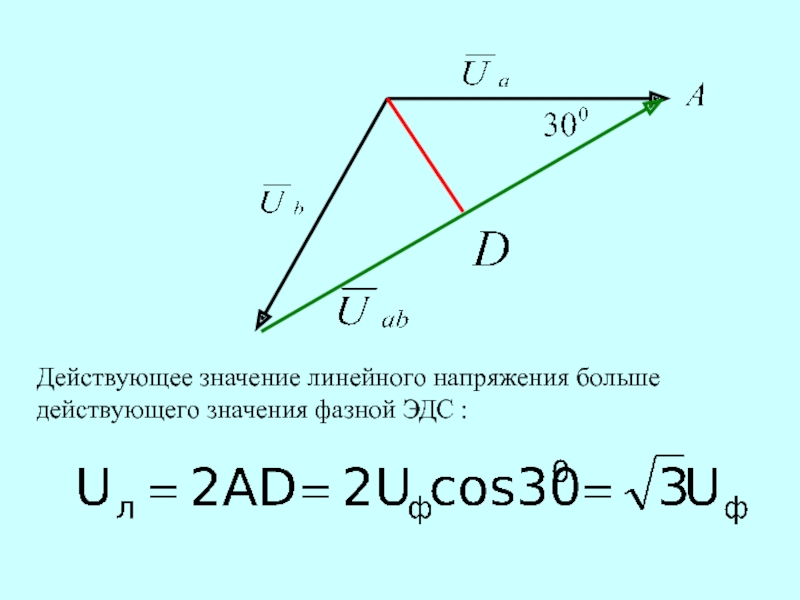

Слайд 30Действующее значение линейного напряжения больше действующего значения фазной ЭДС :

Действующее значение линейного напряжения больше действующего значения фазной ЭДС :

Слайд 31По ГОСТу:
127
220
380
220
380
660

По ГОСТу:127220380220380660

Слайд 32A
B
C
В четырехпроводной цепи как при симметричном, так и при несимметричном

приемнике
Достоинство четырехпроводной цепи: система фазных напряжений приемника симметрична при

любой нагрузке. Это обеспечивается нейтральным проводом.

ABCВ четырехпроводной цепи как при симметричном, так и при несимметричном приемнике Достоинство четырехпроводной цепи: система фазных напряжений

Слайд 33A
B
C
N
a
c
b
n
3. Трехпроводная трехфазная цепь. Соединение приемников «звездой»

ABCNacbn3. Трехпроводная трехфазная цепь. Соединение приемников «звездой»

Слайд 34A
B
C
N
a
c
b

ABCNacb

Слайд 35A
B
C
N
n
Несимметричный приемник
Включение несимметричного приемника по схеме «звезда» без нейтрального провода

не допускается
- напряжение смещения нейтрали

ABCNnНесимметричный приемникВключение несимметричного приемника по схеме «звезда» без нейтрального провода не допускается - напряжение смещения нейтрали

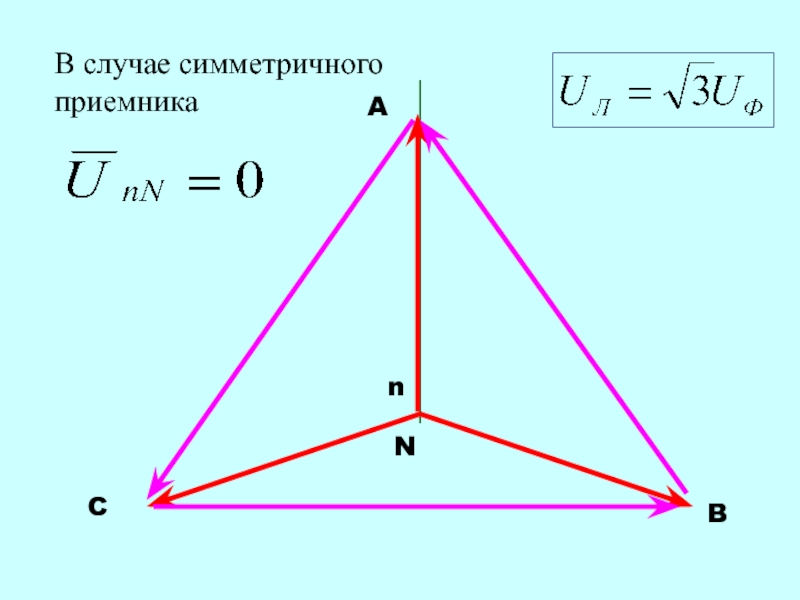

Слайд 36
В случае симметричного приемника
A
B
C
N
n

В случае симметричного приемника ABCNn

Слайд 37Расчет цепи

Расчет цепи

Слайд 38Аварийные режимы работы
Обрыв линейного провода (фазы) «С» без нейтрального провода
A
B
b

a

Аварийные режимы работыОбрыв линейного провода (фазы) «С» без нейтрального проводаABba

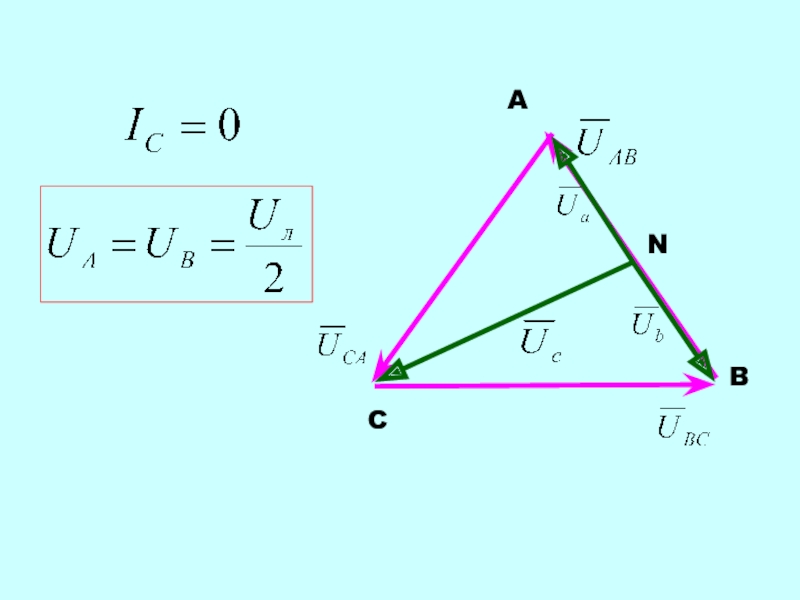

Слайд 39A
B
C
N

ABCN

Слайд 40Короткое замыкание фазы «С» без нейтрального провода
A
B
b

a

Короткое замыкание фазы «С» без нейтрального проводаABba

Слайд 41A
B
C=N

ABC=N

Слайд 42Трехпроводная «звезда»применяется для включения симметричных приемников (например, трехфазных двигателей).
Четырехпроводная «звезда»

(с нейтральным проводом) применяется для включения несимметричных приемников (например, бытовой

нагрузки).

Нейтральный провод обеспечивает выравнивание фазных напряжений приемника

Трехпроводная «звезда»применяется для включения симметричных приемников (например, трехфазных двигателей).Четырехпроводная «звезда» (с нейтральным проводом) применяется для включения несимметричных
