Слайд 1ОБЩАЯ ТЕОРИЯ СВЯЗИ ЛЕКЦИЯ 1. «Общие сведения о системах связи»

ОБЩАЯ ТЕОРИЯ СВЯЗИ  ЛЕКЦИЯ 1. «Общие сведения о системах связи»

Слайд 2Базовые определения
Сигнал — любая физическая величина (температура, давление воздуха, интенсивность

света, сила тока и т.д.), изменяющаяся со временем.
Электрический сигнал

— электрическая величина (например, напряжение, ток, мощность), изменяющаяся со временем.
Аналоговый сигнал — может принимать любые значения в определенных пределах. Устройства, работающие с аналоговыми сигналами, — аналоговые устройства. Аналоговый сигнал изменяется аналогично физической величине, т. е. непрерывно.
Цифровой сигнал — может принимать только два значения. Причём разрешены некоторые отклонения от этих значений Устройства, работающие с цифровыми сигналами, — цифровые устройства.
Базовые определенияСигнал — любая физическая величина (температура, давление воздуха, интенсивность света, сила тока и т.д.), изменяющаяся со

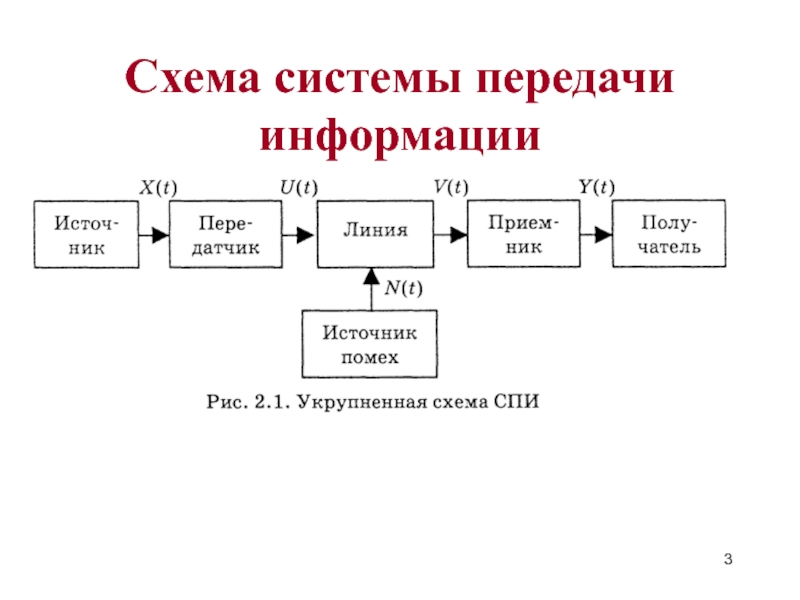

Слайд 3Схема системы передачи информации

Схема системы передачи информации

Слайд 4
Определение количественных значений основных показателей (скорость передачи информации и помехоустойчивость)

при условии, что заданы способы преобразования сигналов во всех звеньях

тракта и их количественные характеристики.

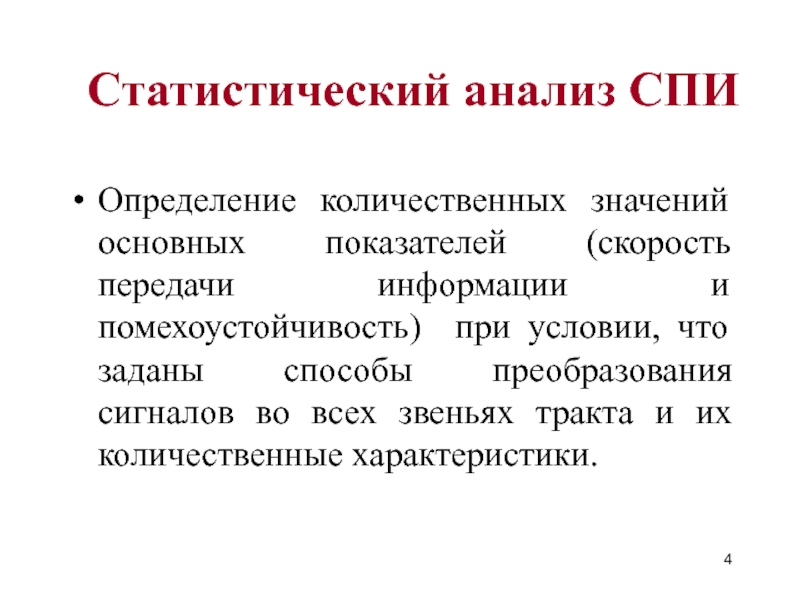

Статистический анализ СПИ

Определение количественных значений основных показателей (скорость передачи информации и помехоустойчивость) при условии, что заданы способы преобразования сигналов

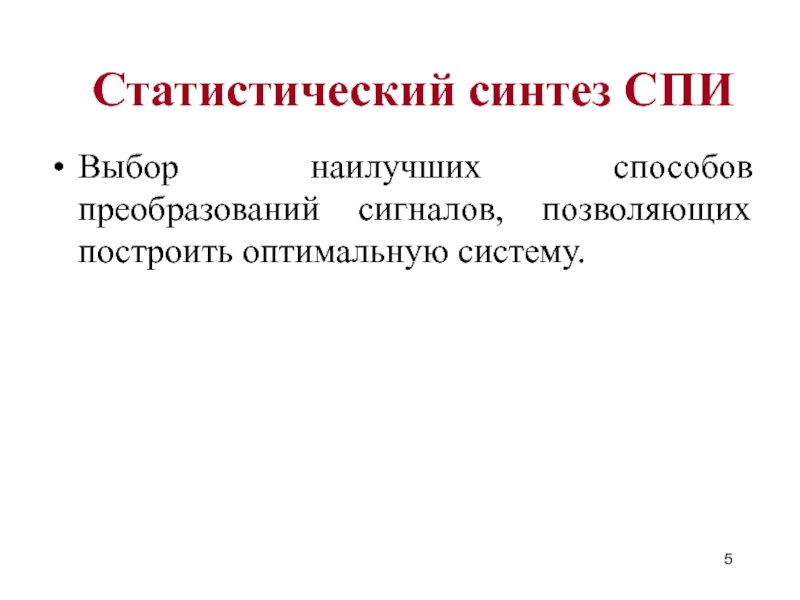

Слайд 5

Выбор наилучших способов преобразований сигналов, позволяющих построить оптимальную систему.
Статистический синтез

СПИ

Выбор наилучших способов преобразований сигналов, позволяющих построить оптимальную систему.Статистический синтез СПИ

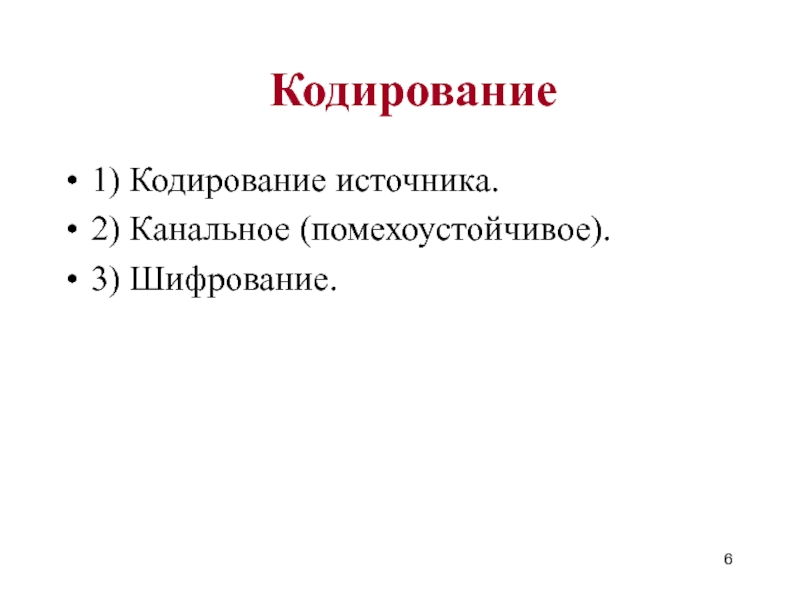

Слайд 6


Кодирование
1) Кодирование источника.
2) Канальное (помехоустойчивое).
3) Шифрование.

Кодирование1) Кодирование источника.2) Канальное (помехоустойчивое).3) Шифрование.

Слайд 7

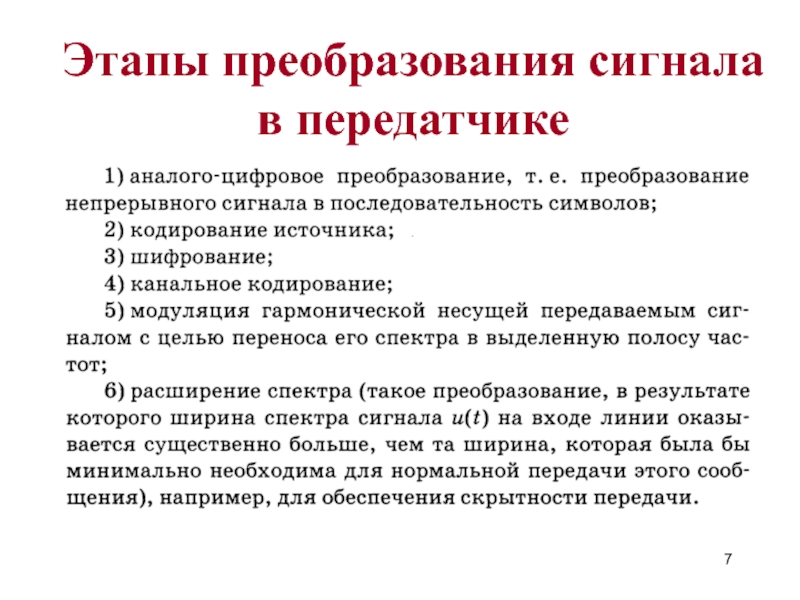

Этапы преобразования сигнала в передатчике

Этапы преобразования сигнала в передатчике

Слайд 8
1) Преобразование Фурье



2) Усиление
3) Задержка
4) Модуляция и демодуляци
5) Квантование
Основные преобразования

в СПИ

1) Преобразование Фурье2) Усиление3) Задержка4) Модуляция и демодуляци5) КвантованиеОсновные преобразования в СПИ

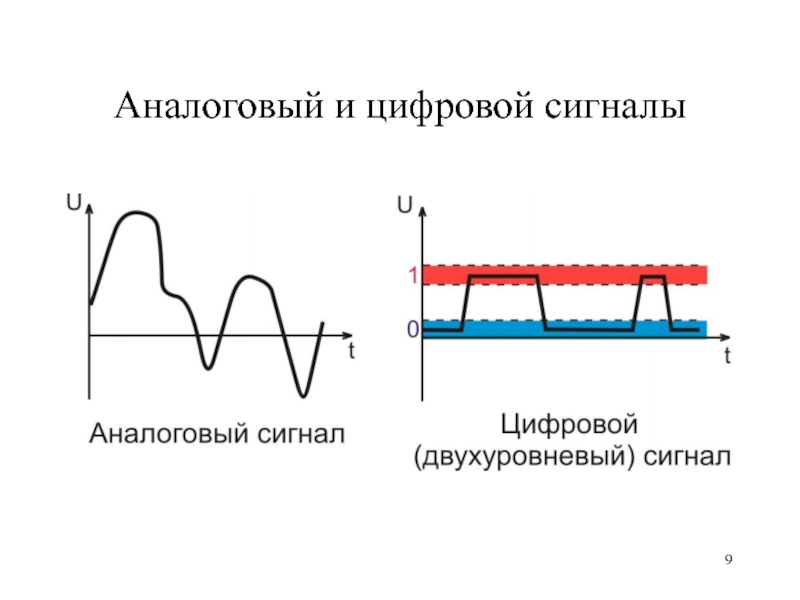

Слайд 9Аналоговый и цифровой сигналы

Аналоговый и цифровой сигналы

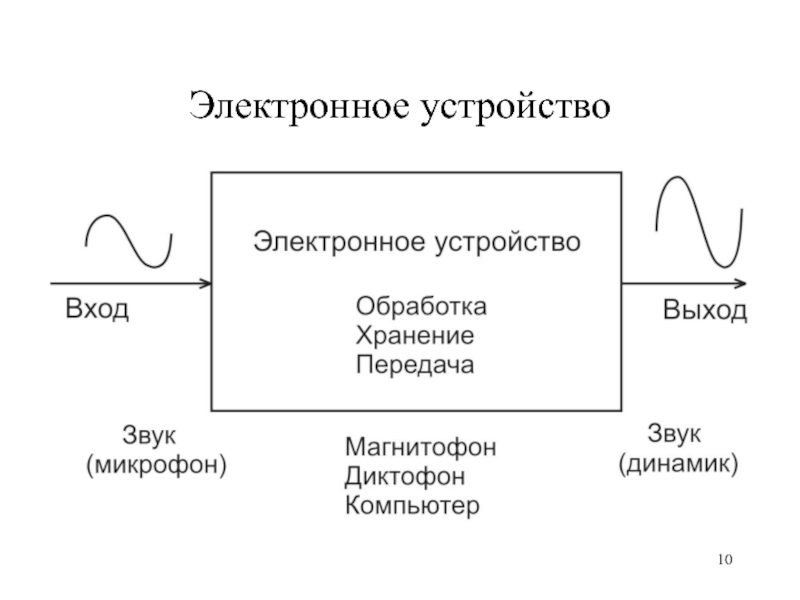

Слайд 10Электронное устройство

Электронное устройство

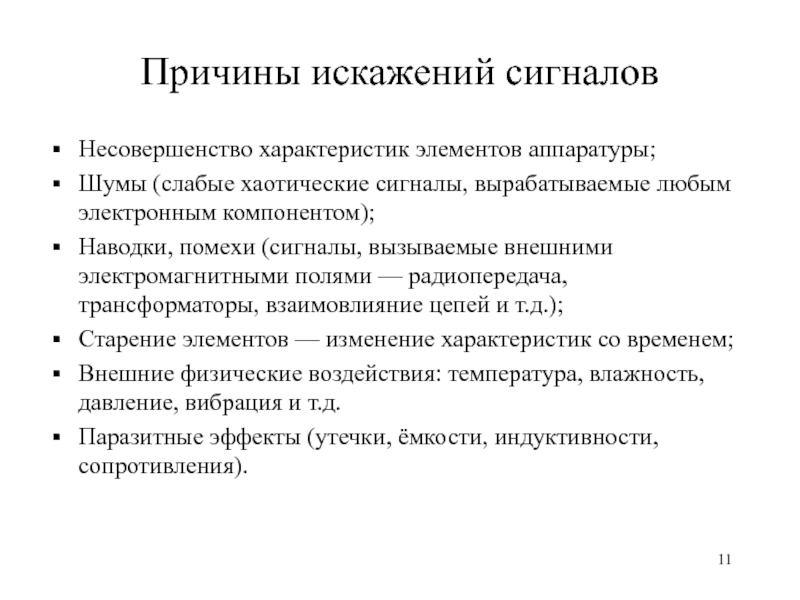

Слайд 11Причины искажений сигналов
Несовершенство характеристик элементов аппаратуры;
Шумы (слабые хаотические сигналы, вырабатываемые

любым электронным компонентом);
Наводки, помехи (сигналы, вызываемые внешними электромагнитными полями —

радиопередача, трансформаторы, взаимовлияние цепей и т.д.);
Старение элементов — изменение характеристик со временем;
Внешние физические воздействия: температура, влажность, давление, вибрация и т.д.
Паразитные эффекты (утечки, ёмкости, индуктивности, сопротивления).

Причины искажений сигналовНесовершенство характеристик элементов аппаратуры;Шумы (слабые хаотические сигналы, вырабатываемые любым электронным компонентом);Наводки, помехи (сигналы, вызываемые внешними

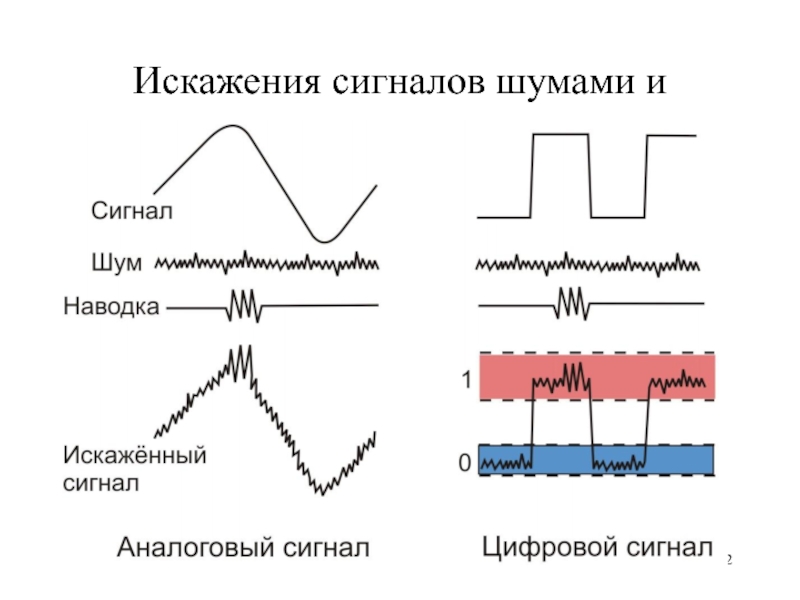

Слайд 12Искажения сигналов шумами и наводками

Искажения сигналов шумами и наводками

Слайд 13Преимущества цифровых сигналов
Более сложная и многоступенчатая обработка, чем в случае

аналоговых сигналов;
Длительное хранение без потерь с возможностью многократного копирования без

искажений;
Качественная передача на большие расстояния без искажений;
Цифровые устройства проще отлаживать, они меньше подвержены старению;
Поведение цифровых устройств всегда можно точно рассчитать и предсказать;
Цифровые устройства проще проектировать, отлаживать, тестировать.
Преимущества цифровых сигналовБолее сложная и многоступенчатая обработка, чем в случае аналоговых сигналов;Длительное хранение без потерь с возможностью

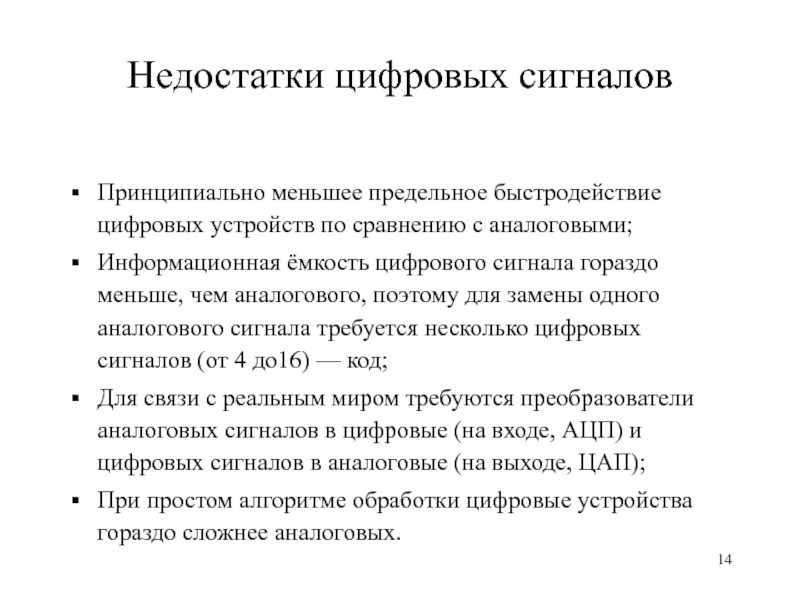

Слайд 14Недостатки цифровых сигналов
Принципиально меньшее предельное быстродействие цифровых устройств по сравнению

с аналоговыми;
Информационная ёмкость цифрового сигнала гораздо меньше, чем аналогового, поэтому

для замены одного аналогового сигнала требуется несколько цифровых сигналов (от 4 до16) — код;
Для связи с реальным миром требуются преобразователи аналоговых сигналов в цифровые (на входе, АЦП) и цифровых сигналов в аналоговые (на выходе, ЦАП);
При простом алгоритме обработки цифровые устройства гораздо сложнее аналоговых.
Недостатки цифровых сигналовПринципиально меньшее предельное быстродействие цифровых устройств по сравнению с аналоговыми;Информационная ёмкость цифрового сигнала гораздо меньше,

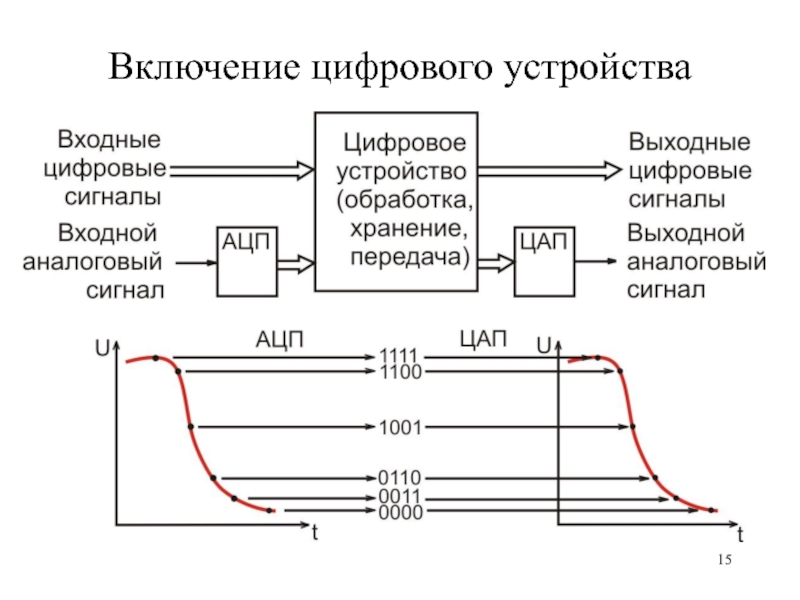

Слайд 15Включение цифрового устройства

Включение цифрового устройства

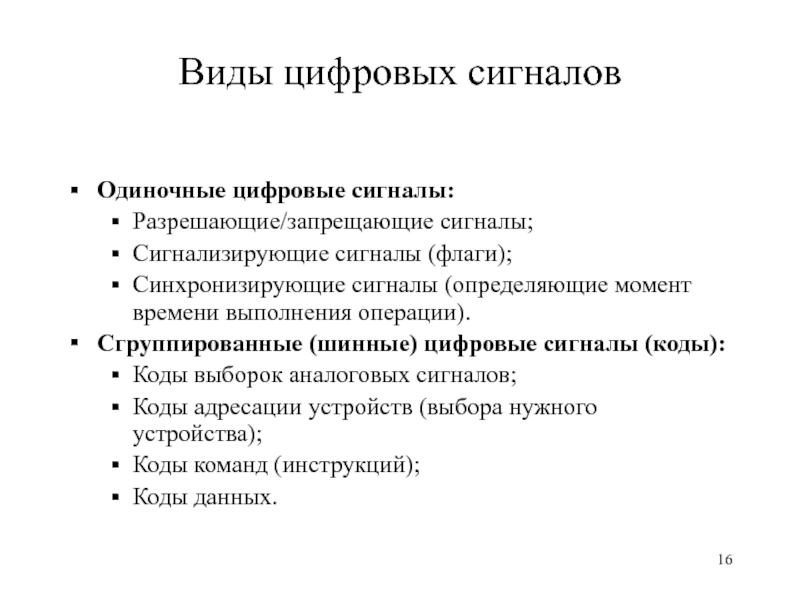

Слайд 16Виды цифровых сигналов
Одиночные цифровые сигналы:
Разрешающие/запрещающие сигналы;
Сигнализирующие сигналы (флаги);
Синхронизирующие сигналы (определяющие

момент времени выполнения операции).
Сгруппированные (шинные) цифровые сигналы (коды):
Коды выборок аналоговых

сигналов;
Коды адресации устройств (выбора нужного устройства);
Коды команд (инструкций);
Коды данных.
Виды цифровых сигналовОдиночные цифровые сигналы:Разрешающие/запрещающие сигналы;Сигнализирующие сигналы (флаги);Синхронизирующие сигналы (определяющие момент времени выполнения операции).Сгруппированные (шинные) цифровые сигналы

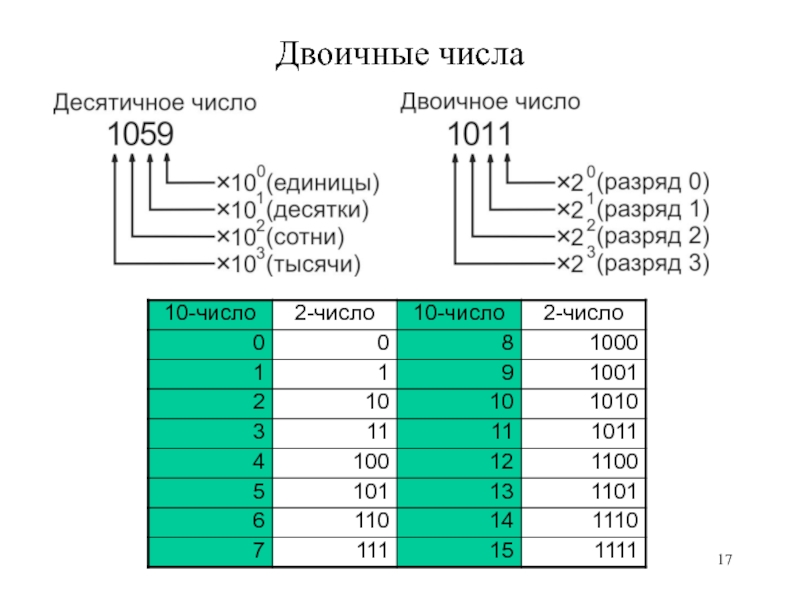

Слайд 17Двоичные числа

Двоичные числа

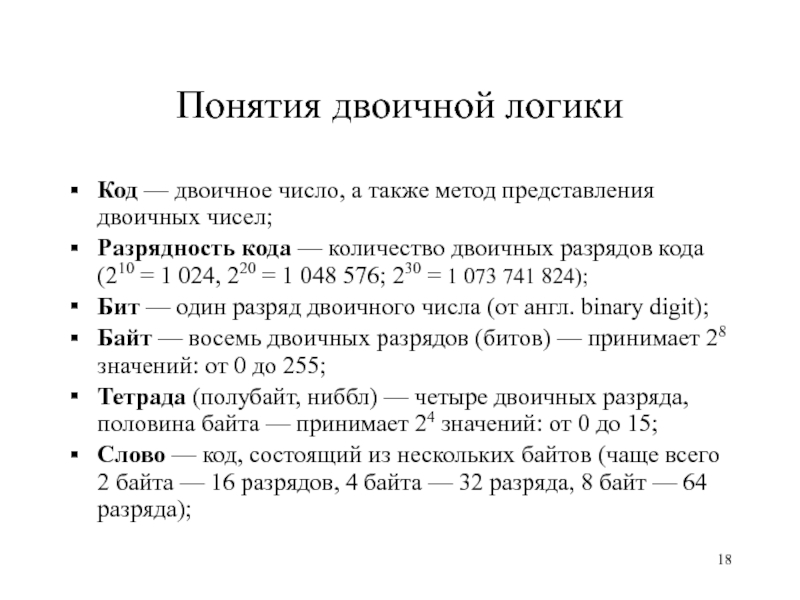

Слайд 18Понятия двоичной логики
Код — двоичное число, а также метод представления

двоичных чисел;
Разрядность кода — количество двоичных разрядов кода (210 =

1 024, 220 = 1 048 576; 230 = 1 073 741 824);
Бит — один разряд двоичного числа (от англ. binary digit);
Байт — восемь двоичных разрядов (битов) — принимает 28 значений: от 0 до 255;
Тетрада (полубайт, ниббл) — четыре двоичных разряда, половина байта — принимает 24 значений: от 0 до 15;
Слово — код, состоящий из нескольких байтов (чаще всего 2 байта — 16 разрядов, 4 байта — 32 разряда, 8 байт — 64 разряда);

Понятия двоичной логикиКод — двоичное число, а также метод представления двоичных чисел;Разрядность кода — количество двоичных разрядов

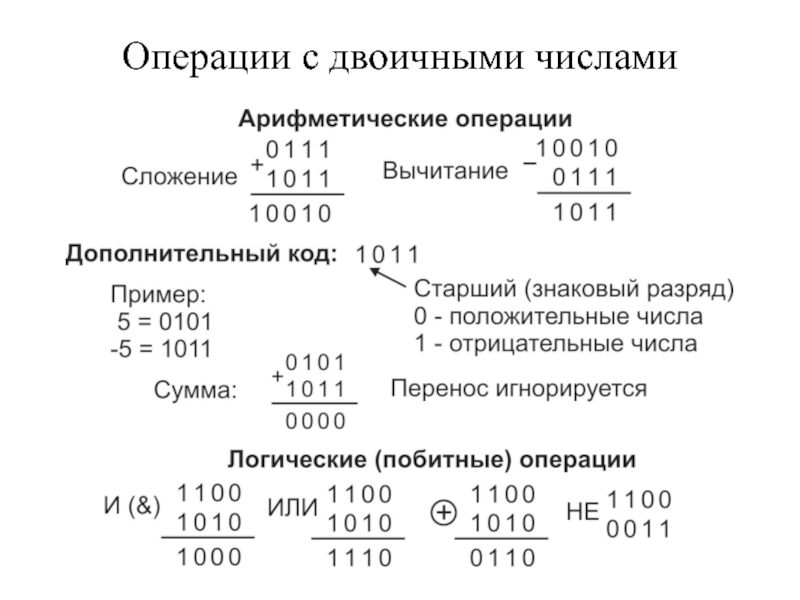

Слайд 19Операции с двоичными числами

Операции с двоичными числами

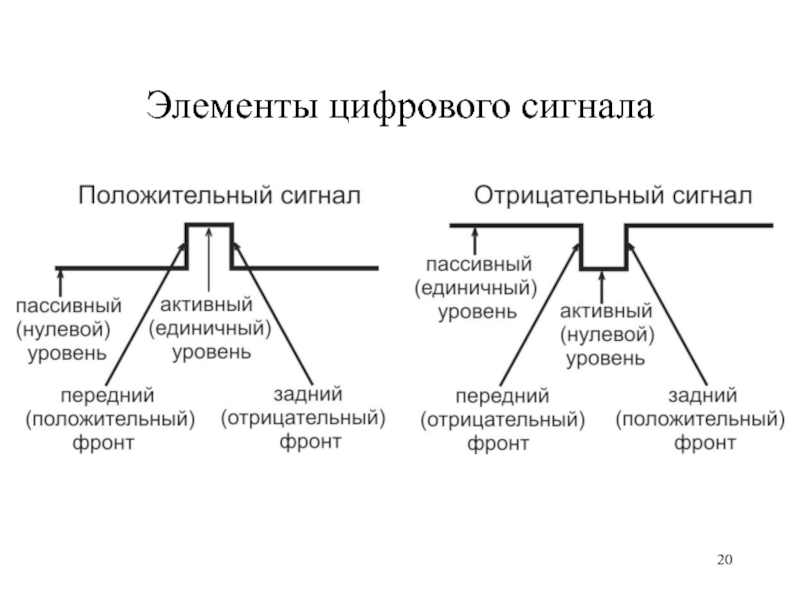

Слайд 20Элементы цифрового сигнала

Элементы цифрового сигнала

Слайд 21

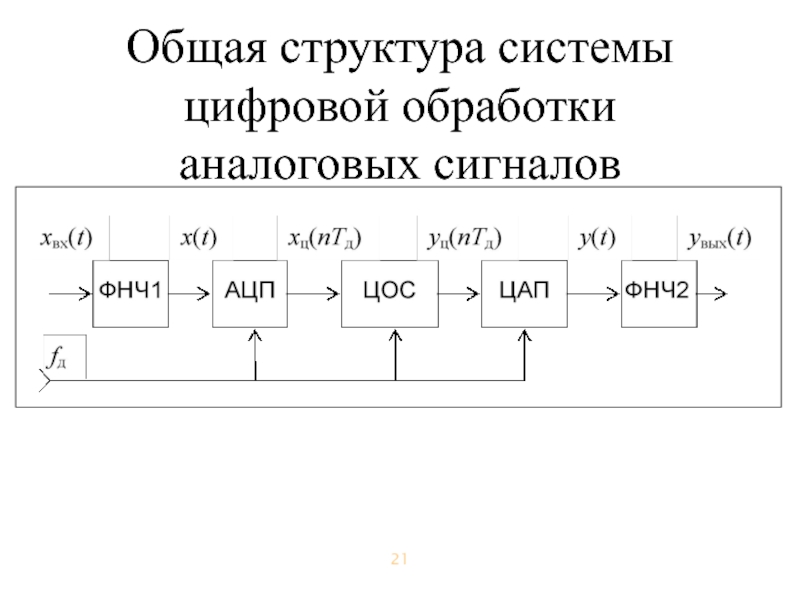

Общая структура системы цифровой обработки аналоговых сигналов

Общая структура системы  цифровой обработки аналоговых сигналов

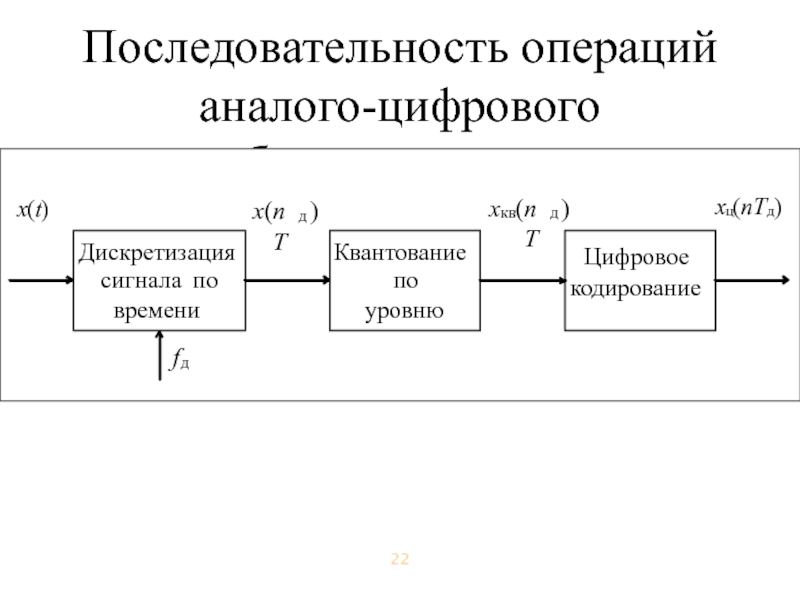

Слайд 22

Последовательность операций аналого-цифрового преобразования сигнала

Последовательность операций  аналого-цифрового преобразования сигнала

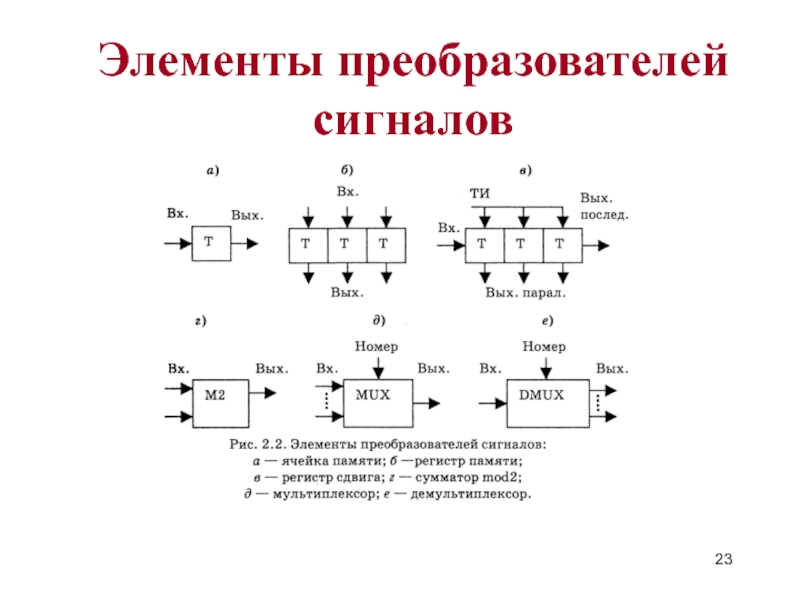

Слайд 23
Элементы преобразователей сигналов

Элементы преобразователей сигналов

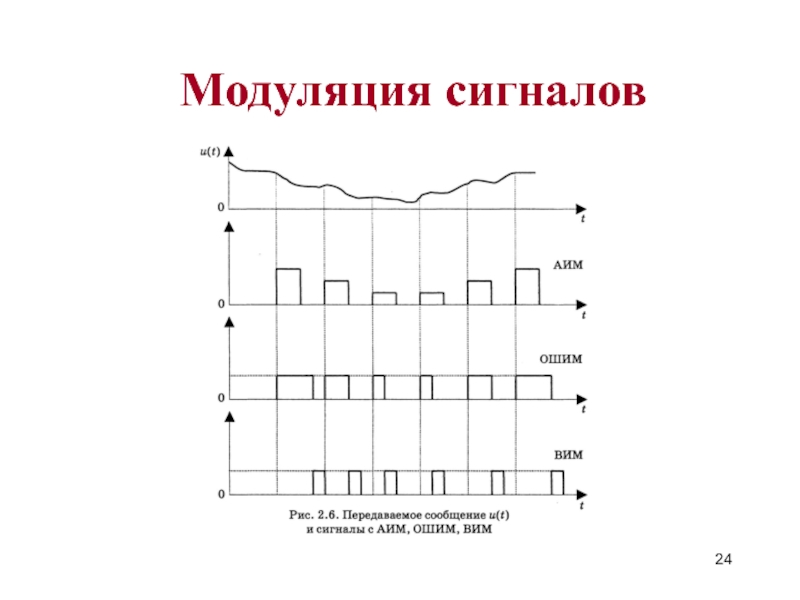

Слайд 24
Модуляция сигналов

Модуляция сигналов

Слайд 25
Аналого-цифровое преобразование

Аналого-цифровое преобразование

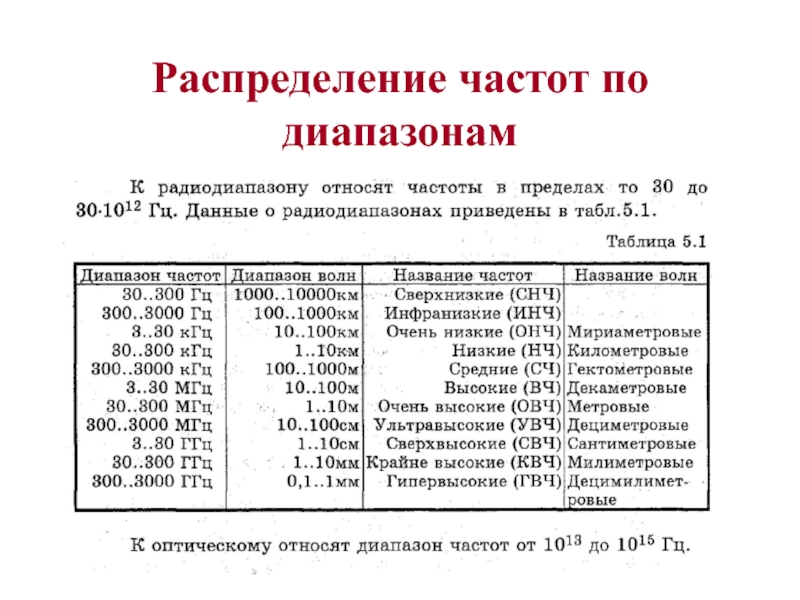

Слайд 26Распределение частот по диапазонам

Распределение частот по диапазонам
