Слайд 1Получение заготовки
получение металлического циркония;
подготовка исходной шихты (цирконий + легирующие элементы

+ обороты);
получение брикетов прессованием и спеканием;
сварка брикетов в расходуемый электрод;
вакуумно-дуговая

или электронно-лучевая плавка (двойной переплав);
ковка слитков на прутки нужного размера и термообработка;
резка кованых прутков на мерные заготовки;
Получение заготовкиполучение металлического циркония;подготовка исходной шихты (цирконий + легирующие элементы + обороты);получение брикетов прессованием и спеканием;сварка брикетов

Слайд 2Получение трубной заготовки
получение полых трубных заготовок прошивкой или механической обработкой;
покрытие

заготовок медной оболочкой;
горячее выдавливание полой трубной заготовки в толстостенные трубы

(гильзы);
холодная прокатка на пилигримовых станках;
травление, контроль качества поверхности;
промежуточная термическая обработка;
Получение трубной заготовкиполучение полых трубных заготовок прошивкой или механической обработкой;покрытие заготовок медной оболочкой;горячее выдавливание полой трубной заготовки

Слайд 3Получение оболочки
прокатка труб на конечный размер;
обезжиривание и травление труб;
окончательная термическая

обработка;
правка труб;
испытания и контроль готовых труб;

Получение оболочкипрокатка труб на конечный размер;обезжиривание и травление труб;окончательная термическая обработка;правка труб;испытания и контроль готовых труб;

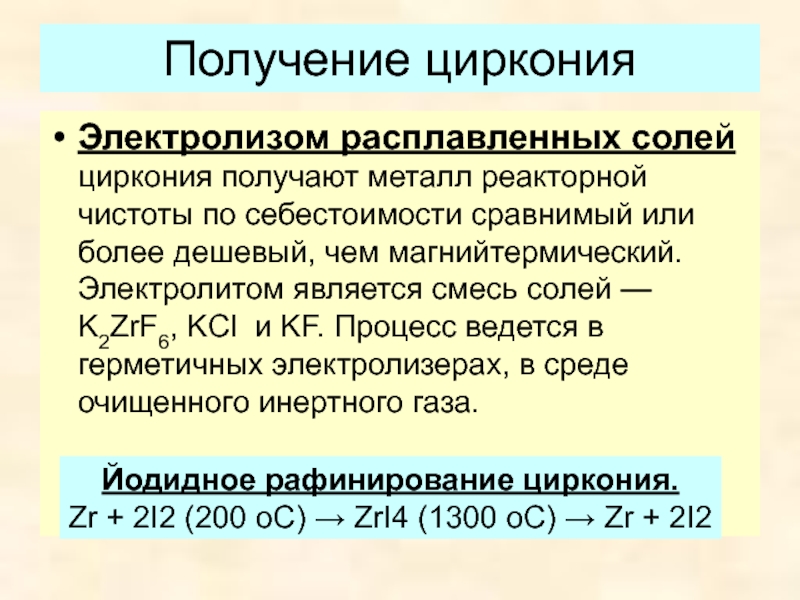

Слайд 4Получение циркония
Электролизом расплавленных солей циркония получают металл реакторной чистоты по

себестоимости сравнимый или более дешевый, чем магнийтермический. Электролитом является смесь

солей — K2ZrF6, KCl и KF. Процесс ведется в герметичных электролизерах, в среде очищенного инертного газа.

Йодидное рафинирование циркония.
Zr + 2I2 (200 oC) → ZrI4 (1300 oC) → Zr + 2I2

Получение цирконияЭлектролизом расплавленных солей циркония получают металл реакторной чистоты по себестоимости сравнимый или более дешевый, чем магнийтермический.

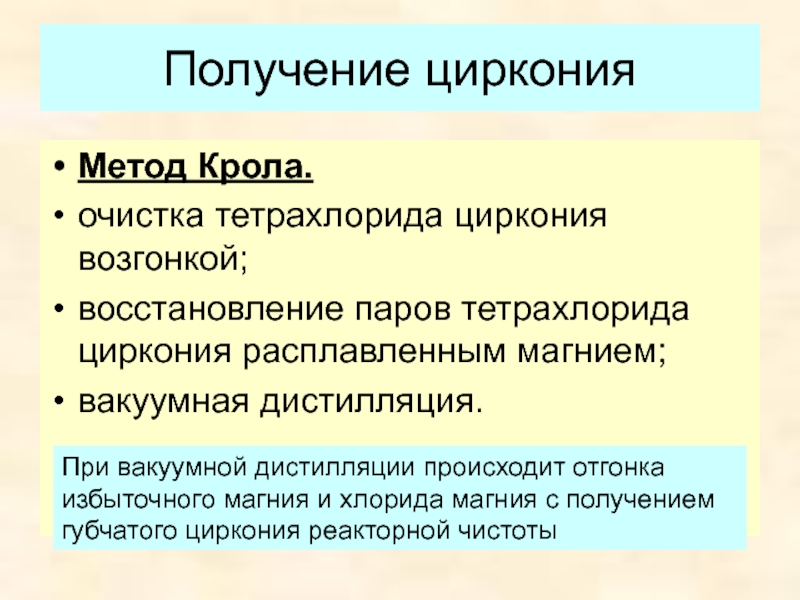

Слайд 5Получение циркония
Метод Крола.
очистка тетрахлорида циркония возгонкой;
восстановление паров тетрахлорида циркония расплавленным

магнием;
вакуумная дистилляция.
При вакуумной дистилляции происходит отгонка избыточного магния и хлорида

магния с получением
губчатого циркония реакторной чистоты
Получение цирконияМетод Крола.очистка тетрахлорида циркония возгонкой;восстановление паров тетрахлорида циркония расплавленным магнием;вакуумная дистилляция.При вакуумной дистилляции происходит отгонка избыточного

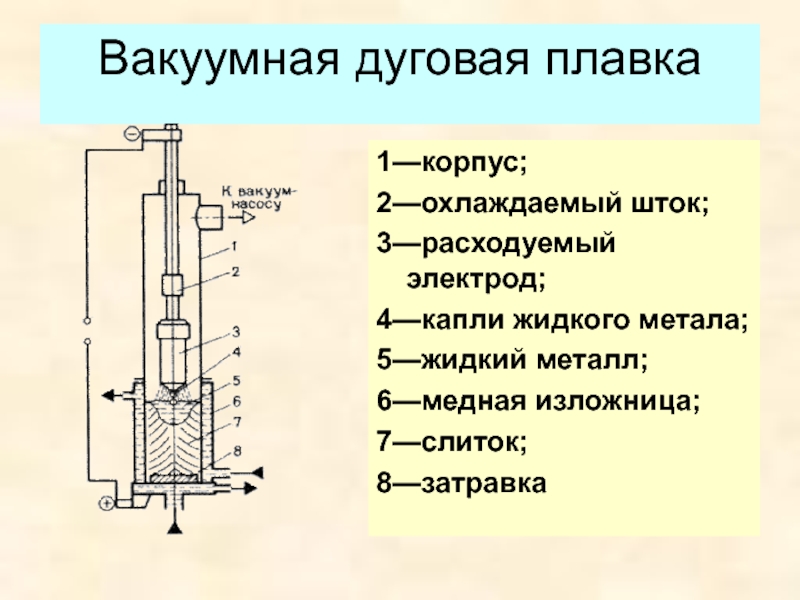

Слайд 6Вакуумная дуговая плавка
1—корпус;
2—охлаждаемый шток;
3—расходуемый электрод;
4—капли жидкого

метала;
5—жидкий металл;
6—медная изложница;
7—слиток;
8—затравка

Вакуумная дуговая плавка1—корпус; 2—охлаждаемый шток; 3—расходуемый  электрод; 4—капли жидкого метала; 5—жидкий металл; 6—медная изложница; 7—слиток; 8—затравка

Слайд 7Ковка слитков
Ковка слитков осуществляется, когда цирконий находится в α+β или

β–фазе.
Т>800 0С
Средний диаметр заготовки определяется по формуле:
d=d0(h0/h)1/2

Ковка слитковКовка слитков осуществляется, когда цирконий находится в α+β или β–фазе. Т>800 0ССредний диаметр заготовки определяется по

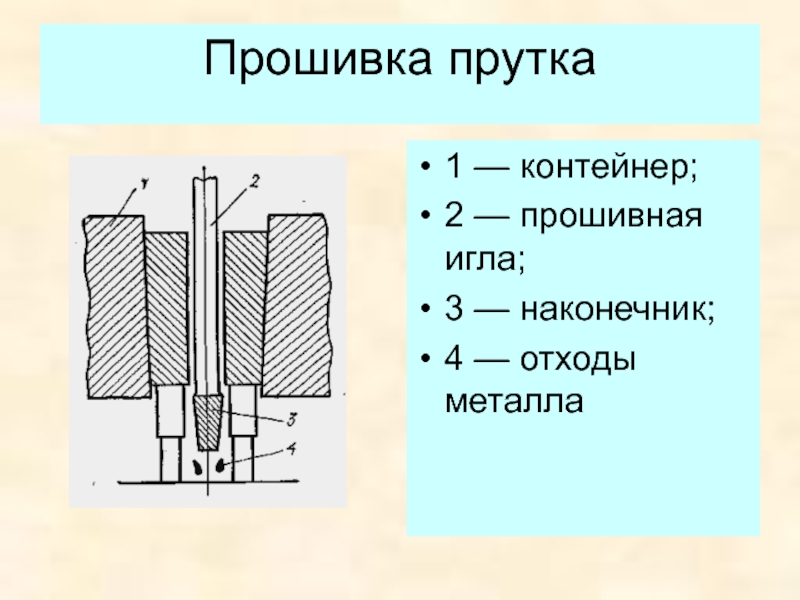

Слайд 8Прошивка прутка
1 — контейнер;
2 — прошивная игла;
3 —

наконечник;
4 — отходы металла

Прошивка прутка1 — контейнер; 2 — прошивная игла; 3 — наконечник; 4 — отходы металла

Слайд 9Выдавливание трубной заготовки

Выдавливание трубной заготовки

Слайд 10Прокатка труб на станах ХТП
I — начало рабочего хода; II

— конец рабочего хода.
1 — калибры; 2 — оправка;

3 — труба
Прокатка труб на станах ХТПI — начало рабочего хода; II — конец рабочего хода. 1 — калибры;

Слайд 11Контроль готовых труб

Контроль готовых труб
