5 Биологическая очистка.ppt
Содержание
- 1. 5 Биологическая очистка.ppt
- 2. Биологическая очисткаГруппа методов обработки воды, в основе
- 3. Назначение Очистка воды от растворенных и мелкодиспергированных органических веществ.
- 4. Биологическая очистка
- 5. Биологическая очистка воды в естественных условияхИспользуется самоочистная
- 6. Биологическая очистка воды в искусственных условияхОсуществляется в
- 7. 5.1. Поля фильтрации и поля орошения
- 8. Поля фильтрацииУчастки земли предназначенные для полной биологической
- 9. Поля орошенияСпециально подготовленные и спланированные участки земли,
- 10. Область примененияРекомендуется применять при расходах сточных вод до 5…10 тыс. м3/сут.
- 11. Схема полей фильтрации и орошения
- 12. Основные требования к территориям, отводимым под поляТерритории
- 13. Основы проектирования и расчета полей
- 14. Межполивной периодДля полей фильтрации – 5…10 суток;Для
- 15. Норма нагрузкиОбъем сточной воды, который может быть
- 16. Полная расчетная площадьПоля фильтрацииПоля орошения

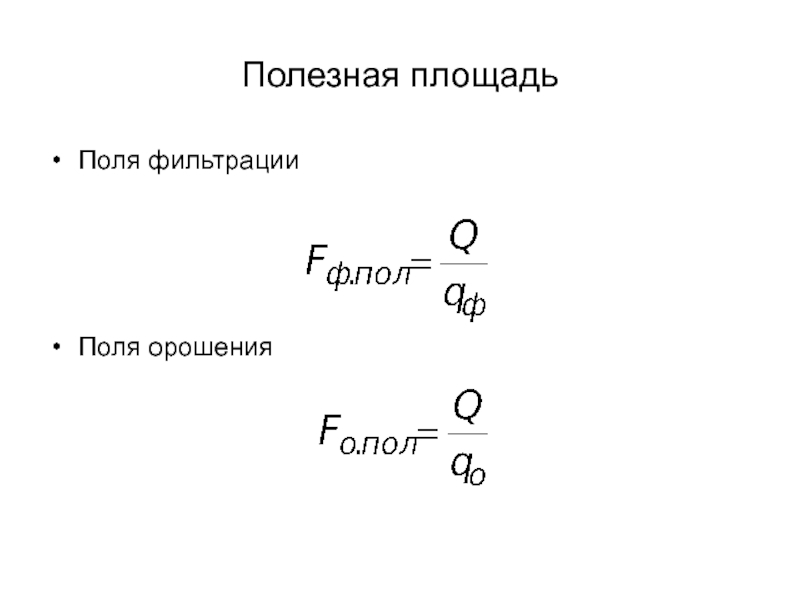

- 17. Полезная площадьПоля фильтрацииПоля орошения
- 18. Резервная площадьПоля фильтрацииПоля орошения
- 19. Площадь на намораживание
- 20. Размеры картПоля фильтрации:Площадь карты – не менее
- 21. Продольные и поперечные уклоны карт, соответственно:Для легких
- 22. Оградительные и разделительные валикиФорма сечения – трапеция;Ширина
- 23. Расчет лотков и трубопроводов
- 24. Расчет каналовРасчет каналов производят по формулам для
- 25. Число карт, орошаемых одновременно:Расход воды, поступающей на одну карту: Расчет каналов (продолжение)

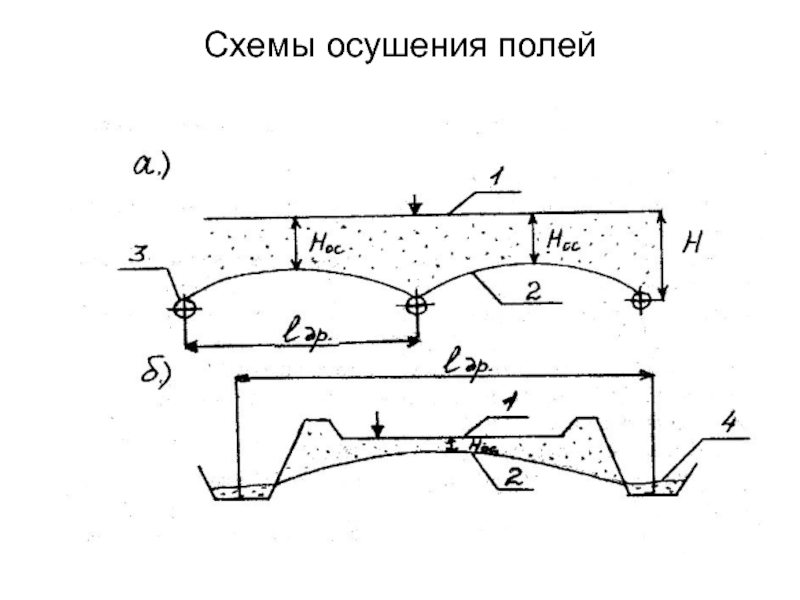

- 26. Схемы осушения полей
- 27. Область применения схем осушенияС закрытой осушительной сетью
- 28. Скачать презентанцию
Биологическая очисткаГруппа методов обработки воды, в основе которых лежит способность живых организмов в процессе жизнедеятельности поглощать органические вещества.
Слайды и текст этой презентации
Слайд 2Биологическая очистка
Группа методов обработки воды, в основе которых лежит способность
живых организмов в процессе жизнедеятельности поглощать органические вещества.
Слайд 5Биологическая очистка воды в естественных условиях
Используется самоочистная способность почвы (поля
фильтрации) и ассимиляционная способность растений (поля орошения) или самоочистная способность
водоема (не аэрируемые биологические пруды).
Слайд 6Биологическая очистка воды в искусственных условиях
Осуществляется в специально созданных сооружениях
(аэротенках, циркуляционных окислительных каналах, биологических фильтрах, аэрируемых биологических прудах и
др.) под воздействием активного ила.
Слайд 8Поля фильтрации
Участки земли предназначенные для полной биологической очистки предварительно очищенных
сточных вод.
Используется самоочистная способность почв. Наиболее интенсивно процесс очистки протекает
в верхних слоях (0,2…0,3 м), где соблюдается благоприятный кислородный режим.Основные характеристики территорий, отводимых под поля фильтрации:
свойства грунтов;
качество и объем сточных вод, которые могут быть очищены на 1 га площади поля.
Слайд 9Поля орошения
Специально подготовленные и спланированные участки земли, на которых выращивают
определенные сельскохозяйственные и технические культуры с использованием для орошения и
удобрения сточных вод после их полной биологической очистки.Сточные воды не должны содержать токсичных и других веществ, способных накапливаться в растениях.
Слайд 12Основные требования к территориям, отводимым под поля
Территории должны обладать спокойным
рельефом;
Естественный уклон – не более 0,02;
Наиболее предпочтительные грунты – песчаные
и супесчаные. При устройстве полей на суглинках и глинах нагрузки по сточным водам должны быть снижены. Тяжелые суглинки и глины не пригодны под размещение полей. Торфяные грунты необходимо предварительно осушить;Уровень грунтовых вод должен быть не менее 1,5 м от поверхности. При более высоком уровне грунтовых вод необходимо предусматривать дренаж.
Слайд 14Межполивной период
Для полей фильтрации – 5…10 суток;
Для полей орошения –
устанавливается в соответствии с режимом полива выращиваемых культур.

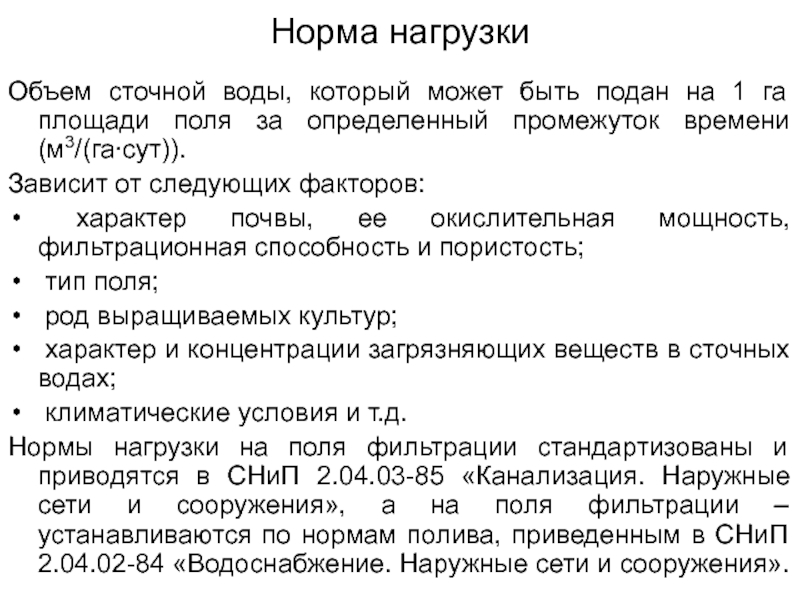

Слайд 15Норма нагрузки
Объем сточной воды, который может быть подан на 1
га площади поля за определенный промежуток времени (м3/(га∙сут)).
Зависит от следующих
факторов:характер почвы, ее окислительная мощность, фильтрационная способность и пористость;
тип поля;
род выращиваемых культур;
характер и концентрации загрязняющих веществ в сточных водах;
климатические условия и т.д.
Нормы нагрузки на поля фильтрации стандартизованы и приводятся в СНиП 2.04.03-85 «Канализация. Наружные сети и сооружения», а на поля фильтрации – устанавливаются по нормам полива, приведенным в СНиП 2.04.02-84 «Водоснабжение. Наружные сети и сооружения».

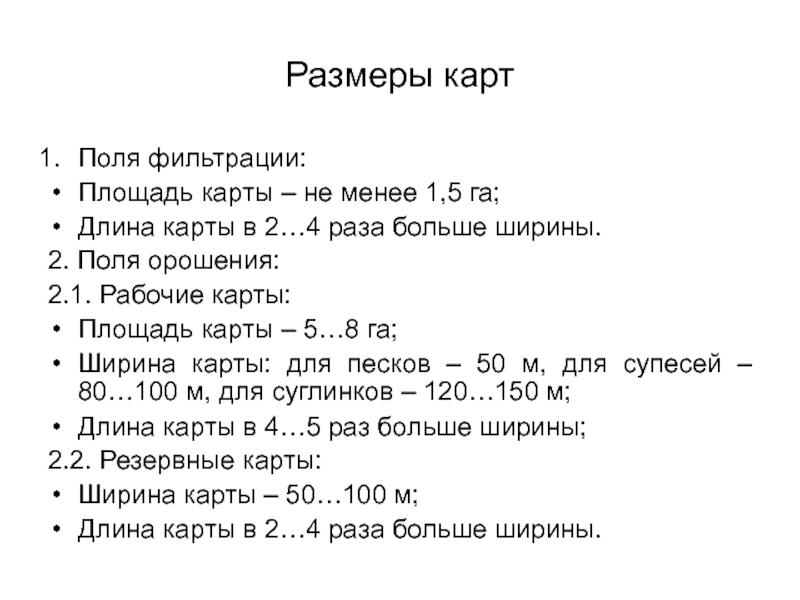

Слайд 20Размеры карт
Поля фильтрации:
Площадь карты – не менее 1,5 га;
Длина карты
в 2…4 раза больше ширины.
2. Поля орошения:
2.1. Рабочие карты:
Площадь карты
– 5…8 га;Ширина карты: для песков – 50 м, для супесей – 80…100 м, для суглинков – 120…150 м;
Длина карты в 4…5 раз больше ширины;
2.2. Резервные карты:
Ширина карты – 50…100 м;
Длина карты в 2…4 раза больше ширины.
Слайд 21Продольные и поперечные уклоны карт, соответственно:
Для легких суглинков – 0,001
и 0,002;
Для супесей – 0,002 и 0,003;
Для песков – 0,005
и 0,004.
Слайд 22Оградительные и разделительные валики
Форма сечения – трапеция;
Ширина верхней грани –
не менее 0,7 м;
Крутизна склонов: для супесей и суглинков –
не более 1:1,5, для песков – 1:2.
Слайд 24Расчет каналов
Расчет каналов производят по формулам для равномерного движения жидкости
при соблюдении следующих условий:
Магистральный канал рассчитывают исходя из общего секундного
расхода сточных вод;Распределительные каналы рассчитывают по максимальному секундному расходу сточных вод, необходимому для полива карт, орошаемых одновременно;
Минимальная незаиливающая скорость для картовых оросителей, распределительных и магистральных каналов принимается равной, соответственно, 0,3, 0,4 и 0,5 м/с;
Наименьший уклон для картовых оросителей – 0,001;
Наименьший уклон для распределительных и магистральных каналов – 0,0005.
Слайд 25Число карт, орошаемых одновременно:
Расход воды, поступающей на одну карту:
Расчет
каналов (продолжение)
Слайд 27Область применения схем осушения
С закрытой осушительной сетью – в слабопроницаемых
грунтах (суглинки);
С открытой осушительной сетью – в сильнопроницаемых грунтах (песок,
супесь).
