Слайд 1Протоколы транспортного уровня TCP/IP
Выполнено студентом группы 2382 Алекперовым И.А.
2005

Протоколы транспортного уровня TCP/IPВыполнено студентом группы 2382 Алекперовым И.А.2005

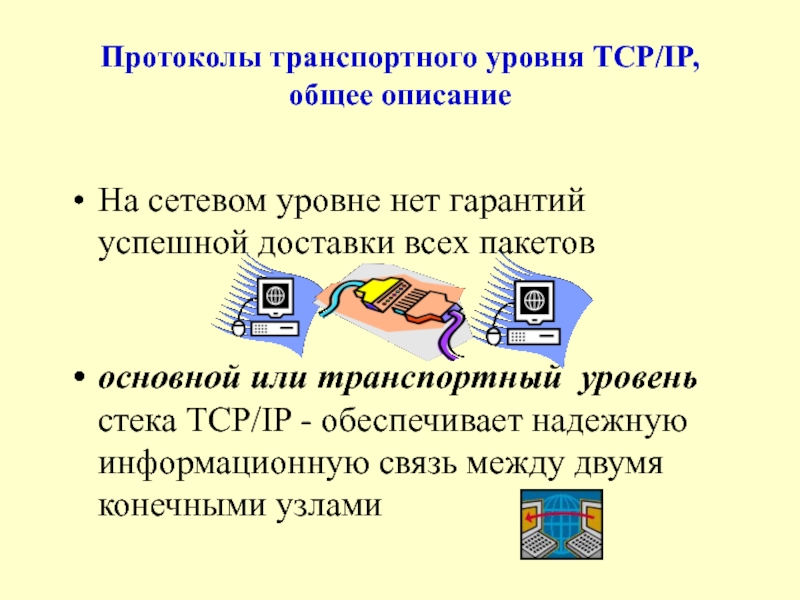

Слайд 2Протоколы транспортного уровня TCP/IP, общее описание
На сетевом уровне нет гарантий

успешной доставки всех пакетов
основной или транспортный уровень стека TCP/IP -

обеспечивает надежную информационную связь между двумя конечными узлами

Протоколы транспортного уровня TCP/IP, общее описание На сетевом уровне нет гарантий успешной доставки всех пакетов  основной

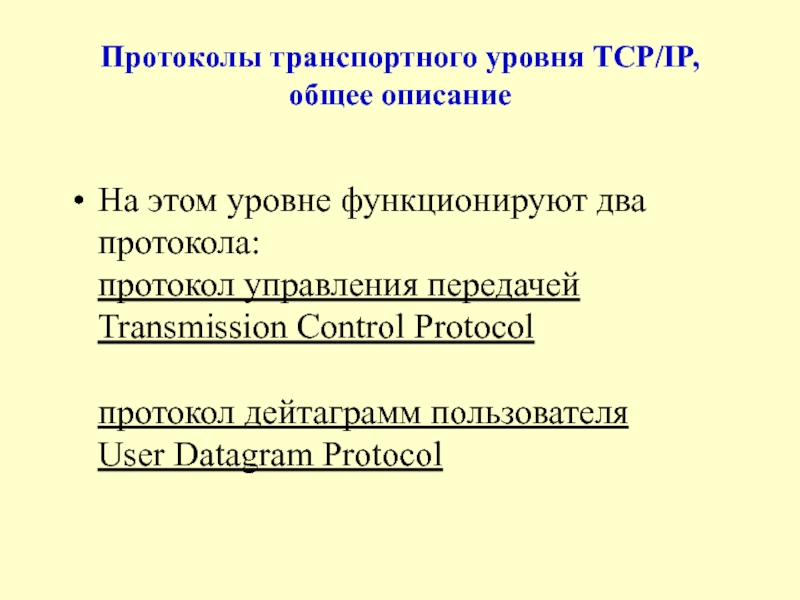

Слайд 3Протоколы транспортного уровня TCP/IP, общее описание
На этом уровне функционируют два

протокола: протокол управления передачей Transmission Control Protocol протокол дейтаграмм пользователя User Datagram

Protocol
Протоколы транспортного уровня TCP/IP, общее описание На этом уровне функционируют два протокола: протокол управления передачей Transmission Control

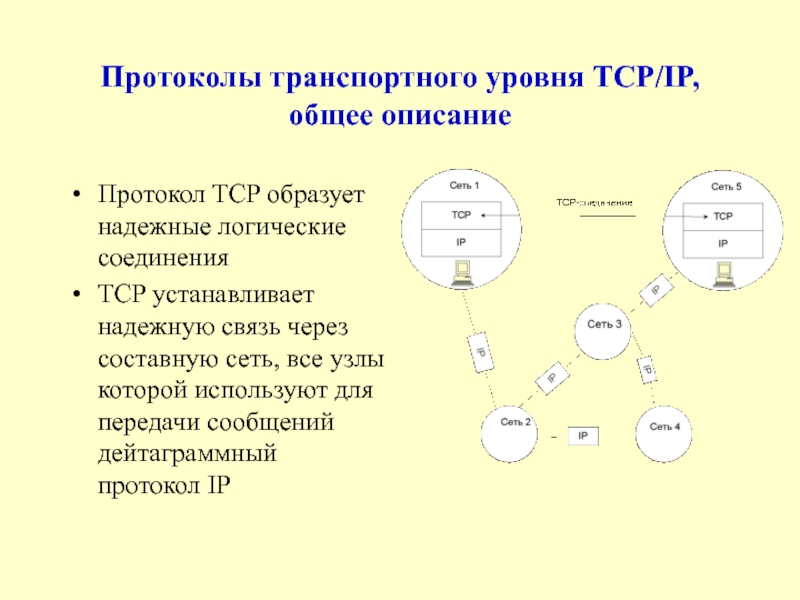

Слайд 4Протоколы транспортного уровня TCP/IP, общее описание
Протокол TCP образует надежные логические

соединения
TCP устанавливает надежную связь через составную сеть, все узлы которой

используют для передачи сообщений дейтаграммный протокол IP
Протоколы транспортного уровня TCP/IP, общее описание Протокол TCP образует надежные логические соединенияTCP устанавливает надежную связь через составную

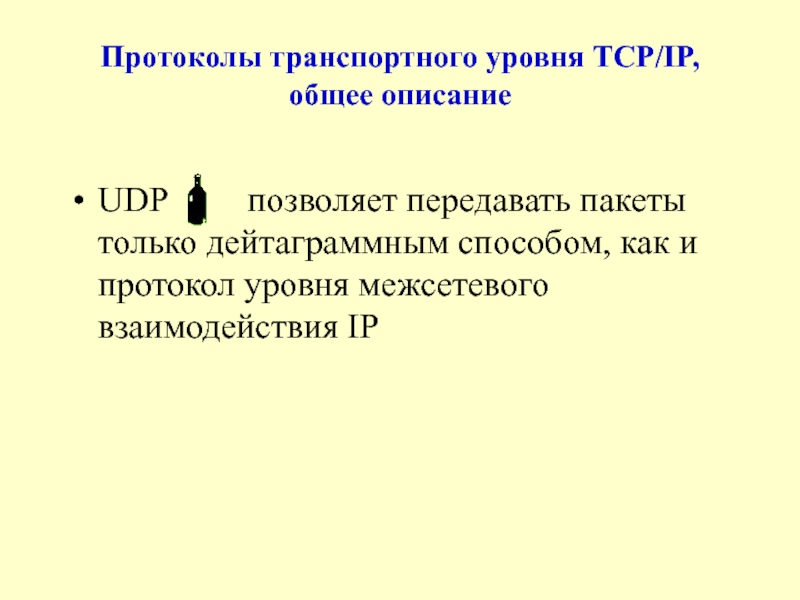

Слайд 5Протоколы транспортного уровня TCP/IP, общее описание
UDP

позволяет передавать пакеты только дейтаграммным способом, как и протокол уровня

межсетевого взаимодействия IP
Протоколы транспортного уровня TCP/IP, общее описание UDP     позволяет передавать пакеты только дейтаграммным способом,

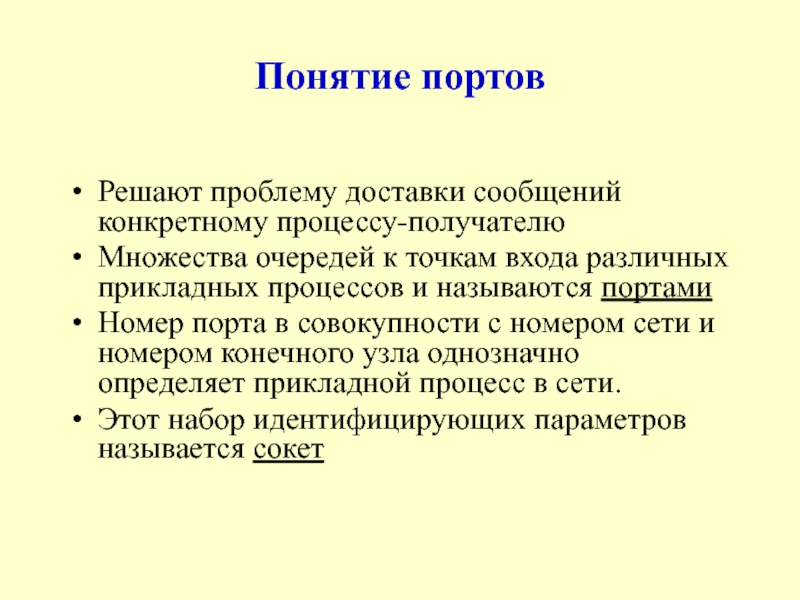

Слайд 6Понятие портов
Решают проблему доставки сообщений конкретному процессу-получателю
Множества очередей к

точкам входа различных прикладных процессов и называются портами
Номер порта в

совокупности с номером сети и номером конечного узла однозначно определяет прикладной процесс в сети.
Этот набор идентифицирующих параметров называется сокет
Понятие портов Решают проблему доставки сообщений конкретному процессу-получателю Множества очередей к точкам входа различных прикладных процессов и

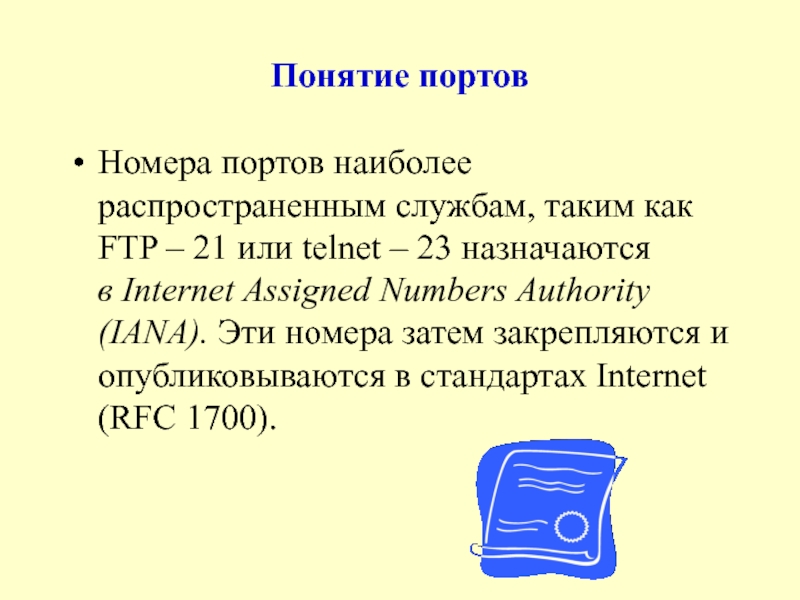

Слайд 7Понятие портов
Номера портов наиболее распространенным службам, таким как FTP –

21 или telnet – 23 назначаются в Internet Assigned Numbers

Authority (IANA). Эти номера затем закрепляются и опубликовываются в стандартах Internet (RFC 1700).
Понятие портов Номера портов наиболее распространенным службам, таким как FTP – 21 или telnet – 23 назначаются

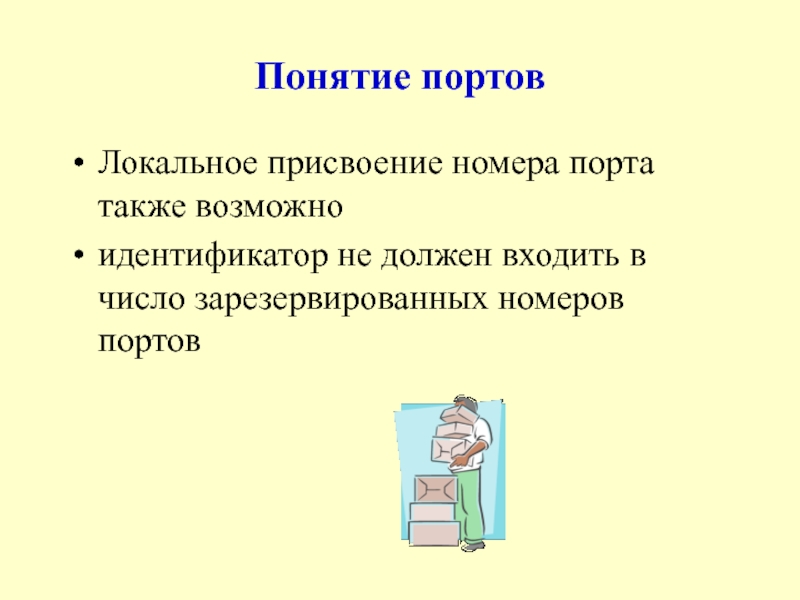

Слайд 8Понятие портов
Локальное присвоение номера порта также возможно
идентификатор не должен входить

в число зарезервированных номеров портов

Понятие портов Локальное присвоение номера порта также возможноидентификатор не должен входить в число зарезервированных номеров портов

Слайд 9Понятие портов
TCP ведет две очереди - очередь пакетов, поступающих в

данный порт из сети, и очередь пакетов, отправляемых данным портом

в сеть
Мультиплексирование – обслуживание очереди для отправки
Демультиплексирование – обслуживание принятых пакетов
Понятие портов TCP ведет две очереди - очередь пакетов, поступающих в данный порт из сети, и очередь

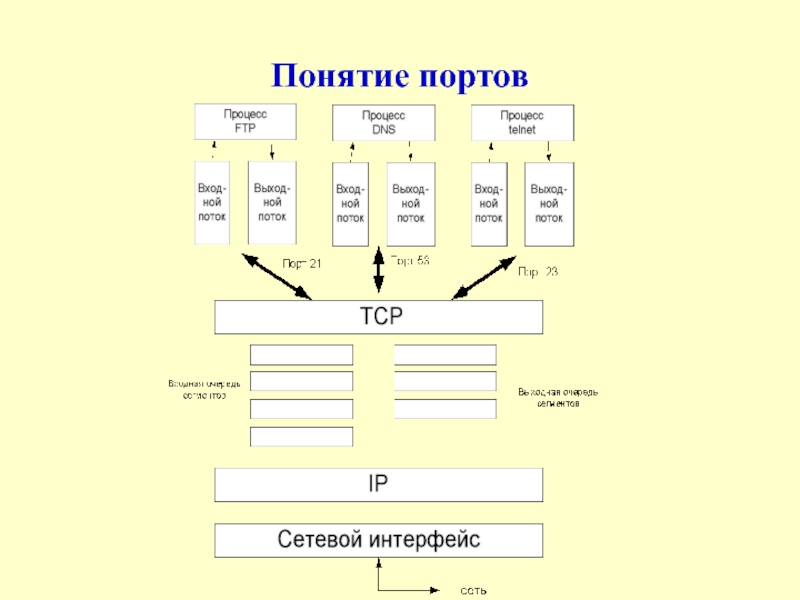

Слайд 10Понятие портов

Понятие портов

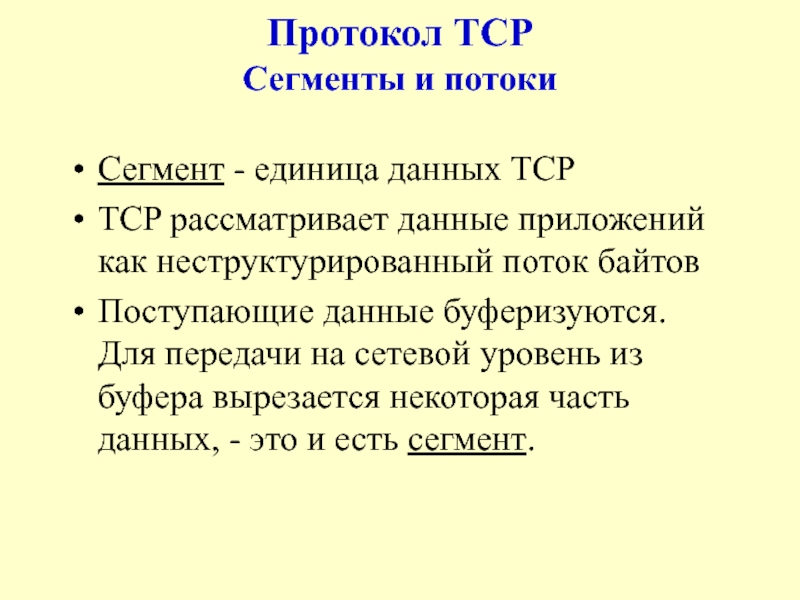

Слайд 11Протокол TCP Сегменты и потоки
Сегмент - единица данных TCP
TCP рассматривает данные

приложений как неструктурированный поток байтов
Поступающие данные буферизуются. Для передачи на

сетевой уровень из буфера вырезается некоторая часть данных, - это и есть сегмент.
Протокол TCP Сегменты и потоки  Сегмент - единица данных TCPTCP рассматривает данные приложений как неструктурированный поток

Слайд 12Протокол TCP Сегменты и потоки
Все сегменты не обязательно имеют одинаковый размер
Но

есть ограничение – максимальный размер сегмента
Хорошо, чтобы размер максимального сегмента

не превосходил максимального размера поля данных IP-пакета
Протокол TCP Сегменты и потоки  Все сегменты не обязательно имеют одинаковый размерНо есть ограничение – максимальный

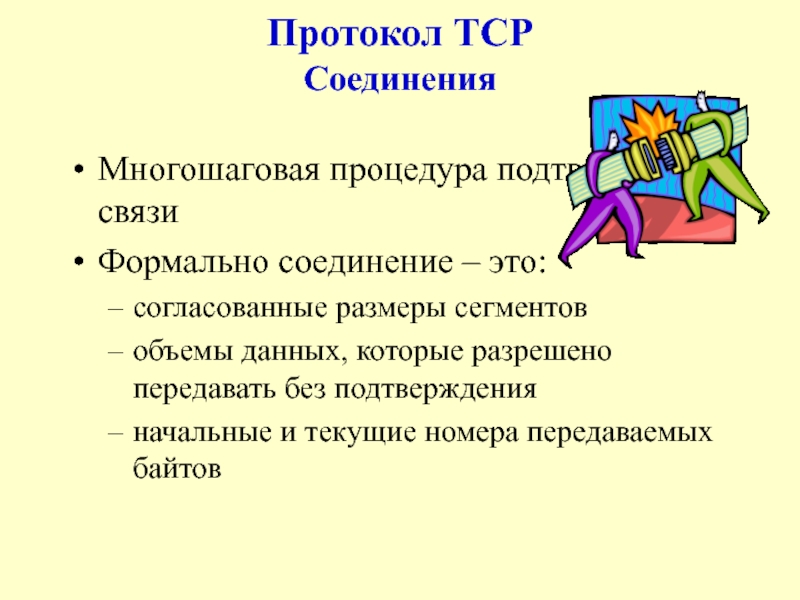

Слайд 13Протокол TCP Соединения
Многошаговая процедура подтверждения связи
Формально соединение – это:
согласованные размеры сегментов
объемы

данных, которые разрешено передавать без подтверждения
начальные и текущие номера передаваемых

байтов
Протокол TCP Соединения  Многошаговая процедура подтверждения связиФормально соединение – это:согласованные размеры сегментовобъемы данных, которые разрешено передавать

Слайд 14Протокол TCP Установка связи по протоколу
Узел-отправитель запрашивает соединение, посылая сегмент с

установленным флагом синхронизации (SYN).
Узел-адресат подтверждает получение запроса, отправляя обратно сегмент

с:
Установленным флагом синхронизации
Порядковым номером начального байта сегмента, который он может послать
Подтверждением, включающим порядковый номер следующего сегмента, который он ожидает получить
Запрашивающий узел посылает обратно сегмент с подтверждением номера последовательности и номером своего подтверждения (ACK).
Протокол TCP Установка связи по протоколу  Узел-отправитель запрашивает соединение, посылая сегмент с установленным флагом синхронизации (SYN).Узел-адресат

Слайд 15Протокол TCP Установка связи по протоколу

Протокол TCP Установка связи по протоколу

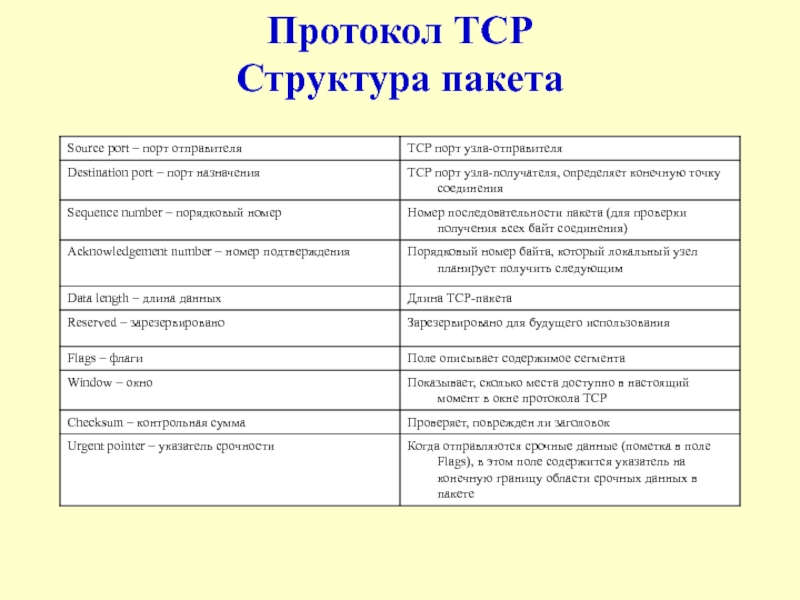

Слайд 16Протокол TCP Структура пакета

Протокол TCP Структура пакета

Слайд 17Протокол TCP Структура пакета Поле flags

Протокол TCP Структура пакета Поле flags

Слайд 18Протокол TCP Реализация скользящего окна
Частный случай квитирования – алгоритм скользящего окна


Окно определено на множестве нумерованных байтов неструктурированного потока данных

Протокол TCP Реализация скользящего окна  Частный случай квитирования – алгоритм скользящего окна Окно определено на множестве

Слайд 19Протокол TCP Реализация скользящего окна

Протокол TCP Реализация скользящего окна

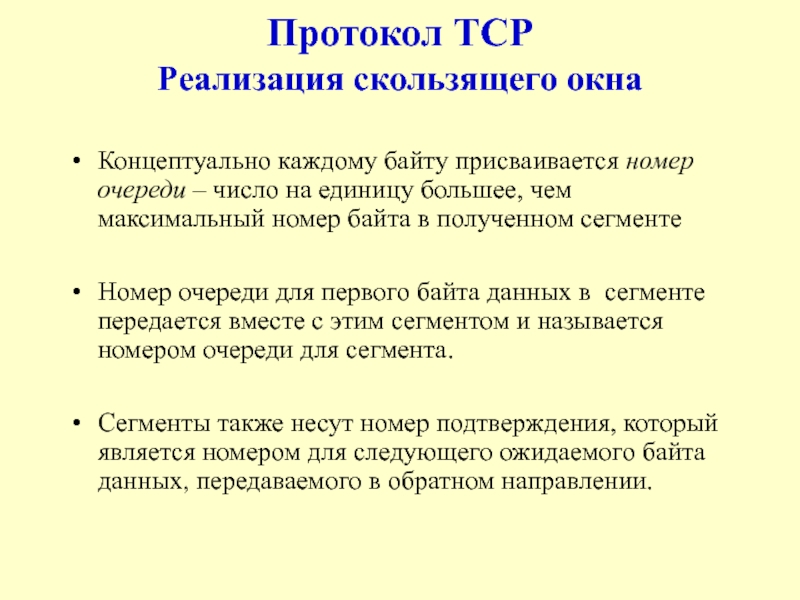

Слайд 20Протокол TCP Реализация скользящего окна
Концептуально каждому байту присваивается номер очереди –

число на единицу большее, чем максимальный номер байта в полученном

сегменте
Номер очереди для первого байта данных в сегменте передается вместе с этим сегментом и называется номером очереди для сегмента.
Сегменты также несут номер подтверждения, который является номером для следующего ожидаемого байта данных, передаваемого в обратном направлении.

Протокол TCP Реализация скользящего окна  Концептуально каждому байту присваивается номер очереди – число на единицу большее,

Слайд 21Протокол TCP Реализация скользящего окна
Существует очередь повторной передачи TCP
Производительность протокола во

многом зависит от правильного выбора тайм-аута

Протокол TCP Реализация скользящего окна  Существует очередь повторной передачи TCPПроизводительность протокола во многом зависит от правильного

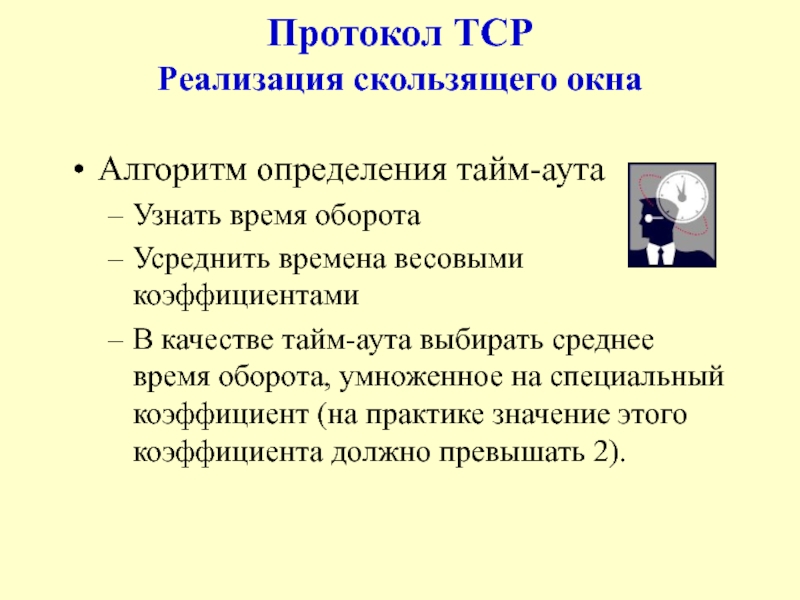

Слайд 22Протокол TCP Реализация скользящего окна
Алгоритм определения тайм-аута
Узнать время оборота
Усреднить времена весовыми

коэффициентами
В качестве тайм-аута выбирать среднее время оборота, умноженное на специальный

коэффициент (на практике значение этого коэффициента должно превышать 2).
Протокол TCP Реализация скользящего окна  Алгоритм определения тайм-аутаУзнать время оборотаУсреднить времена весовыми коэффициентамиВ качестве тайм-аута выбирать

Слайд 23Протокол TCP Реализация скользящего окна
Исключено появление продублированных сегментов
Контроль получателем размера буфера

данных
Применение параметра 20-40 % от максимально возможного объема памяти для

данного соединения до изменения окна
Централизованный контроль за размером окна
Нулевой размер окна и пометка «срочно»
Протокол TCP Реализация скользящего окна  Исключено появление продублированных сегментовКонтроль получателем размера буфера данныхПрименение параметра 20-40 %

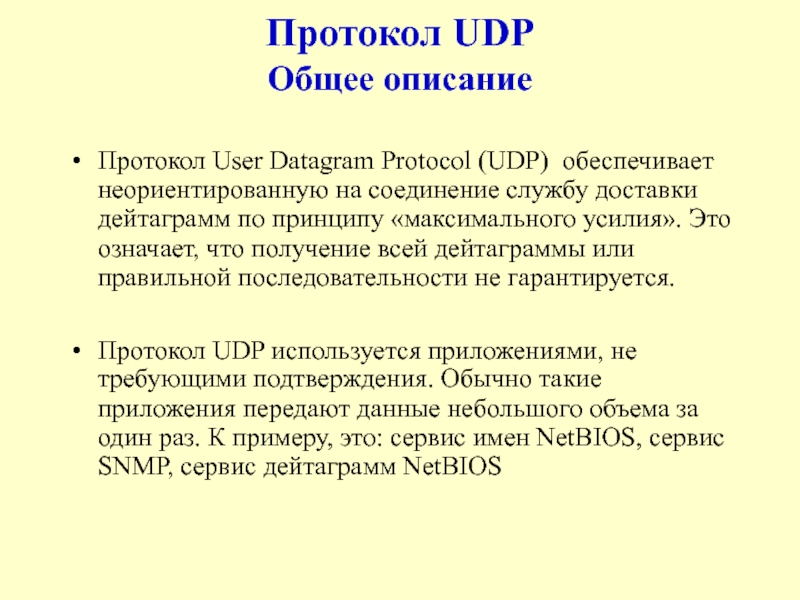

Слайд 24Протокол UDP Общее описание
Протокол User Datagram Protocol (UDP) обеспечивает неориентированную на

соединение службу доставки дейтаграмм по принципу «максимального усилия». Это означает,

что получение всей дейтаграммы или правильной последовательности не гарантируется.
Протокол UDP используется приложениями, не требующими подтверждения. Обычно такие приложения передают данные небольшого объема за один раз. К примеру, это: сервис имен NetBIOS, сервис SNMP, сервис дейтаграмм NetBIOS
Протокол UDP Общее описание  Протокол User Datagram Protocol (UDP) обеспечивает неориентированную на соединение службу доставки дейтаграмм

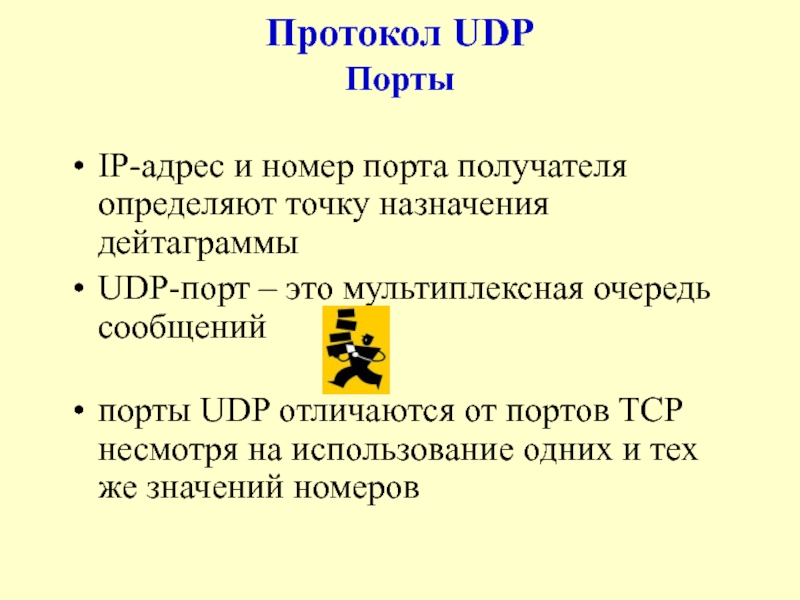

Слайд 25Протокол UDP Порты
IP-адрес и номер порта получателя определяют точку назначения дейтаграммы
UDP-порт

– это мультиплексная очередь сообщений
порты UDP отличаются от портов TCP

несмотря на использование одних и тех же значений номеров
Протокол UDP Порты  IP-адрес и номер порта получателя определяют точку назначения дейтаграммыUDP-порт – это мультиплексная очередь

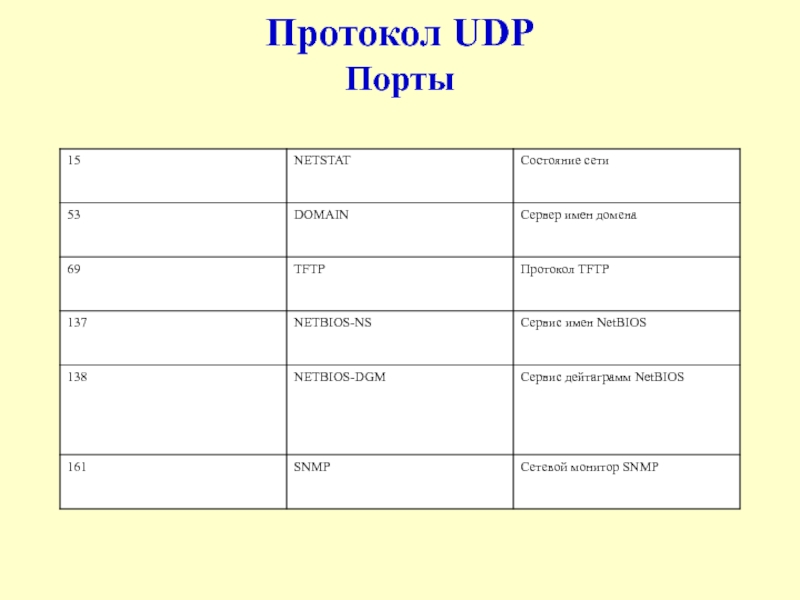

Слайд 26Протокол UDP Порты

Протокол UDP Порты

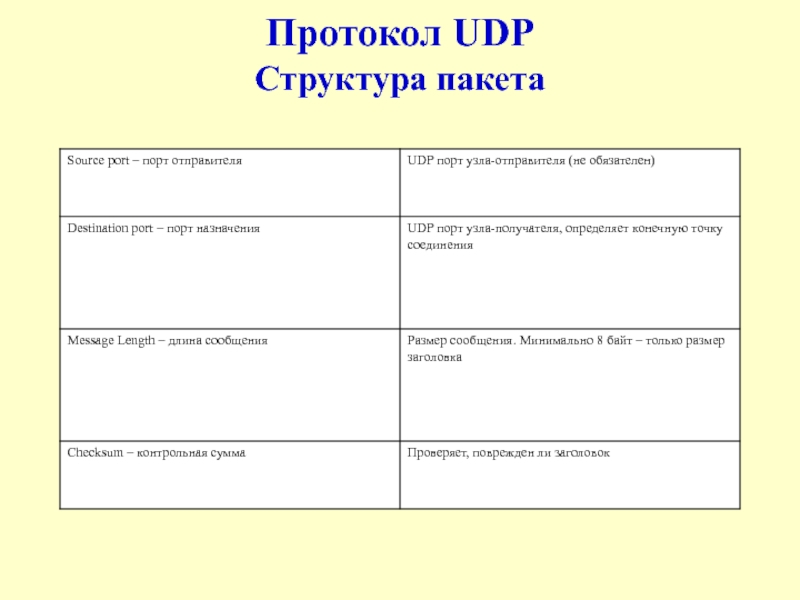

Слайд 27Протокол UDP Структура пакета

Протокол UDP Структура пакета

Слайд 28С П А С И Б О

С П А С И Б О
