Биполярные транзисторы
Содержание
- 1. Биполярные транзисторы
- 2. Схема с общей базойСемейство входных характеристик схемы
- 3. Семейство выходных характеристик схемы с ОБ представляет
- 4. Схема с общим эмиттеромСемейство входных характеристик схемы
- 5. Схема с общим эмиттеромСемейство выходных характеристик схемы
- 6. Влияние температуры на статические характеристики БТТок эмиттерного
- 7. Влияние температуры на статические характеристики БТВлияние температуры
- 8. Дифференциальные параметры биполярного транзистора Для введения системы
- 9. Дифференциальные параметры биполярного транзистора Для схемы с
- 10. Линейная (малосигнальная) модель биполярного транзистораЭквивалентна схема БТ в системе Н-параметров
- 11. Эквивалентная схема БТ при включении его с
- 12. Эквивалентная схема БТ при включении его с
- 13. Скачать презентанцию

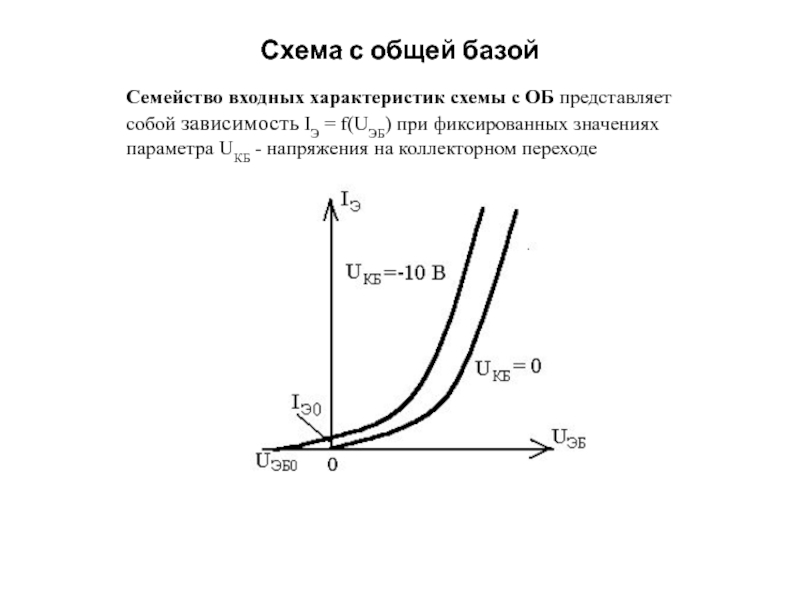

Схема с общей базойСемейство входных характеристик схемы с ОБ представляет собой зависимость IЭ = f(UЭБ) при фиксированных значениях параметра UКБ - напряжения на коллекторном переходе
Слайды и текст этой презентации
Слайд 3

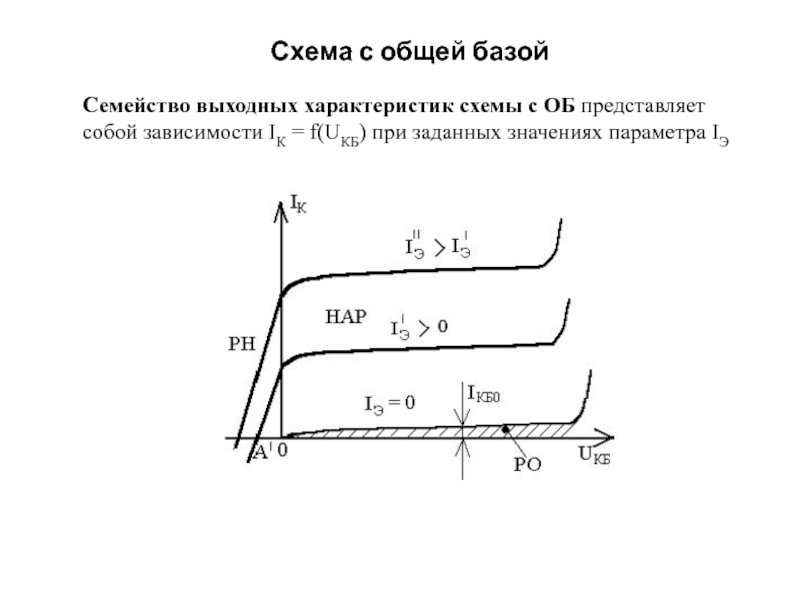

Семейство выходных характеристик схемы с ОБ представляет собой зависимости IК
= f(UКБ) при заданных значениях параметра IЭ
Схема с общей базой
Слайд 4
Схема с общим эмиттером
Семейство входных характеристик схемы с ОЭ представляет
собой зависимости IБ = f(UБЭ), причем фиксированным параметром является напряжение
UКЭ
Слайд 5
Схема с общим эмиттером
Семейство выходных характеристик схемы с ОЭ представляет
собой зависимости IК = f(UКЭ) при заданном параметре IБ
Слайд 6

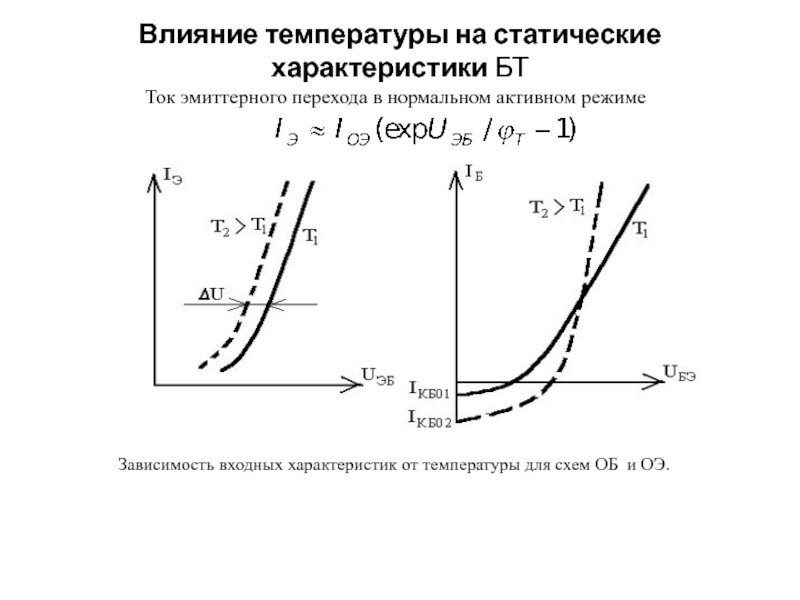

Влияние температуры на статические характеристики БТ
Ток эмиттерного перехода в нормальном
активном режиме
Зависимость входных характеристик от температуры для схем ОБ
и ОЭ.
Слайд 7
Влияние температуры на статические характеристики БТ
Влияние температуры на выходные характеристики
схем с ОБ и ОЭ в НАР
Зависимость выходных характеристик
БТ от температуры для схем включения с ОБ и ОЭ
Слайд 8
Дифференциальные параметры биполярного транзистора
Для введения системы h параметров в
качестве независимых переменных при описании статического режима берут входной ток
IВХ (IЭ или IБ) и выходное напряжение UВЫХ (UKБ или (UКЭ):U1= f (I1,U2)
I2= f (I1,U2)
dU1=h11 d I1 +h12 dU2
dI2=h21 dI1 + h22 dU2
h11 -входное сопротивление,
h12 -коэффициент обратной передачи,
h21 -коэффициент передачи входного тока
h22 -выходная проводимость
Слайд 9
Дифференциальные параметры биполярного транзистора
Для схемы с общей базой
dUЭБ=h11Б d
IЭ +h12Б dUКБ
dIК=h21Б dIЭ + h22Б dUКБ
Для схемы с
общим эмиттеромdUБЭ=h11Э d IБ +h12Э dUКЭ
dIК=h21Э dIБ + h22Э dUКЭ
Слайд 10
Линейная (малосигнальная) модель биполярного транзистора
Эквивалентна схема БТ в системе Н-параметров
Слайд 11
Эквивалентная схема БТ при включении его с ОБ
RЭ=dU/dI≈ϕT/IЭ
где IЭ- постоянная
составляющая тока эмиттера. При комнатной температуре ϕт = 0,026 В,
то при IЭ = 1 мА RЭ = 26 Ом.
r⏐ББ=h12/h22
Слайд 12
Эквивалентная схема БТ при включении его с ОЭ
RК*=Н21БRК/ Н21Э=RК
/( Н21Э+1)
СК*= СК(Н21Э+1) .
RKCK =RK*CK*
