Слайд 1ЛЕКЦИЯ ТЕМА №10 Основы стрельбы из стрелкового оружия. ЗАНЯТИЕ

№1 Основы стрельбы из стрелкового оружия.
Общевоенная подготовка

ЛЕКЦИЯ  ТЕМА №10    Основы стрельбы из стрелкового оружия. ЗАНЯТИЕ №1 Основы стрельбы из

Слайд 2УЧЕБНЫЕ ВОПРОСЫ:
1. Задачи огневой подготовки. Основные

понятия и определения, применяемые на занятиях по огневой подготовке.
2.

Требования безопасности при обращении с оружием и боеприпасами.
3. Общие сведения о внутренней и внешней баллистике.
УЧЕБНЫЕ ВОПРОСЫ:1. Задачи  огневой  подготовки.  Основные  понятия и определения, применяемые на занятиях по

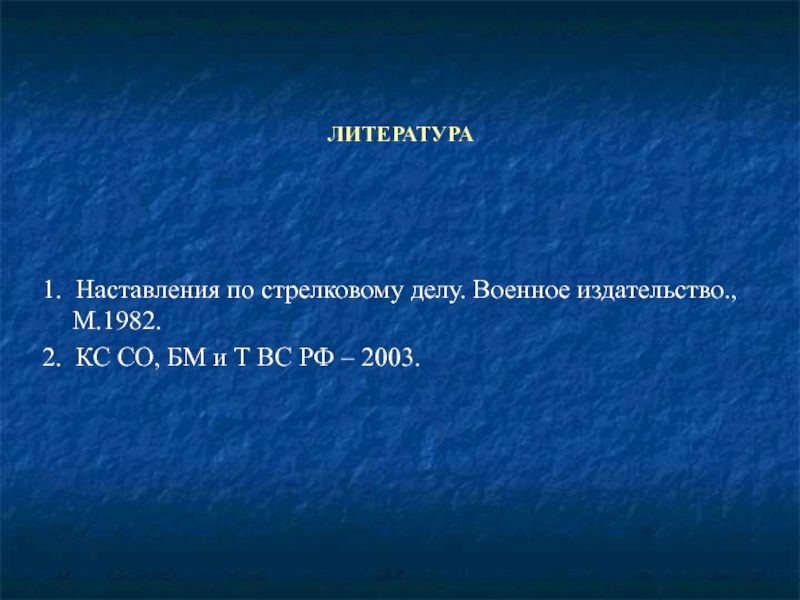

Слайд 3ЛИТЕРАТУРА
1. Наставления по стрелковому делу. Военное издательство., М.1982.
2. КС СО,

БМ и Т ВС РФ – 2003.

ЛИТЕРАТУРА1. Наставления по стрелковому делу. Военное издательство., М.1982.2. КС СО, БМ и Т ВС РФ – 2003.

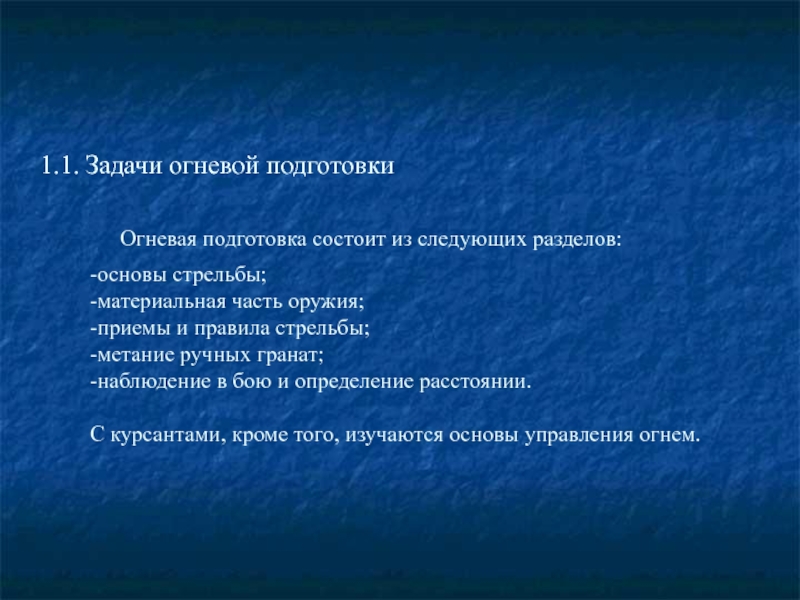

Слайд 4 1.1. Задачи огневой подготовки Огневая подготовка состоит

из следующих разделов: -основы стрельбы; -материальная часть оружия; -приемы и правила стрельбы;

-метание ручных гранат; -наблюдение в бою и определение расстоянии. С курсантами, кроме того, изучаются основы управления огнем.


1.1. Задачи огневой подготовки   Огневая подготовка состоит из следующих разделов:  -основы стрельбы;

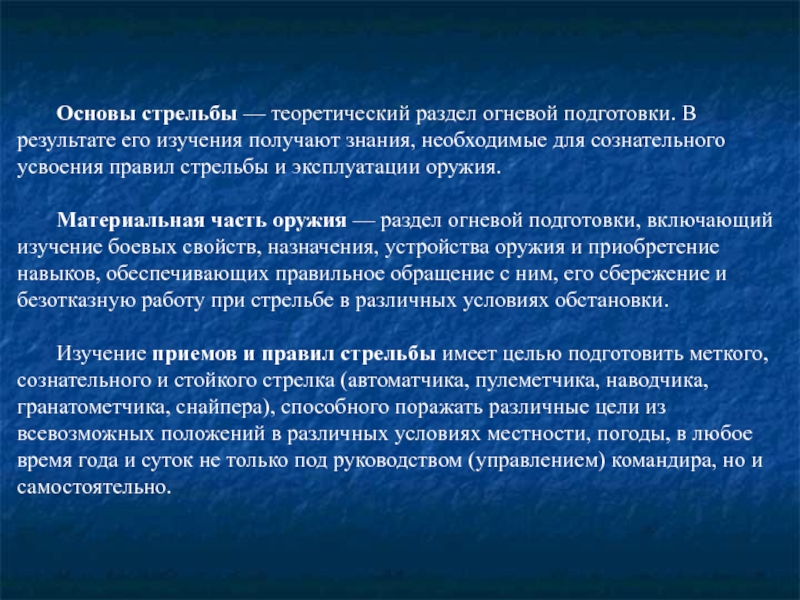

Слайд 5
Основы стрельбы — теоретический раздел огневой подготовки.

В результате его изучения получают знания, необходимые для сознательного усвоения

правил стрельбы и эксплуатации оружия.

Материальная часть оружия — раздел огневой подготовки, включающий изучение боевых свойств, назначения, устройства оружия и приобретение навыков, обеспечивающих правильное обращение с ним, его сбережение и безотказную работу при стрельбе в различных условиях обстановки.

Изучение приемов и правил стрельбы имеет целью подготовить меткого, сознательного и стойкого стрелка (автоматчика, пулеметчика, наводчика, гранатометчика, снайпера), способного поражать различные цели из всевозможных положений в различных условиях местности, погоды, в любое время года и суток не только под руководством (управлением) командира, но и самостоятельно.
Основы стрельбы — теоретический раздел огневой подготовки. В результате его изучения получают знания, необходимые

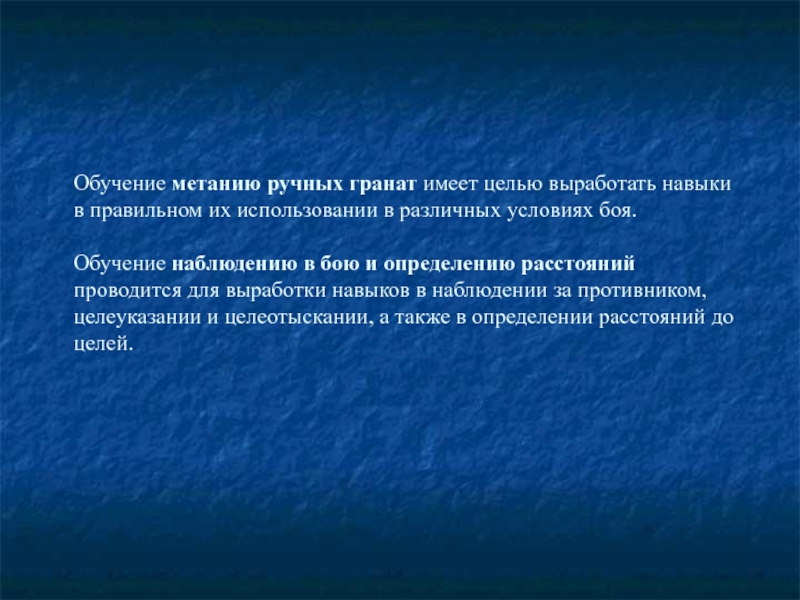

Слайд 6Обучение метанию ручных гранат имеет целью выработать навыки в правильном

их использовании в различных условиях боя. Обучение наблюдению в бою

и определению расстояний проводится для выработки навыков в наблюдении за противником, целеуказании и целеотыскании, а также в определении расстояний до целей.


Обучение метанию ручных гранат имеет целью выработать навыки в правильном их использовании в различных условиях боя.

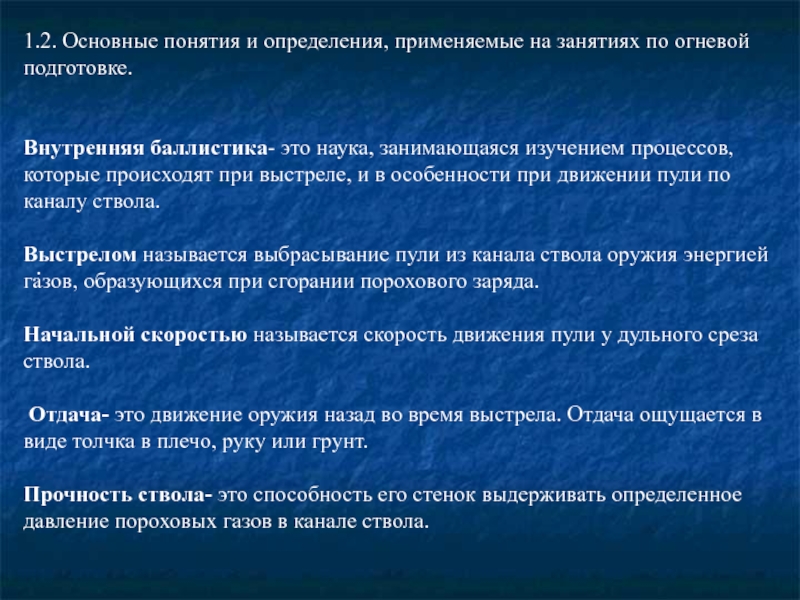

Слайд 7.
1.2. Основные понятия и определения, применяемые на занятиях по

огневой подготовке.


Внутренняя баллистика- это наука, занимающаяся изучением процессов, которые

происходят при выстреле, и в особенности при движении пули по каналу ствола.

Выстрелом называется выбрасывание пули из канала ствола оружия энергией газов, образующихся при сгорании порохового заряда.

Начальной скоростью называется скорость движения пули у дульного среза ствола.

Отдача- это движение оружия назад во время выстрела. Отдача ощущается в виде толчка в плечо, руку или грунт.

Прочность ствола- это способность его стенок выдерживать определенное давление пороховых газов в канале ствола.



. 1.2. Основные понятия и определения, применяемые на занятиях по огневой подготовке. Внутренняя баллистика- это наука, занимающаяся

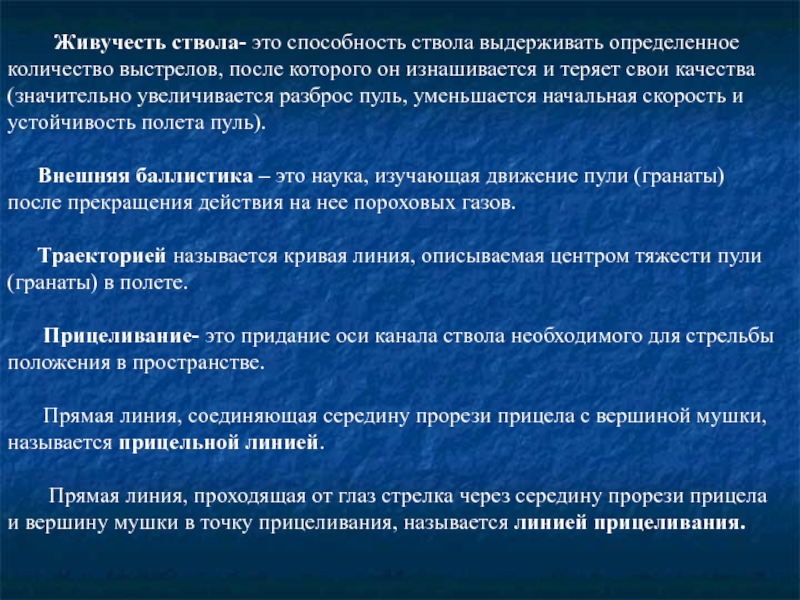

Слайд 8

Живучесть

ствола- это способность ствола выдерживать определенное количество выстрелов, после которого

он изнашивается и теряет свои качества (значительно увеличивается разброс пуль, уменьшается начальная скорость и устойчивость полета пуль).

Внешняя баллистика – это наука, изучающая движение пули (гранаты) после прекращения действия на нее пороховых газов.

Траекторией называется кривая линия, описываемая центром тяжести пули (гранаты) в полете.

Прицеливание- это придание оси канала ствола необходимого для стрельбы положения в пространстве.

Прямая линия, соединяющая середину прорези прицела с вершиной мушки, называется прицельной линией.

Прямая линия, проходящая от глаз стрелка через середину прорези прицела и вершину мушки в точку прицеливания, называется линией прицеливания.

Живучесть ствола- это способность ствола выдерживать определенное количество выстрелов,

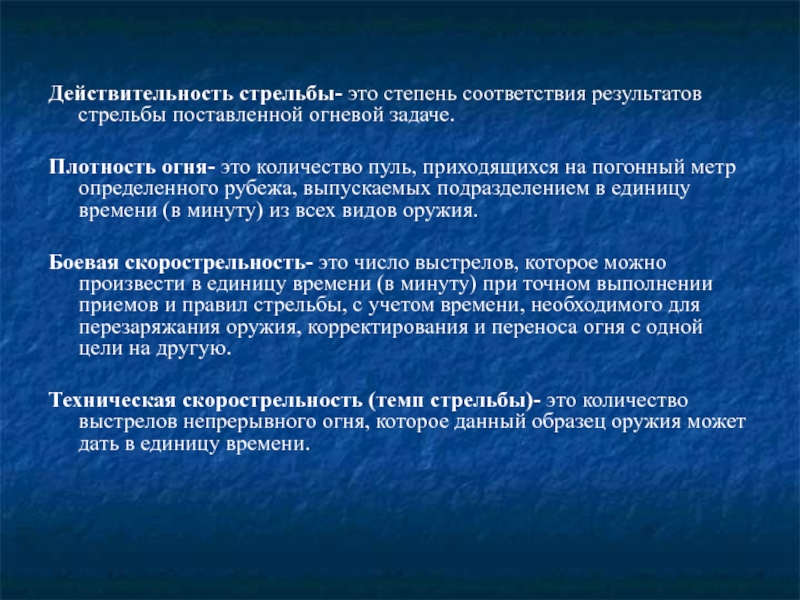

Слайд 9Действительность стрельбы- это степень соответствия результатов стрельбы поставленной огневой задаче.



Плотность огня- это количество пуль, приходящихся на погонный метр определенного

рубежа, выпускаемых подразделением в единицу времени (в минуту) из всех видов оружия.

Боевая скорострельность- это число выстрелов, которое можно произвести в единицу времени (в минуту) при точном выполнении приемов и правил стрельбы, с учетом времени, необходимого для перезаряжания оружия, корректирования и переноса огня с одной цели на другую.

Техническая скорострельность (темп стрельбы)- это количество выстрелов непрерывного огня, которое данный образец оружия может дать в единицу времени.
Действительность стрельбы- это степень соответствия результатов стрельбы поставленной огневой задаче. Плотность огня- это количество пуль, приходящихся на

Слайд 102. Требования безопасности при обращении с оружием и боеприпасами

1. Безопасность при стрельбе обеспечивается четкой организацией стрельб,

точным соблюдением Курса стрельб, установленных правил и требований безопасности, высокой дисциплинированностью всех военнослужащих.
На каждом объекте, на котором проводятся стрельбы, с учетом его особенностей и местных условий разрабатывается инструкция по требо­ваниям безопасности, которую должен знать личный состав подразделе­ний, выведенных на стрельбу.
Личный состав, не усвоивший требования безопасности, к стрельбе и об­служиванию стрельбы не допускается.
2. Каждый военнослужащий должен точно выполнять требования безопасности при стрельбе.
Командиры частей и подразделений несут полную ответственность за точное соблюдение подчиненным им личным составом требований безопасности.
3. Перед стрельбой мишенное поле должно быть осмотрено и с его территории должны быть удалены люди, животные и транспорт.
Передвижения на объекте стрельбы разрешаются только по дорогам и в районах, которые указаны начальником учебного центра.
4. Запрещается заходить (заезжать) на участки, где имеются неразор­вавшиеся снаряды, мины, бомбы, взрыватели и другие взрывоопасные предметы. Эти участки должны быть обозначены указками и знаками с соответствующими предупредительными надписями.
5. Запрещается трогать неразорвавшиеся снаряды, мины и другие взрывоопасные предметы и средства имитации. О каждом неразорвавшемся снаряде (гранате), имитационном заряде докладывать старшему руководителю стрельбы и начальнику учебного центра установленным порядком.
2. Требования безопасности при обращении с оружием и боеприпасами    1. Безопасность при стрельбе обеспечивается

Слайд 11

6. При отсутствии (потере) радиосвязи экипажей стреляющих боевых машин с

руководителем стрельбы запрещается открывать и вести огонь; огонь также немедленно прекращается при возникновении пожара на ми­шенном поле и на территории излетного пространства, при потере ориен­тировки экипажами стреляющих боевых машин и при отставании от соседних боевых машин более чем на 100 м.
По сигналам прекращения огня и по команде «Стой, прекратить огонь» боевые машины (стреляющие) прекращают огонь, останавливают­ся, оружие разряжается и ставится на предохранитель.
7. При стрельбе из боевых машин с преодолением рвов, воронок и других глубоких препятствий оружию придается максимальный угол воз­вышения.
8. Запрещается открывать люки и выходить из боевых машин до воз­вращения их в исходное положение (до подачи команды «К машинам»).
9. При метании боевых ручных гранат вставлять запал разрешается то­лько перед их метанием по команде руководителя стрельбы. Переносить боевые ручные гранаты вне гранатных сумок запрещается.
Выходить из укрытия разрешается по истечении на менее 10 с после взрыва оборонительной или противотанковой гранаты.
Если заряженная боевая граната не была брошена (предохранительная не вынималась), разряжение ее производить только по команде и под непосредственным наблюдением руководителя стрельбы.
6. При отсутствии (потере) радиосвязи экипажей стреляющих

Слайд 12

10. При стрельбе из вертолета в полете и из

макета вертолета (тренажера) заряжание оружия, стрельбу, разряжание и осмотр производить при установленном оружии на кронштейне и по команде (сигналу) руководителя стрельбы на вертолете (тренажере).
Вставать со своих мест и перемещаться в кабине вертолета самостоятельно личному составу запрещается.
11. При проведении стрельб из огнеметных танков:
место, где проводится огнеметание, должно быть очищено от воспламеняющихся предметов;
на участке стрельбы создается противопожарный пост в составе экипажа со средствами пожаротушения;
емкости с огнесмесью и заправочные средства размещаются не ближе 100 м от пунктов боепитания;
мишени для огнеметания устанавливаются не ближе 250 м от блиндажей и 15 м от направления движения огнеметного танка.
12. При проведении стрельб дополнительно руководствоваться положениями по требованиям безопасности, изложенными в главе VI Руководства по службе полигонов Министерства обороны Российской Феде­рации и в соответствующих руководствах и инструкциях по каждому виду оружия, а при проведении стрельб из боевых машин на плаву — и указаниями по требованиям безопасности Руководства по преодолению водных преград.
10. При стрельбе из вертолета в

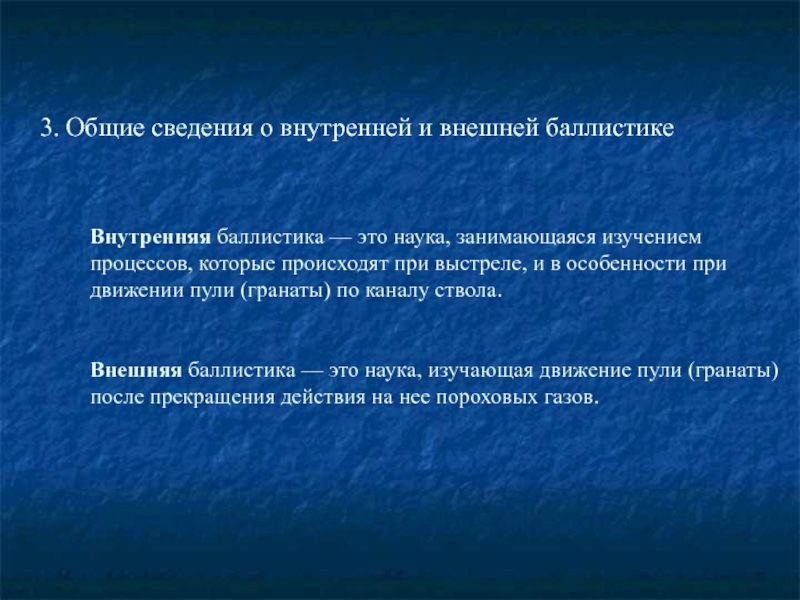

Слайд 13 3. Общие сведения о внутренней и внешней баллистике

Внутренняя баллистика — это наука, занимающая­ся изучением процессов, которые происходят

при выстреле, и в особенности при движении пули (гранаты) по каналу ствола. Внешняя баллистика — это наука, изучающая движение пули (гранаты) после прекращения действия на нее пороховых газов.
3. Общие сведения о внутренней и внешней баллистике   Внутренняя баллистика — это наука,

Слайд 14
При выстреле различают четыре последовательных периода:


- предварительный;
- первый, или основной;
- второй;
- третий,

или период последействия газов

Рис. 1. Периоды выстрела:

При выстреле различают четыре последовательных периода:   - предварительный;- первый, или основной; -

Слайд 15Отдачей называется движение оружия (ствола) назад во время выстрела. Сила давления

пороховых газов (сила отдачи) и сила сопротивления отдаче (упор приклада,

рукоятки, центр тяжести оружия и т. д.) образуют пару сил, под действием которой дульная часть ствола ору­жия отклоняется кверху


Рис. 2 Подбрасывание дульной части ствола оружия вверх при выстреле
в результате действия отдачи.

Отдачей называется движение оружия (ствола) назад во время выстрела. Сила давления пороховых газов (сила отдачи) и сила

Слайд 16.

В процессе стрельбы ствол подвергается износу. Причины, вызывающие износ

ствола, можно разбить на три основные группы
-химического,
-механического,
-термического характера.




Если давление газов почему-либо превысит величину, на которую рассчитана прочность ствола, то может про­изойти раздутие или разрыв ствола.

Рис.3 Раздутие ствола

. В процессе стрельбы ствол подвергается износу. Причины, вызывающие износ ствола, можно разбить на три основные группы

Слайд 17

Траекторией

называется кривая линия, описывае­мая центром тяжести пули (гранаты) в полете
Пуля

(граната) при полете, в воздухе подвергается действию двух сил:
-силы тяжести ,
-силы сопротивления воздуха.
Сила тяжести заставляет пулю (гранату) постепенно понижаться,
сила сопротивления воздуха непрерывно замедляет движение пули (гранаты) и стремится опрокинуть ее.
В результате действия этих сил скорость полета пули (гранаты) постепенно уменьшается, а ее траектория представляет собой по форме неравномерно изогнутую кривую линию.

Рис.4 Траектория пули, вид сбоку

Траекторией называется кривая линия, описывае­мая центром тяжести пули

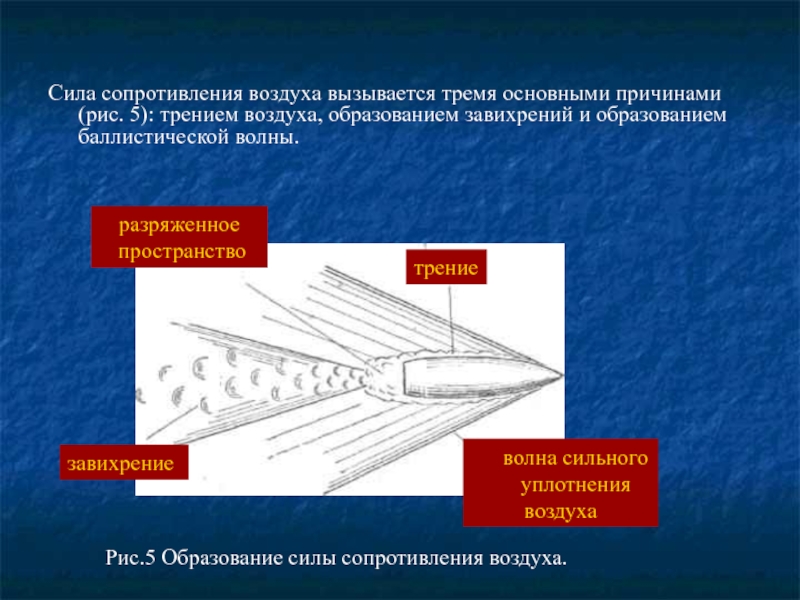

Слайд 18Сила сопротивления воздуха вызывается тремя ос­новными причинами (рис. 5): трением

воздуха, образо­ванием завихрений и образованием баллистической волны.
разряженное
пространство


трение

завихрение

волна сильного
уплотнения воздуха

Рис.5 Образование силы сопротивления воздуха.

Сила сопротивления воздуха вызывается тремя ос­новными причинами (рис. 5): трением воздуха, образо­ванием завихрений и образованием баллистической волны.

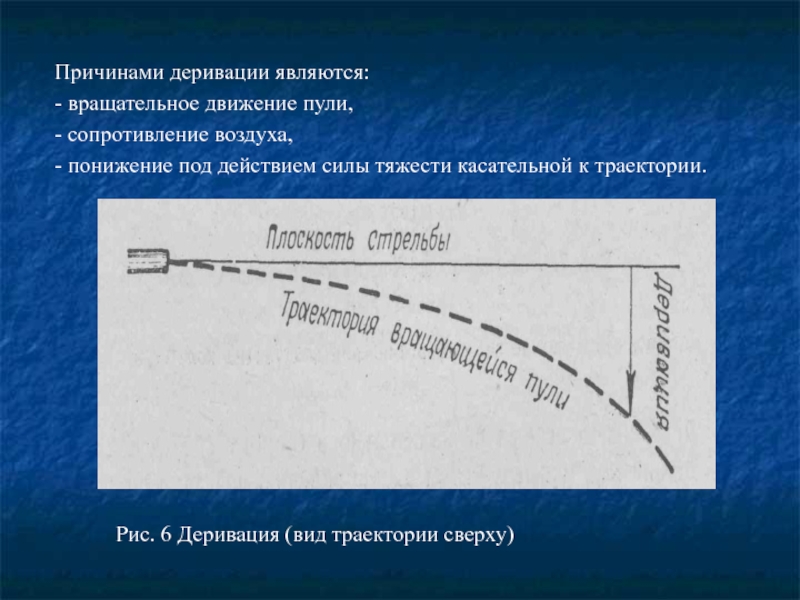

Слайд 19Причинами деривации являются:
- вращательное движение пули,
- сопротивление воздуха,
- понижение

под действием силы тяжести касательной к траектории.
Рис. 6 Деривация

(вид траектории сверху)
Причинами деривации являются:- вращательное движение пули, - сопротивление воздуха,- понижение под действием силы тяжести касательной к траектории.

Слайд 20Рис. 7 Прицеливание (наводка) с помощью открытого прицела:
О —мушка;

а — целик;
аО — прицельная линия;
сС — ось

канала ствола; оО — линия, параллельная оси канала ствола;
Н — высота прицела;
М — величина перемещения целика;
а — угол прицеливания;
Уб — угол боковой поправки
Рис. 7 Прицеливание  (наводка) с помощью открытого прицела:О —мушка; а — целик; аО — прицельная линия;

Слайд 21Выстрел, при котором траектория не поднимается над линией прицелива­ния выше

цели на всем своем протя­жении, называется прямым выстрелом .
Рис.8 Прямой

выстрел
Выстрел, при котором траектория не поднимается над линией прицелива­ния выше цели на всем своем протя­жении, называется прямым

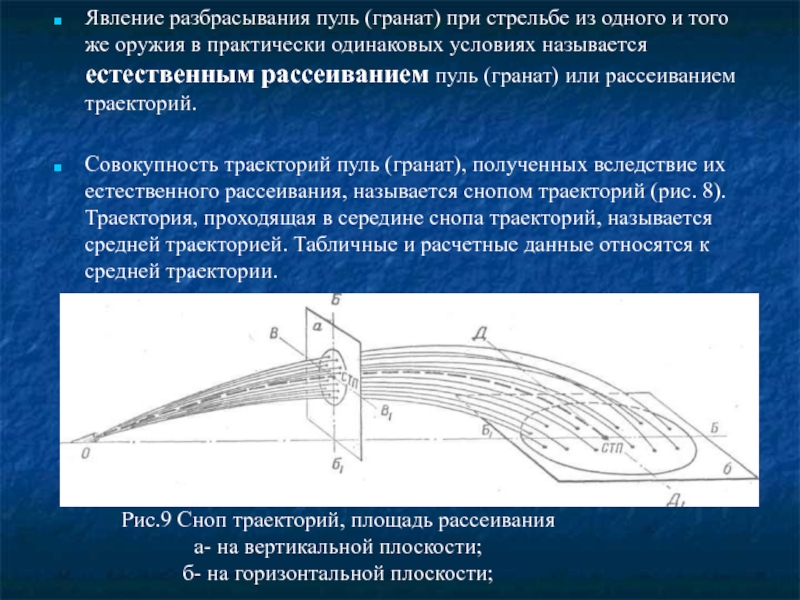

Слайд 22Явление разбрасывания пуль (гранат) при стрельбе из одного и того

же оружия в практически одинаковых условиях называется естественным рассеиванием пуль

(гранат) или рассеиванием траекторий.

Совокупность траекторий пуль (гранат), полученных вследствие их естественного рассеивания, называется снопом траекторий (рис. 8). Траектория, проходящая в середине снопа траекторий, называется средней траек­торией. Табличные и расчетные данные относятся к сред­ней траектории.

Рис.9 Сноп траекторий, площадь рассеивания
а- на вертикальной плоскости;
б- на горизонтальной плоскости;

Явление разбрасывания пуль (гранат) при стрельбе из одного и того же оружия в практически одинаковых условиях называется

Слайд 23 При малом числе пробоин (до 5) положение сред­ней точки

попадания определяется способом последова­тельного деления отрезков
Рис.10. Определение положения

средней точки попадания способом последовательного деления отрезков:
а- по трем; б и в —по четырем; г — по пяти пробоинам
При малом числе пробоин (до 5) положение сред­ней точки попадания определяется способом последова­тельного деления отрезков Рис.10.

Слайд 24При стрельбе автоматическим огнем (очередями) рассеивание характеризуется:
из автомата

со всех положений для стрельбы и из ручного пулемета из

положения с колена, стоя и на хо­ду с короткой остановки:
рассеиванием первых пуль очередей;
рассеиванием последующих пуль очередей;
рассеиванием средних точек попадания последую­щих пуль очередей;
полным (суммарным) рассеиванием последующих пуль очередей

Рис. 11. Характер рассеивания пуль в очереди при стрельбе из автомата Калашникова из положения стоя (произведено шесть очередей по че­тыре выстрела в каждой): 1, 2, 3, 4 — номера выстрелов в очереди

При стрельбе автоматическим огнем (очередями) рассеивание характеризуется:  из автомата со всех положений для стрельбы и из
