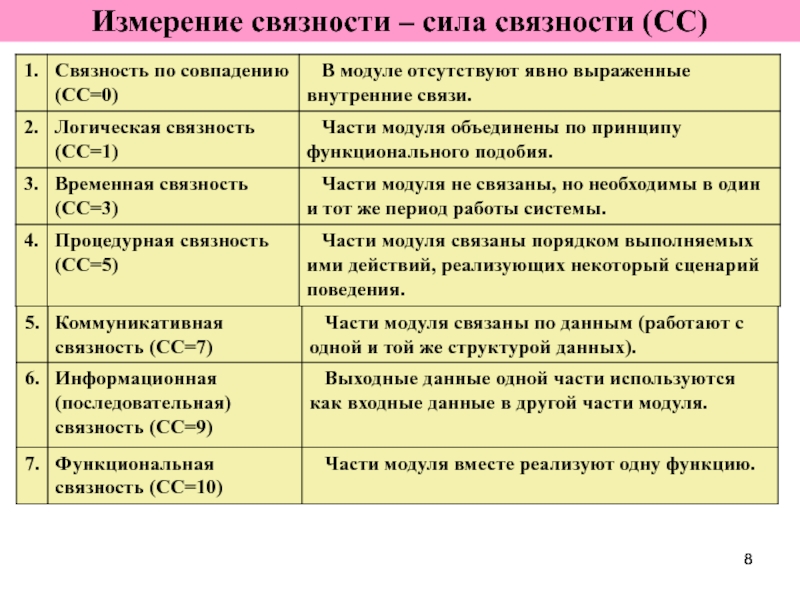

- 8. Измерение связности – сила связности (СС)
- 9. Свойства модулейИнформационная закрытостьСвязность модуляСцепление модулейСцепление – это

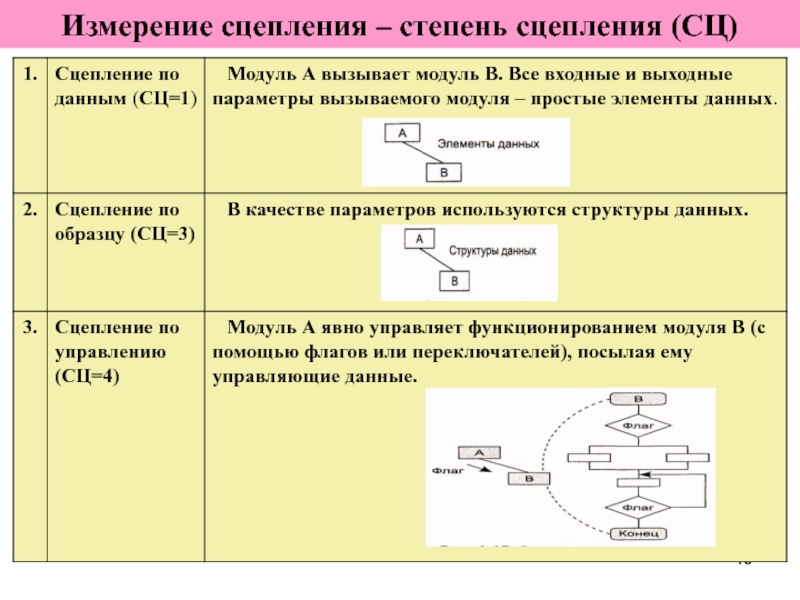

- 10. Измерение сцепления – степень сцепления (СЦ)
- 11. Измерение сцепления – степень сцепления (СЦ)
- 12. Иерархическая организация Иерархическая организация –
- 13. Основные характеристики иерархической структуры Иерархическая структура
- 14. Общая характеристика объектов Объект – это
- 15. Виды отношений между объектами Связь –
- 16. Агрегация Агрегация обозначает отношения объектов в иерархии
- 17. Общая характеристика классов Класс – это
- 18. Виды отношений между классами Всего
- 19. АссоциацияПримеры отношений между классами АгрегацияКомпозицияНаследование
- 20. Примеры отношений между классами ЗависимостьКонкретизация родового классаРеализация
- 21. Скачать презентанцию
Декомпозиция программных системалгоритмическаяобъектно-ориентированная В основе алгоритмической декомпозиции лежит разбиение по действиям – алгоритмам. Эта схема представления применяется в обычных ПС. Объектно-ориентированная декомпозиция обеспечивает разбиение по автономным лицам – объектам
Слайды и текст этой презентации
Слайд 1Лекция 13. Основы объектно-ориентированного представления программных систем
Учебные вопросы:
1. Принципы объектно-ориентированного
представления
[8], [18].

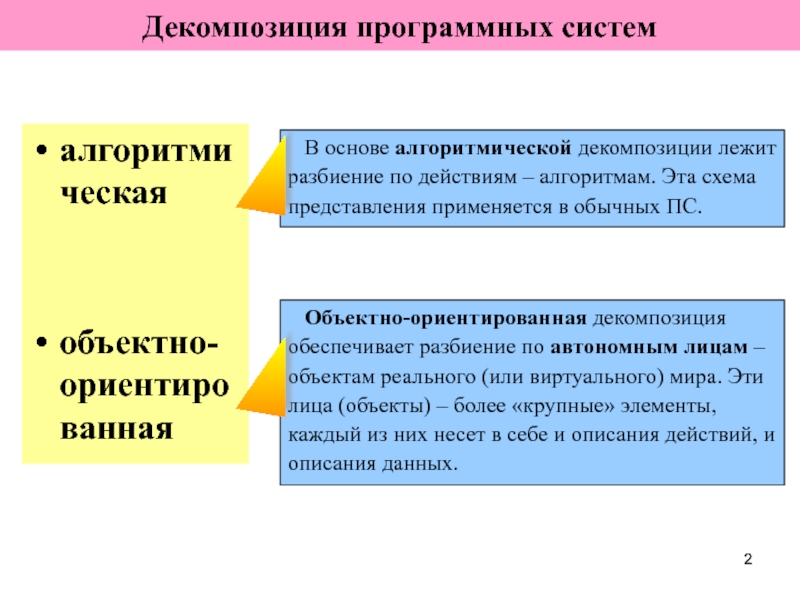

Слайд 2Декомпозиция программных систем
алгоритмическая
объектно-ориентированная
В основе алгоритмической декомпозиции лежит разбиение
по действиям – алгоритмам. Эта схема представления применяется в обычных
ПС. Объектно-ориентированная декомпозиция обеспечивает разбиение по автономным лицам – объектам реального (или виртуального) мира. Эти лица (объекты) – более «крупные» элементы, каждый из них несет в себе и описания действий, и описания данных.
Слайд 3Абстрагирование
Создавая понятие в интересах какой-либо задачи, мы
отвлекаемся (абстрагируемся) от несущественных характеристик конкретных объектов, определяя только существенные
характеристики. Абстрагирование сводится к формированию абстракций.
Каждая абстракция фиксирует основные характеристики объекта, которые отличают его от других видов объектов и обеспечивают ясные понятийные границы.
Абстракция концентрирует внимание на внешнем представлении объекта, позволяет отделить основное в поведении объекта от его реализации.
Абстракцию удобно строить путем выделения обязанностей объекта.
Слайд 4Инкапсуляция
Инкапсуляция и абстракция – взаимодополняющие понятия:
абстракция выделяет внешнее поведение объекта, а инкапсуляция содержит и скрывает
реализацию, которая обеспечивает это поведение. Инкапсуляция достигается с помощью информационной закрытости. Обычно скрываются структура объектов и реализация их методов.

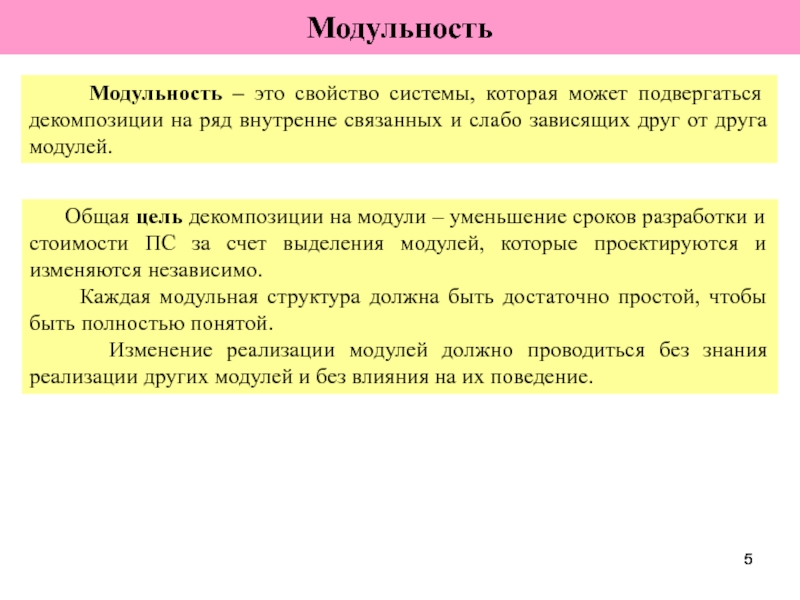

Слайд 5Модульность
Общая цель декомпозиции на модули –
уменьшение сроков разработки и стоимости ПС за счет выделения модулей,
которые проектируются и изменяются независимо.Каждая модульная структура должна быть достаточно простой, чтобы быть полностью понятой.
Изменение реализации модулей должно проводиться без знания реализации других модулей и без влияния на их поведение.
Модульность – это свойство системы, которая может подвергаться декомпозиции на ряд внутренне связанных и слабо зависящих друг от друга модулей.

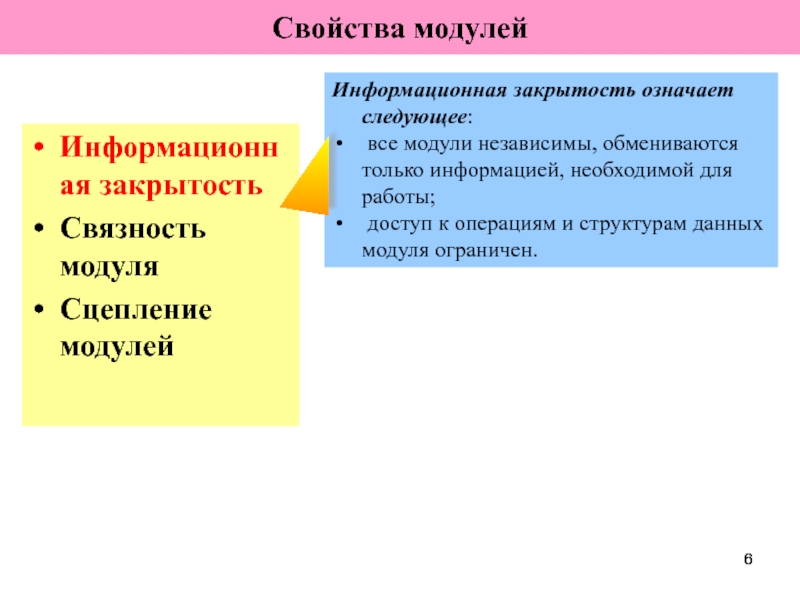

Слайд 6Свойства модулей
Информационная закрытость
Связность модуля
Сцепление модулей
Информационная закрытость означает следующее:
все модули
независимы, обмениваются только информацией, необходимой для работы;
доступ к операциям
и структурам данных модуля ограничен.

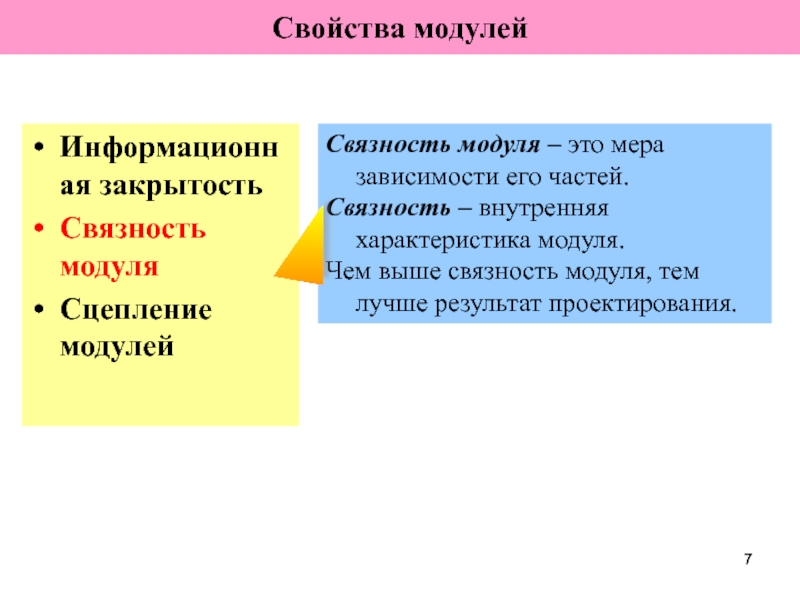

Слайд 7Свойства модулей
Информационная закрытость
Связность модуля
Сцепление модулей
Связность модуля – это мера зависимости
его частей.
Связность – внутренняя характеристика модуля.
Чем выше связность модуля,
тем лучше результат проектирования.

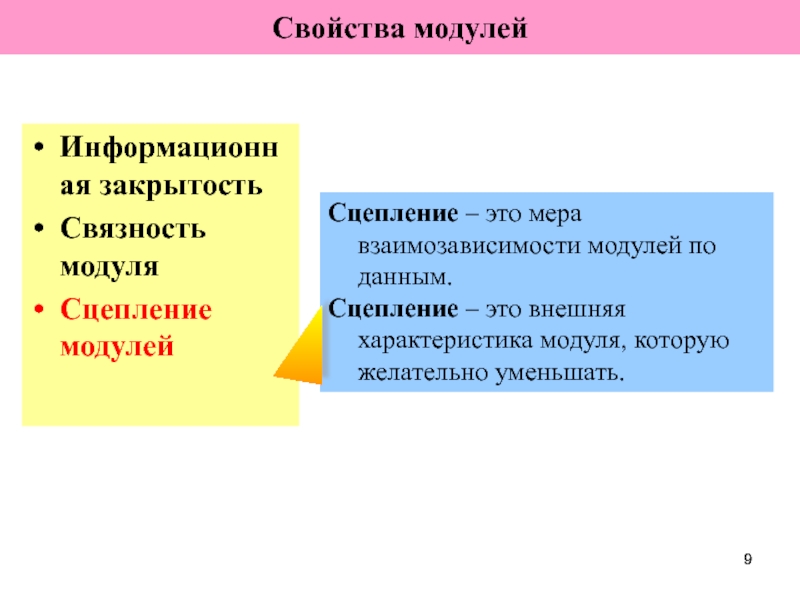

Слайд 9Свойства модулей
Информационная закрытость
Связность модуля
Сцепление модулей
Сцепление – это мера взаимозависимости модулей
по данным.
Сцепление – это внешняя характеристика модуля, которую желательно
уменьшать.

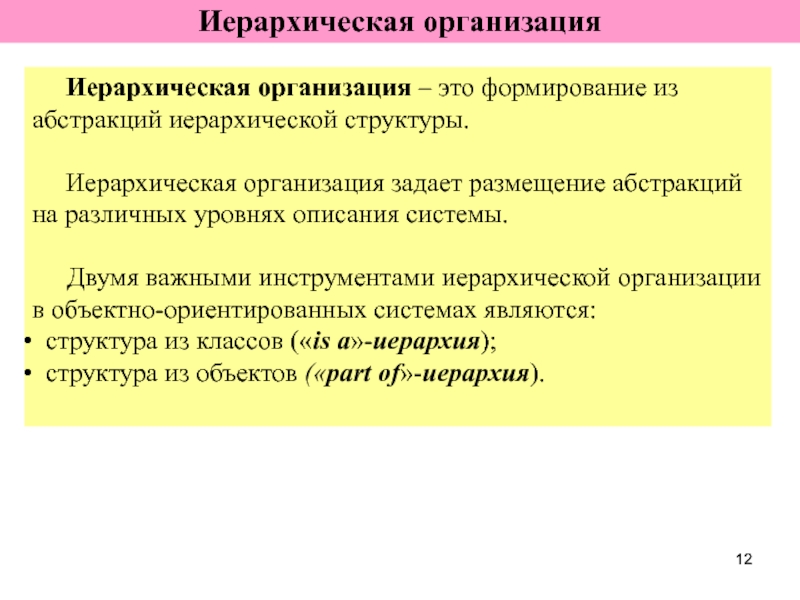

Слайд 12Иерархическая организация
Иерархическая организация – это формирование из
абстракций иерархической структуры.
Иерархическая организация задает размещение
абстракций на различных уровнях описания системы. Двумя важными инструментами иерархической организации в объектно-ориентированных системах являются:
структура из классов («is а»-иерархия);
структура из объектов («part of»-иерархия).
Слайд 13Основные характеристики иерархической структуры
Иерархическая структура программной системы
– это основной результат предварительного проектирования. Она определяет состав модулей
ПС и управляющие отношения между модулями.В этой структуре модуль более высокого уровня (начальник) управляет модулем нижнего уровня (подчиненным).
Первичные характеристики – количество вершин (модулей) и количество ребер (связей между модулями).
Глобальные характеристики – высота и ширина.
Локальными характеристиками модулей структуры являются коэффициент объединения по входу Fan_in(i) и коэффициент разветвления по выходу Fan_out(i).
Слайд 14Общая характеристика объектов
Объект – это конкретное представление
абстракции.
Объект обладает индивидуальностью, состоянием и поведением. Структура и поведение
подобных объектов определены в их общем классе. Термины «экземпляр класса» и «объект» взаимозаменяемы. Индивидуальность – это характеристика объекта, которая отличает его от всех других объектов.
Состояние объекта характеризуется перечнем всех свойств объекта и текущими значениями каждого из этих свойств.
Поведение характеризует то, как объект воздействует на другие объекты (или подвергается воздействию) в терминах изменений его состояния и передачи сообщений.

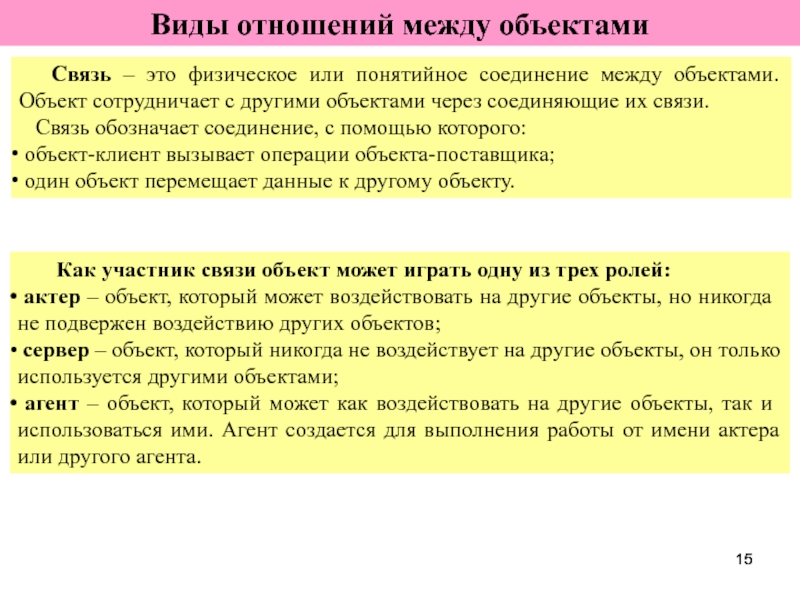

Слайд 15Виды отношений между объектами
Связь – это физическое
или понятийное соединение между объектами. Объект сотрудничает с другими объектами
через соединяющие их связи.Связь обозначает соединение, с помощью которого:
объект-клиент вызывает операции объекта-поставщика;
один объект перемещает данные к другому объекту.
Как участник связи объект может играть одну из трех ролей:
актер – объект, который может воздействовать на другие объекты, но никогда не подвержен воздействию других объектов;
cервер – объект, который никогда не воздействует на другие объекты, он только используется другими объектами;
агент – объект, который может как воздействовать на другие объекты, так и использоваться ими. Агент создается для выполнения работы от имени актера или другого агента.
Слайд 16Агрегация
Агрегация обозначает отношения объектов в иерархии «целое/часть».
Агрегация
обеспечивает возможность перемещения от целого (агрегата) к его частям (свойствам).
Агрегация может обозначать, а может и не обозначать физическое включение части в целое. Физическое включение частей в агрегат
Нефизическое включение частей в агрегат

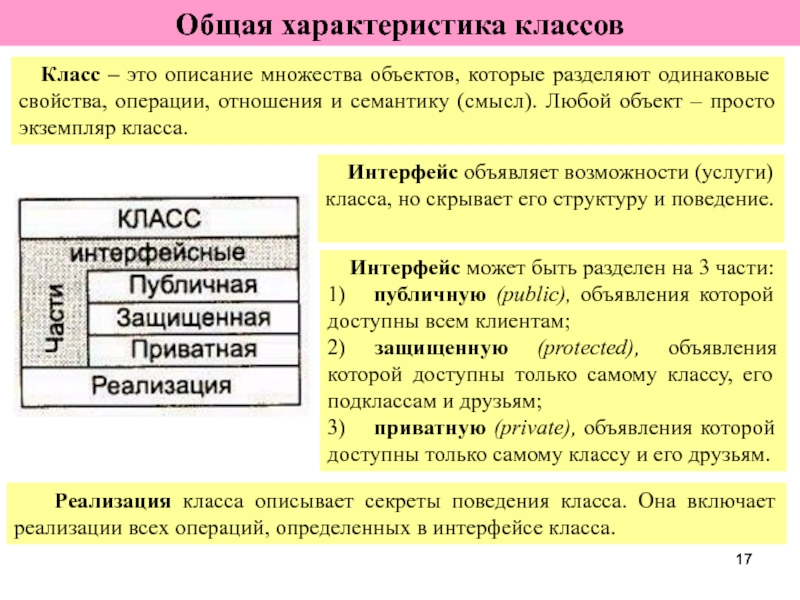

Слайд 17Общая характеристика классов
Класс – это описание множества
объектов, которые разделяют одинаковые свойства, операции, отношения и семантику (смысл).
Любой объект – просто экземпляр класса. Интерфейс может быть разделен на 3 части:
1) публичную (public), объявления которой доступны всем клиентам;
2) защищенную (protected), объявления которой доступны только самому классу, его подклассам и друзьям;
3) приватную (private), объявления которой доступны только самому классу и его друзьям.
Интерфейс объявляет возможности (услуги) класса, но скрывает его структуру и поведение.
Реализация класса описывает секреты поведения класса. Она включает реализации всех операций, определенных в интерфейсе класса.

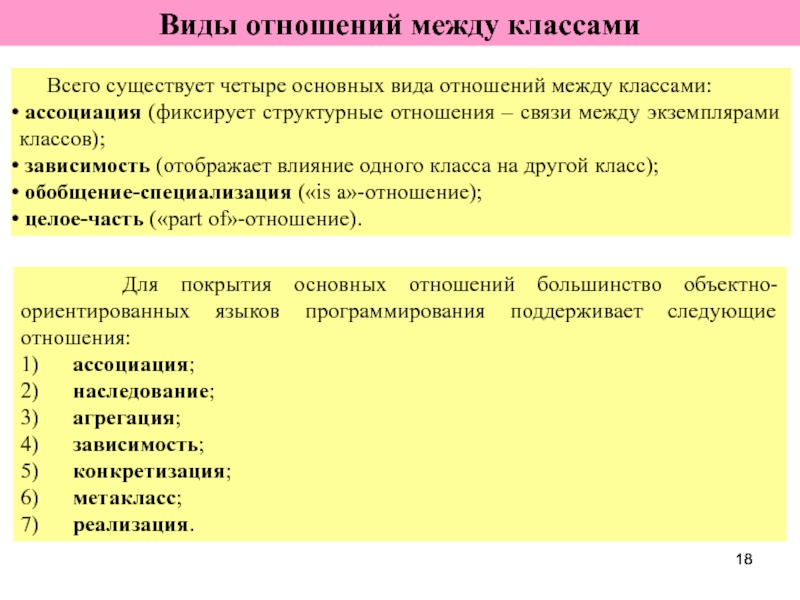

Слайд 18Виды отношений между классами
Всего существует четыре
основных вида отношений между классами:
ассоциация (фиксирует структурные отношения –
связи между экземплярами классов);зависимость (отображает влияние одного класса на другой класс);
обобщение-специализация («is а»-отношение);
целое-часть («part of»-отношение).
Для покрытия основных отношений большинство объектно-ориентированных языков программирования поддерживает следующие отношения:
1) ассоциация;
2) наследование;
3) агрегация;
4) зависимость;
5) конкретизация;
6) метакласс;
7) реализация.
