Лекция №21 курса«Общая химия»Лектор: профессор Иванова Надежда СемёновнаХроматографические методы анализа и разделения смесей веществ

Слайды и текст этой презентации

Слайд 1
РОДИНА‒МАТЬ
ТРЕБУЕТ!!!
Устав ВГМУ
... присутствие на лекциях и занятиях в халате!!!

РОДИНА‒МАТЬТРЕБУЕТ!!!Устав ВГМУ... присутствие на лекциях и занятиях в халате!!!

Слайд 2Лекция №21 курса
«Общая химия»

Лектор: профессор Иванова Надежда Семёновна
Хроматографические методы анализа

и разделения смесей веществ

Лекция №21 курса«Общая химия»Лектор: профессор Иванова Надежда СемёновнаХроматографические методы анализа и разделения смесей веществ

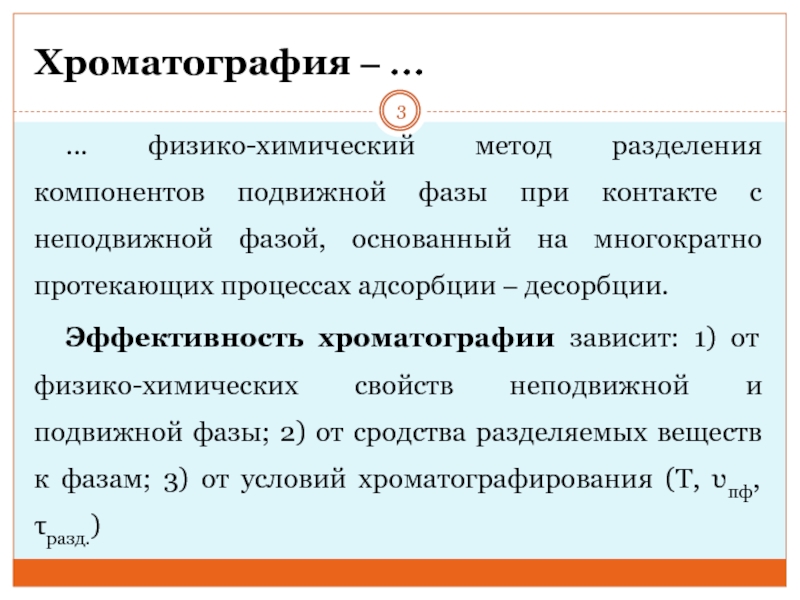

Слайд 3Хроматография ‒ …
… физико-химический метод разделения компонентов подвижной фазы при

контакте с неподвижной фазой, основанный на многократно протекающих процессах адсорбции

‒ десорбции.
Эффективность хроматографии зависит: 1) от физико-химических свойств неподвижной и подвижной фазы; 2) от сродства разделяемых веществ к фазам; 3) от условий хроматографирования (T, υпф, τразд.)
Хроматография ‒ …… физико-химический метод разделения компонентов подвижной фазы при контакте с неподвижной фазой, основанный на многократно

Слайд 4

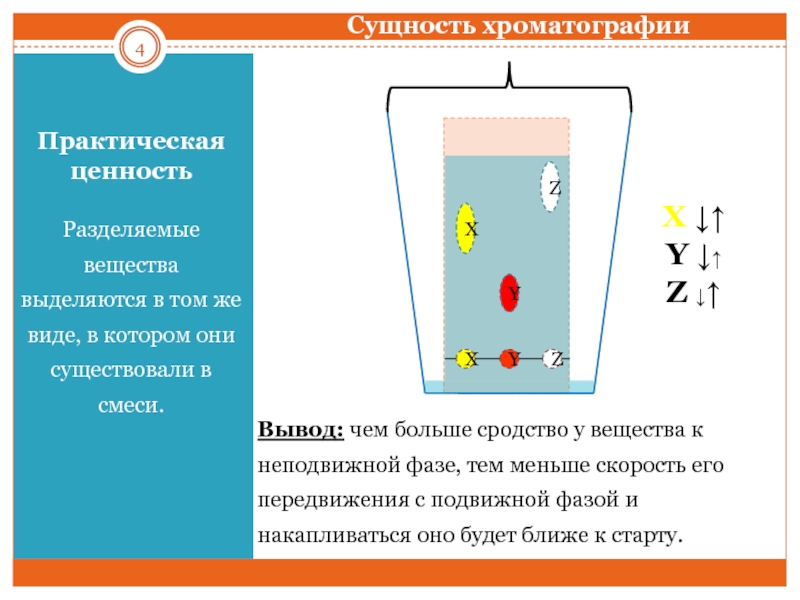

Cущность хроматографии
Вывод: чем больше сродство у вещества к неподвижной фазе,

тем меньше скорость его передвижения с подвижной фазой и накапливаться

оно будет ближе к старту.

Z

Y

X


Z

X

Y


Практическая ценность

Разделяемые вещества выделяются в том же виде, в котором они существовали в смеси.

X ↓↑
Y ↓↑
Z ↓↑

Cущность хроматографииВывод: чем больше сродство у вещества к неподвижной фазе, тем меньше скорость его передвижения с подвижной

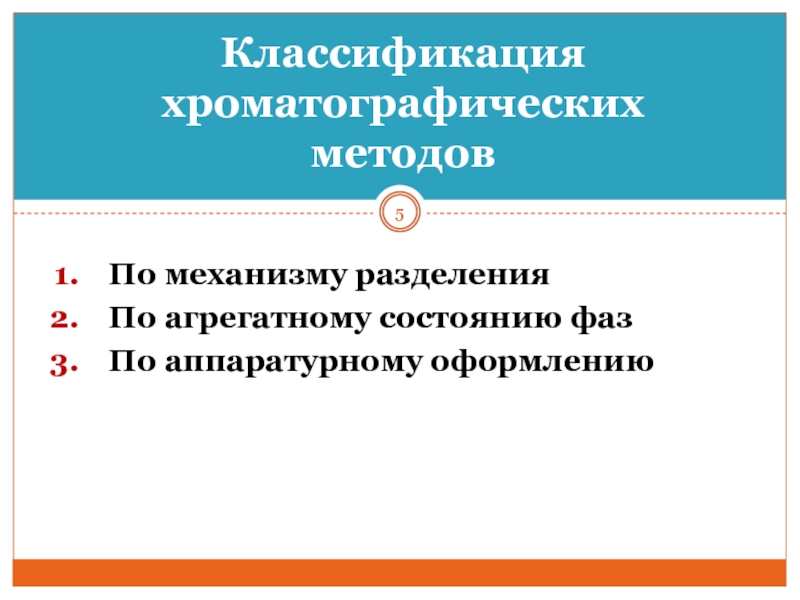

Слайд 5По механизму разделения
По агрегатному состоянию фаз
По аппаратурному оформлению
Классификация хроматографических методов

По механизму разделенияПо агрегатному состоянию фазПо аппаратурному оформлениюКлассификация хроматографических методов

Слайд 6По механизму разделения
Адсорбционная
(основана на избирательной адсорбции веществ на твёрдом адсорбенте)
Распределительная
(основана

на различиях в растворимости отдельных компонентов смеси в 2-х несмешивающихся

жидкостях)

Ионообменная
(основана на различной способности к обмену ионов адсорбента на ионы веществ, входящих в состав смеси)

Молекулярно-ситовая
(основана на различии в размерах молекул адсорбтива)

Афинная / биоспецифическая
(основана на геометрическом соответствии структуры активного центра адсорбента и структуры адсорбтива)

По механизму разделенияАдсорбционная(основана на избирательной адсорбции веществ на твёрдом адсорбенте)Распределительная(основана на различиях в растворимости отдельных компонентов смеси

Слайд 7Молекулярно-ситовая хроматография …
… используется для разделения смесей белков по фракциям.
В

роли адсорбента выступают сефадексы ‒ пористые гранулы с разным размером

пор, в которые попадают белки с соизмеримыми размерами молекул.









Молекулярно-ситовая хроматография …… используется для разделения смесей белков по фракциям.В роли адсорбента выступают сефадексы ‒ пористые гранулы

Слайд 8

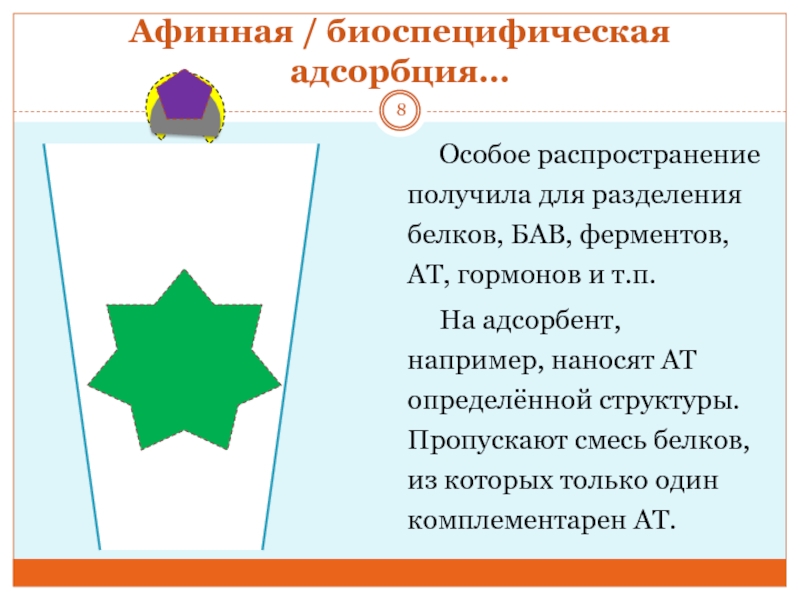

Афинная / биоспецифическая адсорбция…
Особое распространение получила для разделения белков, БАВ,

ферментов, АТ, гормонов и т.п.
На адсорбент, например, наносят АТ определённой

структуры. Пропускают смесь белков, из которых только один комплементарен АТ.





Афинная / биоспецифическая адсорбция…Особое распространение получила для разделения белков, БАВ, ферментов, АТ, гормонов и т.п.На адсорбент, например,

Слайд 9Газ
Жидкость
ГЖХ
ГАХ
ЖЖХ
ЖАХ
Жидкость
Тв. вещество
Подвижная фаза
Неподвижная фаза
По агрегатному состоянию фаз

ГазЖидкостьГЖХГАХЖЖХЖАХЖидкостьТв. веществоПодвижная фазаНеподвижная фазаПо агрегатному состоянию фаз

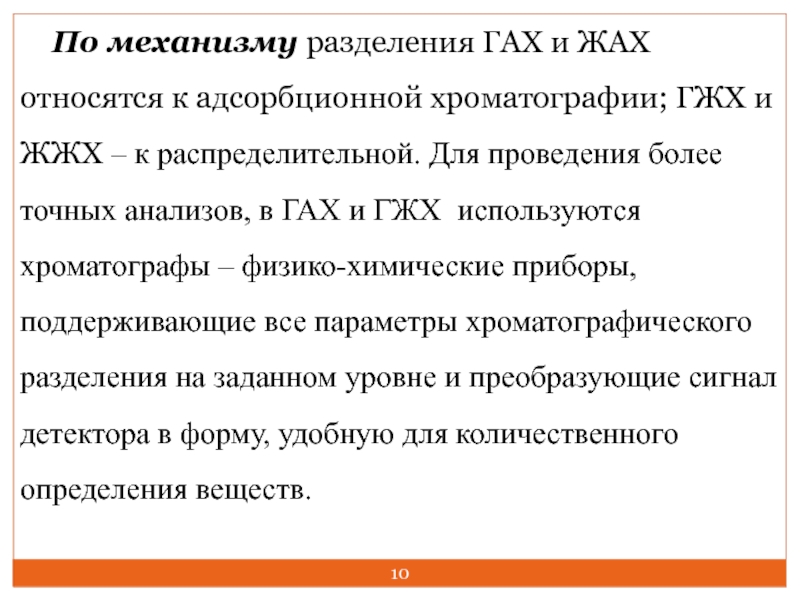

Слайд 10По механизму разделения ГАХ и ЖАХ относятся к адсорбционной хроматографии;

ГЖХ и ЖЖХ ‒ к распределительной. Для проведения более точных

анализов, в ГАХ и ГЖХ используются хроматографы ‒ физико-химические приборы, поддерживающие все параметры хроматографического разделения на заданном уровне и преобразующие сигнал детектора в форму, удобную для количественного определения веществ.
По механизму разделения ГАХ и ЖАХ относятся к адсорбционной хроматографии; ГЖХ и ЖЖХ ‒ к распределительной. Для

Слайд 11 Хроматограмма
Площадь пика пропорциональна содержанию компонентов, а с = S

/ ΣS, где
S ‒ площадь пика отдельного компонента смеси
ΣS

‒ сумма площадей всех пиков.


τ, мин.

Novocainum

Anaestesinum

Dycainum

Lydocainum

ХроматограммаПлощадь пика пропорциональна содержанию компонентов, а с = S / ΣS, где S ‒ площадь пика

Слайд 123. По аппаратурному оформлению
Тонкослойная (ТСХ)
Бумажная
Колоночная
Капиллярная
Хроматография
Плоскостная
Объёмная

3. По аппаратурному оформлениюТонкослойная (ТСХ)БумажнаяКолоночнаяКапиллярнаяХроматографияПлоскостнаяОбъёмная

Слайд 13

Z
Y
X

Z
X
Y

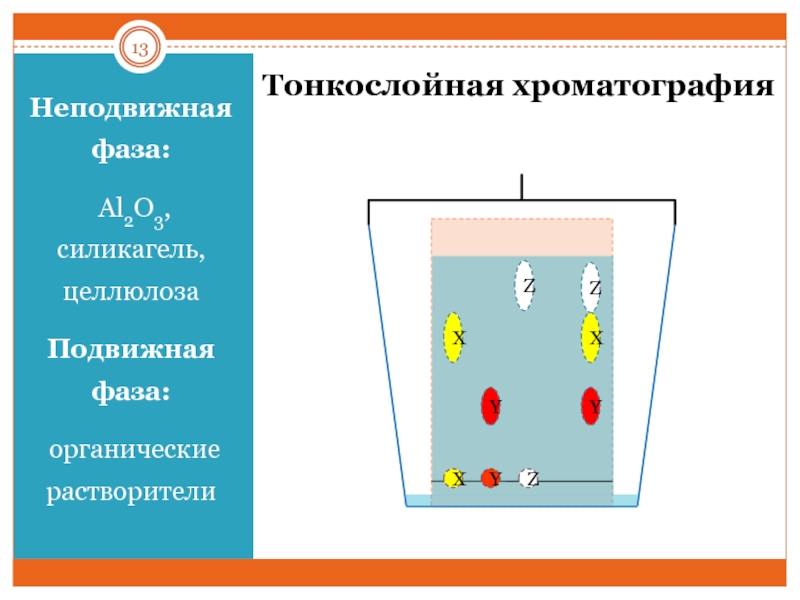

Тонкослойная хроматография
Неподвижная фаза:
Al2O3, силикагель, целлюлоза
Подвижная фаза:
органические растворители
Y
X
Z

ZYXZXYТонкослойная хроматографияНеподвижная фаза: Al2O3, силикагель, целлюлозаПодвижная фаза: органические растворителиYXZ

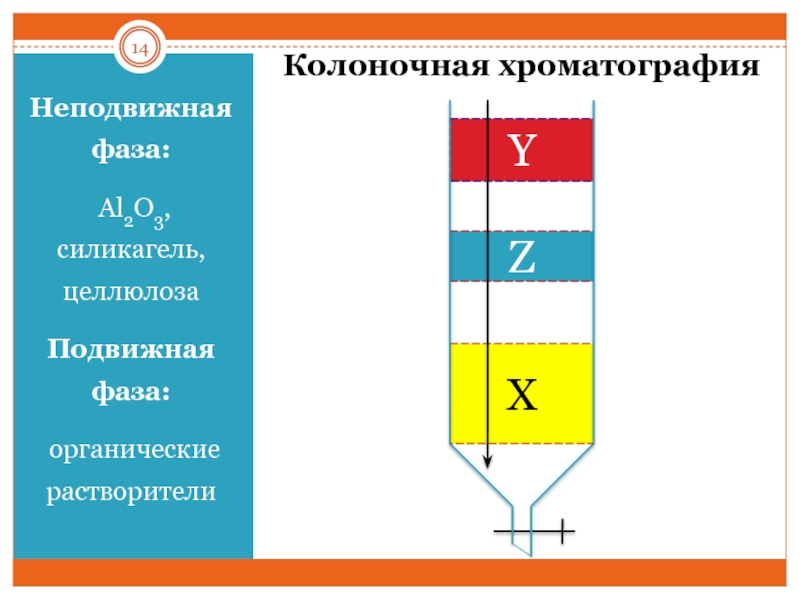

Слайд 14Колоночная хроматография
Y
Z
X
Неподвижная фаза:
Al2O3, силикагель, целлюлоза
Подвижная фаза:
органические растворители

Колоночная хроматографияYZXНеподвижная фаза: Al2O3, силикагель, целлюлозаПодвижная фаза: органические растворители

Слайд 15Детектирование хроматограмм ‒ обнаружение зон разделённых веществ.
Для этого используются специфические

и универсальные реагенты ‒ вещества, дающие окрашенные соединения с компонентами

смеси.
Для идентификации веществ используют:
1) свидетели (как правило, свидетели и компоненты имеют одинаковую окраску при детектировании);
Детектирование хроматограмм ‒ обнаружение зон разделённых веществ.Для этого используются специфические и универсальные реагенты ‒ вещества, дающие окрашенные

Слайд 162) коэффициент распределения Rf, представляющий собой отношение пути (ℓ), пройденного

компонентом смеси, к пути, пройденному растворителем.

ℓ(p) ‒ путь от линии

старта до линии фронта.
2) коэффициент распределения Rf, представляющий собой отношение пути (ℓ), пройденного компонентом смеси, к пути, пройденному растворителем.ℓ(p) ‒

Слайд 17Использование хроматографии в медицине
Анализ крови на присутствие алкоголя и продуктов

его распада в печени под действием цитохрома р450, наркотиков, летучих

веществ, вызывающих токсикоманию (явление зарегистрировано только в РФ) .
Незаменимый метод для допинг-контроля (обнаружение стимулирующих веществ в организме спортсменов). 

Использование хроматографии в медицинеАнализ крови на присутствие алкоголя и продуктов его распада в печени под действием цитохрома

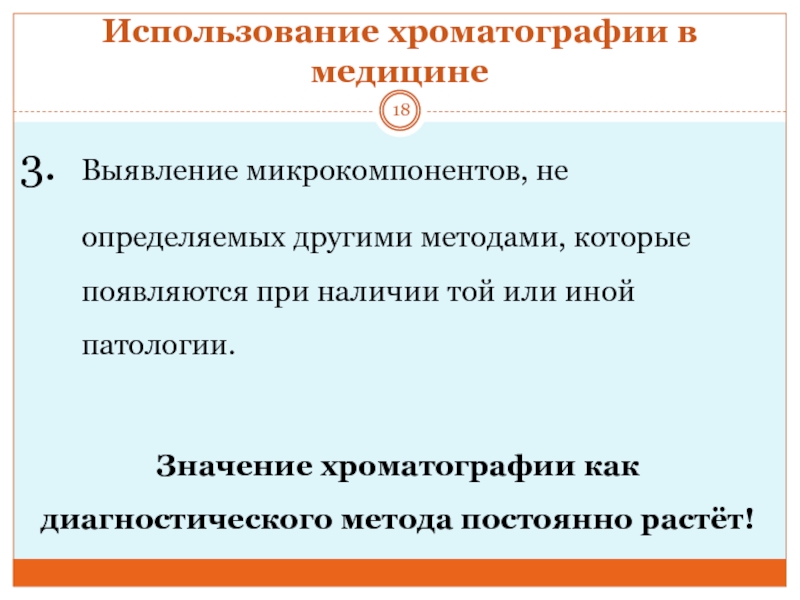

Слайд 18Выявление микрокомпонентов, не определяемых другими методами, которые появляются при наличии

той или иной патологии.

Значение хроматографии как диагностического метода постоянно растёт!
Использование

хроматографии в медицине
Выявление микрокомпонентов, не определяемых другими методами, которые появляются при наличии той или иной патологии.Значение хроматографии как диагностического

Слайд 19Спасибо за внимание!

Спасибо за внимание!
