Приборы радиационной и химической разведки

Гудков С.В.

заражении службы радиационной и химической разведки гражданской обороны располагают соответствующими

приборами, которыми можно контролировать состояние окружающей среды.
К таким приборам относятся приборы радиационной и химической разведки

На современном этапе опасность поражения людей радиоактивными, отравляющими и сильнодействующими ядовитыми веществами требует быстрого выявления и оценки радиационной и химической обстановки в условиях заражения.
Поражение людей может быть вызвано непосредственным попаданием отравляющих и сильнодействующих ядовитых веществ на них, стать результатом соприкосновения людей с зараженной почвой и предметами, употребления зараженных продуктов и воды, а также при вдыхании зараженного воздуха.

предназначены для измерения уровней радиации на местности и радиоактивной зараженности

различных предметов по гамма-излучению.

Мощность гамма-излучения определяется в миллирентгенах или рентгенах в час для той точки пространства, в которой помещен при измерениях соответствующий счетчик прибора. Кроме того, имеется возможность обнаружения бета излучения.

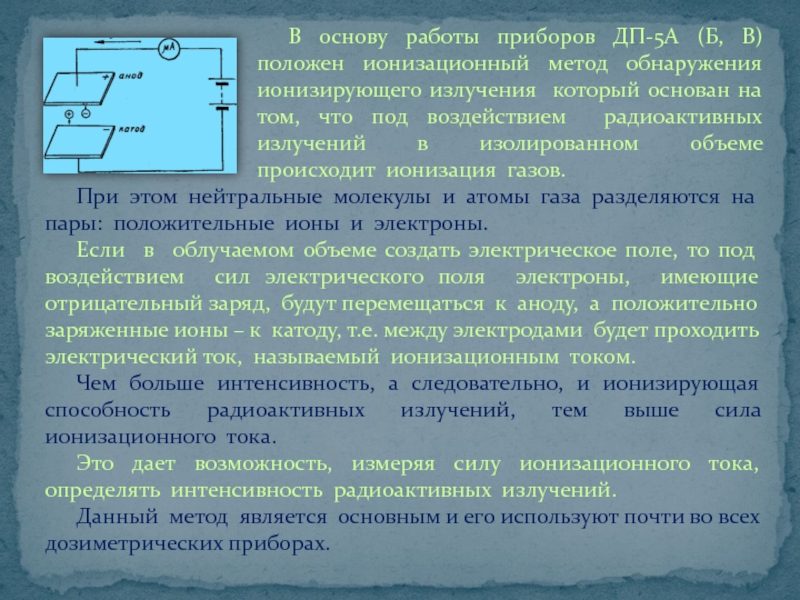

обнаружения ионизирующего излучения который основан на том, что под воздействием

радиоактивных излучений в изолированном объеме происходит ионизация газов.
При этом нейтральные молекулы и атомы газа разделяются на пары: положительные ионы и электроны.
Если в облучаемом объеме создать электрическое поле, то под воздействием сил электрического поля электроны, имеющие отрицательный заряд, будут перемещаться к аноду, а положительно заряженные ионы – к катоду, т.е. между электродами будет проходить электрический ток, называемый ионизационным током.
Чем больше интенсивность, а следовательно, и ионизирующая способность радиоактивных излучений, тем выше сила ионизационного тока.
Это дает возможность, измеряя силу ионизационного тока, определять интенсивность радиоактивных излучений.
Данный метод является основным и его используют почти во всех дозиметрических приборах.

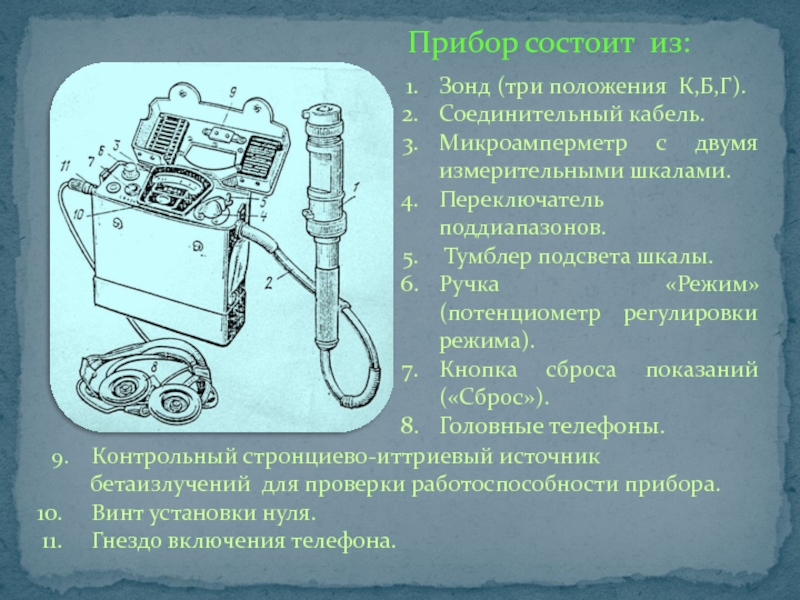

шкалами.
Переключатель поддиапазонов.
Тумблер подсвета шкалы.
Ручка «Режим» (потенциометр регулировки режима).
Кнопка сброса

показаний («Сброс»).
Головные телефоны.

9. Контрольный стронциево-иттриевый источник бетаизлучений для проверки работоспособности прибора.
Винт установки нуля.
Гнездо включения телефона.

в мр/ч и
р/ч;
(Предназначен для снятия показаний
результатов измерения прибора.)
ручка

потенциометра регулировки режима
работы;
(Предназначена для регулировки
напряжения, подающегося на электрическую
схему прибора.)

кнопка сброса показаний микроамперметра;
( Предназначена для сброса показаний прибора.)
корректор стрелки;
( Предназначен для установки стрелки прибора на «0» шкалы)
тумблер подсветки шкалы прибора;
( Предназначен для подключения подсветки микроамперметра при работе ночью.)
переключатель поддиапазонов.
( Предназначен для включения прибора, проверки его работоспособности и
установки поддиапазонов работы.)
Сбоку находится гнездо для подключения наушников
(Наушники предназначены для звуковой индикации работающего зонда прибора.)

на ноль;

ручку «Режим» повернуть против хода часовой стрелки до упора;

переключатель

поддиапазонов поставить в положение «Выкл.»;

подсоединить сухие элементы питания, соблюдая полярность;

переключатель поддиапазонов поставить в положение «Режим»;

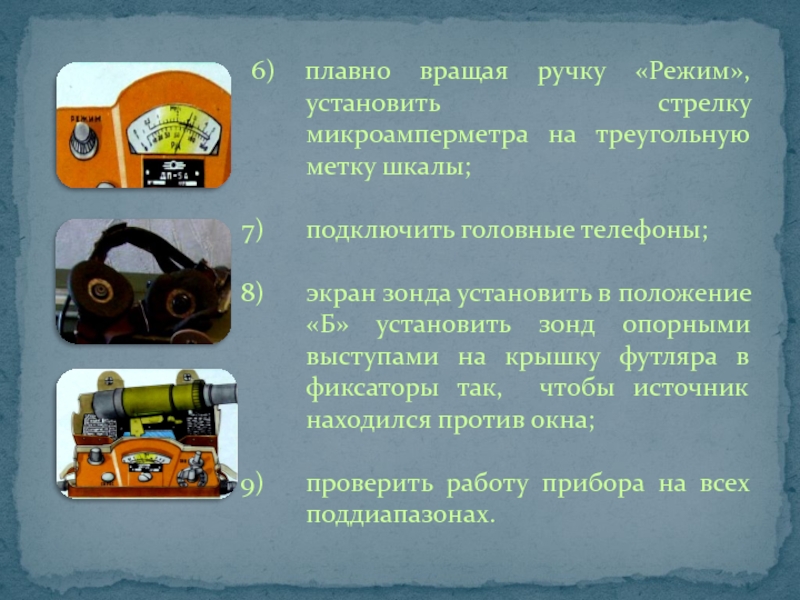

метку шкалы;

подключить головные телефоны;

экран зонда установить в положение «Б» установить

зонд опорными выступами на крышку футляра в фиксаторы так, чтобы источник находился против окна;

проверить работу прибора на всех поддиапазонах.

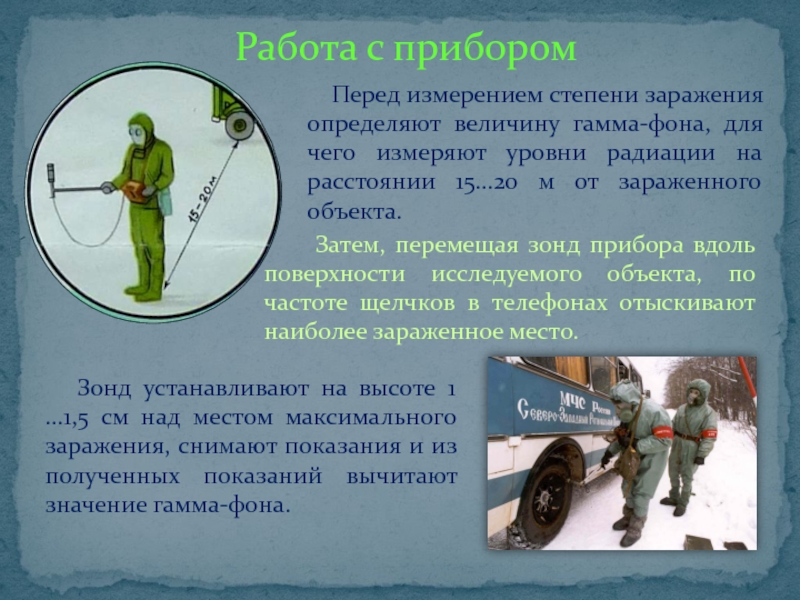

уровни радиации на расстоянии 15...20 м от зараженного объекта.
Работа

с прибором

Зонд устанавливают на высоте 1 ...1,5 см над местом максимального заражения, снимают показания и из полученных показаний вычитают значение гамма-фона.

Затем, перемещая зонд прибора вдоль поверхности исследуемого объекта, по частоте щелчков в телефонах отыскивают наиболее зараженное место.

обнаружения и определения примерной концентрации ОВ в воздухе, сыпучих материалах,

на предметах.

Принцип работы ВПХР основан на способности специально подобранных веществ (наполнителей) изменять свою окраску при взаимодействии с ОВ.

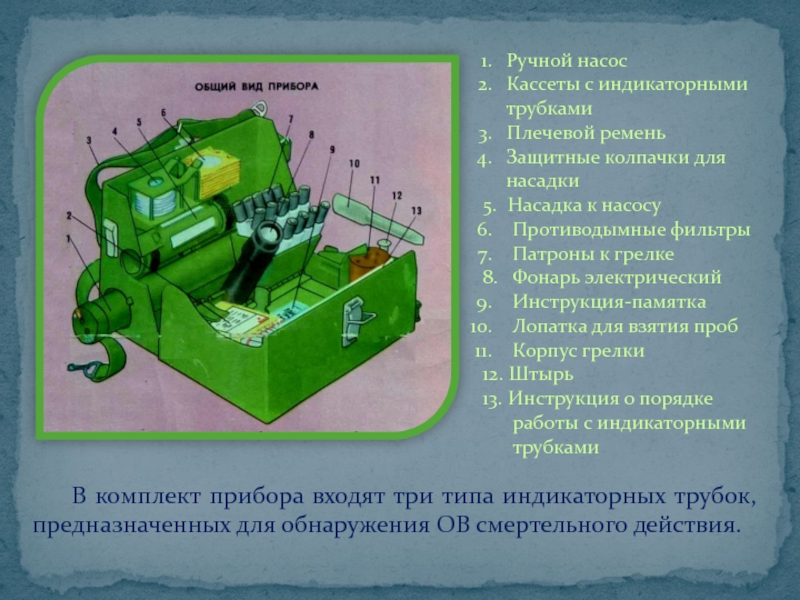

насадки
5. Насадка к насосу
Противодымные фильтры
Патроны к грелке
8. Фонарь электрический
Инструкция-памятка
Лопатка

для взятия проб
Корпус грелки
12. Штырь
13. Инструкция о порядке работы с индикаторными трубками

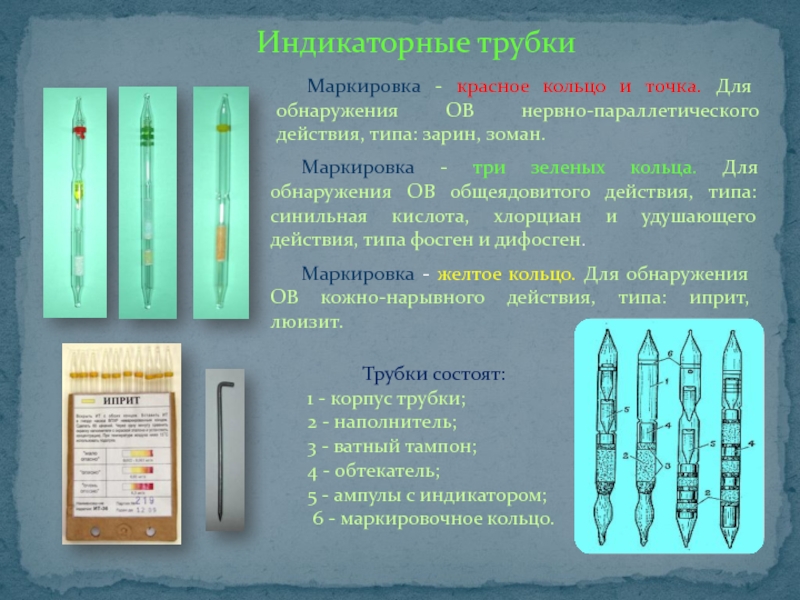

В комплект прибора входят три типа индикаторных трубок, предназначенных для обнаружения ОВ смертельного действия.

нервно-параллетического действия, типа: зарин, зоман.
Маркировка - три зеленых кольца. Для

обнаружения ОВ общеядовитого действия, типа: синильная кислота, хлорциан и удушающего действия, типа фосген и дифосген.

Маркировка - желтое кольцо. Для обнаружения ОВ кожно-нарывного действия, типа: иприт, люизит.

Трубки состоят:
1 - корпус трубки;
2 - наполнитель;
3 - ватный тампон;
4 - обтекатель;
5 - ампулы с индикатором;
6 - маркировочное кольцо.

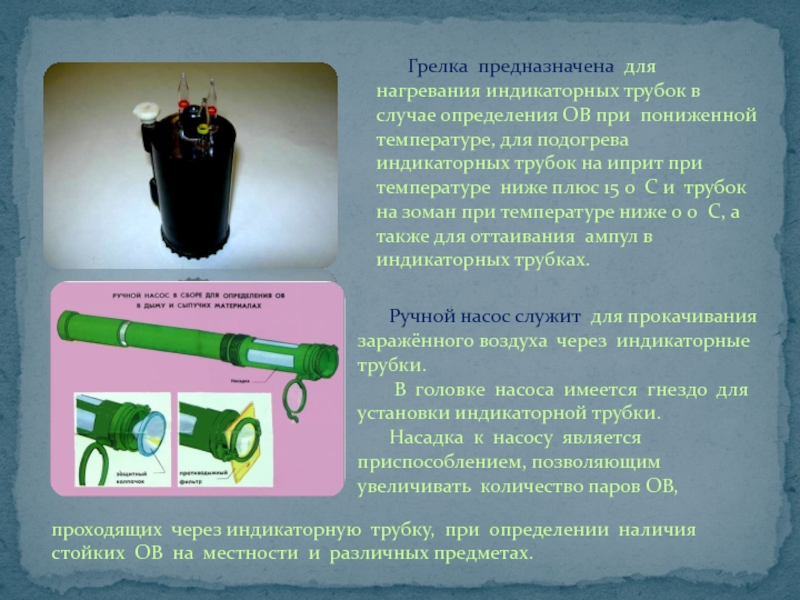

В головке насоса имеется гнездо для установки индикаторной трубки.
Насадка

к насосу является приспособлением, позволяющим увеличивать количество паров ОВ,

проходящих через индикаторную трубку, при определении наличия стойких ОВ на местности и различных предметах.

Грелка предназначена для нагревания индикаторных трубок в случае определения ОВ при пониженной температуре, для подогрева индикаторных трубок на иприт при температуре ниже плюс 15 0 С и трубок на зоман при температуре ниже 0 0 С, а также для оттаивания ампул в индикаторных трубках.

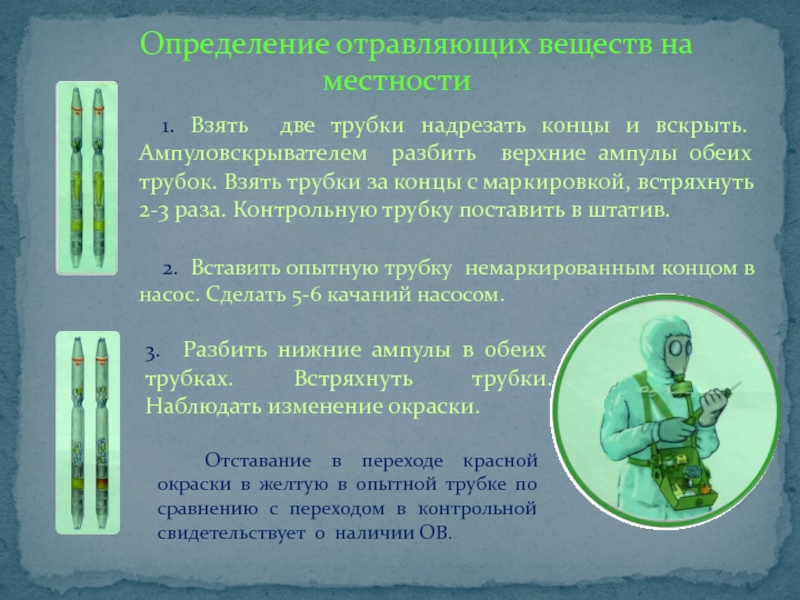

и вскрыть. Ампуловскрывателем разбить верхние ампулы обеих трубок. Взять трубки

за концы с маркировкой, встряхнуть 2-3 раза. Контрольную трубку поставить в штатив.

2. Вставить опытную трубку немаркированным концом в насос. Сделать 5-6 качаний насосом.

3. Разбить нижние ампулы в обеих трубках. Встряхнуть трубки. Наблюдать изменение окраски.

Отставание в переходе красной окраски в желтую в опытной трубке по сравнению с переходом в контрольной свидетельствует о наличии ОВ.

используются противодымные фильтры и защитные колпачки;
- не соблюдается установленная последовательность

определения наличия и типа ОВ в различных средах.

Характерные ошибки при работе с прибором ВПХР

Недостатком ВПХР являются невозможность точного определения концентрации ОВ в анализируемом воздухе и ограниченный перечень определяемых веществ.

- не соблюдается установленная последовательность вскрытия ампул и прокачивания воздуха через индикаторные трубки;

- для вскрытия ампул используется штырь, не предназначенный для этого;

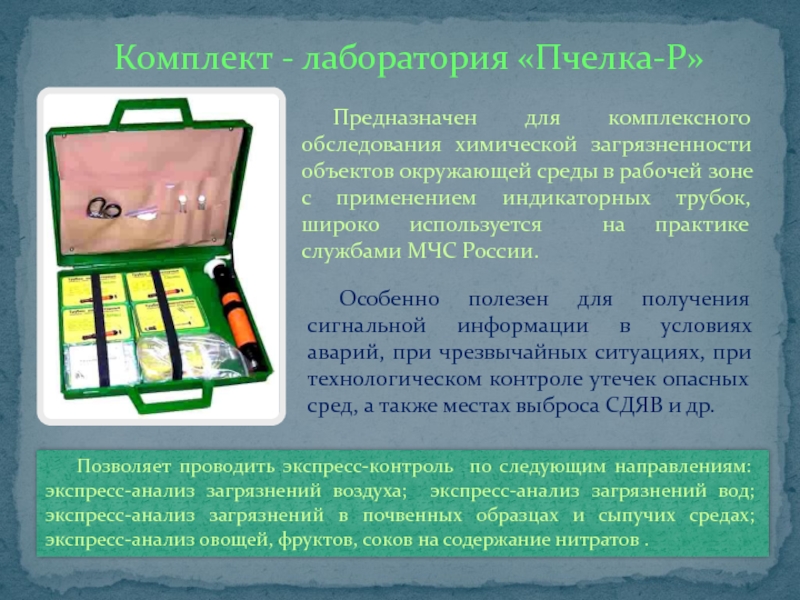

объектов окружающей среды в рабочей зоне с применением индикаторных трубок,

широко используется на практике службами МЧС России.

Особенно полезен для получения сигнальной информации в условиях аварий, при чрезвычайных ситуациях, при технологическом контроле утечек опасных сред, а также местах выброса СДЯВ и др.

Позволяет проводить экспресс-контроль по следующим направлениям: экспресс-анализ загрязнений воздуха; экспресс-анализ загрязнений вод; экспресс-анализ загрязнений в почвенных образцах и сыпучих средах; экспресс-анализ овощей, фруктов, соков на содержание нитратов .

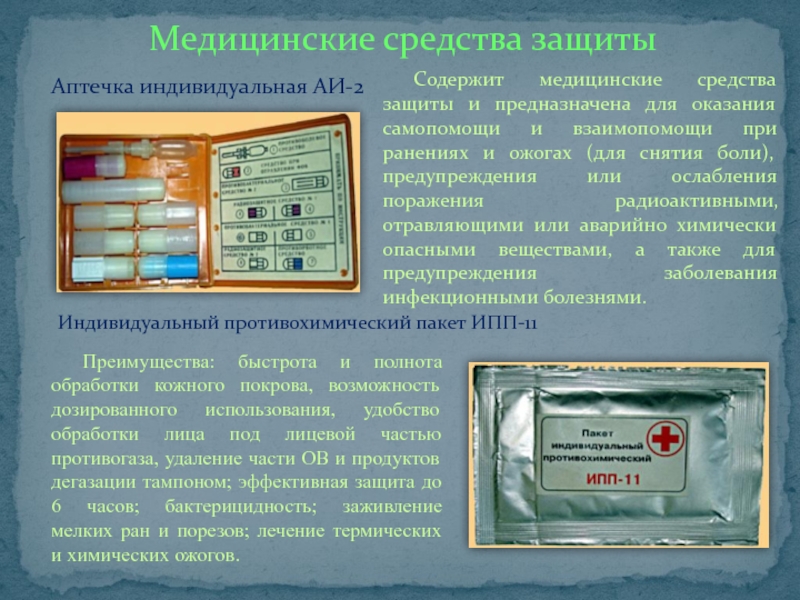

предназначена для оказания самопомощи и взаимопомощи при ранениях и ожогах

(для снятия боли), предупреждения или ослабления поражения радиоактивными, отравляющими или аварийно химически опасными веществами, а также для предупреждения заболевания инфекционными болезнями.

Преимущества: быстрота и полнота обработки кожного покрова, возможность дозированного использования, удобство обработки лица под лицевой частью противогаза, удаление части ОВ и продуктов дегазации тампоном; эффективная защита до 6 часов; бактерицидность; заживление мелких ран и порезов; лечение термических и химических ожогов.

Индивидуальный противохимический пакет ИПП-11

химической разведки, средств индивидуальной защиты органов дыхания и кожи поможет

сотрудникам милиции точно и быстро оценить обстановку в ситуациях, создавшихся в результате радиоактивного или химического заражения местности,

а также не допустить поражения личного состава нарядов милиции, сохранить его боеспособность для успешного выполнения служебных задач в условиях чрезвычайных ситуаций.

работе.
Записать в тетрадь порядок измерения уровня радиации и определения

ОВ.
