Кодирование информации

д.

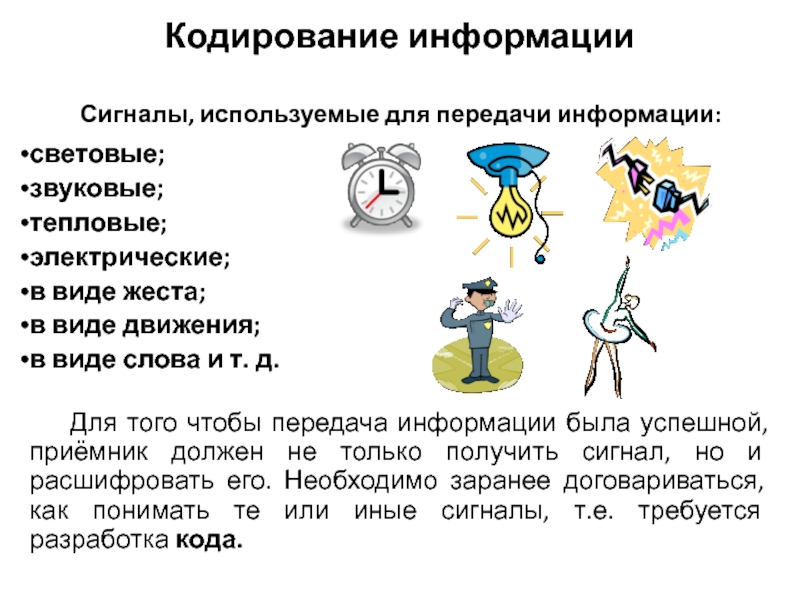

Для того чтобы передача информации была успешной, приёмник должен не

только получить сигнал, но и расшифровать его. Необходимо заранее договариваться, как понимать те или иные сигналы, т.е. требуется разработка кода.

Сигналы, используемые для передачи информации:

код из шести цифр (индекс) имеет
каждый населенный пункт:

Товары маркируются

специальными кодами:

Разнообразие используемых нами кодов

Кодирование информации

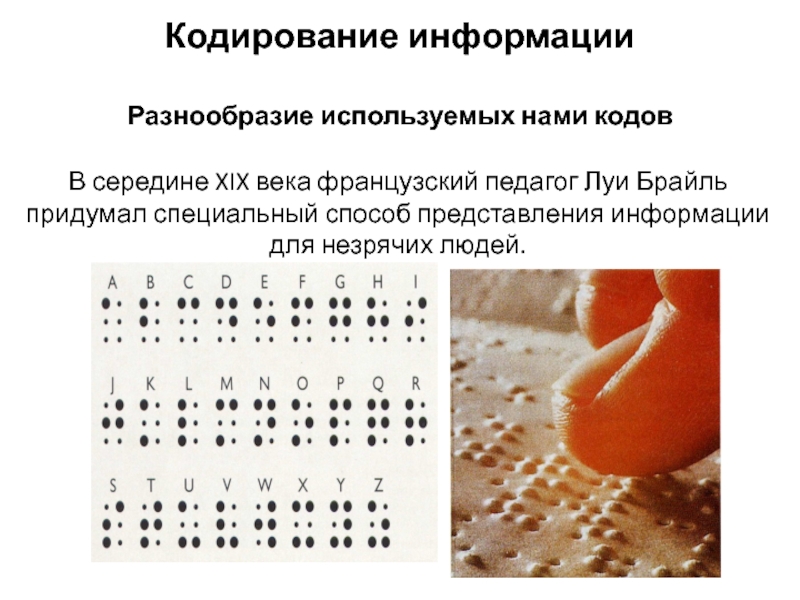

способ представления информации для незрячих людей.
Разнообразие используемых нами кодов
Кодирование информации

три основных способа кодирования информации:

Графический – с помощью рисунков и

значков;

Числовой – с помощью чисел;

Символьный – с помощью символов того же
алфавита, что и исходный текст.

Способы кодирования

Кодирование информации

в определенном порядке. Это дает возможность присвоить каждой букве алфавита

ее порядковый номер.

Числовое кодирование

Кодирование информации

Например, числовое сообщение
01112001030918
соответствует слову
АЛФАВИТ

заменяются символами (буквами) того же алфавита по определенному правилу.

Например, а

→б, б → в, в → г и т.д. Тогда слово АЛФАВИТ будет закодировано последовательностью БМХБГЙУ.

Символьное кодирование

Кодирование информации

значков:
Графическое кодирование
Кодирование информации

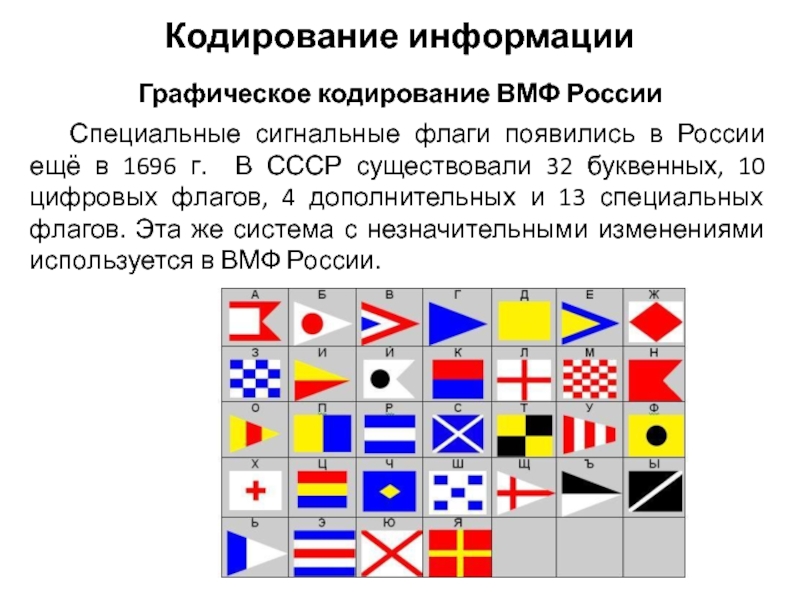

В СССР существовали 32 буквенных, 10 цифровых флагов, 4 дополнительных

и 13 специальных флагов. Эта же система с незначительными изменениями используется в ВМФ России.

Графическое кодирование ВМФ России

Кодирование информации

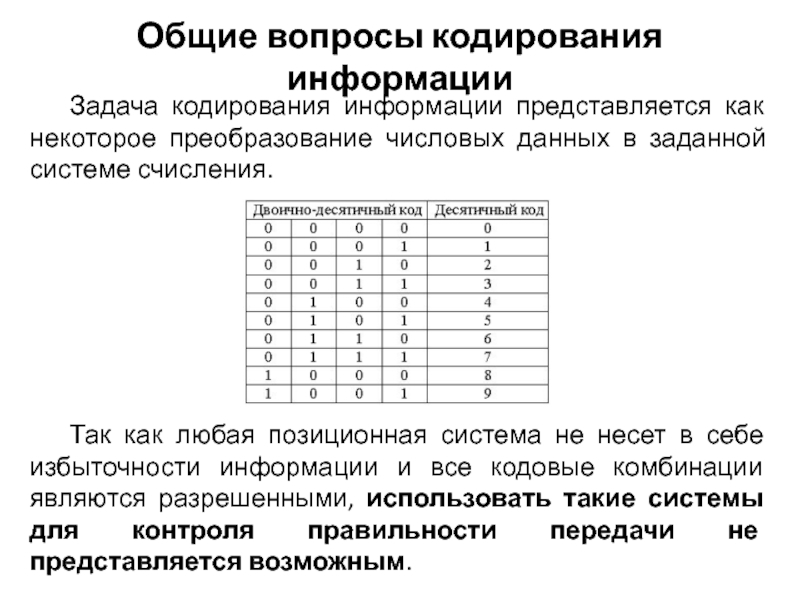

заданной системе счисления.
Так как любая позиционная система не несет в

себе избыточности информации и все кодовые комбинации являются разрешенными, использовать такие системы для контроля правильности передачи не представляется возможным.

Общие вопросы кодирования информации

и контрольные разряды.
В контрольные разряды записывается некоторая информация об исходном

числе. Поэтому можно говорить, что систематический код обладает избыточностью. При этом абсолютная избыточность будет выражаться количеством контрольных разрядов k, а относительная избыточность - отношением k/n , где n = m + k - общее количество разрядов в кодовом слове (m - количество информационных разрядов).

Общие вопросы кодирования информации

ВАСЯ → 0101 00 1001 00 1011 10 0001 01

ВАСЯ → 0101 00 1001 00 1011 10 0001 01

ВАСЯ → 0101 00 1001 00 1011 10 0001 01

Абсолютная избыточность = 2, относительная избыточность 2/6

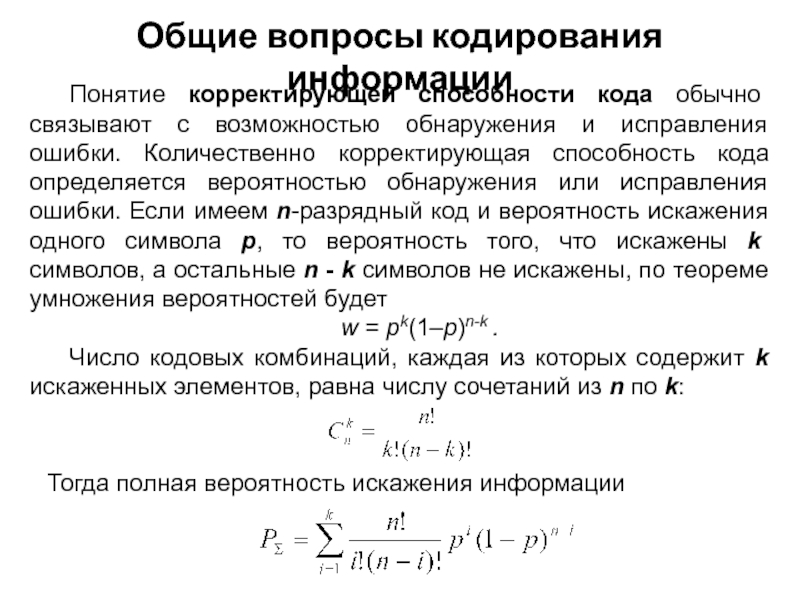

исправления ошибки. Количественно корректирующая способность кода определяется вероятностью обнаружения или

исправления ошибки. Если имеем n-разрядный код и вероятность искажения одного символа p, то вероятность того, что искажены k символов, а остальные n - k символов не искажены, по теореме умножения вероятностей будет
w = pk(1–p)n-k .
Число кодовых комбинаций, каждая из которых содержит k искаженных элементов, равна числу сочетаний из n по k:

Тогда полная вероятность искажения информации

.

Общие вопросы кодирования информации

для кодовых комбинаций А и В определяется как вес третьей

кодовой комбинации, которая получается поразрядным сложением исходных комбинаций по модулю 2.
Вес кодовой комбинации V(A) - количество единиц, содержащихся в кодовой комбинации.

Кодовое расстояние = сумма длин ребер между соответствующими вершинами куба

только когда минимальное кодовое расстояние для него больше или равно

2t, т.е.

dmin≥2t,

где t - кратность обнаруживаемых ошибок (в случае одиночных ошибок t = 1 и т. д.).

В тех случаях, когда необходимо не только обнаружить ошибку, но и исправить ее (т. е. указать место ошибки), минимальное кодовое расстояние должно быть

dmin≥2t+1.

Общие вопросы кодирования информации

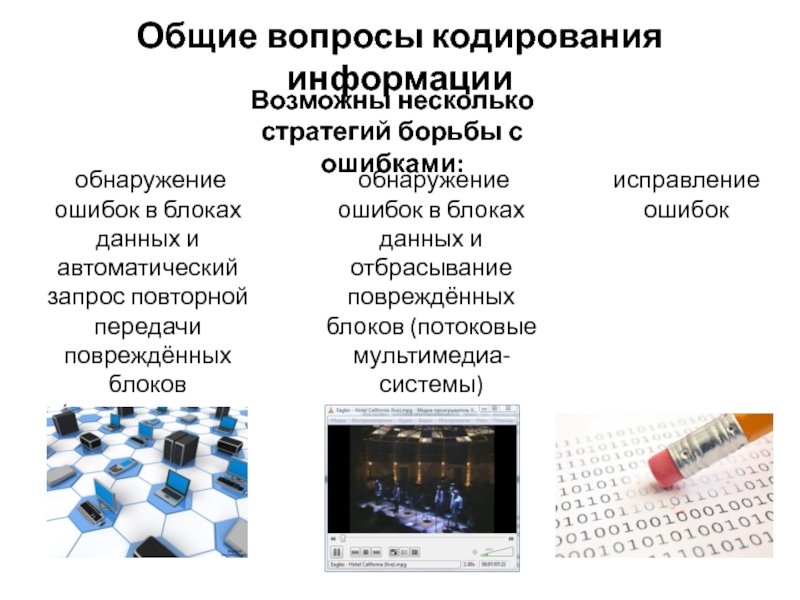

ошибок в блоках данных и автоматический запрос повторной передачи повреждённых

блоков (компьютерные сети)

обнаружение ошибок в блоках данных и отбрасывание повреждённых блоков (потоковые мультимедиа-системы)

исправление ошибок

шума, в которой доказано, что сообщения, составленные из букв некоторого

алфавита, можно закодировать так, что среднее число двоичных символов на букву будет сколь угодно близко к энтропии источника этих сообщений, но не меньше этой величины.

Общие вопросы кодирования информации

в порядке убывания вероятностей. Затем они разделяются на две группы

так, чтобы суммы вероятностей в каждой из групп были по возможности одинаковы. Всем буквам верхней половины в качестве первого символа приписывается 1, а всем нижним - 0. Каждая из полученных групп, в свою очередь, разбивается на две подгруппы с одинаковыми суммарными вероятностями и т. д. Процесс повторяется до тех пор, пока в каждой подгруппе останется по одной букве.

Методика кодирования Шеннона-Фано

Эффективное кодирование информации

кодирования Шеннона-Фано
Эффективное кодирование информации
Предыдущий вариант

1), то к каждому двоичному числу добавляется один избыточный разряд

и в него записывается 1 или 0 с таким условием, чтобы сумма цифр в каждом числе была по модулю 2 равна 0 для случая четности или 1 для случая нечетности. Появление ошибки в кодировании обнаружится по нарушению четности (нечетности). При таком кодировании допускается, что может возникнуть только одна ошибка.

Такое кодирование имеет минимальное кодовое расстояние, равное 2.

Методика кодирования по четности-нечетности

Эффективное кодирование информации

- нечетности. Длинное число разбивается на группы, каждая из которых

содержит l разрядов. Контрольные разряды выделяются всем группам по строкам и по столбцам согласно следующей схеме:

Методика кодирования по четности-нечетности

Эффективное кодирование информации

Σi(ai+ki)

Проверка

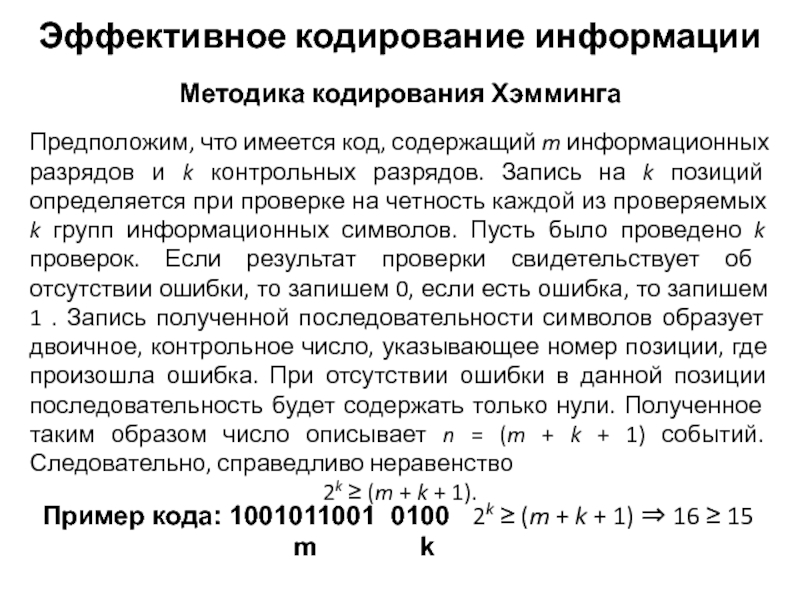

информационных разрядов и k контрольных разрядов. Запись на k позиций

определяется при проверке на четность каждой из проверяемых k групп информационных символов. Пусть было проведено k проверок. Если результат проверки свидетельствует об отсутствии ошибки, то запишем 0, если есть ошибка, то запишем 1 . Запись полученной последовательности символов образует двоичное, контрольное число, указывающее номер позиции, где произошла ошибка. При отсутствии ошибки в данной позиции последовательность будет содержать только нули. Полученное таким образом число описывает n = (m + k + 1) событий. Следовательно, справедливо неравенство
2k ≥ (m + k + 1).

Пример кода: 1001011001 0100 2k ≥ (m + k + 1) ⇒ 16 ≥ 15
m k

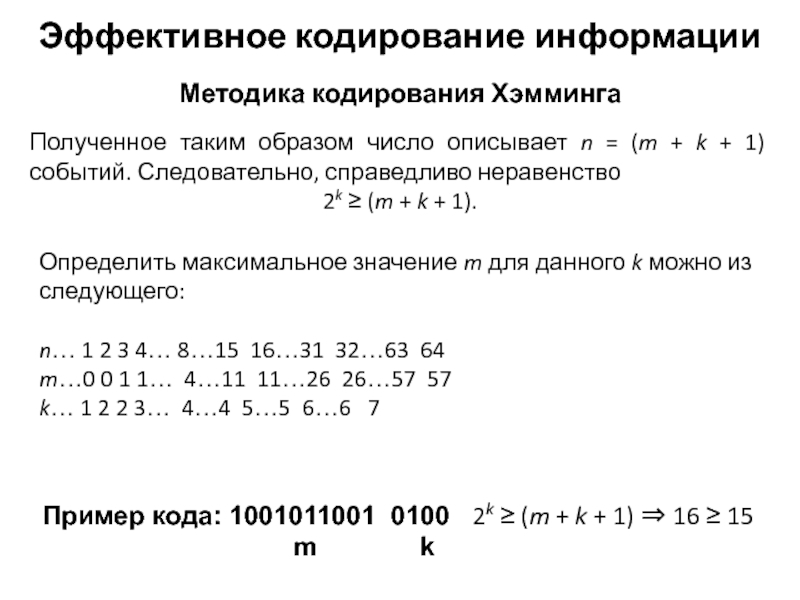

k можно из следующего:

n… 1 2 3 4… 8…15 16…31

32…63 64
m…0 0 1 1… 4…11 11…26 26…57 57
k… 1 2 2 3… 4…4 5…5 6…6 7

Полученное таким образом число описывает n = (m + k + 1) событий. Следовательно, справедливо неравенство
2k ≥ (m + k + 1).

Пример кода: 1001011001 0100 2k ≥ (m + k + 1) ⇒ 16 ≥ 15
m k

в каждой из k проверок. Если в кодовой комбинации ошибок

нет, то контрольное число содержит только нули. Если в первом разряде контрольного числа стоит 1, то, значит, в результате первой проверки обнаружена ошибка. Имея таблицу двоичных эквивалентов для десятичных чисел, можно сказать, что, например, первая проверка охватывает позиции 1, 3, 5, 7, 9 и т. д., вторая проверка — позиции 2, 3, 6, 7, 10.

Проверка Проверяемые разряды

1... 1,3,5,7,9,11,13,15...
2... 2,3,6,7, 10, 11, 14, 15, 18, 19,22,23...
3... 4, 5, 6, 7, 12, 13, 14, 15, 20, 21, 22, 23...
4... 8,9,10,11,12,13,14,15,24...

7-миразрядного кода

n=7, m=4, k=3 и контрольными будут разряды 1, 2,

4

Проверка Проверяемые
разряды
 1... 1,3,5,7,9...
2... 2,3,6,7, 10...
3... 4, 5, 6, 7, 12...
4... 8,9,10,11...

0

0

0

1

1

0

1

2=510

.

без потерь
Сжатие с потерями

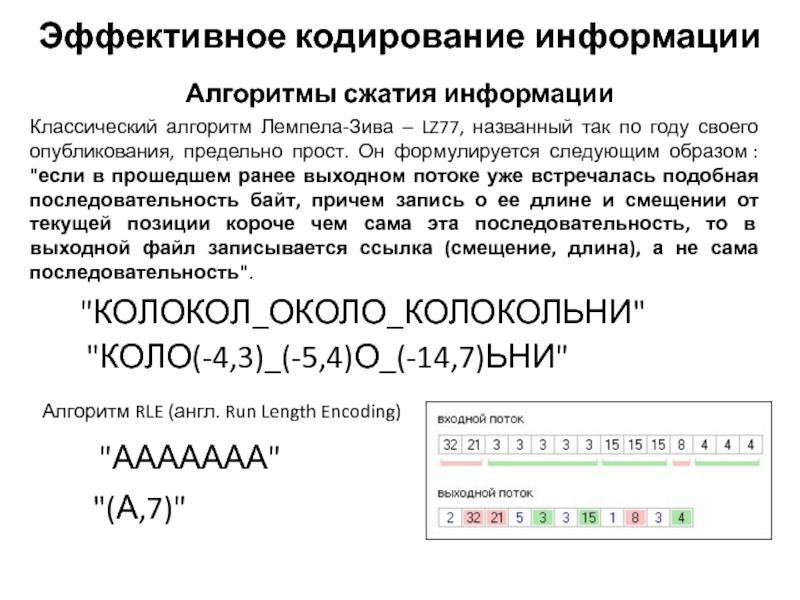

так по году своего опубликования, предельно прост. Он формулируется следующим

образом : "если в прошедшем ранее выходном потоке уже встречалась подобная последовательность байт, причем запись о ее длине и смещении от текущей позиции короче чем сама эта последовательность, то в выходной файл записывается ссылка (смещение, длина), а не сама последовательность".

"КОЛОКОЛ_ОКОЛО_КОЛОКОЛЬНИ"

"КОЛО(-4,3)_(-5,4)О_(-14,7)ЬНИ"

Алгоритм RLE (англ. Run Length Encoding)

"ААААААА"

"(А,7)"
