43.Защита в схемах управления электроприводом
Содержание
- 1. 43.Защита в схемах управления электроприводом
- 2. Для обеспечения надежной работы ЭП и технологического
- 3. Кроме того, во многих случаях целесообразно осуществлять
- 4. 1.Максимальная токовая защита. При работе ЭП может
- 5. Для защиты ЭП и питающей сети от
- 6. Слайд 6
- 7. Слайд 7
- 8. Слайд 8
- 9. 2.Нулевая защита. При значительном снижении напряжения сети
- 10. 3.Тепловая защита. Тепловая защита отключает двигатель от
- 11. Слайд 11
- 12. 4.Электрические блокировки. Для защиты от одновременного включения катушек реверсивного магнитного пускателя.
- 13. 5.Защита от обрыва возбуждения.Служит реле минимального тока КА2, контакт которого разрешает включение пускателя КМ3
- 14. Слайд 14
- 15. Скачать презентанцию

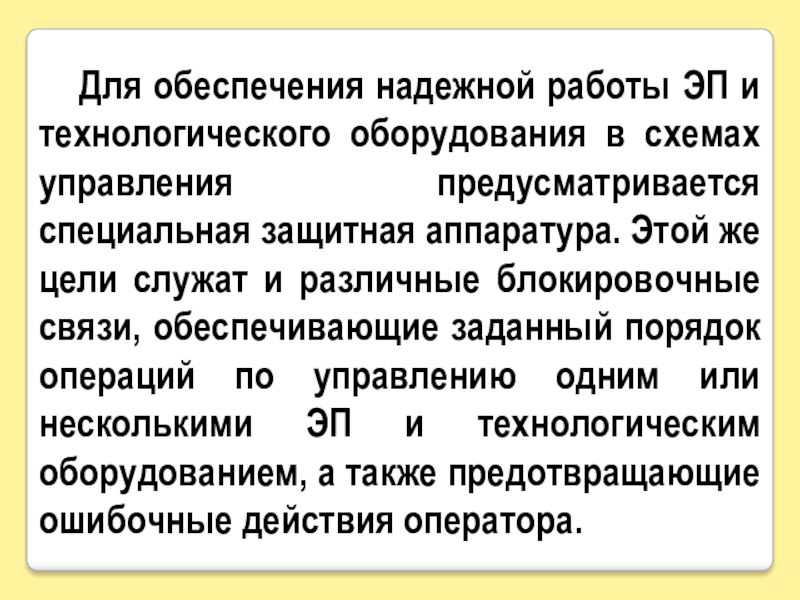

Для обеспечения надежной работы ЭП и технологического оборудования в схемах управления предусматривается специальная защитная аппаратура. Этой же цели служат и различные блокировочные связи, обеспечивающие заданный порядок операций по управлению одним или
Слайды и текст этой презентации
Слайд 3 Кроме того, во многих случаях целесообразно осуществлять контроль за состоянием
и режимами работы отдельных узлов ЭП, что обеспечивается с помощью
средств сигнализации, измерительных и регистрирующих приборов.

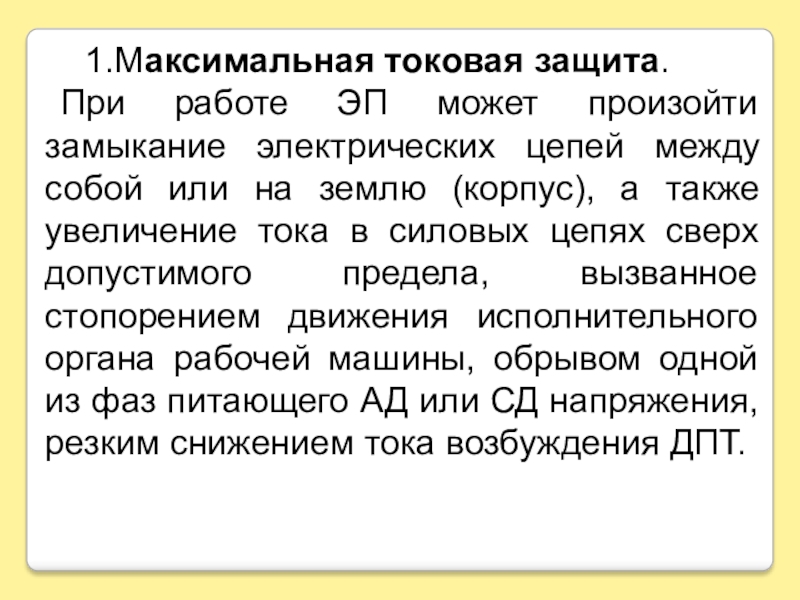

Слайд 4 1.Максимальная токовая защита.
При работе ЭП может произойти замыкание электрических
цепей между собой или на землю (корпус), а также увеличение
тока в силовых цепях сверх допустимого предела, вызванное стопорением движения исполнительного органа рабочей машины, обрывом одной из фаз питающего АД или СД напряжения, резким снижением тока возбуждения ДПТ.

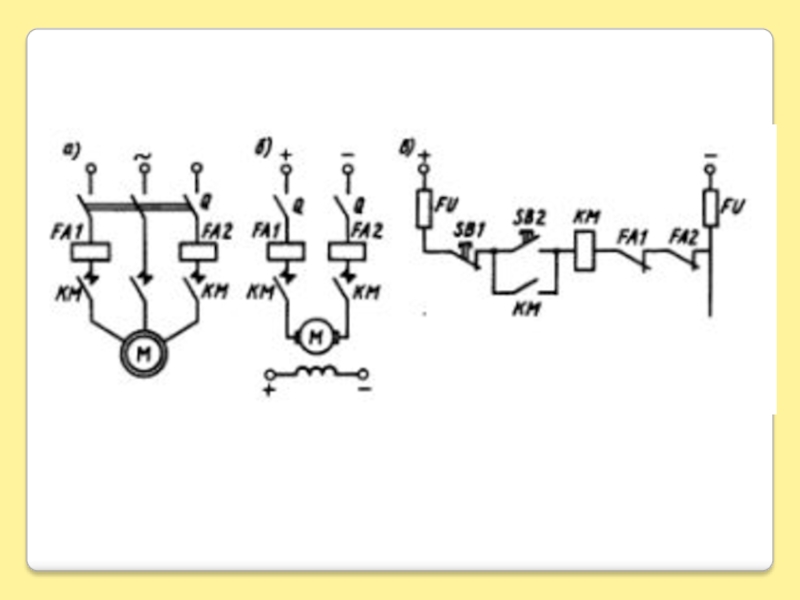

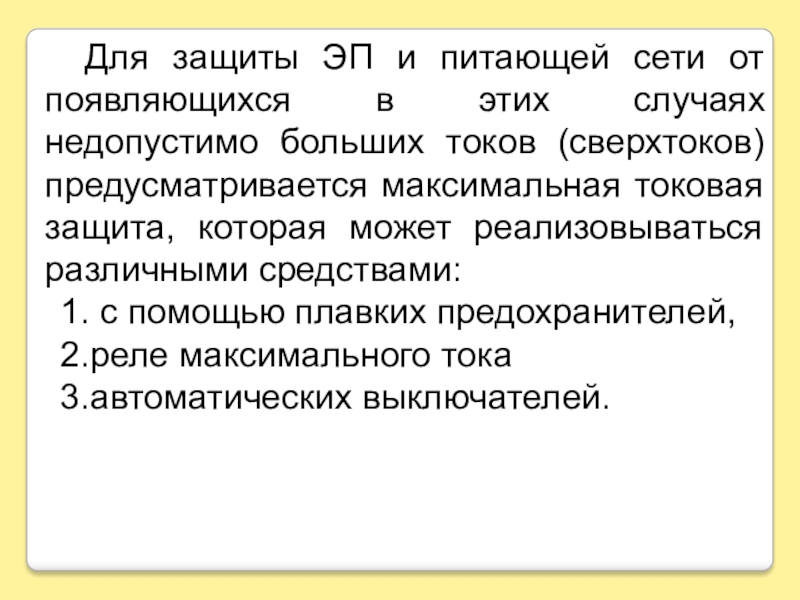

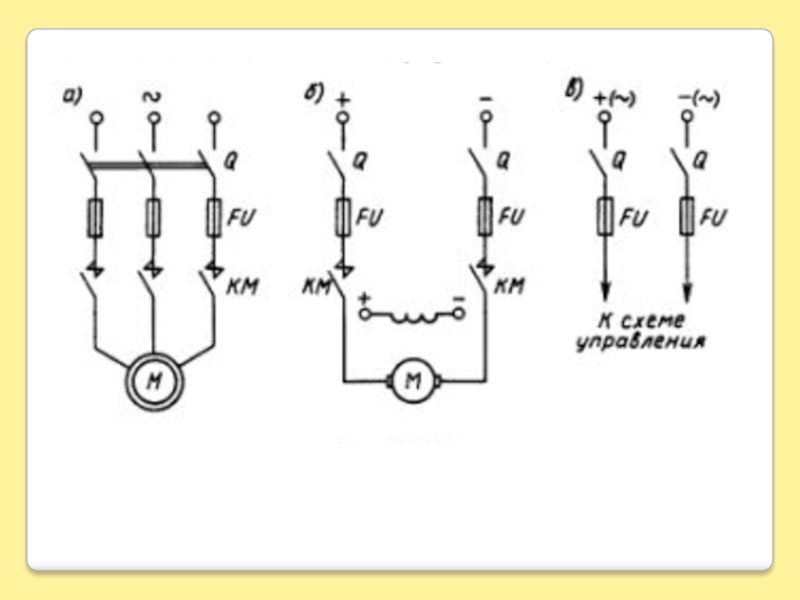

Слайд 5 Для защиты ЭП и питающей сети от появляющихся в этих
случаях недопустимо больших токов (сверхтоков) предусматривается максимальная токовая защита, которая

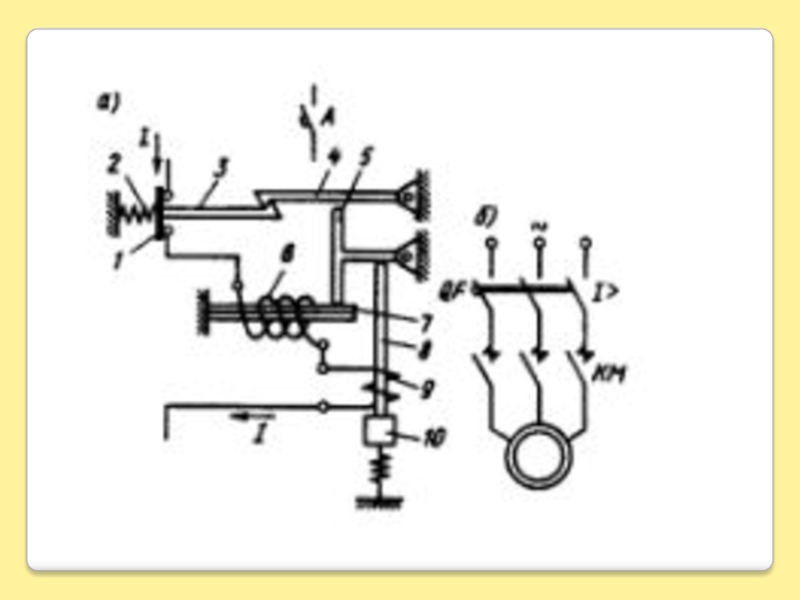

может реализовываться различными средствами:1. с помощью плавких предохранителей,
2.реле максимального тока
3.автоматических выключателей.

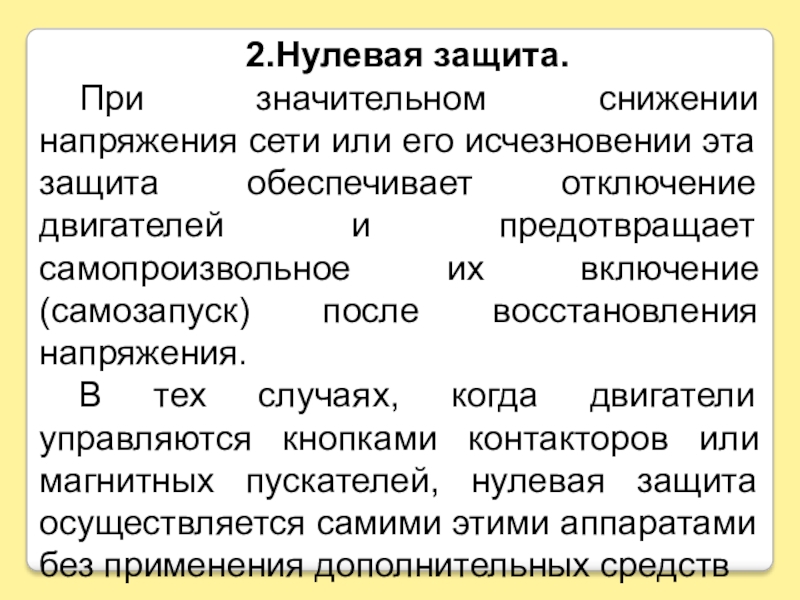

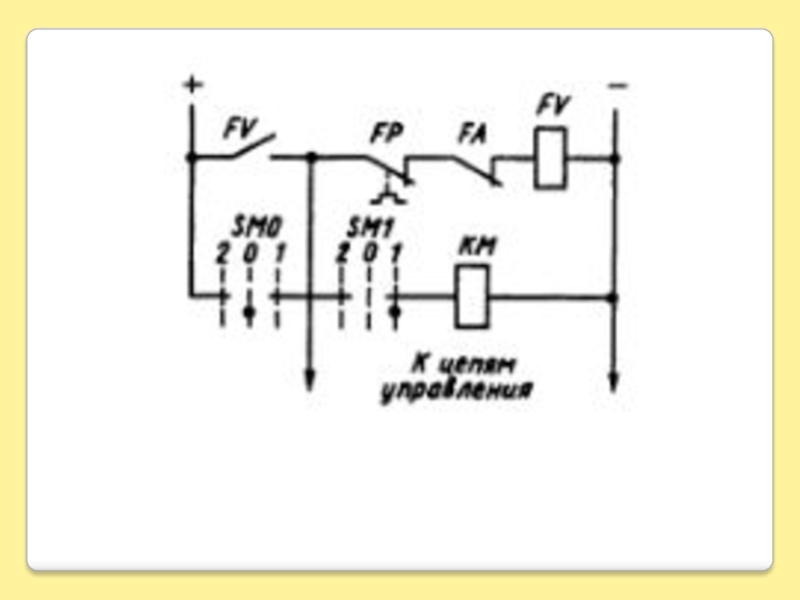

Слайд 92.Нулевая защита.
При значительном снижении напряжения сети или его исчезновении
эта защита обеспечивает отключение двигателей и предотвращает самопроизвольное их включение
(самозапуск) после восстановления напряжения.В тех случаях, когда двигатели управляются кнопками контакторов или магнитных пускателей, нулевая защита осуществляется самими этими аппаратами без применения дополнительных средств

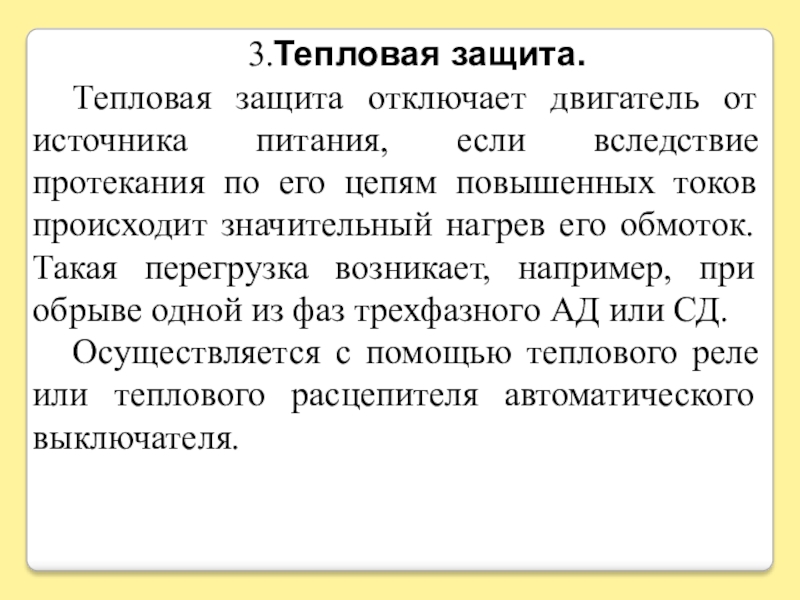

Слайд 10 3.Тепловая защита.
Тепловая защита отключает двигатель от источника питания, если
вследствие протекания по его цепям повышенных токов происходит значительный нагрев
его обмоток. Такая перегрузка возникает, например, при обрыве одной из фаз трехфазного АД или СД.Осуществляется с помощью теплового реле или теплового расцепителя автоматического выключателя.

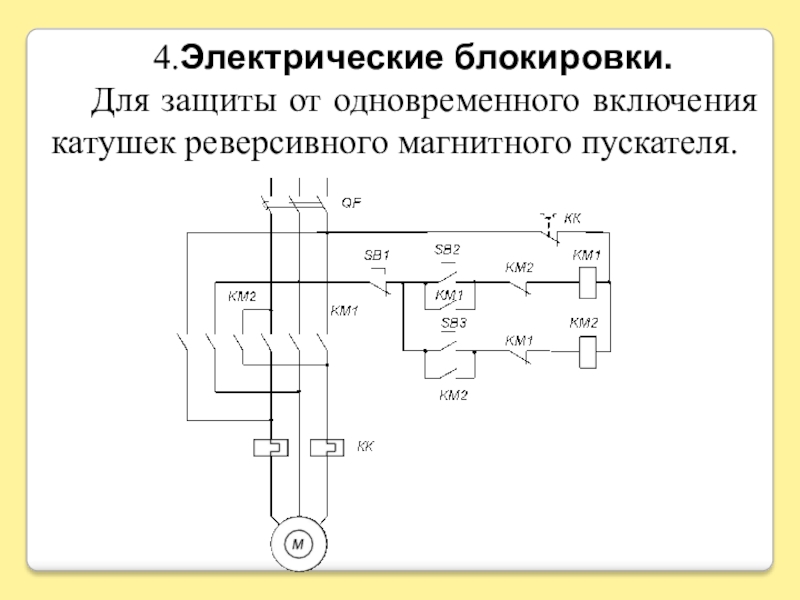

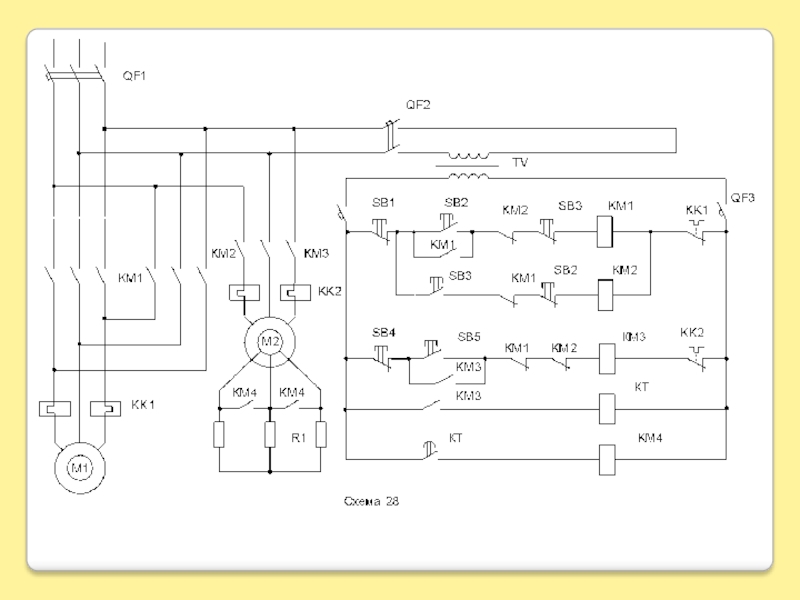

Слайд 124.Электрические блокировки.
Для защиты от одновременного включения катушек реверсивного магнитного
пускателя.

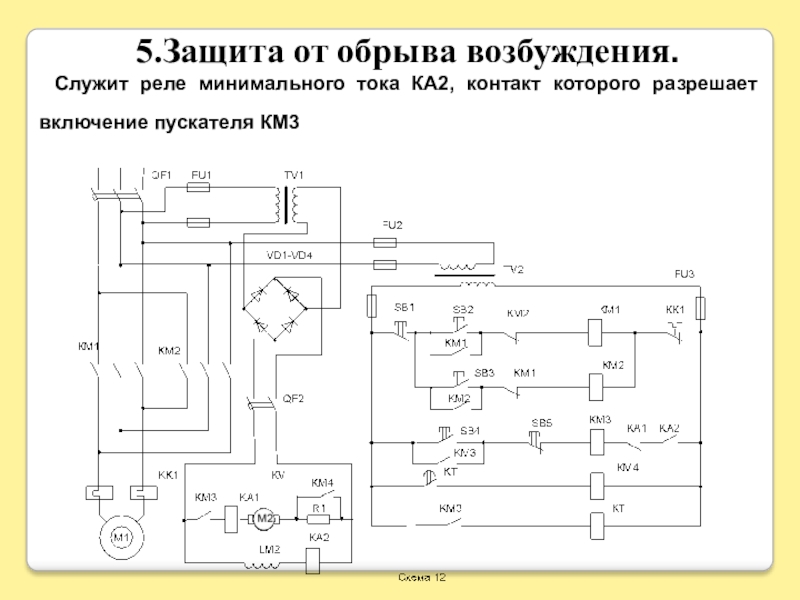

Слайд 135.Защита от обрыва возбуждения.
Служит реле минимального тока КА2, контакт которого
разрешает включение пускателя КМ3
