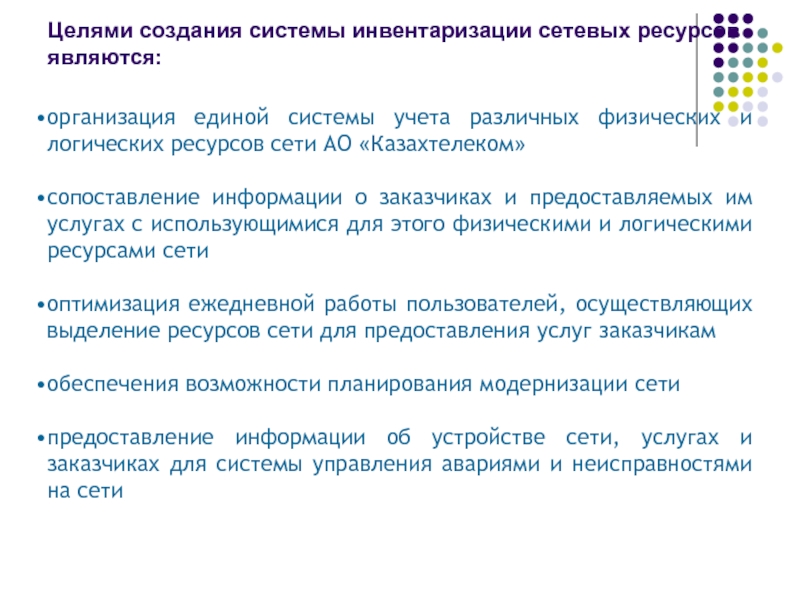

Слайд 2Целями создания системы инвентаризации сетевых ресурсов являются:
организация единой системы учета
различных физических и логических ресурсов сети АО «Казахтелеком»
сопоставление информации о
заказчиках и предоставляемых им услугах с использующимися для этого физическими и логическими ресурсами сети
оптимизация ежедневной работы пользователей, осуществляющих выделение ресурсов сети для предоставления услуг заказчикам
обеспечения возможности планирования модернизации сети
предоставление информации об устройстве сети, услугах и заказчиках для системы управления авариями и неисправностями на сети
Слайд 3Результаты внедрения системы за 2012 год
В системе инвентаризации логических
ресурсов сети NRI Cramer обеспечен учет:
Свыше 300 видов оборудования
Сформирована база данных по более чем 18 000 элементам сети по технологиям: SDH, PDH, PSTN, DWDM, IP, MPLS, Ethernet, xDSL, ETTH, GPON и сети NGN
Заведено 338 пользователей из 20-ти филиалов Общества (ГЦУСТ, ОДС, ДКП, ДИС, все ОДТ/ГЦТ)
Обеспечен учёт оптических сетей доступа
Проведена сертификация системы на соответствие требованиям информационной безопасности, установленных государственными стандартами: СТ РК ИСО/МЭК 17799-2006; ГОСТ Р 50739-95
Подготовлен и находится на согласовании проект приказа о вводе системы в промышленную эксплуатацию в филиалах: ГЦУСТ и ОДС
Слайд 4Результаты внедрения системы за 2012 год
Проведены
работы по улучшению функциональности системы, в частности:
Повышена производительность системы
Доработана функциональность
модуля Partition Manager (появились новые
функции - разделение прав доступа по типам местонахождений, номеров,
каналов)
Изменён, способ соотнесения объектов к зонам ответственности – стал
более удобным
Разработано и утверждёно руководство пользователя по представлению
сетевых технологий в системе инвентаризации ресурсов сети NRI Cramer
Начаты работы по переходу на новую версию (v.8.2) ПО - Amdocs OSS 8.2
Обучение специалистов филиалов:
- на примере построения сетей: PSTN, PDH, SDH на базе ДАИКТ прошли обучение более 100 специалистов филиалов,
- по новой программе на примере построения сетей: IP, MPLS, Ethernet, xDSL прошли обучение 16 специалистов

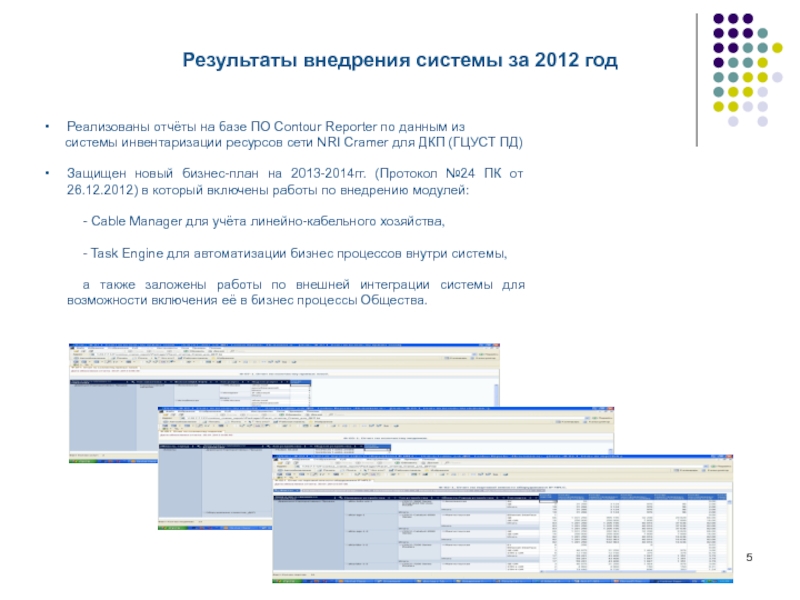

Слайд 5Результаты внедрения системы за 2012 год
Реализованы отчёты на базе
ПО Contour Reporter по данным из
системы инвентаризации
ресурсов сети NRI Cramer для ДКП (ГЦУСТ ПД)
Защищен новый бизнес-план на 2013-2014гг. (Протокол №24 ПК от 26.12.2012) в который включены работы по внедрению модулей:
- Cable Manager для учёта линейно-кабельного хозяйства,
- Task Engine для автоматизации бизнес процессов внутри системы,
а также заложены работы по внешней интеграции системы для возможности включения её в бизнес процессы Общества.

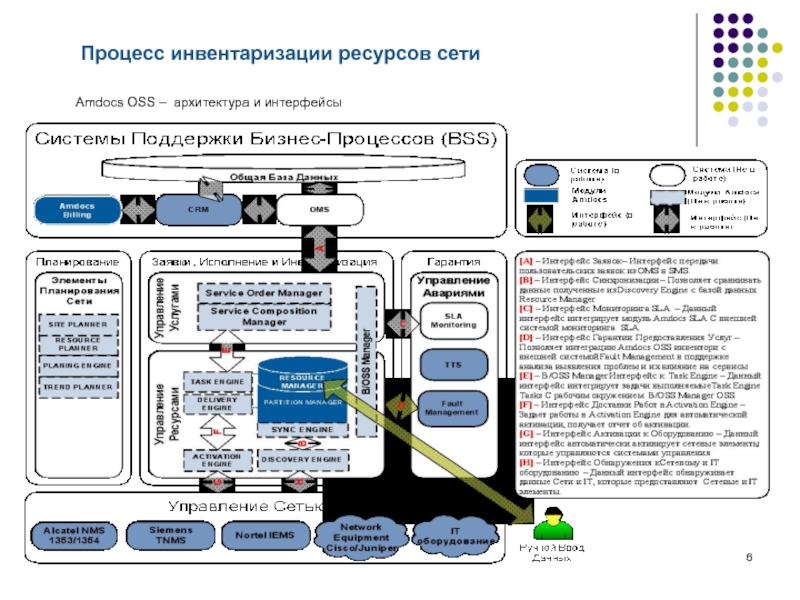

Слайд 6Процесс инвентаризации ресурсов сети
Amdocs OSS – архитектура и интерфейсы

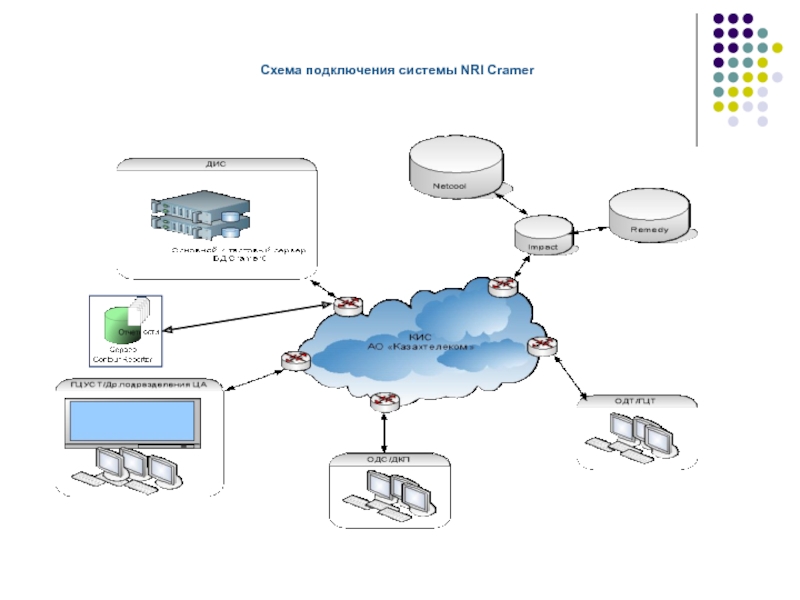

Слайд 7Схема подключения системы NRI Cramer
Слайд 8Модуль Resource Manager системы NRI Cramer
Доступ в систему осуществляется посредством
веб браузера Internet Explorer
На рабочем месте пользователя устанавливается нужной
версии Java и SVG плагины
Слайд 9Модуль Resource Manager системы NRI Cramer
Браузер ресурсов
Инструмент, обеспечивающий доступ к
ресурсам, содержащимся в NRI Cramer
Браузер взаимосвязи
Инструмент, отображающий взаимосвязь выбранных объектов
в NRI Cramer
Представление
Инструмент для графического и схематического отображения объектов (сети, устройств, каналов, топологий и тд), отчетов, домашних страниц
Визарды
Инструмент, позволяющий создавать, удалять или изменять объекты

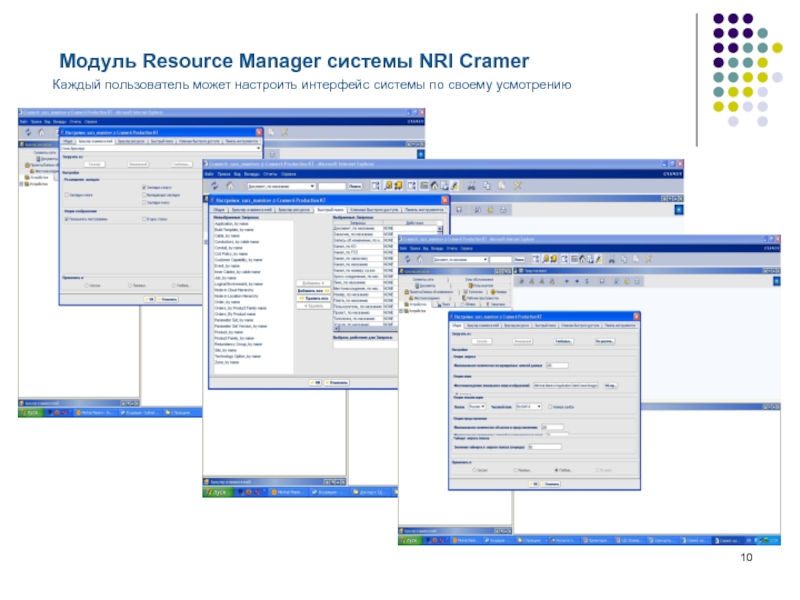

Слайд 10Модуль Resource Manager системы NRI Cramer
Каждый пользователь может настроить интерфейс
системы по своему усмотрению
Слайд 11Модуль Resource Manager системы NRI Cramer
Моделируемые типы объектов
В системе
инвентаризации сетевых ресурсов NRI «Cramer» представлены следующие категории «объектов», соответствующие
физическим и логическим ресурсам сети, а также услугам и заказчикам:
местонахождения
заказчики
услуги
линки
кросс-соединения
каналы
тайм-слоты
типы резервирования
проекты
устройства
полки
слоты
платы
порты
номера
топологии
документы
зоны обслуживания
Слайд 12Модуль Resource Manager системы NRI Cramer
Отношения между различными категориями объектов
в системе

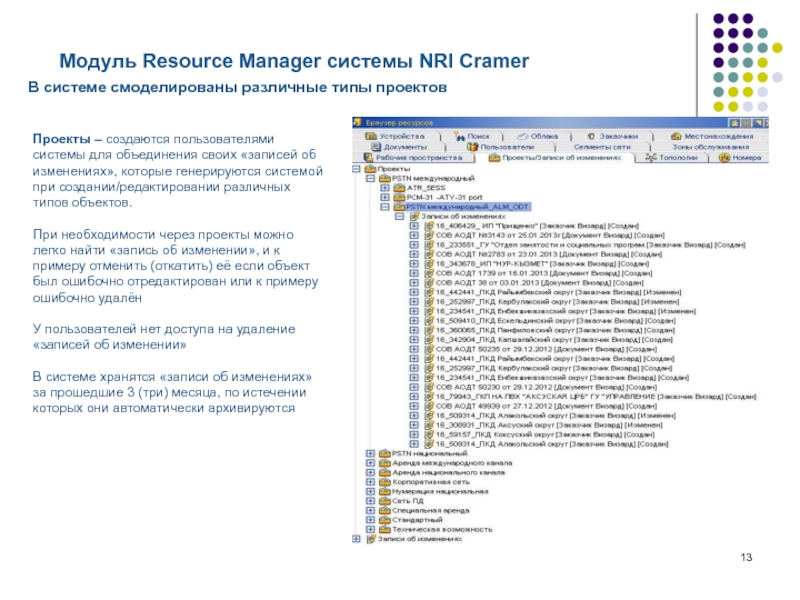

Слайд 13Модуль Resource Manager системы NRI Cramer
В системе смоделированы различные типы
проектов
Проекты – создаются пользователями системы для объединения своих «записей
об изменениях», которые генерируются системой при создании/редактировании различных типов объектов.
При необходимости через проекты можно легко найти «запись об изменении», и к примеру отменить (откатить) её если объект был ошибочно отредактирован или к примеру ошибочно удалён
У пользователей нет доступа на удаление «записей об изменении»
В системе хранятся «записи об изменениях» за прошедшие 3 (три) месяца, по истечении которых они автоматически архивируются

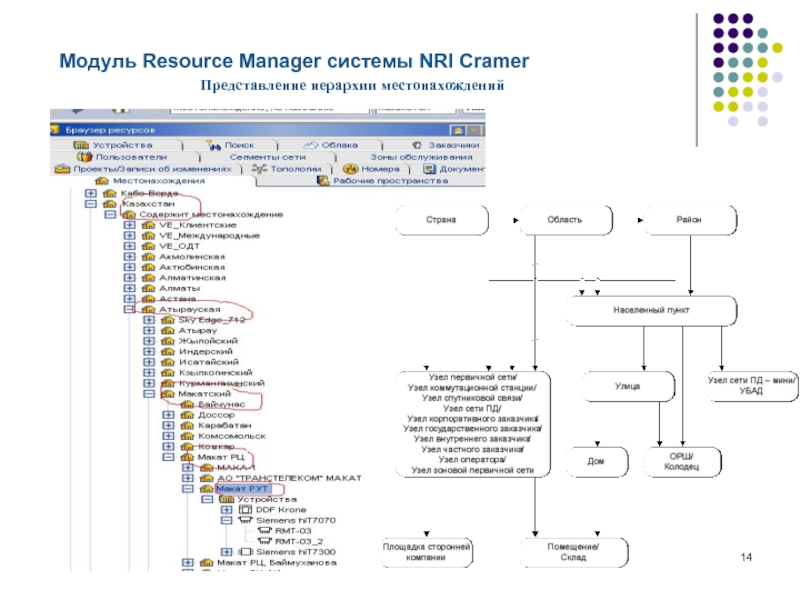

Слайд 14Модуль Resource Manager системы NRI Cramer
Представление иерархии местонахождений
Слайд 15Модуль Resource Manager системы NRI Cramer
Корпоративный заказчик (Corporate subscriber) -
соответствует
юридическому лицу, использующему услуги Казахтелеком
Частный заказчик (Private subscriber) -
соответствует частному лицу,
использующему услуги Казахтелеком
Государственный заказчик (Goverment subscriber) - соответствует
государственной организации, использующей услуги Казахтелеком
Внутренний заказчик (Internal subscriber) - соответствует внутреннему заказчику Казахтелеком
Международный заказчик - соответствует международному заказчику, использующему услуги
Казахтелеком
Оператор - соответствует юридическому лицу, оказывающему телекоммуникационные услуги
Представление в системе заказчиков (клиентов) и услуг

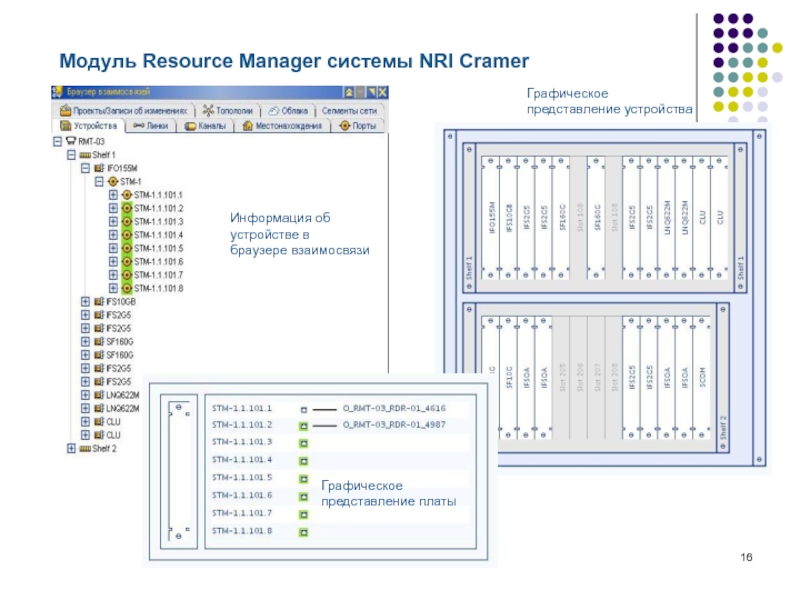

Слайд 16Модуль Resource Manager системы NRI Cramer
Информация об устройстве в браузере
взаимосвязи
Графическое
представление устройства
Графическое представление платы

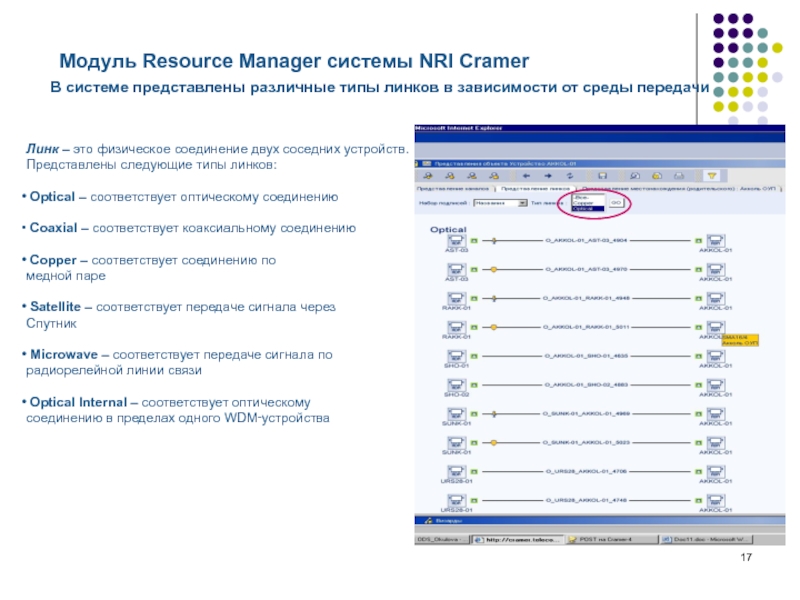

Слайд 17Модуль Resource Manager системы NRI Cramer
В системе представлены различные типы
линков в зависимости от среды передачи
Линк – это физическое
соединение двух соседних устройств. Представлены следующие типы линков:
Optical – соответствует оптическому соединению
Coaxial – соответствует коаксиальному соединению
Copper – соответствует соединению по
медной паре
Satellite – соответствует передаче сигнала через
Спутник
Microwave – соответствует передаче сигнала по
радиорелейной линии связи
Optical Internal – соответствует оптическому
соединению в пределах одного WDM‑устройства

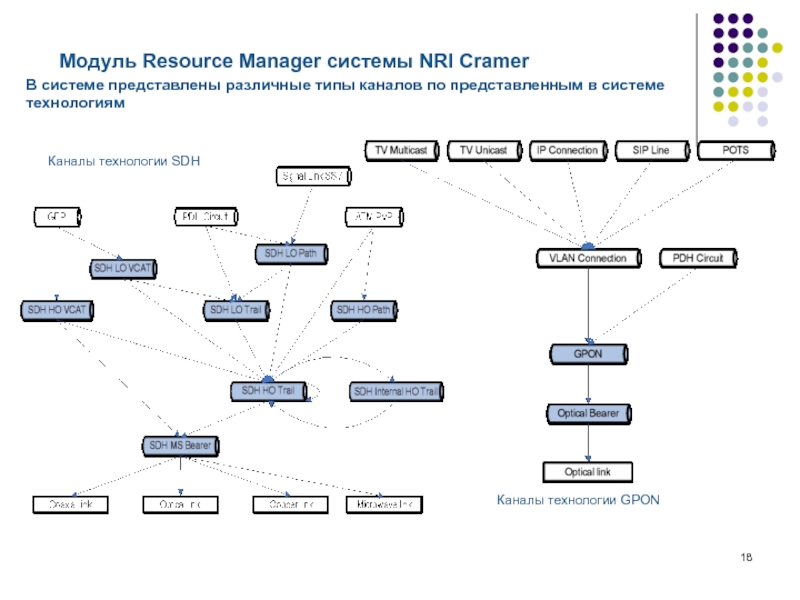

Слайд 18Модуль Resource Manager системы NRI Cramer
В системе представлены различные типы
каналов по представленным в системе технологиям
Каналы технологии SDH
Каналы технологии GPON

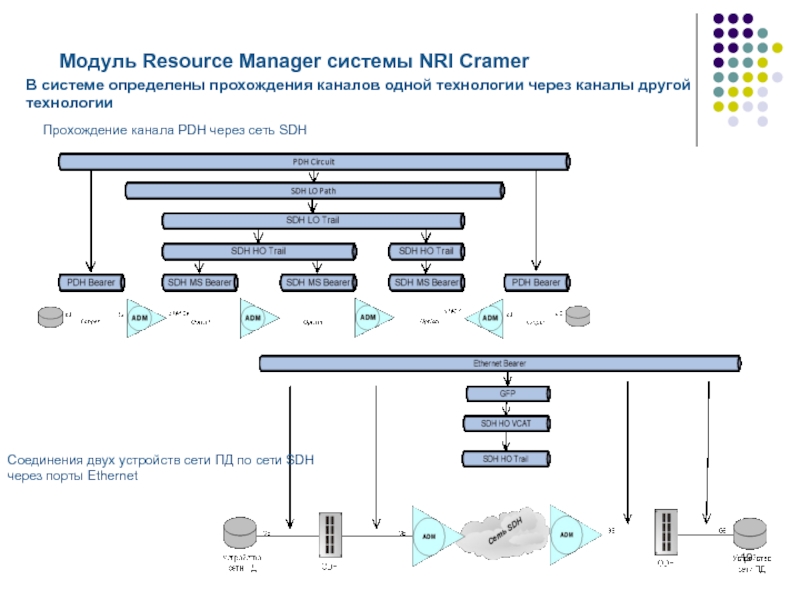

Слайд 19Модуль Resource Manager системы NRI Cramer
В системе определены прохождения каналов
одной технологии через каналы другой технологии
Прохождение канала PDH через
сеть SDH
Соединения двух устройств сети ПД по сети SDH через порты Ethernet
Слайд 20Модуль Resource Manager системы NRI Cramer
Разработан и утвержден документ: Руководство
пользователя по представлению
сетевых технологий в системе инвентаризации ресурсов сети
NRI Cramer
Схемы, представленные в документе, показывают логические и физические соединения, разделяя
общий маршрут каналов для предоставления услуг на составные части на различных участках сети: в сетях доступа, в транспортных сетях.
Таким образом, для представления в NRI Cramer организованного для оказания услуги канала необходимо использовать комбинацию из одной или несколько схем данного документа.
На рисунке 1 изображена схема прохождения трассы канала для предоставления услуги «Интернет», «VPN SIP» или «IDTV», если имеется оптическая сеть доступа, на рисунке 2 представлено подключение оборудования заказчика по выделенной линии с использованием SHDSL
Рис.1
Рис.2
Слайд 21Модуль Resource Manager системы NRI Cramer
Разработан и утвержден документ: Руководство
пользователя по представлению
сетевых технологий в системе инвентаризации ресурсов сети
NRI Cramer
Схемы организации каналов «VLAN Connection» в транспортных сетях
На данном рисунке представлена трасса канала «VLAN Connection», который имеет фиксированный маршрут в Ethernet сети.
На данном рисунке представлена трасса канала «VLAN Connection», маршрут которого выбирается Ethernet сетью динамически.
Слайд 22Модуль Resource Manager системы NRI Cramer
Моделируются следующие типы резервирования плат:
Card protection 1+1
Card protection 1:n
В системе представлены различные типы резервирования
Моделируются следующие типы резервирования линков:
Link Protection Continuous
Link Protection On Failure
Моделируются следующие типы резервирования каналов:
Слайд 23Модуль Resource Manager системы NRI Cramer
Возможность визуального представления участков сети
с использованием топологий
В системе представлены различные типы топологий
по технологиям:
SDH, PDH, SS7, Ethernet, IP, MPLS, ATM, FR, DWDM, GPON,
Топология SDH MS Device Mesh
Топология MPLS Network
Топология Ethernet Segment
Слайд 24Модуль Resource Manager системы NRI Cramer
Возможность визуального представления участков сети
с использованием облаков
Представление сети МАД CO-04
Слайд 25Представление топологии городской сети SDH г.Караганды
(тип топологии SDH MS
Device Mesh)

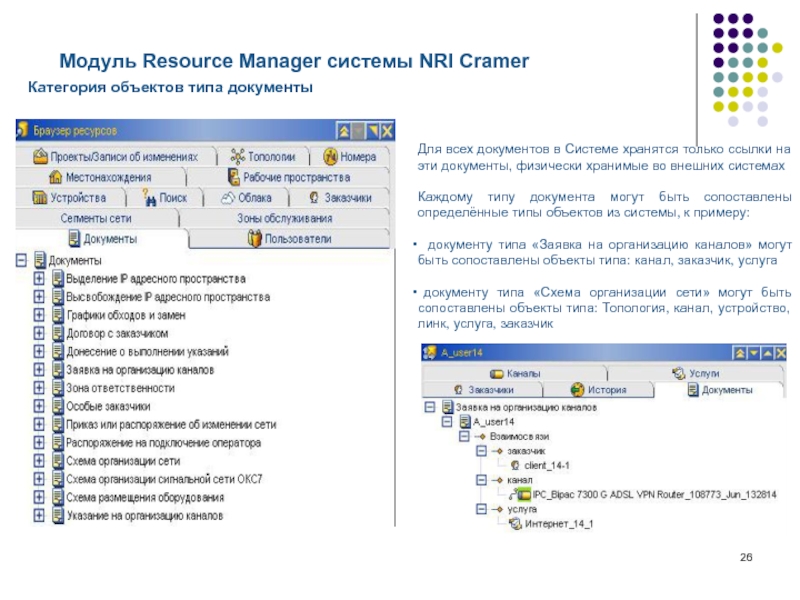

Слайд 26Модуль Resource Manager системы NRI Cramer
Категория объектов типа документы
Для всех документов в Системе хранятся только ссылки на эти
документы, физически хранимые во внешних системах
Каждому типу документа могут быть сопоставлены определённые типы объектов из системы, к примеру:
документу типа «Заявка на организацию каналов» могут быть сопоставлены объекты типа: канал, заказчик, услуга
документу типа «Схема организации сети» могут быть сопоставлены объекты типа: Топология, канал, устройство, линк, услуга, заказчик
Слайд 27Модуль Partition Manager системы NRI Cramer
Модуль «Partition Manager» обеспечивает следующие
три уровня доступа к данным
Системы: Нет доступа, Только чтение,
Чтение-запись
Принадлежность объектов Системы разделу безопасности сегмента сети типа «Зона ответственности»

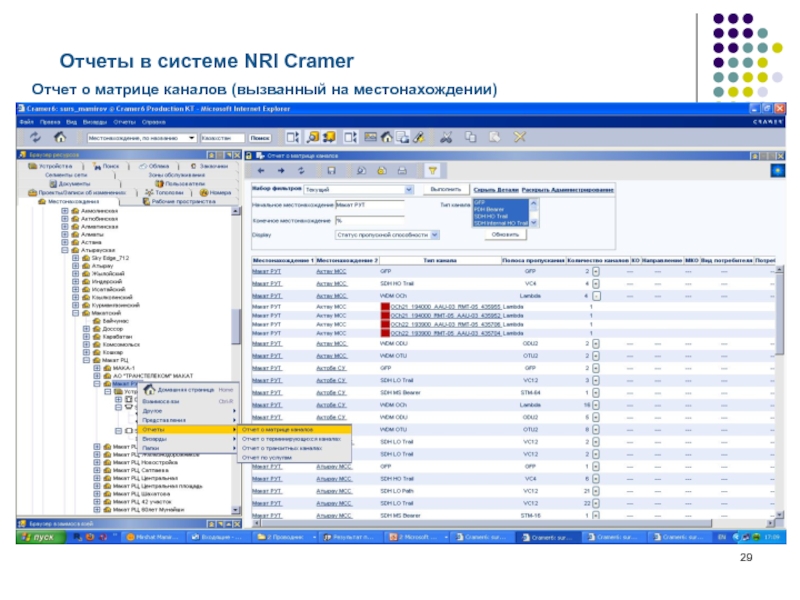

Слайд 29Отчеты в системе NRI Cramer
Отчет о матрице каналов (вызванный на
местонахождении)

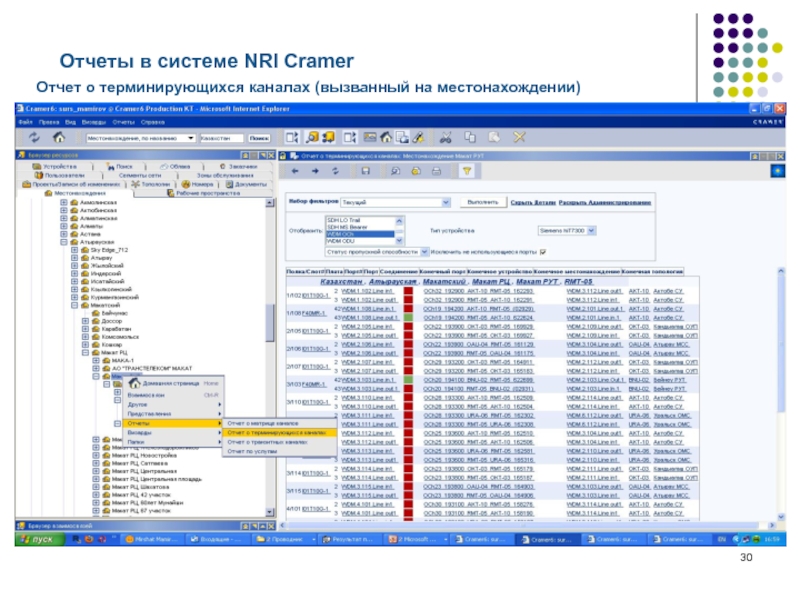

Слайд 30Отчеты в системе NRI Cramer
Отчет о терминирующихся каналах (вызванный на
местонахождении)
Слайд 31Отчеты в системе NRI Cramer
Отчет о транзитных каналах (вызванный на
местонахождении)

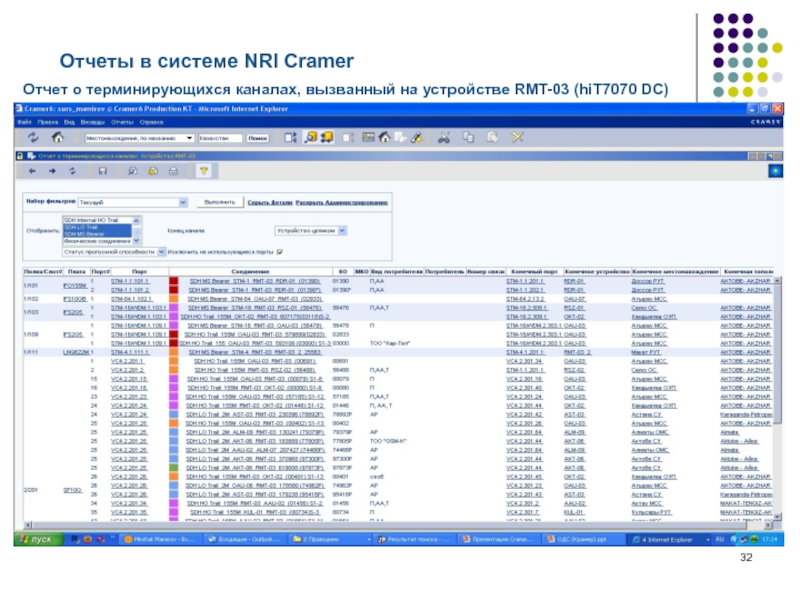

Слайд 32Отчеты в системе NRI Cramer
Отчет о терминирующихся каналах, вызванный на
устройстве RMT-03 (hiT7070 DC)

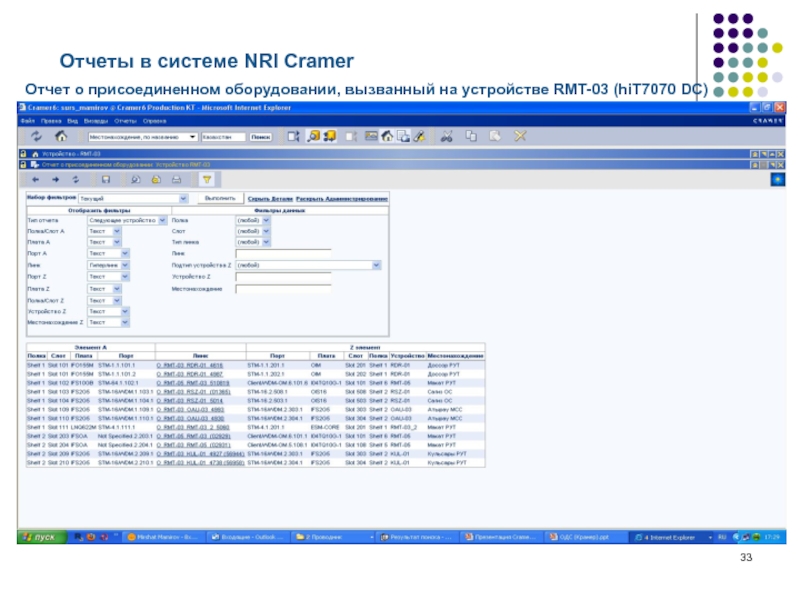

Слайд 33Отчеты в системе NRI Cramer
Отчет о присоединенном оборудовании, вызванный на
устройстве RMT-03 (hiT7070 DC)
Слайд 34Отчеты в системе NRI Cramer
Отчет о транзитных каналах, вызванный на
устройстве RMT-03 (hiT7070 DC)
Слайд 35Отчеты в системе NRI Cramer
Отчет о маршрутизации сигнальной сети, вызванный
на устройстве типа «Коммутационная станция»
Слайд 36Отчеты в системе NRI Cramer
Отчет Сведения о наличии каналов, включенных
в коммутационную станцию
Слайд 37Отчеты в системе NRI Cramer
Отчет о маршрутизации, вызванный на устройстве
типа «Коммутационная станция»
Слайд 38Отчеты в системе NRI Cramer
Отчет о структуре IP- сети, вызванный
на номере типа IP- сеть
Слайд 39Отчеты в системе NRI Cramer
Отчет об утилизации IP- сети, вызванный
на номере типа IP- сеть

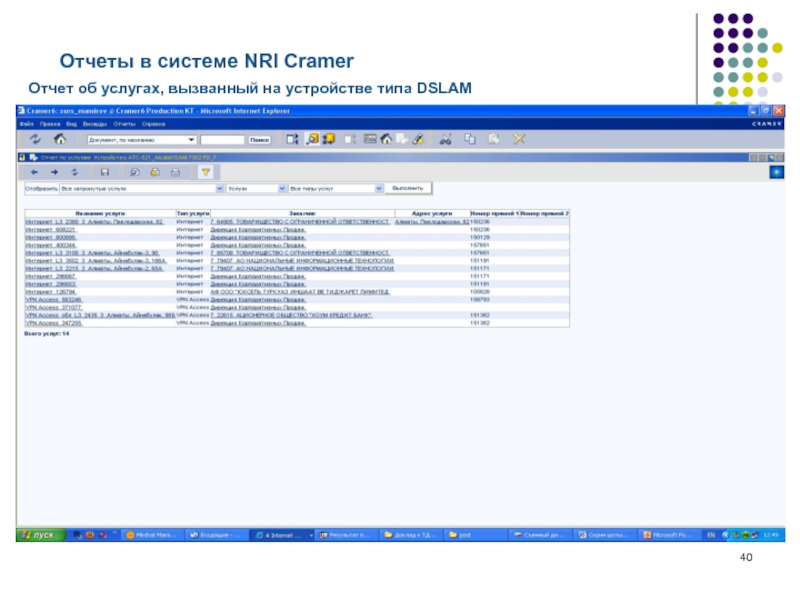

Слайд 40Отчеты в системе NRI Cramer
Отчет об услугах, вызванный на устройстве
типа DSLAM

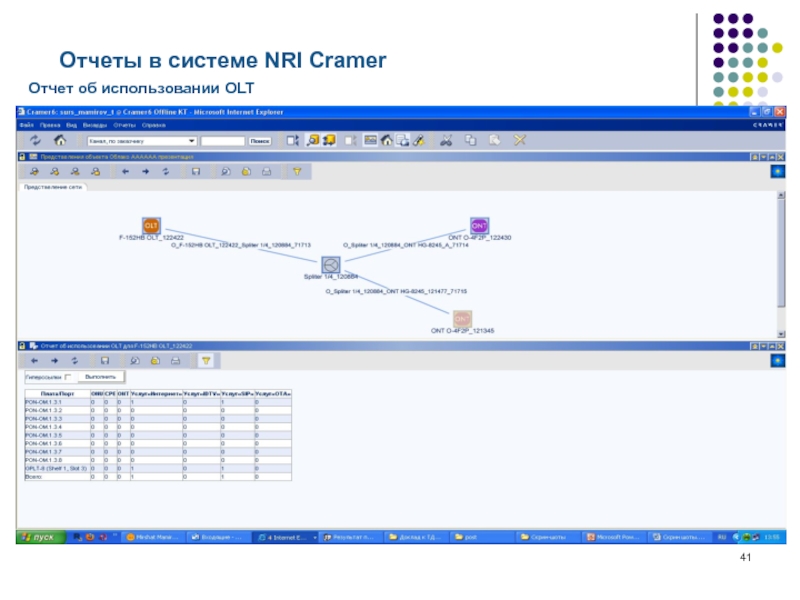

Слайд 41Отчеты в системе NRI Cramer
Отчет об использовании OLT

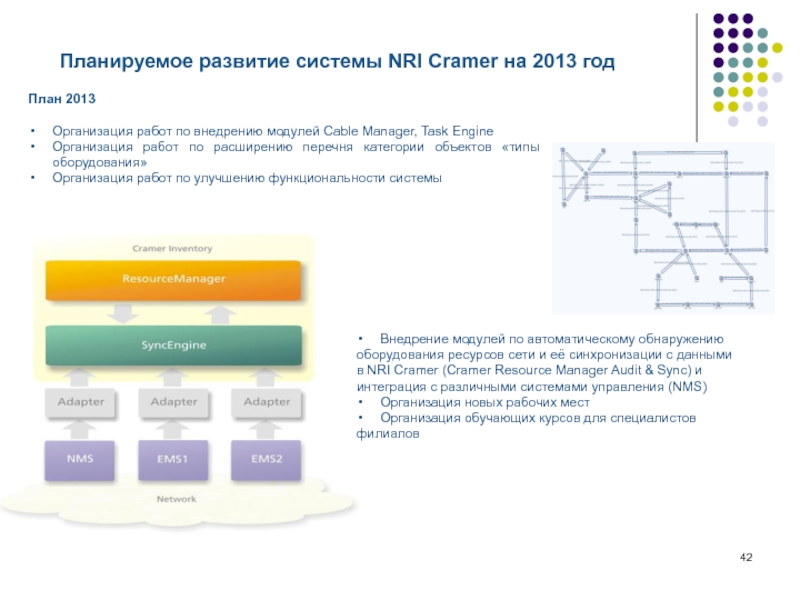

Слайд 42Планируемое развитие системы NRI Cramer на 2013 год
План 2013
Организация работ
по внедрению модулей Cable Manager, Task Engine
Организация работ по расширению
перечня категории объектов «типы оборудования»
Организация работ по улучшению функциональности системы
Внедрение модулей по автоматическому обнаружению
оборудования ресурсов сети и её синхронизации с данными
в NRI Cramer (Cramer Resource Manager Audit & Sync) и
интеграция с различными системами управления (NMS)
Организация новых рабочих мест
Организация обучающих курсов для специалистов
филиалов

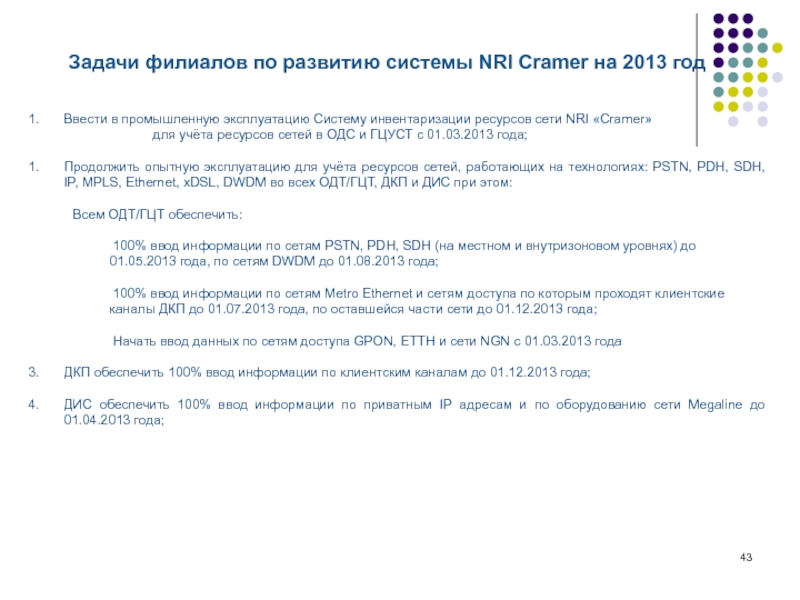

Слайд 43Задачи филиалов по развитию системы NRI Cramer на 2013 год
Ввести
в промышленную эксплуатацию Систему инвентаризации ресурсов сети NRI «Cramer»
для
учёта ресурсов сетей в ОДС и ГЦУСТ c 01.03.2013 года;
Продолжить опытную эксплуатацию для учёта ресурсов сетей, работающих на технологиях: PSTN, PDH, SDH, IP, MPLS, Ethernet, xDSL, DWDM во всех ОДТ/ГЦТ, ДКП и ДИС при этом:
Всем ОДТ/ГЦТ обеспечить:
100% ввод информации по сетям PSTN, PDH, SDH (на местном и внутризоновом уровнях) до 01.05.2013 года, по сетям DWDM до 01.08.2013 года;
100% ввод информации по сетям Metro Ethernet и сетям доступа по которым проходят клиентские каналы ДКП до 01.07.2013 года, по оставшейся части сети до 01.12.2013 года;
Начать ввод данных по сетям доступа GPON, ETTH и сети NGN с 01.03.2013 года
ДКП обеспечить 100% ввод информации по клиентским каналам до 01.12.2013 года;
ДИС обеспечить 100% ввод информации по приватным IP адресам и по оборудованию сети Megaline до 01.04.2013 года;
Слайд 44Логическая иерархия каналов по сети SDH
SDH LO Path
SDH LO Trail
SDH
HO Trail
SDH MS Bearer
Link
SDH LO Path – трасса низкого уровня
SDH обеспечивает выделение портов
Обращенных наружу на устройстве или в сети SDH. Трасса низкого уровня может использовать один трейл низкого уровня SDH.
SDH LO Trial – трейл низкого уровня SDH обеспечивает логические соединения с низкой полосой пропускания (2 Мбайт\с) между активными сетевыми элементами. Он терминируется на агрегатных портах мультиплексора и может распространяться на один несколько трейлов высокого уровня SDH.
SDH HO Trail – трейл высокого уровня SDH обеспечивает логические соединения с высокой полосой пропускания (155 Мбит\с между активными сетевыми элементами). Он терминируется на агрегатных портах мультиплексора и может использовать один или несколько SDH MS Bearer
SDH MS Bearer - трейл секции мультиплексирования SDH обеспечивает возможность соединения между соседними мультиплексорами. Трейл MS никогда не терминируется на пассивном оборудованием и занимают один более линков.
Trail терминируется на портах устройства, обращенных внутрь, и его трасса проходит по линкам или каналам. Path терминируется на портах устройства, обращенных наружу.
Слайд 45Назарларыңызға рахмет!
Спасибо за внимание!
