Слайд 2Федеральное агентство по образованию
Государственное образовательное учреждение
высшего профессионального образования
«Московский государственный
технический университет им. Н.Э.Баумана»
ФАКУЛЬТЕТ
ВОЕННОГО ОБУЧЕНИЯ
Преподаватель цикла общевоенной и общественно-государственной
подготовки подполковник Хицков В.И.

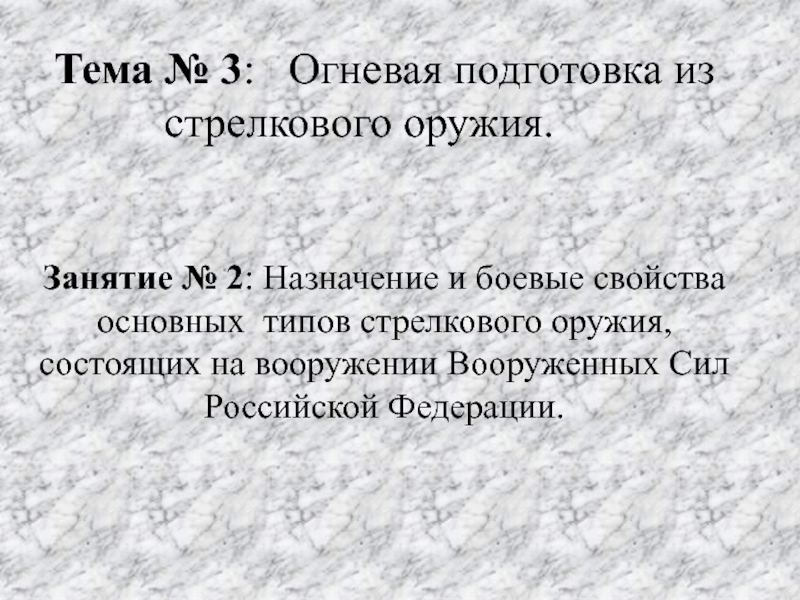

Слайд 3Тема № 3: Огневая подготовка из стрелкового оружия.
Занятие № 2: Назначение и боевые свойства основных типов стрелкового
оружия, состоящих на вооружении Вооруженных Сил Российской Федерации.
Слайд 51. Назначение, устройство, боевые характеристики, порядок работы частей и механизмов
автомата АКМ (АК-74)
Слайд 61. Автомат АК-74. Назначение, боевые свойства и понятие об устройстве
автомата и работе его частей.

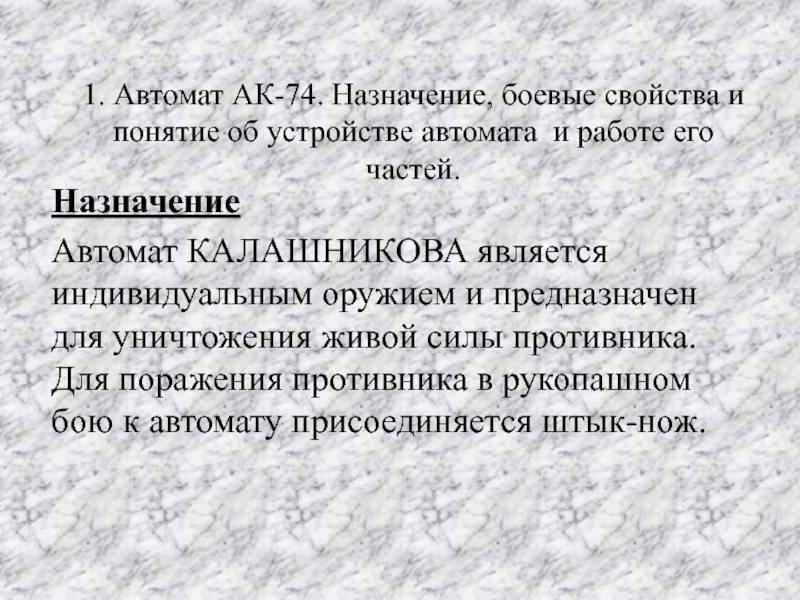

Назначение
Автомат КАЛАШНИКОВА является индивидуальным оружием и
предназначен для уничтожения живой силы противника. Для поражения противника в рукопашном бою к автомату присоединяется штык-нож.
Слайд 71. Автомат АК-74. Назначение, боевые свойства и понятие об устройстве
автомата и работе его частей.
Для стрельбы из автомата АК-74 применяются
5,45-мм патроны с обыкновенными и трассирующими пулями.
Для стрельбы из автомата АКМ применяются 7,62-мм патроны образца 1943 года с обыкновенными, трассирующими и бронебойно-зажигательными пулями.

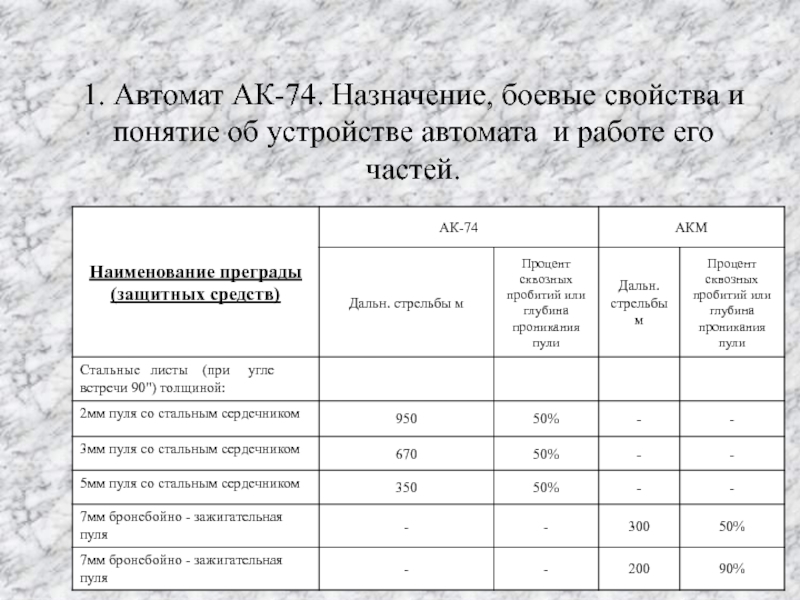

Слайд 81. Автомат АК-74. Назначение, боевые свойства и понятие об устройстве
автомата и работе его частей.
Слайд 91. Автомат АК-74. Назначение, боевые свойства и понятие об устройстве
автомата и работе его частей.
Слайд 101. Автомат АК-74. Назначение, боевые свойства и понятие об устройстве
автомата и работе его частей.
Слайд 111. Автомат АК-74. Назначение, боевые свойства и понятие об устройстве
автомата и работе его частей.
Слайд 121. Автомат АК-74. Назначение, боевые свойства и понятие об устройстве
автомата и работе его частей.

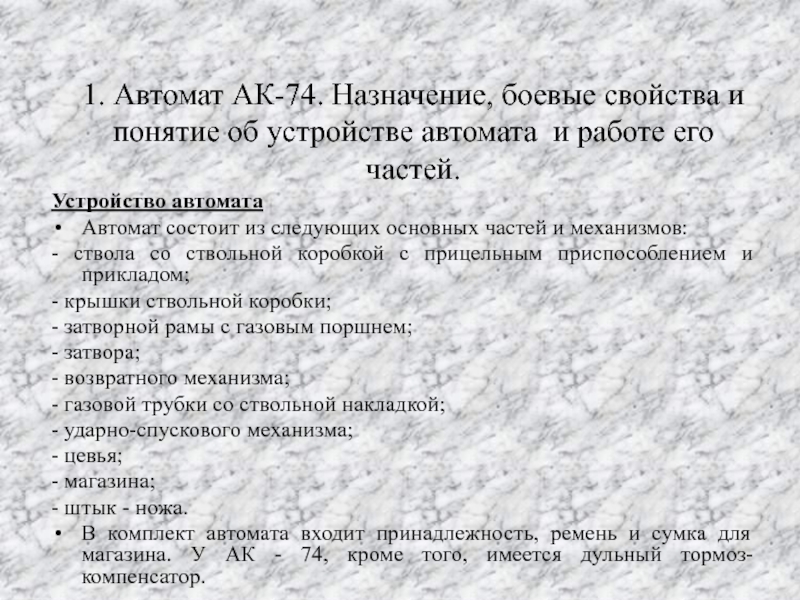

Устройство автомата
Автомат состоит из следующих основных
частей и механизмов:
- ствола со ствольной коробкой с прицельным приспособлением и прикладом;
- крышки ствольной коробки;
- затворной рамы с газовым поршнем;
- затвора;
- возвратного механизма;
- газовой трубки со ствольной накладкой;
- ударно-спускового механизма;
- цевья;
- магазина;
- штык - ножа.
В комплект автомата входит принадлежность, ремень и сумка для магазина. У АК - 74, кроме того, имеется дульный тормоз-компенсатор.
Слайд 131. Автомат АК-74. Назначение, боевые свойства и понятие об устройстве
автомата и работе его частей.
Слайд 142. Принадлежности к автомату АК-74. Устройство боеприпасов.
Слайд 152. Принадлежности к автомату АК-74. Устройство боеприпасов.
Принадлежность служит для разборки,
сборки, чистки, смазки автомата и ускоренного снаряжения магазина патронами.
Шомпол применяется
для чистки и смазки канала ствола, а также каналов и полостей частей автомата (пулемета). Он имеет головку с отверстием для выколотки, нарезку для навинчивания протирки или ершика.
Протирка применяется для чистки и смазки канала ствола, каналов и полостей других частей автомата (пулемета). Она имеет внутреннюю резьбу для навинчивания на шомпол и прорезь для ветоши или пакли.
Ершик используется для чистки канала ствола раствором РЧС.
Отвертка и выколотка применяются при разборке и сборке автомата (пулемета). Вырез на конце отвертки предназначен для ввинчивания и вывинчивания мушки, а боковой вырез – для закрепления протирки на шомполе. Для удобства пользования отверткой она вставляется в боковые отверстия пенала. При чистке канала ствола отвертка вкладывается в пенал поверх головки шомпола.
Слайд 162. Принадлежности к автомату АК-74. Устройство боеприпасов.
Пенал служит для хранения
протирки, ершика, отвертки и выколотки. Он закрывается крышкой. Пенал применяется
как рукоятка для отвертки при ввинчивании и вывинчивании мушки и для поворота замыкателя газовой трубки, а также как рукоятка для шомпола. Пенал имеет сквозные отверстия, в которые вставляется шомпол при чистке автомата (пулемета), овальные отверстия для отвертки и прямоугольное отверстие для поворота замыкателя газовой трубки при разборке и сборке автомата (пулемета).
Одногорловая масленка служит для хранения смазки, переносится она в кармане сумки для магазинов.
Обойма служит для переноски патронов и ускоренного снаряжения магазина патронами. В обойме помещается 15 патронов. Она имеет два продольных паза и пластинчатую пружину, удерживающую патроны от выпадания. Кроме того, пластинчатая пружина обеспечивает прочное соединение обоймы с переходником.
Слайд 172. Принадлежности к автомату АК-74. Устройство боеприпасов.
Переходник служит для соединения
обоймы с магазином при снаряжении его патронами. Он имеет: снизу
(уширенная часть) – два загиба, которые входят в соответствующие пазы на горловине магазина: сверху – два продольных паза для обоймы, отверстие для пружины обоймы и упор, ограничивающий продвижение обоймы при вставлении ее в переходник.
Слайд 182. Принадлежности к автомату АК-74. Устройство боеприпасов.

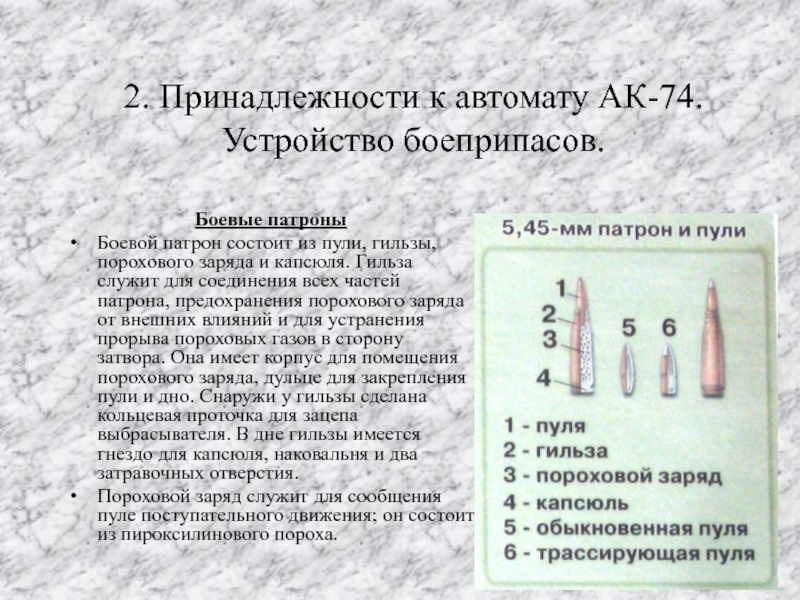

Боевые патроны
Боевой патрон состоит
из пули, гильзы, порохового заряда и капсюля. Гильза служит для
соединения всех частей патрона, предохранения порохового заряда от внешних влияний и для устранения прорыва пороховых газов в сторону затвора. Она имеет корпус для помещения порохового заряда, дульце для закрепления пули и дно. Снаружи у гильзы сделана кольцевая проточка для зацепа выбрасывателя. В дне гильзы имеется гнездо для капсюля, наковальня и два затравочных отверстия.
Пороховой заряд служит для сообщения пуле поступательного движения; он состоит из пироксилинового пороха.
Слайд 192. Принадлежности к автомату АК-74. Устройство боеприпасов.
Боевые патроны
Капсюль служит для
воспламенения порохового заряда, он состоит из латунного колпачка, впрессованного в
него ударного состава и фольгового кружка, прикрывающего ударный состав.
Патроны выпускаются с обыкновенными пулями и с пулями специального назначения: трассирующими и бронебойно-зажигательными. Головные части специальных пуль имеют отличительную окраску.
Слайд 202. Принадлежности к автомату АК-74. Устройство боеприпасов.

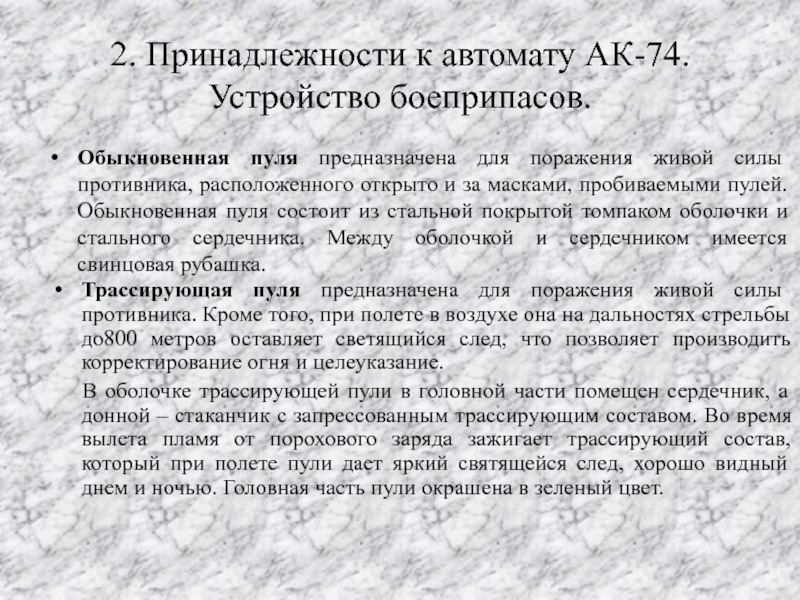

Обыкновенная пуля предназначена для
поражения живой силы противника, расположенного открыто и за масками, пробиваемыми
пулей. Обыкновенная пуля состоит из стальной покрытой томпаком оболочки и стального сердечника. Между оболочкой и сердечником имеется свинцовая рубашка.
Трассирующая пуля предназначена для поражения живой силы противника. Кроме того, при полете в воздухе она на дальностях стрельбы до800 метров оставляет светящийся след, что позволяет производить корректирование огня и целеуказание.
В оболочке трассирующей пули в головной части помещен сердечник, а донной – стаканчик с запрессованным трассирующим составом. Во время вылета пламя от порохового заряда зажигает трассирующий состав, который при полете пули дает яркий святящейся след, хорошо видный днем и ночью. Головная часть пули окрашена в зеленый цвет.
Слайд 212. Принадлежности к автомату АК-74. Устройство боеприпасов.
Бронебойно-зажигательная пуля состоит из
оболочки с томпаковым наконечником, стального сердечника со свинцовой рубашкой, свинцового
поддона и зажигательного состава. При ударе пули о броню зажигательный состав воспламеняется, пламя через отверстие в броне, пробитое стальным сердечником пули, воспламеняет горючее.
Патроны укупориваются в деревянные ящики. В ящики укладывается две герметичные закрытые металлические коробки. Всего в ящике помещается 1320 патронов калибра 7,62 мм, и 2160 патронов калибра 5,45 мм.
На боковых стенках ящиков, в которых упакованы патроны со специальными пулями, нанесены цветные полосы, соответствующие окраске головных частей пуль.

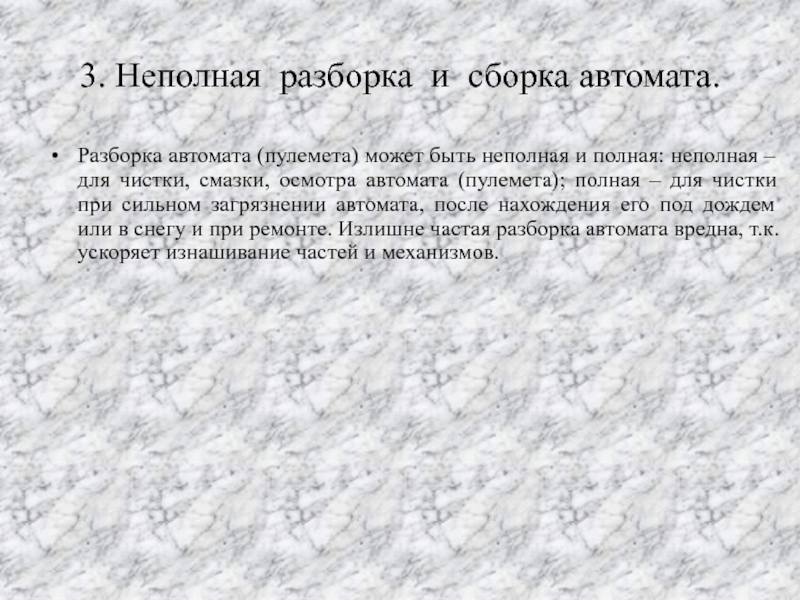

Слайд 223. Неполная разборка и сборка автомата.
Разборка автомата (пулемета) может быть
неполная и полная: неполная – для чистки, смазки, осмотра автомата
(пулемета); полная – для чистки при сильном загрязнении автомата, после нахождения его под дождем или в снегу и при ремонте. Излишне частая разборка автомата вредна, т.к. ускоряет изнашивание частей и механизмов.
Слайд 233. Неполная разборка и сборка автомата.
1. Отделить магазин
Нажать на
защелку, подать нижнюю часть магазина вперёд и отделить его. Отпустить
переводчик вниз, отвести рукоятку затворной рамы назад, убедиться в отсутствии патрона в патроннике, отпустить рукоятку затворной рамы и спустить курок с боевого взвода
Слайд 243. Неполная разборка и сборка автомата.
2. Извлечь пенал
Утопить крышку
затыльника так, чтобы пенал под воздействием пружины вышел из гнезда,
раскрыть пенал и вынуть из него принадлежности
Слайд 253. Неполная разборка и сборка автомата.
3. Отделить шомпол
Оттянуть конец шомпола
от ствола и вынуть шомпол вверх

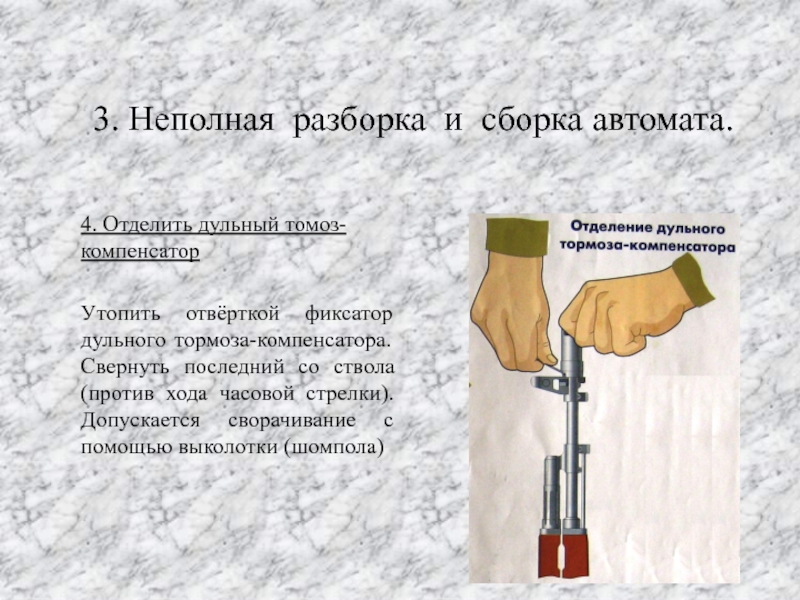

Слайд 263. Неполная разборка и сборка автомата.
4. Отделить дульный томоз-компенсатор
Утопить отвёрткой
фиксатор дульного тормоза-компенсатора. Свернуть последний со ствола (против хода часовой
стрелки). Допускается сворачивание с помощью выколотки (шомпола)
Слайд 273. Неполная разборка и сборка автомата.
5. Отделить крышку ствольной коробки
Одной
рукой обхватить шейку приклада, большим пальцем нажать на выступ направляющего
стержня возвратного механизма, другой рукой приподнять и отделить крышку
Слайд 283. Неполная разборка и сборка автомата.
6. Отделить возвратный механизм
Подать вперёд
направляющий стержень возвратного механизма, приподнять его заднюю часть и извлечь
механизм
Слайд 293. Неполная разборка и сборка автомата.

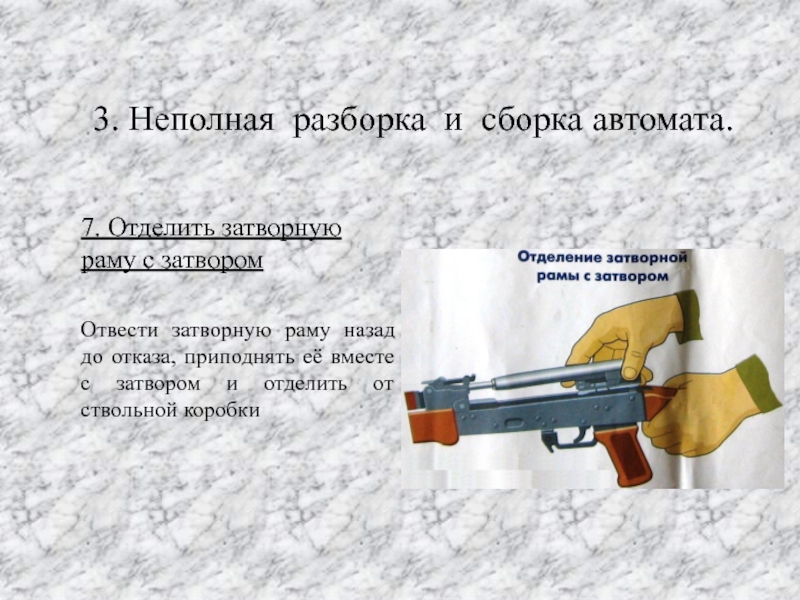

7. Отделить затворную раму с
затвором
Отвести затворную раму назад до отказа, приподнять её вместе с
затвором и отделить от ствольной коробки
Слайд 303. Неполная разборка и сборка автомата.
8. Отделить затвор от затворной
рамы
Держа затворную раму затвором кверху, повернуть затвор до его выхода
из затворной рамы
Слайд 313. Неполная разборка и сборка автомата.
9. Отделить газовую трубку со
ствольной накладкой
Надеть пенал на выступ замыкателя газовой трубки, повернуть замыкатель
от себя до вертикального положения и снять газовую трубку
Слайд 323. Неполная разборка и сборка автомата.
Порядок сборки после неполной разборки
автомата:
- присоединить газовую трубку со ствольной накладкой;
- присоединить затвор к
затворной раме;
- присоединить затворную раму с затвором к ствольной коробке;
- присоединить возвратный механизм;
- присоединить крышку ствольной коробки;
- спустить курок с боевого взвода и поставить на предохранитель;
- у автомата АК-74 присоединить дульный тормоз-компенсатор;
- присоединить шомпол;
- вложить пенал в гнездо приклада;
- присоединить магазин к автомату.
Слайд 332. Назначение, устройство, боевые характеристики, порядок работы частей и механизмов
пистолета Макарова (ПМ)
Слайд 34Является основным пистолетом для вооружения Армии и МВД России. Пистолет
был принят на вооружение в 1951 году.
Автоматика пистолета работает
за счет свободного хода кожуха - затвора. Возвратная пружина расположена на стволе. Ударно - спусковой механизм куркового типа, самовзводный. Флажок предохранителя находится слева на затворе, при включении он одновременно запирает затвор и разобщает ударник и курок. Защелка магазина расположена снизу рукоятки. Прицел пистолета открытый, не регулируемый.
Слайд 361. Извлечь магазин из рукояти
Порядок неполной разборки пистолета ПМ

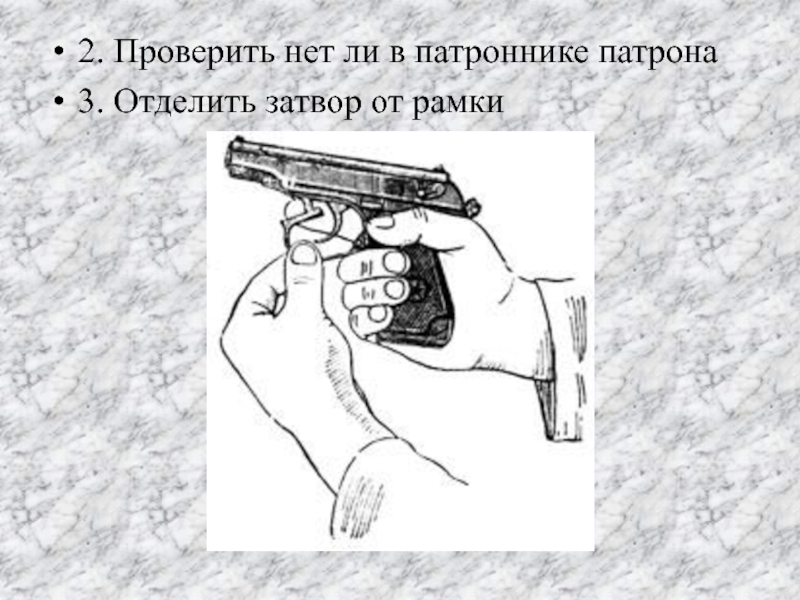

Слайд 372. Проверить нет ли в патроннике патрона
3. Отделить затвор от
рамки

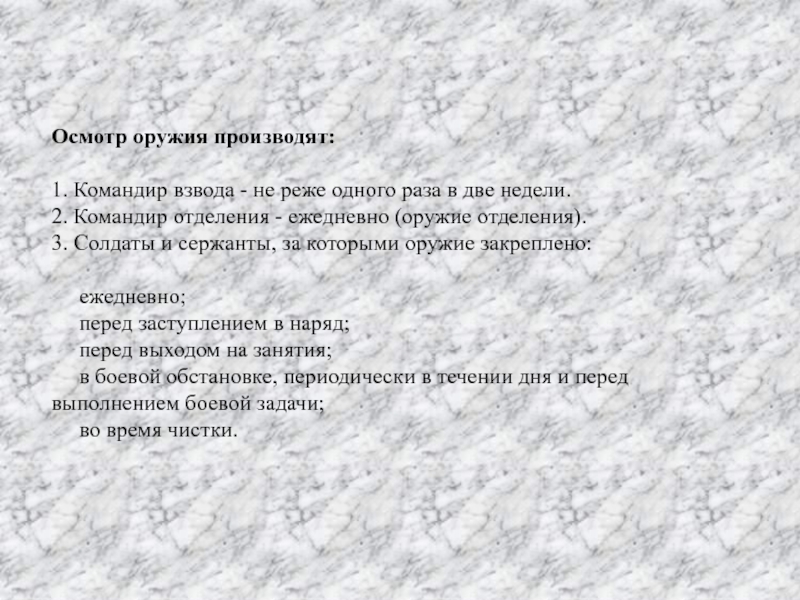

Слайд 38Осмотр оружия производят:
1. Командир взвода - не реже одного
раза в две недели.
2. Командир отделения - ежедневно (оружие
отделения).
3. Солдаты и сержанты, за которыми оружие закреплено:
ежедневно;
перед заступлением в наряд;
перед выходом на занятия;
в боевой обстановке, периодически в течении дня и перед выполнением боевой задачи;
во время чистки.

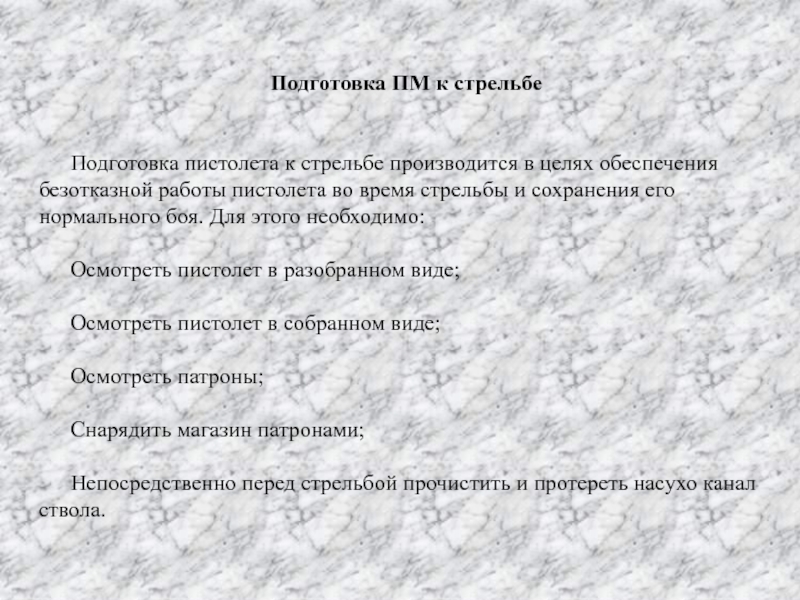

Слайд 39Подготовка ПМ к стрельбе
Подготовка пистолета к стрельбе производится в целях
обеспечения безотказной работы пистолета во время стрельбы и сохранения его
нормального боя. Для этого необходимо:
Осмотреть пистолет в разобранном виде;
Осмотреть пистолет в собранном виде;
Осмотреть патроны;
Снарядить магазин патронами;
Непосредственно перед стрельбой прочистить и протереть насухо канал ствола.

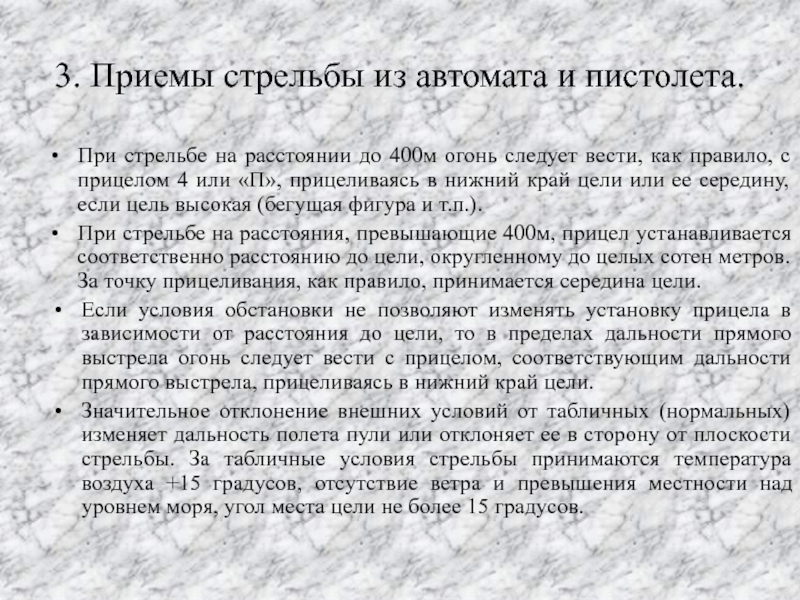

Слайд 403. Приемы стрельбы из автомата и пистолета.
При стрельбе на расстоянии
до 400м огонь следует вести, как правило, с прицелом 4
или «П», прицеливаясь в нижний край цели или ее середину, если цель высокая (бегущая фигура и т.п.).
При стрельбе на расстояния, превышающие 400м, прицел устанавливается соответственно расстоянию до цели, округленному до целых сотен метров. За точку прицеливания, как правило, принимается середина цели.
Если условия обстановки не позволяют изменять установку прицела в зависимости от расстояния до цели, то в пределах дальности прямого выстрела огонь следует вести с прицелом, соответствующим дальности прямого выстрела, прицеливаясь в нижний край цели.
Значительное отклонение внешних условий от табличных (нормальных) изменяет дальность полета пули или отклоняет ее в сторону от плоскости стрельбы. За табличные условия стрельбы принимаются температура воздуха +15 градусов, отсутствие ветра и превышения местности над уровнем моря, угол места цели не более 15 градусов.
Слайд 41Правила стрельбы из стрелкового оружия, приемы и способы его боевого
применения.
Отклонение температуры воздуха от табличной (+15) вызывает изменение дальности полета
пули, увеличивая ее при стрельбе в летних условиях и уменьшая зимой. Дальность полета пули при стрельбе в летних условиях увеличивается незначительно, поэтому вносить поправку в прицел или в положение точки прицеливания не следует. Дальность полета пули при стрельбе зимой (в условиях низких температур) на расстояния свыше 400 м. уменьшается на значительную величину (50-100 м.), поэтому необходимо при температуре воздуха выше –25 градусов точку прицеливания выбирать на верхнем краю цели, а при температуре воздуха ниже –25 градусов увеличивать прицел на одно деление.
Поправки в установку прицела на превышение местности над уровнем моря и на угол места цели учитываются только при стрельбе в горах, если расстояние до цели более 400 м.
Слайд 42Правила стрельбы из стрелкового оружия, приемы и способы его боевого
применения.
Боковой ветер оказывает значительное влияние на полет пули, отклоняя ее
в сторону. Поправка на боковой ветер учитывается выносом точки прицеливания в фигурах цели или в метрах; при этом отсчет выноса точки прицеливания производится от середины цели в ту сторону, откуда дует ветер.
Величины поправок на боковой умеренный ветер (скорость 4 м/с) в метрах и фигурах человека приводятся в следующей таблице:
Слайд 43Правила стрельбы из стрелкового оружия, приемы и способы его боевого
применения.
Табличные поправки при сильном ветре (скорость 8 м/с), дующем под
прямым углом к направлению стрельбы, необходимо увеличивать в два раза, а при слабом ветре (скорость 2 м/с) или при умеренном ветре, дующем под острым углом к направлению стрельбы – уменьшать в два раза.
Слайд 44Правила стрельбы из стрелкового оружия, приемы и способы его боевого
применения.

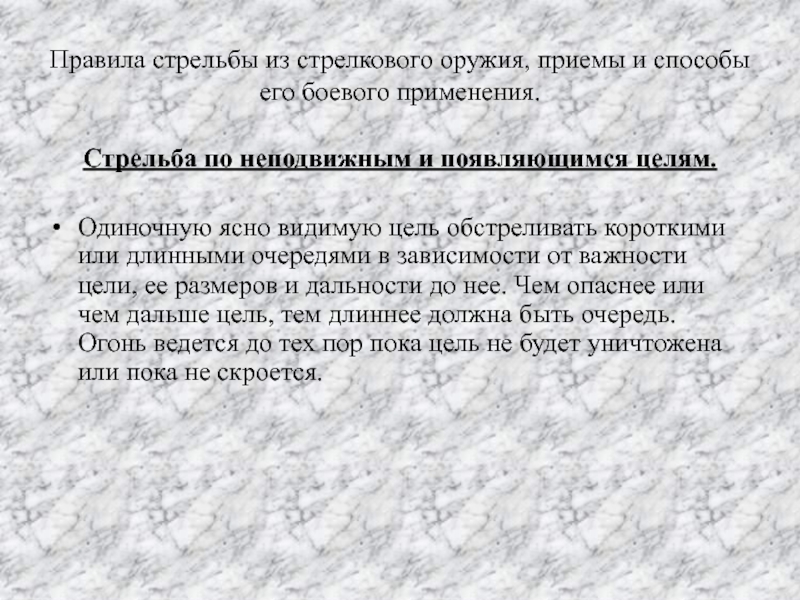

Стрельба по неподвижным и появляющимся целям.
Одиночную ясно видимую цель обстреливать
короткими или длинными очередями в зависимости от важности цели, ее размеров и дальности до нее. Чем опаснее или чем дальше цель, тем длиннее должна быть очередь. Огонь ведется до тех пор пока цель не будет уничтожена или пока не скроется.
Слайд 45Правила стрельбы из стрелкового оружия, приемы и способы его боевого
применения.

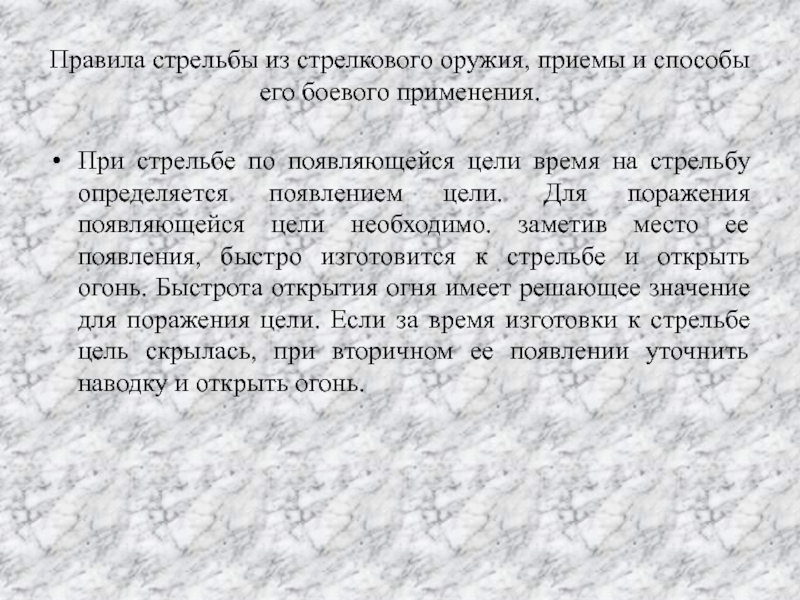

При стрельбе по появляющейся цели время на стрельбу определяется появлением
цели. Для поражения появляющейся цели необходимо. заметив место ее появления, быстро изготовится к стрельбе и открыть огонь. Быстрота открытия огня имеет решающее значение для поражения цели. Если за время изготовки к стрельбе цель скрылась, при вторичном ее появлении уточнить наводку и открыть огонь.
Слайд 46Правила стрельбы из стрелкового оружия, приемы и способы его боевого
применения.
При стрельбе по неоднократно появляющейся цели следует иметь в виду,
что она может появляться и в новом месте, поэтому поражение ее будет зависеть от внимательности при наблюдении, быстроты изготовки к стрельбе и открытия огня.
Появляющуюся цель поражать очередями, быстро следующими одна за другой.
Слайд 47Правила стрельбы из стрелкового оружия, приемы и способы его боевого
применения.

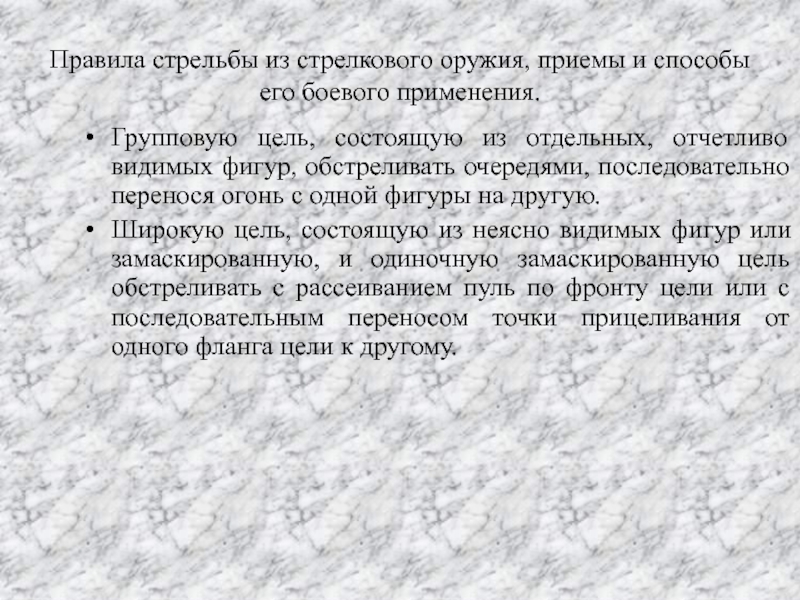

Групповую цель, состоящую из отдельных, отчетливо видимых фигур, обстреливать очередями,
последовательно перенося огонь с одной фигуры на другую.
Широкую цель, состоящую из неясно видимых фигур или замаскированную, и одиночную замаскированную цель обстреливать с рассеиванием пуль по фронту цели или с последовательным переносом точки прицеливания от одного фланга цели к другому.
Слайд 48Правила стрельбы из стрелкового оружия, приемы и способы его боевого
применения.
Стрельбу по атакующей живой силе противника на расстоянии от 100м
и ближе вести длинными очередями с рассеиванием пуль по фронту цели.
Рассеивание пуль по фронту при стрельбе достигается угловым перемещением автомата по горизонту. Быстрота углового перемещения автомата при стрельбе с рассеиванием пуль по фронту цели зависит от дальности стрельбы и требуемой плотности огня. При этом плотность огня во всех случаях должна быть не менее двух пуль на каждый метр фронта цели.
Слайд 49Правила стрельбы из стрелкового оружия, приемы и способы его боевого
применения.
Решение огневой задачи стрельбой из любого оружия включает подготовку к
стрельбе и стрельбу.
Подготовка стрельбы включает: обнаружение, выбор цели и целеуказание; определение дальности (расстояния) до цели; выбор оружия и боеприпасов; заряжание оружия; определение направления и скорости движения цели(если она движется) и величин поправок на движение цели; выбор положения для стрельбы(способа ведения огня); определение поправок на отклонение условий стрельбы от табличных; определение суммарных поправок для первой очереди(выстрела); назначение установок для первой очереди(выстрела).
Стрельба включает: производство очереди (выстрела), наблюдение за результатами стрельбы и ее корректирование. Стрельба ведется до поражения(уничтожения, подавления или разрушения) цели.
Слайд 50Правила стрельбы из стрелкового оружия, приемы и способы его боевого
применения.
При стрельбе в горах из стрелкового оружия под патрон образца
1943 года и 5,45-мм патрон на дальностях свыше 400 метров, а из оружия под винтовочный патрон свыше 700 метров, если высота местности над уровнем моря превышает 2000 метров, прицел, в связи с понижением плотности воздуха, следует уменьшать на одно деление. Если высота местности над уровнем моря меньше 2000 метров, то прицел не уменьшать, а точка прицеливания выбирается на нижнем обрезе цели.
Слайд 51Правила стрельбы из стрелкового оружия, приемы и способы его боевого
применения.
Стрельба ночью по освещенным целям производится так же, как и
днем.
Если продолжительность освещения мала, стрельба с использованием открытого прицела ведется из стрелкового оружия под патрон обр.1943 г. на дальности до 300 метров с прицелом 3(П), а из оружия под 5,45-мм и винтовочный патроны на дальности до 400 метров с прицелом 4(П), прицеливаясь под цель. В случае, когда дальность до цели будет больше указанной выше, точку прицеливания следует выбирать в верхней части цели. Стрельба из автоматического оружия с использованием открытого прицела по цели, обнаруживающей себя вспышками выстрелов, ведется с указанными выше установками прицела длинными очередями.
Слайд 52Правила стрельбы из стрелкового оружия, приемы и способы его боевого
применения.

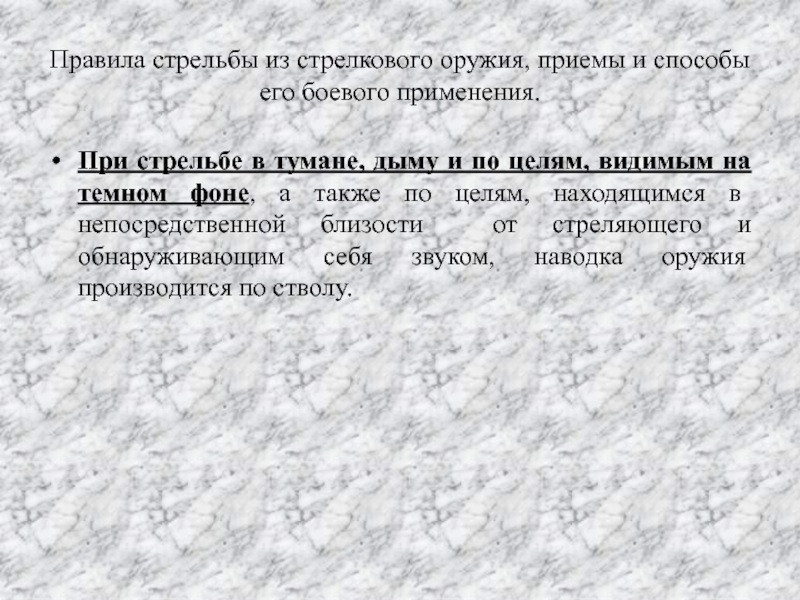

При стрельбе в тумане, дыму и по целям, видимым на
темном фоне, а также по целям, находящимся в непосредственной близости от стреляющего и обнаруживающим себя звуком, наводка оружия производится по стволу.
Слайд 53Заключительная часть
Подведение итогов занятия, ответ на возможные вопросы возникшие у
обучающихся в ходе занятия, выставление оценок, доведение задания на самостоятельную
работу.

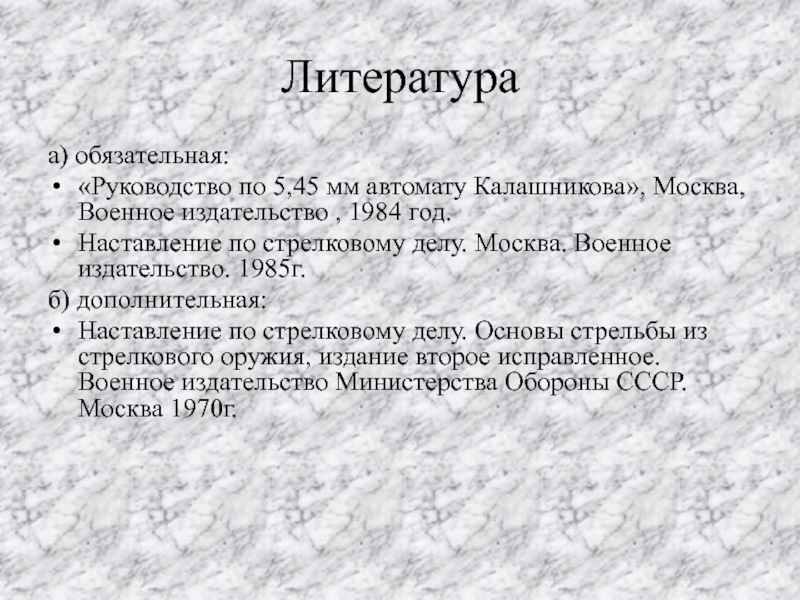

Слайд 54Литература
а) обязательная:
«Руководство по 5,45 мм автомату Калашникова», Москва, Военное
издательство , 1984 год.
Наставление по стрелковому делу. Москва. Военное издательство.
1985г.
б) дополнительная:
Наставление по стрелковому делу. Основы стрельбы из стрелкового оружия, издание второе исправленное. Военное издательство Министерства Обороны СССР. Москва 1970г.
Слайд 55Контрольные вопросы:
Как происходит выстрел из огнестрельного оружия?
Влиянию каких сил
подвергается пуля при полете в воздухе?
Какая ветвь траектории короче и
круче и почему?
Почему угол бросания меньше угла падения?
Где скорость пули меньше — в точке вылета или в точке падения? Почему?
По какой ветви траектории время движения пули меньше?
Какую кривизну имеет траектория?
Что называется наводкой и из каких элементов она слагается?
