SC-фильтры (фильтры с переключаемыми конденсаторами)
Содержание
- 1. SC-фильтры (фильтры с переключаемыми конденсаторами)
- 2. SC-фильтры (фильтры с переключаемыми конденсаторами)

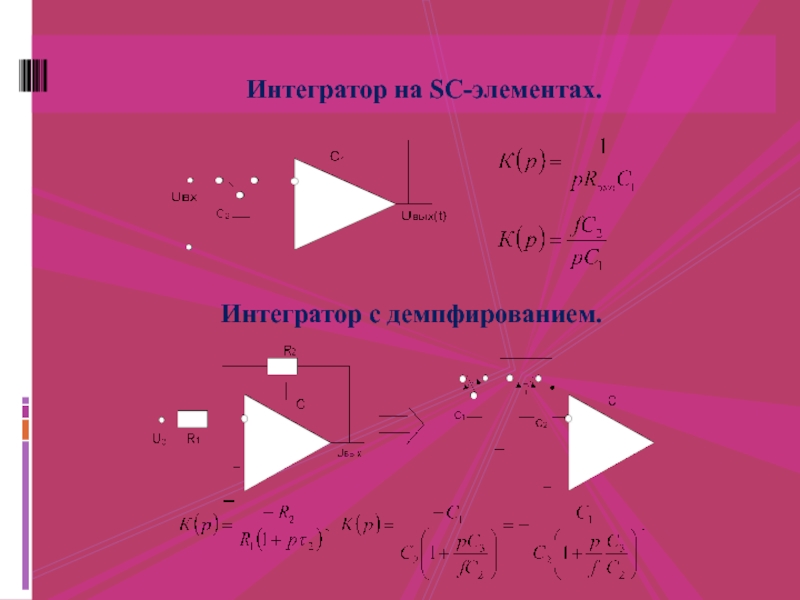

- 3. Интегратор на SC-элементах.Интегратор с демпфированием.
- 4. Возможность инвертирования сигнала.Реализация коммутируемого конденсатора.
- 5. SC- звено второго порядка.Вместо ОУ и 6 резисторов 3 конденсатора и 8 МДП- транзисторных ключа.
- 6. Достоинства SC- фильтров. Недостатки
- 7. Скачать презентанцию
SC-фильтры (фильтры с переключаемыми конденсаторами)
Слайды и текст этой презентации
Слайд 5SC- звено второго порядка.
Вместо ОУ и 6 резисторов 3 конденсатора
и 8 МДП- транзисторных ключа.
Слайд 6Достоинства SC- фильтров.
Недостатки SC-фильтров:
-прохождение управляющих сигналов на выход,
-эффект наложения- необходимость
использования линейных фильтров.
-возможность реализации по дешёвой МДП- технологии,
-высокая степень интеграции,
-возможность
создание фильтров в широком диапазоне частот. АЧХ SC- фильтра и его линейного аналога
