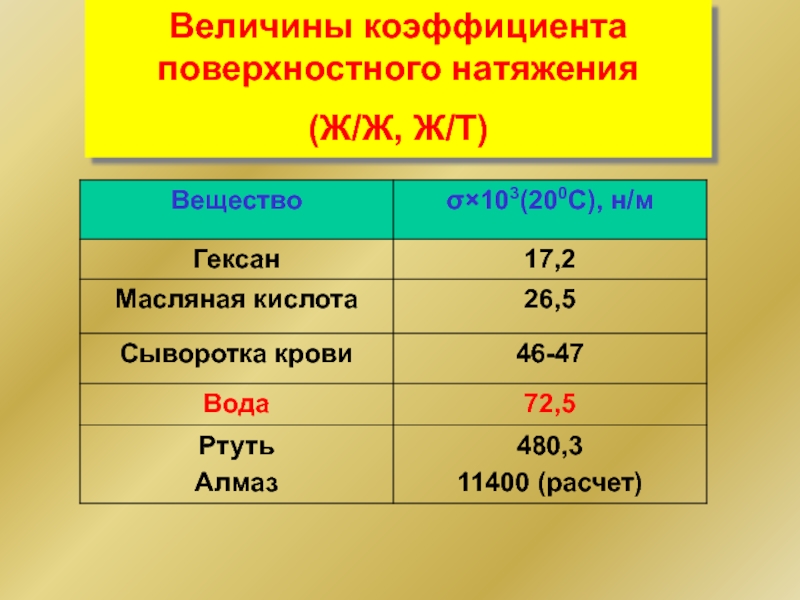

- 4. Величины коэффициента поверхностного натяжения(Ж/Ж, Ж/Т)
- 5. СПЭ в биологии и медицине Полная альвеолярная
- 6. Расчет и определение СПЭ площадь (м2)коэффициент поверхностного
- 7. Демонстрационный опытводаσ ×103 н/м72,5масляная кислота26,5Начальное состояниеСH3CH2CH2COOHГидрофобный хвостГидрофильная головкаРавновесное состояние
- 8. Основные терминыАдсорбция – самопроизвольный процесс накопления вещества
- 9. АдсорбцияЕактивации мала, Vадсорбции высокая Процесс самопроизвольныйПроцесс избирательныйПервые

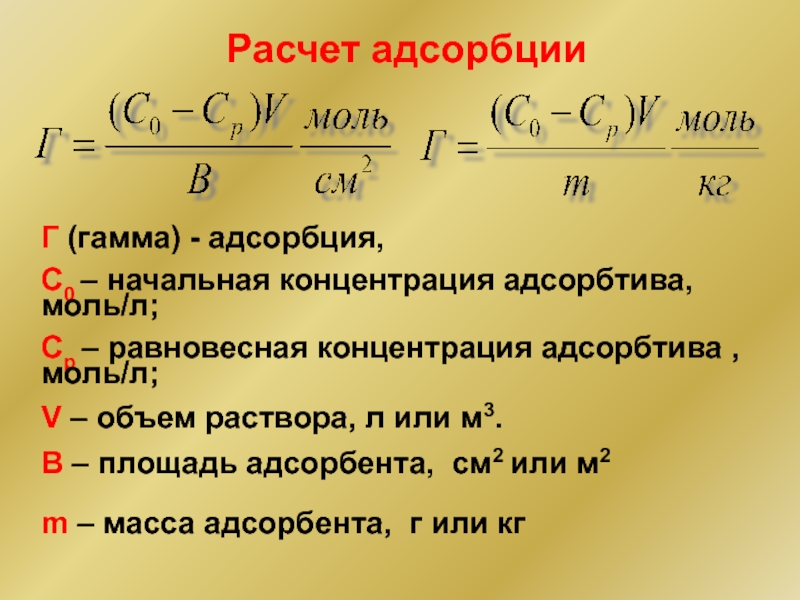

- 10. Pасчет адсорбции
- 11. Адсорбция в медицинской практикеФизиотерапевтические процедуры – ванны,
- 12. Уравнения адсорбцииГ = f(природа адсорбента/адсорбтива, С(Р), Т)Изотермы (T=const) адсорбции для твердых адсорбентовУравнение ЛэнгмюраУравнение ФрейндлихаУравнение Гиббса (универсальное)
- 13. Уравнение Гиббса1. Δ С > 0; Δσ
- 14. неорганические соединения: кислоты, основания, соли.Для воды:Вещества, вызывающие

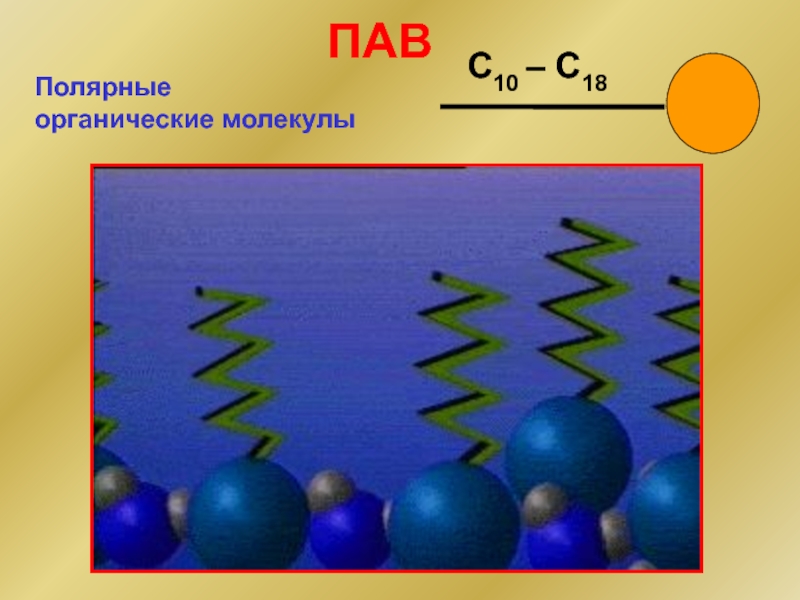

- 15. ПАВПолярные органические молекулы
- 16. ПАВАнионактивные ПАВМылаС17Н35СООNa → С17Н35СОО- + Na+Катионактивные ПАВСоли аммония и пиридинияНеионногенные мылаC11H21-O-(CH2CH2O)8Hроккол
- 17. Применение ПАВ в медицине Моющие средства; стабилизаторы
- 18. ХроматографияМетод разделения, анализа и физико-химического исследования веществ,
- 19. «Ни одно другое открытие не
- 20. Работы, удостоенные Нобелевской премии, в которых применение хроматографических методов сыграло важную роль
- 21. Типы хроматографииАдсорбционная хроматографияРазделение совершается благодаря разной адсорбционной
- 22. Типы хроматографииНФбиологически активное вещество на носителе (носитель
- 23. Виды хроматографии Колоночная хроматография:препаративная;аналитическая (информационная). Плоскослойная хроматография:тонкослойная
- 24. Преимущества хроматографииБыстрота выполнения анализаВысокая чувствительность (до 10-8
- 25. Разделяемая смесьГА>ГB>ГСНепроявленная ХГПроявленная ХГКолоночная адсорбционная хроматографияЦвет (1903)Смесь:экстракт иззеленых листьевНФ: мелПФ: петролейный эфир
- 26. Колоночная адсорбционная хроматография
- 27. Тонкослойная хроматографиястартНоситель: алюминиевая фольга, полимерАдсорбент: окись алюминия, силикагель
- 28. основана на различии в растворимости компонентов в
- 29. Органический растворительD - коэффициент распределения, Сорг, Сводн

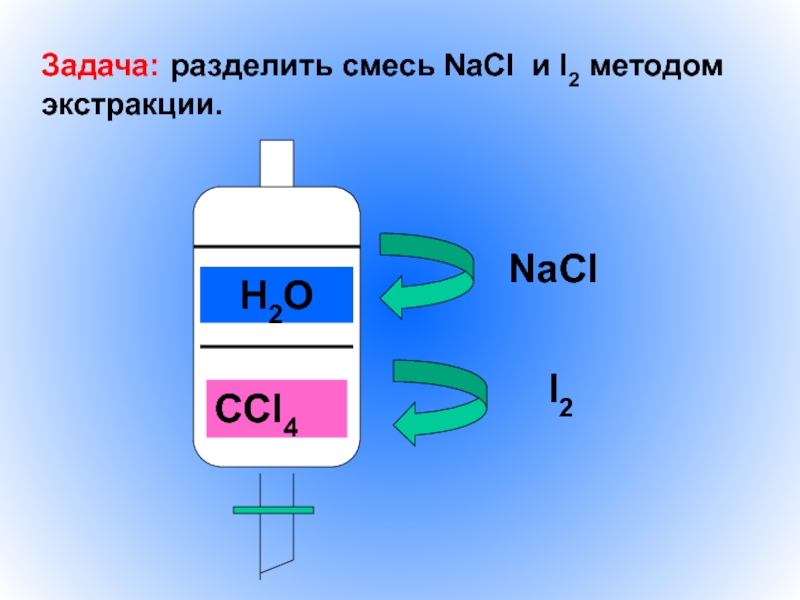

- 30. Задача: разделить смесь NaCl и I2 методом экстракции.NaClI2
- 31. Исследуемая смесь«Свидетель A»ЭлюентБумажная хроматографияФинишСтартLlХарактеристика вещества(точность – до 0,01; обязательно указание элюента)Пример грамотной записи: Rf 0,45 (вода)
- 32. Круговая бумажная хроматография
- 33. НФ: жидкость на адсорбентеПФ: газ-носитель (N2, He)Газо-жидкостная хроматография (ГЖХ)13256проба4газ-носительиспарительхроматографическая колонкатермостатдетекторрегистраторРазделение смеси в колонке
- 34. Газо-жидкостная хроматография (ГЖХ)
- 35. Возможности современных методовхимического анализа в медицинеВысокоэффективная газожидкостнаяхроматографияМетаболический профильорганических компонентовмочи здорового человекаIt
- 36. Возможности современных методовхимического анализа в медицинеIt2019181716151413121110987654321Анализ пробы воздуха(проба взята на Пироговскойнабережной)
- 37. 1. Иммобилизация лиганда+ЛАМАМ – агарозная матрицаЛ – биологически активный лигандБиоспецифическая (аффинная) хроматография

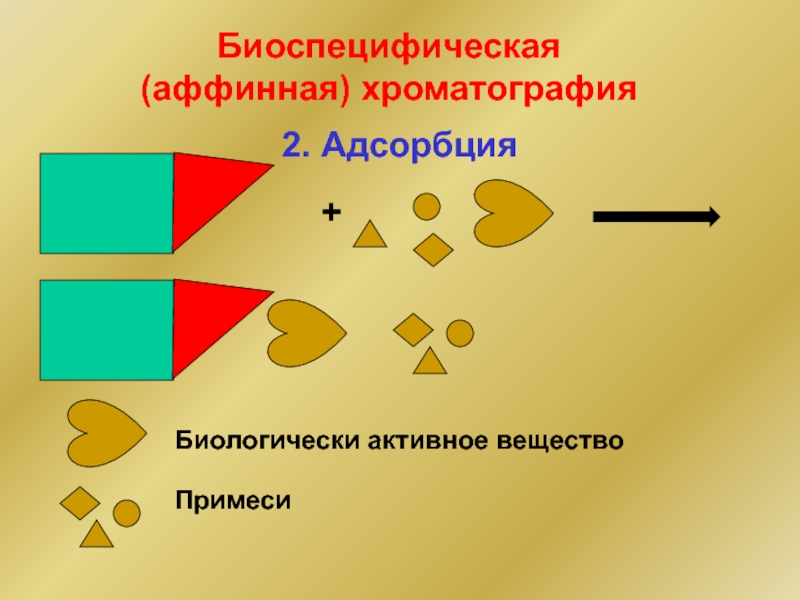

- 38. 2. Адсорбция+Биологически активное веществоПримесиБиоспецифическая (аффинная) хроматография
- 39. 3. ДесорбцияИзменение рН раствора+Биоспецифическая (аффинная) хроматографияЧистоеиндивидуальноебиологическиактивное вещество
- 40. Скачать презентанцию

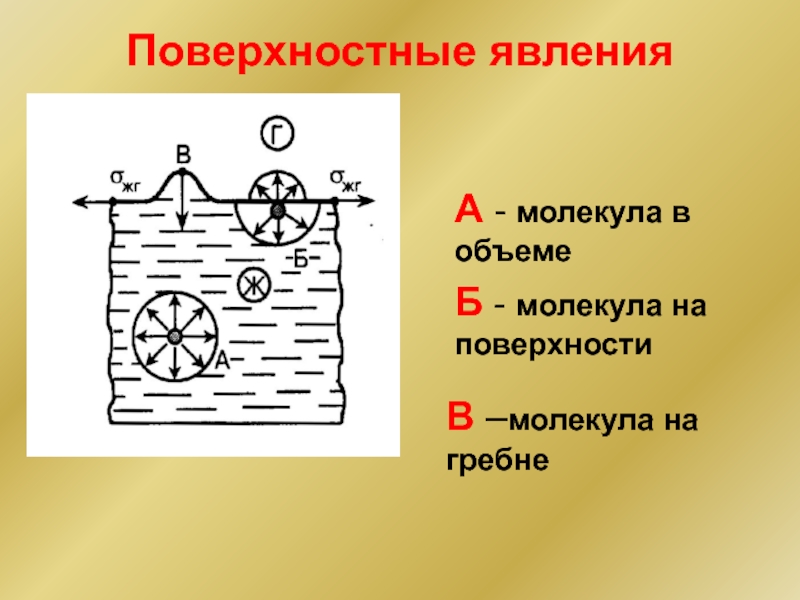

Поверхностные явленияА - молекула в объемеБ - молекула на поверхностиВ –молекула на гребне
Слайды и текст этой презентации

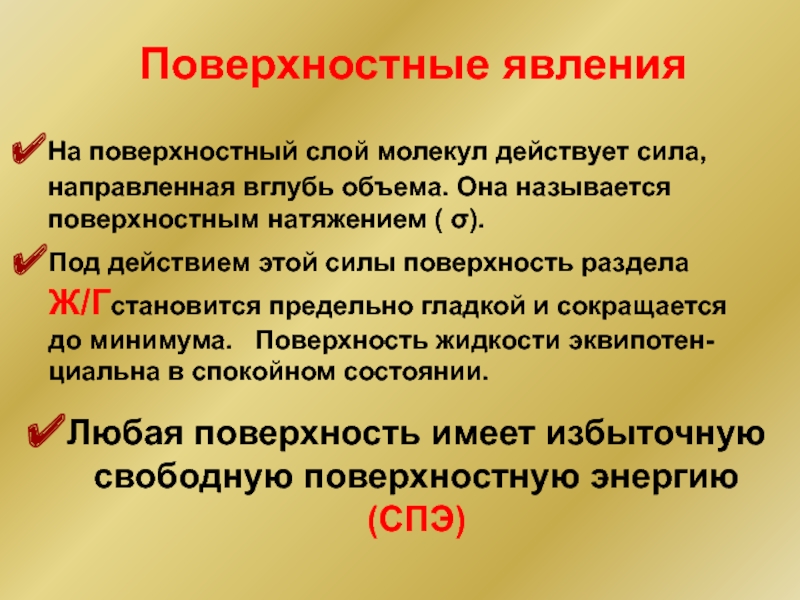

Слайд 3Поверхностные явления
На поверхностный слой молекул действует сила, направленная вглубь объема.
Она называется поверхностным натяжением ( σ).
Под действием этой силы поверхность
раздела Ж/Гстановится предельно гладкой и сокращается до минимума. Поверхность жидкости эквипотен-циальна в спокойном состоянии.Любая поверхность имеет избыточную свободную поверхностную энергию (СПЭ)

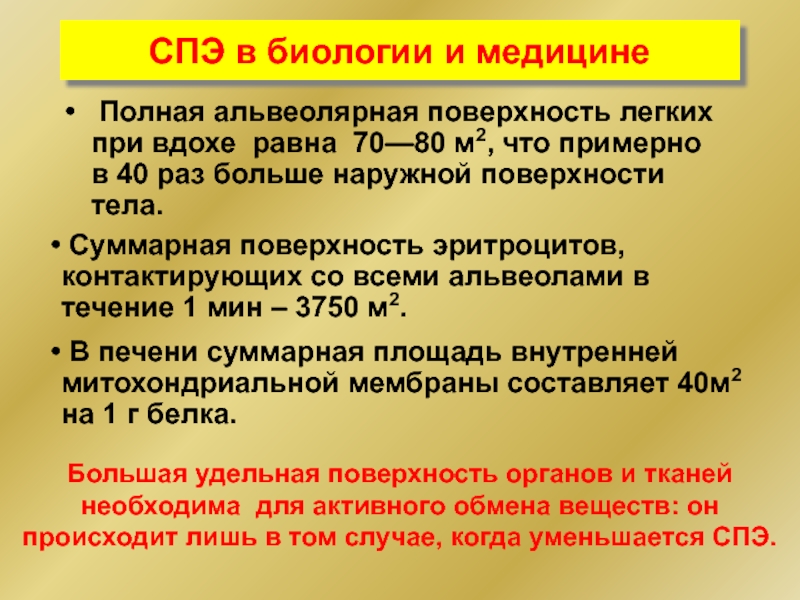

Слайд 5СПЭ в биологии и медицине
Полная альвеолярная поверхность легких при
вдохе равна 70—80 м2, что примерно в 40 раз больше
наружной поверхности тела.Большая удельная поверхность органов и тканей необходима для активного обмена веществ: он происходит лишь в том случае, когда уменьшается СПЭ.
Суммарная поверхность эритроцитов, контактирующих со всеми альвеолами в течение 1 мин – 3750 м2.
В печени суммарная площадь внутренней митохондриальной мембраны составляет 40м2 на 1 г белка.
Слайд 6Расчет и определение СПЭ
площадь (м2)
коэффициент
поверхностного
натяжения (Дж/м2 ,
н/м)
B → min, σ = const
Образование
сферических капельУкрупнение частиц (коагуляция)
Идеально гладкая жидкая поверхность.
→ min, B = const
Адсорбция

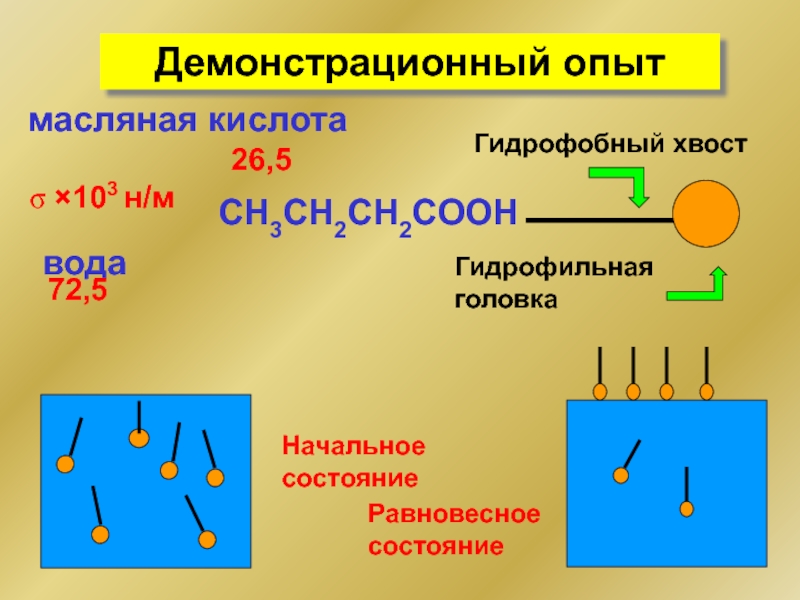

Слайд 7Демонстрационный опыт
вода
σ ×103 н/м
72,5
масляная кислота
26,5
Начальное
состояние
СH3CH2CH2COOH
Гидрофобный хвост
Гидрофильная головка
Равновесное
состояние
Слайд 8Основные термины
Адсорбция – самопроизвольный процесс накопления вещества на поверхности раздела
фаз.
Адсорбент – вещество, на котором происходит адсорбция.
Вещество, молекулы которого могут
адсорбировать-ся, называется адсорбтивом, а уже адсорбирован-ные молекулы – адсорбатом.Абсорбция – процесс поглощения одного вещества всем объемом другого, а не только его поверхнстью.
Сорбция – любой процесс поглощения вещества (как адсорбция, так и абсорбция).

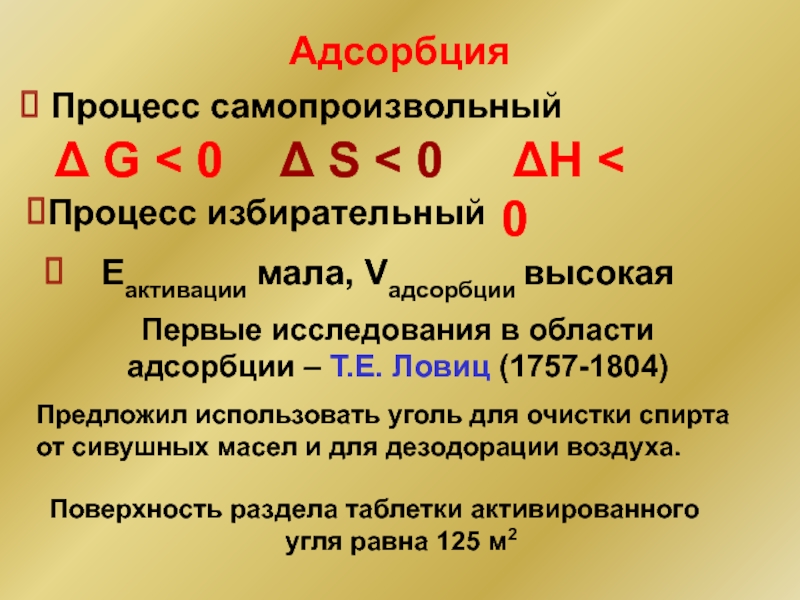

Слайд 9Адсорбция
Еактивации мала, Vадсорбции высокая
Процесс самопроизвольный
Процесс избирательный
Первые исследования в области
адсорбции
– Т.Е. Ловиц (1757-1804)
Предложил использовать уголь для очистки спирта от
сивушных масел и для дезодорации воздуха.Δ G < 0
Δ S < 0
ΔH < 0
Поверхность раздела таблетки активированного угля равна 125 м2
Слайд 11Адсорбция в медицинской практике
Физиотерапевтические процедуры –
ванны, аппликации, обертывания
Гемосорбция –
удаление
ядовитых веществ из кровяного русла
Энтеросорбция – удаление
ядовитых веществ
и газов из желудочно-кишечного тракта
Мази, эмульсии, присыпки
при лечении кожных заболеваний

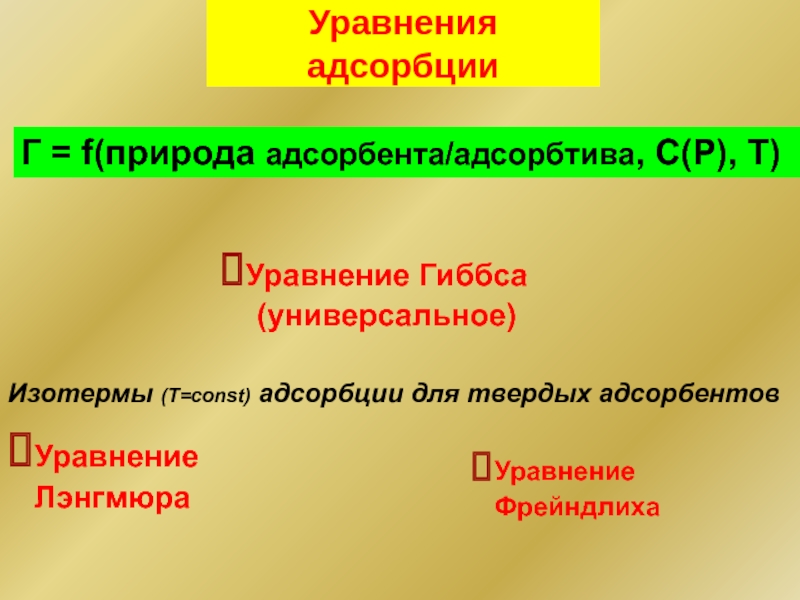

Слайд 12Уравнения адсорбции
Г = f(природа адсорбента/адсорбтива, С(Р), Т)
Изотермы (T=const) адсорбции для
твердых адсорбентов
Уравнение Лэнгмюра
Уравнение Фрейндлиха
Уравнение Гиббса (универсальное)

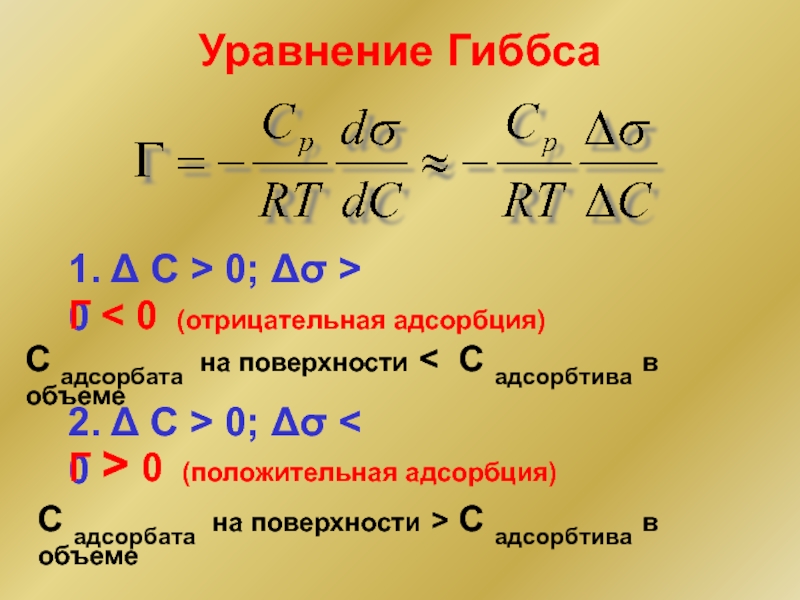

Слайд 13Уравнение Гиббса
1. Δ С > 0; Δσ > 0
Г
0 (отрицательная адсорбция)
С адсорбата на поверхности < С адсорбтива в
объеме2. Δ С > 0; Δσ < 0
Г > 0 (положительная адсорбция)
С адсорбата на поверхности > С адсорбтива в объеме

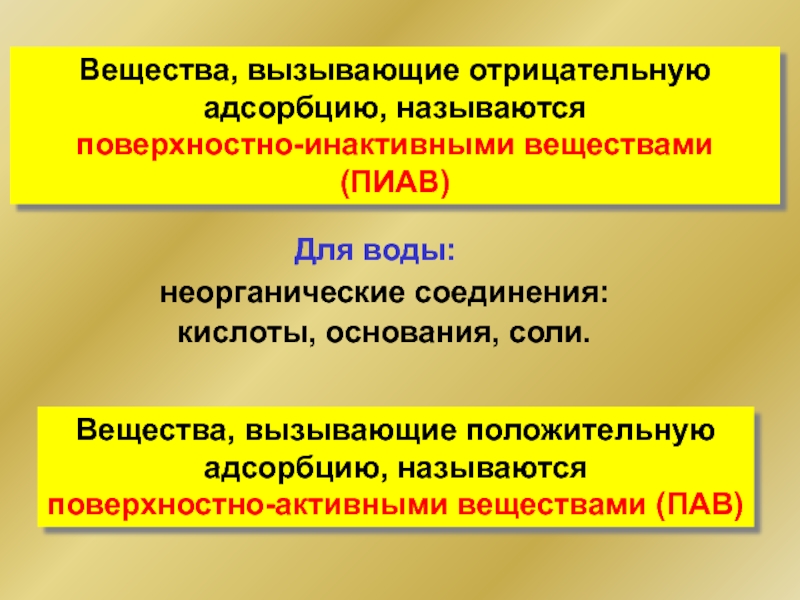

Слайд 14неорганические соединения:
кислоты, основания, соли.
Для воды:
Вещества, вызывающие положительную
адсорбцию, называются
поверхностно-активными
веществами (ПАВ)
Вещества, вызывающие отрицательную
адсорбцию, называются
поверхностно-инактивными веществами (ПИАВ)

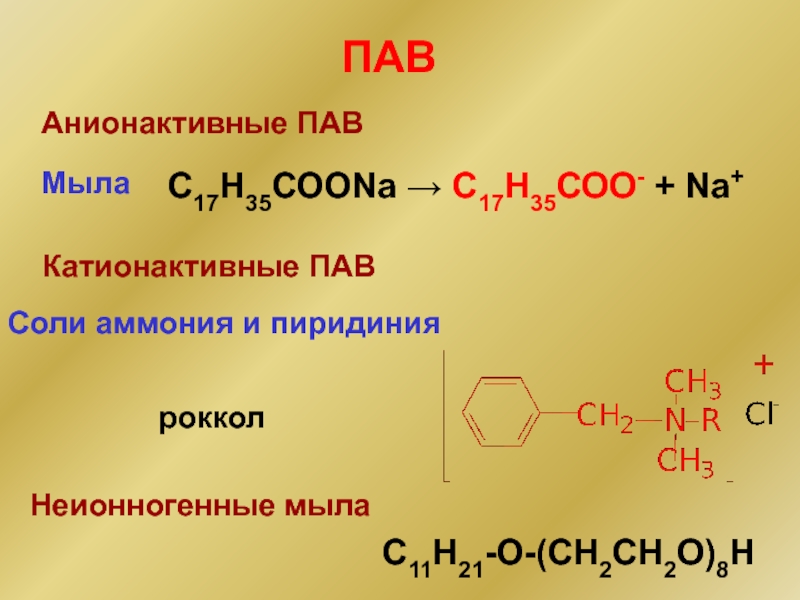

Слайд 16ПАВ
Анионактивные ПАВ
Мыла
С17Н35СООNa → С17Н35СОО- + Na+
Катионактивные ПАВ
Соли аммония и пиридиния
Неионногенные
мыла
C11H21-O-(CH2CH2O)8H
роккол

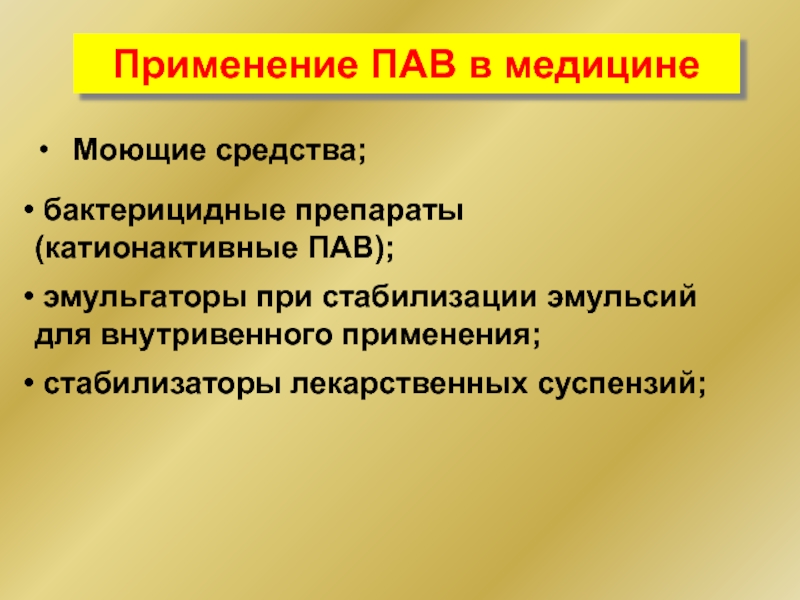

Слайд 17Применение ПАВ в медицине
Моющие средства;
стабилизаторы лекарственных суспензий;
эмульгаторы при стабилизации эмульсий для внутривенного применения;
бактерицидные препараты (катионактивные
ПАВ);

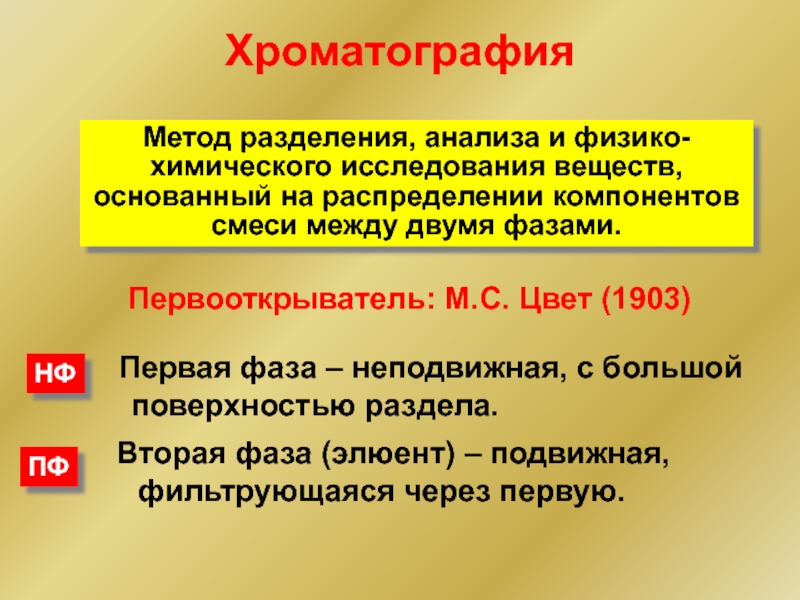

Слайд 18Хроматография
Метод разделения, анализа и физико-химического исследования веществ, основанный на распределении
компонентов смеси между двумя фазами.
Первооткрыватель: М.С. Цвет (1903)
Первая фаза – неподвижная, с большой поверхностью раздела.
Вторая фаза (элюент) – подвижная, фильтрующаяся через первую.
НФ
ПФ
Слайд 19 «Ни одно другое открытие не имело такого влияния
и не расширило в такой степени область исследования химика-органика, как
хроматографический анализ. Только благодаря этому методу удалось достигнуть такого быстрого и значительного прогресса в исследовании природных веществ».П. Карер (Нобелевская премия за цикл работ по химии каротиноидов, 1932).

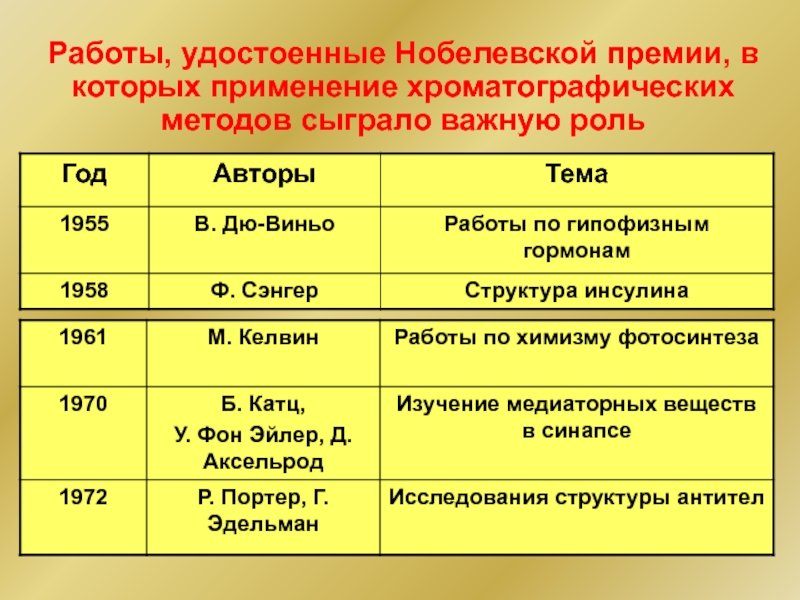

Слайд 20Работы, удостоенные Нобелевской премии, в которых применение хроматографических методов сыграло
важную роль

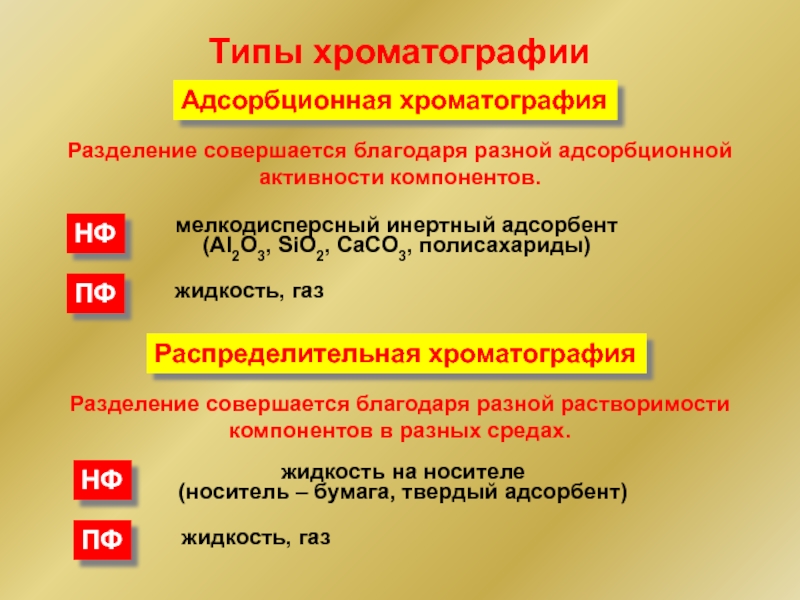

Слайд 21Типы хроматографии
Адсорбционная хроматография
Разделение совершается благодаря разной адсорбционной активности компонентов.
НФ
мелкодисперсный инертный
адсорбент
(Al2O3, SiO2, CaCO3, полисахариды)
ПФ
жидкость, газ
Распределительная хроматография
НФ
жидкость на носителе
(носитель
– бумага, твердый адсорбент)ПФ
жидкость, газ
Разделение совершается благодаря разной растворимости компонентов в разных средах.

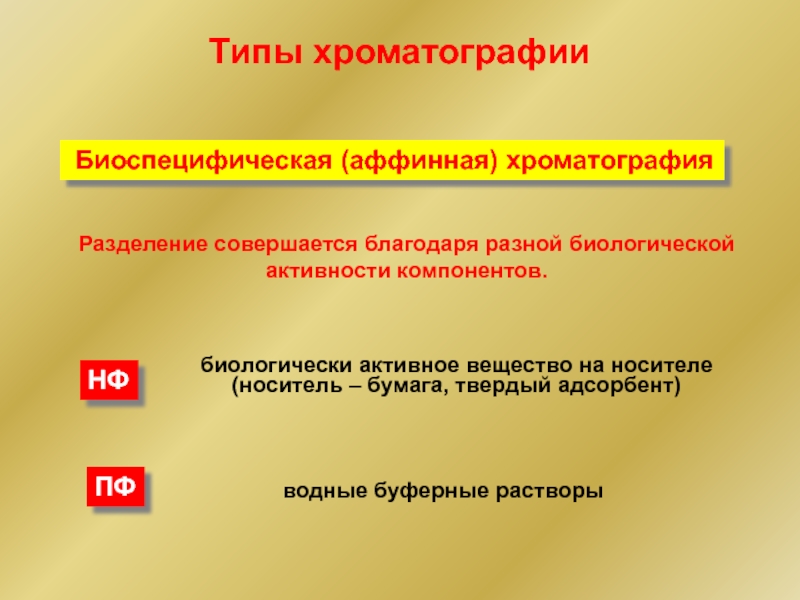

Слайд 22Типы хроматографии
НФ
биологически активное вещество на носителе
(носитель – бумага, твердый
адсорбент)
ПФ
водные буферные растворы
Биоспецифическая (аффинная) хроматография
Разделение совершается благодаря разной биологической
активности компонентов.

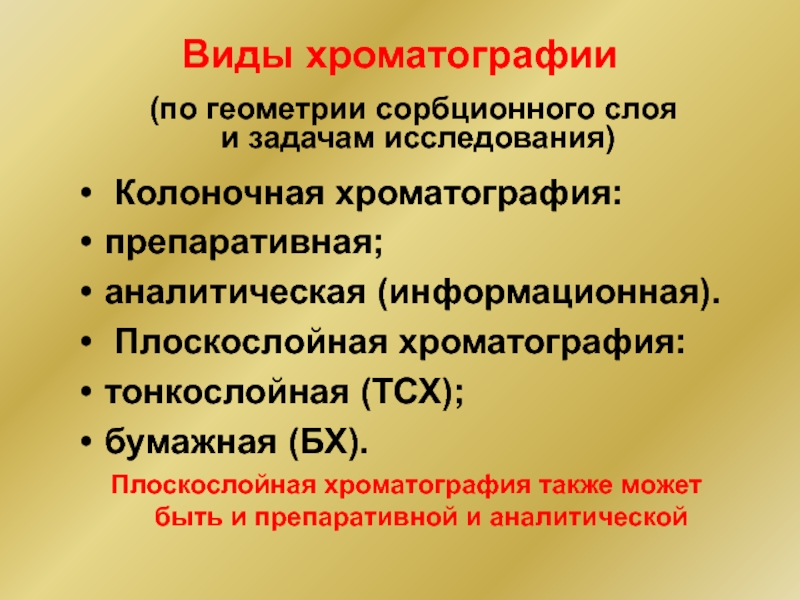

Слайд 23Виды хроматографии
Колоночная хроматография:
препаративная;
аналитическая (информационная).
Плоскослойная хроматография:
тонкослойная (ТСХ);
бумажная (БХ).
Плоскослойная хроматография
также может быть и препаративной и аналитической
(по геометрии сорбционного слоя
и задачам исследования)

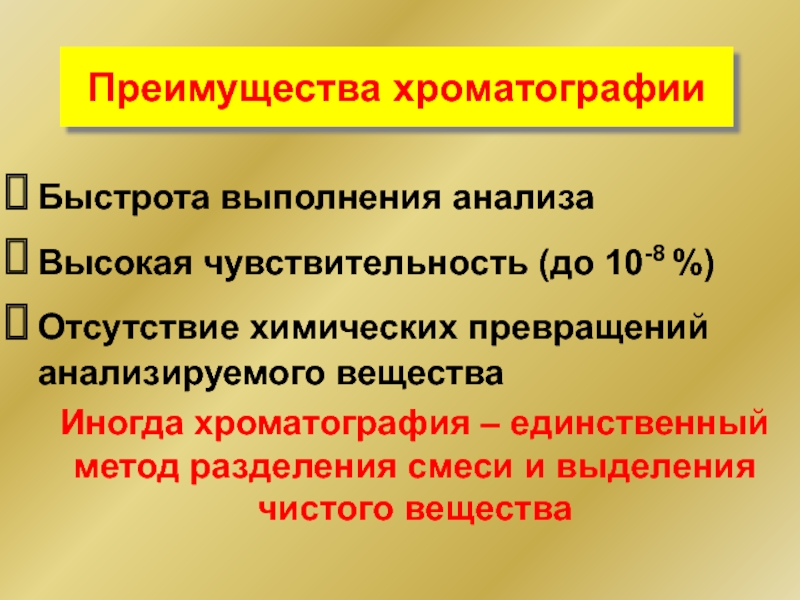

Слайд 24Преимущества хроматографии
Быстрота выполнения анализа
Высокая чувствительность (до 10-8 %)
Отсутствие химических превращений
анализируемого вещества
Иногда хроматография – единственный метод разделения смеси
и выделения чистого вещества

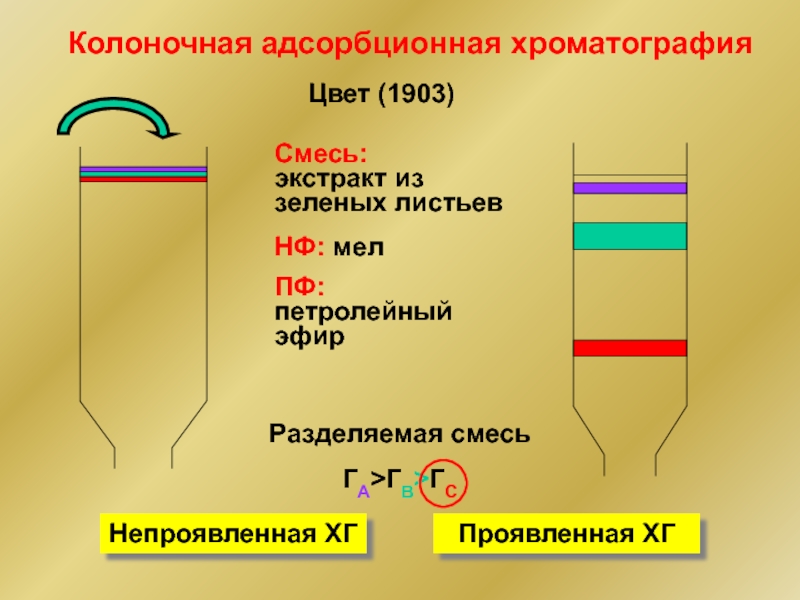

Слайд 25Разделяемая смесь
ГА>ГB>ГС
Непроявленная ХГ
Проявленная ХГ

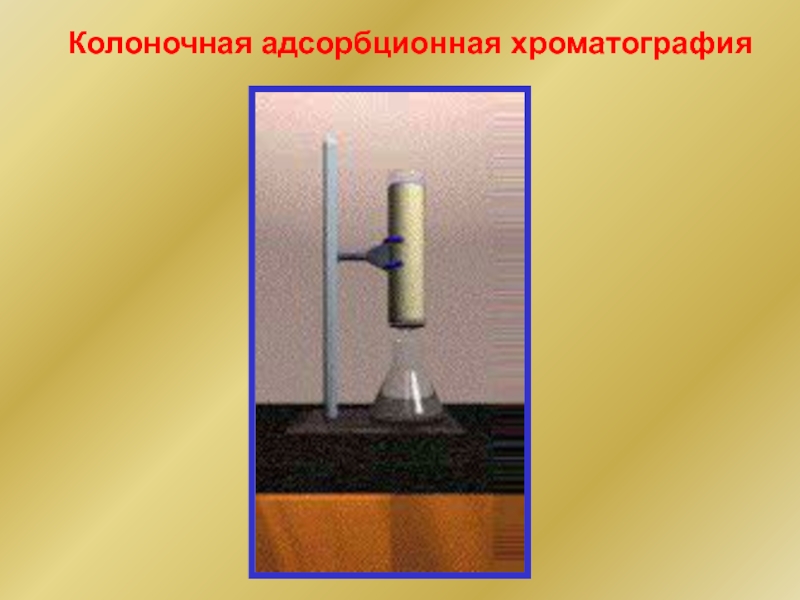

Колоночная адсорбционная хроматография
Цвет (1903)
Смесь:
экстракт из
зеленых листьев
НФ: мел
ПФ:
петролейный
эфир
Слайд 27Тонкослойная хроматография
старт
Носитель: алюминиевая фольга, полимер
Адсорбент: окись алюминия, силикагель

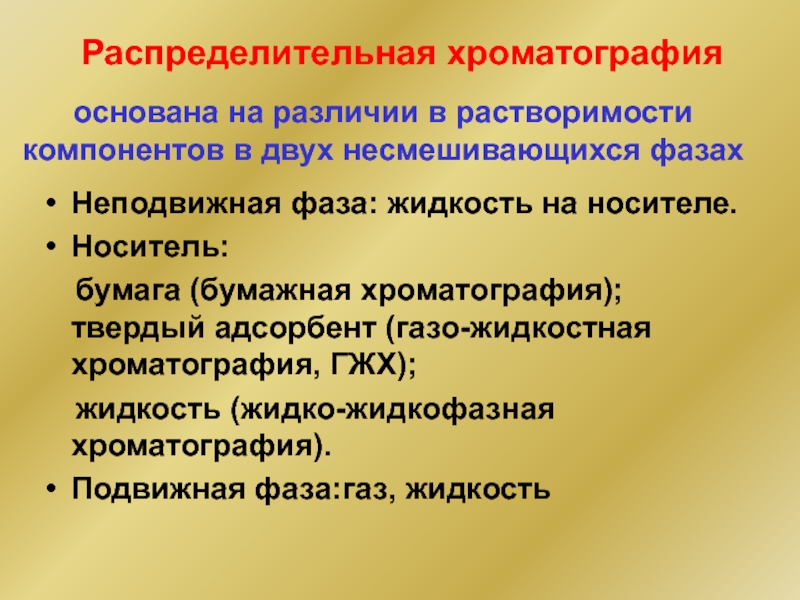

Слайд 28основана на различии в растворимости компонентов в двух несмешивающихся фазах
Неподвижная
фаза: жидкость на носителе.
Носитель:
бумага (бумажная хроматография); твердый
адсорбент (газо-жидкостная хроматография, ГЖХ);жидкость (жидко-жидкофазная хроматография).
Подвижная фаза:газ, жидкость
Распределительная хроматография

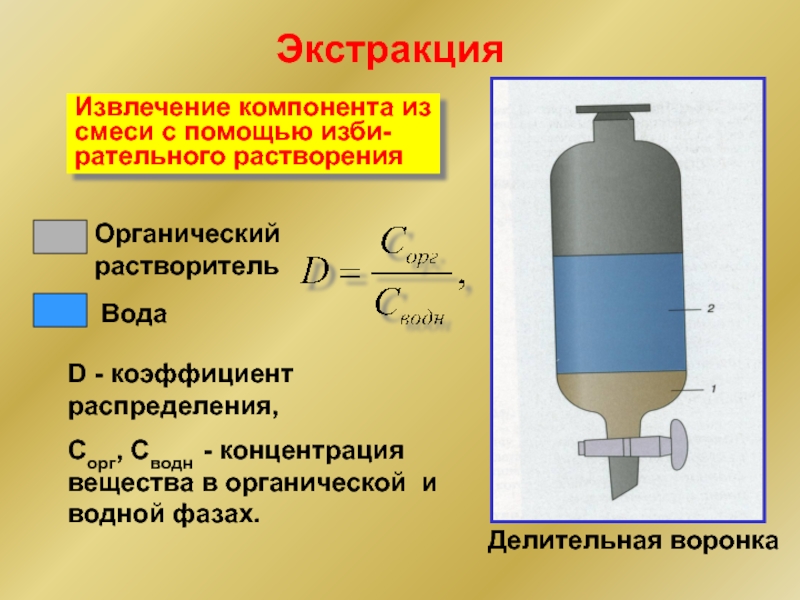

Слайд 29
Органический растворитель
D - коэффициент распределения,
Сорг, Сводн - концентрация вещества
в органической и водной фазах.
Вода
Экстракция
Делительная воронка
Извлечение компонента из смеси с
помощью изби-рательного растворения

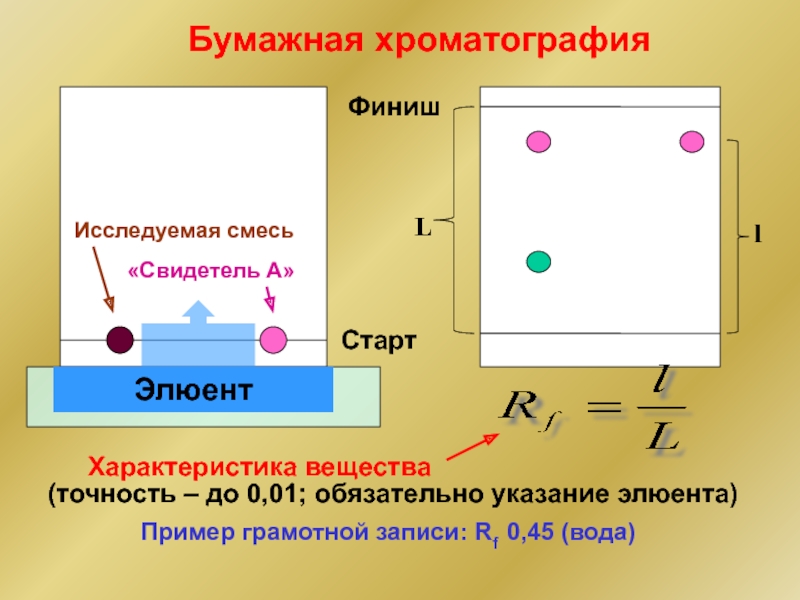

Слайд 31
Исследуемая смесь
«Свидетель A»
Элюент
Бумажная хроматография
Финиш
Старт
L
l
Характеристика вещества
(точность – до 0,01; обязательно указание
элюента)
Пример грамотной записи: Rf 0,45 (вода)

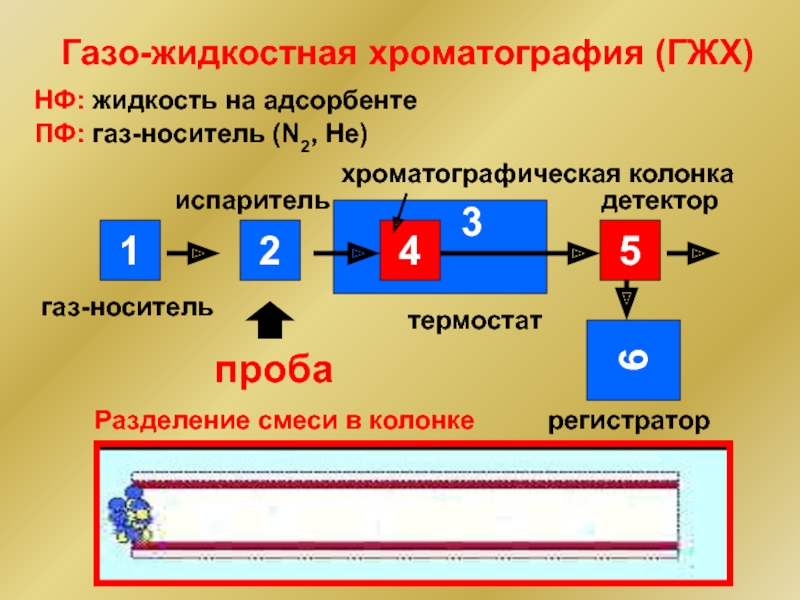

Слайд 33НФ: жидкость на адсорбенте
ПФ: газ-носитель (N2, He)

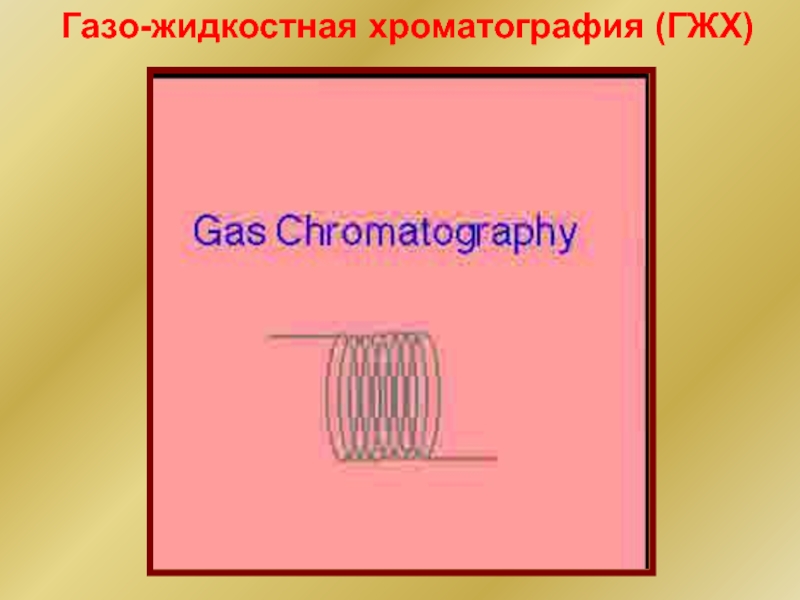

Газо-жидкостная хроматография (ГЖХ)
1
3
2
5
6
проба
4
газ-носитель
испаритель
хроматографическая колонка
термостат
детектор
регистратор
Разделение
смеси в колонке
Слайд 35Возможности современных методов
химического анализа в медицине
Высокоэффективная газожидкостная
хроматография
Метаболический профиль
органических компонентов
мочи здорового
человека
I
t

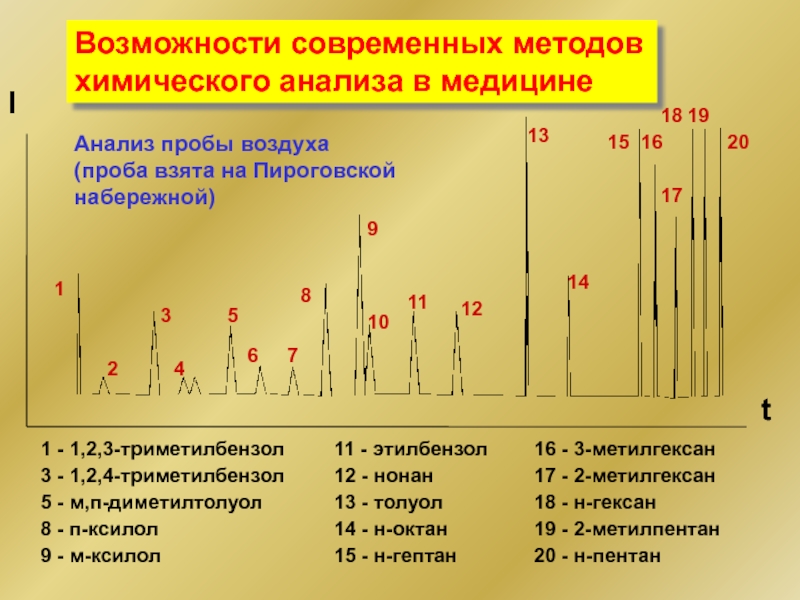

Слайд 36Возможности современных методов
химического анализа в медицине
I
t
20
19
18
17
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
Анализ пробы воздуха
(проба взята на
Пироговской
набережной)

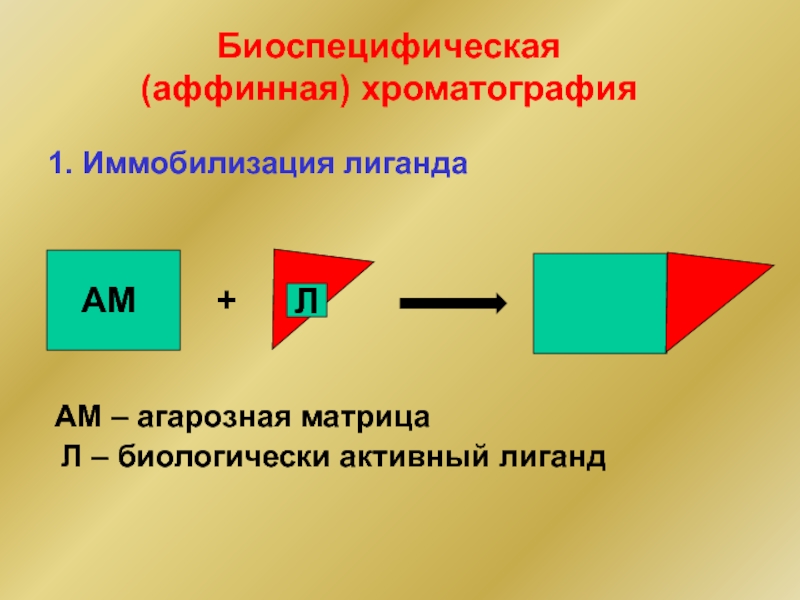

Слайд 371. Иммобилизация лиганда
+
Л
АМ
АМ – агарозная матрица
Л – биологически активный лиганд
Биоспецифическая
(аффинная) хроматография

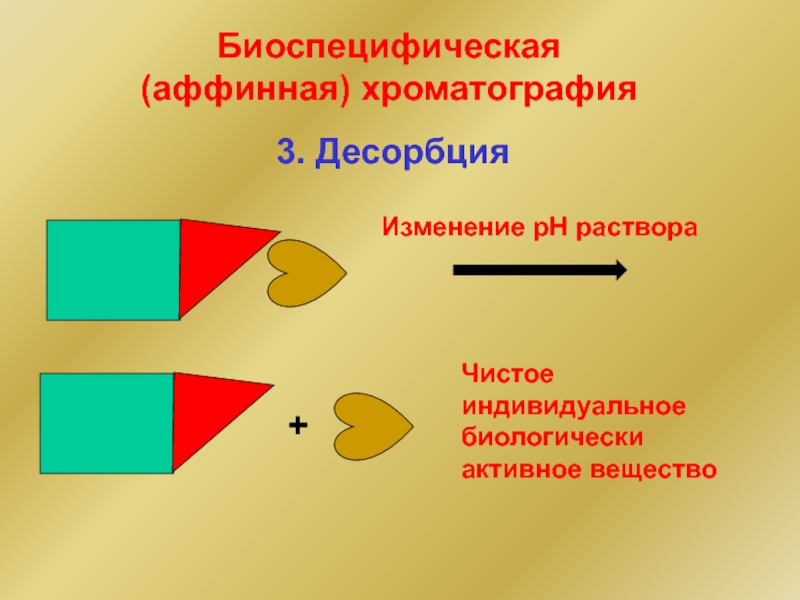

Слайд 393. Десорбция
Изменение рН раствора
+
Биоспецифическая
(аффинная) хроматография
Чистое
индивидуальное
биологически
активное вещество
