Презентация на тему Акционерное общество Ракетно-космический центр Прогресс Докладчик: Начальник

АО «РКЦ «Прогресс»

А.А. Юдаков

Космические комплексы типа «Ресурс-П».
Результаты разработки и направления развития

широкополосного и гиперспектрального оптико-электронного наблюдения земной поверхности «Ресурс-П» создается АО

«РКЦ «Прогресс» по заказу и тактико-техническому заданию Федерального космического агентства в интересах социально-экономического развития Российской Федерации и международного сотрудничества.

Назначение космической системы «Ресурс-П»

Космическая система «Ресурс-П» предназначена для получения панхроматических, многозональных и гиперспектральных снимков поверхности Земли и передачи данных дистанционного зондирования Земли (ДЗЗ) по радиоканалу на наземный комплекс планирования целевого применения, приема и обработки информации для решения широкого спектра целевых задач в интересах заказчиков: МПР России, МЧС России, Минсельхоза, Росрыболовства, Росгидромета, ФСК России и других потребителей.

размером до 115км.
Съемка площадок размером до 100x300 км2
Космический аппарат

«Ресурс-П» предназначен для дистанционного зондирования Земли в видимом и ближнем инфракрасном диапазонах, передачи данных по радиоканалу на наземные пункты приема информации. Запуск КА «Ресурс-П» №1 состоялся 25 июня 2013 г. На сегодняшний день КА обеспечил съемку земной поверхности площадью более 450,0 млн. км2, при этом аппаратурой «Геотон-Л1» – 78,6 млн. км2, ГСА – 4,74 млн. км2, ШМСА-ВР – 129,0 млн. км2, ШМСА-СР – - 239,41 млн. км2

Проведенные летно-конструкторские испытания подтвердили выполнение требований Заказчика к тактико-техническим характеристикам в полном объёме и с 1 октября 2013 года КА «Ресурс-П» №1 принят в штатную эксплуатацию.

аппаратуры «Нуклон», предназначенный для регистрации космических лучей высоких энергий в

диапазоне энергий от 1012 до 1015 эВ.
бортовой радиотехнический комплекс автоматической идентификационной системы судов (БРК АИС), предназначенный для приема, обнаружения, оцифровки и хранения излучений объектов-носителей сигналов АИС в бортовом запоминающем устройстве без обработки на борту КА с последующим сбросом накопленной информации на наземную станцию.

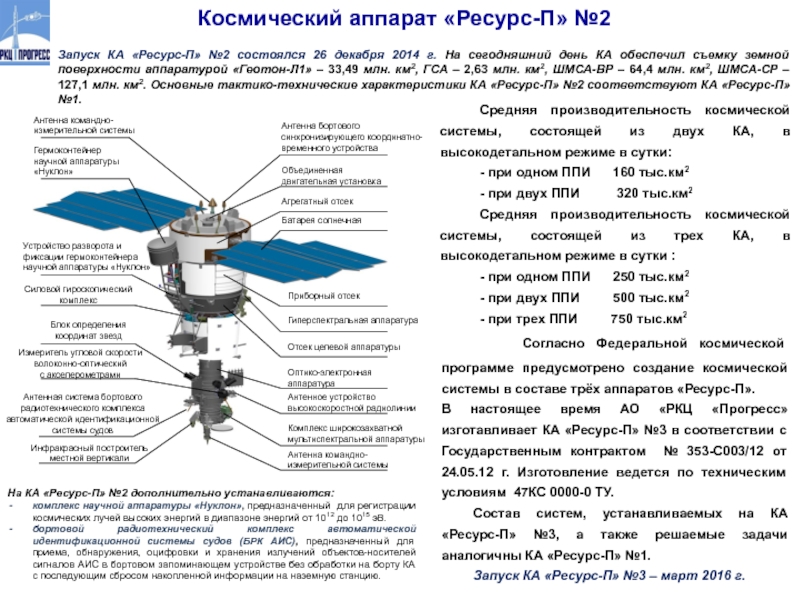

Запуск КА «Ресурс-П» №2 состоялся 26 декабря 2014 г. На сегодняшний день КА обеспечил съемку земной поверхности аппаратурой «Геотон-Л1» – 33,49 млн. км2, ГСА – 2,63 млн. км2, ШМСА-ВР – 64,4 млн. км2, ШМСА-СР – 127,1 млн. км2. Основные тактико-технические характеристики КА «Ресурс-П» №2 соответствуют КА «Ресурс-П» №1.

Средняя производительность космической системы, состоящей из двух КА, в высокодетальном режиме в сутки:
- при одном ППИ 160 тыс.км2
- при двух ППИ 320 тыс.км2
Средняя производительность космической системы, состоящей из трех КА, в высокодетальном режиме в сутки :
- при одном ППИ 250 тыс.км2
- при двух ППИ 500 тыс.км2
- при трех ППИ 750 тыс.км2

Согласно Федеральной космической программе предусмотрено создание космической системы в составе трёх аппаратов «Ресурс-П».
В настоящее время АО «РКЦ «Прогресс» изготавливает КА «Ресурс-П» №3 в соответствии с Государственным контрактом № 353-С003/12 от 24.05.12 г. Изготовление ведется по техническим условиям 47КС 0000-0 ТУ.
Состав систем, устанавливаемых на КА «Ресурс-П» №3, а также решаемые задачи аналогичны КА «Ресурс-П» №1.
Запуск КА «Ресурс-П» №3 – март 2016 г.

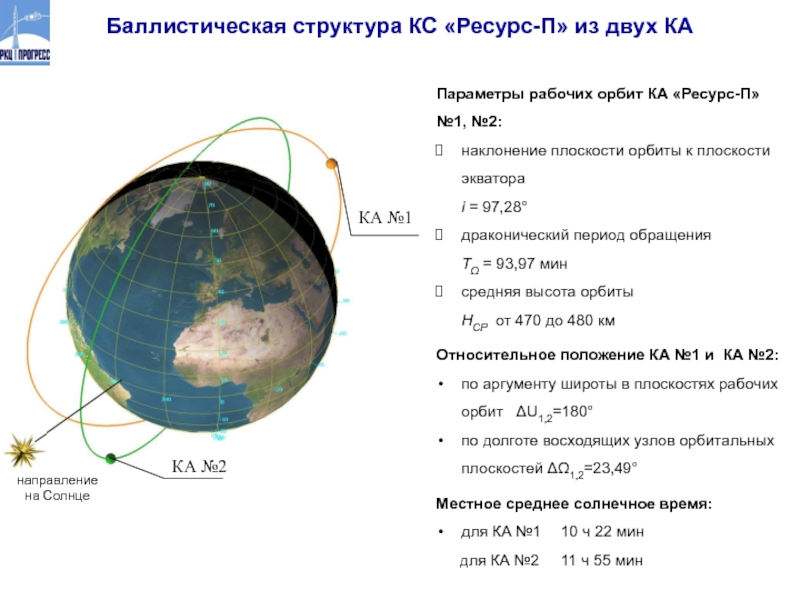

«Ресурс-П» №1, №2:
наклонение плоскости орбиты к плоскости экватора i = 97,28°

драконический период обращения TΩ = 93,97 мин
средняя высота орбиты НСР от 470 до 480 км
Относительное положение КА №1 и КА №2:
по аргументу широты в плоскостях рабочих орбит U1,2=180°
по долготе восходящих узлов орбитальных плоскостей Ω1,2=23,49°
Местное среднее солнечное время:
для КА №1 10 ч 22 мин
для КА №2 11 ч 55 мин

КА №1

направление на Солнце

КА №2

«Ресурс-П» №1, №2, №3:
наклонение плоскости орбиты к плоскости экватора i =

97,28°
драконический период обращения TΩ = 93,97 мин
средняя высота орбиты НСР от 470 до 480 км
Относительное положение КА №1, КА №2 и КА №3:
по аргументу широты в плоскостях рабочих орбит U1,2=U2,3=U3,1=120°
по долготе восходящих узлов орбитальных плоскостей Ω1,2=Ω1,3=23,49°
Местное среднее солнечное время:
для КА №1 10 ч 22 мин
для КА №2 и №3 11 ч 55 мин

«Ресурс-ДК1» и другими КА ДЗЗ
«Ресурс-П»
38 × 38 км
R= 0,9

м

«Ресурс-ДК1»
28,3 × 28,3 км
R= 1 м

Pleiades
20 × 20 км
R= 0,7 м

Ikonos
11 × 11 км
R=1 м

Cartosat-2
9,6 × 9,6 км
R=0,8 м

OrbView-3
8 × 8 км
R=1 м

EROS-B
7 × 7 км
R=0,7 м

Kompsat-2
15 × 15 км
R= 1 м

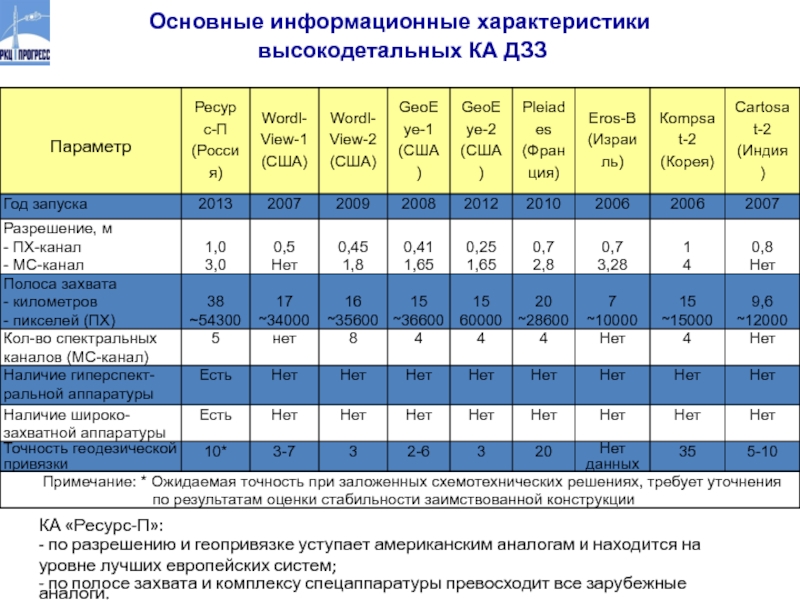

геопривязке уступает американским аналогам и находится на уровне лучших европейских

систем;
- по полосе захвата и комплексу спецаппаратуры превосходит все зарубежные аналоги.

числу каналов ГСА в видимом диапазоне и возможности комплексирования гиперспектральной

и высокодетальной информации.

испытаний космической системы «Ресурс-П» в составе двух космических аппаратов (№1

и №2)» 353П371СН01-45347-1104.

29.05.2015г. Государственной комиссией по проведению лётных испытаний космических комплексов социально-экономического, научного и коммерческого назначения было принято Решение «О результатах лётных испытаний космической системы «Ресурс-П» с космическими аппаратами №1 и №2». Государственная комиссия постановила:
По результатам выполнения Программы лётных испытаний КС «Ресурс-П» с двумя КА (№1 и №2) лётно-конструкторские испытания завершить. Рекомендовать Государственному Заказчику передать КА «Ресурс-П» №2 в эксплуатацию в составе космического комплекса «Ресурс-П» с 1 июня 2015г. Рекомендовать Государственному Заказчику доработанный НКПОР-РП к эксплуатации с космическими аппаратами «Ресурс-П» №1 и №2.
Эксплуатацию КК «Ресурс-П» и НКПОР-РП КА №1 и №2 осуществлять по документации генерального конструктора, имеющей литеру «О».
АО «РКЦ «Прогресс» представить Решение по использованию рабочего спектрального диапазона ГСА.
АО «РКЦ «Прогресс» представить План мероприятий по реализации рекомендаций, полученных в ходе лётных испытаний НКПОР-РП.
АО «НИИ ТП» представить План мероприятий по реализации замечаний, выявленных в ходе лётных испытаний наземного комплекса приема, обработки и распространения информации космической системы «Ресурс-П», созданного в рамках ОКР «Прием».
НИИЯФ МГУ совместно с АО «РКС» продолжить выполнение программы научных экспериментов КНА «Нуклон».
АО «РКС» совместно с ФГУП «Морсвязьспутник» представить Решение по размещению средств информационного взаимодействия на этапе штатной эксплуатации БРК АИС.
Приступить к проведению зачётных испытаний КС «Ресурс-П» №1 и №2.

О завершении лётных испытаний космической системы «Ресурс-П» в составе КА №1 и №2

№2
Зачетные испытания КС «Ресурс-П» проводятся в соответствии с «Программой зачётных

испытаний космической системы «Ресурс-П» в составе двух космических аппаратов (№1 и №2)» 353П371СН01‑47879-1104 (далее «Программа ЗИ…»)

Цели зачётных испытаний:
подтверждение характеристик (в том числе предельно допустимых их значений) КС в составе двух аппаратов, заданных в ТТЗ, в реальных условиях функционирования;
определение возможности принятия КС с двумя КА в штатную эксплуатацию.

Задачи зачётных испытаний:
Проверка характеристик КС в составе двух КА (№1 и №2) и подтверждение их соответствия требованиям ТТЗ в части средней производительности КС при осуществлении сброса информации на ППИ в соответствии с согласованным Роскосмосом Перечнем региональных и ведомственных ППИ, привлекаемых на этапе ЗИ.
Подтверждение выполнения заданных в ТТЗ требований к надёжности КС.
Определение возможности принятия КС «Ресурс-П» с двумя КА (№1 и №2) в штатную эксплуатацию.

обработки, внедренные на ППИ
Технологии радио- метрической калибровки
Технологии гео- метрической калибровки
Технология стереообработки
Цели

 Минимальное участие оператора
 Повышение уровня автоматизации

 Использовались полигоны городов Иркутск, Москва, Пятигорск, Самара и др.
 Обработаны 318 тысяч ОТМ для «Геотон-Л1», КШМСА и ГСА
 Уточнены: положения ПЗС-матриц, дисторсия и фокус объектива, установочные углы БОКС и съемочной аппаратуры
Достигнута точность геодезической привязки (СКО) – 10 м
Выполнена отработка на стенде ГК, в НЦ ОМЗ ОАО РКС

Первая очередь СПО внедрена
 на ППИ Росгидромета (Москва, Новосибирск, Хабаровск)
 на ППИ Роскосмоса (Железногорск)

Выполнена съемка более 10 опорных полигонов
Получены точные коэффициенты радиометрической коррекции
По перекрывающимся областям уточнены коэффициенты коррекции данных от отдельных ПЗС-матриц

Реализована стереобработка в режимах съемки на одном и различных витках
Выполнена отработка на опорном полигоне г. Самара
Достигнута точность (СКО): в плане – 2 м по высоте – 1 м

и №2
Решением Государственной комиссии по проведению летных испытаний космических

комплексов социально-экономического, научного и коммерческого назначения от 10 ноября 2015г.

Космическая система «Ресурс-П» с космическими аппаратами №1 и №2 принята в эксплуатацию.

двух КА «Ресурс-П» № 4 и № 5.
Со сроками запуска

2017г. И 2018г. Соответственно.


2.Развитие технологий обработки данных от КС «Ресурс-П».



3.Разработка перспективной космической системы «Ресурс-ПМ»

потоковой обработки

С целью повышения уровня автоматизации и сокращения доли ручного труда
Создание

технологии автоматического контроля геопривязки, геометрической и радиометрической калибровки

Создание единой унифицированной технологии обработки данных от всех типов съемочных устройств

На основе объединения процессов первичной обработки, контроля входных/выходных данных, каталогизации и получения выходных информационных продуктов

Повышение качества выходных информационных продуктов

Радиометрического и геометрического качества и на основе комплексирования данных от различных съемочных устройств

Перспективы развития КС «Ресурс-П»

«Ресурс-П»
