Слайд 1Алгоритмы работы распределенных систем
Судаков А.А.
“Параллельные и распределенные вычисления” Лекция 18
Слайд 2План
Балансировка нагрузки
Выбор координатора
Модели консистентности
Создание общего состояния
Распределенные блокировки

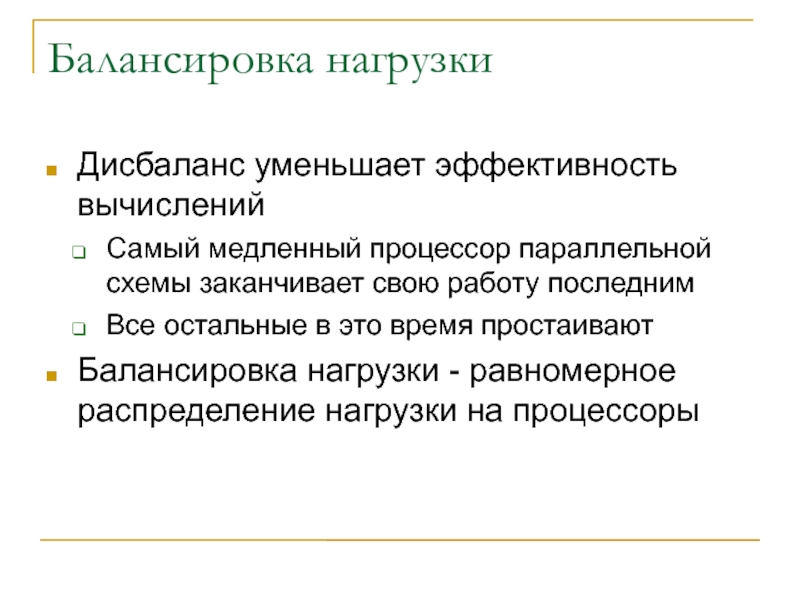

Слайд 3Балансировка нагрузки
Дисбаланс уменьшает эффективность вычислений
Самый медленный процессор параллельной схемы заканчивает
свою работу последним
Все остальные в это время простаивают
Балансировка нагрузки
- равномерное распределение нагрузки на процессоры
Слайд 4Характеристики загруженности процессоров
Чтобы балансировать нагрузку необходимо количественно измерять загруженность процессоров
Количество
задач на узле (workload)
Логична, когда процессоры не перегружены
Средняя загруженность процессора
(load average)
Количество процессов, которые были готовы к выполнению или выполнялись в течение интервала времени (1минута, 5 минут, 15 минут)
Чем больше процессов выполняется, тем меньше времени уделяется каждому процессу
Эффективная загруженность процессора
Отношение средней загруженности процессора к производительности процессора
Более быстрый процессор выполняет одну и ту же работу быстрее, чем более медленный

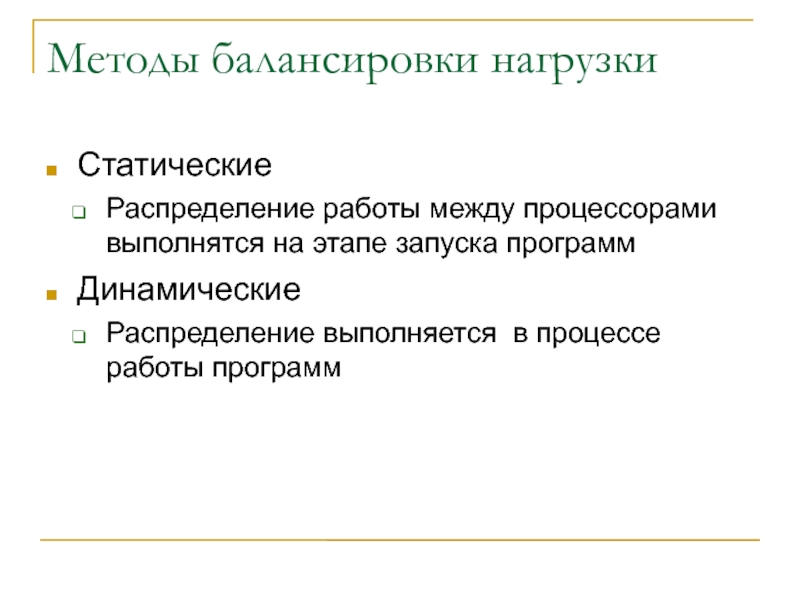

Слайд 5Методы балансировки нагрузки
Статические
Распределение работы между процессорами выполнятся на этапе запуска
программ
Динамические
Распределение выполняется в процессе работы программ

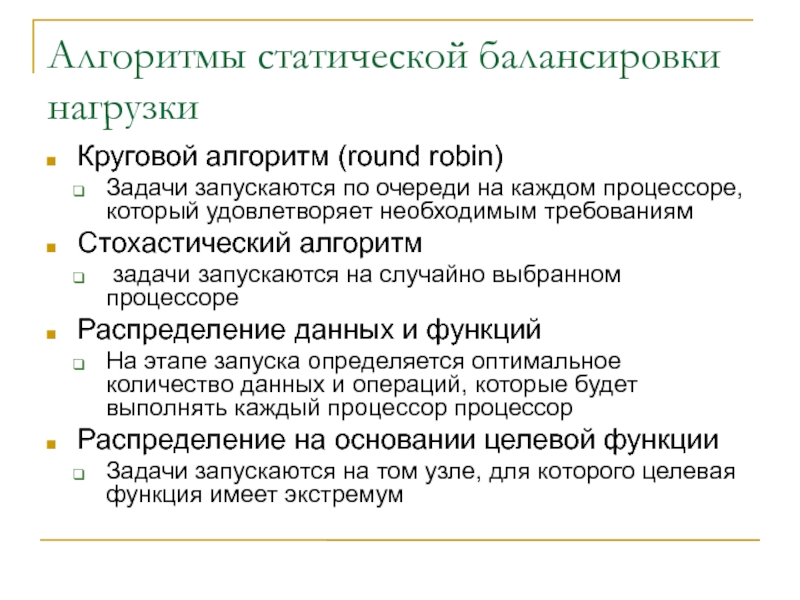

Слайд 6Алгоритмы статической балансировки нагрузки
Круговой алгоритм (round robin)
Задачи запускаются по
очереди на каждом процессоре, который удовлетворяет необходимым требованиям
Стохастический алгоритм
задачи запускаются на случайно выбранном процессоре
Распределение данных и функций
На этапе запуска определяется оптимальное количество данных и операций, которые будет выполнять каждый процессор процессор
Распределение на основании целевой функции
Задачи запускаются на том узле, для которого целевая функция имеет экстремум

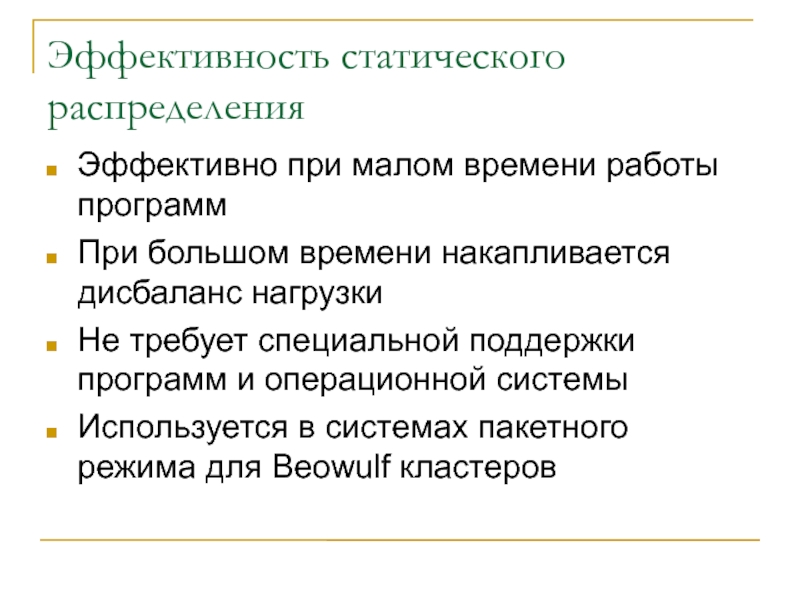

Слайд 7Эффективность статического распределения
Эффективно при малом времени работы программ
При большом времени
накапливается дисбаланс нагрузки
Не требует специальной поддержки программ и операционной системы
Используется
в системах пакетного режима для Beowulf кластеров
Слайд 8Методы динамической балансировки нагрузки
Централизованная схема
Децентрализованная схема
Балансировка на основе миграции процессов
Требуют
специальных возможностей от программного обеспечения или операционной системы

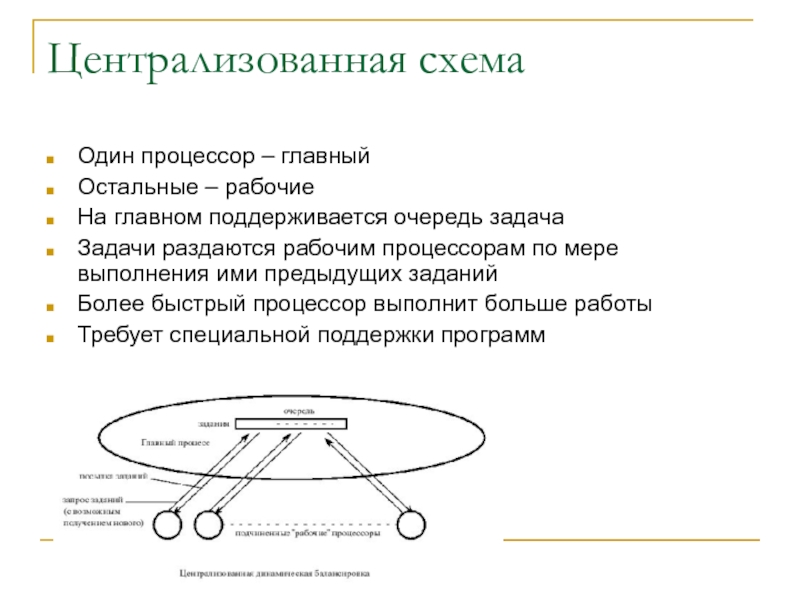

Слайд 9Централизованная схема
Один процессор – главный
Остальные – рабочие
На главном поддерживается очередь
задача
Задачи раздаются рабочим процессорам по мере выполнения ими предыдущих заданий
Более
быстрый процессор выполнит больше работы
Требует специальной поддержки программ
Слайд 10Децентрализованная схема
Несколько главных процессоров
На первом этапе инициализация заданий
Далее каждый процессор
выполняет балансировку по централизованной схеме
Более эффективна, чем централизованная схема –
меньше узких мест
Слайд 11Балансировка на основании миграции процессов
Процессы во время выполнения мигрируют между
процессорами для обеспечения балансировки нагрузки
Эффективна для задач, которые выполняются длительное
время и мало обмениваются между собой

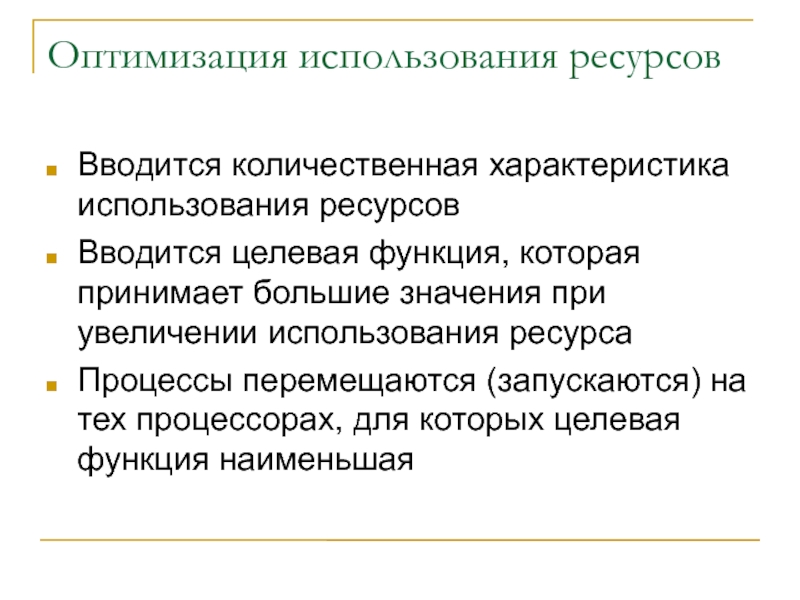

Слайд 12Оптимизация использования ресурсов
Вводится количественная характеристика использования ресурсов
Вводится целевая функция, которая
принимает большие значения при увеличении использования ресурса
Процессы перемещаются (запускаются)
на тех процессорах, для которых целевая функция наименьшая
Слайд 13Целевая функция
Должна включать все количественные характеристики использования всех ресурсов
Характеристики использования
ресурсов должны быть безразмерными
Функция должна возрастать при увеличении использования хотя
бы одного из ресурсов
Если использование ресурса превышает максимально допустимое значение, то функция должна сильно возрастать

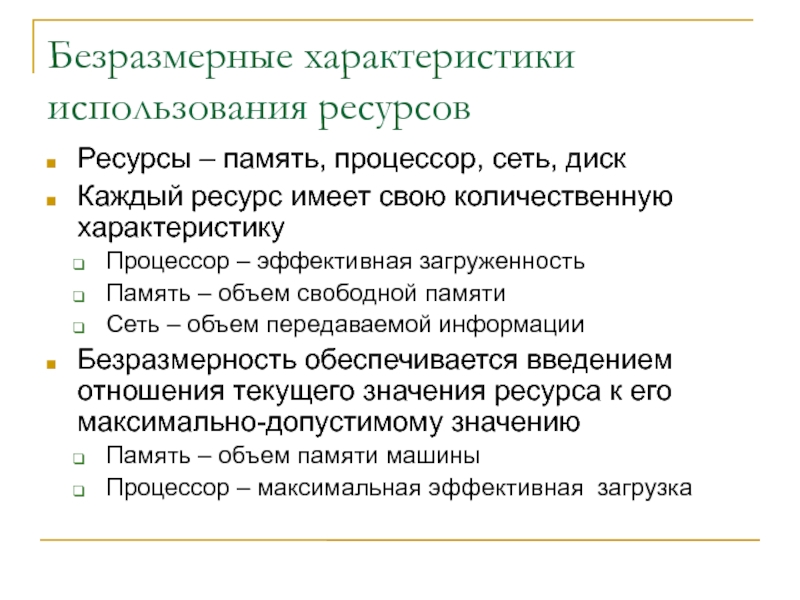

Слайд 14Безразмерные характеристики использования ресурсов
Ресурсы – память, процессор, сеть, диск
Каждый ресурс
имеет свою количественную характеристику
Процессор – эффективная загруженность
Память – объем свободной
памяти
Сеть – объем передаваемой информации
Безразмерность обеспечивается введением отношения текущего значения ресурса к его максимально-допустимому значению
Память – объем памяти машины
Процессор – максимальная эффективная загрузка
Слайд 15Вид целевой функции
F – цена возможного состояния
Степенная функция – очень
быстро растет, когда показатель становится больше единицы
При увеличении количества процессоров
значение функции уменьшается
Слайд 16Результаты измерения производительности при большом количестве невзаимодействующих процессов

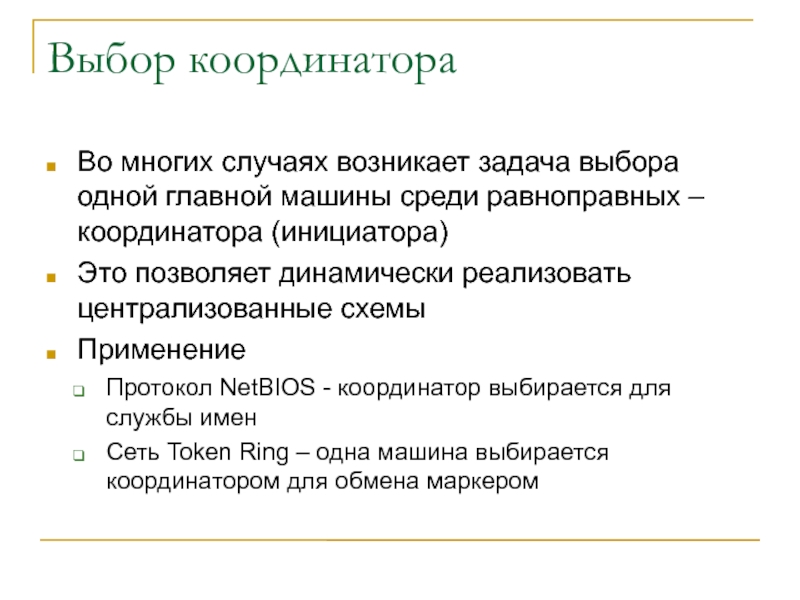

Слайд 17Выбор координатора
Во многих случаях возникает задача выбора одной главной машины
среди равноправных – координатора (инициатора)
Это позволяет динамически реализовать централизованные схемы
Применение
Протокол
NetBIOS - координатор выбирается для службы имен
Сеть Token Ring – одна машина выбирается координатором для обмена маркером
Слайд 18Условия
Есть произвольное количество процессов, которые могут взаимодействовать между собой
Каждый
процесс имеет уникальный номер
Выбрать процесс с наибольшим номером и сообщить
номер этого процесса всем
В случае выхода из строя координатора алгоритм должен выбрать нового координатора

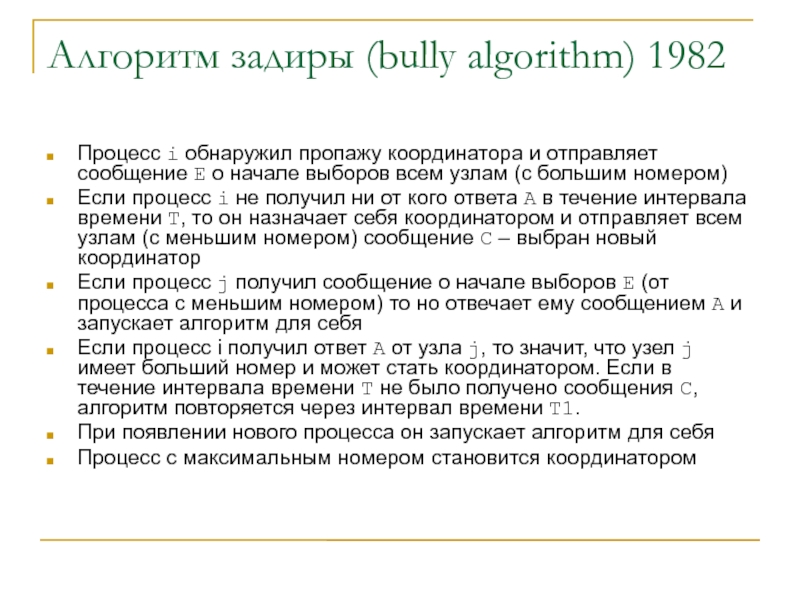

Слайд 19Алгоритм задиры (bully algorithm) 1982
Процесс i обнаружил пропажу координатора
и отправляет сообщение E о начале выборов всем узлам (с
большим номером)
Если процесс i не получил ни от кого ответа A в течение интервала времени T, то он назначает себя координатором и отправляет всем узлам (с меньшим номером) сообщение С – выбран новый координатор
Если процесс j получил сообщение о начале выборов E (от процесса с меньшим номером) то но отвечает ему сообщением A и запускает алгоритм для себя
Если процесс i получил ответ A от узла j, то значит, что узел j имеет больший номер и может стать координатором. Если в течение интервала времени T не было получено сообщения С, алгоритм повторяется через интервал времени T1.
При появлении нового процесса он запускает алгоритм для себя
Процесс с максимальным номером становится координатором
Слайд 20Пример
Узел 2 обнаружил потерю координатора
Отправляет сообщение узлам 3,4,5
Узлы 3 и
4 приняли сообщение узла 2, сказали ему остановиться и запускают
алгоритм для себя
В конце концов узел с максимальным номером запустит алгоритм для себя, назначит себя координатором и расскажет всем

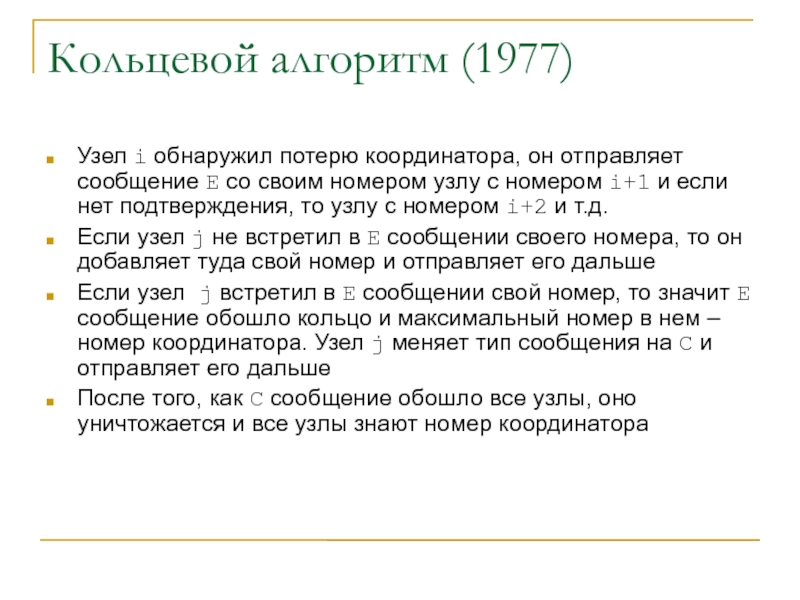

Слайд 21Кольцевой алгоритм (1977)
Узел i обнаружил потерю координатора, он отправляет сообщение
E со своим номером узлу с номером i+1 и если
нет подтверждения, то узлу с номером i+2 и т.д.
Если узел j не встретил в E сообщении своего номера, то он добавляет туда свой номер и отправляет его дальше
Если узел j встретил в E сообщении свой номер, то значит E сообщение обошло кольцо и максимальный номер в нем – номер координатора. Узел j меняет тип сообщения на C и отправляет его дальше
После того, как C сообщение обошло все узлы, оно уничтожается и все узлы знают номер координатора

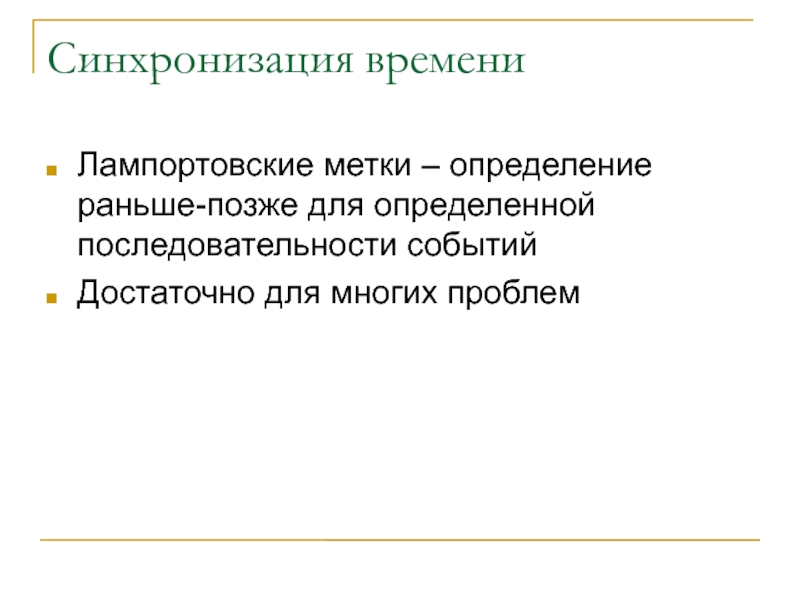

Слайд 24Синхронизация времени
Лампортовские метки – определение раньше-позже для определенной последовательности событий
Достаточно
для многих проблем

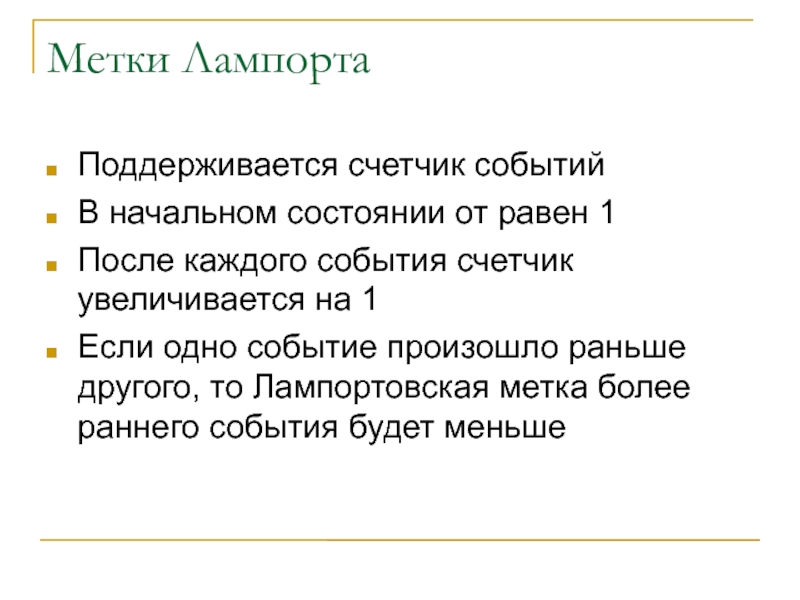

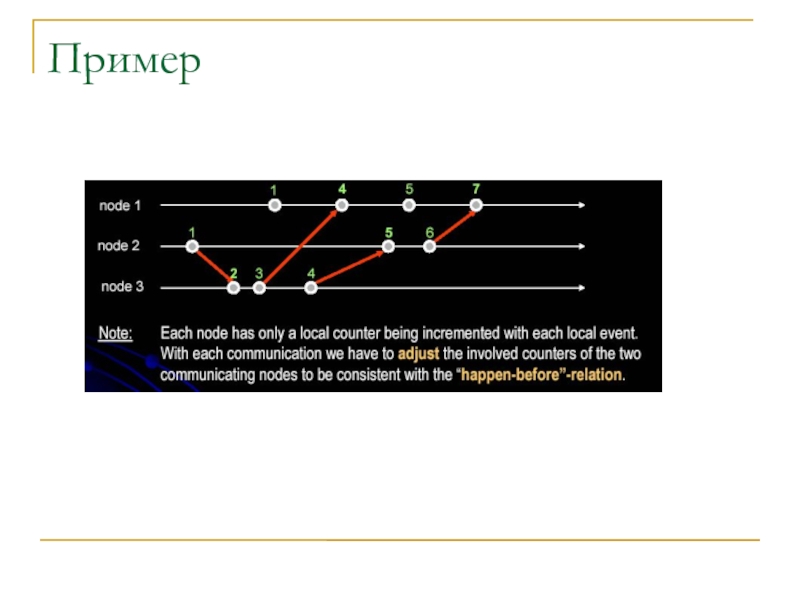

Слайд 25Метки Лампорта
Поддерживается счетчик событий
В начальном состоянии от равен 1
После каждого
события счетчик увеличивается на 1
Если одно событие произошло раньше другого,
то Лампортовская метка более раннего события будет меньше
Слайд 27Синхронизация в распределенных системах
Доступ к общим ресурсам в сети требует
синхронизации так же как и в случае общей памяти
Общий диск
Общая
распределенная память
Проблемы
Нет действительно общих ресурсов, они только виртуальные
Нет общего состояния
Нет общего времени
Другой тип параллелизма
Алгоритмы должны работать на каждом узле (процессе)
Возможность выхода из строя частей системы
Слайд 28Взаимоисключающий доступ
По аналогии с общей памятью
Есть некоторый общий ресурс (блок
файловой системы)
Его может изменять только один процесс
Необходимо обеспечить блокировку, которая
бы давала возможность защитить доступ к ресурсу
Типы алгоритмов блокировки
Централизованный (CLM)
С передачей маркера (TLM)
Распределенный менеджер блокировок (DLM)
Слайд 29Централизованный алгоритм
Один из процессов выбирается координатором
Все доступы к общему ресурсу
выполняются через координатора
Для доступа к ресурсу процессы посылают запрос координатору
Если
ресурс свободен координатор отправляет сообщение о возможности доступа
Если ресурс занят запрос ставится в очередь
При освобождении ресурса отправляется запрос о возможности доступа первому в очереди
Слайд 30Пример работы централизованного менеджера блокировок

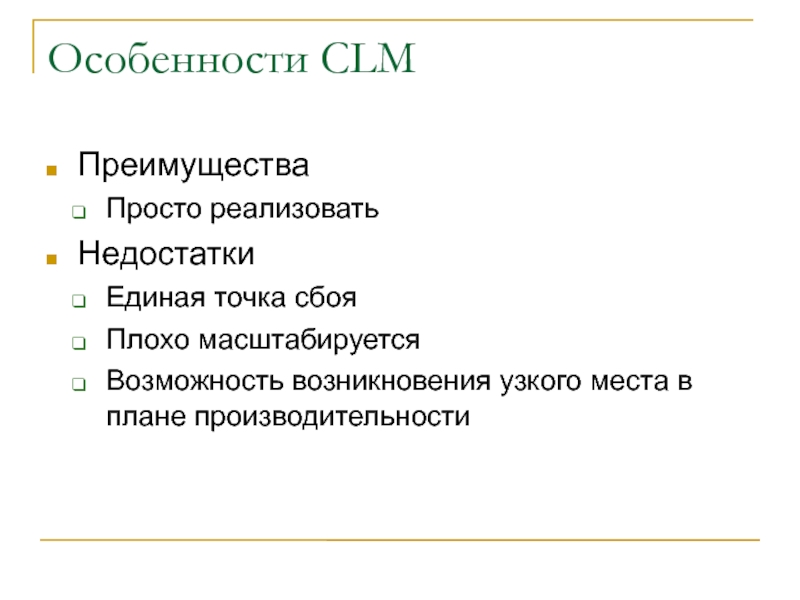

Слайд 31Особенности CLM
Преимущества
Просто реализовать
Недостатки
Единая точка сбоя
Плохо масштабируется
Возможность возникновения узкого места в
плане производительности

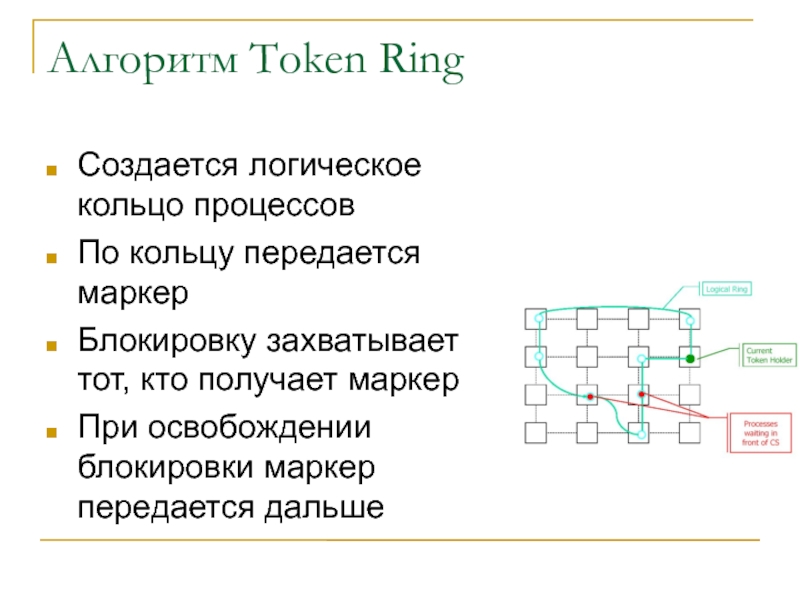

Слайд 32Алгоритм Token Ring
Создается логическое кольцо процессов
По кольцу передается маркер
Блокировку захватывает
тот, кто получает маркер
При освобождении блокировки маркер передается дальше
Слайд 33Особенности
Преимущества
Простой и обеспечивает взаимоисключающий доступ
Недостатки
Ненадежный
Если маркер недоступен длительное время, то
его удерживают, или он потерян?
Как добавить новых участников?
Не поддерживается порядок
захвата блокировки
При большом количестве узлов получаются большие задержки

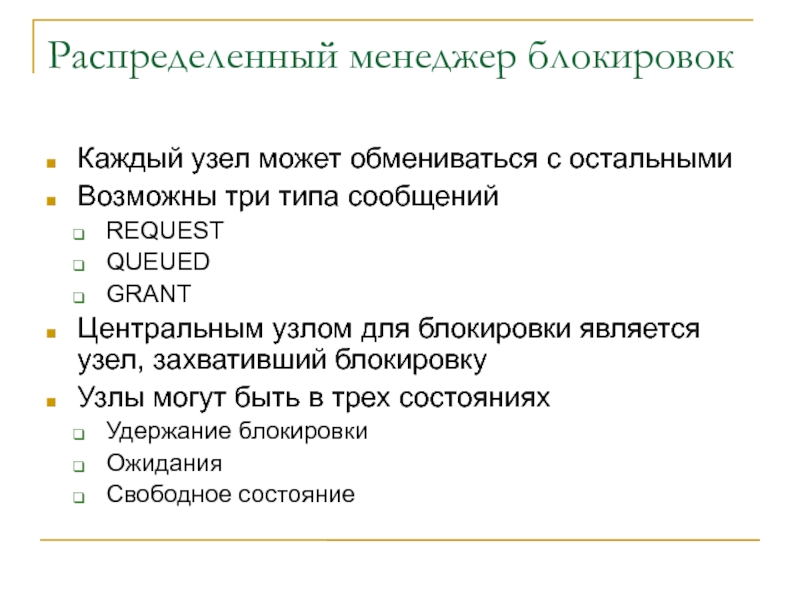

Слайд 34Распределенный менеджер блокировок
Каждый узел может обмениваться с остальными
Возможны три типа
сообщений
REQUEST
QUEUED
GRANT
Центральным узлом для блокировки является узел, захвативший блокировку
Узлы могут быть
в трех состояниях
Удержание блокировки
Ожидания
Свободное состояние
Слайд 35Алгоритм работы
Каждый узел выполняет общий алгоритм

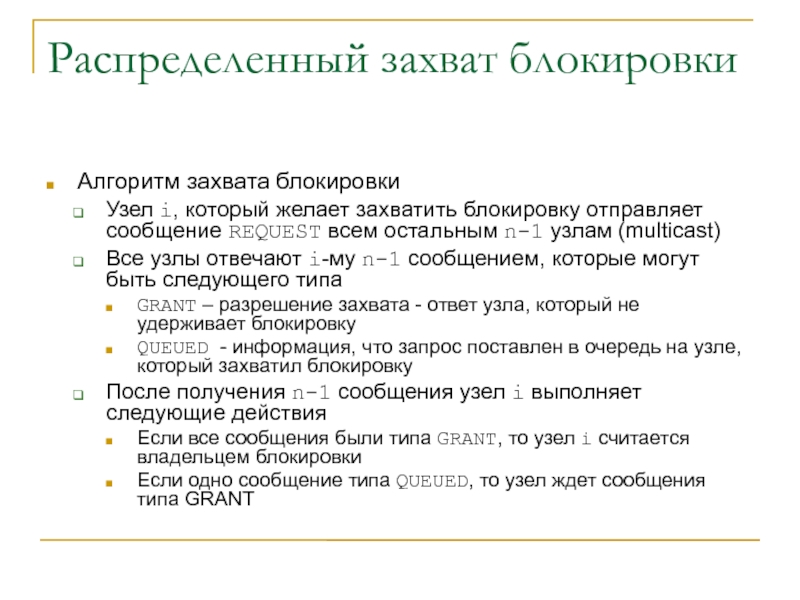

Слайд 36Распределенный захват блокировки
Алгоритм захвата блокировки
Узел i, который желает захватить блокировку
отправляет сообщение REQUEST всем остальным n-1 узлам (multicast)
Все узлы отвечают
i-му n-1 сообщением, которые могут быть следующего типа
GRANT – разрешение захвата - ответ узла, который не удерживает блокировку
QUEUED - информация, что запрос поставлен в очередь на узле, который захватил блокировку
После получения n-1 сообщения узел i выполняет следующие действия
Если все сообщения были типа GRANT, то узел i считается владельцем блокировки
Если одно сообщение типа QUEUED, то узел ждет сообщения типа GRANT

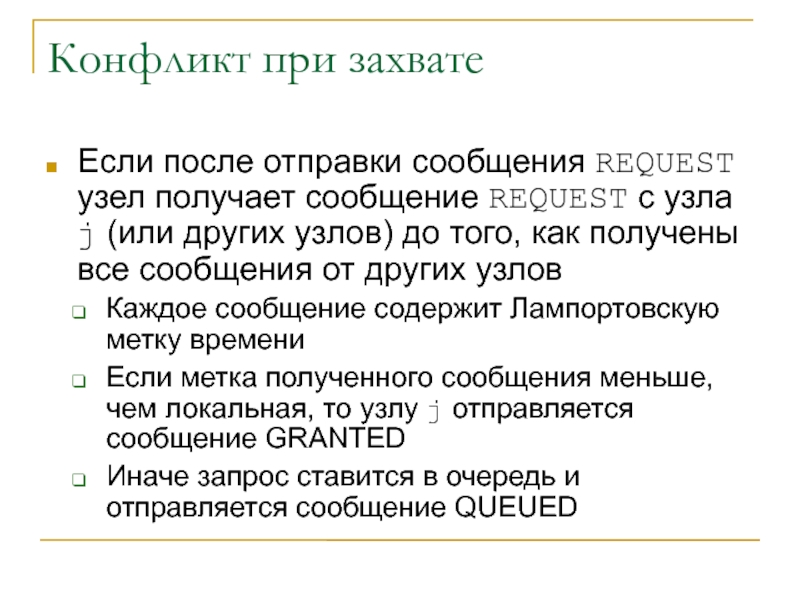

Слайд 37Конфликт при захвате
Если после отправки сообщения REQUEST узел получает сообщение
REQUEST с узла j (или других узлов) до того, как
получены все сообщения от других узлов
Каждое сообщение содержит Лампортовскую метку времени
Если метка полученного сообщения меньше, чем локальная, то узлу j отправляется сообщение GRANTED
Иначе запрос ставится в очередь и отправляется сообщение QUEUED
Слайд 38Распределенное удержание блокировки
Алгоритм работы узла в состоянии удержания блокировки
Узел j
захватил блокировку и поддерживает очередь запросов на захват
Если получено сообщение
REQUEST от i-го узла, то
Установить в очередь запрос от узла i
Отправить узлу i сообщение QUEUED
Слайд 39Освобождение распределенной блокировки
Алгоритм освобождения блокировки
Если в очереди i-го узла
есть запросы на захват, он отправляет сообщение GRANTED первому в
очереди и удаляет его из очереди

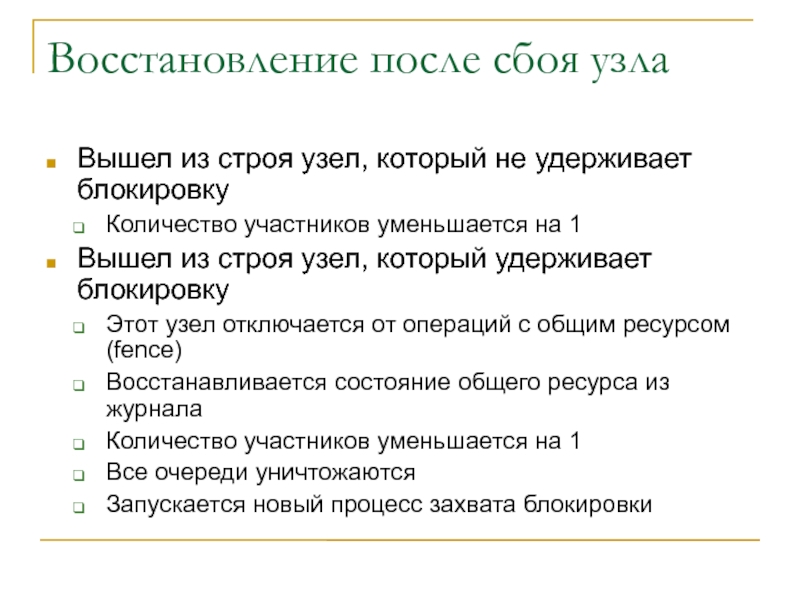

Слайд 40Восстановление после сбоя узла
Вышел из строя узел, который не удерживает
блокировку
Количество участников уменьшается на 1
Вышел из строя узел, который
удерживает блокировку
Этот узел отключается от операций с общим ресурсом (fence)
Восстанавливается состояние общего ресурса из журнала
Количество участников уменьшается на 1
Все очереди уничтожаются
Запускается новый процесс захвата блокировки

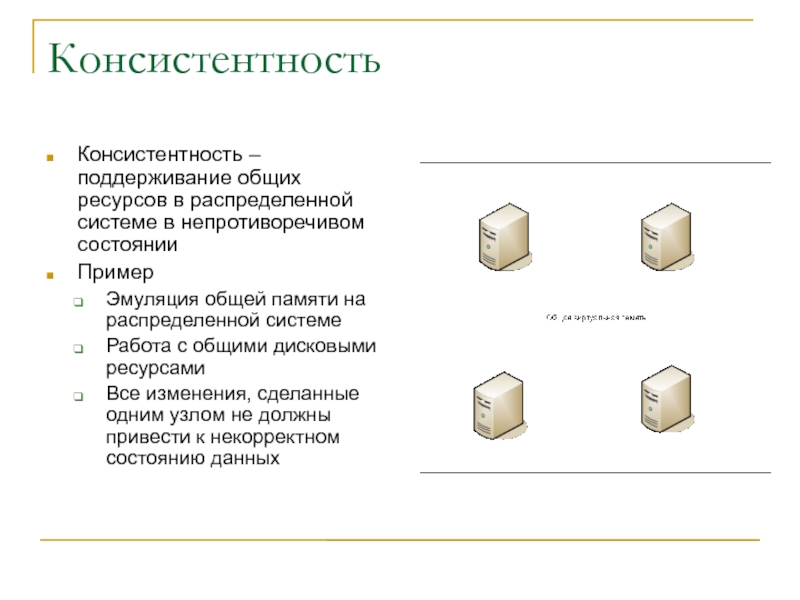

Слайд 42Консистентность
Консистентность – поддерживание общих ресурсов в распределенной системе в непротиворечивом
состоянии
Пример
Эмуляция общей памяти на распределенной системе
Работа с общими дисковыми
ресурсами
Все изменения, сделанные одним узлом не должны привести к некорректном состоянию данных

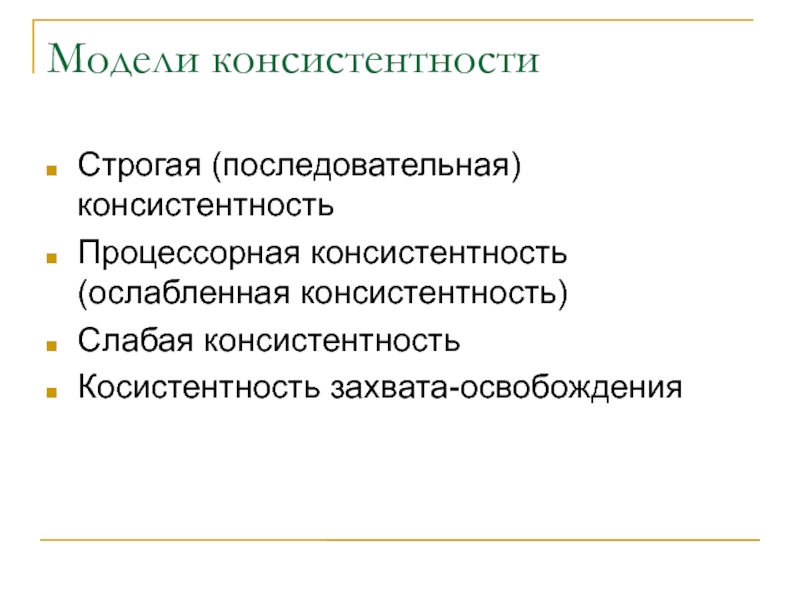

Слайд 43Модели консистентности
Строгая (последовательная) консистентность
Процессорная консистентность (ослабленная консистентность)

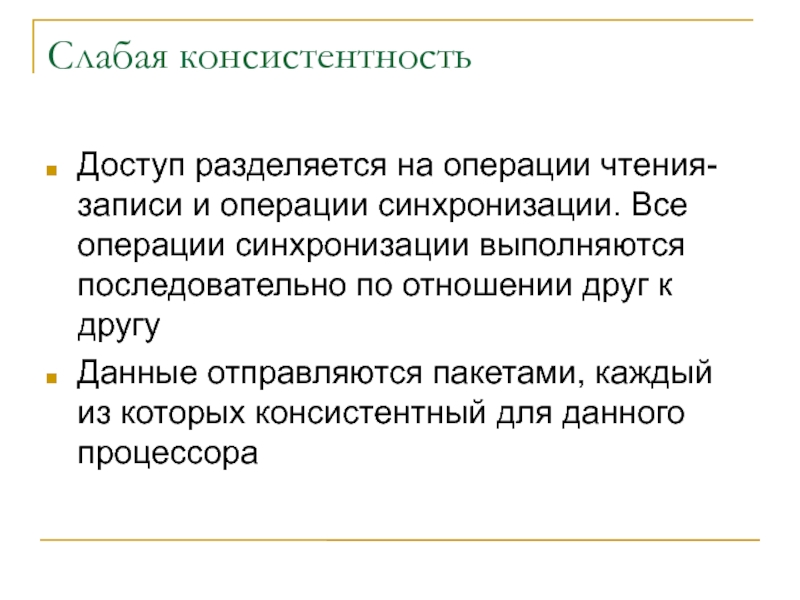

Слабая консистентность

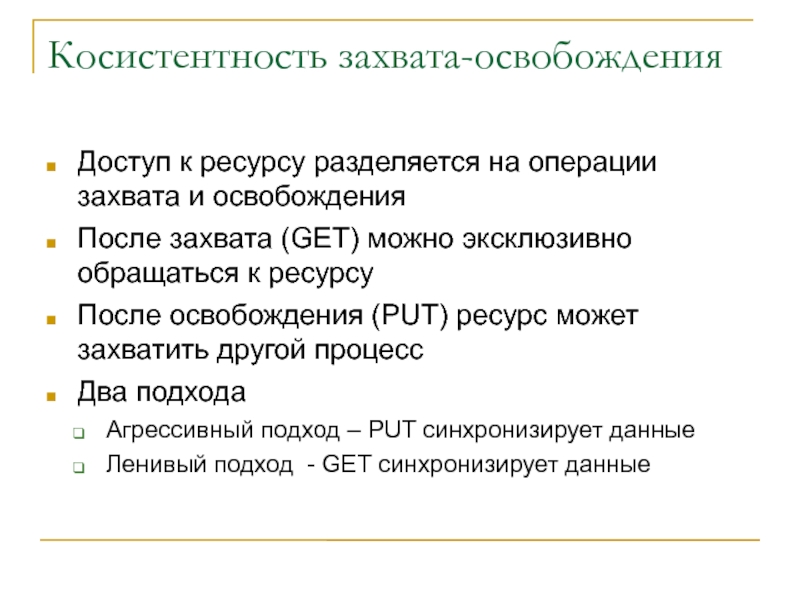

Косистентность захвата-освобождения
Слайд 44Процессорная консистентность
Все операции чтения записи одного процессора должны выполняться строго
последовательно, но порядок операций разных процессоров может меняться
Реализуется путем передачи
данных пакетами (блоками)
Слайд 45Строгая (последовательная) консистентность
Все операции чтения-записи общего ресурса должны выполняться в
строго в той последовательности, в которой поступил запрос (как в
случае машины с общей памятью)
Реализуется по централизованной схеме
Не эффективна
Слайд 46Слабая консистентность
Доступ разделяется на операции чтения-записи и операции синхронизации. Все
операции синхронизации выполняются последовательно по отношении друг к другу
Данные отправляются
пакетами, каждый из которых консистентный для данного процессора
Слайд 47Косистентность захвата-освобождения
Доступ к ресурсу разделяется на операции захвата и
освобождения
После захвата (GET) можно эксклюзивно обращаться к ресурсу
После освобождения (PUT)
ресурс может захватить другой процесс
Два подхода
Агрессивный подход – PUT синхронизирует данные
Ленивый подход - GET синхронизирует данные

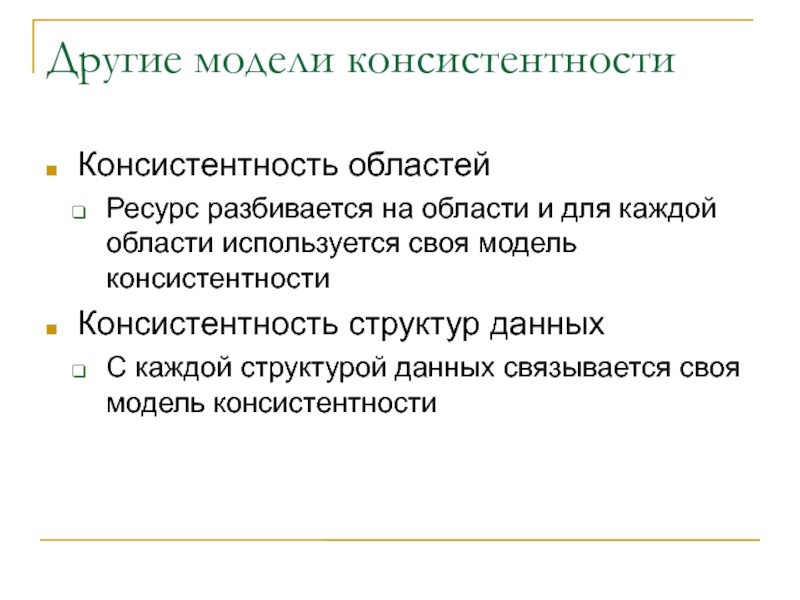

Слайд 48Другие модели консистентности
Консистентность областей
Ресурс разбивается на области и для каждой
области используется своя модель консистентности
Консистентность структур данных
С каждой структурой данных
связывается своя модель консистентности
Слайд 49Алгоритмы сохранения общего консистентного состояния (snapshot)
Общее состояние
запись данных распределенной
файловой системы
Checkpoint распределенной программы

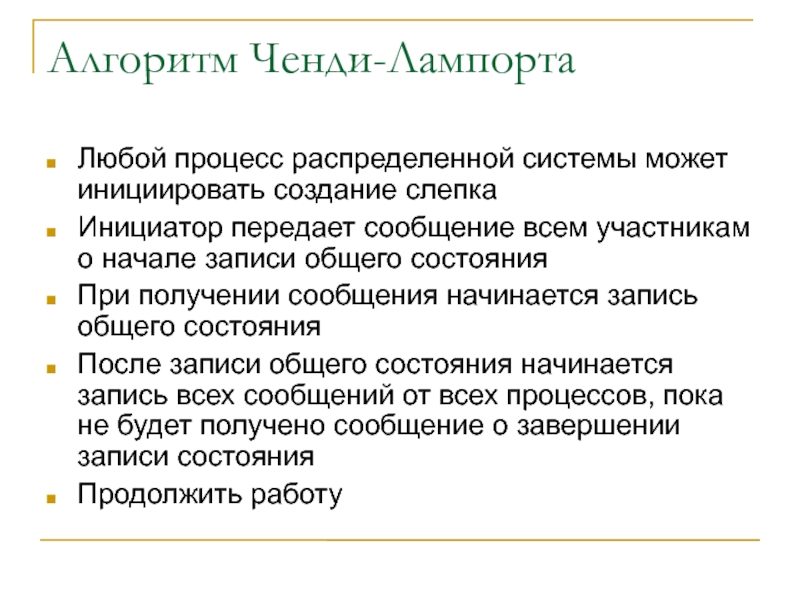

Слайд 50Алгоритм Ченди-Лампорта
Любой процесс распределенной системы может инициировать создание слепка
Инициатор передает
сообщение всем участникам о начале записи общего состояния
При получении сообщения
начинается запись общего состояния
После записи общего состояния начинается запись всех сообщений от всех процессов, пока не будет получено сообщение о завершении записи состояния
Продолжить работу
