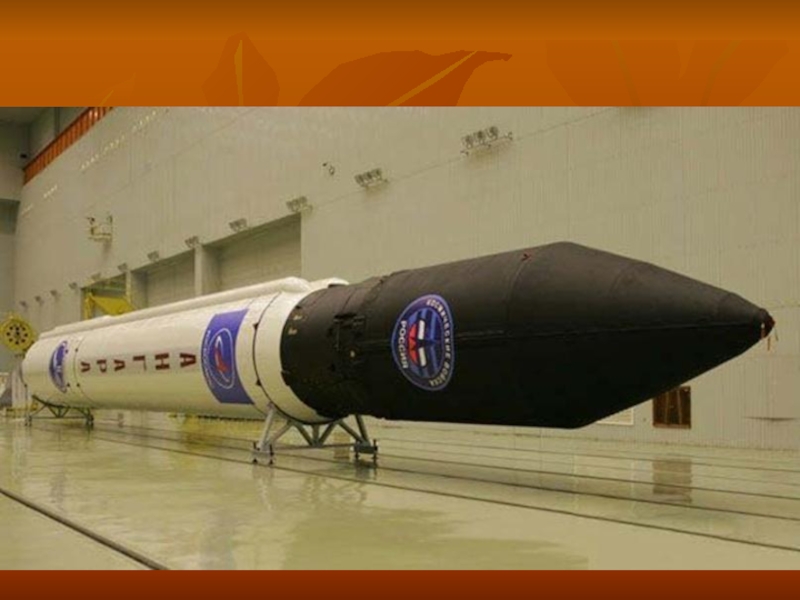

Ангара (ракета-носитель)

запуск планируется в 2014

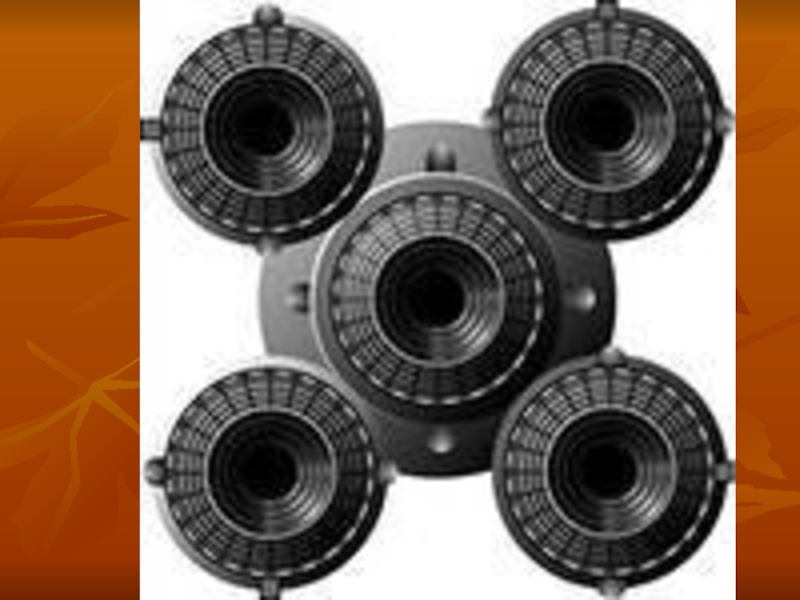

Маршевый двигатель: РД-191
Тяга: 196/212,6 тс
Удельный импульс: 311,5/337,4

с
Горючее: жидкий кислород и керосин РГ-1

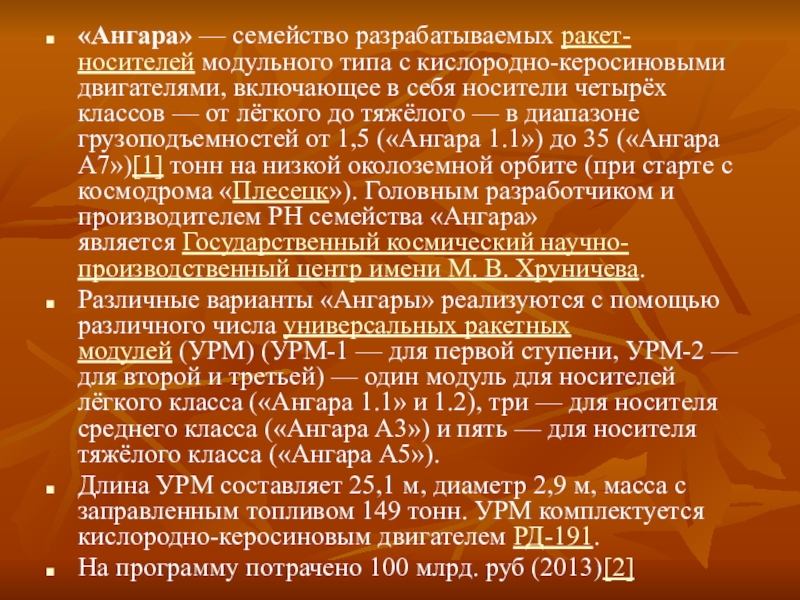

носители четырёх классов — от лёгкого до тяжёлого — в диапазоне грузоподъемностей

от 1,5 («Ангара 1.1») до 35 («Ангара А7»)[1] тонн на низкой околоземной орбите (при старте с космодрома «Плесецк»). Головным разработчиком и производителем РН семейства «Ангара» является Государственный космический научно-производственный центр имени М. В. Хруничева.

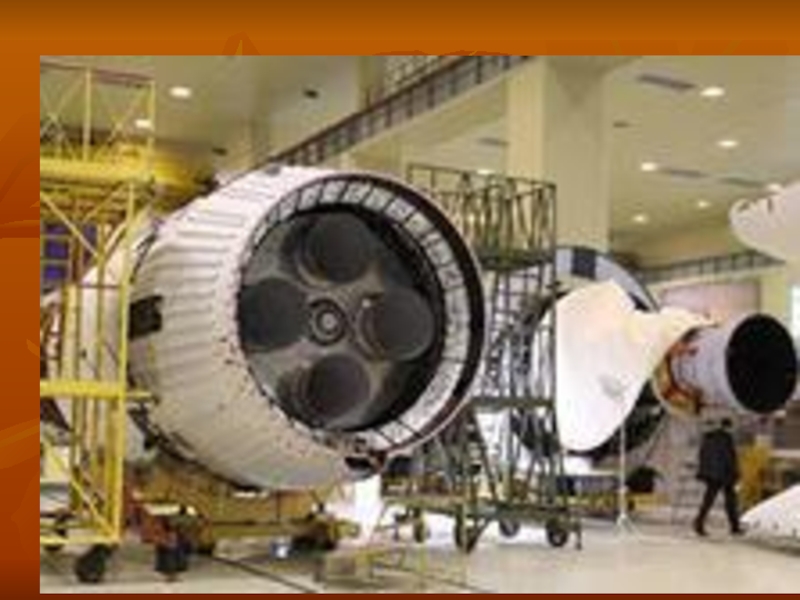

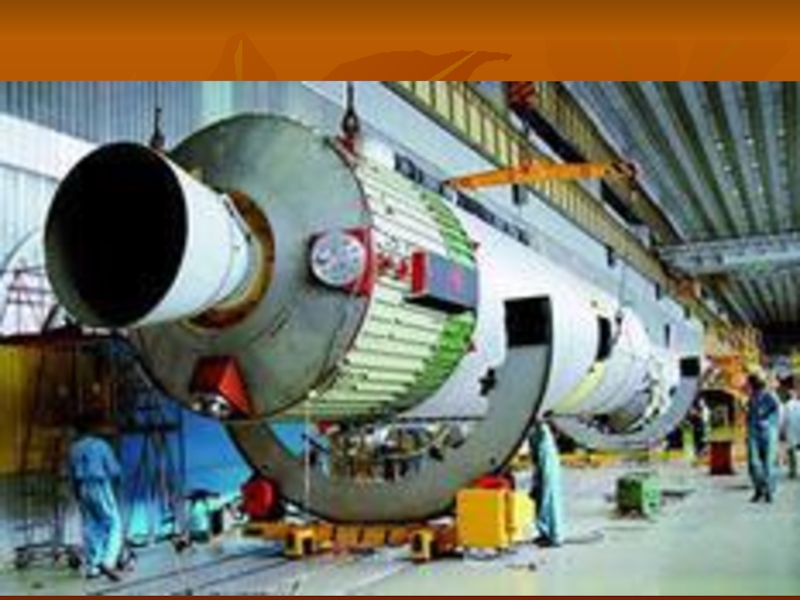

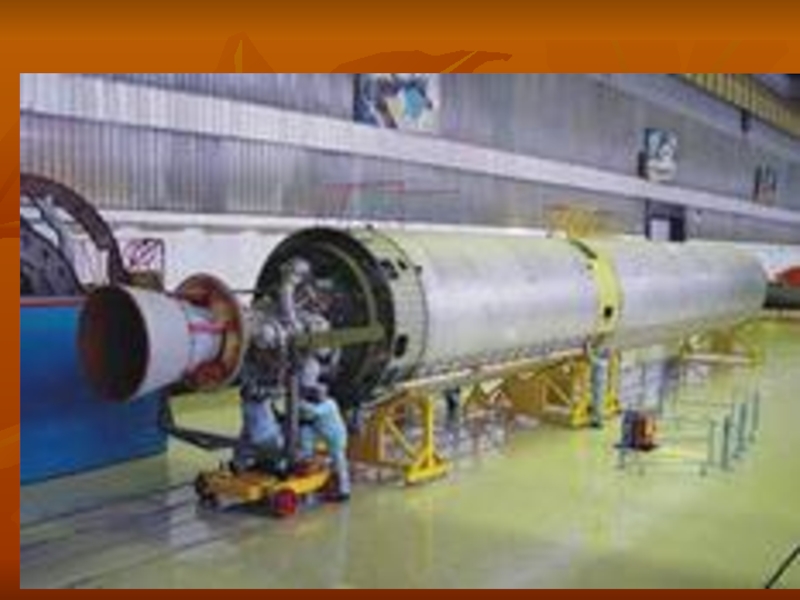

Различные варианты «Ангары» реализуются с помощью различного числа универсальных ракетных модулей (УРМ) (УРМ-1 — для первой ступени, УРМ-2 — для второй и третьей) — один модуль для носителей лёгкого класса («Ангара 1.1» и 1.2), три — для носителя среднего класса («Ангара А3») и пять — для носителя тяжёлого класса («Ангара А5»).

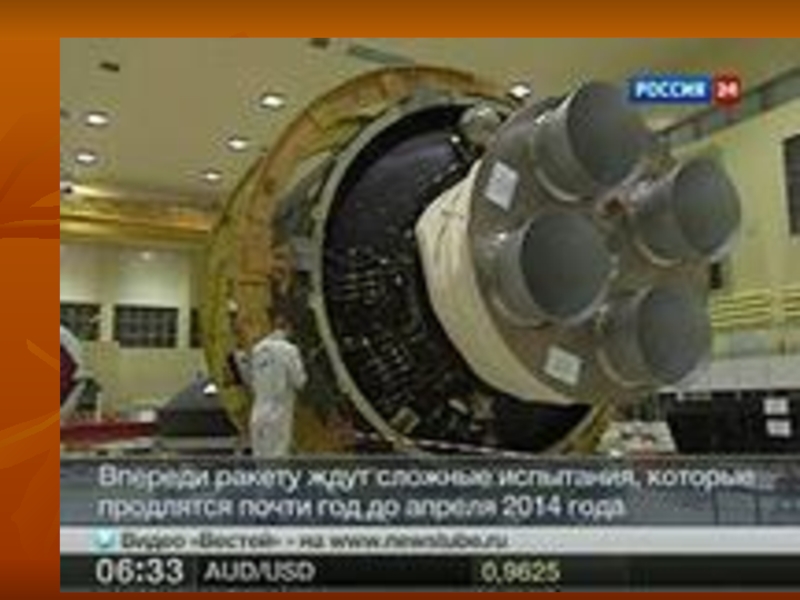

Длина УРМ составляет 25,1 м, диаметр 2,9 м, масса с заправленным топливом 149 тонн. УРМ комплектуется кислородно-керосиновым двигателем РД-191.
На программу потрачено 100 млрд. руб (2013)[2]

геостационарную орбиту полезные нагрузки с территории Российской Федерации (космодром «Плесецк»,

возможный вариант — космодром «Восточный»). В настоящее время ракета-носитель «Протон» запускается только с космодрома «Байконур», расположенного на территории Казахстана.
Из соображений стратегической безопасности комплекс полностью спроектирован и изготовлен кооперацией российских предприятий, находящихся на территории России.
Ликвидация проблем использования тяжёлых РН с токсичным топливом. Традиционно в качестве топлива для «тяжёлых» РН (в СССР/РФ) — использовался гептил, очень токсичное вещество; в наше время данный тип топлива используется на РН Протон-М. В РН «Ангара» будет использоваться экологически чистое топливо на основе керосина; в качестве окислителя будет выступать жидкий кислород; соответственно, такая РН значительно более безопасна при использовании. В будущем возможна сертификация применения РН «Ангары» и для пилотируемых полетов.

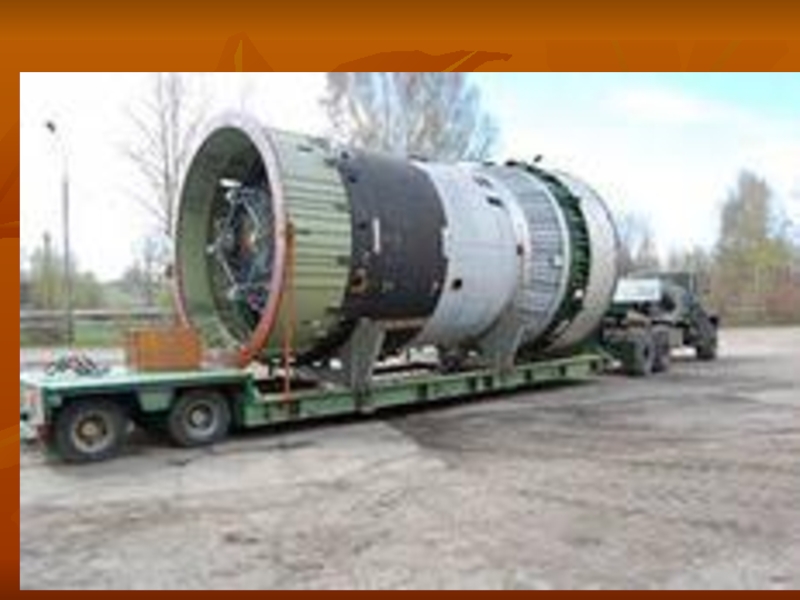

Модульность. Позволит упростить доставку готового изделия по железной дороге к месту старта. Модульная концепция построения позволяет создать целое семейство РН: лёгкого класса (на базе 1-го модуля первой ступени с массой полезной нагрузки на низкой околоземной орбите 1,5 т), тяжёлого (до 35 т, состоящего из 7 универсальных ракетных модулей в составе первой ступени).

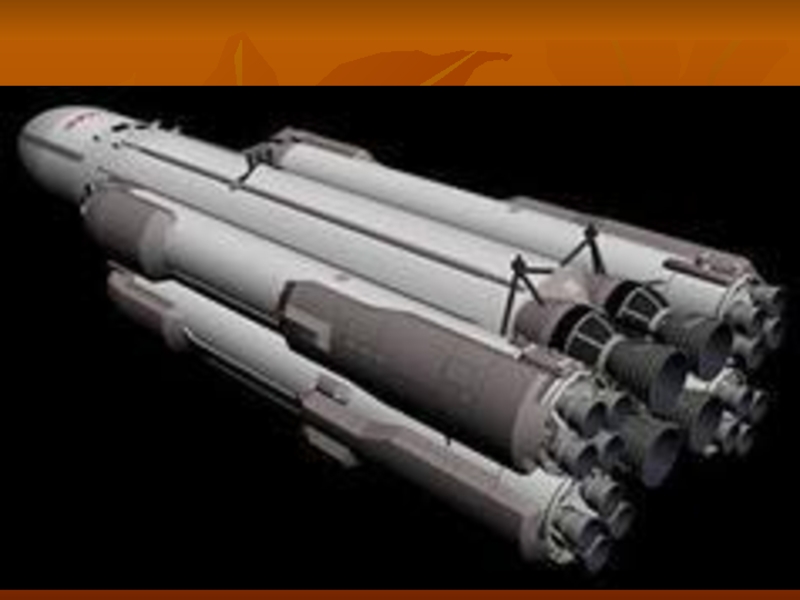

Полезная нагрузка «Ангары А7» — до 35 тонн, что больше, чем у РН «Протон». Данные технические возможности «Ангары А5» позволяют вывести с космодрома Плесецк на геостационарную орбиту полезную нагрузку такой же массы, как и с космодрома Байконур при помощи РН «Протон-М».

ГКНПЦ им. Хруничева занять почти весь российский рынок космических запусков,

создав на основе УРМ единую замену для большинства существующих типов РН, созданных в СССР: — «Протон» (вместо него «Ангара» А5, А7), «Зенит-2» (производится на Украине, вместо него «Ангара А3»), «Циклон-2/3» (снят с производства на Украине, вместо него «Ангара А1.2») и «Космос-3М» (вместо него «Ангара А1.1»). Без замены оставалось бы только семейство ракет-носителей типа Р-7 (Союз/Молния) и небольшие носители. Методология создания унифицированного ряда РН стала основой докторской диссертации первого заместителя Генерального директора ГКНПЦ им. Хруничева А. А. Медведева, защищенной в 1999 году (в 2001 г. А. А. Медведев был назначен Генеральным директором ГКНПЦ имени М. В. Хруничева).[3]

запуски тяжёлых ракет-носителей «Протон» и «Энергия», оказался за пределами Российской

Федерации. Возникла необходимость создания комплекса ракеты-носителя тяжёлого класса, все элементы которого изготавливались бы из российских комплектующих на российской производственной базе, а пуски осуществлялись с космодромов, расположенных на территории России.
В связи с этим, на основании Решения научно-технического совета Военно-космических Сил от 3 августа 1992 г. по вопросу «Средства выведения: состояние и перспективы их модернизации и развития» и Постановления Правительства Российской федерации от 15 сентября 1992 г. был объявлен конкурс на проектирование и создание КРК (космического ракетного комплекса) тяжёлого класса. В конкурсе приняли участие РКК «Энергия» им. академика С. П. Королёва,ГКНПЦ им. М. В. Хруничева и ГРЦ «КБ им. академика В. П. Макеева», которые представили на рассмотрение специально образованной Межведомственной экспертной комиссии несколько вариантов ракет-носителей.

Эта же организация была назначена головным разработчиком комплекса. Отвергнутое предложение

РКК «Энергия» в дальнейшем стало основой для разработки семейства ракет-носителей «Русь-М».
Указом Президента РФ от 06.01.95 г. «О разработке КРК Ангара» работы по созданию ракетного комплекса «Ангара» определены как работы особой государственной важности. В марте вышел приказ Министерства обороны РФ по этому комплексу. 26 августа 1995 г. вышло Постановление Правительства РФ, определившее этапность создания комплекса «Ангара», утвержден генеральный план-график создания комплекса, объёмы его финансирования, а также кооперацию соисполнителей. В постановлении был определен срок начала лётных испытаний комплекса — 2005 год и место — УСК (площадка № 35) космодрома «Плесецк» (недостроенный стартовый комплекс РН «Зенит»), а в перспективе предусматривается использование для пусков РН «Ангара» и космодрома «Свободный». Соисполнителями по отдельным частям и системам были установлены:

двигателям 1-й ступени;
КБ Химавтоматика (Воронеж) — по двигателям 2-й ступени;
ГРЦ КБ им

В. П. Макеева — по топливным бакам;

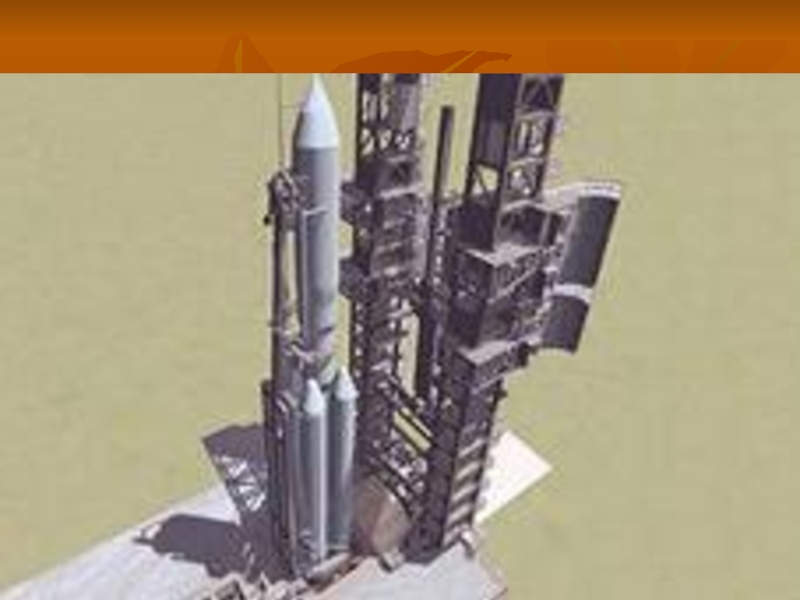

КБ Транспортного машиностроения (ЦЭНКИ НИИСК, Москва) — по наземному стартовому комплексу;
НИИ ХИММАШ (ныне ФКП «НИЦ РКП») — по наземной отработке КРК.
Принятый к разработке проект предусматривал создание двухступенчатой ракеты-носителя пакетной компоновки баков с последовательной работой ступеней с использованием в качестве окислителя жидкого кислорода, а в качестве горючего — на первой ступени керосина, на второй — жидкого водорода. Баки горючего располагались по бокам расположенных по центру баков окислителя. Такая схема неофициально называлась «чебурашкой», поскольку визуально расположенные по бокам большие баки горючего напоминали уши этого мультипликационного персонажа. Двигателем 1-й ступени был принят РД-171, созданный для РН Зенит. Двигатель 2-й ступени — РД-0120, использованный ранее на центральном блоке РН Энергия. Стартовая масса РН — 640 т, масса полезной нагрузки, выводимой на низкую околоземную орбиту с наклонением 63° (с космодрома «Плесецк») — 24,5 т. Выбор двигателя 1-й ступени (РД-171) позволял использовать для запуска стартовые комплексы РН Зенит, в частности дооборудовать соответствующие недостроенные стартовые комплексы на космодроме Плесецк.[4]

принятый в 1995 г. вариант РН «Ангара». Постепенно стала вырисовываться нынешняя

схема ракеты-носителя на базе универсальных ракетных модулей и с использованием керосина в качестве горючего на всех ступенях РН. Без проведения нового конкурса и Научно-технического совета, решением главы Росавиакосмоса Ю. Н. Коптева и с согласия Министерства обороны РФ новая схема была принята к разработке, а РКК Энергия и ГРЦ им. Макеева были исключены из состава соисполнителей.
В декабре 2007 года завершились трехмесячные испытания РН в подмосковном НИИ химического машиностроения.[5]
В сентябре 2008 года в ФКП «НИЦ РКП» (бывший НИИ ХИММАШ, город Пересвет Сергиево-Посадского района Московской области) доставлен УРМ-2 ракеты-носителя «Ангара» для проведения огневых испытаний. Намеченные мероприятия являются частью обязательного цикла подготовки создаваемой ракетно-космической техники.[6]

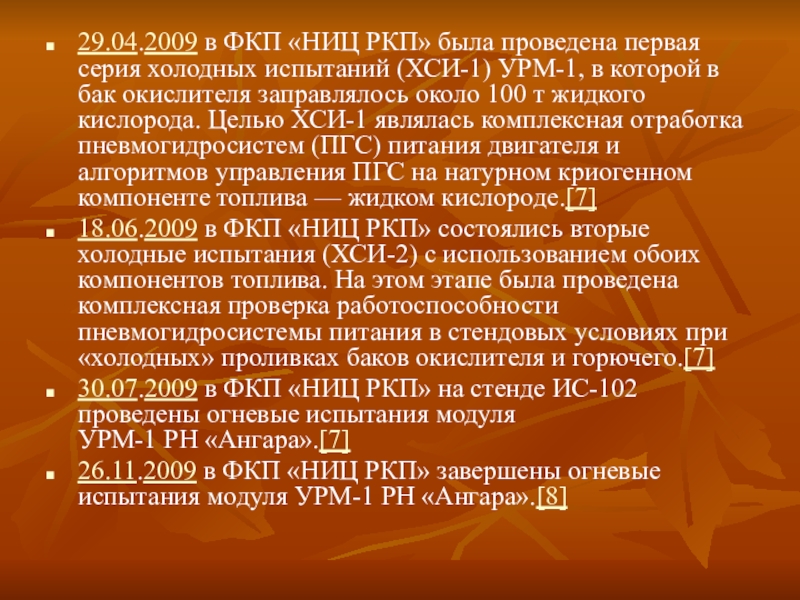

(ХСИ-1) УРМ-1, в которой в бак окислителя заправлялось около 100

т жидкого кислорода. Целью ХСИ-1 являлась комплексная отработка пневмогидросистем (ПГС) питания двигателя и алгоритмов управления ПГС на натурном криогенном компоненте топлива — жидком кислороде.[7]
18.06.2009 в ФКП «НИЦ РКП» состоялись вторые холодные испытания (ХСИ-2) с использованием обоих компонентов топлива. На этом этапе была проведена комплексная проверка работоспособности пневмогидросистемы питания в стендовых условиях при «холодных» проливках баков окислителя и горючего.[7]

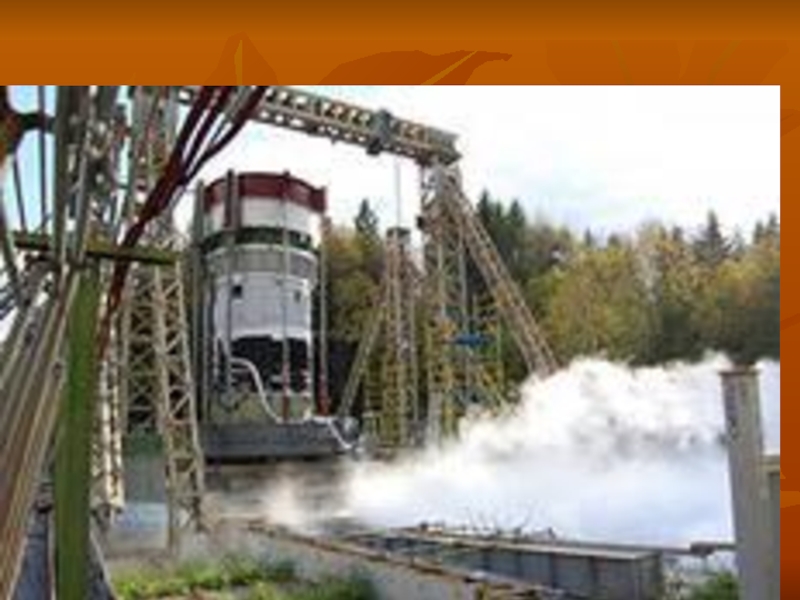

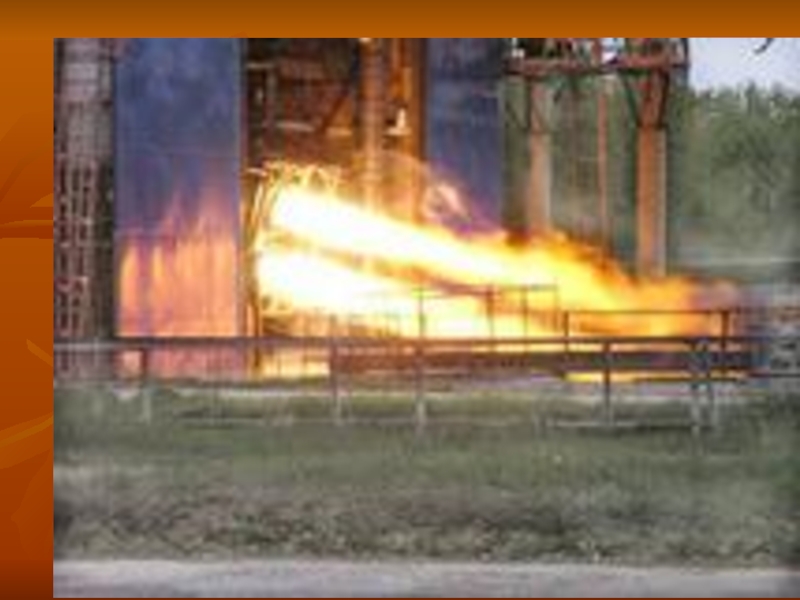

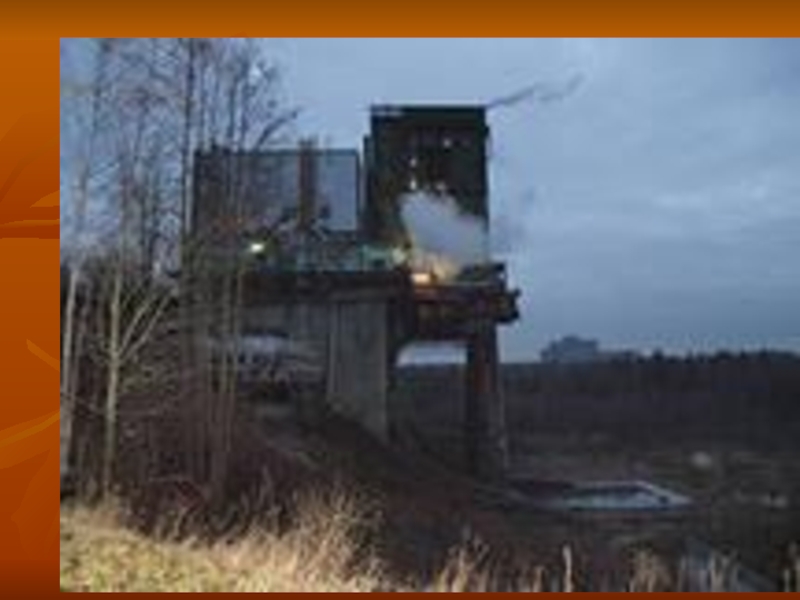

30.07.2009 в ФКП «НИЦ РКП» на стенде ИС-102 проведены огневые испытания модуля УРМ-1 РН «Ангара».[7]
26.11.2009 в ФКП «НИЦ РКП» завершены огневые испытания модуля УРМ-1 РН «Ангара».[8]

ракетного модуля УРМ-2 РН «Ангара». Основная цель огневого стендового испытания —

комплексная проверка и подтверждение работоспособности пневмогидросистем изделия в стендовых условиях при совместной работе с двигателем РД-0124А-И с воспроизведением режимов работы двигательной установки по циклограмме полёта. Огневые стендовые испытания являются заключительным этапом наземной отработки УРМ-2 перед лётными испытаниями.[9]
23.05.2011 межведомственной комиссией (МВК), образованной совместным решением Космических войск Министерства обороны РФ и Федерального космического агентства, подписан Акт МВК, в котором констатировано, что двигатель РД-191 успешно завершил стадию наземной отработки и пригоден для использования в составе семейства ракет-носителей «Ангара»[10]

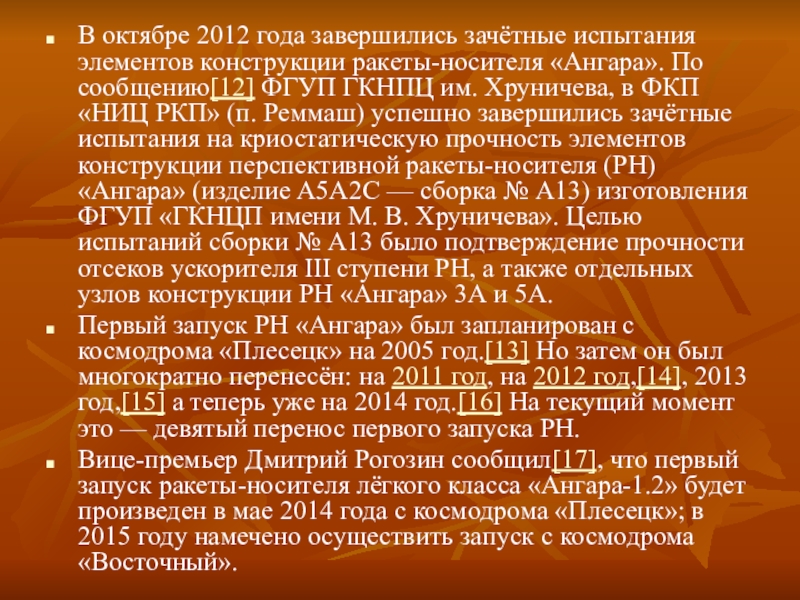

В апреле 2012 года Центр судоремонта «Звёздочка» успешно провёл заводские испытания первого агрегата лёгкого класса весом 197 т, из двух транспортно-установочных агрегатов, для стартовых комплексов РН «Ангара»[11]Оборудование предназначено для транспортировки и установки ракет лёгкого и тяжёлого классов на старте.

«Ангара». По сообщению[12] ФГУП ГКНПЦ им. Хруничева, в ФКП «НИЦ РКП»

(п. Реммаш) успешно завершились зачётные испытания на криостатическую прочность элементов конструкции перспективной ракеты-носителя (РН) «Ангара» (изделие А5А2С — сборка № А13) изготовления ФГУП «ГКНЦП имени М. В. Хруничева». Целью испытаний сборки № А13 было подтверждение прочности отсеков ускорителя III ступени РН, а также отдельных узлов конструкции РН «Ангара» 3А и 5А.
Первый запуск РН «Ангара» был запланирован с космодрома «Плесецк» на 2005 год.[13] Но затем он был многократно перенесён: на 2011 год, на 2012 год,[14], 2013 год,[15] а теперь уже на 2014 год.[16] На текущий момент это — девятый перенос первого запуска РН.
Вице-премьер Дмитрий Рогозин сообщил[17], что первый запуск ракеты-носителя лёгкого класса «Ангара-1.2» будет произведен в мае 2014 года с космодрома «Плесецк»; в 2015 году намечено осуществить запуск с космодрома «Восточный».

с космодрома «Плесецк».[18]

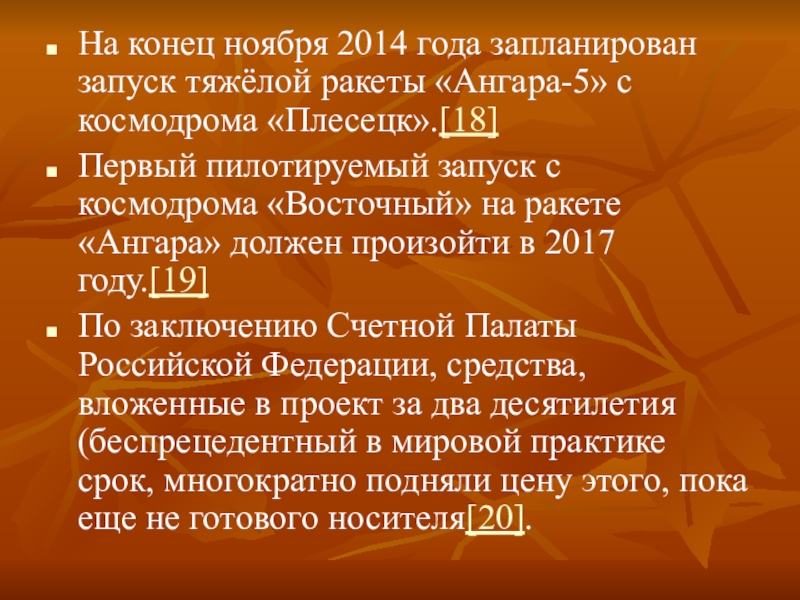

Первый пилотируемый запуск с космодрома «Восточный» на ракете

«Ангара» должен произойти в 2017 году.[19]
По заключению Счетной Палаты Российской Федерации, средства, вложенные в проект за два десятилетия (беспрецедентный в мировой практике срок, многократно подняли цену этого, пока еще не готового носителя[20].

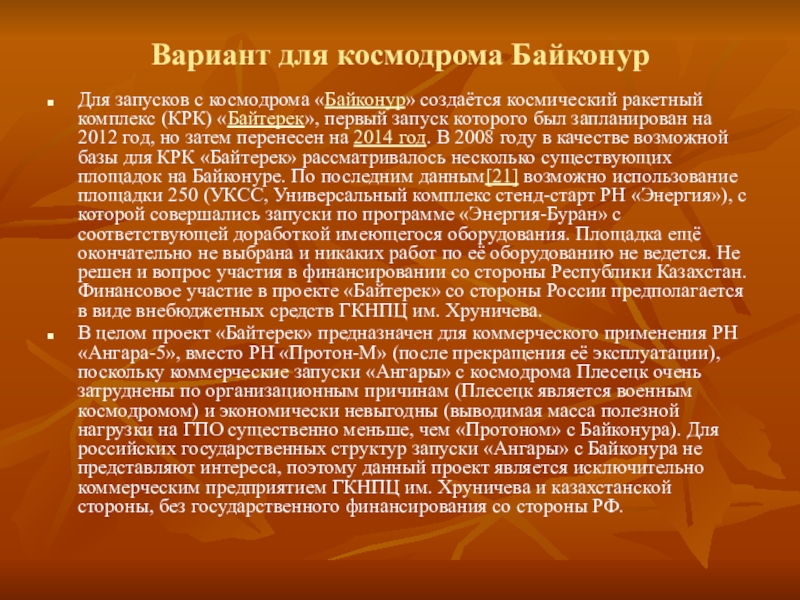

космический ракетный комплекс (КРК) «Байтерек», первый запуск которого был запланирован

на 2012 год, но затем перенесен на 2014 год. В 2008 году в качестве возможной базы для КРК «Байтерек» рассматривалось несколько существующих площадок на Байконуре. По последним данным[21] возможно использование площадки 250 (УКСС, Универсальный комплекс стенд-старт РН «Энергия»), с которой совершались запуски по программе «Энергия-Буран» с соответствующей доработкой имеющегося оборудования. Площадка ещё окончательно не выбрана и никаких работ по её оборудованию не ведется. Не решен и вопрос участия в финансировании со стороны Республики Казахстан. Финансовое участие в проекте «Байтерек» со стороны России предполагается в виде внебюджетных средств ГКНПЦ им. Хруничева.
В целом проект «Байтерек» предназначен для коммерческого применения РН «Ангара-5», вместо РН «Протон-М» (после прекращения её эксплуатации), поскольку коммерческие запуски «Ангары» с космодрома Плесецк очень затруднены по организационным причинам (Плесецк является военным космодромом) и экономически невыгодны (выводимая масса полезной нагрузки на ГПО существенно меньше, чем «Протоном» с Байконура). Для российских государственных структур запуски «Ангары» с Байконура не представляют интереса, поэтому данный проект является исключительно коммерческим предприятием ГКНПЦ им. Хруничева и казахстанской стороны, без государственного финансирования со стороны РФ.

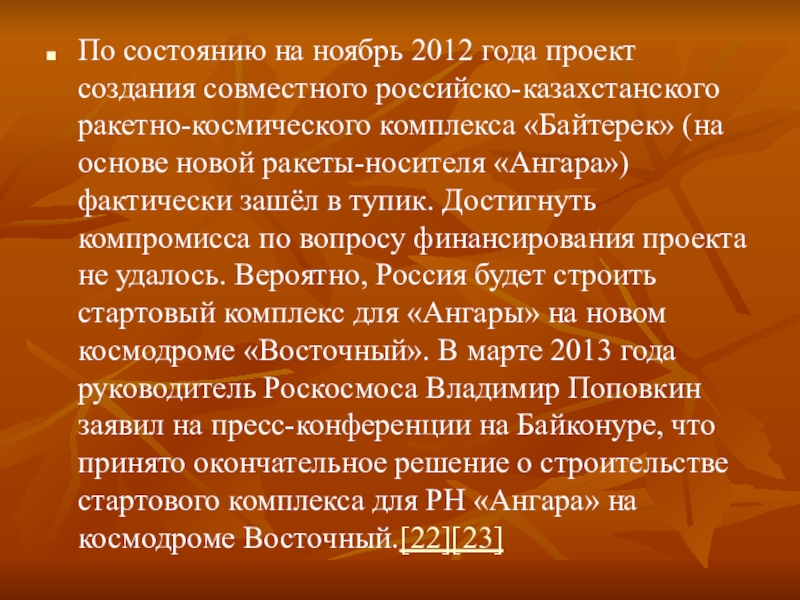

ракетно-космического комплекса «Байтерек» (на основе новой ракеты-носителя «Ангара») фактически зашёл

в тупик. Достигнуть компромисса по вопросу финансирования проекта не удалось. Вероятно, Россия будет строить стартовый комплекс для «Ангары» на новом космодроме «Восточный». В марте 2013 года руководитель Роскосмоса Владимир Поповкин заявил на пресс-конференции на Байконуре, что принято окончательное решение о строительстве стартового комплекса для РН «Ангара» на космодроме Восточный.[22][23]

KSLV-1, в котором активно используются наработки по «Ангаре». С южнокорейской

стороны заказчиком проекта выступает Корейский институт аэрокосмических исследований (KARI). С российской стороны в проекте участвуют ГКНПЦ имени М. В. Хруничева, НПО «Энергомаш» и Конструкторское бюро транспортного машиностроения.

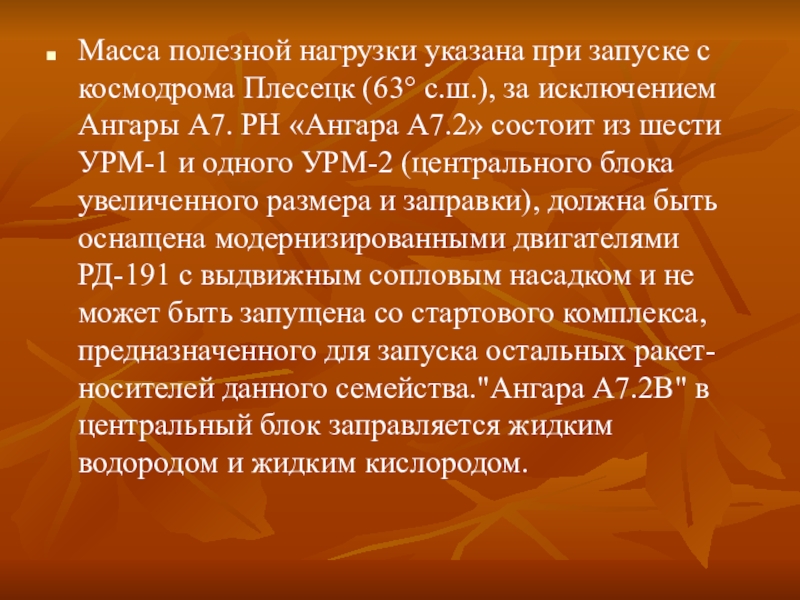

с.ш.), за исключением Ангары А7. РН «Ангара А7.2» состоит из шести УРМ-1 и

одного УРМ-2 (центрального блока увеличенного размера и заправки), должна быть оснащена модернизированными двигателями РД-191 с выдвижным сопловым насадком и не может быть запущена со стартового комплекса, предназначенного для запуска остальных ракет-носителей данного семейства."Ангара А7.2В" в центральный блок заправляется жидким водородом и жидким кислородом.

выводимой на ГСО полезной нагрузке являются: модульная РН Falcon, французская Ариан-6 (первые

2 ступени РДТТ), китайская РН CZ-11(РДТТ). «Союз-2» занимает промежуточное положение между «Ангара 1.2» и «Ангара А3».

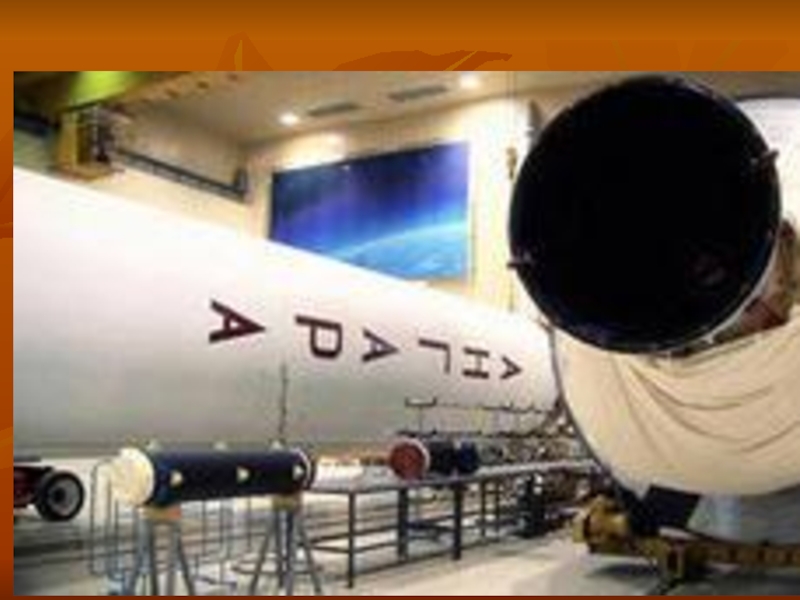

РН «Ангара» производится с широким использованием полимерных композиционных материалов, доля композитов на 20 % выше, чем в «Протоне-М». [25]

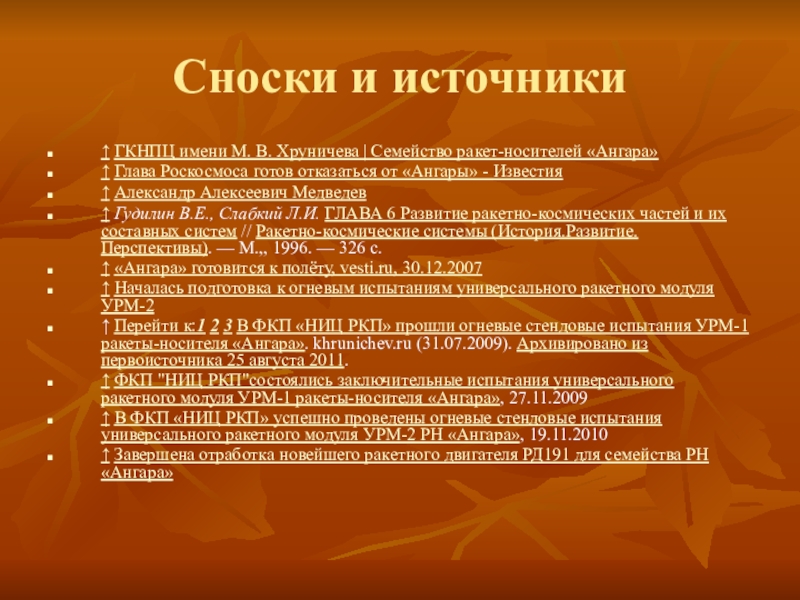

Роскосмоса готов отказаться от «Ангары» - Известия
↑ Александр Алексеевич Медведев
↑ Гудилин В.Е.,

Слабкий Л.И. ГЛАВА 6 Развитие ракетно-космических частей и их составных систем // Ракетно-космические системы (История.Развитие.Перспективы). — М.,, 1996. — 326 с.

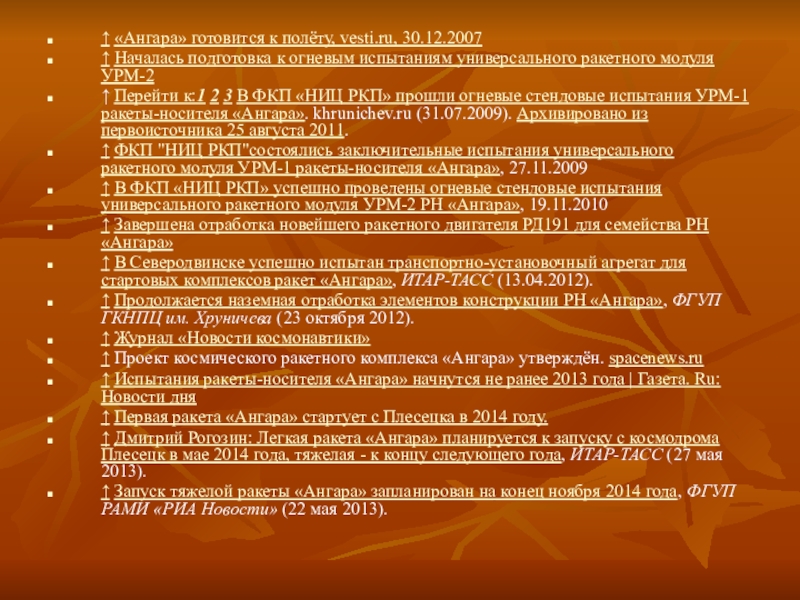

↑ «Ангара» готовится к полёту, vesti.ru, 30.12.2007
↑ Началась подготовка к огневым испытаниям универсального ракетного модуля УРМ-2
↑ Перейти к:1 2 3 В ФКП «НИЦ РКП» прошли огневые стендовые испытания УРМ-1 ракеты-носителя «Ангара». khrunichev.ru (31.07.2009). Архивировано из первоисточника 25 августа 2011.
↑ ФКП "НИЦ РКП"состоялись заключительные испытания универсального ракетного модуля УРМ-1 ракеты-носителя «Ангара», 27.11.2009
↑ В ФКП «НИЦ РКП» успешно проведены огневые стендовые испытания универсального ракетного модуля УРМ-2 РН «Ангара», 19.11.2010
↑ Завершена отработка новейшего ракетного двигателя РД191 для семейства РН «Ангара»

«Ангара», ИТАР-ТАСС (13.04.2012).
↑ Продолжается наземная отработка элементов конструкции РН «Ангара», ФГУП ГКНПЦ им. Хруничева (23 октября

2012).
↑ Журнал «Новости космонавтики»
↑ Проект космического ракетного комплекса «Ангара» утверждён. spacenews.ru
↑ Испытания ракеты-носителя «Ангара» начнутся не ранее 2013 года | Газета. Ru: Новости дня
↑ Первая ракета «Ангара» стартует с Плесецка в 2014 году.
↑ Дмитрий Рогозин: Легкая ракета «Ангара» планируется к запуску с космодрома Плесецк в мае 2014 года, тяжелая - к концу следующего года, ИТАР-ТАСС (27 мая 2013).
↑ Запуск тяжелой ракеты «Ангара» запланирован на конец ноября 2014 года, ФГУП РАМИ «РИА Новости» (22 мая 2013).
↑ Дмитрий Рогозин: Первый пилотируемый запуск с космодрома Восточный на ракете "Ангара" должен произойти, как и планировалось, в 2017 году, ИТАР-ТАСС (10 июня 2013).
↑ Счетная палата проверила эффективность использования государственных ресурсов на развитие космической деятельности, Счетная палата Российской Федерации (9 сентября 2013).
↑ «Байтерек» определяет свое место на земле и в космосе
↑ России и Казахстану не удалось согласовать условия строительства на космодроме нового стартового комплекса
↑ Соглашение о строительстве площадки для запуска ракет с Казахстаном подписано давно, но России она нужна для старта легких ракет, а Казахстану — для тяжелых
↑ Гудилин В.Е., Слабкий Л.И. Ракетно-космические системы (История.Развитие.Перспективы). — М.,, 1996. — 326 с.

исходный текст]

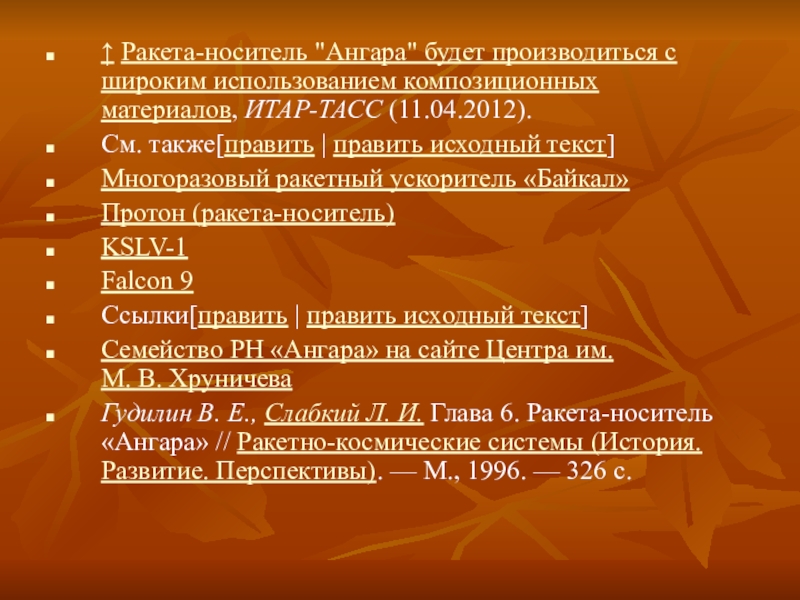

Многоразовый ракетный ускоритель «Байкал»
