Слайд 1
Артроскопия – что это такое?
Выполнил студент 5 курса педиатрического факультета
Березин
Павел
Архангельск 2019
Слайд 2О чем мы сегодня будем говорить?
Определение;
История;
Что необходимо для проведения артроскопии
Показания
и противопоказания;
Преимущества и недостатки;

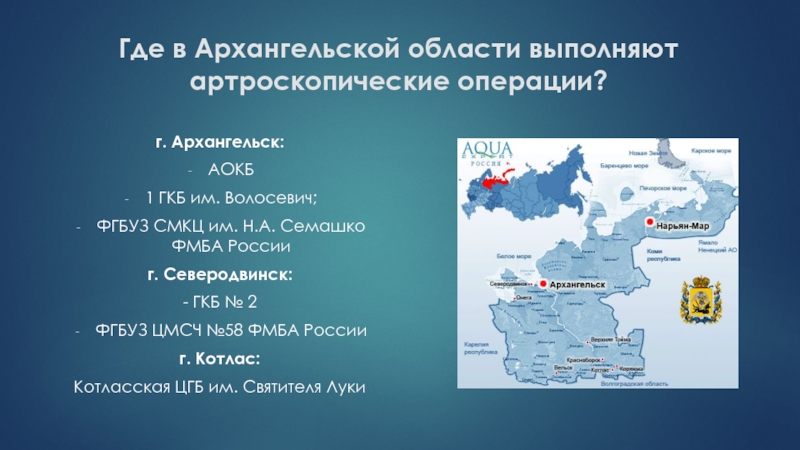

Где выполняют артроскопию в Архангельской области
Импиджмент-синдром.

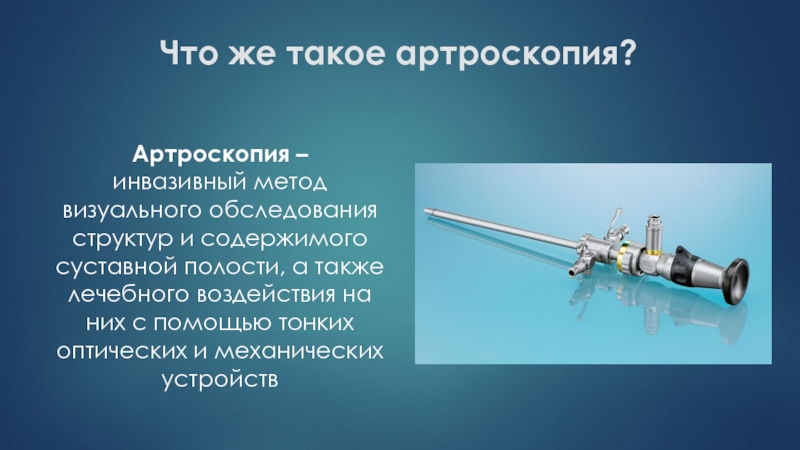

Слайд 3Что же такое артроскопия?
Артроскопия –
инвазивный метод визуального обследования структур
и содержимого суставной полости, а также лечебного воздействия на них
с помощью тонких оптических и механических устройств
Слайд 4Истоки развития метода
В своем развитии эндоскопия прошла через несколько стадий,
характеризовавшихся совершенствованием оптических приборов и появлением новых методов диагностики и
лечения.
До определённого времени осмотр внутренних органов без хирургического вмешательства был невозможен. Врачам были доступны только такие неинвазивные методы исследования внутренних органов, как пальпация, перкуссия и аускультация.
Слайд 5Истоки развития метода
Первые попытки применения эндоскопии были предприняты уже в
конце XVIII века, но это были опасные и неосуществимые попытки.
Только в 1806 году Филипп Боззини (Ph.Bozzini), считающийся в настоящее время изобретателем эндоскопа, сконструировал аппарат для исследования прямой кишки и полости матки. Аппарат представлял собой жесткую трубку с системой линз и зеркал, а источником света была свеча.

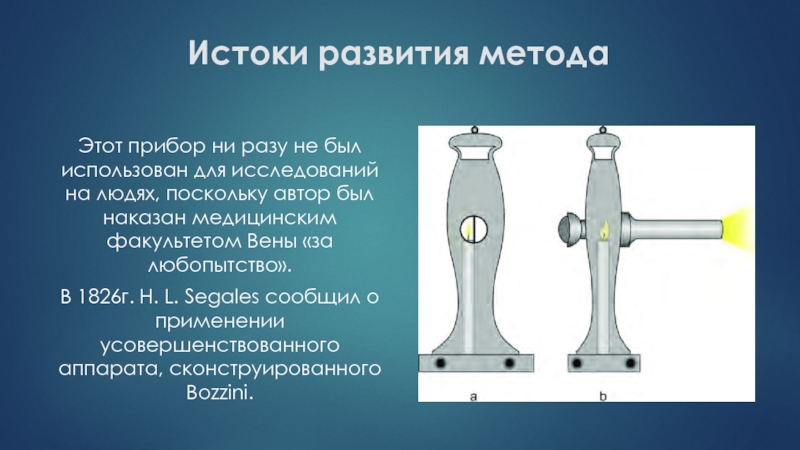

Слайд 6Истоки развития метода
Этот прибор ни разу не был использован для
исследований на людях, поскольку автор был наказан медицинским факультетом Вены
«за любопытство».
В 1826г. H. L. Segales сообщил о применении усовершенствованного аппарата, сконструированного Bozzini.

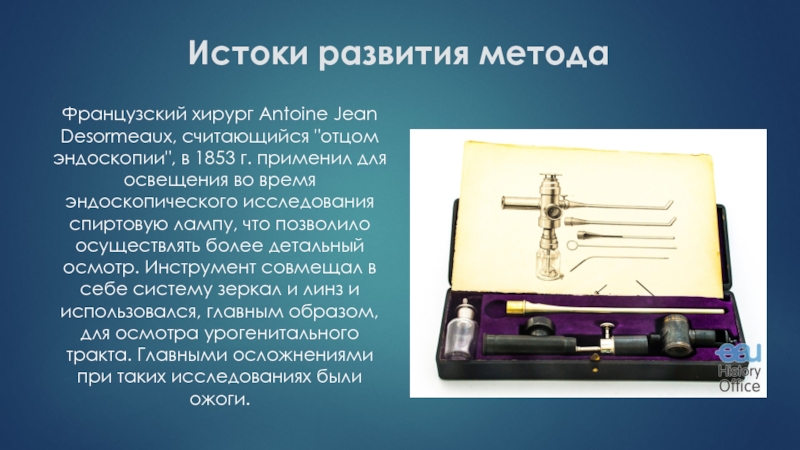

Слайд 7Истоки развития метода
Французский хирург Antoine Jean Desormeaux, считающийся "отцом эндоскопии",
в 1853 г. применил для освещения во время эндоскопического исследования
спиртовую лампу, что позволило осуществлять более детальный осмотр. Инструмент совмещал в себе систему зеркал и линз и использовался, главным образом, для осмотра урогенитального тракта. Главными осложнениями при таких исследованиях были ожоги.

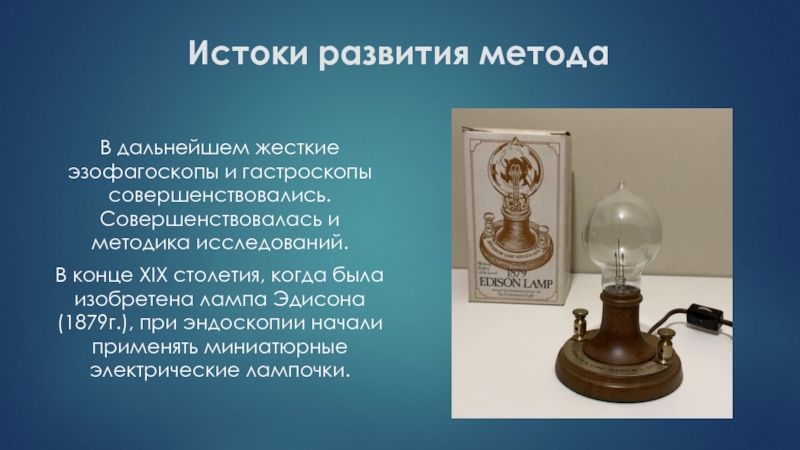

Слайд 8Истоки развития метода
В дальнейшем жесткие эзофагоскопы и гастроскопы совершенствовались. Совершенствовалась
и методика исследований.
В конце XIX столетия, когда была изобретена лампа
Эдисона (1879г.), при эндоскопии начали применять миниатюрные электрические лампочки.
Слайд 9Первый шаги
В 1918 году японский профессор Kenji Takagi предпринял первые
попытки осмотреть полость сустава у животных, а затем провел эксперименты
на трупах. При этом он использовал цистоскоп.
В 1920 году он впервые выполнил диагностическую артроскопию больному с туберкулезным артритом, а также создал собственный артроскоп, однако его диаметр (7,3 мм.) был настолько велик, что не нашел практического применения

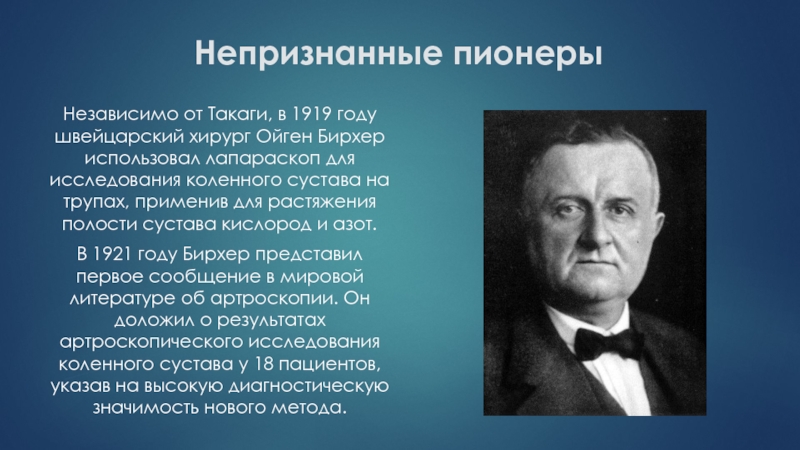

Слайд 10Непризнанные пионеры
Независимо от Такаги, в 1919 году швейцарский хирург Ойген
Бирхер использовал лапараскоп для исследования коленного сустава на трупах, применив
для растяжения полости сустава кислород и азот.
В 1921 году Бирхер представил первое сообщение в мировой литературе об артроскопии. Он доложил о результатах артроскопического исследования коленного сустава у 18 пациентов, указав на высокую диагностическую значимость нового метода.
Слайд 11Непризнанные пионеры
Необходимо отметить, что еще в 1912 году датский врач
Северин Нордентофт на 41 конгрессе Немецкого Сообщества Хирургов уже сообщал
о возможностях проведения диагностической артроскопии коленного сустава.
Однако неизвестно, проводил ли он анатомические исследования на умерших или работал с живыми пациентами

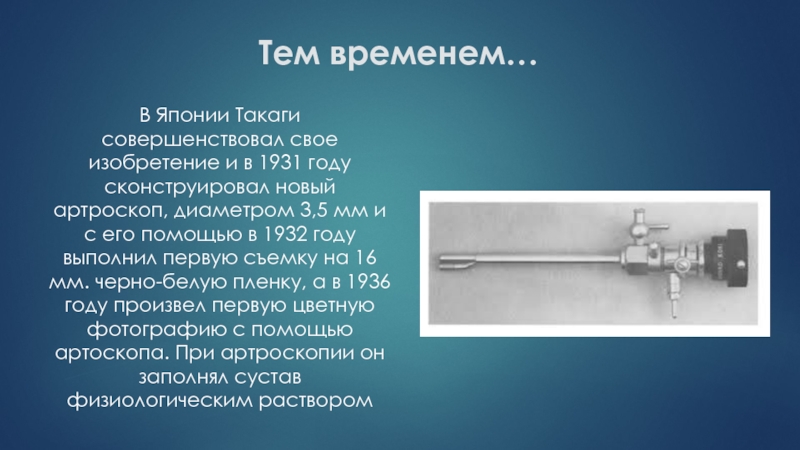

Слайд 12Тем временем…
В Японии Такаги совершенствовал свое изобретение и в 1931
году сконструировал новый артроскоп, диаметром 3,5 мм и с его
помощью в 1932 году выполнил первую съемку на 16 мм. черно-белую пленку, а в 1936 году произвел первую цветную фотографию с помощью артоскопа. При артроскопии он заполнял сустав физиологическим раствором

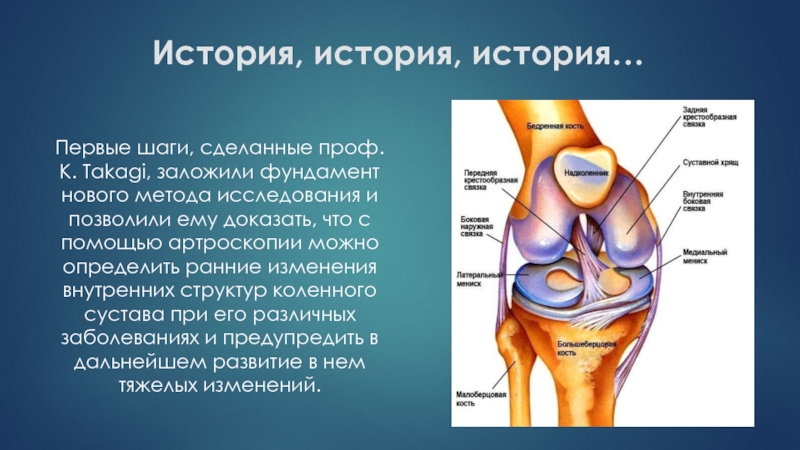

Слайд 13История, история, история…
Первые шаги, сделанные проф. К. Takagi, заложили фундамент
нового метода исследования и позволили ему доказать, что с помощью
артроскопии можно определить ранние изменения внутренних структур коленного сустава при его различных заболеваниях и предупредить в дальнейшем развитие в нем тяжелых изменений.
Слайд 14История, история, история…
В 1939 г. Takagi сообщил о применении артроскопии
для осмотра голеностопного и плечевого суставов, пораженных туберкулезом. В дальнейшем
из-за технических трудностей он отказался от исследования других суставов и применял артроскопию только для осмотра полости коленного сустава. Это объясняется тем, что имевшиеся в то время модели артроскопа не позволяли осмотреть другие, более мелкие суставы.

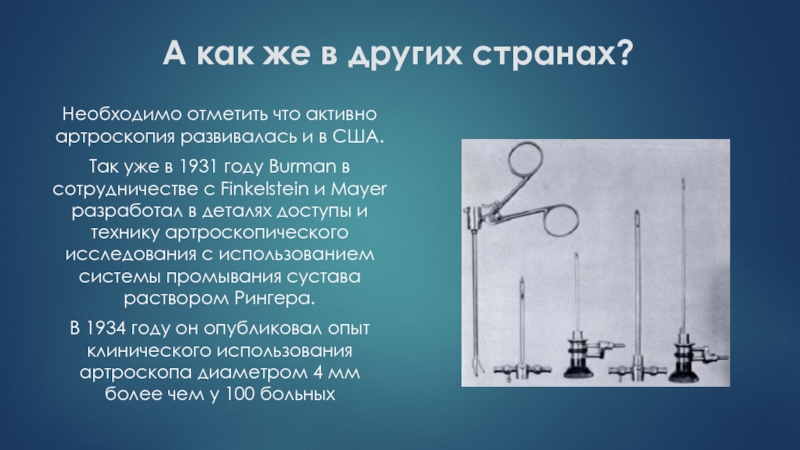

Слайд 15А как же в других странах?
Необходимо отметить что активно артроскопия
развивалась и в США.
Так уже в 1931 году Burman в
сотрудничестве с Finkelstein и Mayer разработал в деталях доступы и технику артроскопического исследования с использованием системы промывания сустава раствором Рингера.
В 1934 году он опубликовал опыт клинического использования артроскопа диаметром 4 мм более чем у 100 больных
Слайд 16История, история, история…
Мировая научная общественность встретила эти сообщения с большим
скептицизмом, но исследования энтузиастов продолжались и были вынуждено прерваны из-за
начавшейся второй мировой войны

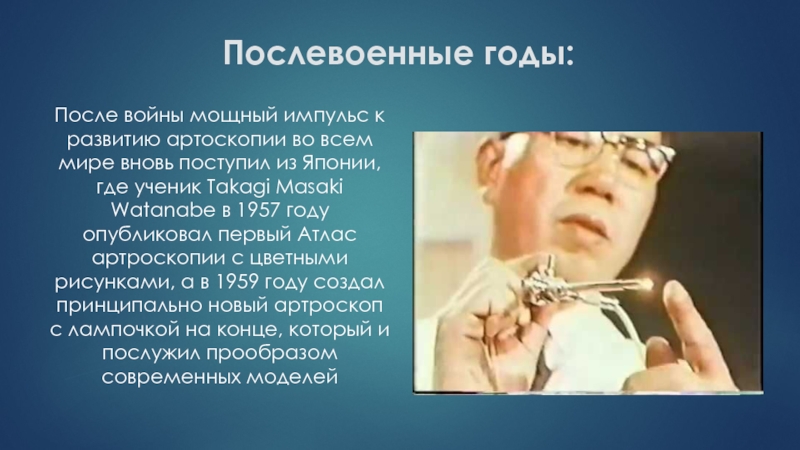

Слайд 17Послевоенные годы:
После войны мощный импульс к развитию артоскопии во всем
мире вновь поступил из Японии, где ученик Takagi Masaki Watanabe
в 1957 году опубликовал первый Атлас артроскопии с цветными рисунками, а в 1959 году создал принципально новый артроскоп с лампочкой на конце, который и послужил прообразом современных моделей

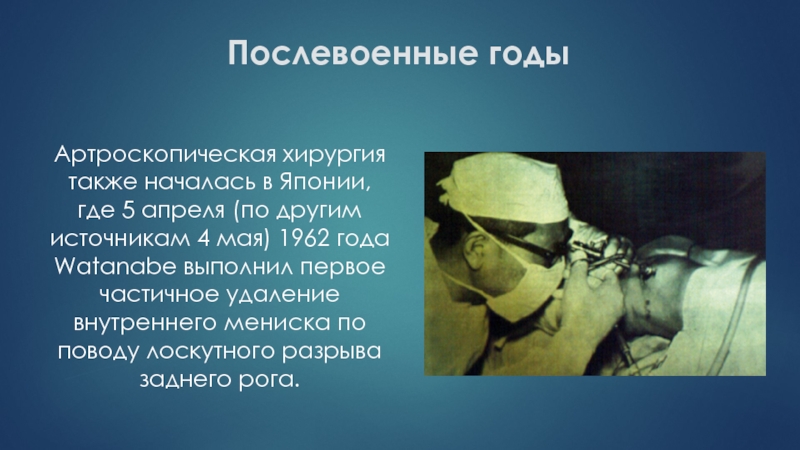

Слайд 18Послевоенные годы
Артроскопическая хирургия также началась в Японии, где 5 апреля
(по другим источникам 4 мая) 1962 года Watanabe выполнил первое
частичное удаление внутреннего мениска по поводу лоскутного разрыва заднего рога.
Слайд 19Послевоенные годы:
А в 1969 году было издано второй издание Атласа,
иллюстрированное уже эндоскопическими фотографиями. Данный атлас являлся очень ценным пособием:
в нем в ярких цветных фотографиях с дополнительными пояснительными рисунками были показаны различные заболевания и повреждения коленного сустава, он быстро стал настольной книгой каждого хирурга-эндоскописта

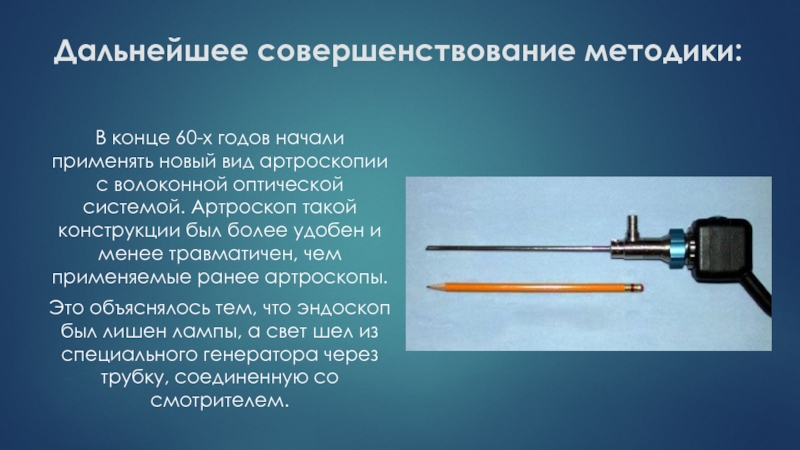

Слайд 20Дальнейшее совершенствование методики:
В конце 60-х годов начали применять новый вид
артроскопии с волоконной оптической системой. Артроскоп такой конструкции был более
удобен и менее травматичен, чем применяемые ранее артроскопы.
Это объяснялось тем, что эндоскоп был лишен лампы, а свет шел из специального генератора через трубку, соединенную со смотрителем.

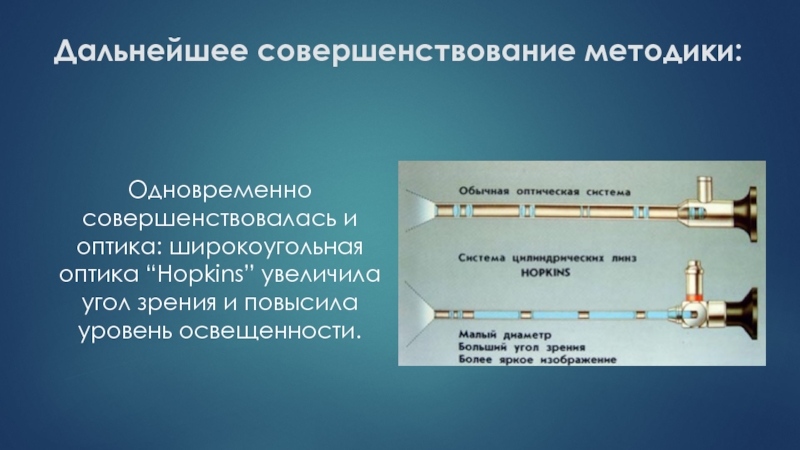

Слайд 21Дальнейшее совершенствование методики:
Одновременно совершенствовалась и оптика: широкоугольная оптика “Hopkins” увеличила
угол зрения и повысила уровень освещенности.
Слайд 22Дальнейшее совершенствование методики:
Успехи обновленной артроскопии нашли признание медицинской общественности.
Наступил
период распространения опыта отдельных специалистов по артроскопии среди широкого круга
травматологов и ортопедов.

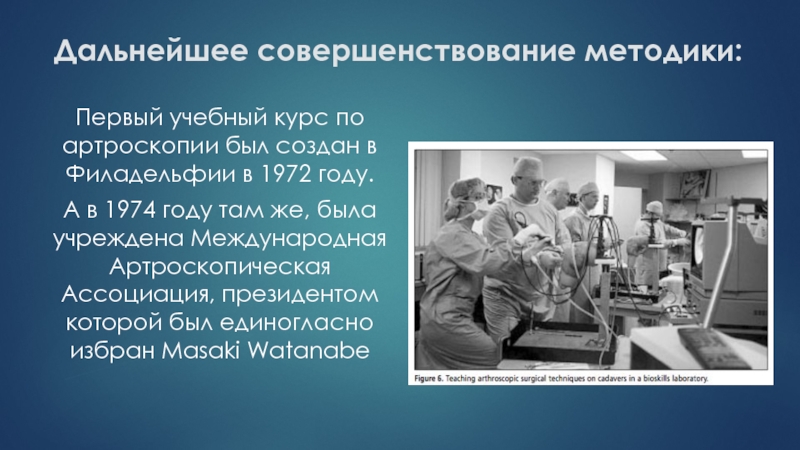

Слайд 23Дальнейшее совершенствование методики:
Первый учебный курс по артроскопии был создан в
Филадельфии в 1972 году.
А в 1974 году там же,
была учреждена Международная Артроскопическая Ассоциация, президентом которой был единогласно избран Masaki Watanabe

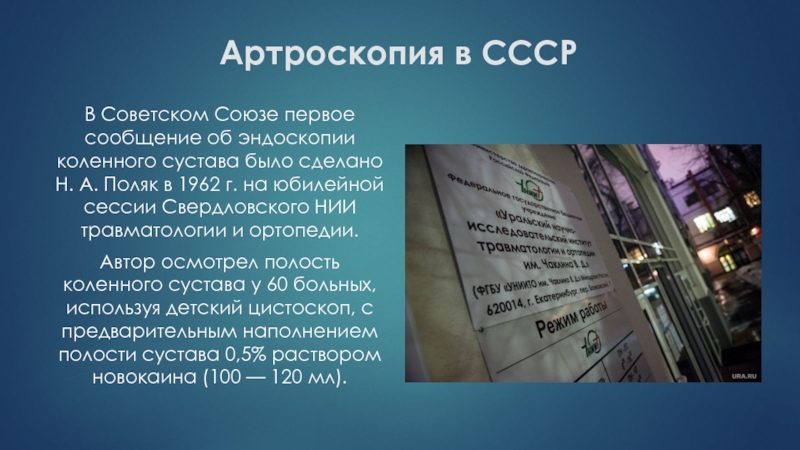

Слайд 24Артроскопия в СССР
В Советском Союзе первое сообщение об эндоскопии коленного
сустава было сделано Н. А. Поляк в 1962 г. на
юбилейной сессии Свердловского НИИ травматологии и ортопедии.
Автор осмотрел полость коленного сустава у 60 больных, используя детский цистоскоп, с предварительным наполнением полости сустава 0,5% раствором новокаина (100 — 120 мл).

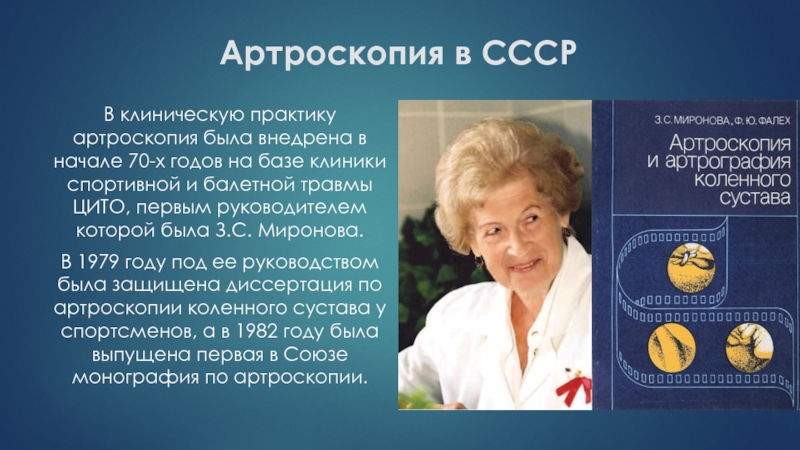

Слайд 25Артроскопия в СССР
В клиническую практику артроскопия была внедрена в начале
70-х годов на базе клиники спортивной и балетной травмы ЦИТО,
первым руководителем которой была З.С. Миронова.
В 1979 году под ее руководством была защищена диссертация по артроскопии коленного сустава у спортсменов, а в 1982 году была выпущена первая в Союзе монография по артроскопии.
Слайд 26Артроскопия в России
В 90-е годы артроскопия в России бурно развивалась
и продвигалась усилиями многих известных ортопедов и травматологов.
В 1996
году было организовано научно-практическое Российское Артроскопическое Общество, президентом которого был избран академик С.П. Миронов

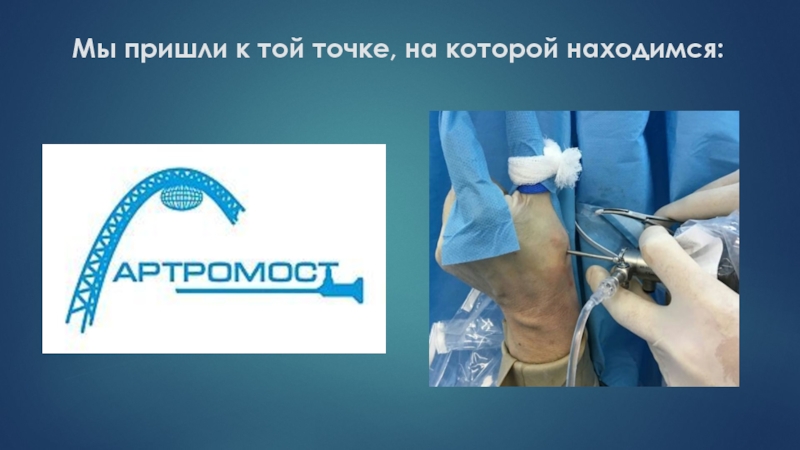

Слайд 27Мы пришли к той точке, на которой находимся:

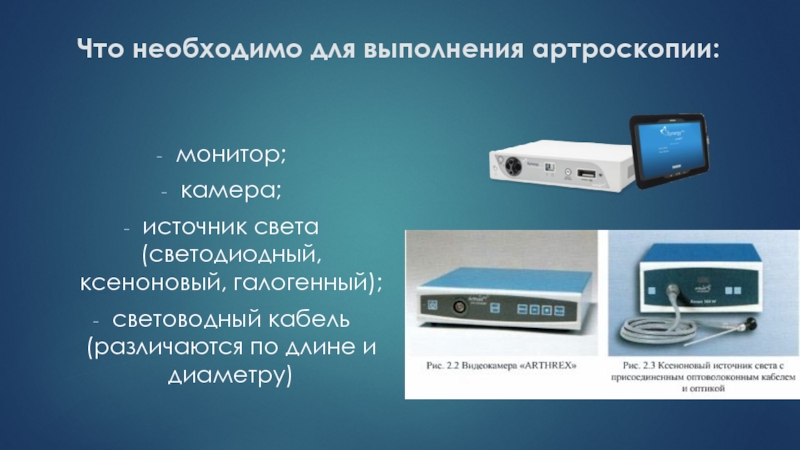

Слайд 28Что необходимо для выполнения артроскопии:
монитор;
камера;
источник света (светодиодный, ксеноновый, галогенный);
световодный кабель
(различаются по длине и диаметру)

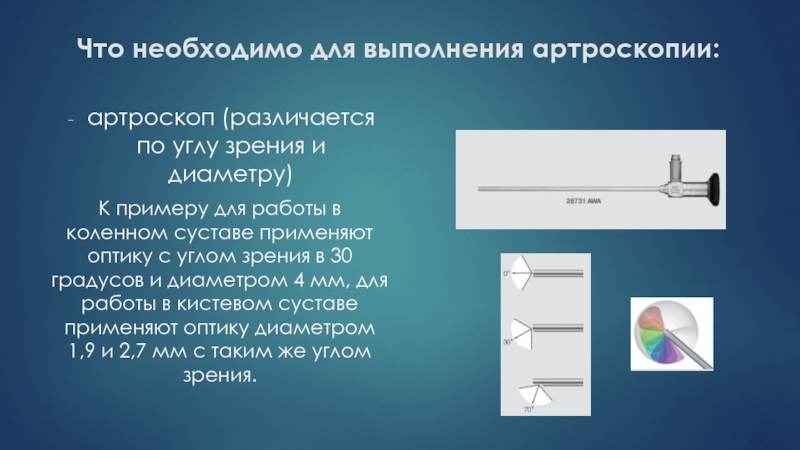

Слайд 29Что необходимо для выполнения артроскопии:
артроскоп (различается по углу зрения и
диаметру)
К примеру для работы в коленном суставе применяют оптику с
углом зрения в 30 градусов и диаметром 4 мм, для работы в кистевом суставе применяют оптику диаметром 1,9 и 2,7 мм с таким же углом зрения.

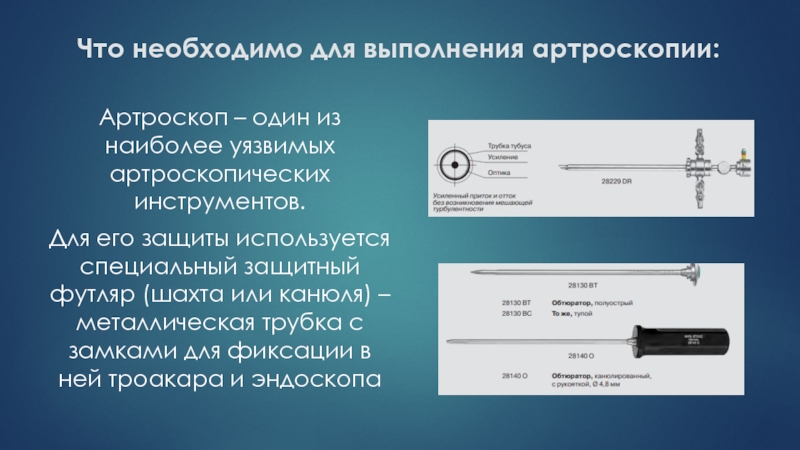

Слайд 30Что необходимо для выполнения артроскопии:
Артроскоп – один из наиболее уязвимых
артроскопических инструментов.
Для его защиты используется специальный защитный футляр (шахта или
канюля) – металлическая трубка с замками для фиксации в ней троакара и эндоскопа
Слайд 31Что необходимо для выполнения артроскопии:

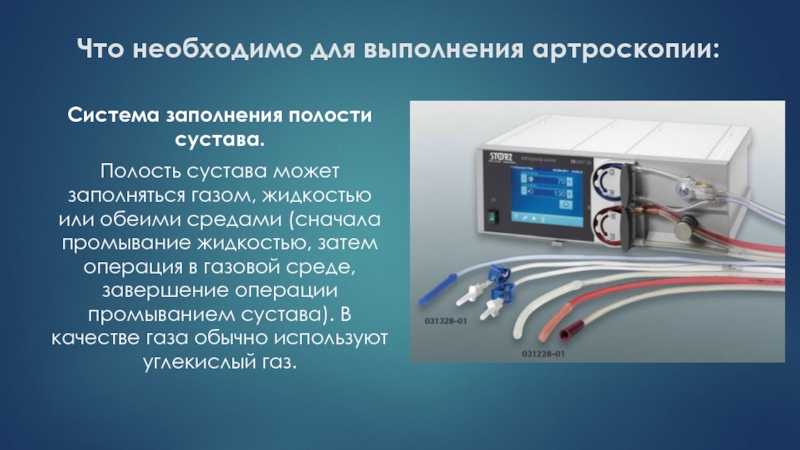

Система заполнения полости сустава.
Полость сустава может
заполняться газом, жидкостью или обеими средами (сначала промывание жидкостью, затем
операция в газовой среде, завершение операции промыванием сустава). В качестве газа обычно используют углекислый газ.
Слайд 32Что необходимо для выполнения артроскопии:

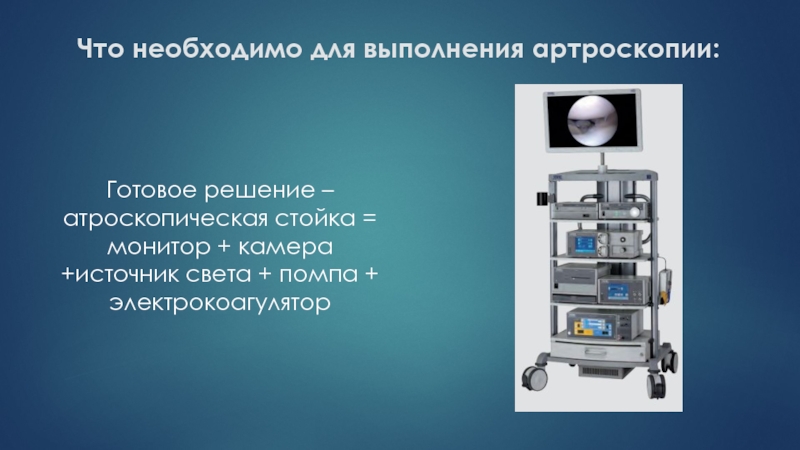

Готовое решение – атроскопическая стойка =
монитор + камера +источник света + помпа + электрокоагулятор

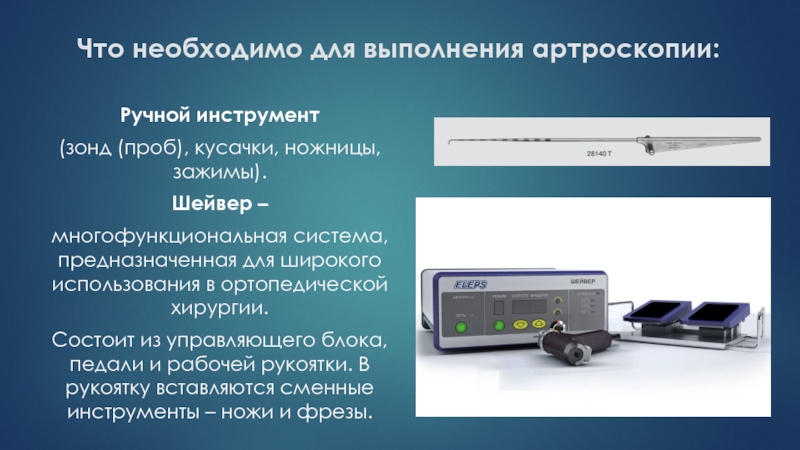

Слайд 33Что необходимо для выполнения артроскопии:
Ручной инструмент
(зонд (проб), кусачки, ножницы, зажимы).
Шейвер
–
многофункциональная система, предназначенная для широкого использования в ортопедической хирургии.
Состоит из управляющего блока, педали и рабочей рукоятки. В рукоятку вставляются сменные инструменты – ножи и фрезы.

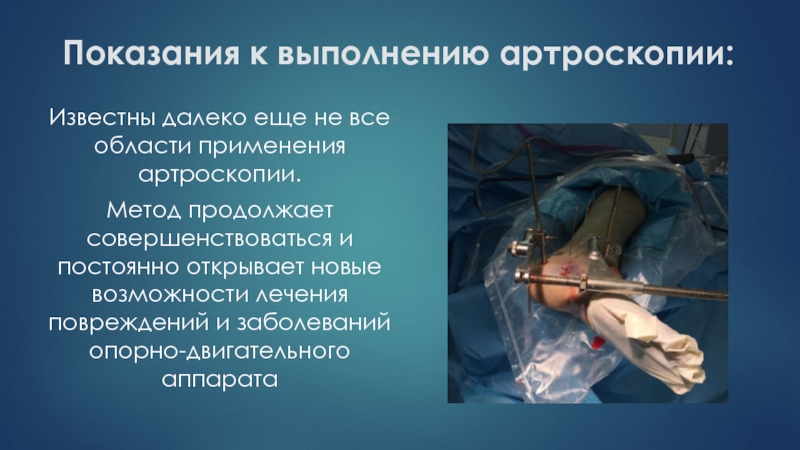

Слайд 34Показания к выполнению артроскопии:
Известны далеко еще не все области применения
артроскопии.
Метод продолжает совершенствоваться и постоянно открывает новые возможности лечения повреждений
и заболеваний опорно-двигательного аппарата
Слайд 35Показания к выполнению артроскопии (А.П. Трачук 2000):
Неясный клинический диагноз.
Оценка предполагаемого
повреждения и определение сопутствующих изменений в суставе.
Внутрисуставная артроскопическая операция
Контрольная артроскопия
для оценки репаративных процессов внутрисуставных структур
Повторная артроскопия при рецидиве симптоматики
Повторная артроскопия при появлении новых симптомов
Слайд 36Противопоказания к выполнению артроскопии
(А.П. Трачук 2000):
Абсолютные противопоказания:
Костный или фиброзный
анкилоз (нр. артроскопия коленного сустава возможна при наличии в нем
сгибательных движений с амплитудой минимум 60 градусов);
Инфицированные раны или гнойно-воспалительные заболевания кожи и подкожной клетчатки в области сустава или конечности
Относительные противопоказания:
Открытые повреждения и свежие обширные разрывы капсульно-связочного аппарата сустава, нарушающие герметичность суставной капсулы
Слайд 37Преимущества:
- Малая инвазивая;
Косметичность;
Быстрая реабилитация
Малая кровопотеря
Возможность проведения в амбулаторных условиях
Слайд 38Недостатки:
Доступна не везде;
Высокая стоимость;
Необходимость покупки дорогостоящего оборудования и комплектующих;
Длительная кривая
обучения

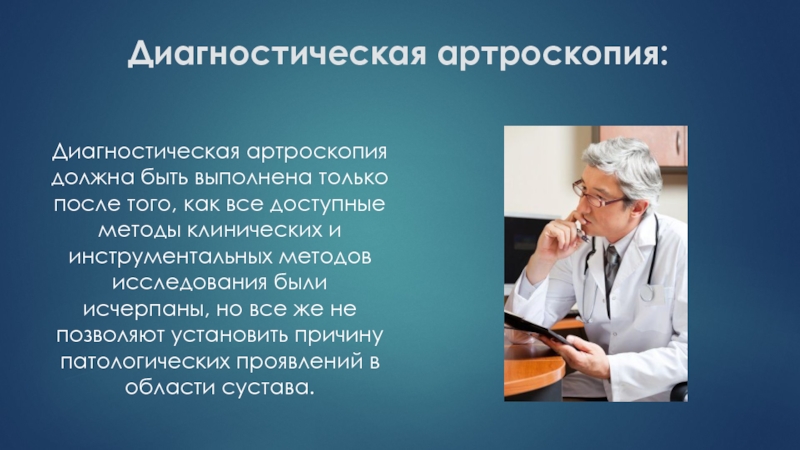

Слайд 39Диагностическая артроскопия:
Диагностическая артроскопия должна быть выполнена только после того, как
все доступные методы клинических и инструментальных методов исследования были исчерпаны,
но все же не позволяют установить причину патологических проявлений в области сустава.

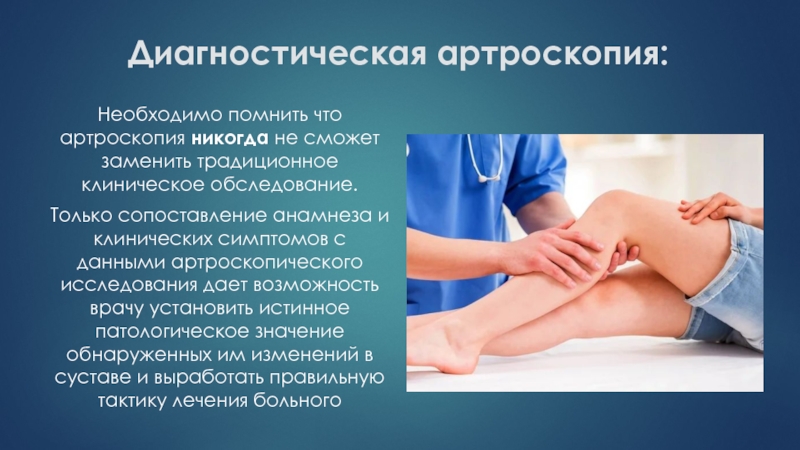

Слайд 40Диагностическая артроскопия:
Необходимо помнить что артроскопия никогда не сможет заменить традиционное
клиническое обследование.
Только сопоставление анамнеза и клинических симптомов с данными артроскопического
исследования дает возможность врачу установить истинное патологическое значение обнаруженных им изменений в суставе и выработать правильную тактику лечения больного

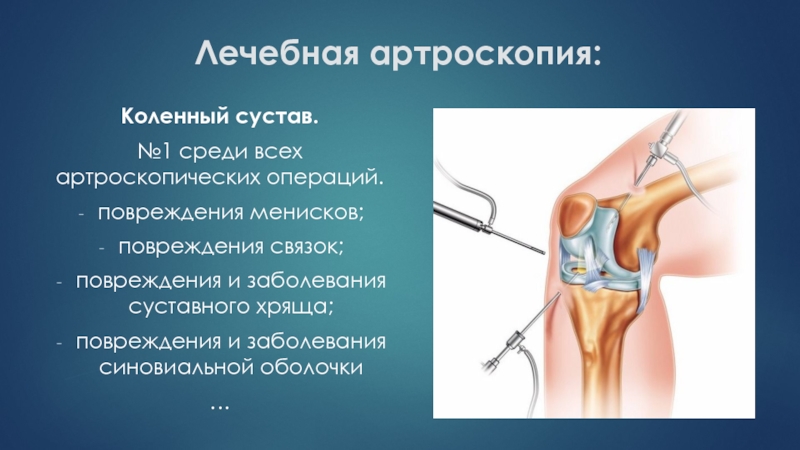

Слайд 41Лечебная артроскопия:
Коленный сустав.
№1 среди всех артроскопических операций.
повреждения менисков;
повреждения связок;
повреждения и
заболевания суставного хряща;
повреждения и заболевания синовиальной оболочки
…

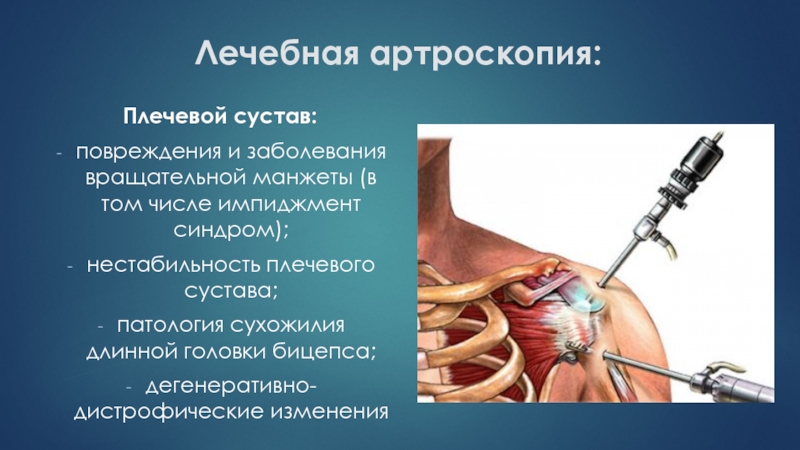

Слайд 42Лечебная артроскопия:
Плечевой сустав:
повреждения и заболевания вращательной манжеты (в том числе
импиджмент синдром);
нестабильность плечевого сустава;
патология сухожилия длинной головки бицепса;
дегенеративно-дистрофические изменения
Слайд 43Лечебная артроскопия:

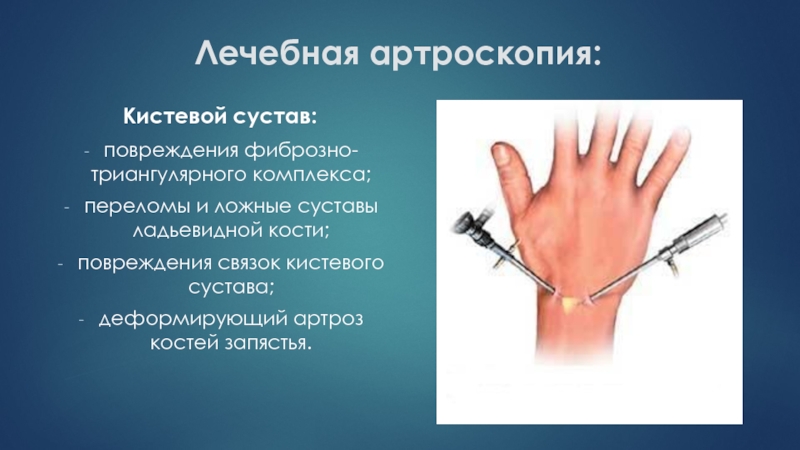

Кистевой сустав:
повреждения фиброзно-триангулярного комплекса;
переломы и ложные суставы ладьевидной кости;
повреждения
связок кистевого сустава;
деформирующий артроз костей запястья.

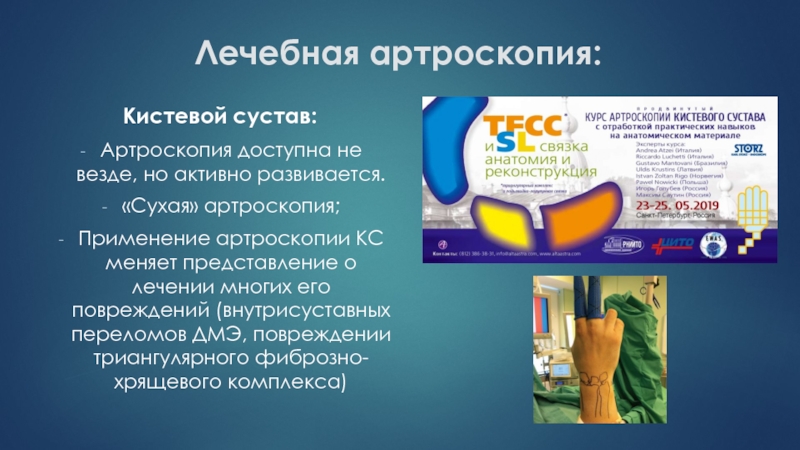

Слайд 44Лечебная артроскопия:
Кистевой сустав:
Артроскопия доступна не везде, но активно развивается.
«Сухая» артроскопия;
Применение
артроскопии КС меняет представление о лечении многих его повреждений (внутрисуставных
переломов ДМЭ, повреждении триангулярного фиброзно-хрящевого комплекса)

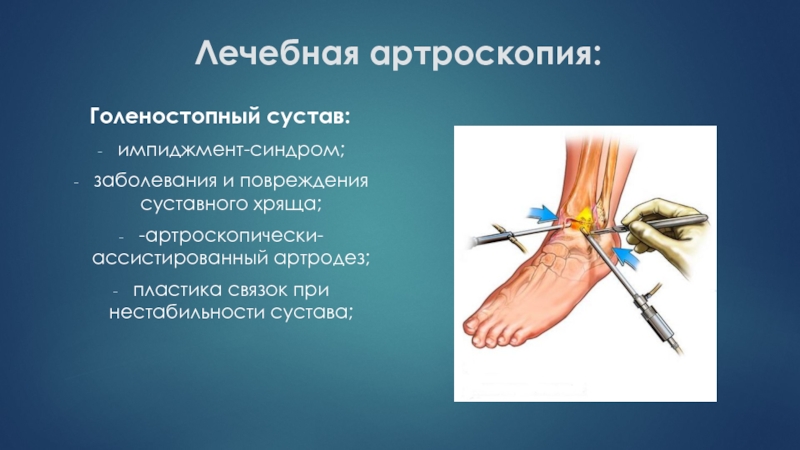

Слайд 45Лечебная артроскопия:
Голеностопный сустав:
импиджмент-синдром;
заболевания и повреждения суставного хряща;
-артроскопически-ассистированный артродез;
пластика связок при
нестабильности сустава;
Слайд 46Лечебная артроскопия:
Голеностопный сустав:
Доступна не везде (По СЗ на поток поставлена
в РНИИТО им Вредена – доктор Сорокин);
В Архангельске впервые выполнил
доктор Данилов в 2016 году (1 ГКБ)
Для артроскопии можно использовать инструментарий, используемый при операциях на коленном суставе.

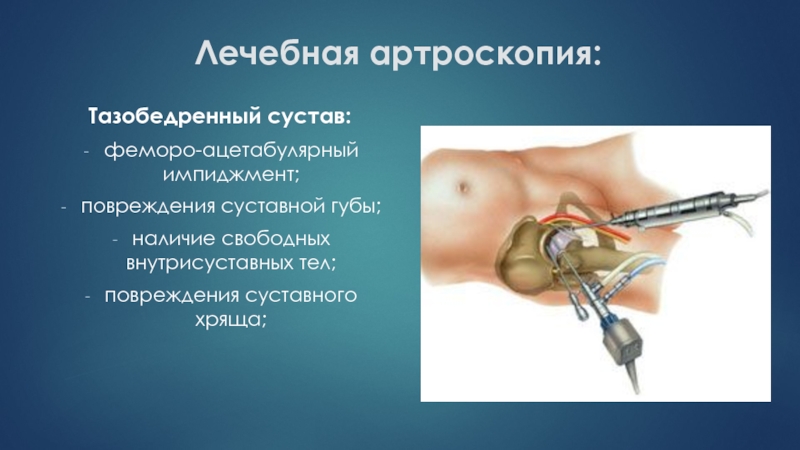

Слайд 47Лечебная артроскопия:
Тазобедренный сустав:
феморо-ацетабулярный импиджмент;
повреждения суставной губы;
наличие свободных внутрисуставных тел;
повреждения суставного
хряща;
Слайд 48Лечебная артроскопия:
Тазобедренный сустав:
Используется еще реже (По СЗ на поток поставлена
в РНИИТО им Вредена – доктор Богопольский)
Среди достоинств – сохранение
кровоснабжения головки.
Среди недостатков – длительность (укладка занимает порядка 40 минут, сама операция – 2-3 часа)
Слайд 49Лечебная артроскопия:

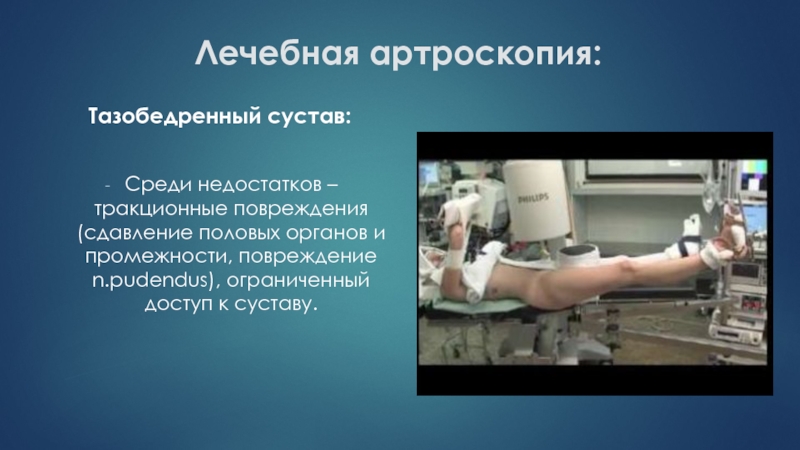

Тазобедренный сустав:
Среди недостатков – тракционные повреждения (сдавление половых органов
и промежности, повреждение n.pudendus), ограниченный доступ к суставу.

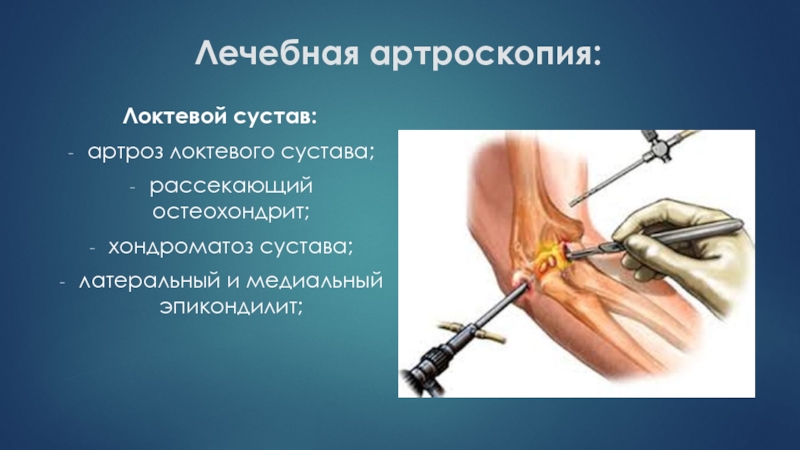

Слайд 50Лечебная артроскопия:
Локтевой сустав:
артроз локтевого сустава;
рассекающий остеохондрит;
хондроматоз сустава;
латеральный и медиальный эпикондилит;
Слайд 51Лечебная артроскопия:

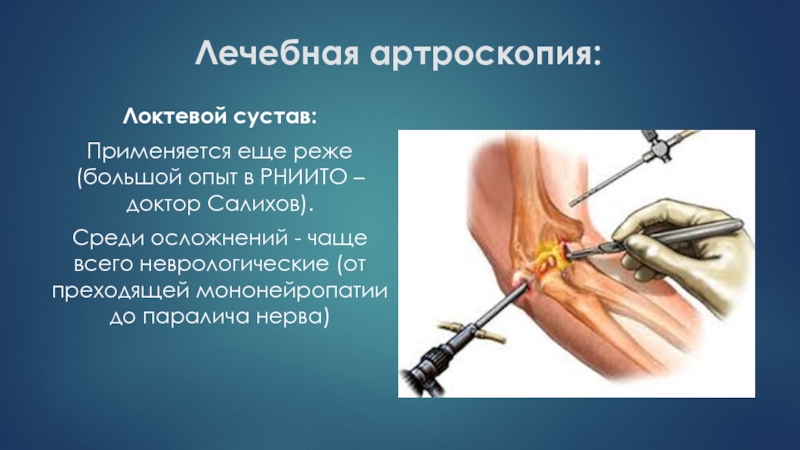

Локтевой сустав:
Применяется еще реже (большой опыт в РНИИТО –
доктор Салихов).
Среди осложнений - чаще всего неврологические (от преходящей мононейропатии
до паралича нерва)

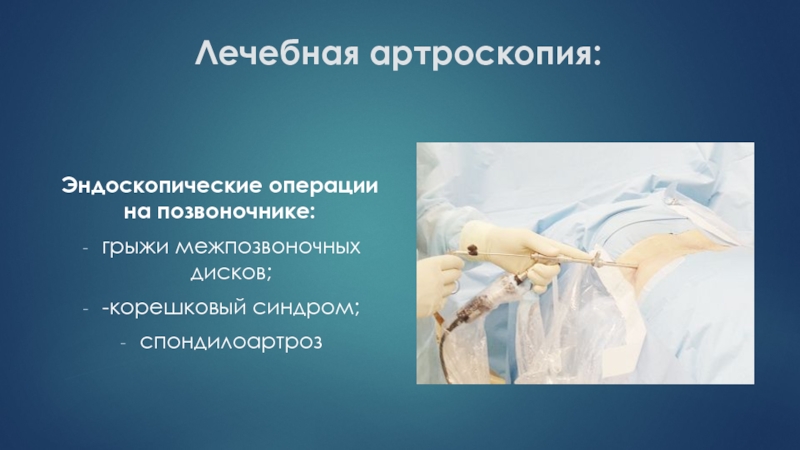

Слайд 52Лечебная артроскопия:
Эндоскопические операции на позвоночнике:
грыжи межпозвоночных дисков;
-корешковый синдром;
спондилоартроз

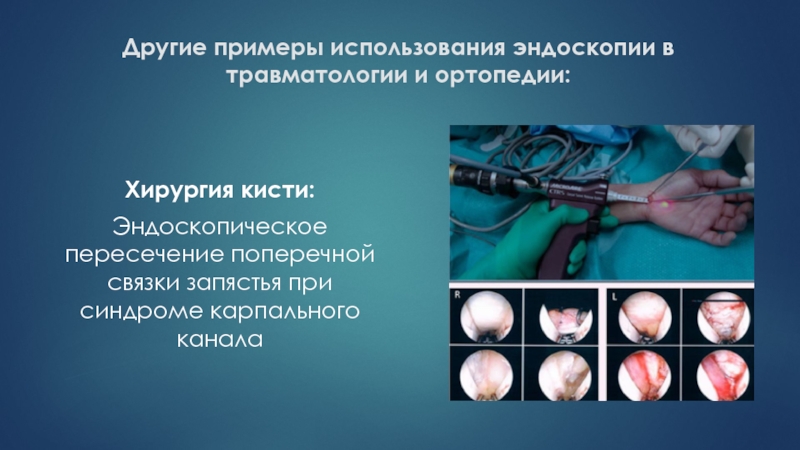

Слайд 53Другие примеры использования эндоскопии в травматологии и ортопедии:
Хирургия кисти:
Эндоскопическое пересечение
поперечной связки запястья при синдроме карпального канала
Слайд 54Другие примеры использования эндоскопии в травматологии и ортопедии:
Хирургия кисти:
Удаление ладонного
апоневроза под контролем эндоскопа при болезни Дюпюитрена
Слайд 55Другие примеры использования эндоскопии в травматологии и ортопедии:

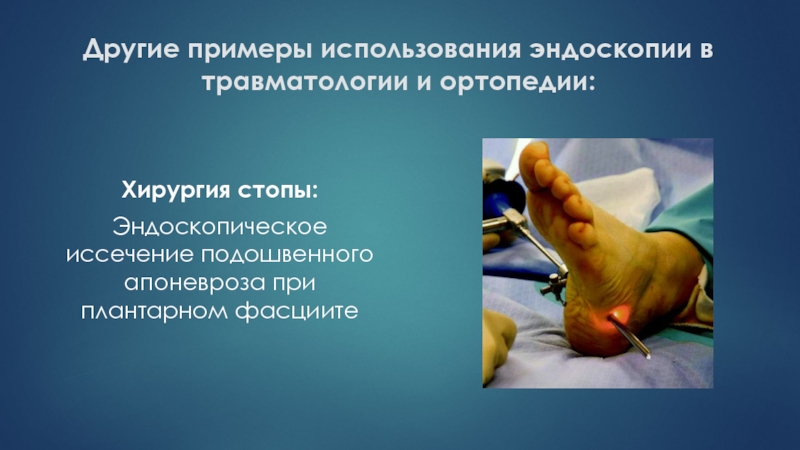

Хирургия стопы:
Эндоскопическое иссечение
подошвенного апоневроза при плантарном фасциите

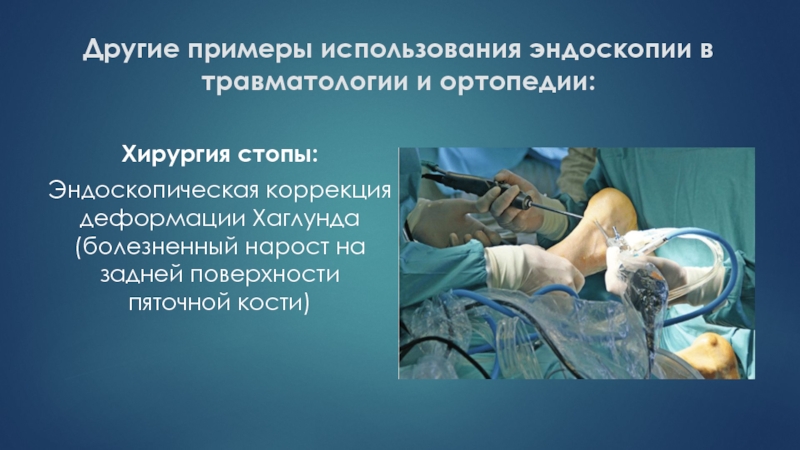

Слайд 56Другие примеры использования эндоскопии в травматологии и ортопедии:
Хирургия стопы:
Эндоскопическая коррекция
деформации Хаглунда (болезненный нарост на задней поверхности пяточной кости)
Слайд 57Немного экзотики:

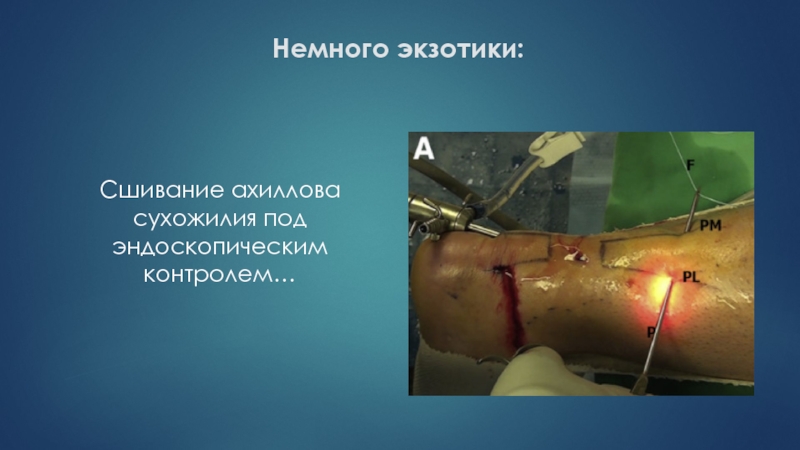

Сшивание ахиллова сухожилия под эндоскопическим контролем…

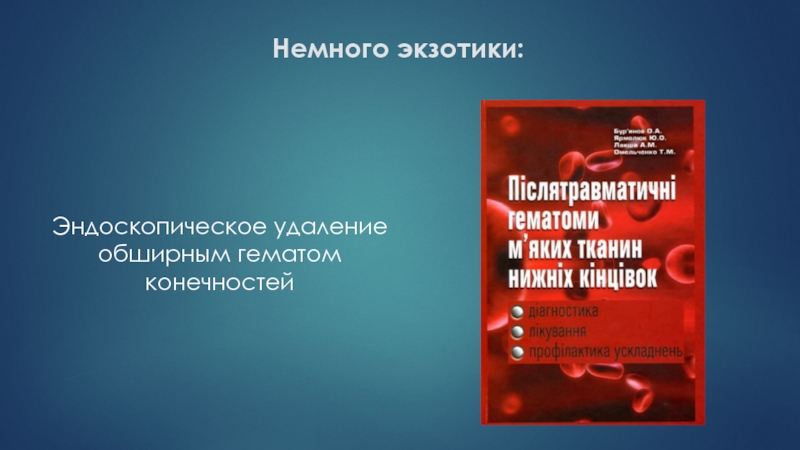

Слайд 58Немного экзотики:
Эндоскопическое удаление обширным гематом конечностей
Слайд 59Кто и когда выполнил первую артроскопию в Архангельской области?
Это был
заведующий травматолого-ортопедическим отделением АОКБ -
Обухов Владимир Михайлович (на фото): в
2001 году им была произведена первая диагностическая артроскопия коленного сустава и менискэктомия.
В дальнейшем его дело продолжил его сын –
Обухов Роман Владимирович
Слайд 60Кто и когда выполнил первую артроскопию в Архангельской области?
В 2001
году в АОКБ была выполнена первая артроскопическая реконструкция передней крестообразной
связки.
В 2008 году – шов мениска.
В 2009 – артроскопическая реконструкция задней крестообразной связки. В этом же году выполнена первая диагностическая артроскопия плечевого сустава.
На фото – Обухов Р.В.
Слайд 61Кто и когда выполнил первую артроскопию в Архангельской области?
В 2010
году – первые операции при импиджмент-синдроме плечевого сустава
В 2011 году
– артроскопическая реконструкция повреждений Банкарта
Слайд 62Где в Архангельской области выполняют артроскопические операции?
г. Архангельск:
АОКБ
1 ГКБ им.
Волосевич;
ФГБУЗ СМКЦ им. Н.А. Семашко ФМБА России
г. Северодвинск:
- ГКБ №
2
ФГБУЗ ЦМСЧ №58 ФМБА России
г. Котлас:
Котласская ЦГБ им. Святителя Луки

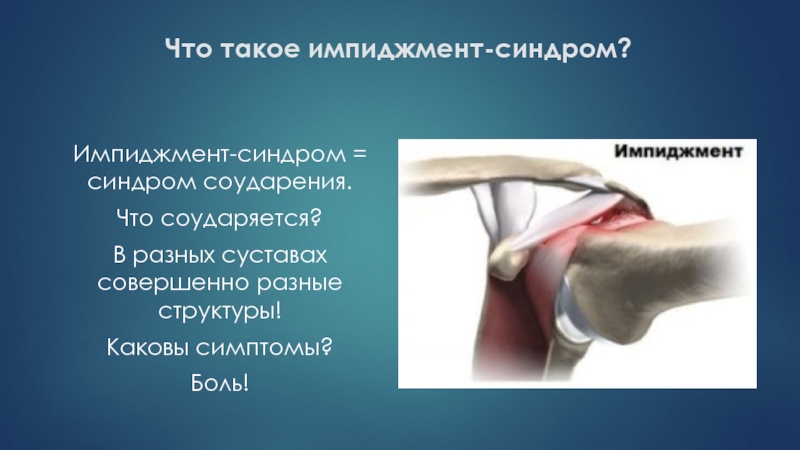

Слайд 63Что такое импиджмент-синдром?
Импиджмент-синдром = синдром соударения.
Что соударяется?
В разных суставах совершенно
разные структуры!
Каковы симптомы?
Боль!

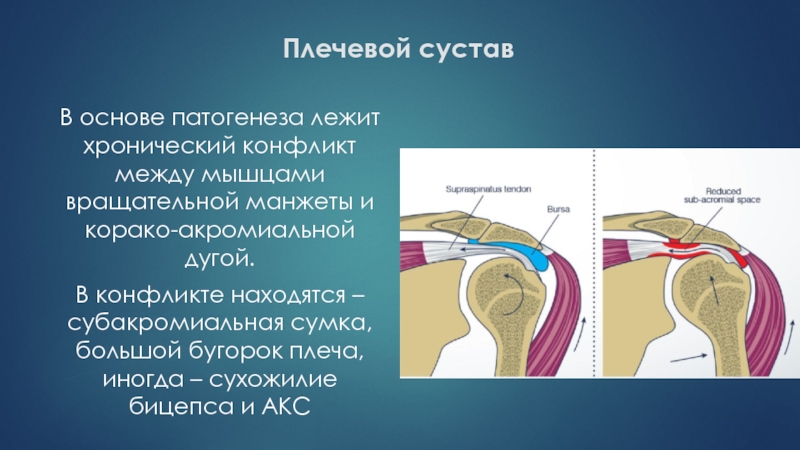

Слайд 64Плечевой сустав
В основе патогенеза лежит хронический конфликт между мышцами вращательной
манжеты и корако-акромиальной дугой.
В конфликте находятся – субакромиальная сумка, большой
бугорок плеча, иногда – сухожилие бицепса и АКС
Слайд 65Тазобедренный сустав:
Импиджмент – синдром в области ТБС возникает в результате
врожденной или приобретенной аномалии развития сустава, при которой происходит соударение
или столкновение суставных структур во время движения.
Слайд 66Голеностопный сустав:
Чаще у спортсменов
2 варианта:
Передний - в основном является следствием
травматического повреждения связочного аппарата ГСС. Любая нестабильность сочленения, даже если
она выражена совсем слабо, помогает его травматизации в положении крайнего разгибания.
Слайд 67Голеностопный сустав:
Чаще у спортсменов
2 варианта:
Задний - часто ассоциирован с анатомическими
особенностями строения ГСС (os trigonum, гипертрофия заднего отростка таранной кости,
talus partitus) и травмами.
