Слайд 1Атмосферы экзопланет:
что известно и что предстоит узнать?
Валерий Иванович Шематович
Институт
астрономии РАН, Москва
КФУ, Казань, 2 октября 2019 г.
Слайд 2Жизненный цикл межзвездного вещества в нашей Галактике
Экзопланеты: образование

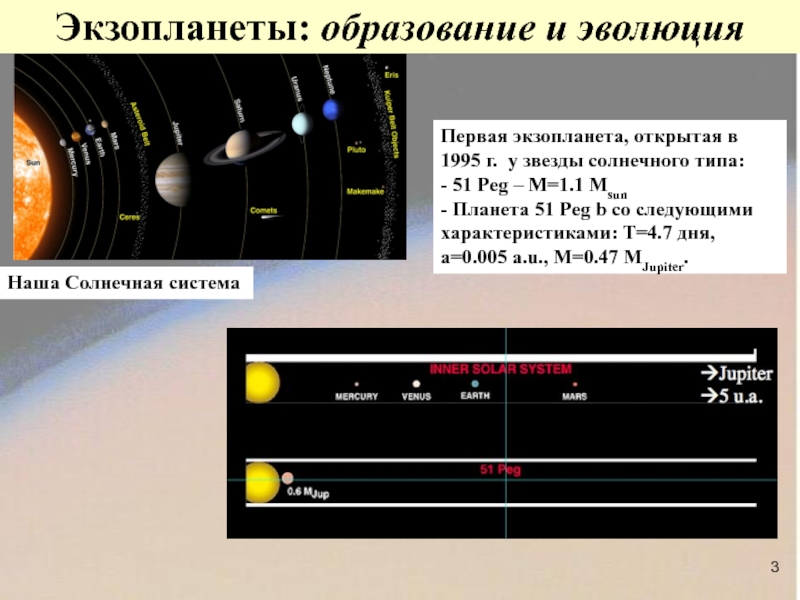

Слайд 3Первая экзопланета, открытая в 1995 г. у звезды солнечного типа:
-
51 Peg – M=1.1 Msun
- Планета 51 Peg b со
следующими характеристиками: T=4.7 дня, a=0.005 a.u., M=0.47 MJupiter.
Экзопланеты: образование и эволюция
Наша Солнечная система

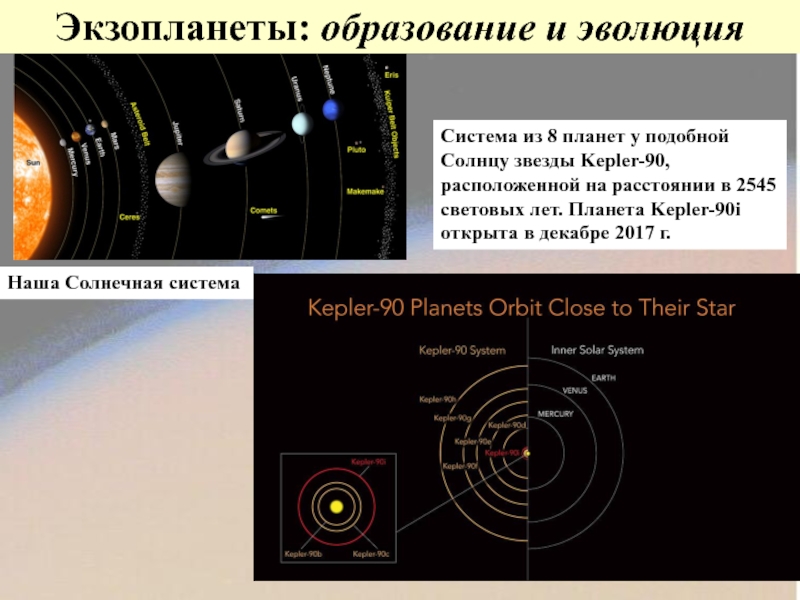

Слайд 4Система из 8 планет у подобной Солнцу звезды Kepler-90, расположенной
на расстоянии в 2545 световых лет. Планета Kepler-90i открыта в
декабре 2017 г.
Экзопланеты: образование и эволюция
Наша Солнечная система

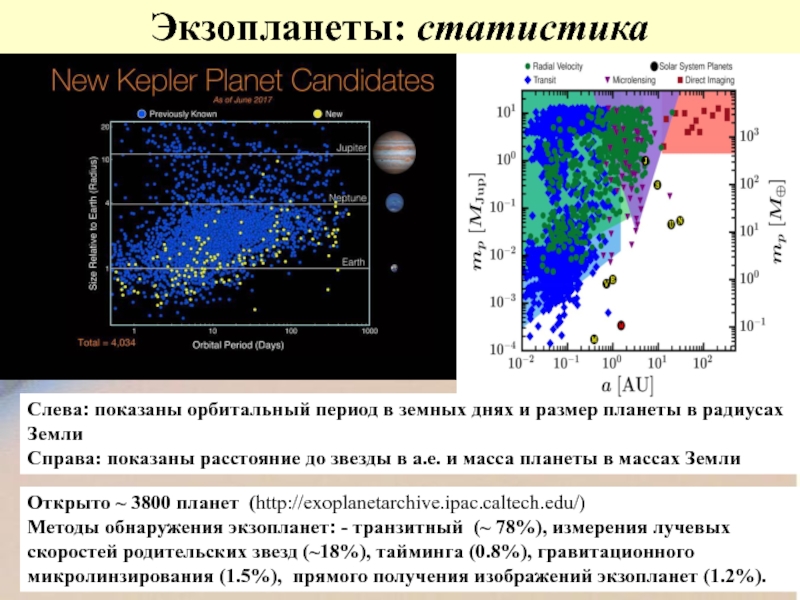

Слайд 5Слева: показаны орбитальный период в земных днях и размер планеты
в радиусах Земли
Справа: показаны расстояние до звезды в а.е. и
масса планеты в массах Земли
Экзопланеты: статистика
Открыто ~ 3800 планет (http://exoplanetarchive.ipac.caltech.edu/)
Методы обнаружения экзопланет: - транзитный (~ 78%), измерения лучевых скоростей родительских звезд (~18%), тайминга (0.8%), гравитационного микролинзирования (1.5%), прямого получения изображений экзопланет (1.2%).
Слайд 6Космический телескоп Кеплер:
Основная миссия наблюдений транзитов 2009 -2013 гг.;
Поле наблюдений
~150 000 звезд;
Открыто более 5000 кандидатов в экзопланеты, более
половины из которых подтверждено другими методами наблюдений;
Расширенная миссия К2 2014-2017.
Экзопланеты: КТ Кеплер
Расстояние от Солнца в а.е.

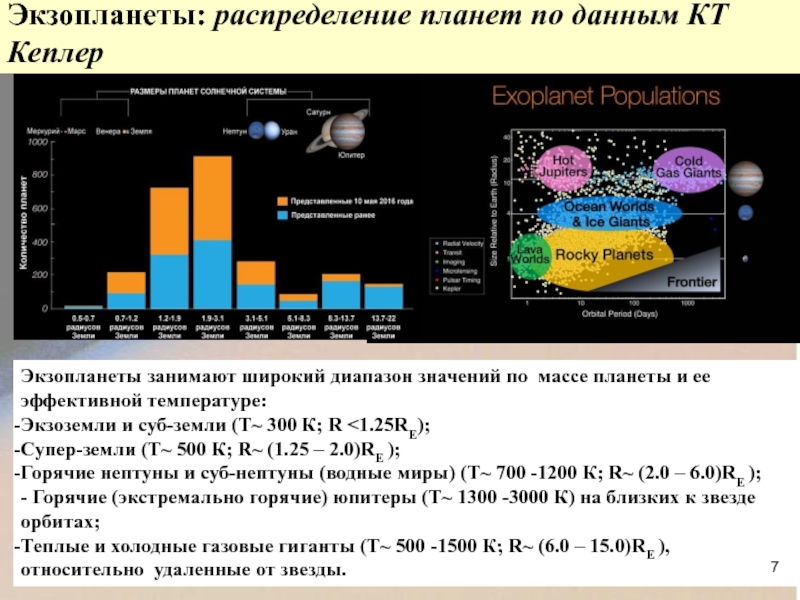

Слайд 7Экзопланеты: распределение планет по данным КТ Кеплер
Экзопланеты занимают широкий диапазон
значений по массе планеты и ее эффективной температуре:
Экзоземли и суб-земли
(Т~ 300 К; R <1.25RE);
Супер-земли (Т~ 500 К; R~ (1.25 – 2.0)RE );
Горячие нептуны и суб-нептуны (водные миры) (Т~ 700 -1200 К; R~ (2.0 – 6.0)RE );
- Горячие (экстремально горячие) юпитеры (Т~ 1300 -3000 К) на близких к звезде орбитах;
Теплые и холодные газовые гиганты (Т~ 500 -1500 К; R~ (6.0 – 15.0)RE ), относительно удаленные от звезды.
Слайд 8Экзопланеты: в зонах обитаемости
Текущая статистика экзопланет, находящихся в потенциальных зонах
обитаемости своих родительских звезд
Слайд 9Экзопланеты: сколько планет?
Общие выводы из текущей статистики экзопланет на основе
наблюдений КТ Кеплер:
планеты разных типов, начиная от планет с лавой
или магмой на поверхности, и до планет-океанов и ледяных планет;
в среднем встречается одна планета почти у каждой звезды в нашей Галактике;
планеты с размером Земли достаточно обычны и, более того, часто расположены в зоне потенциальной обитаемости родительской звезды!
Слайд 10Экзопланеты: эпоха характеризации
Открытия планет: как много планет в нашей галактике?
- измерения радиальных скоростей;
- фотометрия транзитов.
2. Характеристики планет: на что похожи экзопланеты?
- спектроскопия транзитов;
- прямые изображения планет;
- внутреннее строение и
атмосферы планет.
«Тусклые голубые точки»: Обитаемы ли экзопланеты? Есть ли признаки жизни?
- спектроскопия транзитов;
- прямые изображения планет;
- эволюция планетных атмосфер;
- биомаркеры.

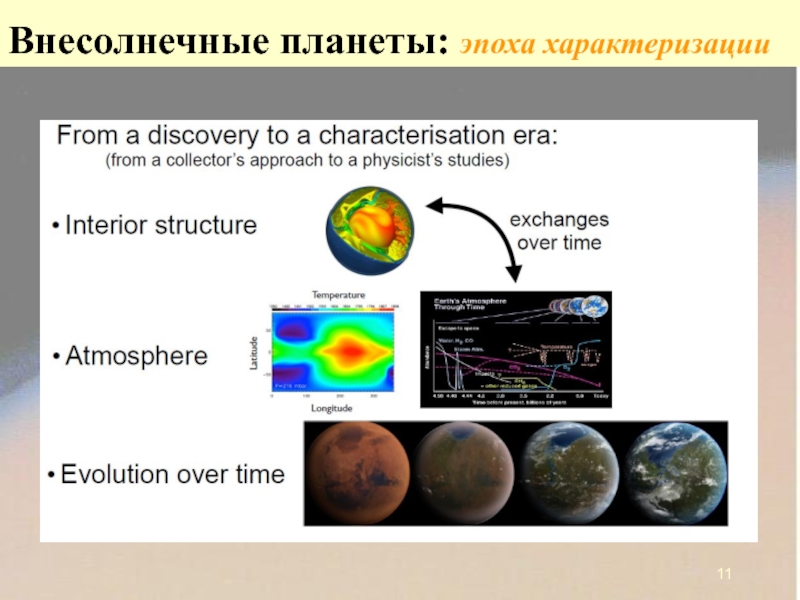

Слайд 11Внесолнечные планеты: эпоха характеризации
Слайд 12Экзопланеты: эпоха геофизической характеризации
Первичная геофизическая
характеризация экзопланет по
диаграмме масса-радиус:
- определить среднюю
плотность планеты - каменные,
ледяные или газовые
планеты!
Общие тенденции: большое
разнообразие планет по сравнению с Солнечной системой; горячие планеты-гиганты, «раздутые» планеты-гиганты, выборочность наблюдений и т.д.
Ограничения на теорию образования планет:
переход между каменистыми и газовыми планетам;
эффективность накопления и потери Н/Не оболочек:
атмосферное убегание; - ….
Слайд 13Экзопланеты: эпоха геофизической характеризации
Схематическое представление различных классов атмосфер (Forget &
Leconte, 2014). Показаны только ожидаемые основные газы, другие (примесные) газы
также могут присутствовать. Каждая линия представляет собой переход от одного режима к другому, но эти «переходы» нуждаются в жесткой калибровке по наблюдениям. Планеты Солнечной системы показаны вместе с планетой с океаном лавы, планетой-океаном и горячим Юпитером.
Слайд 14Экзопланеты: эпоха геофизической характеризации
Распределение известных в настоящее время экзопланет в
зависимости от расстояния до звезды (до 30 а.е.) и радиусов
планет. График предполагает непрерывное распределение размеров планет - от суб-земель до супер-юпитеров.
Слайд 15Экзопланеты: эпоха геофизической характеризации
Proxima b
Trappist-1
Слайд 16Экзопланеты: характеристики химии атмосфер
0.1—0.2 μm
0.3–1.7 μm 3.0–24 μm
HST
JWST
Spitzer IR ST
Слайд 17Экзопланеты: характеристики химии атмосфер
Спектр пропускания для суб-нептуна GJ1214b
(M=6ME, R=2.7RE,
Teff > 400K):
Черный цвет- недавние данные КТХ;
Желтый – модель
водородной атмосферы без облаков;
Синий – модель атмосферы из паров воды.
Анализ указывает на присутствие облаков и дымки в атмосфере. Но почему так высоко в атмосфере?

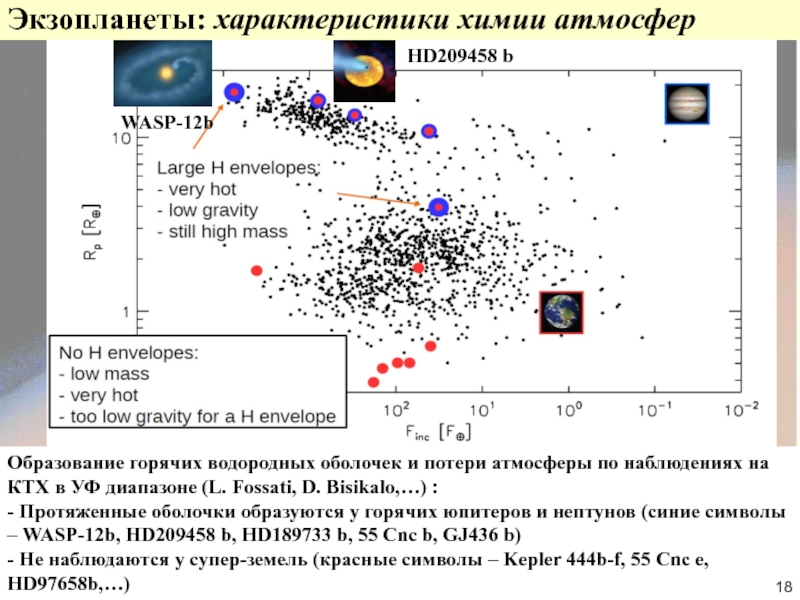

Слайд 18Экзопланеты: характеристики химии атмосфер
Образование горячих водородных оболочек и потери атмосферы
по наблюдениях на КТХ в УФ диапазоне (L. Fossati, D.
Bisikalo,…) :
- Протяженные оболочки образуются у горячих юпитеров и нептунов (синие символы – WASP-12b, HD209458 b, HD189733 b, 55 Cnc b, GJ436 b)
- Не наблюдаются у супер-земель (красные символы – Kepler 444b-f, 55 Cnc e, HD97658b,…)
WASP-12b
HD209458 b
Слайд 19Экзопланеты: газовые оболочки экзопланет
Интерпретация наблюдений на КТХ протяженной водородной атмосферы
HD209458b:
В ИНАСАН разработана 3D газодинамическая модель взаимодействия звездного ветра с
атмосферой экзопланеты на близкой к родительской звезде орбите. Это позволило развить классификацию газовых оболочек, образующихся в результате воздействия звездного ветра на атмосферу горячего юпитера или нептуна (Бисикало и др., 2013):
(а) если точка лобового столкновения лежит внутри полости Роша планеты, то оболочки имеют почти сферическую форму классической атмосферы, слегка искаженную воздействием звезды и взаимодействием с газом звездного ветра;
(б) если точка лобового столкновения находится за пределами полости Роша, то начинается истечение через окрестности точек Лагранжа L1 и L2, и оболочка становится либо замкнутой, либо незамкнутой, и существенно несимметричной.
Тэ = 6000 – 8000 К
Слайд 20Экзопланеты: газовые оболочки экзопланет
Разработанная теория газовых оболочек горячих юпитеров позволила
объяснить эффект раннего затмения, открытый в наблюдениях для транзитов экстремально
горячего юпитера WASP-12b при помощи КТХ, за счет образования сильно ассиметричной структуры газовой оболочки (Bisikalo et al., ApJ, 2013).
Слайд 21Экзопланеты: распределение планет по данным КТ Кеплер
Экзопланеты занимают широкий диапазон
значений по радиусу планеты и потоку излучения от родительской звезды.
Выявлены следующие структуры:
А) пустыня горячих нептунов (Т~ 700 -1200 К; R~ (2.0 – 6.0)RE );
Б) ущелье фотоиспарения, разделяющее каменистые экзоземли и супер-земли
(R < 1.8RE ) и суб-нептуны и водные миры (R >2.0RE).
Пустыня горячих нептунов
Ущелье фотоиспарения

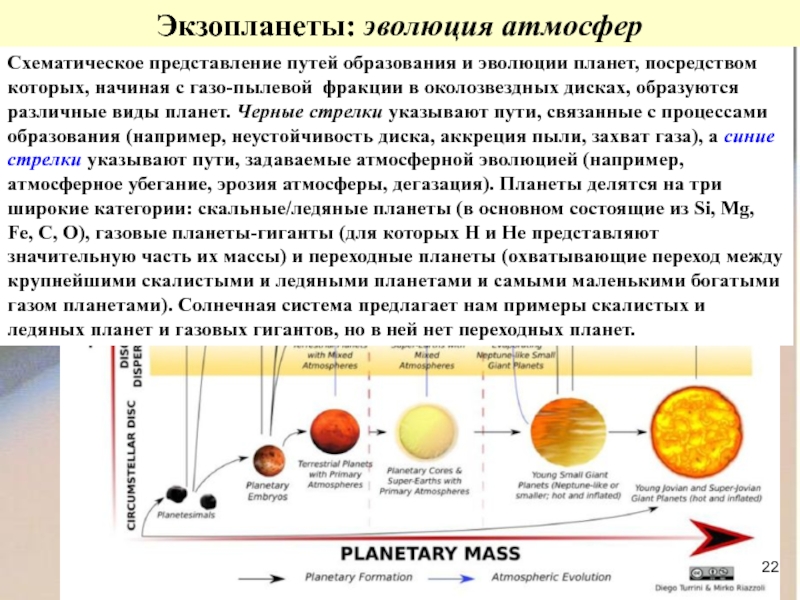

Слайд 22Экзопланеты: эволюция атмосфер
Схематическое представление путей образования и эволюции планет, посредством
которых, начиная с газо-пылевой фракции в околозвездных дисках, образуются различные
виды планет. Черные стрелки указывают пути, связанные с процессами образования (например, неустойчивость диска, аккреция пыли, захват газа), а синие стрелки указывают пути, задаваемые атмосферной эволюцией (например, атмосферное убегание, эрозия атмосферы, дегазация). Планеты делятся на три широкие категории: скальные/ледяные планеты (в основном состоящие из Si, Mg, Fe, C, O), газовые планеты-гиганты (для которых H и He представляют значительную часть их массы) и переходные планеты (охватывающие переход между крупнейшими скалистыми и ледяными планетами и самыми маленькими богатыми газом планетами). Солнечная система предлагает нам примеры скалистых и ледяных планет и газовых гигантов, но в ней нет переходных планет.
Слайд 23Планеты-
гиганты,
а также
большинство
малых планет
образуют во
внешних,
более
холодных областях
околозвездных
дисков, где
присутствует
большая часть
газа,
пыли и льдов.
Миграция
доставляет
значительную
часть планет
ближе к звезде.
Экзопланеты: эволюция атмосфер

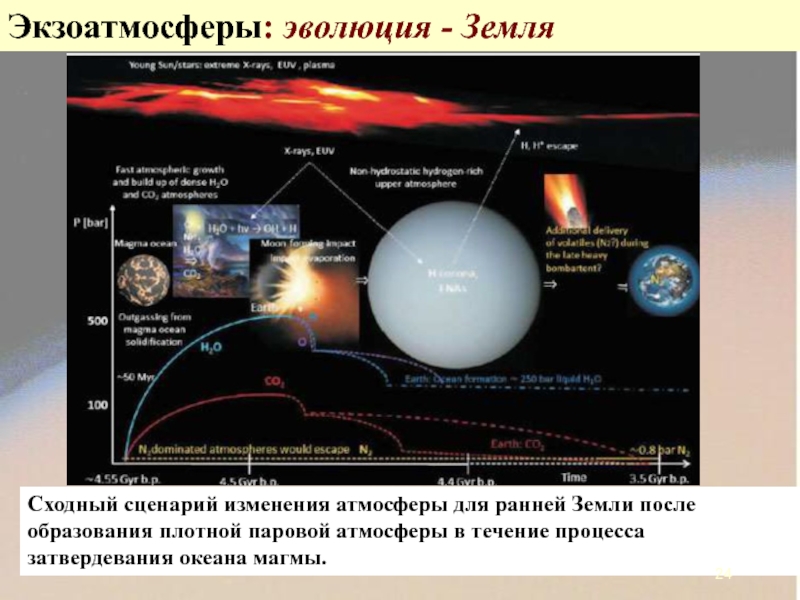

Слайд 24Экзоатмосферы: эволюция - Земля
Сходный сценарий изменения атмосферы для ранней Земли
после образования плотной паровой атмосферы в течение процесса затвердевания океана
магмы.

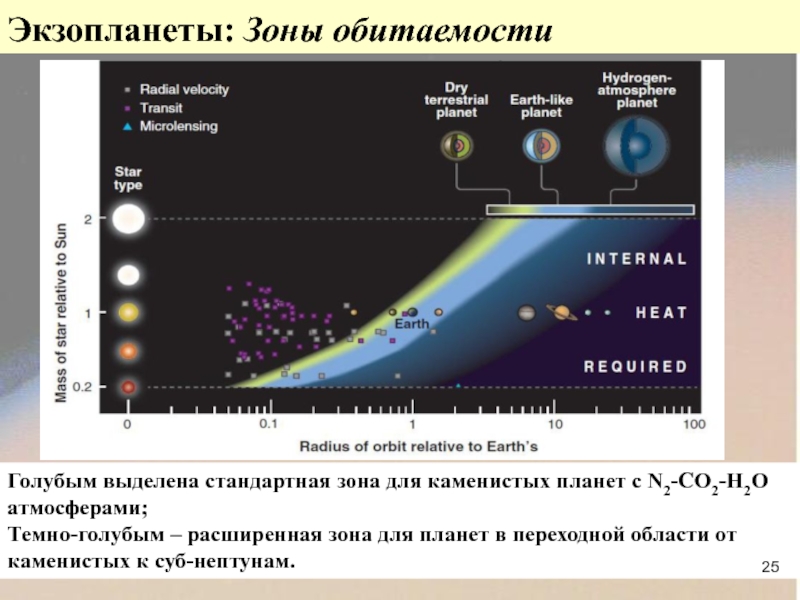

Слайд 25Экзопланеты: Зоны обитаемости
Голубым выделена стандартная зона для каменистых планет
с N2-CO2-H2O атмосферами;
Темно-голубым – расширенная зона для планет в
переходной области от каменистых к суб-нептунам.
Слайд 26Экзопланеты: астробиологические характеристики
(Meadows, 2006)
O3
H2O
H2O
H2O
O2
то содержание О2 уменьшится
экспоненциально до
лет.
Предлагается поиск подобных Земле экзопланет с О2 и СН4 в качестве
биомаркеров.
Слайд 27Атмосферы экзопланет: модели
Модельные спектры атмосфер малых экзопланет. Спектры отраженного света
представлены в единицах отношения потока от планета/звезда и их спектральное
разрешение предполагается для экзоЗемель в наблюдениях с будущими космическими телескопами способными подавлять излучение звезды (Seager & Bains, 2015).
Слайд 28Классические биомаркеры:
Жизнь на Земле проявляется в глобальных изменениях среды:
– атмосферы
– молекулярный кислород;
– поверхности – red edge (Sagan et al.,
1993);
– изменений во времени - сезонные изменения растительного покрова, сезонная периодичность в содержании атмосферных CO2 и СН4
связана с газовым обменом (дыханием) биосферы Земли;
- Термодинамическое неравновесие атмосферы, O2 /СН4, и т.д.
Наиболее важными молекулами являются следующие:
• H2O и CO2 в качестве маркеров обитаемости;
• О2, О3 , N2O и CH4 в качестве потенциальных биомаркеров.
• Кислород и его производная - озон считаются устойчивыми продуктами, а их известные фотохимические механизмы образования работают лишь вне пределов зоны потенциальной обитаемости.
Для подобной Земле планеты, которая находится в зоне обитаемости, свободный О2 - это надежный показатель жизни!!!
Des Marais et al., Remote Sensing of Planetary Properties and Biosignatures on Extrasolar Terrestrial Planets. Astrobiology, 2002.
Слайд 29Биомаркеры: диссипация атмосферы
Ложные срабатывания для кислорода, их спектральные дискриминанты и
нужные диапазоны длин волн для наблюдений (Meadows, 2016).

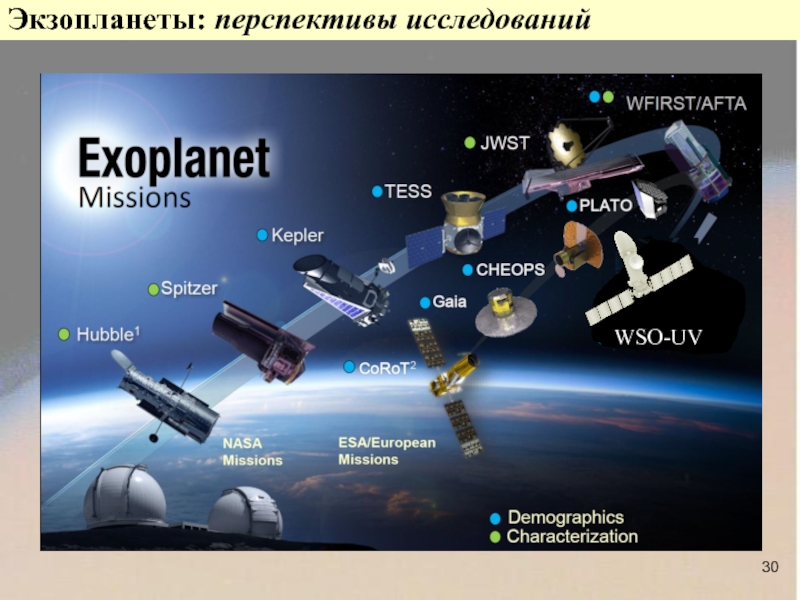

Слайд 30Экзопланеты: перспективы исследований

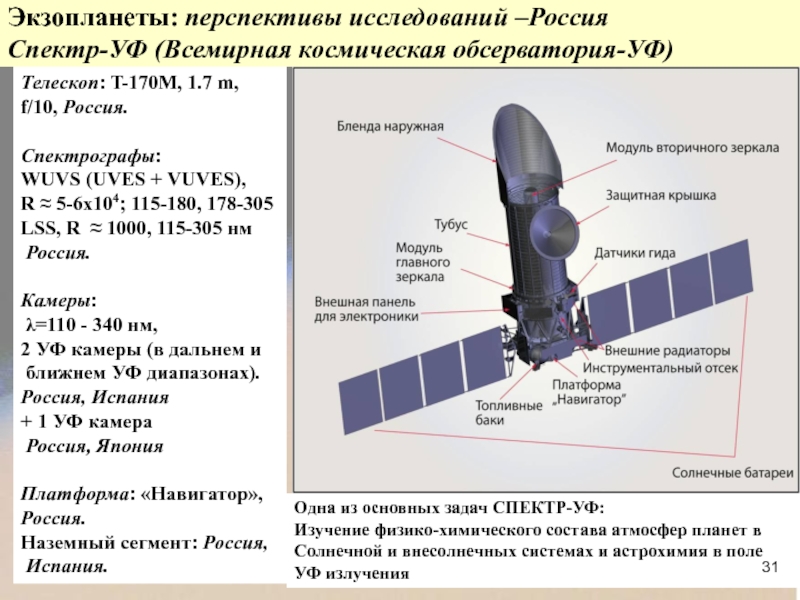

Слайд 31Экзопланеты: перспективы исследований –Россия
Спектр-УФ (Всемирная космическая обсерватория-УФ)
Телескоп: T-170M, 1.7 m,
f/10, Россия.
Спектрографы:
WUVS (UVES + VUVES),
R 5-6x104;
115-180, 178-305
LSS, R 1000, 115-305 нм
Россия.
Камеры:
=110 - 340 нм,
2 УФ камеры (в дальнем и
ближнем УФ диапазонах).
Россия, Испания
+ 1 УФ камера
Россия, Япония
Платформа: «Навигатор»,
Россия.
Наземный сегмент: Россия,
Испания.
Одна из основных задач СПЕКТР-УФ:
Изучение физико-химического состава атмосфер планет в
Солнечной и внесолнечных системах и астрохимия в поле
УФ излучения
Слайд 32ЗАКЛЮЧЕНИЕ
В настоящее время активно исследуются проблемы образования,
устойчивости и эволюционного статуса околозвездных и протопланетных дисков, атмосфер планет
в других звездных системах с помощью математического моделирования и посредством развернутых наблюдательных компаний наземными и космическими телескопами. Необходимо ответить на основные вопросы современной астрофизики: как образуются и изменяются во времени планеты, каким образом возникли планетные системы и почему появилась жизнь на Земле? Путем изучения Солнечной системы мы связываем «локальные» исследования с вопросом о существовании похожих на Землю внесолнечных планет и условиях, ожидаемых на их поверхности.
Спасибо за внимание!
