АВТОМАТИЧЕСКАЯ АРГОНОДУГОВАЯ СВАРКА НЕПЛАВЯЩИМСЯ ЭЛЕКТРОДОМ ТЕПЛОУСТОЙЧИВЫХ
Содержание
- 1. АВТОМАТИЧЕСКАЯ АРГОНОДУГОВАЯ СВАРКА НЕПЛАВЯЩИМСЯ ЭЛЕКТРОДОМ ТЕПЛОУСТОЙЧИВЫХ
- 2. Применение ручной сварки сопряжено с нестабильностью качества
- 3. Высокоэффективным методом получения качественных сварных соединений является
- 4. Под термином автоматическая орбитальная сварка понимается автоматическая
- 5. Автоматическая орбитальная сварка представляет сложную техническую задачу
- 6. Схема поста автоматической аргонодуговой сварки неповоротных стыков труб
- 7. Указанный комплект оборудования должен обеспечивать выполнение в
- 8. подачу проволоки; поперечные колебания электрода и
- 9. Рекомендуемые типы сварочных автоматов отечественного производства
- 10. головка закрытого типа для сварки малых диаметров
- 11. Внешний вид автоматической головки для аргонодуговой сварки неповоротных стыков труб
- 12. Горелка для АДС входящая в состав сварочной головки
- 13. Общий вид источника питания DC 200A.32 и аппаратуры управления САУ4.
- 14. Процесс сварки трубы 108×4 мм под управлением оператора

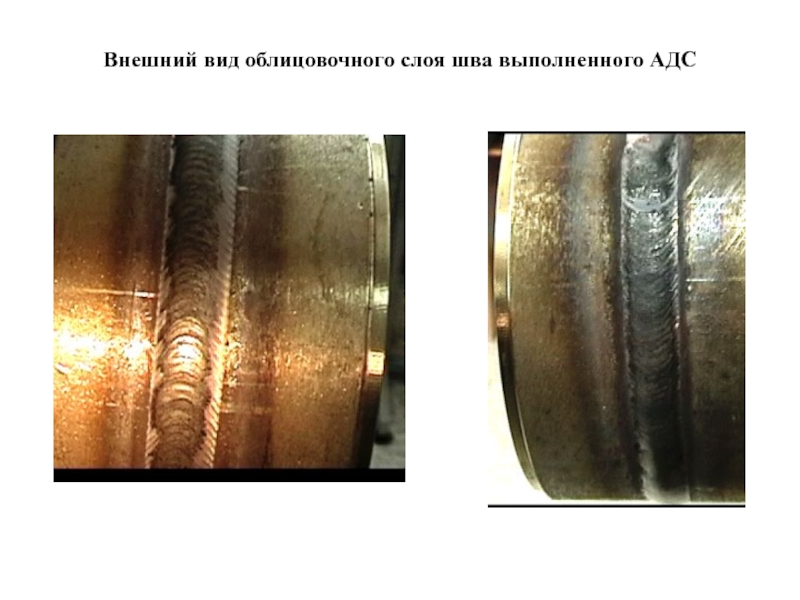

- 15. Внешний вид облицовочного слоя шва выполненного АДС

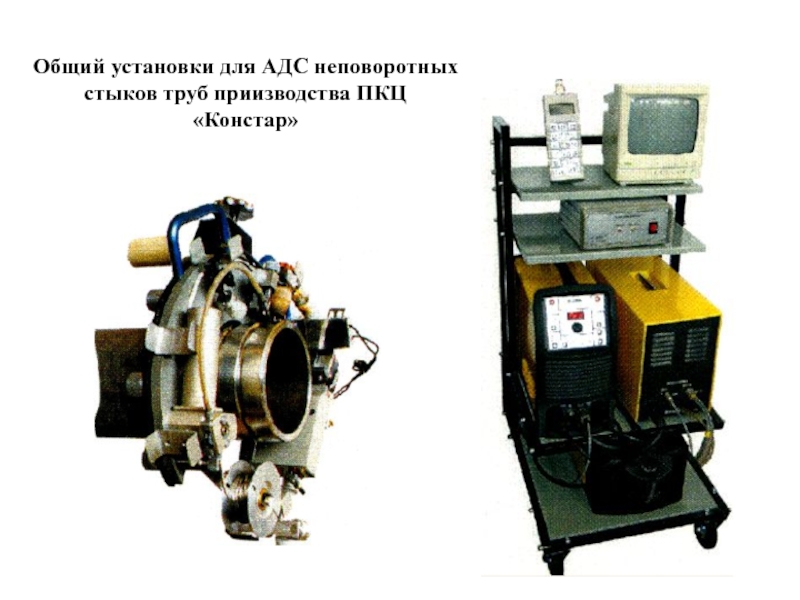

- 16. Общий установки для АДС неповоротных стыков труб приизводства ПКЦ «Констар»
- 17. Корень шваЗаполняющий слой шваОблицовочный слой шваАвтоматическая орбитальная аргонодуговая сварка корневой части шва
- 18. Слайд 18
- 19. Сборку стыка под сварку следует осуществлять в

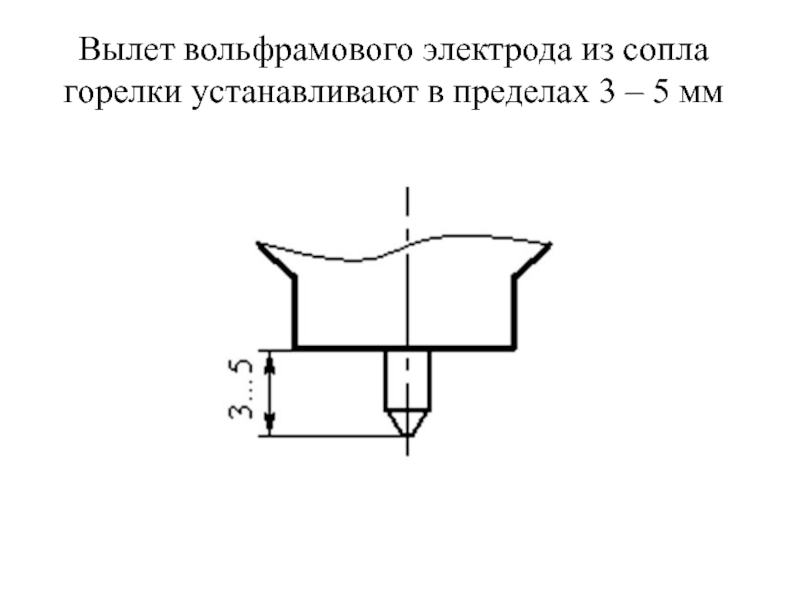

- 20. Вылет вольфрамового электрода из сопла горелки устанавливают в пределах 3 – 5 мм
- 21. С помощью пульта управления или вручную с

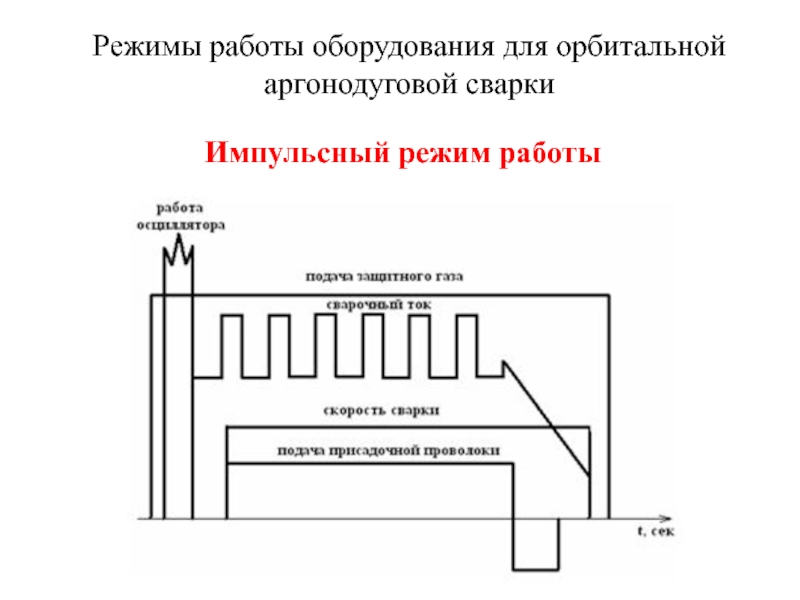

- 22. Режимы работы оборудования для орбитальной аргонодуговой сварки Импульсный режим работы
- 23. Режимы работы оборудования для орбитальной аргонодуговой сварки Шагово-импульсный режим работы
- 24. Режимы работы оборудования для орбитальной аргонодуговой сварки Непрерывный режим работы
- 25. Сварку корневой части шва рекомендуется выполнять в
- 26. Корень шваЗаполняющий слой шваОблицовочный слой шваЗаполнение разделки стыка автоматической орбитальной аргонодуговой сваркой
- 27. При сварке второго прохода (после сварки корневой
- 28. Сварку заполняющих и облицовочного слоёв шва рекомендуется

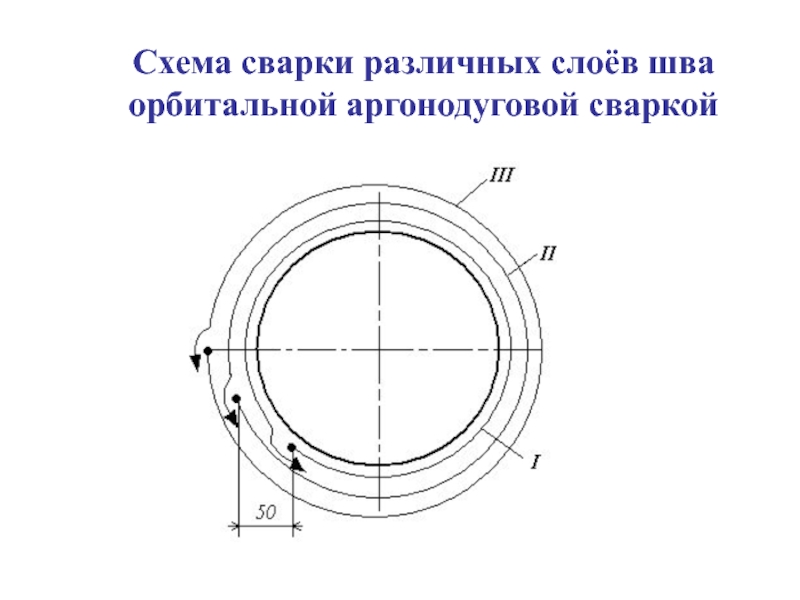

- 29. Схема сварки различных слоёв шва орбитальной аргонодуговой сваркой
- 30. При выполнении облицовочного валика сварочный ток должен
- 31. Механизированная сварка теплоустойчивых сталей в углекислом газе плавящимся электродом
- 32. Сварка выполняется на токе обратной полярности с
- 33. Прихваточные швы могут выполняться механизированной сваркой в
- 34. Для Cr – Mo сталей применяют проволоку
- 35. Слайд 35
- 36. Последовательность (1 – 4) наложения корневого слоя в вертикальном неповоротном стыке без подкладного кольца
- 37. Положение горелки при механизированной сварке в углекислом газе вертикального неповоротного стыка
- 38. Высота (толщина) слоя или валика должна быть
- 39. Слайд 39
- 40. Слайд 40
- 41. Скачать презентанцию

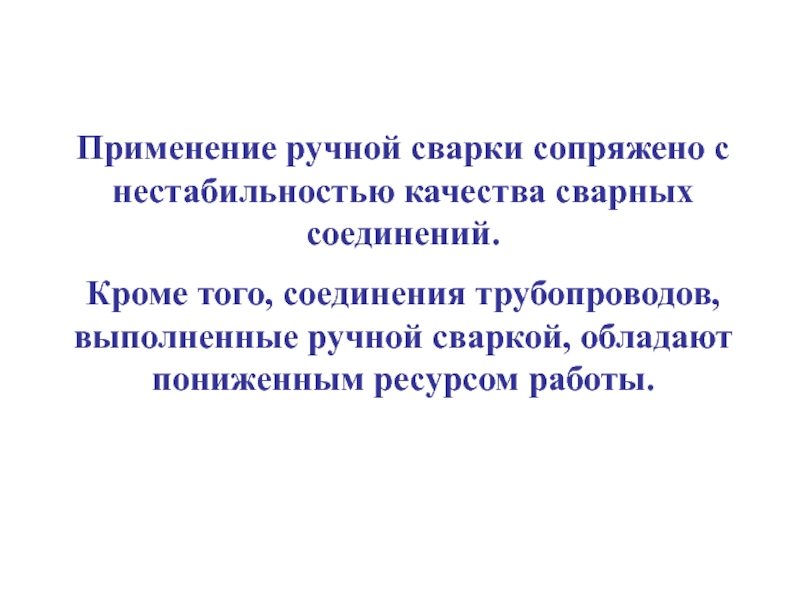

Применение ручной сварки сопряжено с нестабильностью качества сварных соединений. Кроме того, соединения трубопроводов, выполненные ручной сваркой, обладают пониженным ресурсом работы.
Слайды и текст этой презентации

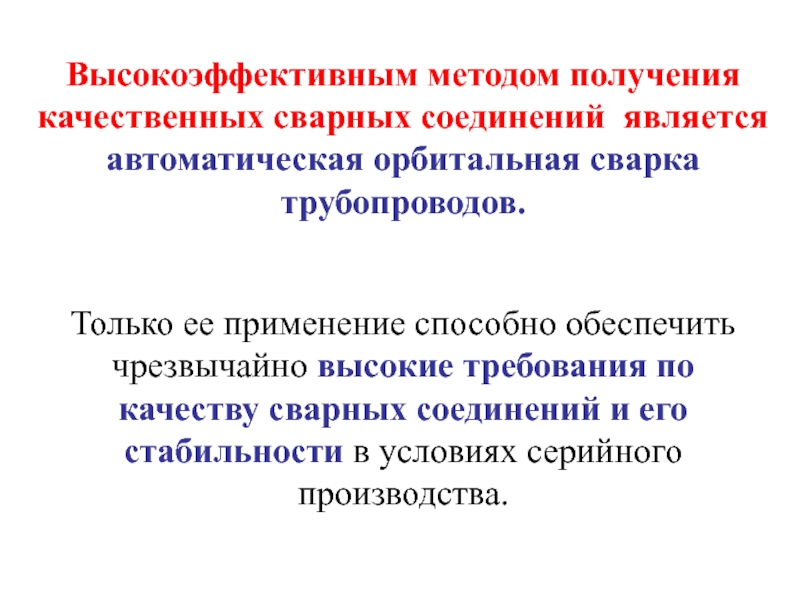

Слайд 3Высокоэффективным методом получения качественных сварных соединений является автоматическая орбитальная сварка
трубопроводов.
Только ее применение способно обеспечить чрезвычайно высокие требования по
качеству сварных соединений и его стабильности в условиях серийного производства.
Слайд 4Под термином автоматическая орбитальная сварка понимается автоматическая дуговая сварка кольцевых
швов с помощью специальных сварочных головок или самоходных механизмов

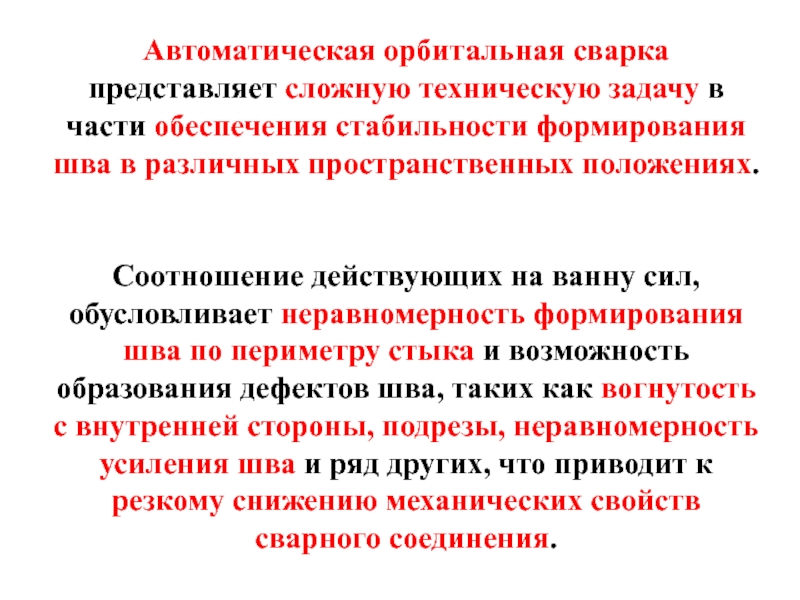

Слайд 5Автоматическая орбитальная сварка представляет сложную техническую задачу в части обеспечения
стабильности формирования шва в различных пространственных положениях.
Соотношение действующих на
ванну сил, обусловливает неравномерность формирования шва по периметру стыка и возможность образования дефектов шва, таких как вогнутость с внутренней стороны, подрезы, неравномерность усиления шва и ряд других, что приводит к резкому снижению механических свойств сварного соединения.
Слайд 7Указанный комплект оборудования должен обеспечивать выполнение в автоматическом режиме следующих
операций при реализации сварочного цикла:
предварительную продувку газовых магистралей
защитным газом;возбуждение дуги бесконтактным способом;
регулируемый во времени прогрев участка начала сварки;
равномерное или шаговое перемещение сварочной горелки с дугой вокруг стыка без подачи и с подачей присадочной проволоки;
импульсный (длительность импульса ≈ 0,03-2 сек; длительность паузы ≈ 0,02-2 сек) и непрерывный режим сварки;
Слайд 8 подачу проволоки;
поперечные колебания электрода и проволоки;
автоматическую регулировку
длины дуги;
оттяжку проволоки;
заварку кратера путём плавного снижения тока
в пределах от 0,5 до 10 сек.;обдув кратера защитным газом после гашения дуги.

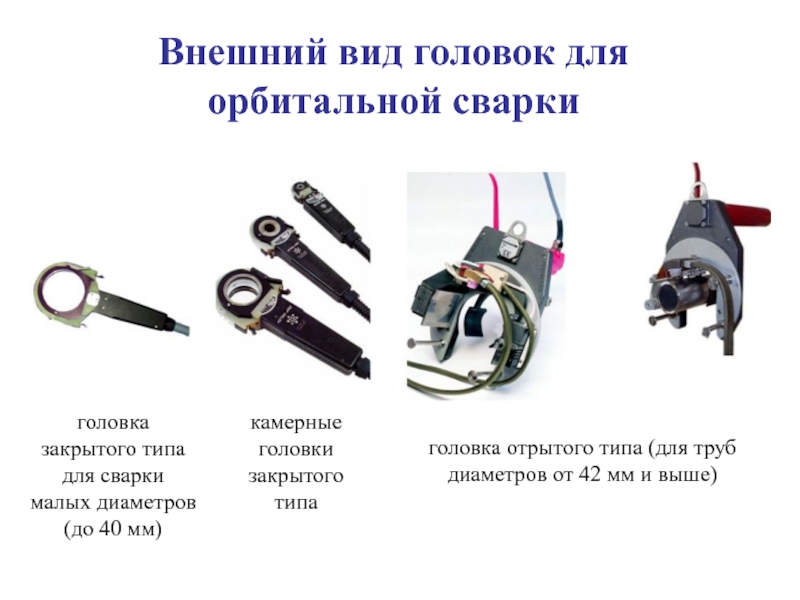

Слайд 10головка закрытого типа для сварки малых диаметров (до 40 мм)
камерные головки закрытого типа
головка отрытого типа (для труб диаметров
от 42 мм и выше) Внешний вид головок для орбитальной сварки
Слайд 17Корень шва
Заполняющий слой шва
Облицовочный слой шва
Автоматическая орбитальная аргонодуговая сварка корневой
части шва
Слайд 19Сборку стыка под сварку следует осуществлять в сборочном приспособлении с
помощью прихваток, выполняемых ручной аргонодуговой сваркой, или без прихваток.
После
установки прихваток приспособление удаляется. Допускается производить прихватки с помощью автомата, которым будет производиться сварка.
Слайд 21С помощью пульта управления или вручную с помощью маховика выставляют
зазор между концом электрода и трубой в пределах 1,5 –
2 мм

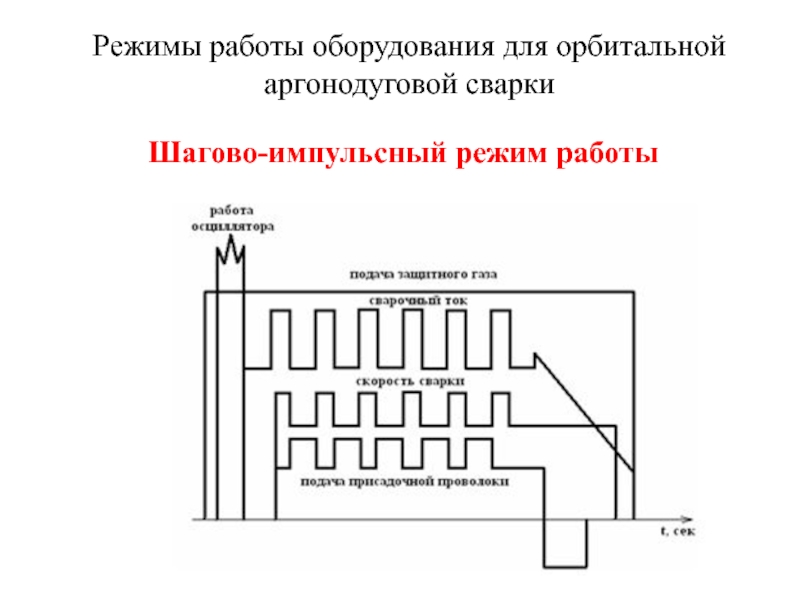

Слайд 23Режимы работы оборудования для орбитальной аргонодуговой сварки
Шагово-импульсный режим работы

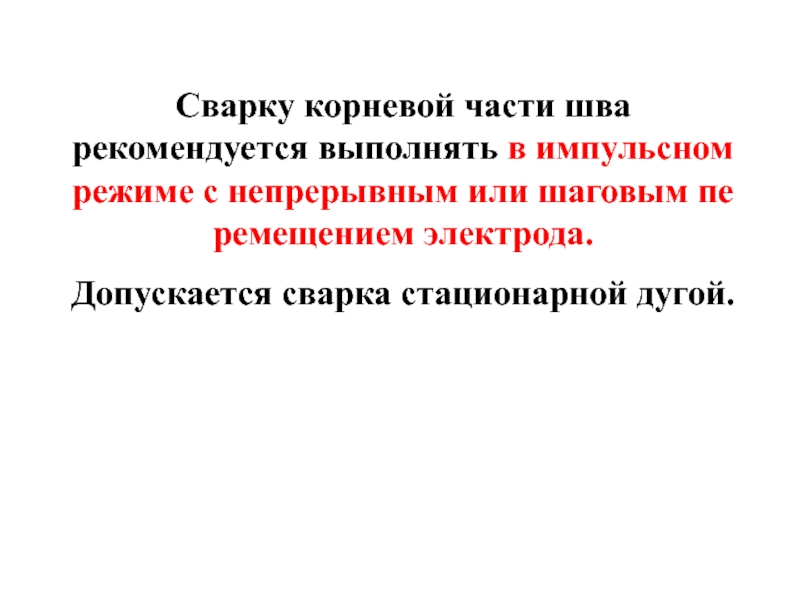

Слайд 25Сварку корневой части шва рекомендуется выполнять в импульсном режиме с
непрерывным или шаговым перемещением электрода.
Допускается сварка стационарной дугой.
Слайд 26Корень шва
Заполняющий слой шва
Облицовочный слой шва
Заполнение разделки стыка автоматической орбитальной
аргонодуговой сваркой

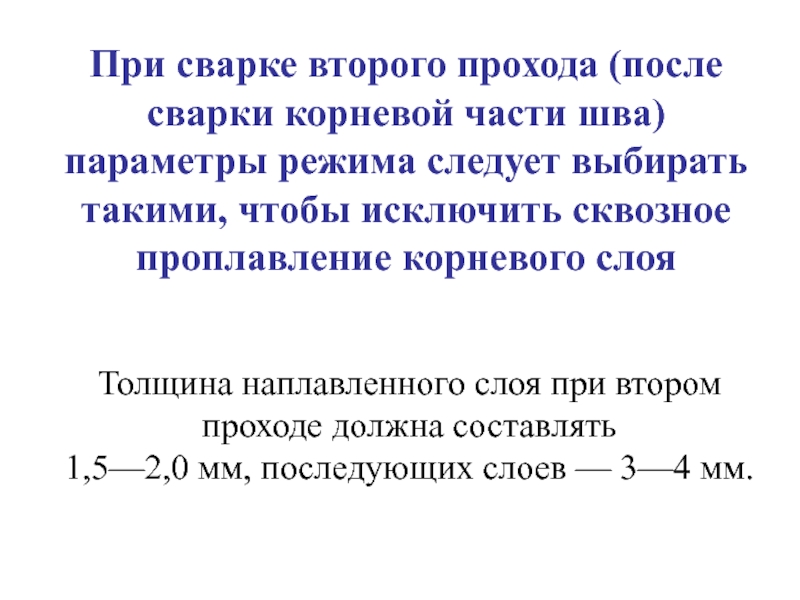

Слайд 27При сварке второго прохода (после сварки корневой части шва) параметры
режима следует выбирать такими, чтобы исключить сквозное проплавление корневого слоя
Толщина наплавленного слоя при втором проходе должна составлять 1,5—2,0 мм, последующих слоев — 3—4 мм.

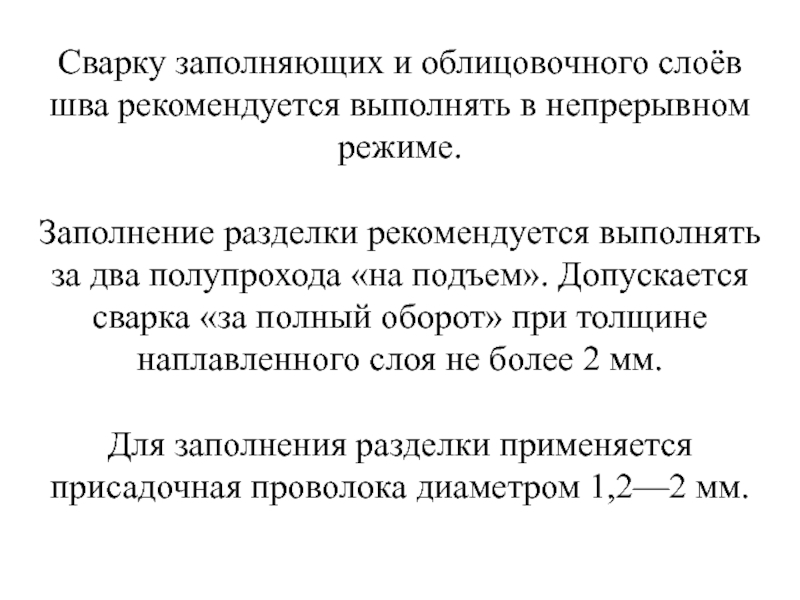

Слайд 28Сварку заполняющих и облицовочного слоёв шва рекомендуется выполнять в непрерывном
режиме.
Заполнение разделки рекомендуется выполнять за два полупрохода «на подъем».
Допускается сварка «за полный оборот» при толщине наплавленного слоя не более 2 мм.Для заполнения разделки применяется присадочная проволока диаметром 1,2—2 мм.

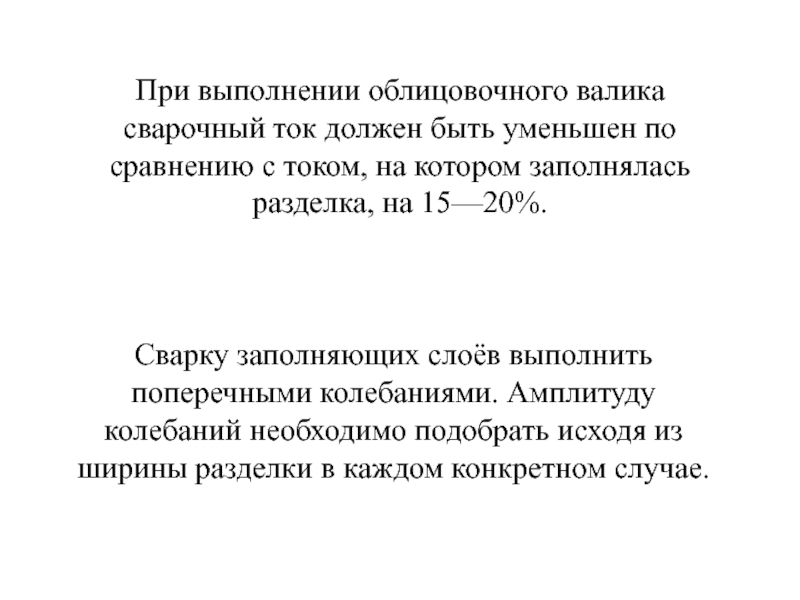

Слайд 30При выполнении облицовочного валика сварочный ток должен быть уменьшен по
сравнению с током, на котором заполнялась разделка, на 15—20%.
Сварку
заполняющих слоёв выполнить поперечными колебаниями. Амплитуду колебаний необходимо подобрать исходя из ширины разделки в каждом конкретном случае.

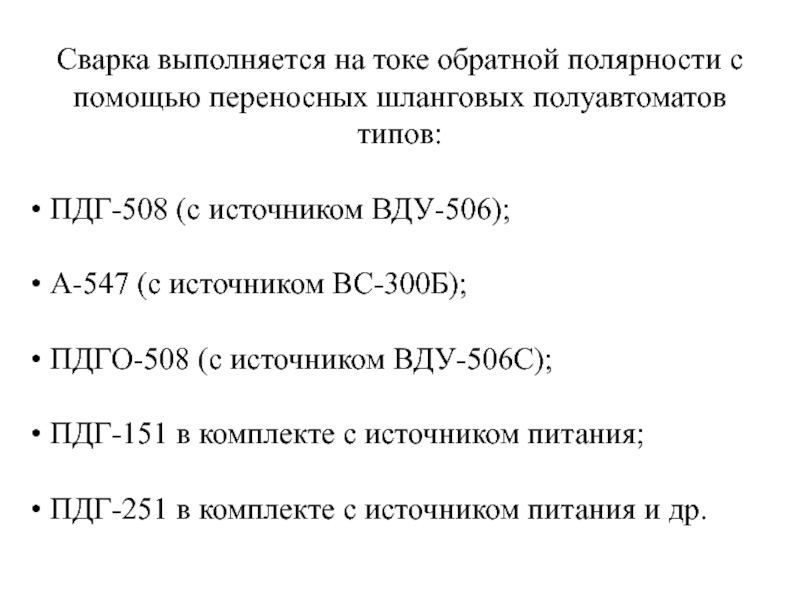

Слайд 32Сварка выполняется на токе обратной полярности с помощью переносных шланговых
полуавтоматов типов:
ПДГ-508 (с источником ВДУ-506);
А-547 (с источником ВС-300Б);
ПДГО-508 (с источником ВДУ-506С);ПДГ-151 в комплекте с источником питания;
ПДГ-251 в комплекте с источником питания и др.
Слайд 33Прихваточные швы могут выполняться механизированной сваркой в углекислом газе либо
ручной дуговой сваркой электродами диаметром не более 3 мм. На
потолочном участке вертикального неповоротного стыка прихватка не ставится.

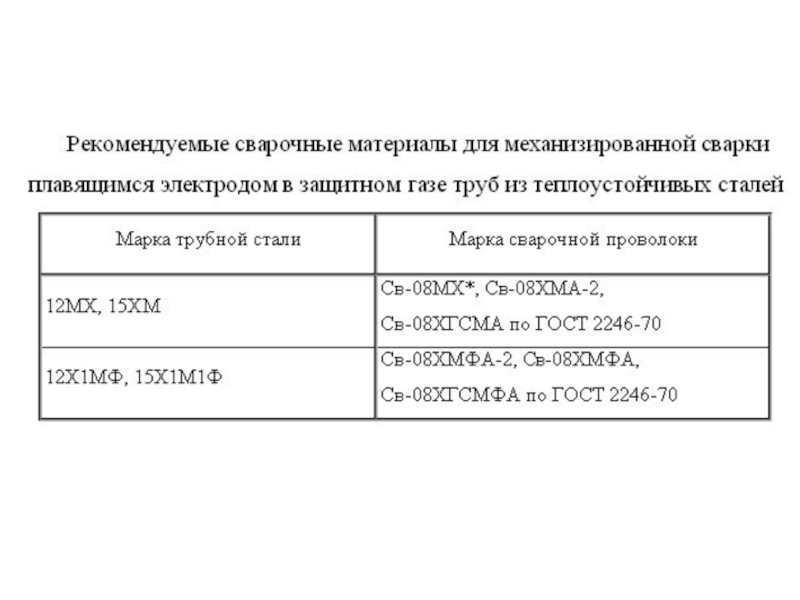

Слайд 34Для Cr – Mo сталей применяют проволоку типа Св-08ХГСМА, а
для Cr – Mo – V сталей
Св-08ХГСМФА.Диаметр проволоки должен быть 1,2 мм.
Для сварки вертикальных швов в нижнем положении и горизонтальных швов допускается применение проволоки диаметром 1,6 мм.

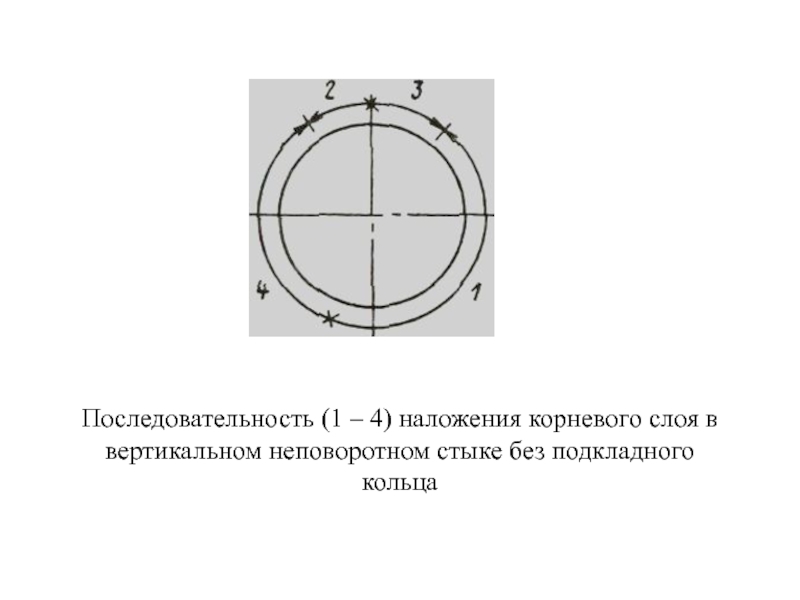

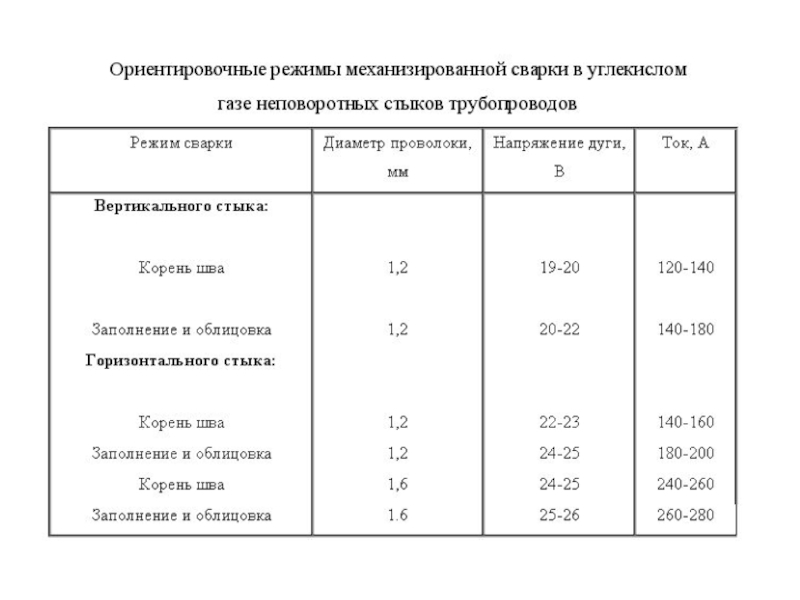

Слайд 36Последовательность (1 – 4) наложения корневого слоя в вертикальном неповоротном
стыке без подкладного кольца

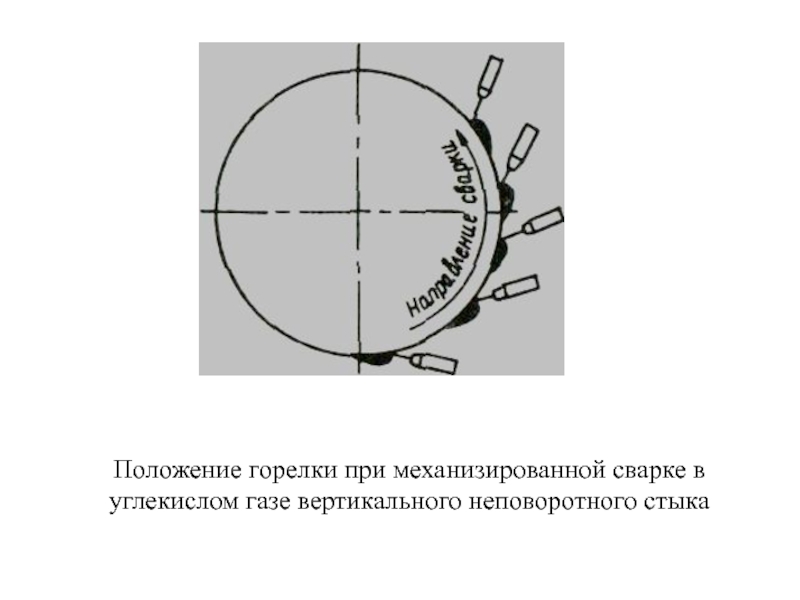

Слайд 37Положение горелки при механизированной сварке в углекислом газе вертикального неповоротного
стыка
Слайд 38Высота (толщина) слоя или валика должна быть 5 – 6
мм.
Примерное расположение слоев и валиков по сечению шва вертикального
неповоротного и горизонтального стыков труб
