Автоматизация послеуборочной обработки зерна
Содержание
- 1. Автоматизация послеуборочной обработки зерна
- 2. Технологическая схема послеуборочной обработки зернаТС – транспортные
- 3. Активное вентилирование – это продувание массы зерна
- 4. Слайд 4
- 5. Конвективный – теплота передается к зерну от

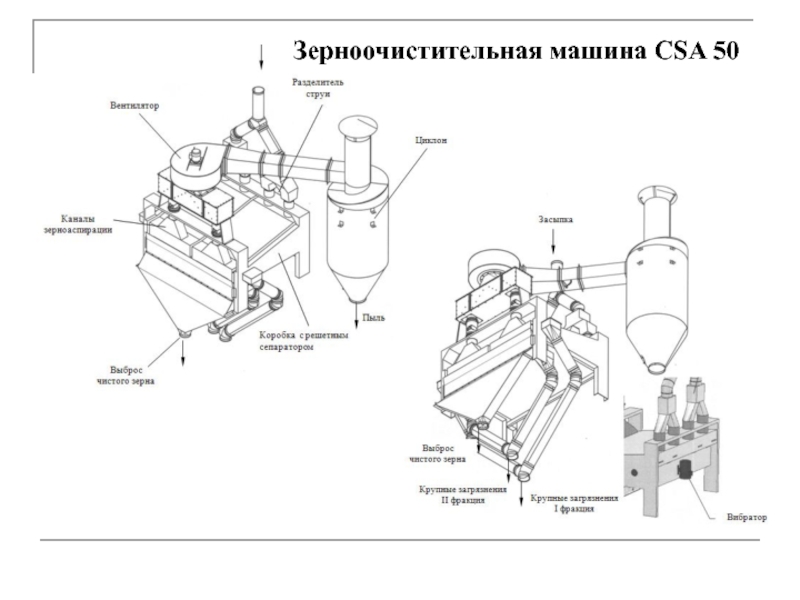

- 6. Зерноочистительная машина CSA 50

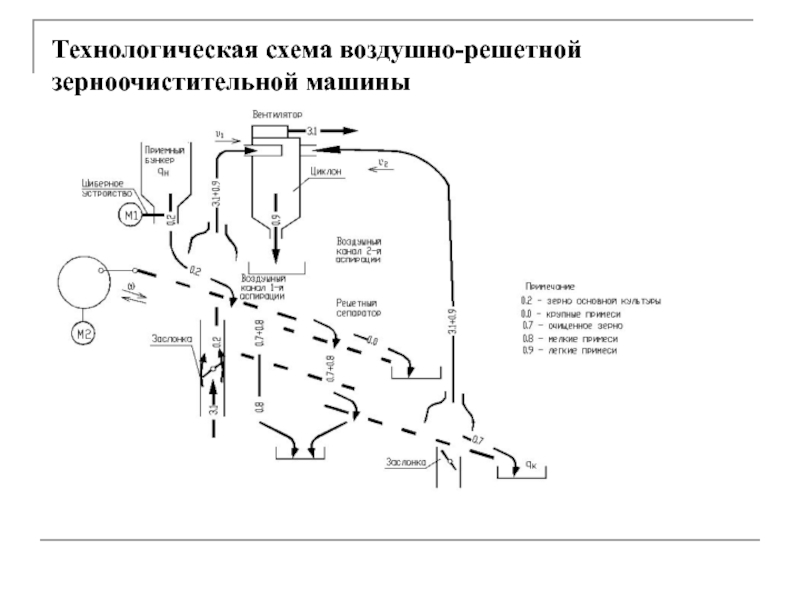

- 7. Технологическая схема воздушно-решетной зерноочистительной машины
- 8. Слайд 8
- 9. Технологическая схема сушки зерна в шахтной зерносушилке:
- 10. Схема автоматизации барабанной зерносушилки
- 11. Скачать презентанцию
Технологическая схема послеуборочной обработки зернаТС – транспортные средства хозяйства;БАВ – бункер активного вентилирования;ЗСК – зерноочистительно-сушильный комплекс;ЗХ – зернохранилище.
Слайды и текст этой презентации
Слайд 2Технологическая схема послеуборочной обработки зерна
ТС – транспортные средства хозяйства;
БАВ –
бункер активного вентилирования;

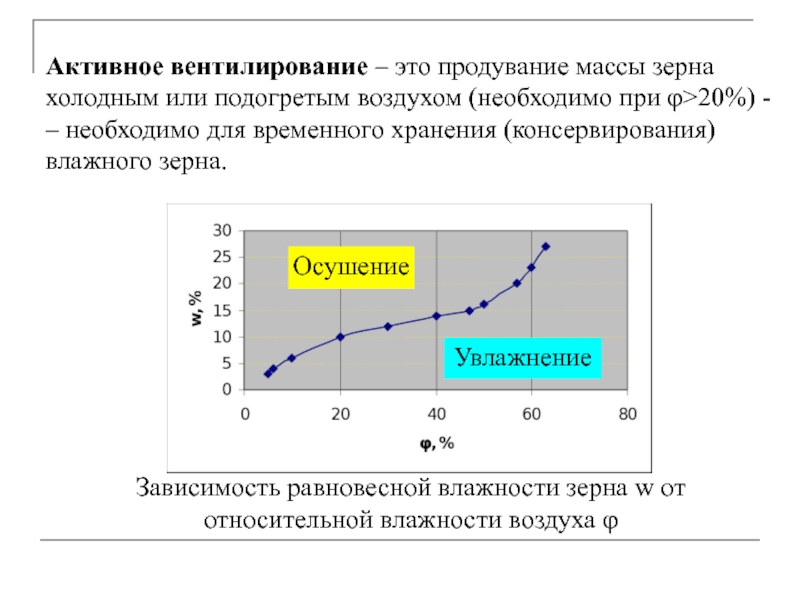

Слайд 3Активное вентилирование – это продувание массы зерна холодным или подогретым
воздухом (необходимо при φ>20%) - – необходимо для временного хранения
(консервирования) влажного зерна.Зависимость равновесной влажности зерна w от относительной влажности воздуха φ

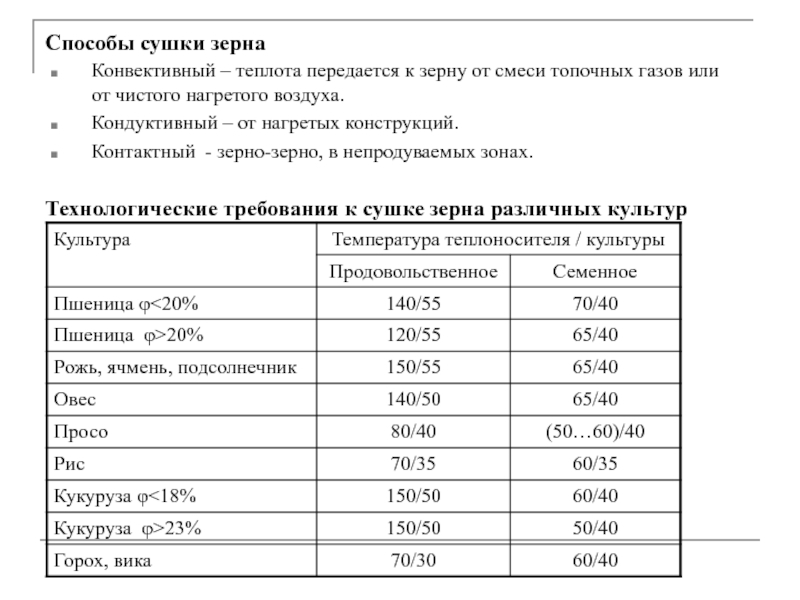

Слайд 5Конвективный – теплота передается к зерну от смеси топочных газов
или от чистого нагретого воздуха.
Кондуктивный – от нагретых конструкций.
Контактный -
зерно-зерно, в непродуваемых зонах.Способы сушки зерна
Технологические требования к сушке зерна различных культур
Слайд 9Технологическая схема сушки зерна в шахтной зерносушилке:
0.2 – зерно;
3.4 – теплоноситель;
3.0 – отработанный теплоноситель
