Автомобильные средства заправки и транспортирования горючего и масел
Содержание
- 1. Автомобильные средства заправки и транспортирования горючего и масел
- 2. Учебные вопросы: 1. Назначение и классификация, условные обозначения
- 3. Литература для с/п: 1. "Агрегаты и комплектующее оборудование
- 4. 1. Назначение, классификация автомобильных средств заправки и транспортирования горючего и масел. Требования, предъявляемые к ним.
- 5. Классификация автомобильных средств заправки и транспортирования определяется:по принадлежности;назначению и виду транспортной базы;виду транспортируемого или заправляемого продукта;
- 6. АЦМ-6-43185 АЦ-5,5-4320
- 7. АЦ - автоцистернаПЦ - прицеп-цистернаППЦ - полуприцеп-цистернаАЦМ
- 8. АЦ-7-4310
- 9. АТМЗ-5,5-4310
- 10. АТЗ-9,3-260
- 11. АТЗ-10-4320м

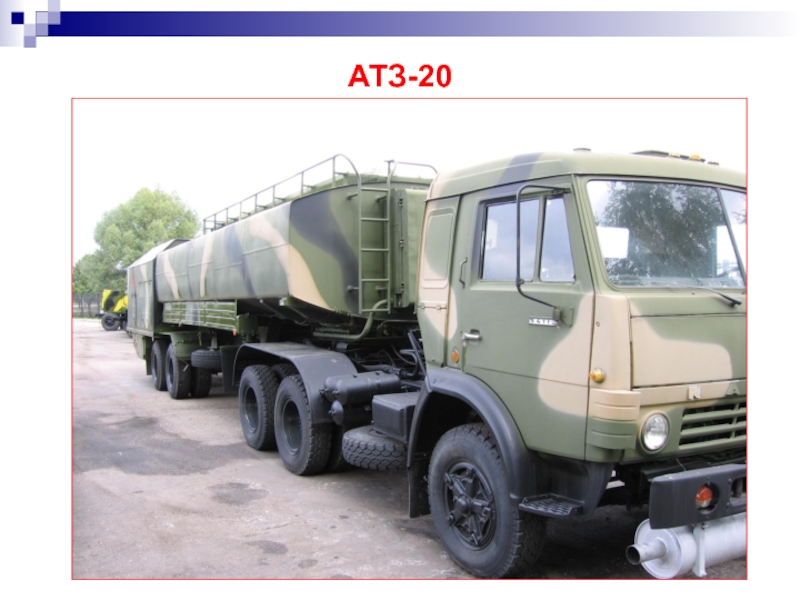

- 12. АТЗ-20
- 13. АТЗ- 60- 8685
- 14. АТЗ-60-8685
- 15. АТЗ-90-8685

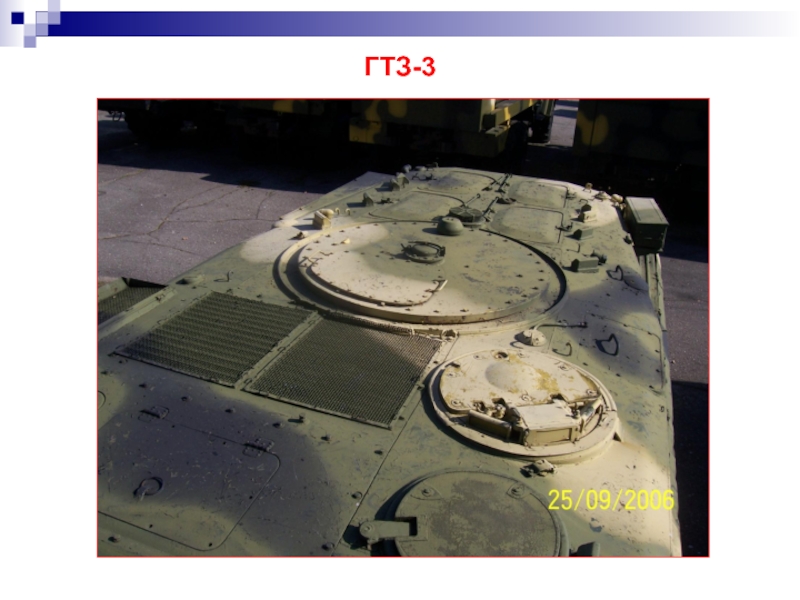

- 16. ГТЗ - 3
- 17. ГТЗ-3

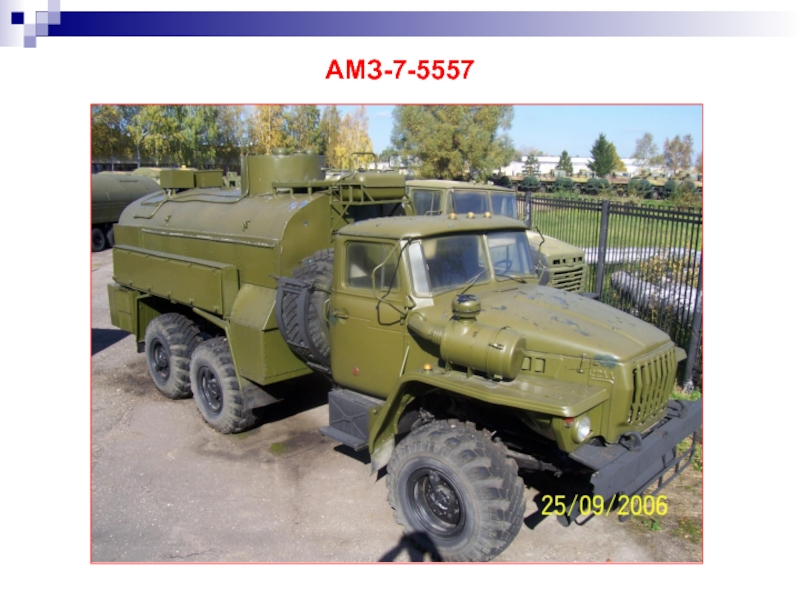

- 18. АМЗ-7-5557
- 19. АМЗ-7-5557

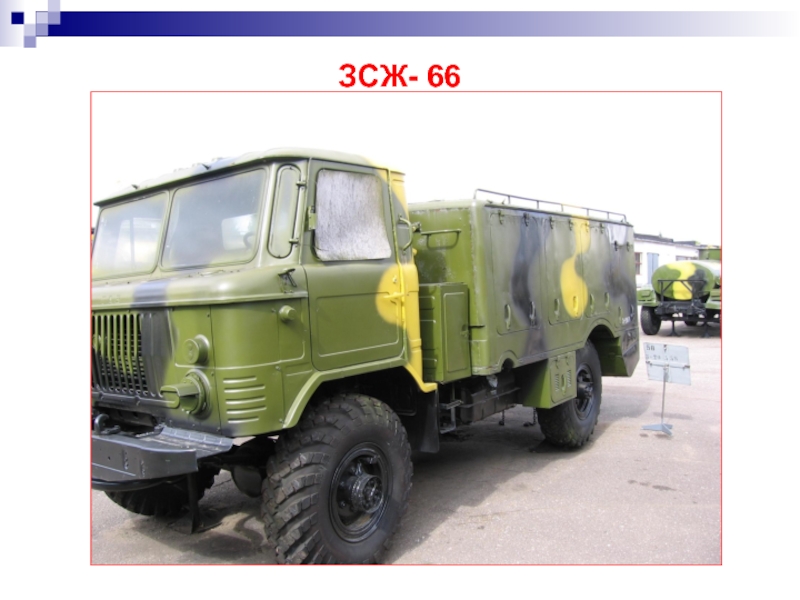

- 20. ЗСЖ- 66
- 21. Требования к автомобильным средствам заправки и транспортирования горючего и масел:
- 22. 2. ОСНОВНОЕ ОБОРУДОВАНИЕ И СХЕМЫ КОМПОНОВКИ АВТОМОБИЛЬНЫХ СРЕДСТВ ЗАПРАВКИ И ТРАНСПОРТИРОВАНИЯ ГОРЮЧЕГО И МАСЕЛ.
- 23. Компоновка автозаправщиков и автоцистерн определяется их функциональным
- 24. - Цистерна с оборудованием - Устройства для
- 25. Рис.1 Трубопроводные коммуникации автотопливозаправщика
- 26. Рис.2. Схема поплавково - пневматического ограничителя наполнения:
- 27. Рис.3. Схема электрического ограничителя наполнения с поплавковым
- 28. Рис.4. Схема, электрического ограничителя наполнения с непосредственным
- 29. Скачать презентанцию
Учебные вопросы: 1. Назначение и классификация, условные обозначения автомобильных средств заправки и транспортирования горючего и масел. Требования, предъявляемые к ним. 2. Основное оборудование и схемы компоновки автомобильных средств заправки и транспортирования горючего и
Слайды и текст этой презентации
Слайд 2Учебные вопросы:
1. Назначение и классификация, условные обозначения автомобильных средств заправки
и транспортирования горючего и масел. Требования, предъявляемые к ним.
2. Основное
оборудование и схемы компоновки автомобильных средств заправки и транспортирования горючего и масел.
Слайд 3Литература для с/п:
1. "Агрегаты и комплектующее оборудование средств перекачки, заправки
и транспортирования горючего и масел" - УВВТУ-1987.
2. "Эксплуатация средств перекачки,
заправки и транспортирования
ракетного топлива и горючего, "- Воениздат-1993.
Слайд 4 1. Назначение, классификация автомобильных средств заправки и транспортирования горючего
и масел. Требования, предъявляемые к ним.

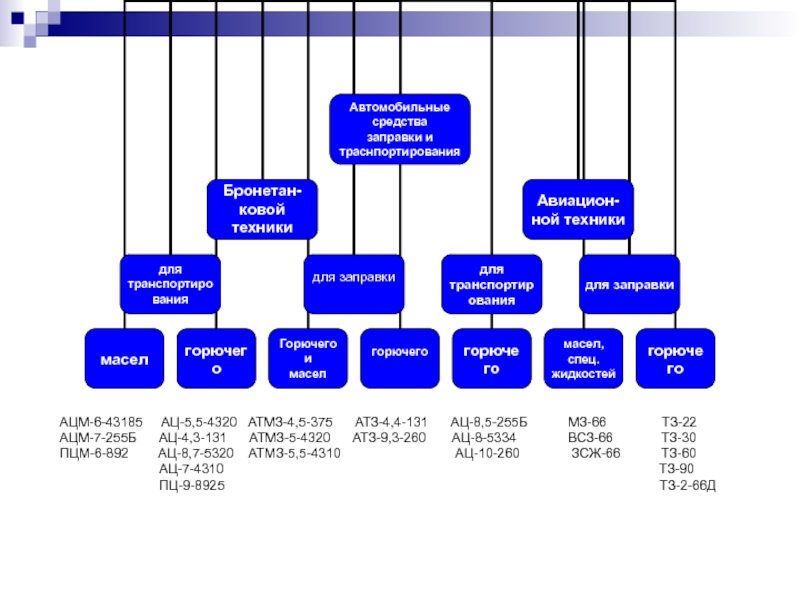

Слайд 5Классификация автомобильных средств заправки и транспортирования определяется:
по принадлежности;
назначению и виду
транспортной базы;
виду транспортируемого или
заправляемого продукта;
Слайд 6 АЦМ-6-43185 АЦ-5,5-4320 АТМЗ-4,5-375
АТЗ-4,4-131 АЦ-8,5-255Б МЗ-66
ТЗ-22АЦМ-7-255Б АЦ-4,3-131 АТМЗ-5-4320 АТЗ-9,3-260 АЦ-8-5334 ВСЗ-66 ТЗ-30
ПЦМ-6-892 АЦ-8,7-5320 АТМЗ-5,5-4310 АЦ-10-260 ЗСЖ-66 ТЗ-60
АЦ-7-4310 ТЗ-90
ПЦ-9-8925 ТЗ-2-66Д
Слайд 7АЦ - автоцистерна
ПЦ - прицеп-цистерна
ППЦ - полуприцеп-цистерна
АЦМ - автоцистерна для
масла
ПЦМ - прицеп-цистерна для масла
АТМЗ - автотопливомаслозаправщик
АТЗ - автотопливозаправщик
ТЗ -
топливозаправщикАЦЗ - автоцистерна-заправщик
ТЗА - топливозаправщик авиационный
МЗ - маслозаправщик
ВC3 - водоспиртозаправщик
ЗСЖ - заправщик специальными жидкостями
Слайд 222. ОСНОВНОЕ ОБОРУДОВАНИЕ И СХЕМЫ КОМПОНОВКИ АВТОМОБИЛЬНЫХ СРЕДСТВ ЗАПРАВКИ И
ТРАНСПОРТИРОВАНИЯ ГОРЮЧЕГО И МАСЕЛ.
Слайд 23Компоновка автозаправщиков и автоцистерн определяется их функциональным предназначением. Компоновочные схемы
условно можно разделить на две группы:
компоновочные схемы автотопливозаправщиков и автоцистерн
компоновочные
схемы автозаправщиков маслами и специальными жидкостями.
Слайд 24- Цистерна с оборудованием - Устройства для отвода -
Комплект спец. обработки
- Напорно-всасывающие
стат. электр. - Насос с приводом - Спец. оборудование - Средства связи - Раздаточные рукава
- КИП - ЗИП
- Трубопроводные коммуникации -ручные огнетушители
-экспл. документация
Слайд 26 Рис.2. Схема поплавково - пневматического ограничителя наполнения:
1- поплавок; 2-
золотник;
3- рычаг; 4- пневмоклапан.
Слайд 27 Рис.3. Схема электрического ограничителя наполнения с поплавковым первичным преобразователем:
1- поплавок;
2-
шток;
3- контакты;
4- электромагнит;
5- отсечной клапан;
Р1- сигнальное реле
Слайд 28 Рис.4. Схема, электрического ограничителя наполнения с непосредственным контактом:
1 - контакт;
2
- электромагнит;
3 - отсечной клапан;
4 - пневмоклапан;
Р1 - сигнальное реле
