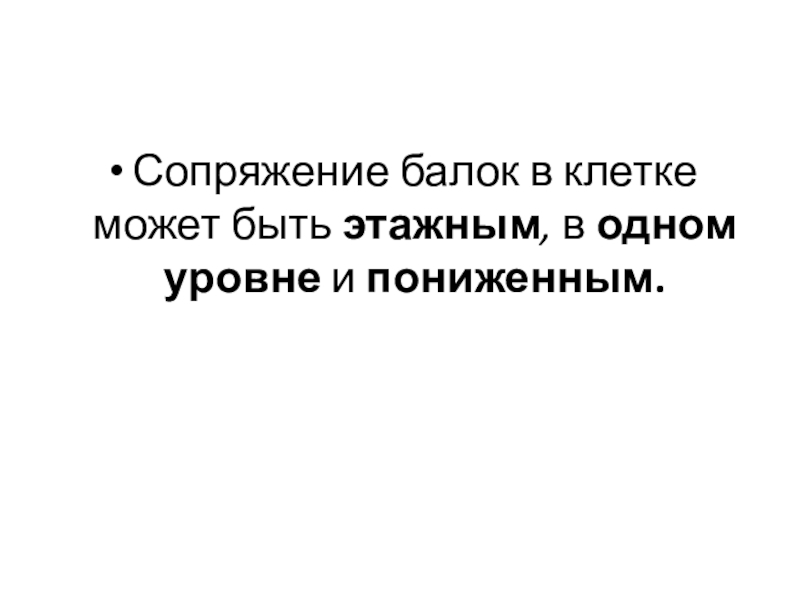

- 12. Сопряжение балок в клетке может быть этажным, в одном уровне и пониженным.
- 13. Слайд 13
- 14. Слайд 14

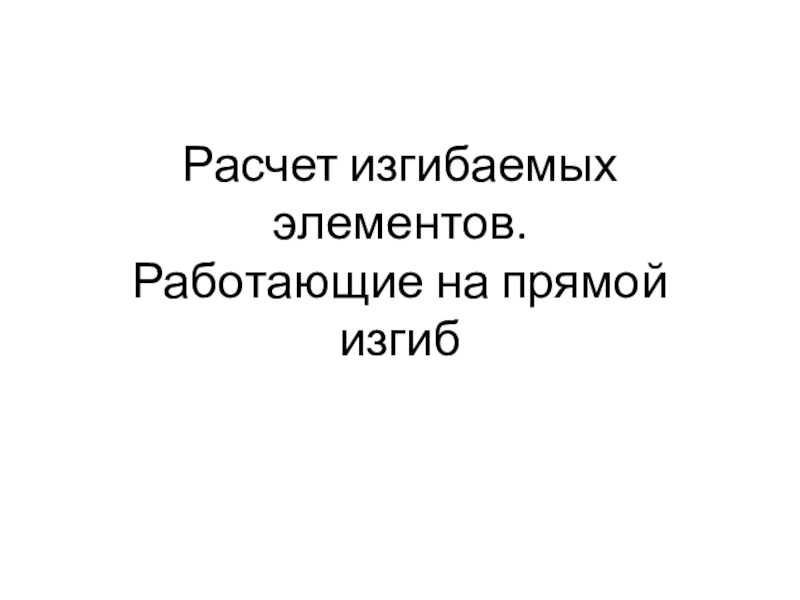

- 15. Расчет изгибаемых элементов. Работающие на прямой изгиб
- 16. В сечениях балок под воздействием нагрузок возникают
- 17. Расчет балок производят по прочности ( I
- 18. Сечения балок: из прокатных изделий (двутавров, швеллеров)Из составного сечения (свариваться из листов)
- 19. Расчет прочности на действие нормальных напряженийϬ =
- 20. Расчет прочности на действие касательных напряженийƮ =
- 21. Проверка жесткости балки равномерное загружениеf = 5/

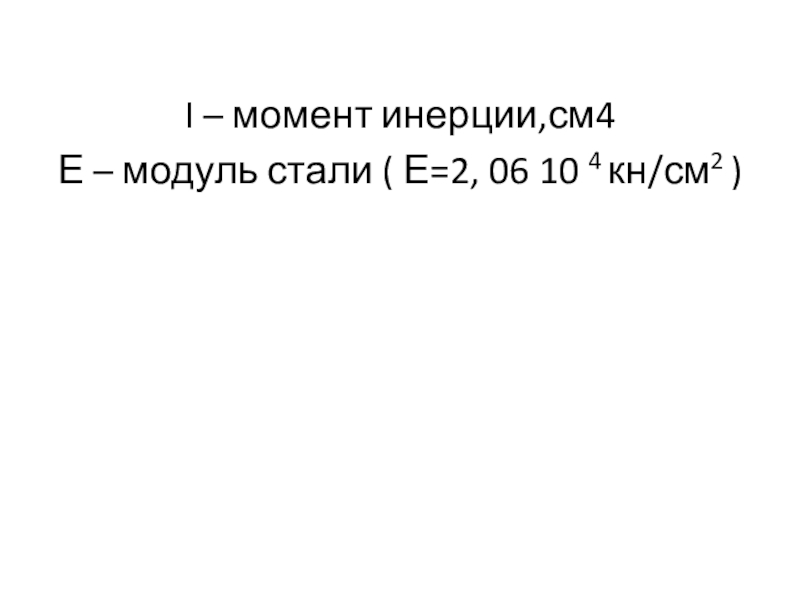

- 22. I – момент инерции,см4Е – модуль стали ( Е=2, 06 10 4 кн/см2 )
- 23. Задача 1.Подобрать сечение балки, выполненной из прокатного
- 24. Принимаем стальОпред. максимальные значения. Расчетного момента и
- 25. Задача 2. Проверить прочность и прогиб стальной
- 26. Расчет опорных ребер балокОпирание балок на колонны
- 27. Сопряжения балки со стальными колоннами.Опирание балки на
- 28. Опирание балки на колонну сверху.При опирании балки
- 29. Чтобы вся нагрузка передавалась через ребро оно
- 30. Слайд 30
- 31. Опирание 2-х балок на колонну сверху.Аналогично предыдущему
- 32. Также есть вариант опереть 2-е балки на
- 33. Для передачи поперечной силы балка усиливается ребром,
- 34. Слайд 34
- 35. Шарнирное опирание балки на колонну сбокуПри боковом креплении необходимо в расчетах колонны учитывать эксцентриситет.
- 36. При шарнирном опирании нагрузка передается через опорное
- 37. Слайд 37
- 38. Жесткое сопряжение балки с колонной при помощи болтового соединения
- 39. Создать жесткое соединение можно с помощью болтового
- 40. Количество и диаметры болтов для верхнего пояса
- 41. Слайд 41
- 42. Жесткое сопряжение балки с колонной при помощи сварного соединения
- 43. При жестком соединении балки с колонной при
- 44. Слайд 44
- 45. Расчет опорных ребер производится на действие сжимающей
- 46. При расчете на устойчивость , совместно с
- 47. Расчет ребра на смятие Ϭ = N
- 48. Опорное ребро часто выступает вниз, за пределы
- 49. Задача 1.Рассчитайте опорное ребро балки, сечение из
- 50. 1 . Задаемся конструкцией и размерами ребра.
- 51. 2. Расчетное сопротивления стали на смятие, при
- 52. Конструирование балок На основании расчетов всех элементов
- 53. Слайд 53
- 54. Скачать презентанцию
Балка - линейный элемент несущих конструкций, опирающийся на оба конца (в отличие от консоли) и работающий преимущественно на изгиб. Применяются балки для перекрытия пролетов промышленных и гражданских зданий. Рационально использовать балки
Слайды и текст этой презентации

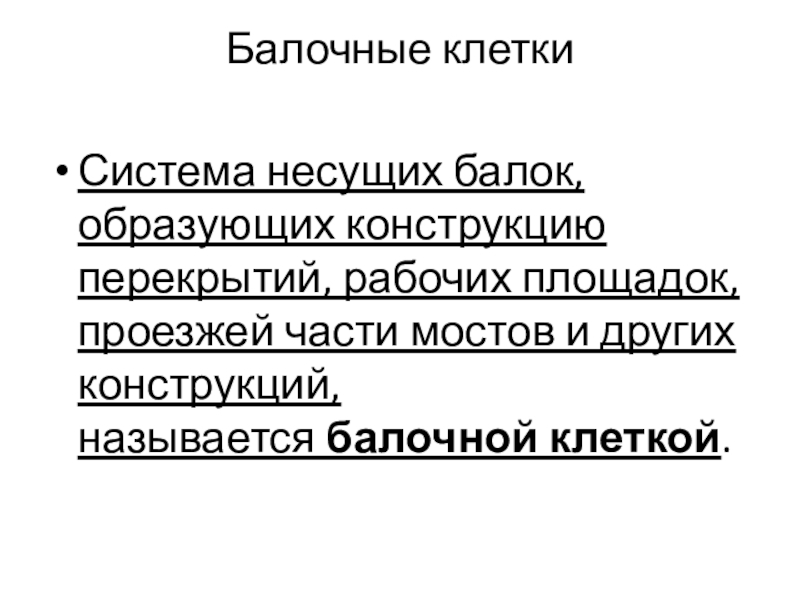

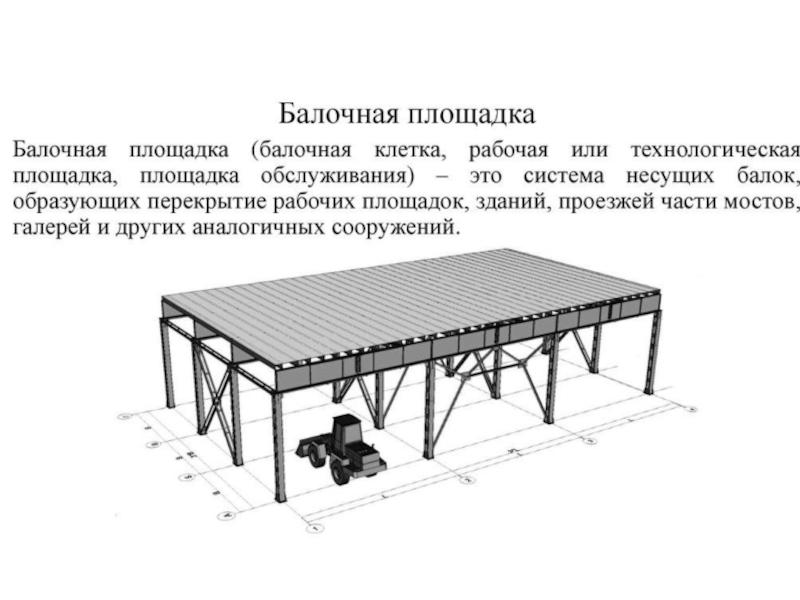

Слайд 5Балочные клетки
Система несущих балок, образующих конструкцию перекрытий, рабочих площадок, проезжей
части мостов и других конструкций, называется балочной клеткой.

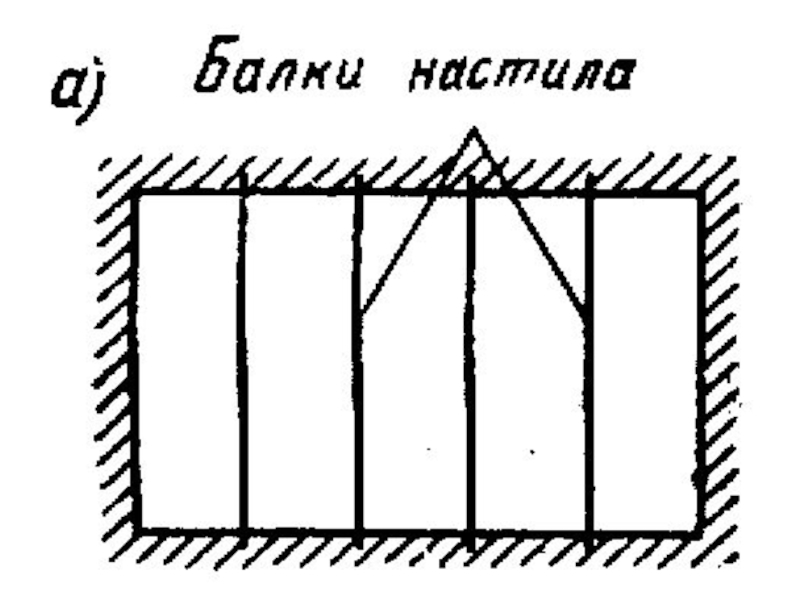

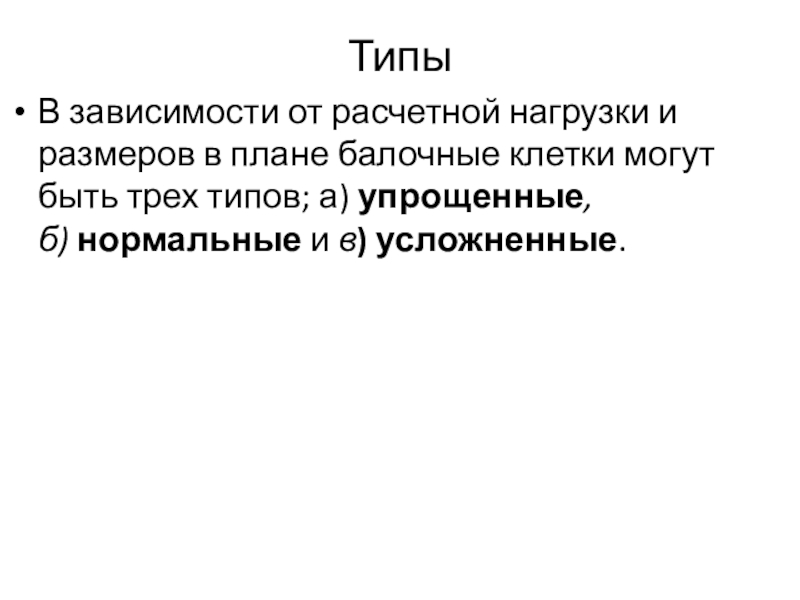

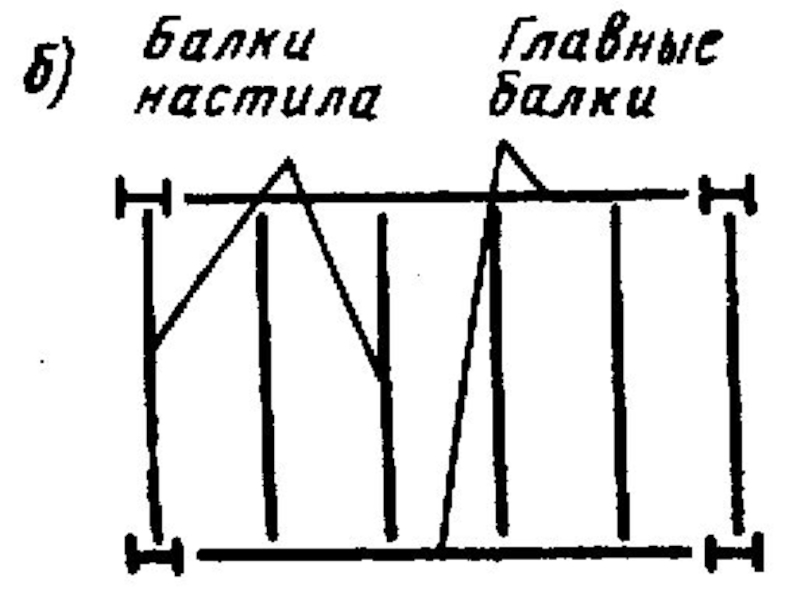

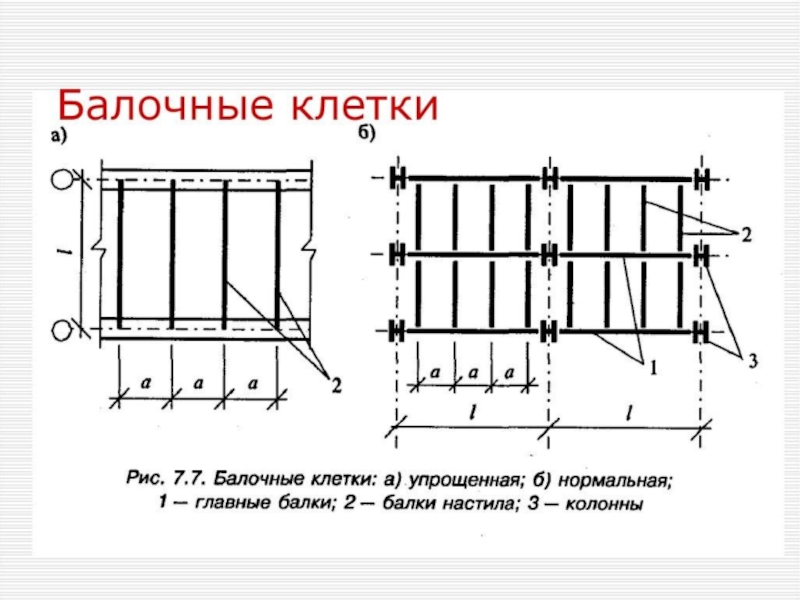

Слайд 6Типы
В зависимости от расчетной нагрузки и размеров в плане балочные
клетки могут быть трех типов; а) упрощенные, б) нормальные и в) усложненные.

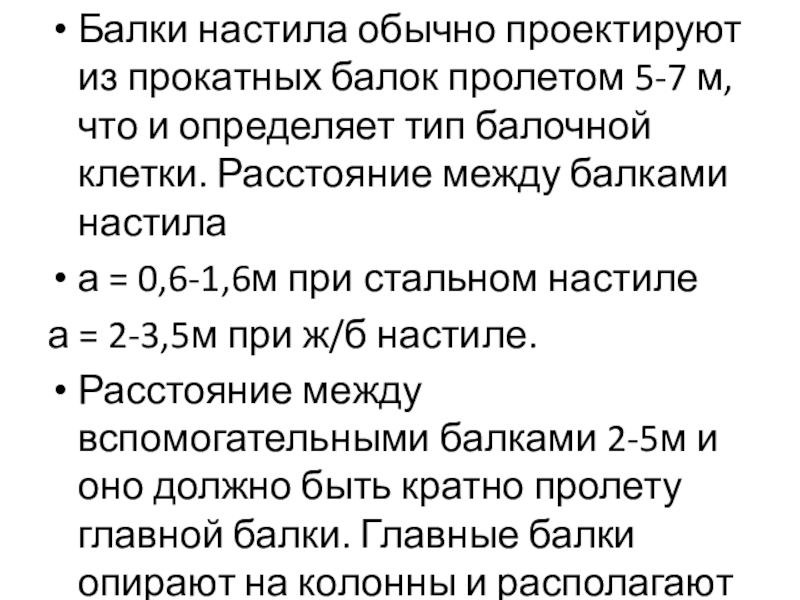

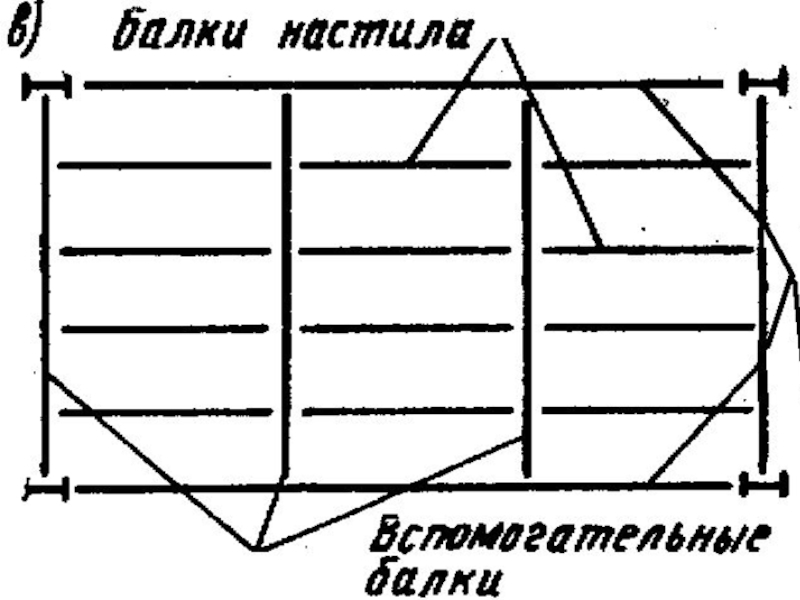

Слайд 10Балки настила обычно проектируют из прокатных балок пролетом 5-7 м,
что и определяет тип балочной клетки. Расстояние между балками настила
а
= 0,6-1,6м при стальном настиле а = 2-3,5м при ж/б настиле.
Расстояние между вспомогательными балками 2-5м и оно должно быть кратно пролету главной балки. Главные балки опирают на колонны и располагают вдоль больших расстояний между ними.

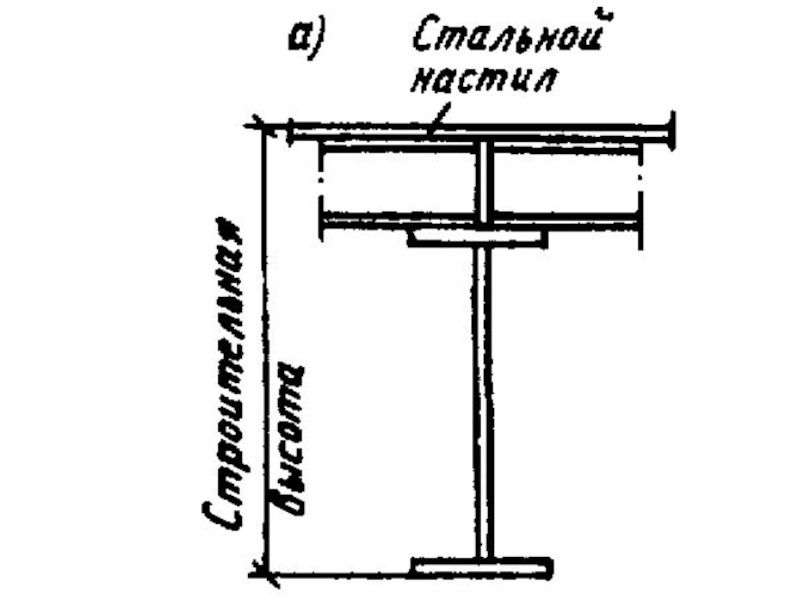

Слайд 11Размер от нижнего пояса главной балки до верха настила называется
строительной
высотой
балочной
клепки.

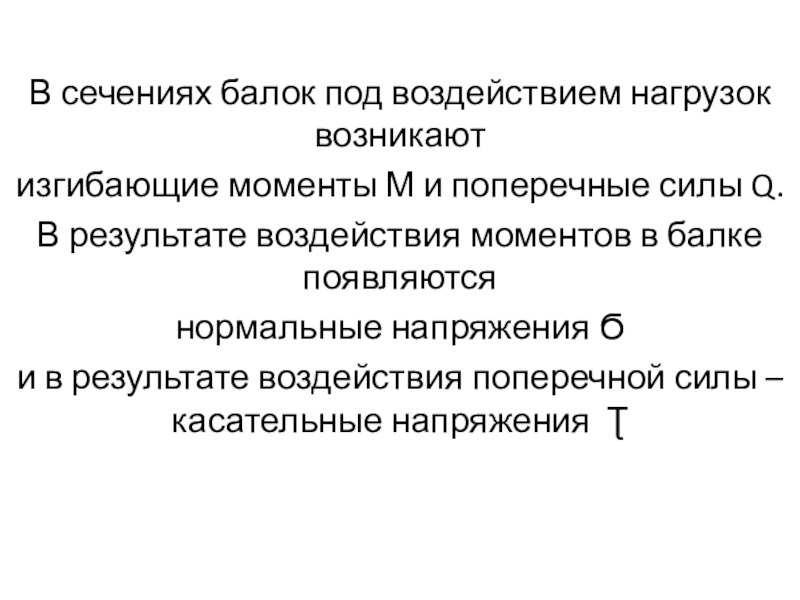

Слайд 16В сечениях балок под воздействием нагрузок возникают
изгибающие моменты М
и поперечные силы Q.
В результате воздействия моментов в балке
появляются нормальные напряжения Ϭ
и в результате воздействия поперечной силы – касательные напряжения Ʈ

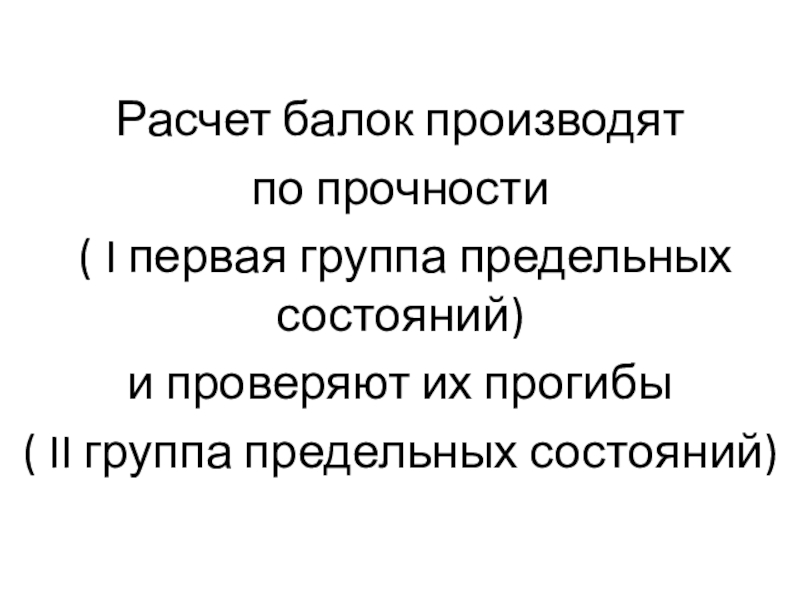

Слайд 17Расчет балок производят
по прочности
( I первая группа предельных
состояний)
и проверяют их прогибы
( II группа предельных состояний)

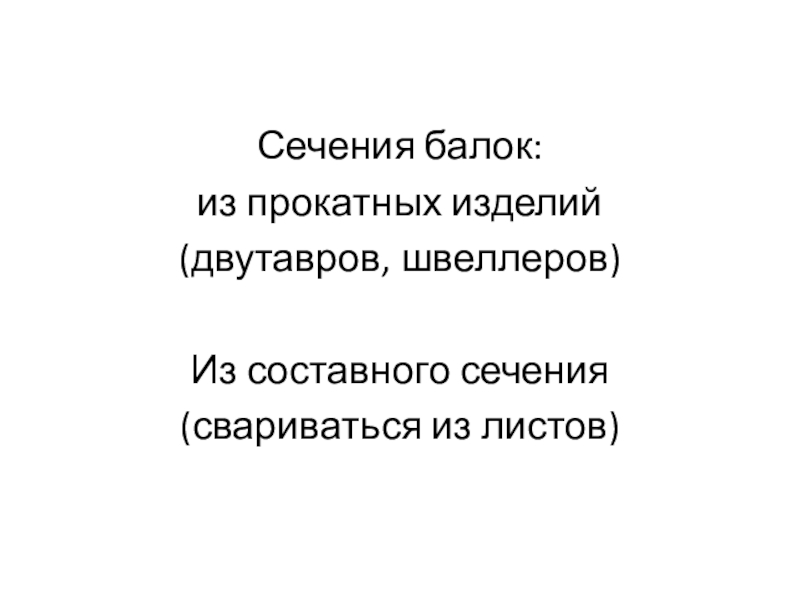

Слайд 18Сечения балок:
из прокатных изделий
(двутавров, швеллеров)
Из составного сечения
(свариваться
из листов)

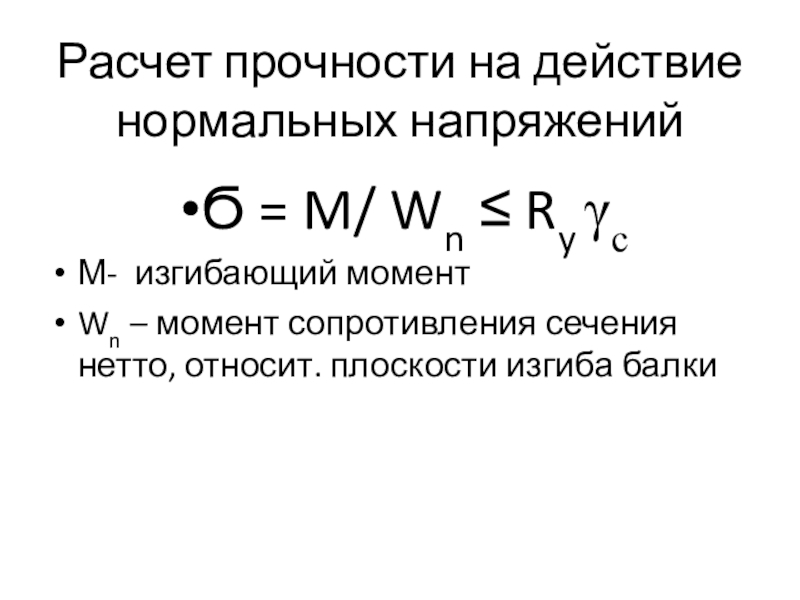

Слайд 19Расчет прочности на действие нормальных напряжений
Ϭ = M/ Wn ≤
Ry γc
М- изгибающий момент
Wn – момент сопротивления сечения нетто,
относит. плоскости изгиба балки

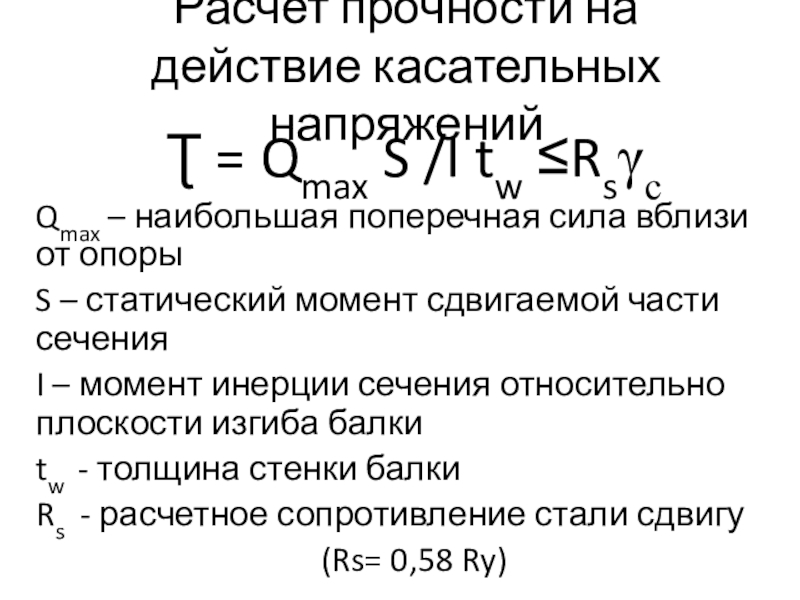

Слайд 20Расчет прочности на действие касательных напряжений
Ʈ = Qmax S /I
tw ≤Rsγc
Qmax – наибольшая поперечная сила вблизи от опоры
S –
статический момент сдвигаемой части сеченияI – момент инерции сечения относительно плоскости изгиба балки
tw - толщина стенки балки
Rs - расчетное сопротивление стали сдвигу
(Rs= 0,58 Ry)

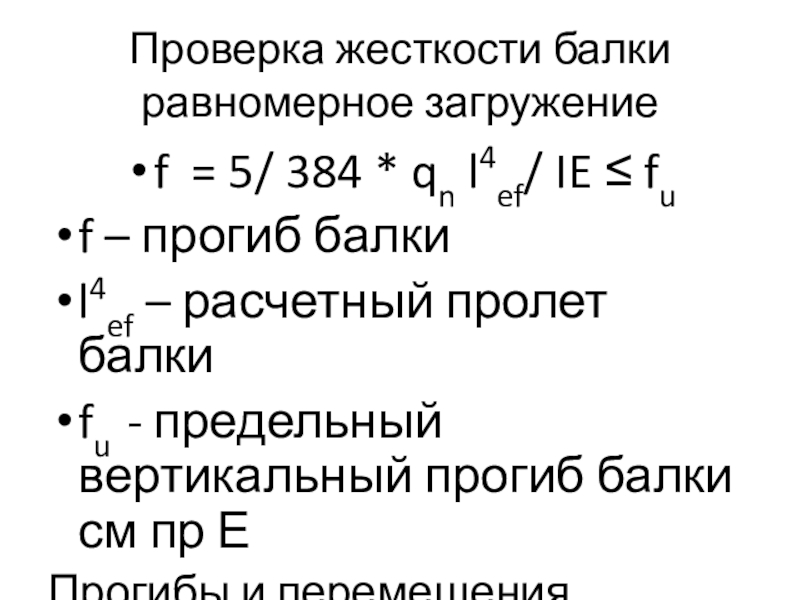

Слайд 21Проверка жесткости балки
равномерное загружение
f = 5/ 384 * qn l4ef/
IE ≤ fu
f – прогиб балки
l4ef – расчетный пролет балки
fu
- предельный вертикальный прогиб балки см пр Е Прогибы и перемещения

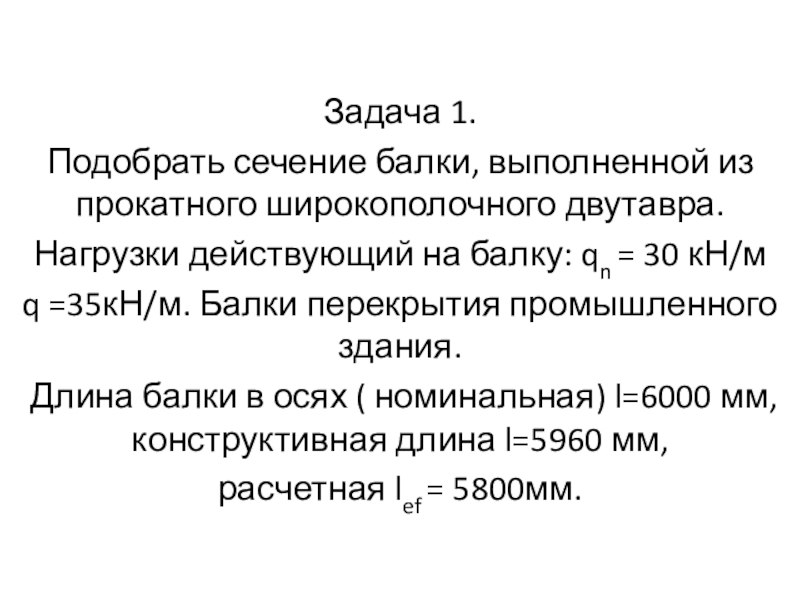

Слайд 23Задача 1.
Подобрать сечение балки, выполненной из прокатного широкополочного двутавра.
Нагрузки
действующий на балку: qn = 30 кН/м
q =35кН/м. Балки
перекрытия промышленного здания.Длина балки в осях ( номинальная) l=6000 мм, конструктивная длина l=5960 мм,
расчетная lef = 5800мм.

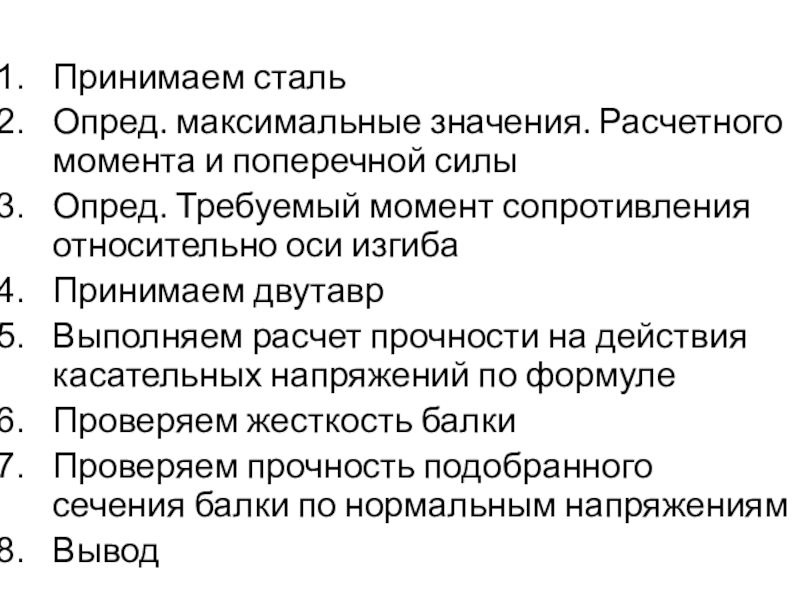

Слайд 24Принимаем сталь
Опред. максимальные значения. Расчетного момента и поперечной силы
Опред. Требуемый
момент сопротивления относительно оси изгиба
Принимаем двутавр
Выполняем расчет прочности на
действия касательных напряжений по формулеПроверяем жесткость балки
Проверяем прочность подобранного сечения балки по нормальным напряжениям
Вывод

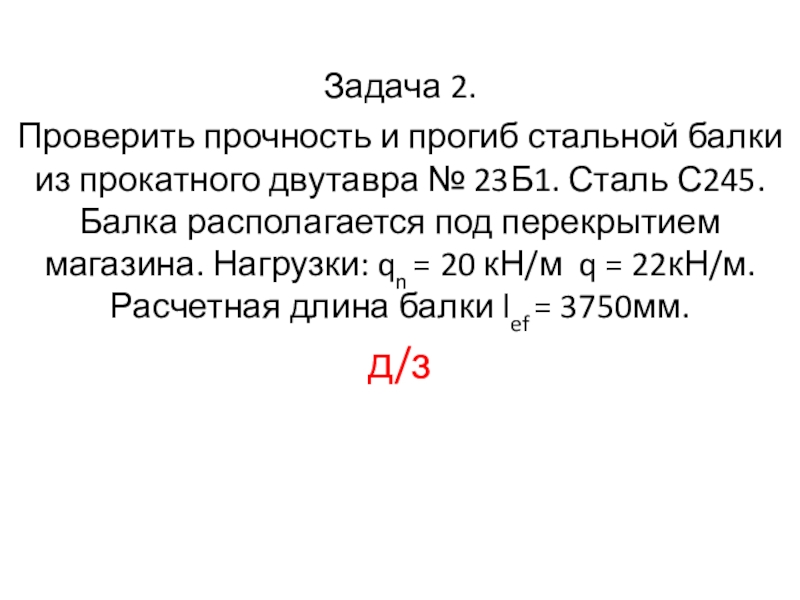

Слайд 25Задача 2.
Проверить прочность и прогиб стальной балки из прокатного
двутавра № 23Б1. Сталь С245. Балка располагается под перекрытием магазина.
Нагрузки: qn = 20 кН/м q = 22кН/м. Расчетная длина балки lef = 3750мм.д/з

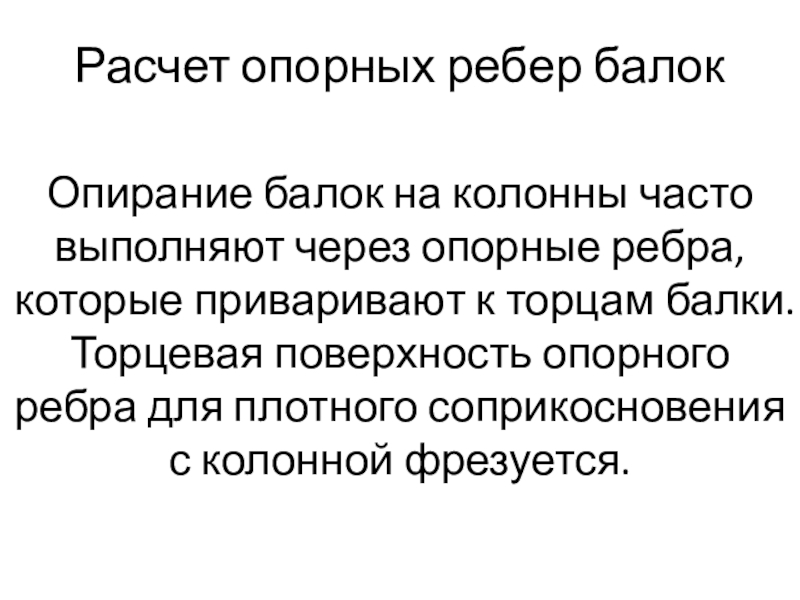

Слайд 26Расчет опорных ребер балок
Опирание балок на колонны часто выполняют через
опорные ребра, которые приваривают к торцам балки. Торцевая поверхность опорного
ребра для плотного соприкосновения с колонной фрезуется.

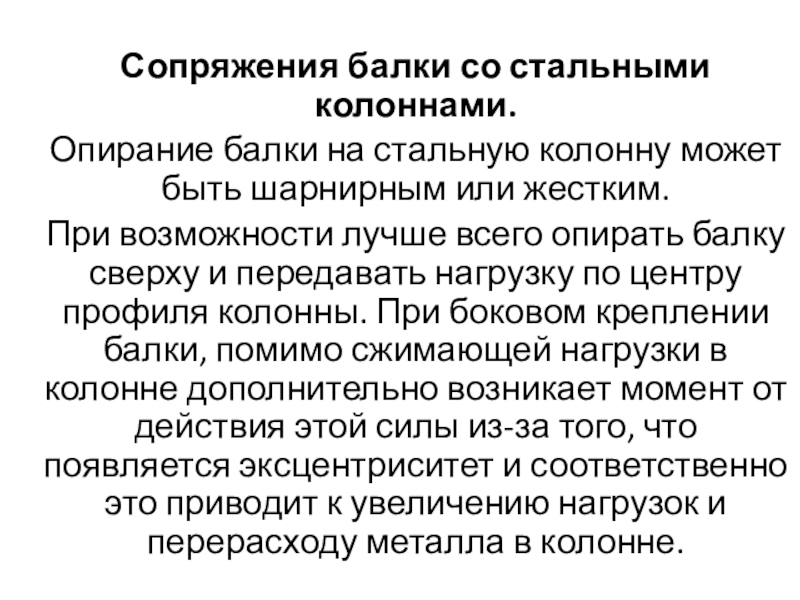

Слайд 27Сопряжения балки со стальными колоннами.
Опирание балки на стальную колонну может
быть шарнирным или жестким.
При возможности лучше всего опирать балку сверху
и передавать нагрузку по центру профиля колонны. При боковом креплении балки, помимо сжимающей нагрузки в колонне дополнительно возникает момент от действия этой силы из-за того, что появляется эксцентриситет и соответственно это приводит к увеличению нагрузок и перерасходу металла в колонне.

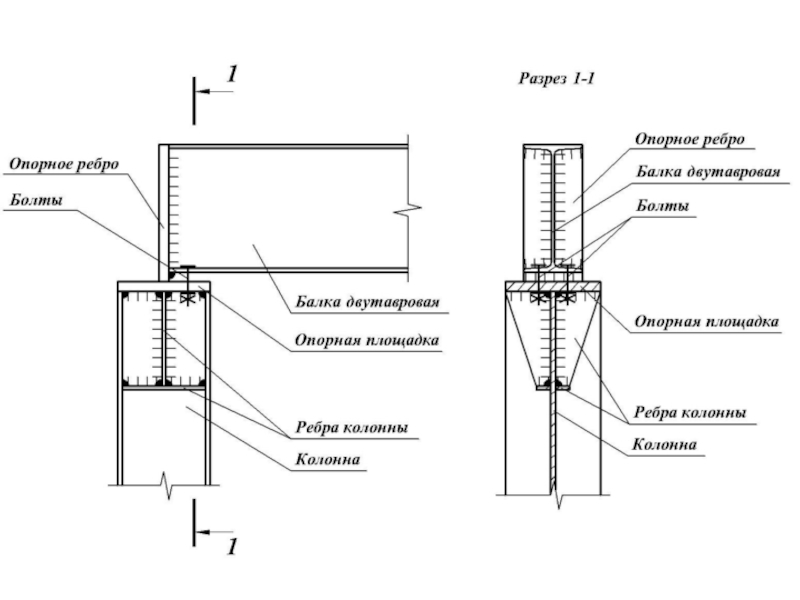

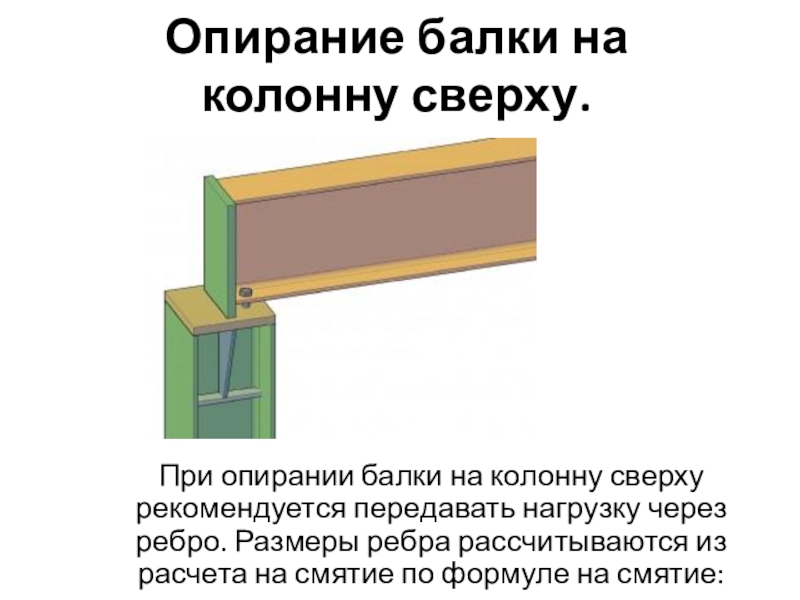

Слайд 28Опирание балки на колонну сверху.
При опирании балки на колонну сверху
рекомендуется передавать нагрузку через ребро. Размеры ребра рассчитываются из расчета
на смятие по формуле на смятие:

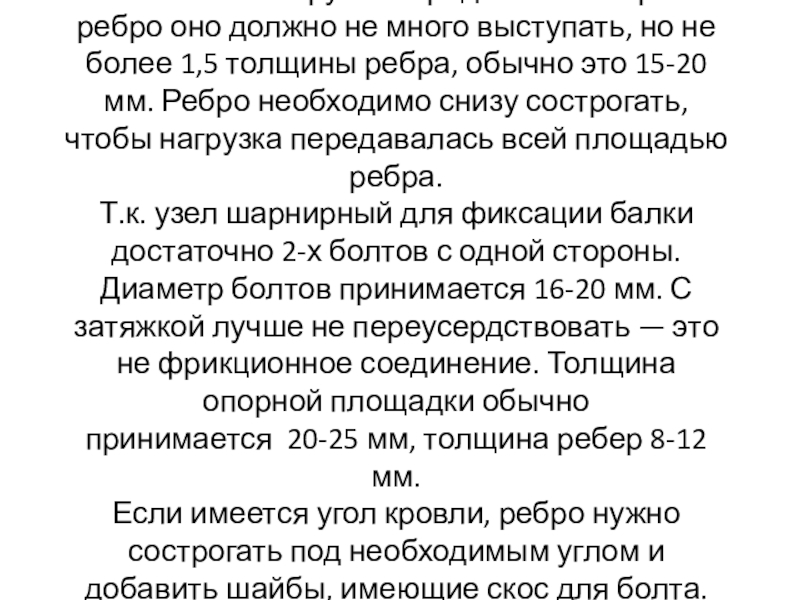

Слайд 29Чтобы вся нагрузка передавалась через ребро оно должно не много
выступать, но не более 1,5 толщины ребра, обычно это 15-20
мм. Ребро необходимо снизу сострогать, чтобы нагрузка передавалась всей площадью ребра. Т.к. узел шарнирный для фиксации балки достаточно 2-х болтов с одной стороны. Диаметр болтов принимается 16-20 мм. С затяжкой лучше не переусердствовать — это не фрикционное соединение. Толщина опорной площадки обычно принимается 20-25 мм, толщина ребер 8-12 мм. Если имеется угол кровли, ребро нужно сострогать под необходимым углом и добавить шайбы, имеющие скос для болта.

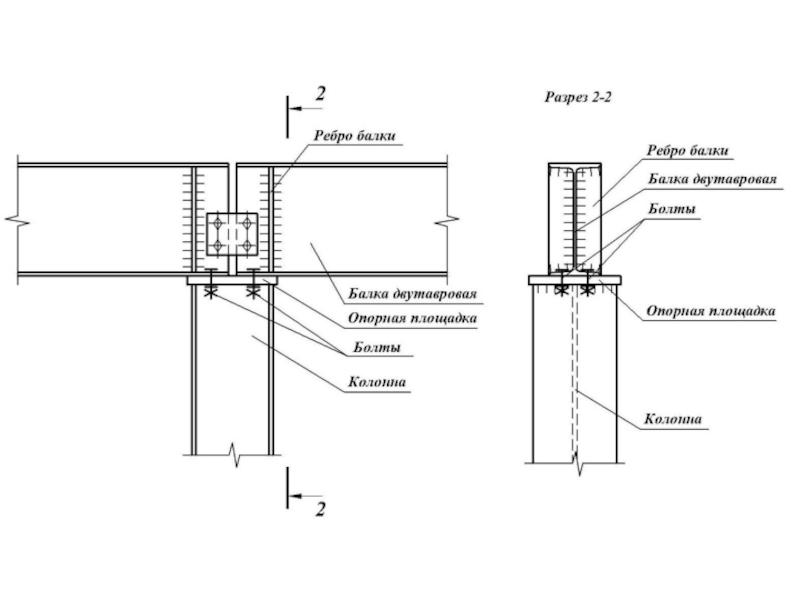

Слайд 31Опирание 2-х балок на колонну сверху.
Аналогично предыдущему варианту опираем балки
через ребро на оголовок колонны.
Балки соединяем между собой с помощью
болтов. Сверху болты устанавливать не стоит если конечно вы не хотите создать жесткий узел. Между 2-мя ребрами устанавливаем пластинки для того, чтобы не стянуть балки вместе (это может нагрузить колонну моментом на противоположном конце балки).

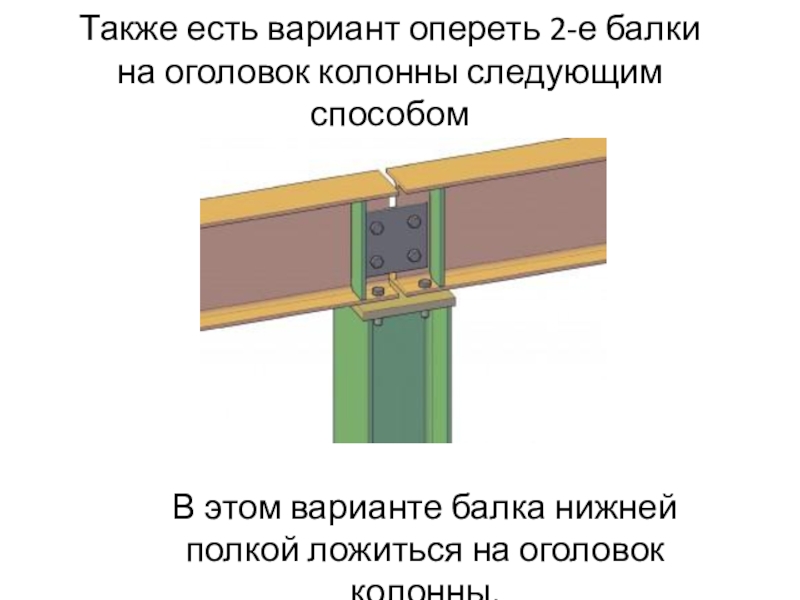

Слайд 32Также есть вариант опереть 2-е балки на оголовок колонны следующим
способом
В этом варианте балка нижней полкой ложиться на оголовок колонны.

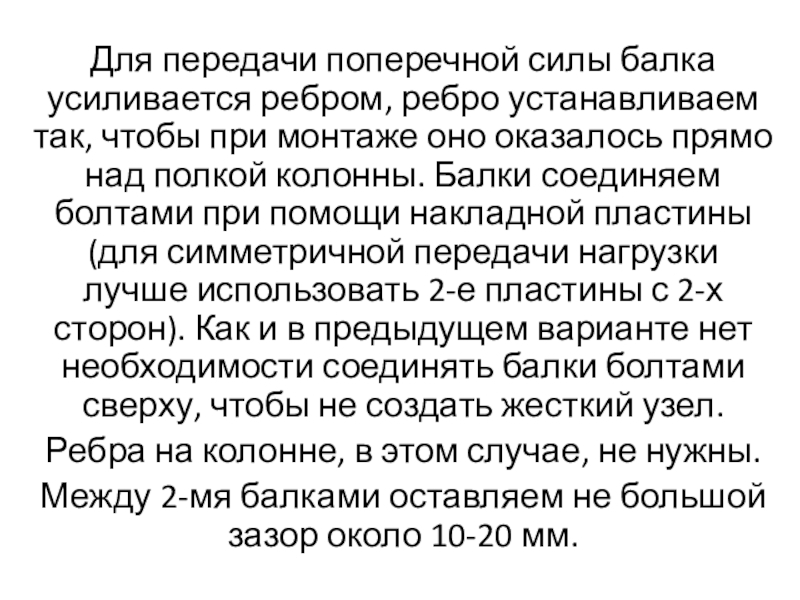

Слайд 33Для передачи поперечной силы балка усиливается ребром, ребро устанавливаем так,
чтобы при монтаже оно оказалось прямо над полкой колонны. Балки
соединяем болтами при помощи накладной пластины (для симметричной передачи нагрузки лучше использовать 2-е пластины с 2-х сторон). Как и в предыдущем варианте нет необходимости соединять балки болтами сверху, чтобы не создать жесткий узел.Ребра на колонне, в этом случае, не нужны.
Между 2-мя балками оставляем не большой зазор около 10-20 мм.

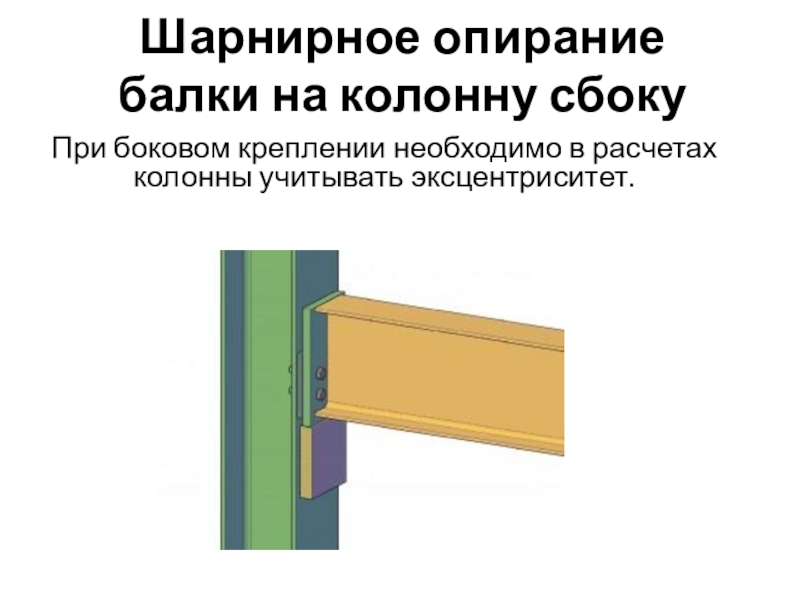

Слайд 35Шарнирное опирание балки на колонну сбоку
При боковом креплении необходимо в
расчетах колонны учитывать эксцентриситет.

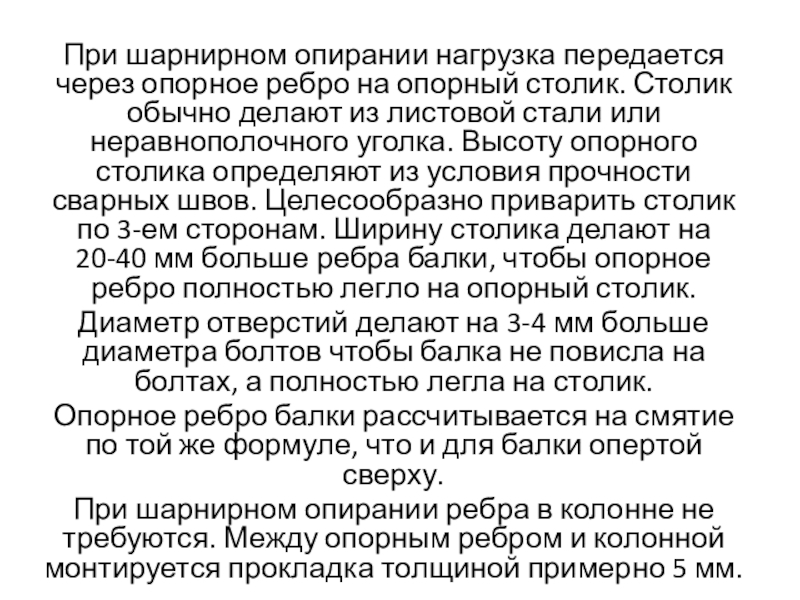

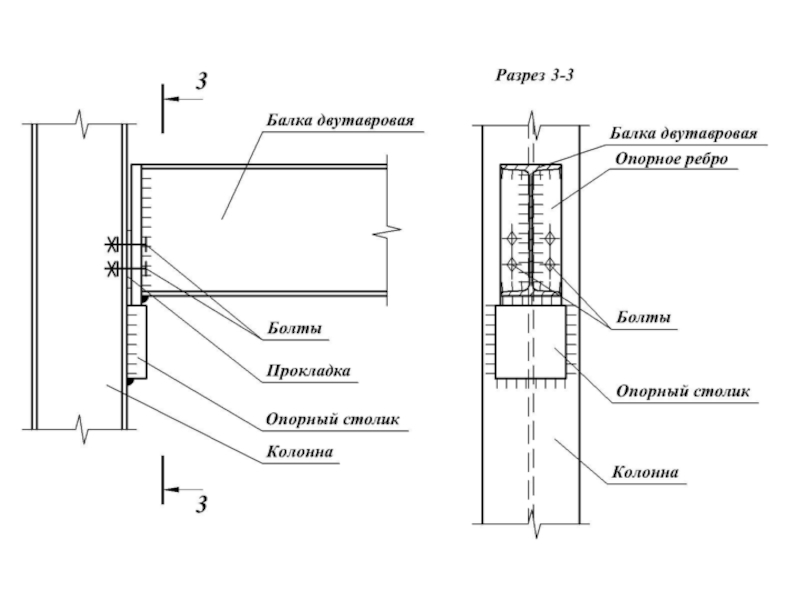

Слайд 36При шарнирном опирании нагрузка передается через опорное ребро на опорный
столик. Столик обычно делают из листовой стали или неравнополочного уголка.
Высоту опорного столика определяют из условия прочности сварных швов. Целесообразно приварить столик по 3-ем сторонам. Ширину столика делают на 20-40 мм больше ребра балки, чтобы опорное ребро полностью легло на опорный столик.Диаметр отверстий делают на 3-4 мм больше диаметра болтов чтобы балка не повисла на болтах, а полностью легла на столик.
Опорное ребро балки рассчитывается на смятие по той же формуле, что и для балки опертой сверху.
При шарнирном опирании ребра в колонне не требуются. Между опорным ребром и колонной монтируется прокладка толщиной примерно 5 мм.

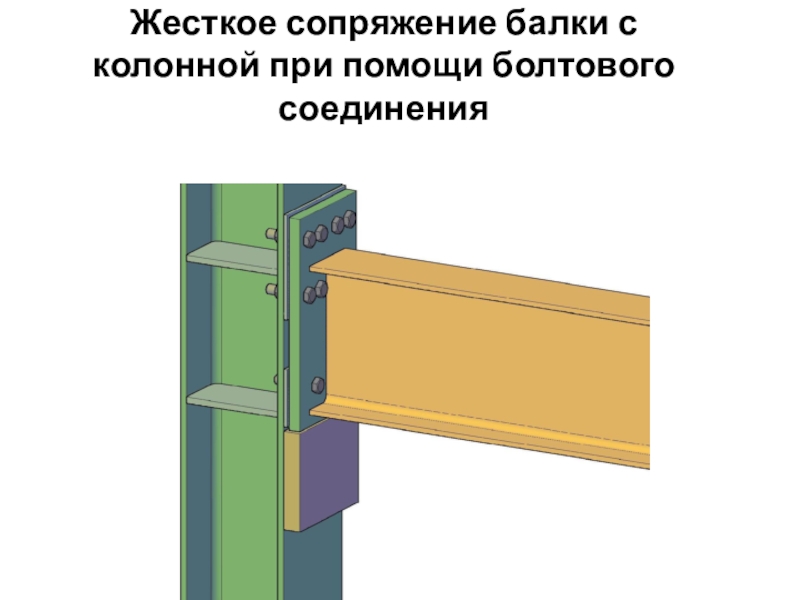

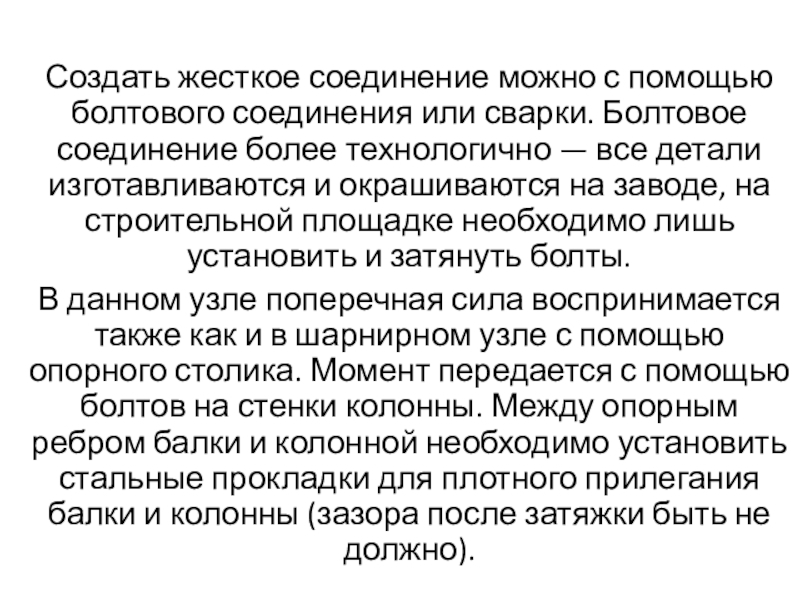

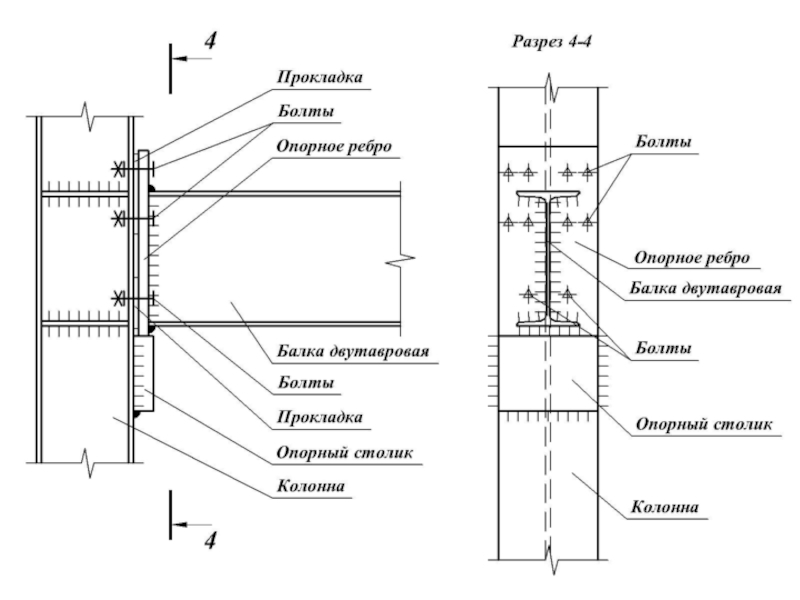

Слайд 39Создать жесткое соединение можно с помощью болтового соединения или сварки.
Болтовое соединение более технологично — все детали изготавливаются и окрашиваются
на заводе, на строительной площадке необходимо лишь установить и затянуть болты.В данном узле поперечная сила воспринимается также как и в шарнирном узле с помощью опорного столика. Момент передается с помощью болтов на стенки колонны. Между опорным ребром балки и колонной необходимо установить стальные прокладки для плотного прилегания балки и колонны (зазора после затяжки быть не должно).

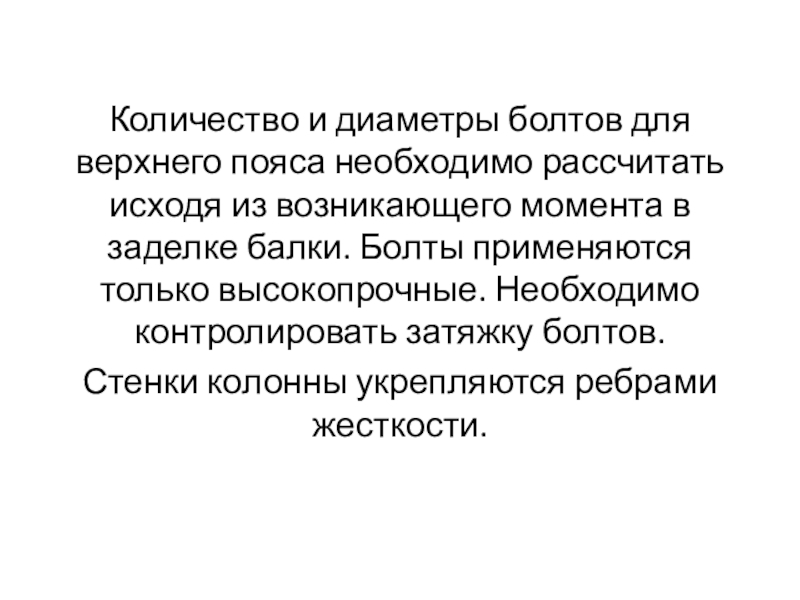

Слайд 40Количество и диаметры болтов для верхнего пояса необходимо рассчитать исходя
из возникающего момента в заделке балки. Болты применяются только высокопрочные.
Необходимо контролировать затяжку болтов.Стенки колонны укрепляются ребрами жесткости.

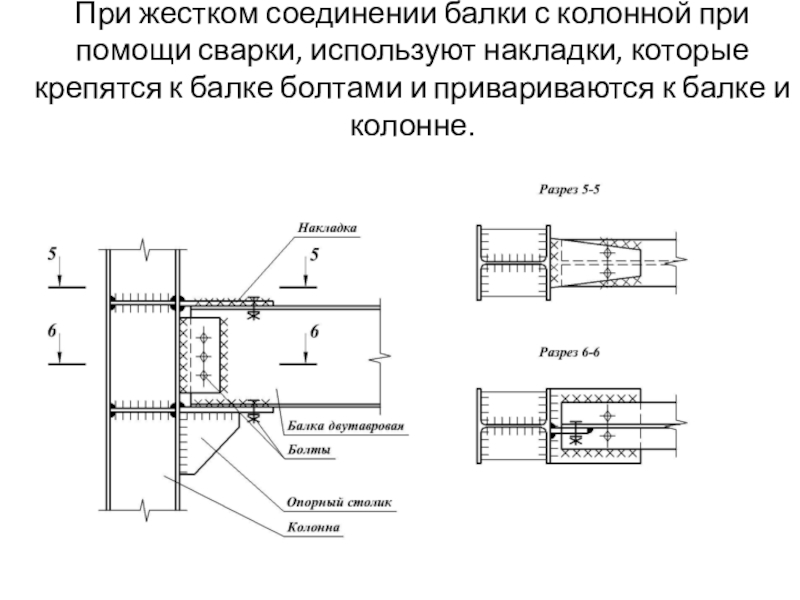

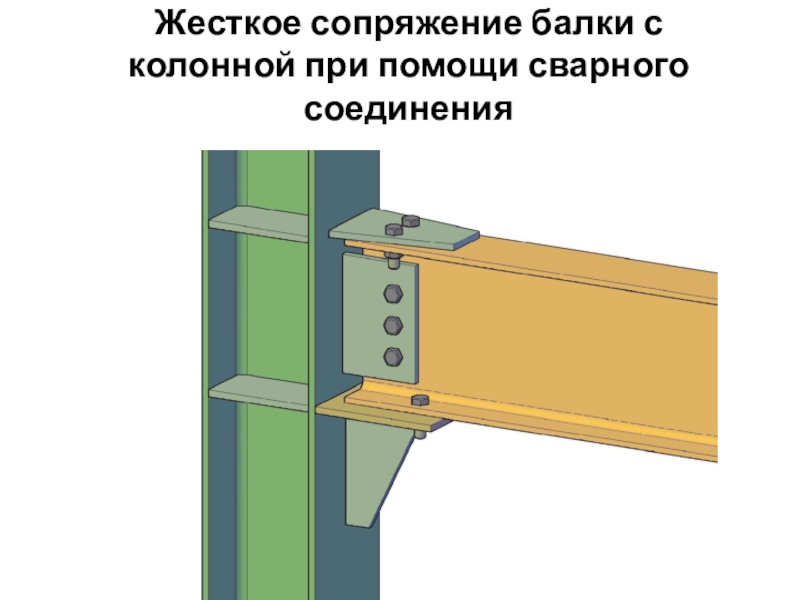

Слайд 43При жестком соединении балки с колонной при помощи сварки, используют
накладки, которые крепятся к балке болтами и привариваются к балке
и колонне.

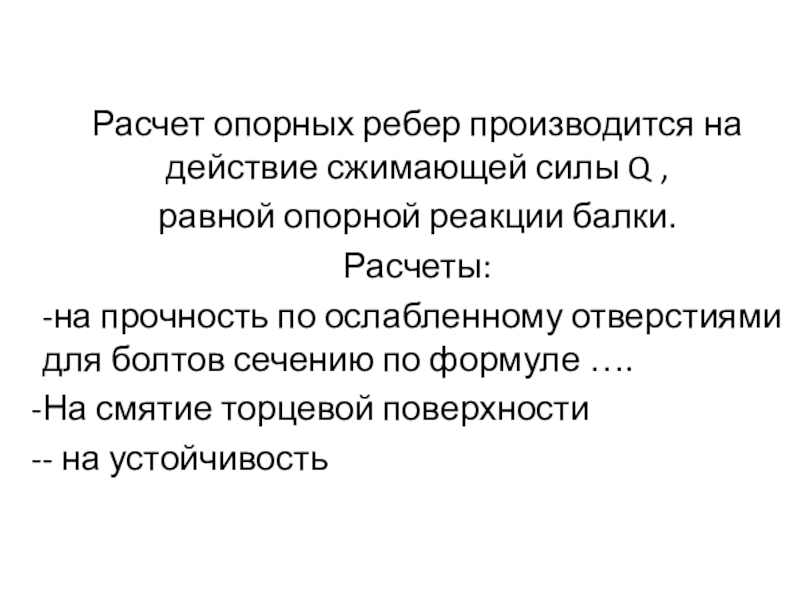

Слайд 45Расчет опорных ребер производится на действие сжимающей силы Q ,
равной опорной реакции балки.
Расчеты:
-на прочность по ослабленному отверстиями
для болтов сечению по формуле ….На смятие торцевой поверхности
- на устойчивость

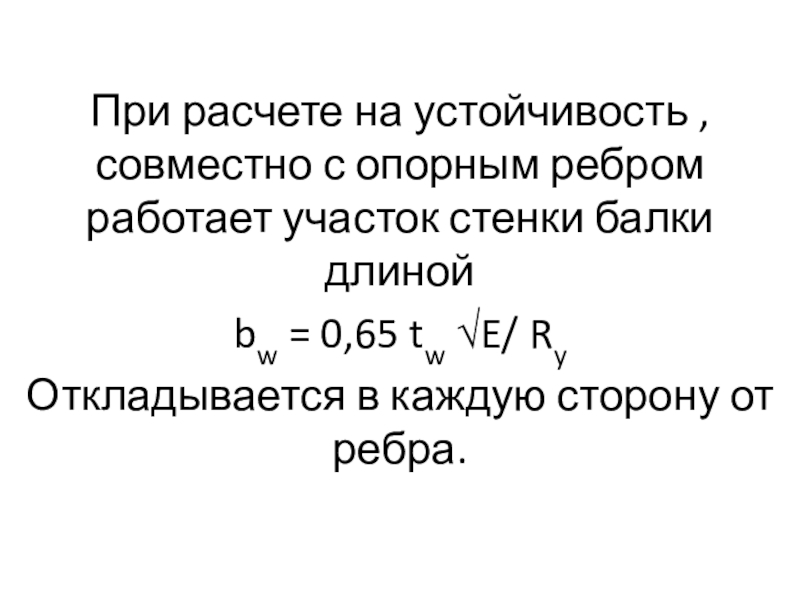

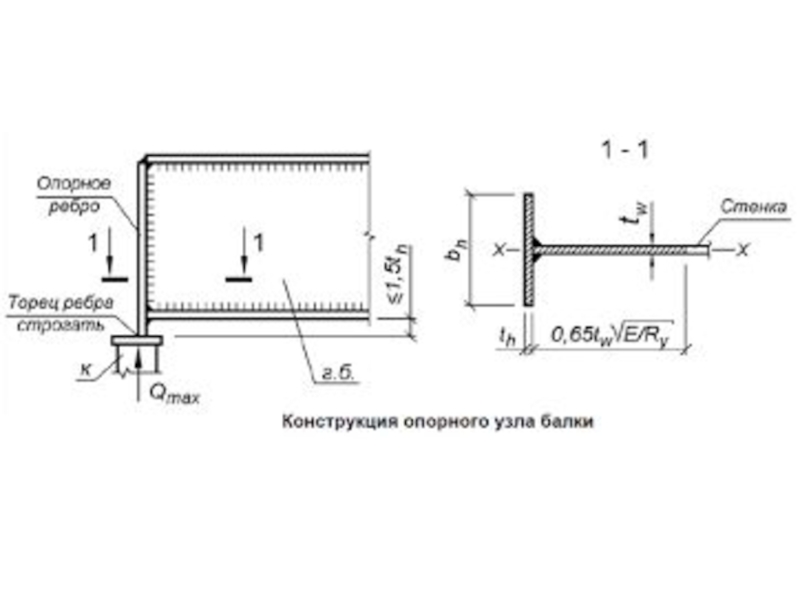

Слайд 46При расчете на устойчивость , совместно с опорным ребром работает
участок стенки балки длиной
bw = 0,65 tw √E/ Ry
Откладывается
в каждую сторону от ребра.

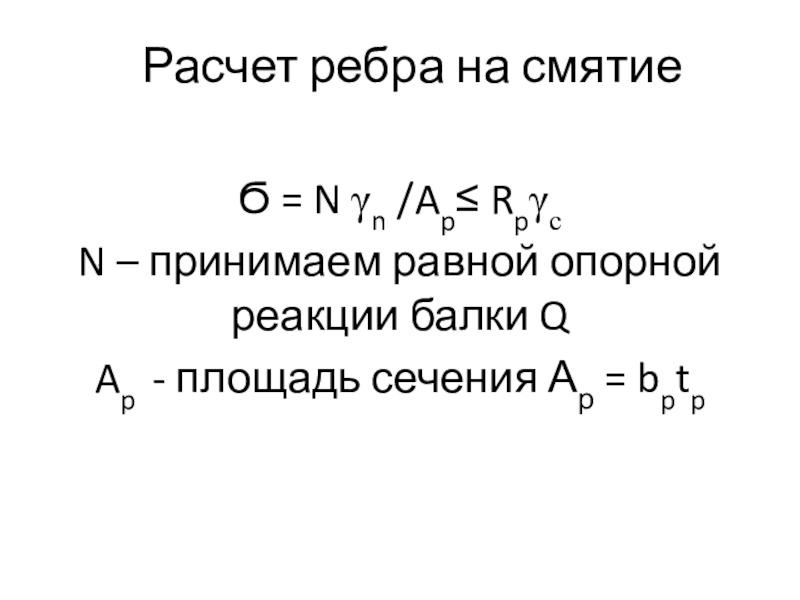

Слайд 47Расчет ребра на смятие
Ϭ = N γn /Ap≤ Rpγс
N – принимаем равной опорной реакции балки Q
Ap - площадь
сечения Ар = bptp

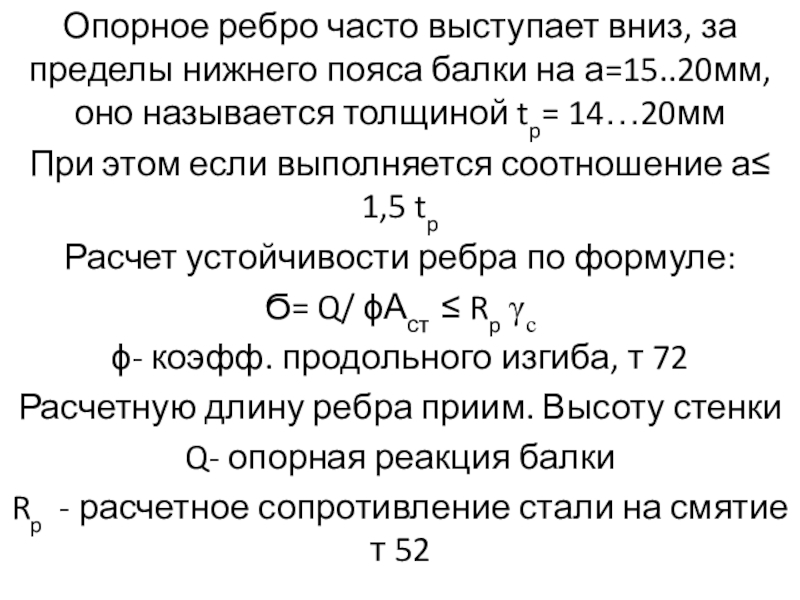

Слайд 48Опорное ребро часто выступает вниз, за пределы нижнего пояса балки
на а=15..20мм, оно называется толщиной tp= 14…20мм
При этом если выполняется
соотношение а≤ 1,5 tpРасчет устойчивости ребра по формуле:
Ϭ= Q/ ϕАст ≤ Rp γc
ϕ- коэфф. продольного изгиба, т 72
Расчетную длину ребра приим. Высоту стенки
Q- опорная реакция балки
Rp - расчетное сопротивление стали на смятие т 52

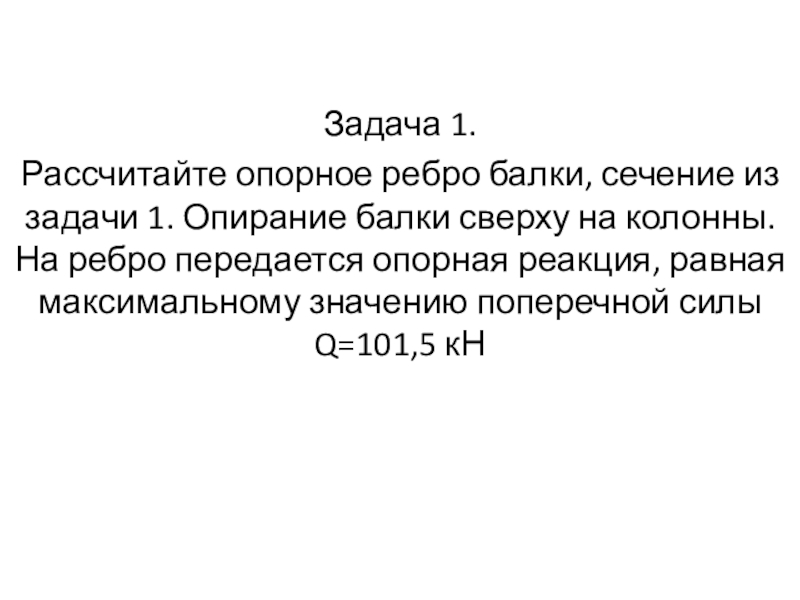

Слайд 49Задача 1.
Рассчитайте опорное ребро балки, сечение из задачи 1. Опирание
балки сверху на колонны. На ребро передается опорная реакция, равная
максимальному значению поперечной силы Q=101,5 кН

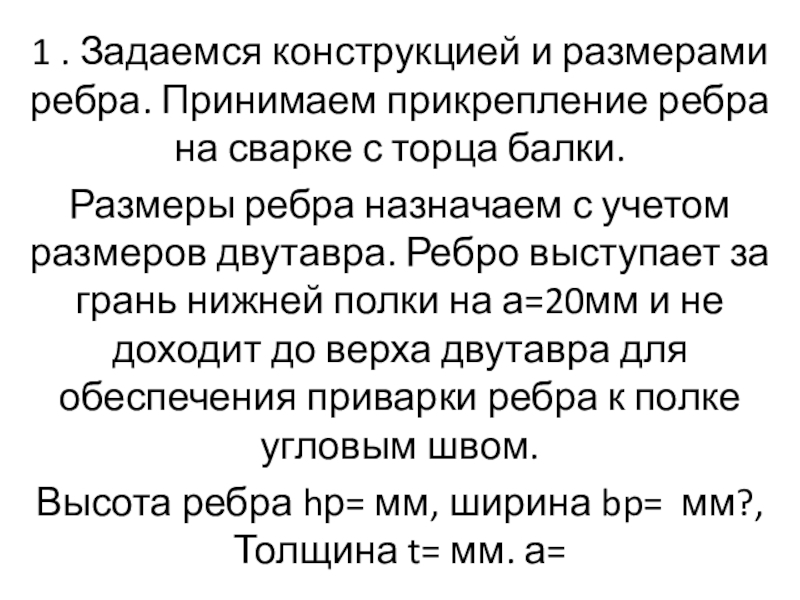

Слайд 501 . Задаемся конструкцией и размерами ребра. Принимаем прикрепление ребра
на сварке с торца балки.
Размеры ребра назначаем с учетом
размеров двутавра. Ребро выступает за грань нижней полки на а=20мм и не доходит до верха двутавра для обеспечения приварки ребра к полке угловым швом.Высота ребра hр= мм, ширина bp= мм?,Толщина t= мм. а=

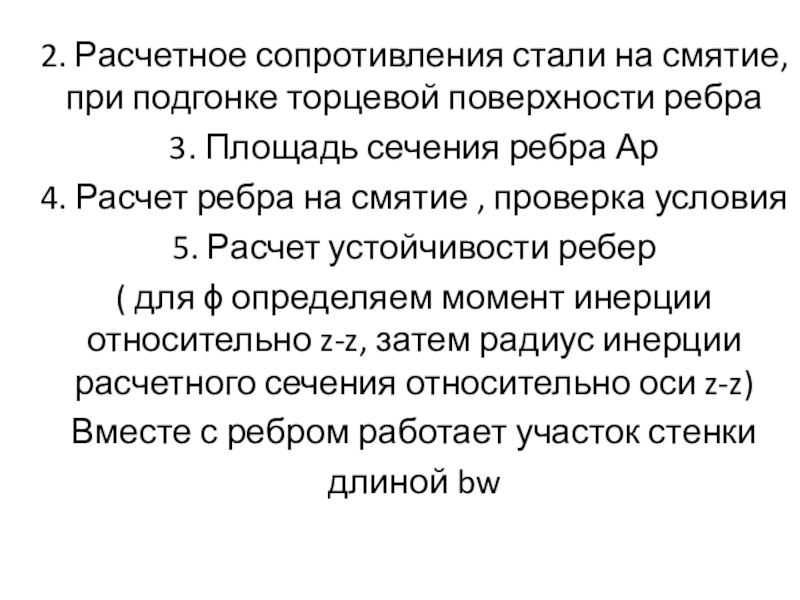

Слайд 512. Расчетное сопротивления стали на смятие, при подгонке торцевой поверхности
ребра
3. Площадь сечения ребра Ар
4. Расчет ребра на смятие ,
проверка условия5. Расчет устойчивости ребер
( для ϕ определяем момент инерции относительно z-z, затем радиус инерции расчетного сечения относительно оси z-z)
Вместе с ребром работает участок стенки
длиной bw

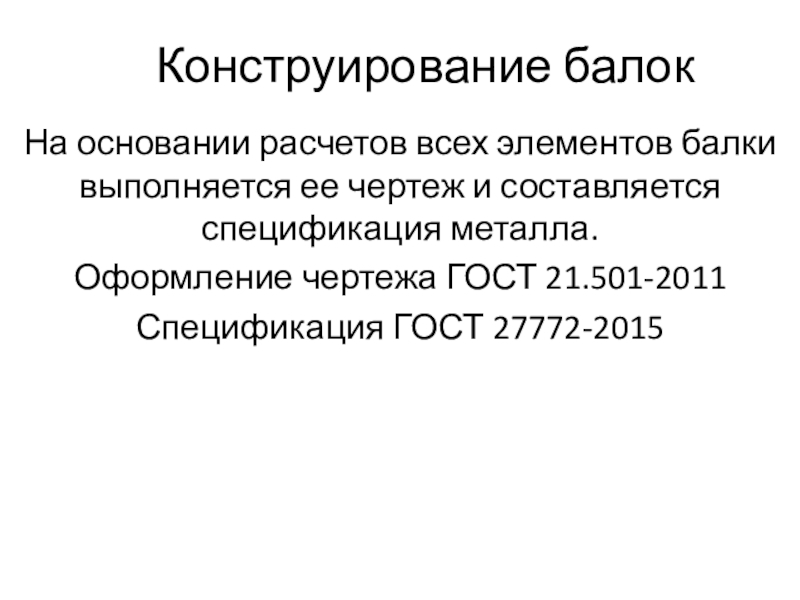

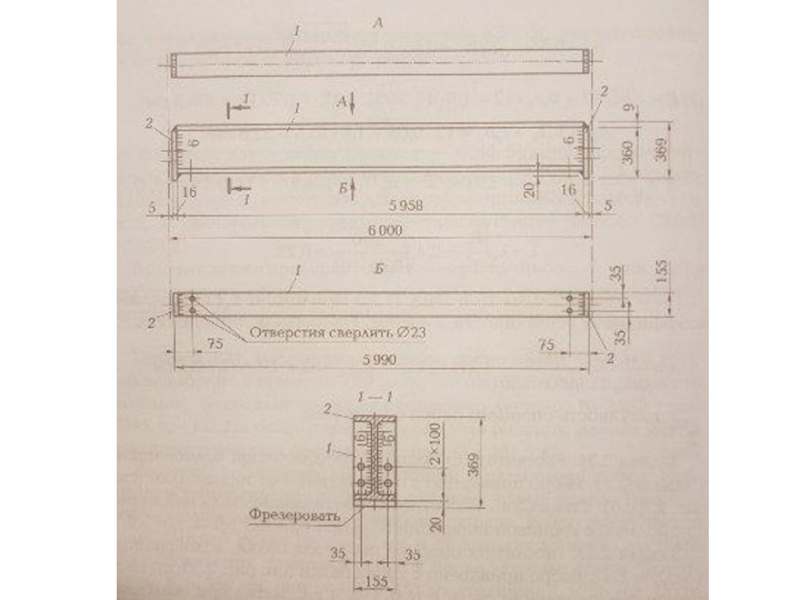

Слайд 52Конструирование балок
На основании расчетов всех элементов балки выполняется ее
чертеж и составляется спецификация металла.
Оформление чертежа ГОСТ 21.501-2011
Спецификация ГОСТ
27772-2015
