Базовая архитектура IBM PCАдресацияРазрядность шины адреса: 20 разрядовМаксимальный адрес: 220220 байтов = 1 МбайтАдрес задаётся с помощью двух 16-разрядных значений – сегмента и смещения – и вычисляется по формуле = *16
Слайды и текст этой презентации
Слайд 1Базовая архитектура IBM PC
Представление данных
Данные представляются в виде целых чисел
в следующих форматах:
слово8 байтов = четверное слово
Кодирование данных:
дополнительный код

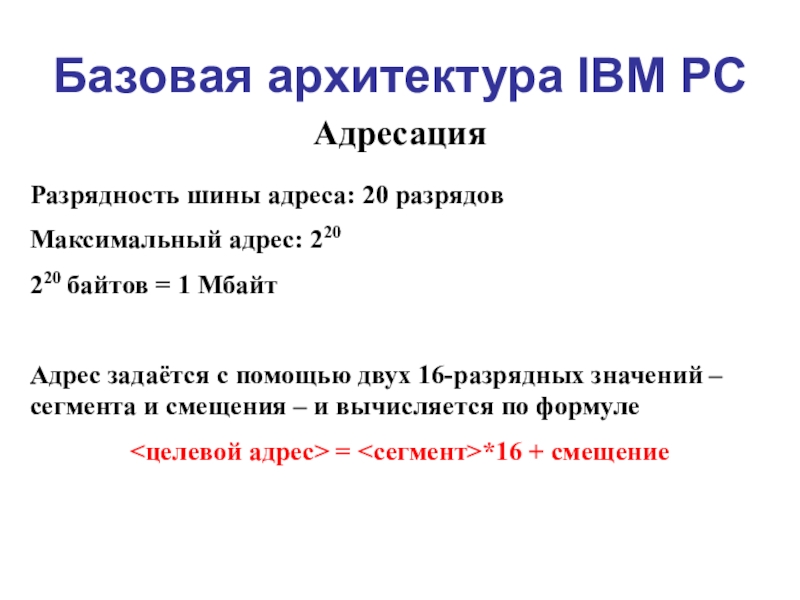

Слайд 2Базовая архитектура IBM PC
Адресация
Разрядность шины адреса: 20 разрядов
Максимальный адрес: 220
220
байтов = 1 Мбайт
Адрес задаётся с помощью двух 16-разрядных значений
– сегмента и смещения – и вычисляется по формуле<целевой адрес> = <сегмент>*16 + смещение
Слайд 3Базовая архитектура IBM PC
Система команд
Команды пересылки:
а) между регистрами и памятью;
б)
между регистрами и устройствами ввода-вывода.
Команды управления.
Арифметические и логические команды.
Команды манипулирования
битами.Команды для обработки строк.
Команды для поддержки механизма прерываний.
Команды изменения состояния процессора.
Слайд 4Базовая архитектура IBM PC
Организация вычислительного процесса
Вычислительный процесс организован в полном
соответствии с принципами фон Неймана.
Для ускорения введено понятие конвейера команд,
из которого извлекается следующая команда.
Слайд 5Базовая архитектура IBM PC
Регистры процессора: регистр флагов
В регистре хранятся данные
о состоянии процессора и результатах выполнения некоторых команд.
C – carry
flag (флаг переноса) – выполнение операции привело к возникновению переносаP – parity flag (флаг четности) – количество единиц в младшем байте результата чётно
A – auxiliary carry flag (флаг дополнительного переноса) – используется при операциях с двоично-десятичными числами
Слайд 6Базовая архитектура IBM PC
Регистры процессора: регистр флагов
Z – zero flag
(флаг нуля) – результатом операции был ноль
S – sign flag
(флаг знака) – старший разряд результата имеет значение «1»T – trap flag (флаг трассировки) – используется программами-отладчиками
I – interrupt flag (флаг прерывания) – процессор реагирует на прерывания
D – direction flag (флаг направления) – используется командами обработки строк
O – overflow flag (флаг переполнения) – устанавливается при переполнении (результат операции не помещается в регистре

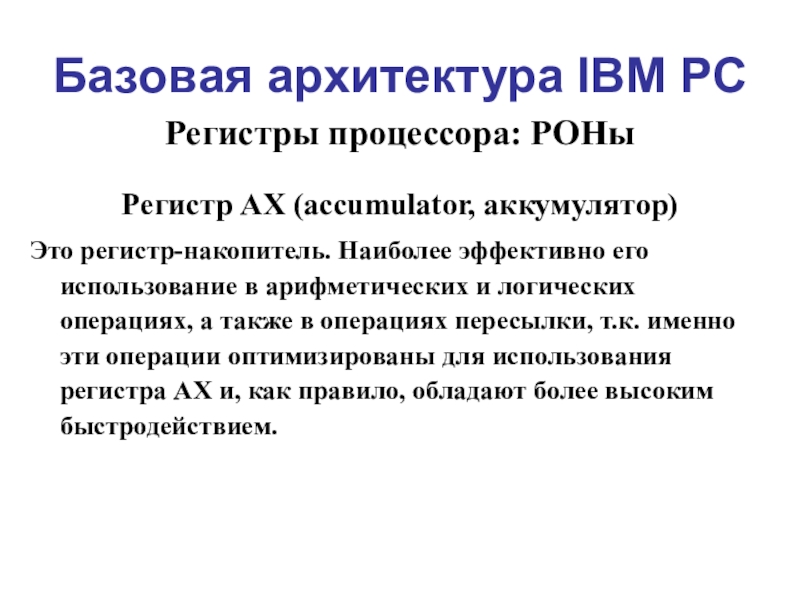

Слайд 8Базовая архитектура IBM PC
Регистры процессора: РОНы
Регистр AX (accumulator, аккумулятор)
Это регистр-накопитель.
Наиболее эффективно его использование в арифметических и логических операциях, а
также в операциях пересылки, т.к. именно эти операции оптимизированы для использования регистра AX и, как правило, обладают более высоким быстродействием.
Слайд 9Базовая архитектура IBM PC
Регистры процессора: РОНы
Регистр BX (base, базовый регистр)
В
некоторых операциях этот регистр используется для реализации расширенной адресации.
Слайд 10Базовая архитектура IBM PC
Регистры процессора: РОНы
Регистр CX (counter, счётчик)
Обычно этот
регистр используется как счётчик, указывающий количество выполнений команды или группы
команд (циклические вычисления, сдвиги).

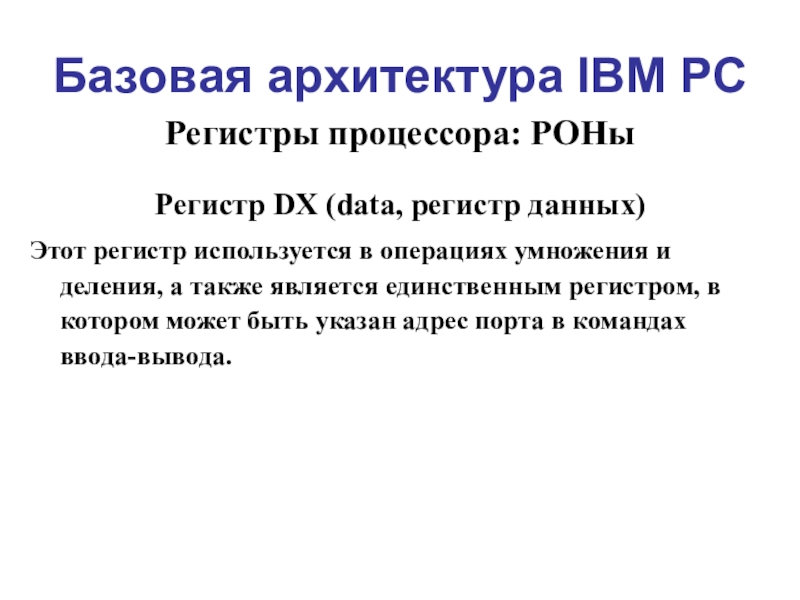

Слайд 11Базовая архитектура IBM PC
Регистры процессора: РОНы
Регистр DX (data, регистр данных)
Этот
регистр используется в операциях умножения и деления, а также является
единственным регистром, в котором может быть указан адрес порта в командах ввода-вывода.
Слайд 12Базовая архитектура IBM PC
Регистры процессора: РОНы
Регистры SI, DI
Индексные регистры источника
(SI, source index) и приёмника (DI, destination index), содержащие смещения
относительно некоторого базового адреса. Обычно используются для выполнения операций над массивами данных.

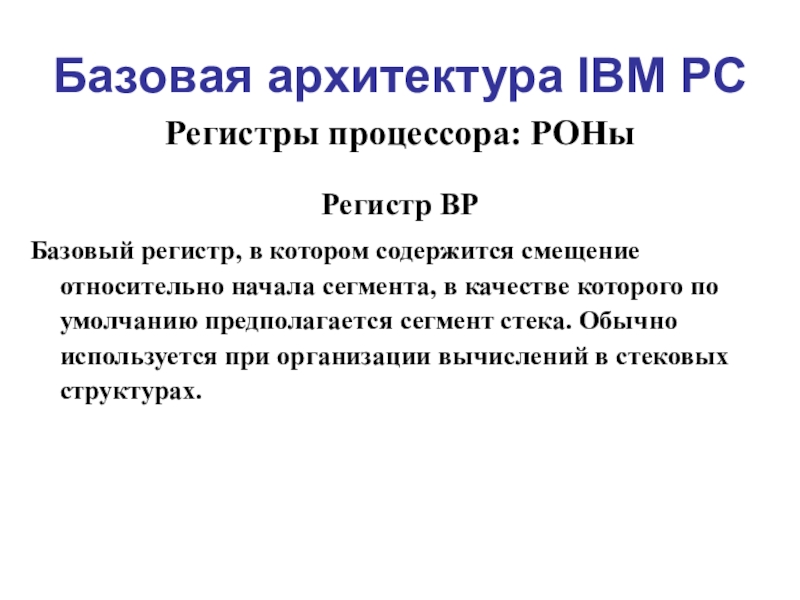

Слайд 13Базовая архитектура IBM PC
Регистры процессора: РОНы
Регистр BP
Базовый регистр, в котором
содержится смещение относительно начала сегмента, в качестве которого по умолчанию
предполагается сегмент стека. Обычно используется при организации вычислений в стековых структурах.
Слайд 14Базовая архитектура IBM PC
Регистры процессора: РОНы
Регистр SP (stack pointer, указатель
стека)
В SP содержится смещение относительно начала сегмента стека. При операциях
со стеком система сама следит за изменениями содержимого SP в соответствии с выполняемыми операциями. В SP содержится адрес младшего байта данных, который был послан в стек последним.
Слайд 15Базовая архитектура IBM PC
Регистры процессора: РОНы
Регистр IP (instruction pointer, счётчик
команд)
Регистр содержит адрес команды, следующей за выполняемой в текущий момент,
в сегменте памяти, который задаётся регистром CS.
Слайд 16Базовая архитектура IBM PC
Сегменты
При работе с данными в пределах сегмента
изменяется только смещение, адрес начала сегмента не меняется.
Сегменты в памяти
могут перекрываться.
Слайд 18Базовая архитектура IBM PC
Регистры процессора: сегментные регистры
CS (code segment) –
указывает на сегмент, в котором содержатся команды программы (начальный адрес
сегмента кода). Адрес команды – CS:IP.DS (data segment) – адресует начало сегмента данных.
ES (extra segment) – указывает на дополнительный сегмент данных; используется обычно при строковых операциях при формировании адреса приёмника данных.
SS (stack segment) – адресует сегмент стека.
Слайд 19Базовая архитектура IBM PC
Система прерываний
Предусмотрены прерывания аппаратные и программные.
Всего в
системе может быть до 255 прерываний.
Для реализации механизма прерываний выделен
1 КБайт оперативной памяти.

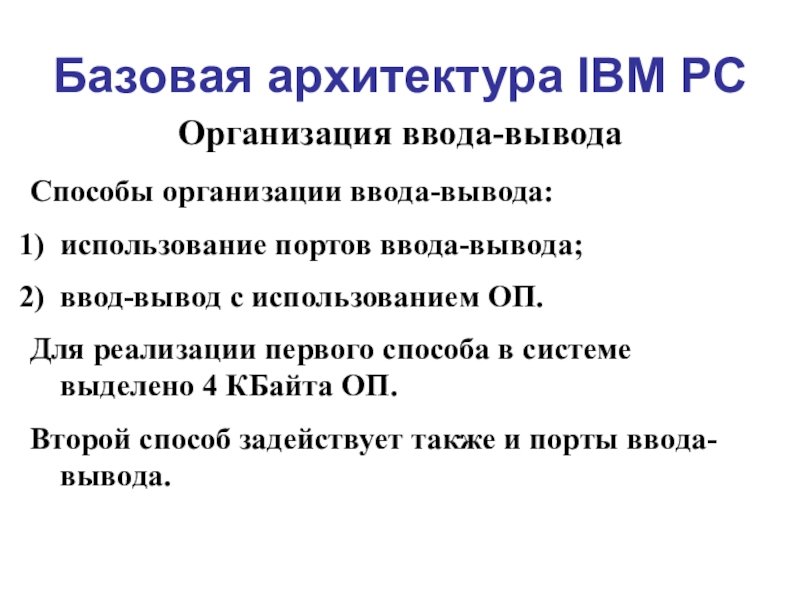

Слайд 20Базовая архитектура IBM PC
Организация ввода-вывода
Способы организации ввода-вывода:
использование портов ввода-вывода;
ввод-вывод с
использованием ОП.
Для реализации первого способа в системе выделено 4 КБайта
ОП.Второй способ задействует также и порты ввода-вывода.
