Слайд 1
Безопасная организация труда на строительной площадке
Текст слайда:

Безопасная организация труда на строительной площадке


Слайд 2

Слайд 3
Важнейшим этапом осуществления строительства любого объекта является правильная организация строительной площадки и создание на ней безопасных условий
Текст слайда:

Важнейшим этапом осуществления строительства любого объекта является правильная организация строительной площадки и создание на ней безопасных условий труда


Слайд 4
На стадии ПОС должны быть предусмотрены следующие мероприятия по обеспечению охраны труда и техники безопасности:1. Ограждение площадки
Текст слайда:

На стадии ПОС должны быть предусмотрены следующие мероприятия по обеспечению охраны труда и техники безопасности:
1. Ограждение площадки забором


Слайд 5
Какие функции выполняют временные огражденияСуществует несколько возможных вариантов использования временных ограждений.Защитная функция. Забор должен ограждать людей от
Текст слайда:

Какие функции выполняют временные ограждения
Существует несколько возможных вариантов использования временных ограждений.
Защитная функция. Забор должен ограждать людей от опасных зон, которые имеются на каждой строительной площадке.
Сигнальная. При первом взгляде на ограждение должно быть понятно, что за ней находится строительная площадка, проникать на которую без специального разрешения запрещено.
Охранная. Материалы, инструменты и спецтехника, находящиеся на территории строительного объекта, должны быть защищены от проникновения посторонних лиц.


Слайд 6
Конструкция защитных ограждений должна удовлетворять следующим требованиям:высота ограждения участков работ — не менее 1,2 м;ограждения, примыкающие к
Текст слайда:

Конструкция защитных ограждений должна удовлетворять следующим требованиям:
высота ограждения участков работ — не менее 1,2 м;
ограждения, примыкающие к местам массового прохода людей, должны иметь высоту не менее 2 м и быть оборудованы сплошным защитным козырьком;


Слайд 7
козырек должен выдерживать действие снеговой нагрузки, а также нагрузки от падения одиночных мелких предметов;защитный козырек должен устанавливаться
Текст слайда:

козырек должен выдерживать действие снеговой нагрузки, а также нагрузки от падения одиночных мелких предметов;
защитный козырек должен устанавливаться по верху ограждения с подъемом к горизонту под углом 20 град. в сторону тротуара или проезжей части;
панели козырька должны обеспечивать перекрытие тротуара и выходить за его край (со стороны движения транспорта) на 50-100 мм;
конструкция панелей козырьков и тротуаров должна обеспечивать сток воды с их поверхностей в процессе эксплуатации.


Слайд 8
конструкция панелей тротуара должна обеспечивать проход для пешеходов шириной не менее 1,2 м; зазоры в настилах
Текст слайда:

конструкция панелей тротуара должна обеспечивать проход для пешеходов шириной не менее 1,2 м;
зазоры в настилах тротуаров допускаются не более 5 мм;
тротуары ограждений, расположенных на участках примыкания строительной площадки к улицам и проездам, должны быть оборудованы перилами, устанавливаемыми со стороны транспорта.


Слайд 9
Технические требования к временным ограждениям строительных площадокКаждое временное ограждение и правильность его размещения регулируются несколькими нормативными актами.
Текст слайда:

Технические требования к временным ограждениям строительных площадок
Каждое временное ограждение и правильность его размещения регулируются несколькими нормативными актами. К основным относятся:
«Организация строительного производства» (СНиП 0.01.01-85);
«Ограждения инвентарные строительных площадок и участков производства строительно-монтажных работ. Технические условия» (ГОСТ 23407-78 ).
Строительство объекта любого типа недопустимо, если отсутствуют строительные временные заборы.


Слайд 10
Конструкция ограждения должна соответствовать утвержденным нормами образцам.Для передвижения рабочих, въезда грузового транспорта и спецтехники необходимо предусмотреть ворота
Текст слайда:

Конструкция ограждения должна соответствовать утвержденным нормами образцам.
Для передвижения рабочих, въезда грузового транспорта и спецтехники необходимо предусмотреть ворота и калитки соответствующей ширины.
Все элементы забора должны быть унифицированы, чтобы их было легко собрать и разобрать для хранения и транспортировки.
Размеры всех деталей (габариты стоек, углы наклонов козырьков и так далее) должны соответствовать параметрам, указанным в чертежах.


Слайд 11
При изготовлении панелей следует помнить, что они должны иметь прямоугольную форму.В ГОСТе 23407-78 прописаны шаг между стойками
Текст слайда:

При изготовлении панелей следует помнить, что они должны иметь прямоугольную форму.
В ГОСТе 23407-78 прописаны шаг между стойками и длины панелей. Изготавливать конструкции с другими параметрами не допускается.
Оборудование ограждающих конструкций не должно составлять препятствие для свободного перемещения пешеходов, движущихся по тротуару.
Заборы необходимо оборудовать полосами ограждений со стороны проезжей части и перилами.
Конструкция должна быть разборной. При этом в процессе сборки/разборки не должны снижаться прочностные параметры изделия.


Слайд 12
Перед сдачей в эксплуатацию ограждение необходимо обработать антикоррозионным составом и покрыть краской.Наличие травмоопасных деталей и элементов не
Текст слайда:

Перед сдачей в эксплуатацию ограждение необходимо обработать антикоррозионным составом и покрыть краской.
Наличие травмоопасных деталей и элементов не допускается.
Прочность и устойчивость забора должны быть рассчитаны до момента изготовления. В них закладываются запас на силу ветра, характерную для определенной местности, и удерживание определенного веса (в том числе не менее 200 кг/см2 при падении груза).


Слайд 13
Все используемые в изготовлении временных оград материалы должны отличаться надежностью и высоким качеством. Данный факт поставщикам необходимо
Текст слайда:

Все используемые в изготовлении временных оград материалы должны отличаться надежностью и высоким качеством. Данный факт поставщикам необходимо подтвердить соответствующими сертификатами.
Минимальный срок эксплуатации временного ограждения строительной площадки не может быть менее 10 лет. Для панелей тротуарного настила утвержден срок от 5 лет.

Устройство временного забора:
https://www.youtube.com/watch?v=YtW_7w8YVro


Слайд 14
2. Устройство подъездных путей и внутриплощадочных дорогМинимальная ширина проезжей части дорог должна быть: не менее 3,5 м
Текст слайда:

2. Устройство подъездных путей и внутриплощадочных дорог
Минимальная ширина проезжей части дорог должна быть:
не менее 3,5 м при движении транспорта в одном направлении,
6 м - при движении в 2-х направлениях.
Радиус закругления дорог должен быть не менее 12 м.


Слайд 15
Минимальное расстояние между дорогой и забором-1,5 м, между дорогой и складами-0,5-1 м, между дорогой и рельсовыми путями
Текст слайда:

Минимальное расстояние между дорогой и забором-1,5 м,
между дорогой и складами-0,5-1 м,
между дорогой и рельсовыми путями крана-6,5 м.


Слайд 16
3. Установка знаков системы стандартов безопасности трудаУ въезда на стройплощадку размещают информационный щит, на котором указывают основные
Текст слайда:

3. Установка знаков системы стандартов безопасности труда
У въезда на стройплощадку размещают информационный щит, на котором указывают основные характеристики строительства.


Слайд 17
Знаки ССБТ должны быть выполнены в соответствии с ГОСТ 12.4.026-2001
Текст слайда:

Знаки ССБТ должны быть выполнены в соответствии с ГОСТ 12.4.026-2001 " ЦВЕТА СИГНАЛЬНЫЕ, ЗНАКИ БЕЗО
ПАСНОСТИ И РАЗМЕТКА СИГНАЛЬНАЯ»
В соответствии с ГОСТ, знаки делятся на:
- запрещающие,
- предупреждающие,
- предписывающие,
- указательные.


Слайд 18
Запрещающие знаки предназначены для запрещения определенных действий:
Текст слайда:

Запрещающие знаки предназначены для запрещения определенных действий:

                    Запрещается курить



                    Проход запрещен




             Запрещается пользоваться
              открытым огнем и курить


Слайд 19
Предупреждающие знаки предназначены для предупреждения работающих о возможной опасности:                          Опасно.
Текст слайда:

Предупреждающие знаки предназначены для
предупреждения работающих о возможной опасности:

                        Опасно.
                        Возможно падение груза




                         Опасность поражения
                          электрическим током


                            Внимание.
                         Опасность (прочие опасности)


Слайд 20
 Предписывающие знаки предназначеныдля разрешения определенных действий работающих только при выполнении конкретных требований безопасности труда:
Текст слайда:

 Предписывающие знаки предназначены
для разрешения определенных действий работающих только при выполнении конкретных требований безопасности труда:

                        Работать в защитной каске



                    Курить здесь




                  Работать в защитных очках


Слайд 21
Указательные знаки предназначены для указания местонахождения различных объектов и устройств:
Текст слайда:

Указательные знаки предназначены
для указания местонахождения различных объектов и устройств:



                                    Пункт приёма пищи




                                Питьевая вода




                                Место для курения


Слайд 22
На стройплощадке также устанавливаются знаки пожарной безопасности       Огнетушитель
Текст слайда:

На стройплощадке также устанавливаются знаки пожарной безопасности
Огнетушитель Пожарный гидрант



И Эвакуационные знаки и знаки медицинского и санитарного назначения
 Указатель запасного выхода         Аптечка первой медицинской
помощи


Слайд 23
4. Схемы строповки и складирования материаловСхемы строповки строительных конструкций устанавливают вблизи мест хранения грузозахватных приспособлений, недалеко от
Текст слайда:

4. Схемы строповки и складирования материалов
Схемы строповки строительных конструкций устанавливают вблизи мест хранения грузозахватных приспособлений, недалеко от крана.


Слайд 25

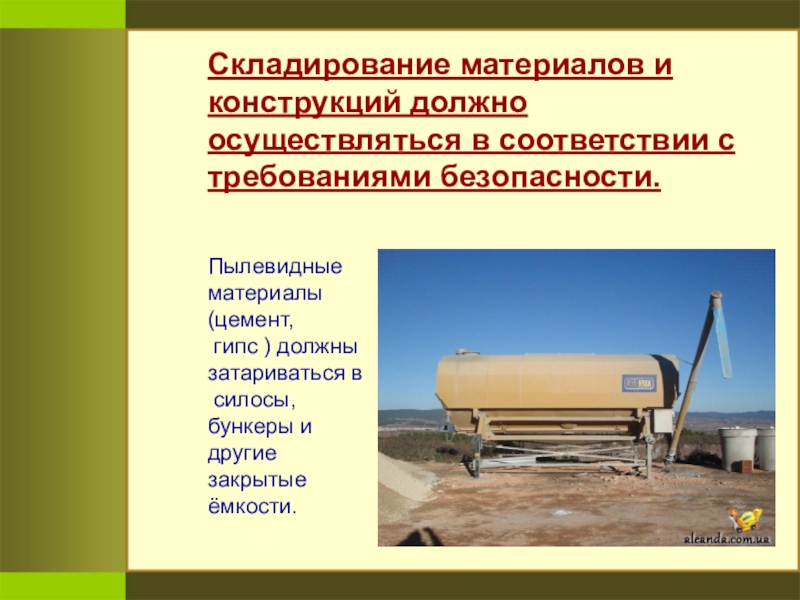

Складирование материалов и конструкций должно осуществляться в соответствии с требованиями безопасности.Пылевидные материалы (цемент, гипс ) должны затариваться в силосы, бункеры и другие
Текст слайда:

Складирование материалов и конструкций должно осуществляться в соответствии с требованиями безопасности.

Пылевидные
материалы (цемент,
 гипс ) должны
затариваться в
 силосы, бункеры и
другие закрытые
ёмкости.


Слайд 26
Способы складирования основных видов материалов и конструкций:кирпич в пакетах на поддонах — не более чем в два яруса; в контейнерах
Текст слайда:

Способы складирования основных видов материалов и конструкций:

кирпич в пакетах на поддонах — не более чем в
два яруса;
в контейнерах —в один ярус,
без контейнеров –
 высотой не
более 1,7 м.


Слайд 27
Открытые склады предназначены для хранения материалов, не требующих защиты от атмосферных воздействий (кирпича, бетонных и железобетонных элементов, керамических
Текст слайда:

Открытые склады предназначены для хранения материалов, не требующих защиты от атмосферных воздействий (кирпича, бетонных и железобетонных элементов, керамических труб и др.). Склады, как правило, располагают в зоне действия монтажного крана, обслуживающего объект. Это позволяет использовать его для разгрузки поступающих грузов, в основном в нерабочие монтажные смены. В монтажные же смены для разгрузочных работ целесообразно применять более легкие (менее мощные) краны.

Разгрузка контейнеров (средств пакетирования) из автотранспортных средств на объекте и подача на перекрытие 1 — здание;
 2 —башенный кран;
3 — средство пакетирования;
4 — грузовой автомобиль


Слайд 28
При расположении открытых складов на некотором удалении от строящегося объекта процессы разгрузки и укладки на складскую площадь
Текст слайда:

При расположении открытых складов на некотором удалении от строящегося объекта процессы разгрузки и укладки на складскую площадь осуществляют специальными разгрузочными кранами: козловыми, стреловыми, на железнодорожном, пневмоколесном и гусеничном ходу и башенными кранами-погрузчиками. Эти же краны используют для укрупнительной сборки элементов и погрузки материальных элементов на транспортные средства для подачи к местам укладки (монтажа). Ширину складских площадок назначают из условия возможности обслуживания их кранами .


Слайд 29
Плиты перекрытия- в штабель высотой не более 2,5 м на подкладках и c прокладками, которые располагают перпендикулярно
Текст слайда:

Плиты перекрытия- в штабель высотой не более 2,5 м на подкладках и c прокладками, которые располагают перпендикулярно пустотам или рабочему пролету;


Слайд 30
Между штабелями (стеллажами) предусматривать проходы шириной не менее 1 м.В каждом штабеле должны храниться конструкции и изделия
Текст слайда:

Между штабелями (стеллажами) предусматривать проходы шириной не менее 1 м.
В каждом штабеле должны храниться конструкции и изделия одномерной длины.
Складирование материалов и конструкций над подземными коммуникациями или в охранной зоне допускается только с письменного разрешения их владельца.
В стесненных условиях при отсутствии площадок складирования допускается складирование материалов и конструкций на перекрытиях существующих и реконструируемых зданий при письменном разрешении автора проекта и разработке при необходимости мероприятий, обеспечивающих устойчивость здания (сооружения).


Слайд 31
5. Освещение	 Строительная площадка, участки работ, рабочие места, проходы и подходы к ним в темное время суток
Текст слайда:

5. Освещение
Строительная площадка, участки работ, рабочие места, проходы и подходы к ним в темное время суток должны быть освещены в соответствии с требованиями
ГОСТ12.1.046 «ССБТ. Нормы освещения строительных площадок».


Слайд 32
6. Санитарно-бытовое обеспечение рабочих на стройплощадке.Гардеробные, умывальные, душевые, помещения для приема пищи, для отдыха, сушки одежды и
Текст слайда:

6. Санитарно-бытовое обеспечение рабочих на стройплощадке.
Гардеробные, умывальные, душевые, помещения для приема пищи, для отдыха, сушки одежды и обуви, личной гигиены женщин на строительной площадке размещают на расстоянии не более 500 м от рабочих мест.
Если работы ведутся на открытом воздухе или в неотапливаемых зданиях в зимнее время, помещения для обогрева рабочих и укрытия их от атмосферных осадков размещают на расстоянии не более 150 м от рабочих мест.


Слайд 33
Каждую строительную площадку обеспечивают питьевой водой, для чего устанавливают фонтанчики или бачки на расстоянии 75 м от рабочих
Текст слайда:

Каждую строительную площадку обеспечивают питьевой водой, для чего устанавливают фонтанчики или бачки
 на расстоянии 75 м от рабочих мест.

Территория возле санитарно-бытовых зданий должна содержаться в чистоте


Слайд 34
7. Организация погрузочно-разгрузочных работДолжны проводиться в соответствии с ГОСТ 12.3.009-76*(2008)
Текст слайда:

7. Организация погрузочно-разгрузочных работ
Должны проводиться в соответствии
 с ГОСТ 12.3.009-76*(2008)
"РАБОТЫ ПОГРУЗОЧНО-РАЗГРУЗОЧНЫЕ. Общие требования безопасности".


Слайд 35
Погрузочно–разгрузочные работы для грузов весом более 50 кг, а также при подъеме грузов на высоту более 2
Текст слайда:

Погрузочно–разгрузочные работы для грузов весом более 50 кг, а также при подъеме грузов на высоту более 2 м в обязательном порядке осуществляются механизированным способом.
Склады, расположенные выше первого этажа и имеющие лестницы высотой более 2 м, оборудуются подъемником для спуска и подъема грузов.
В местах производства погрузочно-разгрузочных работ и в зоне работы грузоподъемных машин запрещается нахождение лиц, не имеющих непосредственного отношения к этим работам.   Присутствие людей и передвижение транспортных средств в зонах возможного обрушения и падения грузов запрещаются.


Слайд 36
Такелажные или стропальные работы при погрузке и разгрузке грузов выполняются лицами, прошедшими специальное обучение и имеющими удостоверение
Текст слайда:

Такелажные или стропальные работы при погрузке и разгрузке грузов выполняются лицами, прошедшими специальное обучение и имеющими удостоверение на право производства этих работ.


Слайд 37
8. Безопасная эксплуатация строительных машин и механизмовПри прокладке крановых путей башенных кранов или полос движения стреловых кранов
Текст слайда:

8. Безопасная эксплуатация строительных машин и механизмов
При прокладке крановых путей башенных кранов или полос движения стреловых кранов должно быть выдержано расстояние до подошвы выемки, установленное СП.


Слайд 38
 Рельсовые пути крана должны быть огорожены и заземлены. На концах путей должны быть установлены тупиковые упоры и
Текст слайда:

 Рельсовые пути крана должны быть огорожены и заземлены. На концах путей должны быть установлены тупиковые упоры и отключающие линейки, устроен водоотвод с уклоном 2-3%.


Слайд 39
Для работы с грузоподъемными машинами допускаются лица (крановщики, стропальщики и др.) не моложе 18 лет, прошедшие медосмотр,
Текст слайда:

Для работы с грузоподъемными машинами допускаются лица (крановщики, стропальщики и др.) не моложе 18 лет, прошедшие медосмотр, обучение в учебных комбинатах, курсах по специальной программе, согласованной с Гостехнадзором ЛНР.
Крановщик, обслуживающий кран с электроприводом, кроме этого должен быть аттестован на группу по электробезопасности.


Слайд 40
Перед пуском грузоподъемной машины в эксплуатацию необходимо иметь следующую документацию:паспорт;техническое описание;инструкцию по эксплуатации;инструкцию по монтажу (если требуется
Текст слайда:

Перед пуском грузоподъемной машины в эксплуатацию необходимо иметь следующую документацию:
паспорт;
техническое описание;
инструкцию по эксплуатации;
инструкцию по монтажу (если требуется монтаж);
крановый журнал (включая вахтенный и периодических осмотров);
журнал учета изготовленных СГЗП и тары.


Слайд 41
журнал периодических осмотров СГЗП и тары;график технических освидетельствований кранов;акты предварительных осмотров и проверки крана перед освидетельствованием;инструкции по
Текст слайда:

журнал периодических осмотров СГЗП и тары;
график технических освидетельствований кранов;
акты предварительных осмотров и проверки крана перед освидетельствованием;
инструкции по осмотру, ремонту и браковке СГЗП и тары;
должностные и производственные инструкции.
Все входы в здание должны быть защищены навесами с вылетом не менее 2 м.


Слайд 42
У выездов со строительной площадки необходимо устанавливать пункты мойки грузового автотранспорта и строительных машин, предотвращающих вынос грунта и грязи
Текст слайда:

У выездов со строительной площадки необходимо устанавливать
 пункты мойки грузового автотранспорта и строительных машин,
предотвращающих вынос грунта и грязи со строительной площадки.


Обратная связь

Если не удалось найти и скачать доклад-презентацию, Вы можете заказать его на нашем сайте. Мы постараемся найти нужный Вам материал и отправим по электронной почте. Не стесняйтесь обращаться к нам, если у вас возникли вопросы или пожелания:

Email: Нажмите что бы посмотреть

Что такое TheSlide.ru?

Это сайт презентации, докладов, проектов в PowerPoint. Здесь удобно  хранить и делиться своими презентациями с другими пользователями.


Для правообладателей

Яндекс.Метрика
