Слайд 1ЧЕРЕПНОМОЗГОВЫЕ
НЕРВЫ
Составитель: преподаватель анатомии и физиологии БОЙЧЕНКО Ю.Н.
2018-2019 год

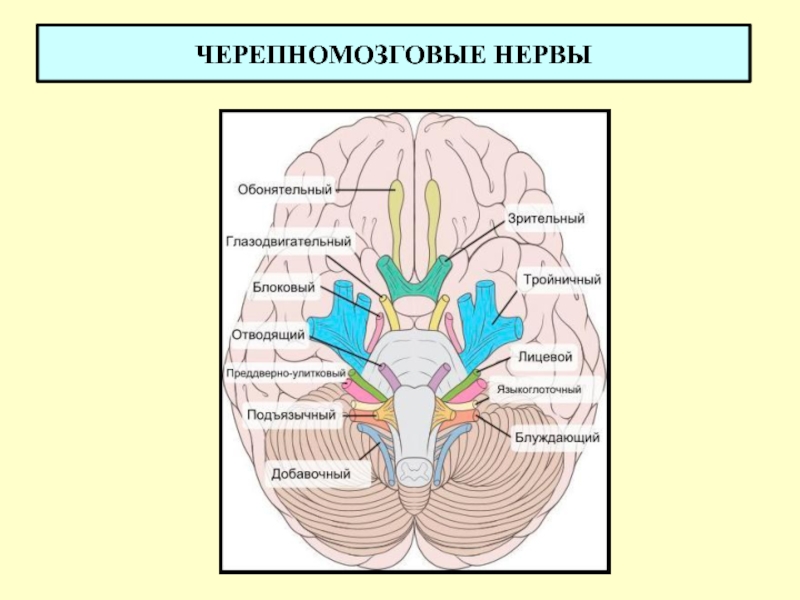

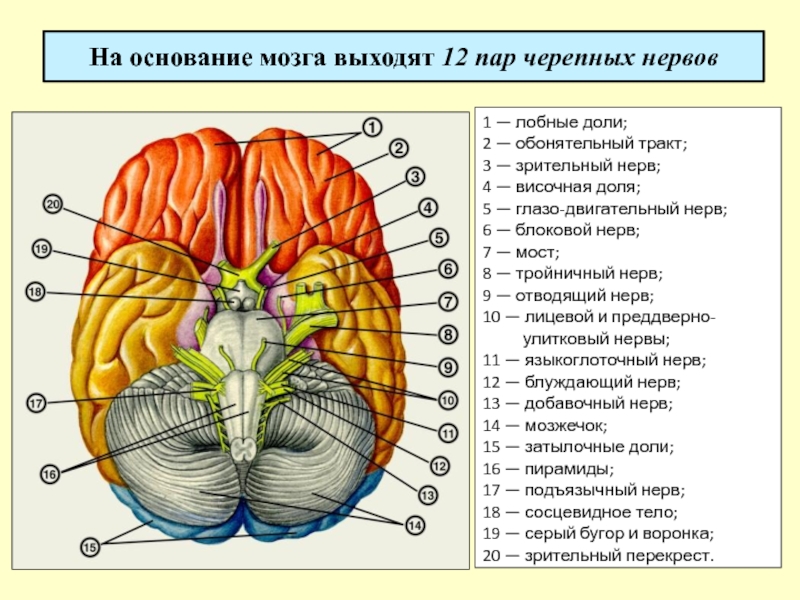

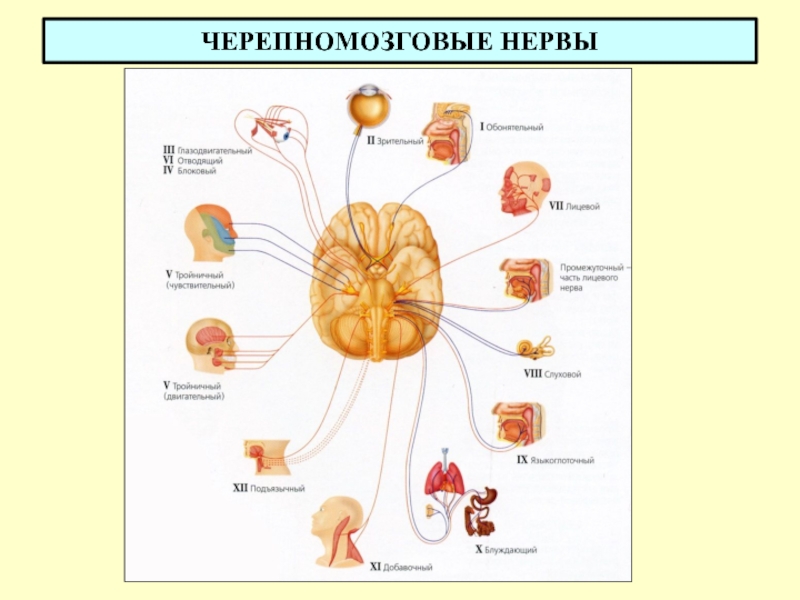

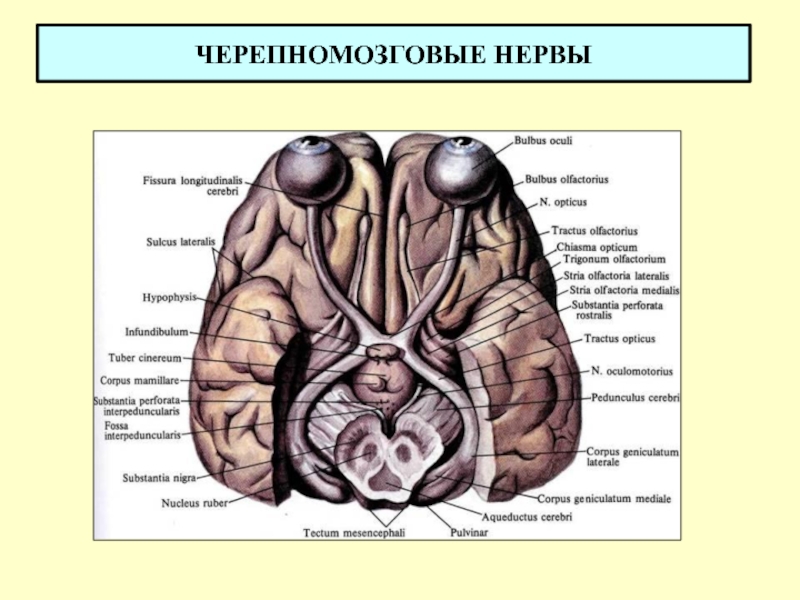

Слайд 2На основание мозга выходят 12 пар черепных нервов
1 — лобные доли;
2 —
обонятельный тракт;
3 — зрительный нерв;
4 — височная доля;
5 — глазо-двигательный
нерв;
6 — блоковой нерв;
7 — мост;
8 — тройничный нерв;
9 — отводящий нерв;
10 — лицевой и преддверно-
улитковый нервы;
11 — языкоглоточный нерв;
12 — блуждающий нерв;
13 — добавочный нерв;
14 — мозжечок;
15 — затылочные доли;
16 — пирамиды;
17 — подъязычный нерв;
18 — сосцевидное тело;
19 — серый бугор и воронка;
20 — зрительный перекрест.

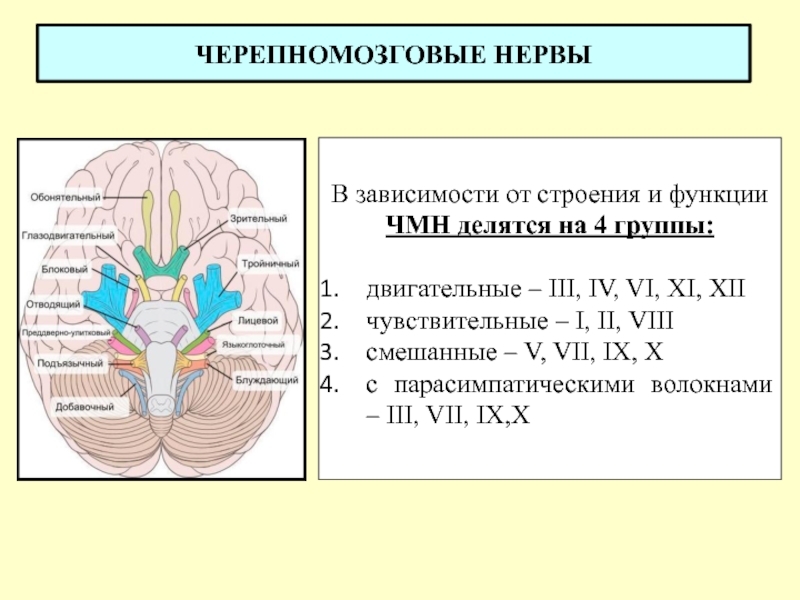

Слайд 3ЧЕРЕПНОМОЗГОВЫЕ НЕРВЫ
В зависимости от строения и функции ЧМН делятся на
4 группы:
двигательные – III, IV, VI, XI, XII
чувствительные – I,
II, VIII
смешанные – V, VII, IX, X
с парасимпатическими волокнами – III, VII, IX,X

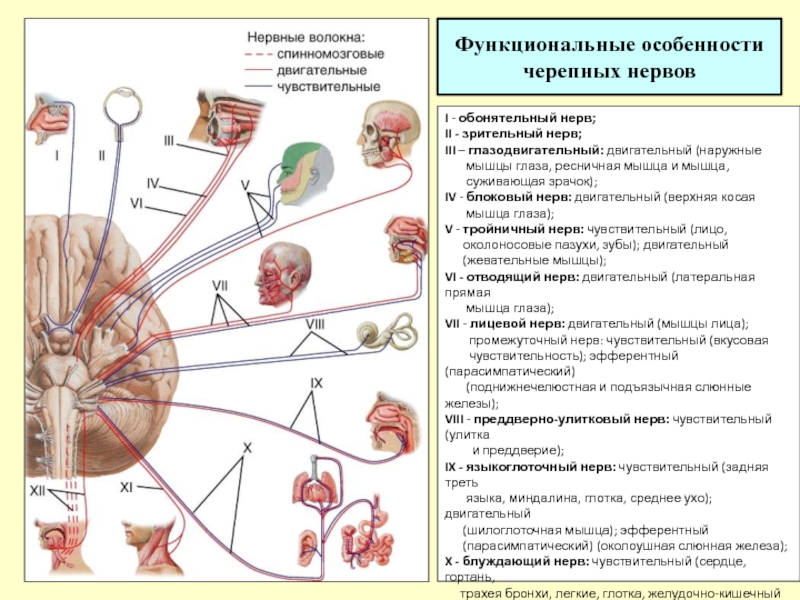

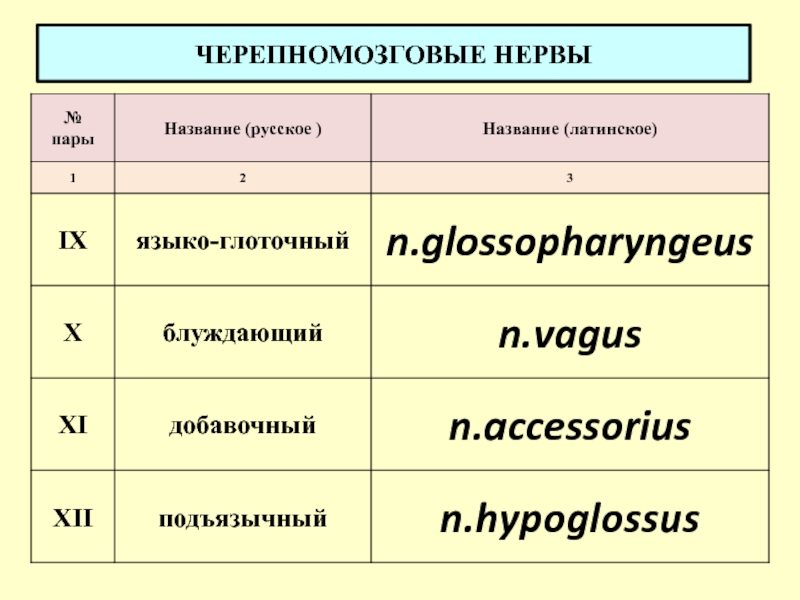

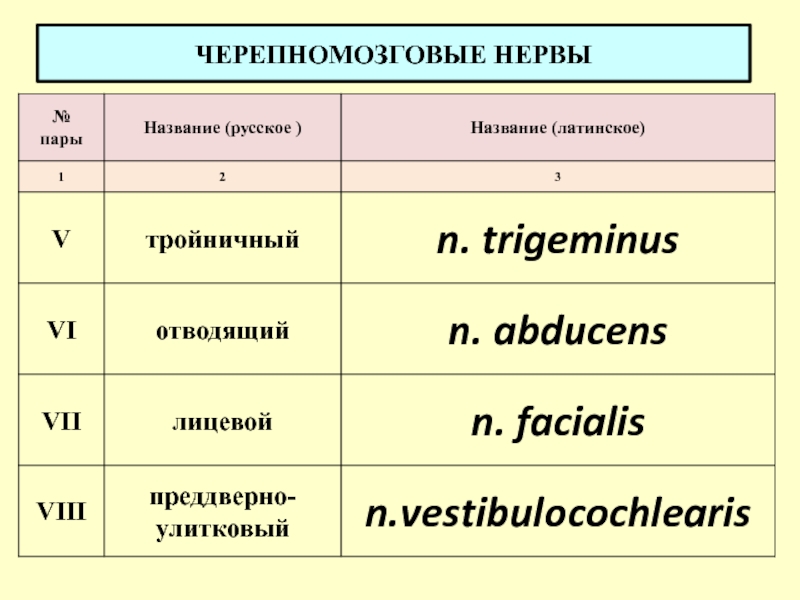

Слайд 10Функциональные особенности черепных нервов
I - обонятельный нерв;
II - зрительный
нерв;
III – глазодвигательный: двигательный (наружные
мышцы глаза, ресничная мышца и мышца,
суживающая зрачок);
IV - блоковый нерв: двигательный (верхняя косая
мышца глаза);
V - тройничный нерв: чувствительный (лицо,
околоносовые пазухи, зубы); двигательный
(жевательные мышцы);
VI - отводящий нерв: двигательный (латеральная прямая
мышца глаза);
VII - лицевой нерв: двигательный (мышцы лица);
промежуточный нерв: чувствительный (вкусовая
чувствительность); эфферентный (парасимпатический)
(поднижнечелюстная и подъязычная слюнные железы);
VIII - преддверно-улитковый нерв: чувствительный (улитка
и преддверие);
IX - языкоглоточный нерв: чувствительный (задняя треть
языка, миндалина, глотка, среднее ухо); двигательный
(шилоглоточная мышца); эфферентный
(парасимпатический) (околоушная слюнная железа);
X - блуждающий нерв: чувствительный (сердце, гортань,
трахея бронхи, легкие, глотка, желудочно-кишечный
тракт, наружное ухо); двигательный (парасимпатический)
(та же область);
XI - добавочный нерв: двигательный (грудино-ключично-
сосцевидная и трапециевидная мышцы);
XII - подъязычный нерв: двигательный (мышцы языка).

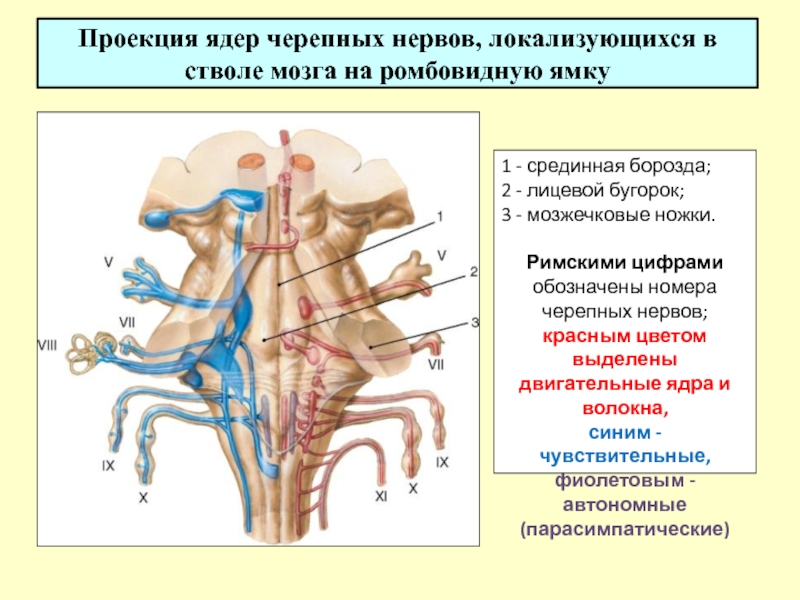

Слайд 11Проекция ядер черепных нервов, локализующихся в стволе мозга на ромбовидную
ямку
1 - срединная борозда;
2 - лицевой бугорок;
3 -
мозжечковые ножки.
Римскими цифрами обозначены номера черепных нервов;
красным цветом выделены двигательные ядра и волокна,
синим - чувствительные, фиолетовым - автономные (парасимпатические)
Слайд 12Проекция ядер черепных нервов, локализующихся в стволе мозга на ромбовидную
ямку
Римскими цифрами обозначены номера черепных нервов;
красным цветом выделены двигательные
ядра,
зеленым – чувствительные
Слайд 13Обонятельный (I) нерв (схема)
1 - подмозолистое поле;
2 - перегородочное поле;
3 - передняя спайка;
4 - медиальная обонятельная полоска;
5
- парагиппокампальная извилина;
6 - зубчатая извилина;
7 - бахромки гиппокампа;
8 - крючок;
9 - миндалевидное тело;
10 - переднее продырявленное
вещество;
11 - латеральная обонятельная полоска;
12 - обонятельный треугольник;
13 - обонятельный тракт;
14 - решетчатая пластинка решетчатой
кости;
15 - обонятельная луковица;
16 - обонятельный нерв;
17 - обонятельные клетки;
18 - слизистая оболочка обонятельной
области

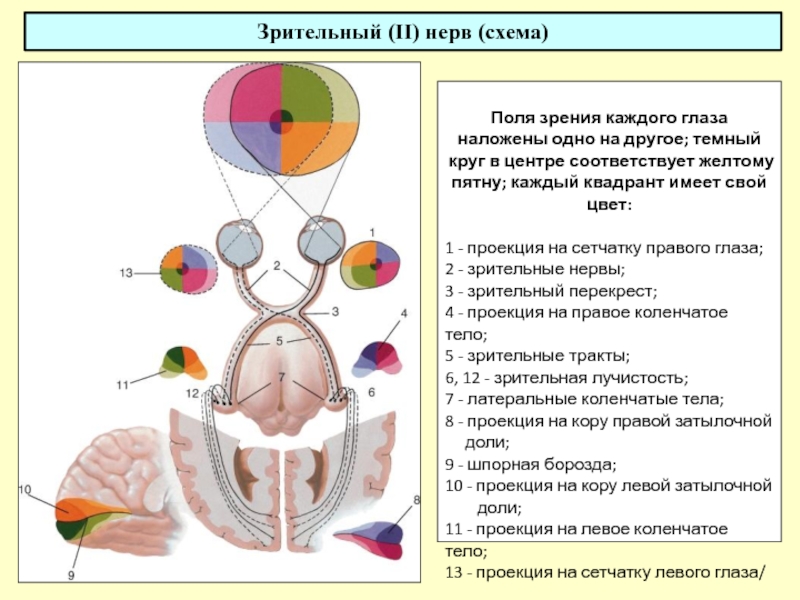

Слайд 14Зрительный (II) нерв (схема)
Поля зрения каждого глаза наложены одно на
другое; темный круг в центре соответствует желтому пятну; каждый квадрант
имеет свой цвет:
1 - проекция на сетчатку правого глаза;
2 - зрительные нервы;
3 - зрительный перекрест;
4 - проекция на правое коленчатое тело;
5 - зрительные тракты;
6, 12 - зрительная лучистость;
7 - латеральные коленчатые тела;
8 - проекция на кору правой затылочной
доли;
9 - шпорная борозда;
10 - проекция на кору левой затылочной
доли;
11 - проекция на левое коленчатое тело;
13 - проекция на сетчатку левого глаза/

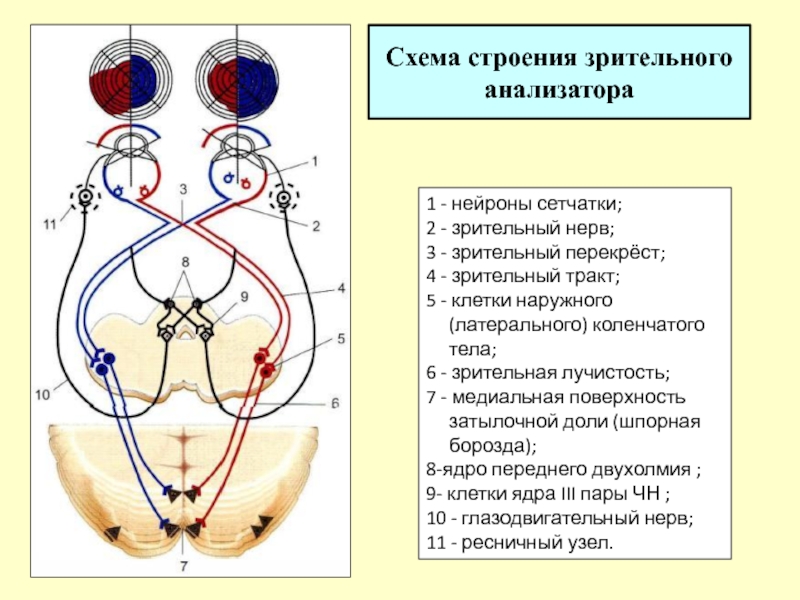

Слайд 16Схема строения зрительного анализатора
1 - нейроны сетчатки;
2 - зрительный
нерв;
3 - зрительный перекрёст;
4 - зрительный тракт;
5
- клетки наружного
(латерального) коленчатого
тела;
6 - зрительная лучистость;
7 - медиальная поверхность
затылочной доли (шпорная
борозда);
8-ядро переднего двухолмия ;
9- клетки ядра III пары ЧН ;
10 - глазодвигательный нерв;
11 - ресничный узел.
Слайд 17НАРУШЕНИЕ ПОЛЕЙ ЗРЕНИЯ ПРИ ПОРАЖЕНИИ
I – зрительного нерва;
II –
внутренних отделов зрительного
перекреста;
III – левого наружного
отдела
зрительного перекреста;
IV – левого зрительного тракта;
V – таламокортикального
зрительного пути;
VI – верхнего отдела зрительной
лучистости слева, левого клина; VII – нижней части зрительной
лучистости слева, левой
язычной извилины.

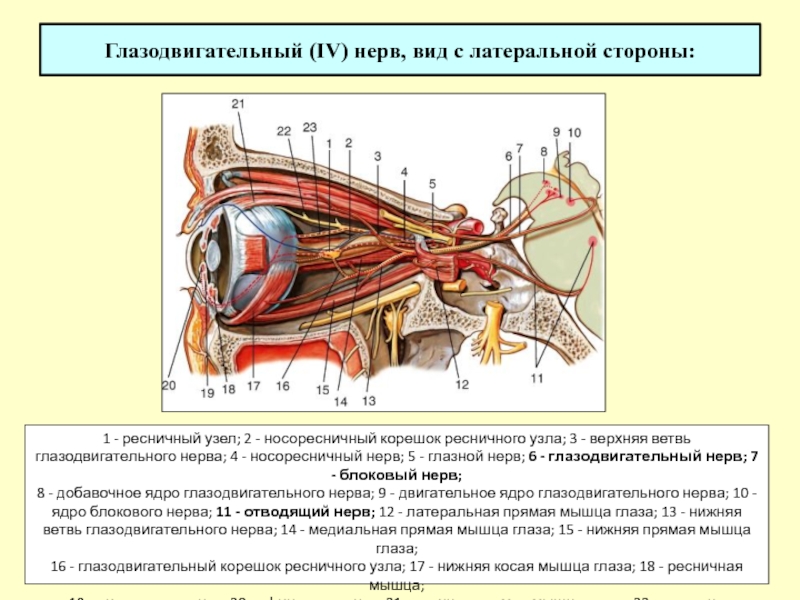

Слайд 18Глазодвигательный (IV) нерв, вид с латеральной стороны:
1 - ресничный узел;
2 - носоресничный корешок ресничного узла; 3 - верхняя ветвь
глазодвигательного нерва; 4 - носоресничный нерв; 5 - глазной нерв; 6 - глазодвигательный нерв; 7 - блоковый нерв;
8 - добавочное ядро глазодвигательного нерва; 9 - двигательное ядро глазодвигательного нерва; 10 - ядро блокового нерва; 11 - отводящий нерв; 12 - латеральная прямая мышца глаза; 13 - нижняя ветвь глазодвигательного нерва; 14 - медиальная прямая мышца глаза; 15 - нижняя прямая мышца глаза;
16 - глазодвигательный корешок ресничного узла; 17 - нижняя косая мышца глаза; 18 - ресничная мышца;
19 - дилататор зрачка, 20 - сфинктер зрачка; 21 - верхняя прямая мышца глаза; 22 - короткие ресничные нервы; 23 - длинный ресничный нерв

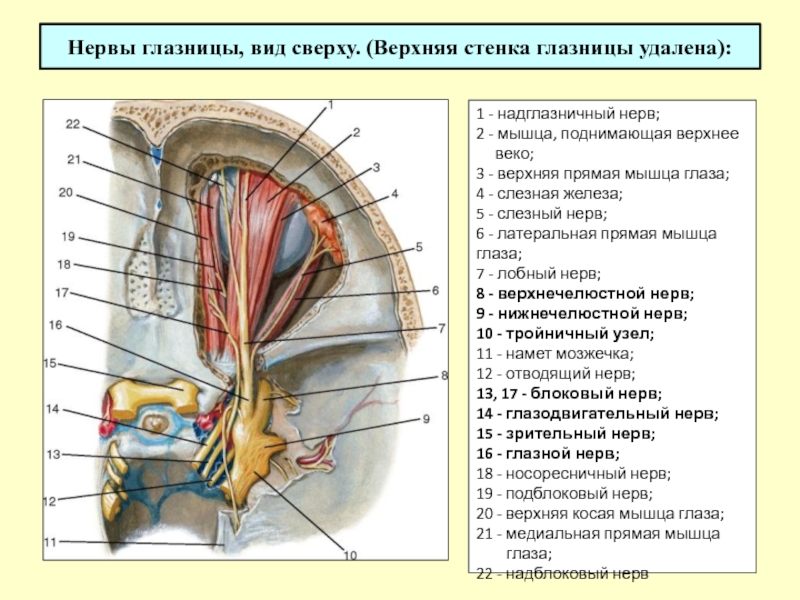

Слайд 19Нервы глазницы, вид сверху. (Верхняя стенка глазницы удалена):
1 - надглазничный
нерв;
2 - мышца, поднимающая верхнее
веко;
3 - верхняя прямая мышца глаза;
4 - слезная железа;
5 - слезный нерв;
6 - латеральная прямая мышца глаза;
7 - лобный нерв;
8 - верхнечелюстной нерв;
9 - нижнечелюстной нерв;
10 - тройничный узел;
11 - намет мозжечка;
12 - отводящий нерв;
13, 17 - блоковый нерв;
14 - глазодвигательный нерв;
15 - зрительный нерв;
16 - глазной нерв;
18 - носоресничный нерв;
19 - подблоковый нерв;
20 - верхняя косая мышца глаза;
21 - медиальная прямая мышца
глаза;
22 - надблоковый нерв
Слайд 20Нервы глазодвигательного аппарата (схема)
1 - верхняя косая мышца глаза; 2
- верхняя прямая мышца глаза; 3 - блоковый нерв; 4
- глазодвигательный нерв; 5 - латеральная прямая мышца глаза; 6 - нижняя прямая мышца глаза; 7 - отводящий нерв; 8 - нижняя косая мышца глаза;
9 - медиальная прямая мышца глаза
Слайд 21Тройничный (V) нерв (схема):
1 - среднемозговое ядро;
2 - главное
чувствительное ядро;
3 - спинномозговой тракт;
4 - лицевой нерв;
5 - нижнечелюстной нерв;
6 - верхнечелюстной нерв;
7 - глазной нерв;
8 - тройничный нерв и узел;
9 - двигательное ядро.
Красной сплошной линией обозначены двигательные волокна; синей сплошной линией - чувствительные волокна; синим точечным пунктиром - проприоцептивные волокна; красным точечным пунктиром - парасимпатические волокна; красной прерывистой линией - симпатические волокна

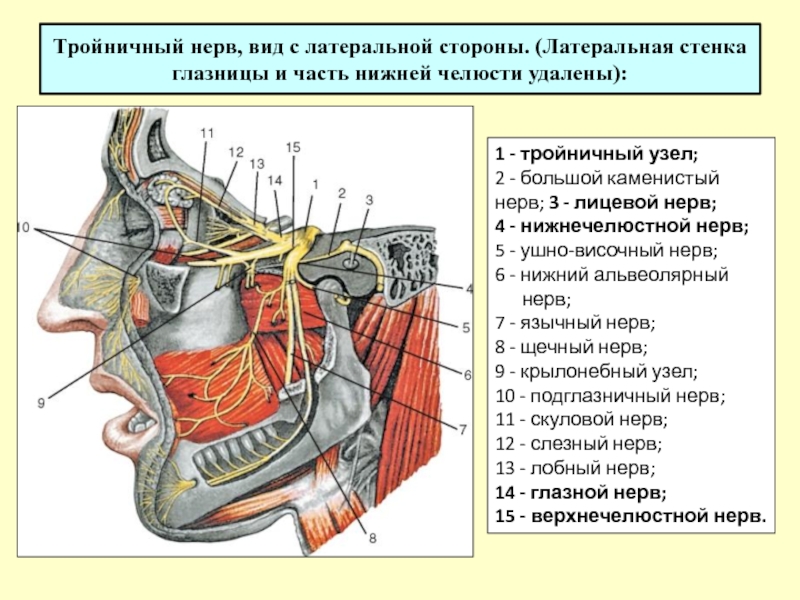

Слайд 22Тройничный нерв, вид с латеральной стороны. (Латеральная стенка глазницы и
часть нижней челюсти удалены):
1 - тройничный узел;
2 - большой
каменистый нерв; 3 - лицевой нерв;
4 - нижнечелюстной нерв;
5 - ушно-височный нерв;
6 - нижний альвеолярный
нерв;
7 - язычный нерв;
8 - щечный нерв;
9 - крылонебный узел;
10 - подглазничный нерв;
11 - скуловой нерв;
12 - слезный нерв;
13 - лобный нерв;
14 - глазной нерв;
15 - верхнечелюстной нерв.

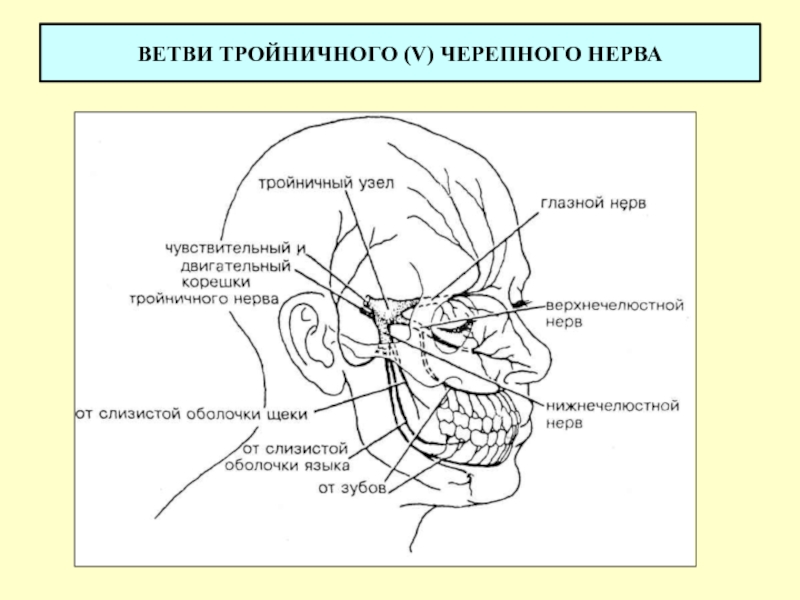

Слайд 23ВЕТВИ ТРОЙНИЧНОГО (V) ЧЕРЕПНОГО НЕРВА

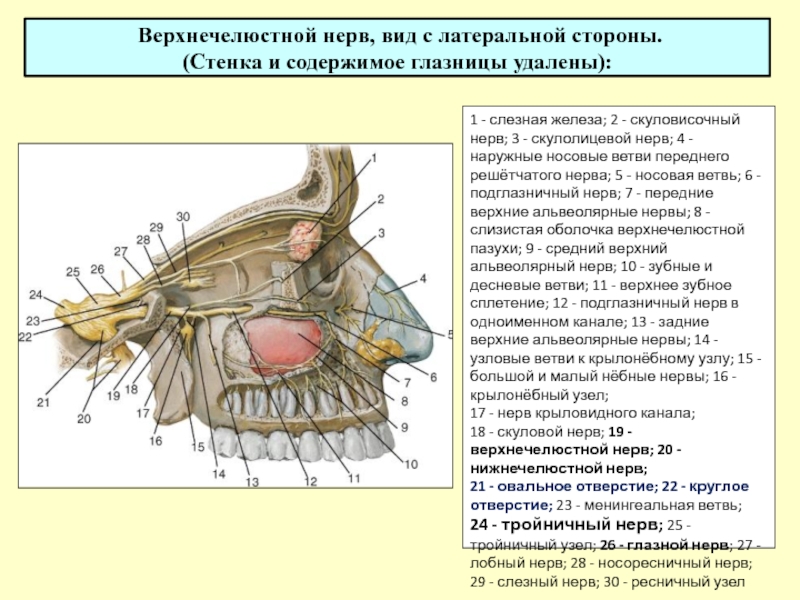

Слайд 24 Верхнечелюстной нерв, вид с латеральной стороны.
(Стенка и содержимое глазницы
удалены):
1 - слезная железа; 2 - скуловисочный нерв; 3 -
скулолицевой нерв; 4 - наружные носовые ветви переднего решётчатого нерва; 5 - носовая ветвь; 6 - подглазничный нерв; 7 - передние верхние альвеолярные нервы; 8 - слизистая оболочка верхнечелюстной пазухи; 9 - средний верхний альвеолярный нерв; 10 - зубные и десневые ветви; 11 - верхнее зубное сплетение; 12 - подглазничный нерв в одноименном канале; 13 - задние верхние альвеолярные нервы; 14 - узловые ветви к крылонёбному узлу; 15 - большой и малый нёбные нервы; 16 - крылонёбный узел;
17 - нерв крыловидного канала;
18 - скуловой нерв; 19 - верхнечелюстной нерв; 20 - нижнечелюстной нерв;
21 - овальное отверстие; 22 - круглое отверстие; 23 - менингеальная ветвь;
24 - тройничный нерв; 25 - тройничный узел; 26 - глазной нерв; 27 - лобный нерв; 28 - носоресничный нерв; 29 - слезный нерв; 30 - ресничный узел

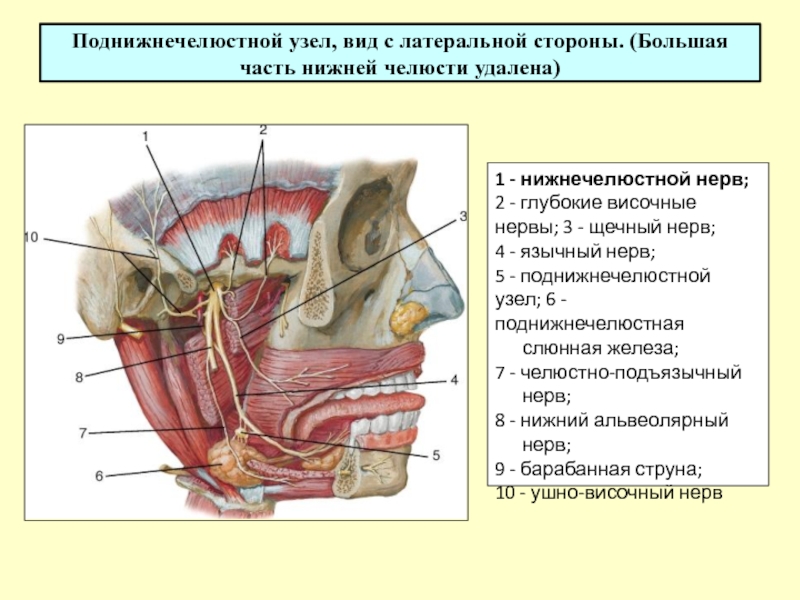

Слайд 25Поднижнечелюстной узел, вид с латеральной стороны. (Большая часть нижней челюсти
удалена)
1 - нижнечелюстной нерв;
2 - глубокие височные нервы; 3
- щечный нерв;
4 - язычный нерв;
5 - поднижнечелюстной узел; 6 - поднижнечелюстная
слюнная железа;
7 - челюстно-подъязычный
нерв;
8 - нижний альвеолярный
нерв;
9 - барабанная струна;
10 - ушно-височный нерв
Слайд 26Проводники чувствительности от кожи лица (схема)
1 - узел тройничного
нерва;
2 - ядро спинномозгового пути
тройничного
нерва;
3 - бульботаламический тракт;
4 - клетки таламуса;
5 - нижняя часть коры постцентральной
извилины (зона лица);
6 - верхнее чувствительное ядро
тройничного нерва;
7 - глазной нерв;
8 - вехнечелюстной нерв;
9 - нижнечелюстной нерв.

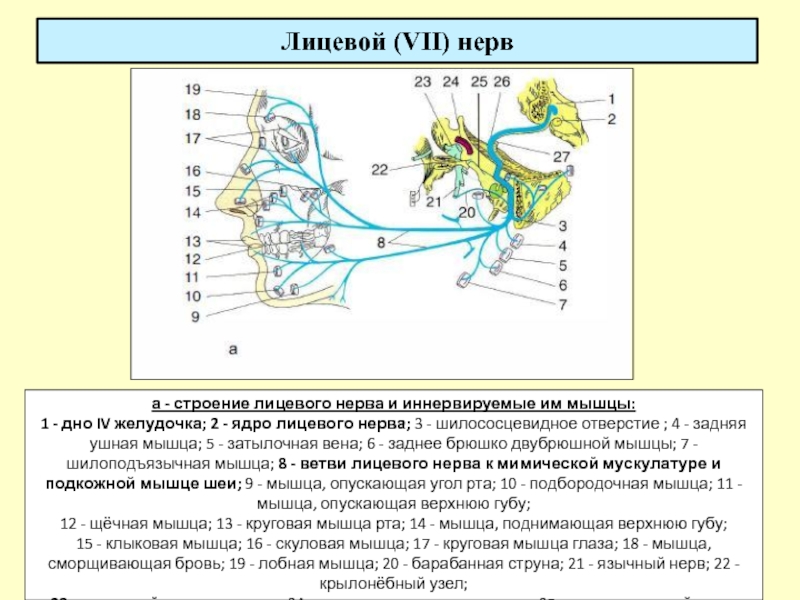

Слайд 27Лицевой (VII) нерв
а - строение лицевого нерва и иннервируемые им
мышцы:
1 - дно IV желудочка; 2 - ядро лицевого
нерва; 3 - шилососцевидное отверстие ; 4 - задняя ушная мышца; 5 - затылочная вена; 6 - заднее брюшко двубрюшной мышцы; 7 - шилоподъязычная мышца; 8 - ветви лицевого нерва к мимической мускулатуре и подкожной мышце шеи; 9 - мышца, опускающая угол рта; 10 - подбородочная мышца; 11 - мышца, опускающая верхнюю губу;
12 - щёчная мышца; 13 - круговая мышца рта; 14 - мышца, поднимающая верхнюю губу;
15 - клыковая мышца; 16 - скуловая мышца; 17 - круговая мышца глаза; 18 - мышца, сморщивающая бровь; 19 - лобная мышца; 20 - барабанная струна; 21 - язычный нерв; 22 - крылонёбный узел;
23 - узел тройничного нерва; 24 - внутренняя сонная артерия; 25 - промежуточный нерв;
26 - лицевой нерв; 27 - преддверно-улитковый нерв.

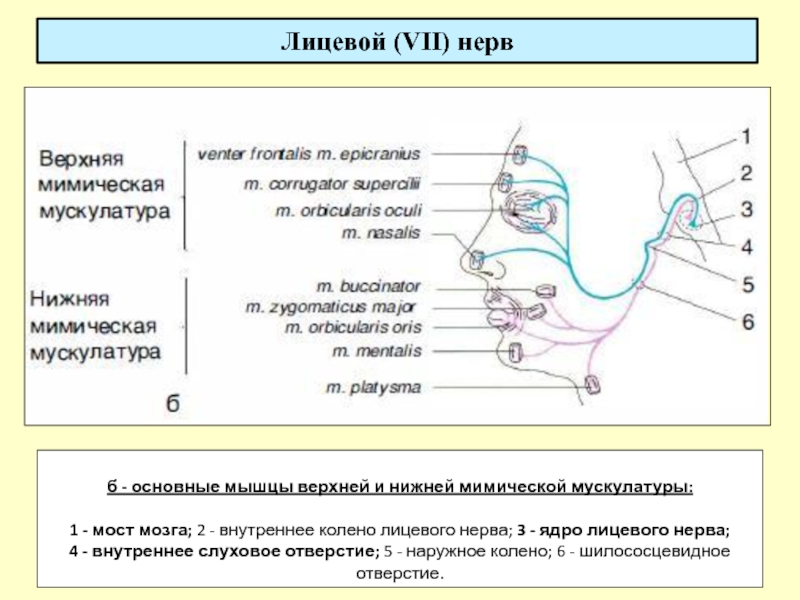

Слайд 28Лицевой (VII) нерв
б - основные мышцы верхней и нижней мимической
мускулатуры:
1 - мост мозга; 2 - внутреннее колено лицевого
нерва; 3 - ядро лицевого нерва;
4 - внутреннее слуховое отверстие; 5 - наружное колено; 6 - шилососцевидное отверстие.
Слайд 29Лицевой (VII) нерв

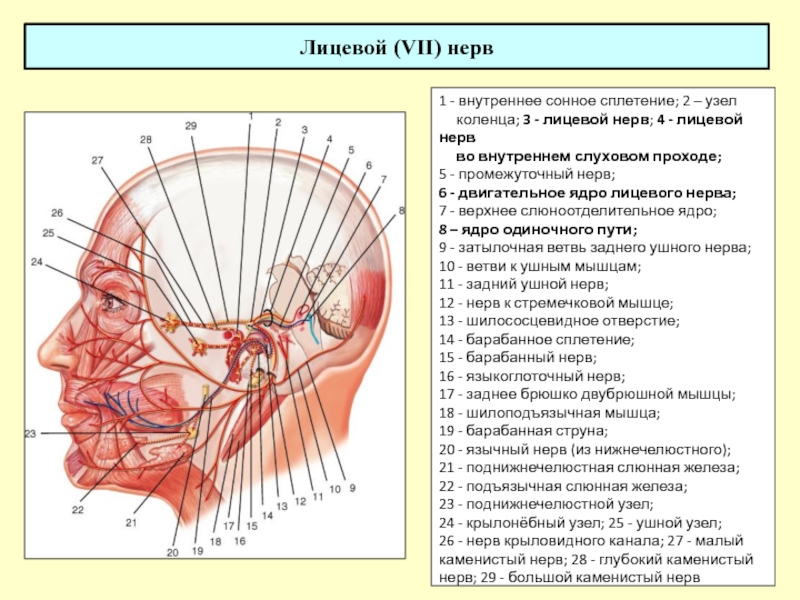

1 - внутреннее сонное сплетение; 2 – узел
коленца; 3 - лицевой нерв; 4 - лицевой
нерв
во внутреннем слуховом проходе;
5 - промежуточный нерв;
6 - двигательное ядро лицевого нерва;
7 - верхнее слюноотделительное ядро;
8 – ядро одиночного пути;
9 - затылочная ветвь заднего ушного нерва;
10 - ветви к ушным мышцам;
11 - задний ушной нерв;
12 - нерв к стремечковой мышце;
13 - шилососцевидное отверстие;
14 - барабанное сплетение;
15 - барабанный нерв;
16 - языкоглоточный нерв;
17 - заднее брюшко двубрюшной мышцы;
18 - шилоподъязычная мышца;
19 - барабанная струна;
20 - язычный нерв (из нижнечелюстного);
21 - поднижнечелюстная слюнная железа;
22 - подъязычная слюнная железа;
23 - поднижнечелюстной узел;
24 - крылонёбный узел; 25 - ушной узел;
26 - нерв крыловидного канала; 27 - малый каменистый нерв; 28 - глубокий каменистый нерв; 29 - большой каменистый нерв

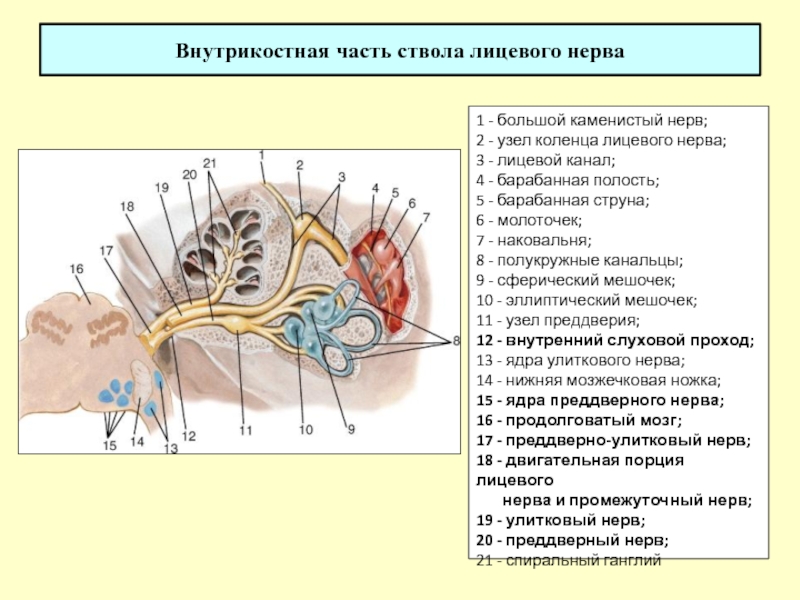

Слайд 30Внутрикостная часть ствола лицевого нерва
1 - большой каменистый нерв;
2
- узел коленца лицевого нерва;
3 - лицевой канал;
4
- барабанная полость;
5 - барабанная струна;
6 - молоточек;
7 - наковальня;
8 - полукружные канальцы;
9 - сферический мешочек;
10 - эллиптический мешочек;
11 - узел преддверия;
12 - внутренний слуховой проход;
13 - ядра улиткового нерва;
14 - нижняя мозжечковая ножка;
15 - ядра преддверного нерва;
16 - продолговатый мозг;
17 - преддверно-улитковый нерв;
18 - двигательная порция лицевого
нерва и промежуточный нерв;
19 - улитковый нерв;
20 - преддверный нерв;
21 - спиральный ганглий

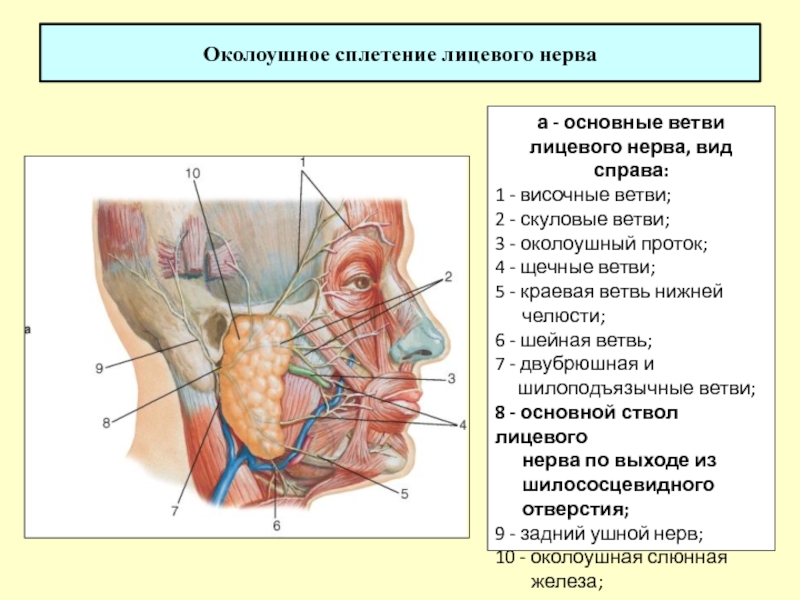

Слайд 31Околоушное сплетение лицевого нерва
а - основные ветви лицевого нерва, вид
справа:
1 - височные ветви;
2 - скуловые ветви;
3
- околоушный проток;
4 - щечные ветви;
5 - краевая ветвь нижней
челюсти;
6 - шейная ветвь;
7 - двубрюшная и
шилоподъязычные ветви;
8 - основной ствол лицевого
нерва по выходе из
шилососцевидного
отверстия;
9 - задний ушной нерв;
10 - околоушная слюнная
железа;

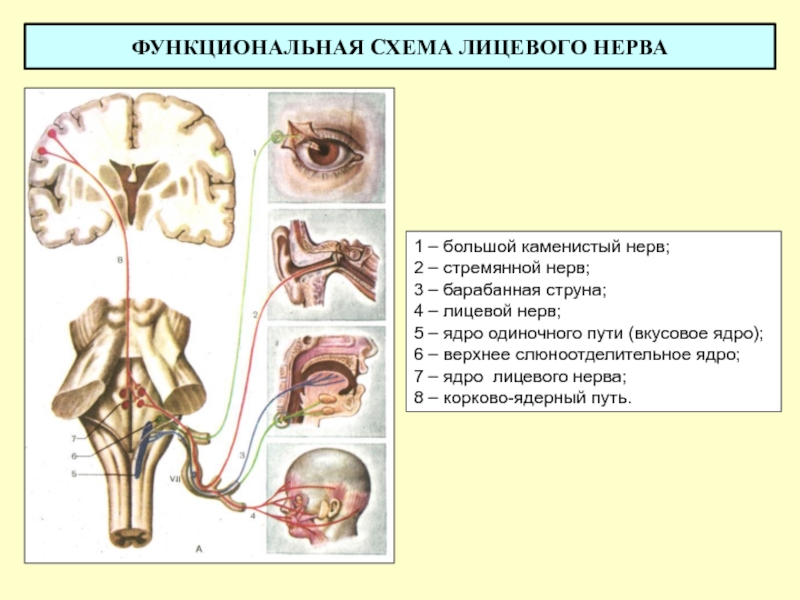

Слайд 32ФУНКЦИОНАЛЬНАЯ СХЕМА ЛИЦЕВОГО НЕРВА
1 – большой каменистый нерв;
2 –
стремянной нерв;
3 – барабанная струна;
4 – лицевой нерв;
5 – ядро одиночного пути (вкусовое ядро); 6 – верхнее слюноотделительное ядро;
7 – ядро лицевого нерва;
8 – корково-ядерный путь.

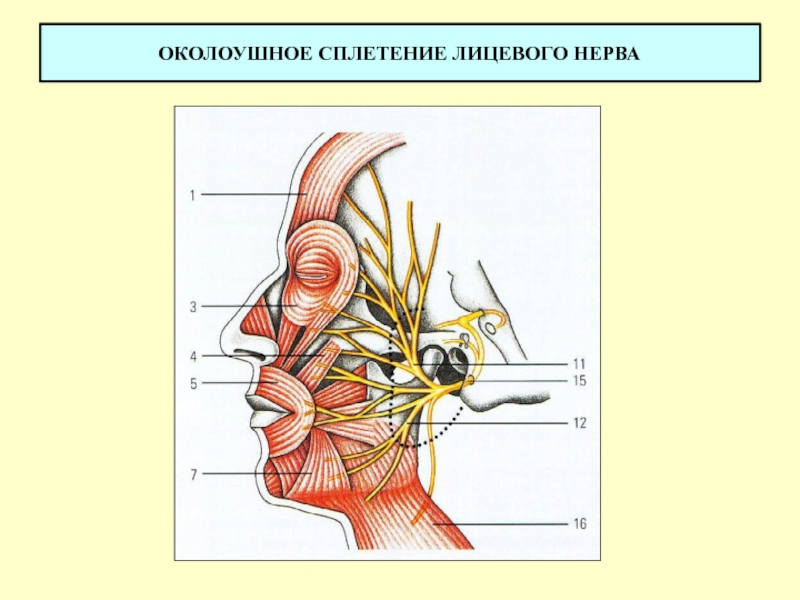

Слайд 33ОКОЛОУШНОЕ СПЛЕТЕНИЕ ЛИЦЕВОГО НЕРВА
Слайд 34ОКОЛОУШНОЕ СПЛЕТЕНИЕ ЛИЦЕВОГО НЕРВА
б - лицевой нерв и околоушная железа
на горизонтальном разрезе:
1 - медиальная крыловидная мышца; 2 -
ветвь нижней челюсти;
3 - жевательная мышца;
4 - околоушная слюнная железа;
5 - сосцевидный отросток;
6 - основной ствол лицевого нерва;
в - трехмерная схема соотношения
лицевого нерва и околоушной слюнной железы:
1 - височные ветви; 2 - скуловые ветви; 3 - щечные ветви; 4 - краевая ветвь нижней челюсти; 5 - шейная ветвь; 6 - нижняя ветвь лицевого нерва; 7 - двубрюшная и шилоподъязычная ветви лицевого нерва; 8 - основной ствол лицевого нерва; 9 - задний ушной нерв;
10 - верхняя ветвь лицевого нерва

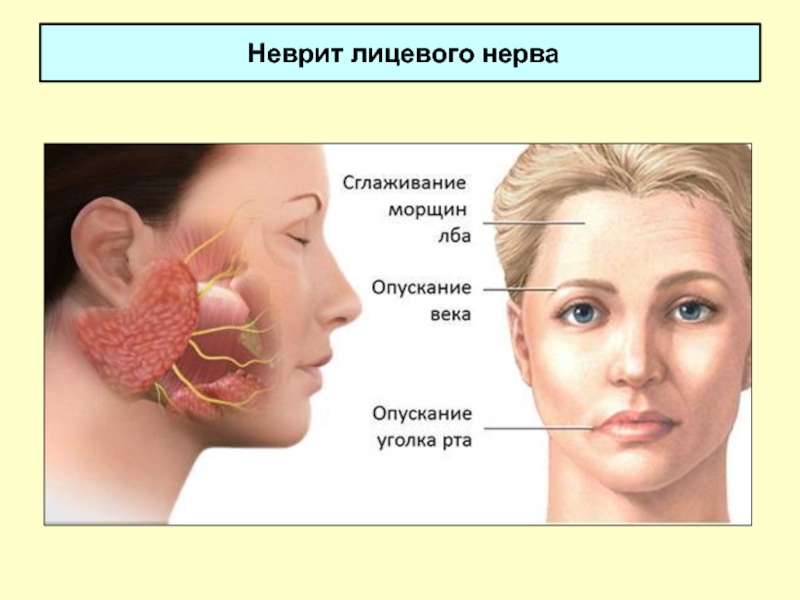

Слайд 36 Периферический и центральный паралич лицевого нерва

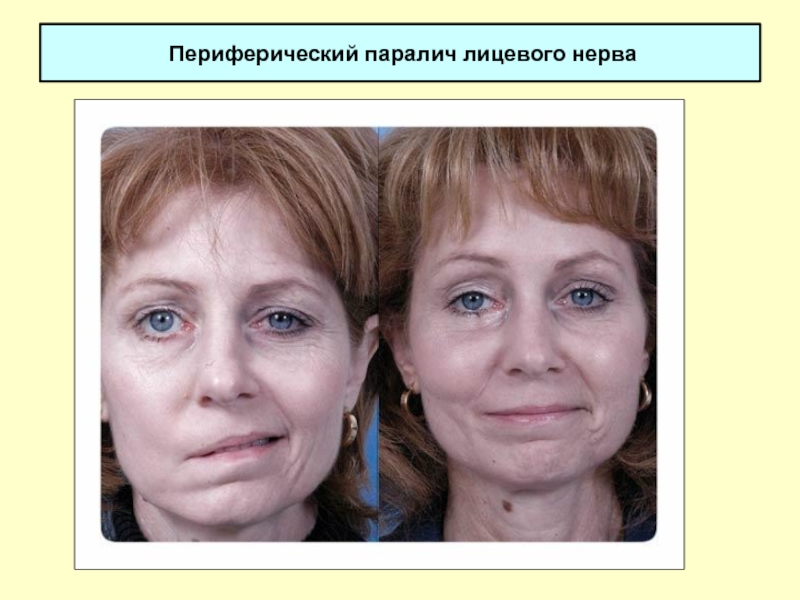

Слайд 37 Периферический паралич лицевого нерва

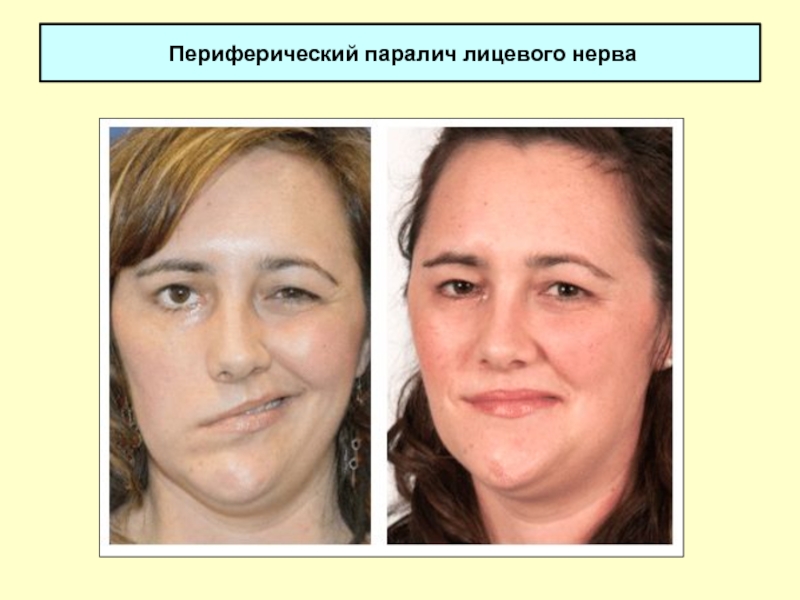

Слайд 38 Периферический паралич лицевого нерва

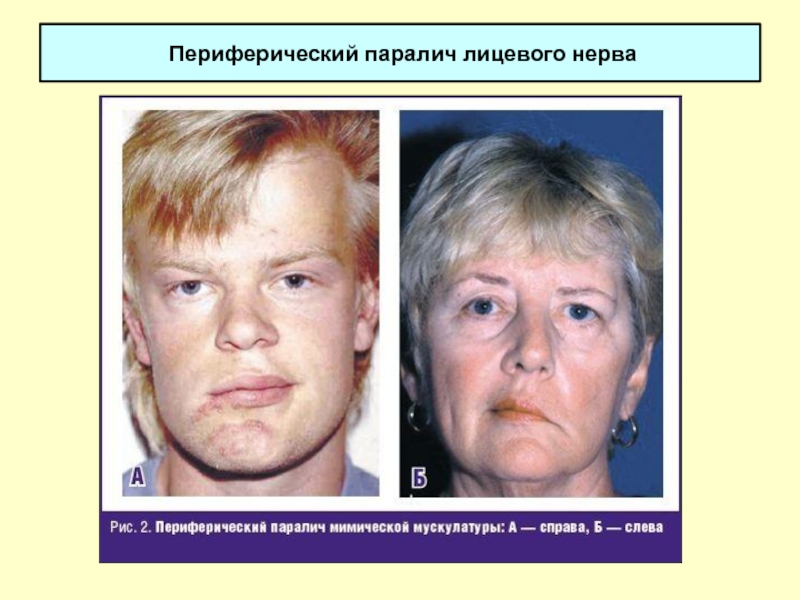

Слайд 39 Периферический паралич лицевого нерва
Слайд 40Преддверно-улитковый (VIII) нерв
1 - эллиптически-мешотчатый нерв; 2 - передний ампулярный
нерв; 3 - задний ампулярный нерв; 4 - сферически-мешотчатый нерв;
5 - нижняя ветвь преддверного нерва; 6 - верхняя ветвь преддверного нерва; 7 - преддверный узел; 8 - корешок преддверного нерва; 9 - улитковый нерв

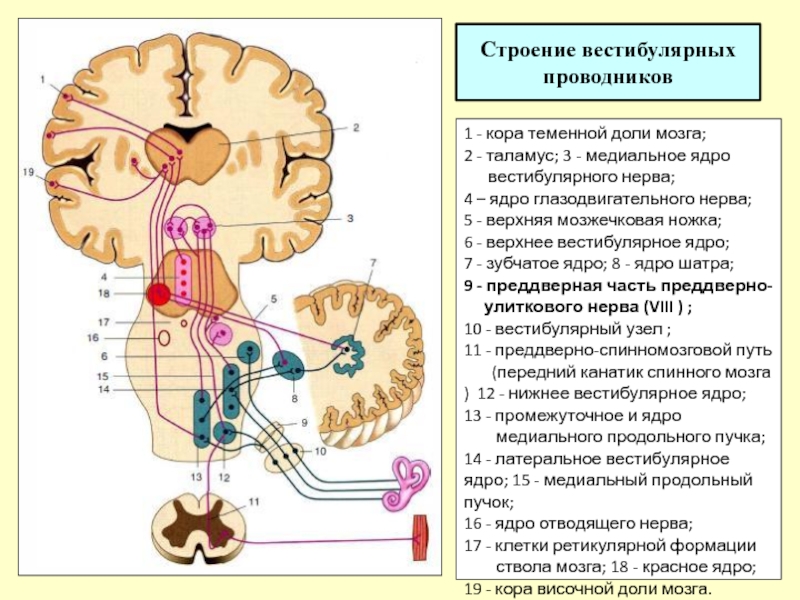

Слайд 41Строение вестибулярных проводников
1 - кора теменной доли мозга;
2 -
таламус; 3 - медиальное ядро
вестибулярного нерва;
4 – ядро глазодвигательного нерва;
5 - верхняя мозжечковая ножка;
6 - верхнее вестибулярное ядро;
7 - зубчатое ядро; 8 - ядро шатра;
9 - преддверная часть преддверно-
улиткового нерва (VIII ) ;
10 - вестибулярный узел ;
11 - преддверно-спинномозговой путь
(передний канатик спинного мозга ) 12 - нижнее вестибулярное ядро;
13 - промежуточное и ядро
медиального продольного пучка;
14 - латеральное вестибулярное ядро; 15 - медиальный продольный пучок;
16 - ядро отводящего нерва;
17 - клетки ретикулярной формации
ствола мозга; 18 - красное ядро;
19 - кора височной доли мозга.

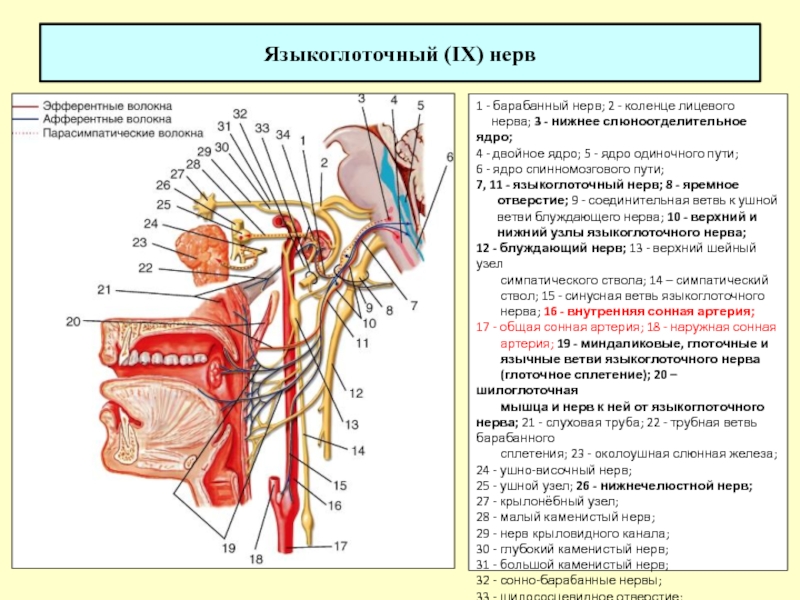

Слайд 42Языкоглоточный (IX) нерв
1 - барабанный нерв; 2 - коленце лицевого
нерва; 3 - нижнее слюноотделительное ядро;
4 -
двойное ядро; 5 - ядро одиночного пути;
6 - ядро спинномозгового пути;
7, 11 - языкоглоточный нерв; 8 - яремное
отверстие; 9 - соединительная ветвь к ушной
ветви блуждающего нерва; 10 - верхний и
нижний узлы языкоглоточного нерва;
12 - блуждающий нерв; 13 - верхний шейный узел
симпатического ствола; 14 – симпатический
ствол; 15 - синусная ветвь языкоглоточного
нерва; 16 - внутренняя сонная артерия;
17 - общая сонная артерия; 18 - наружная сонная
артерия; 19 - миндаликовые, глоточные и
язычные ветви языкоглоточного нерва
(глоточное сплетение); 20 – шилоглоточная
мышца и нерв к ней от языкоглоточного нерва; 21 - слуховая труба; 22 - трубная ветвь барабанного
сплетения; 23 - околоушная слюнная железа;
24 - ушно-височный нерв;
25 - ушной узел; 26 - нижнечелюстной нерв;
27 - крылонёбный узел;
28 - малый каменистый нерв;
29 - нерв крыловидного канала;
30 - глубокий каменистый нерв;
31 - большой каменистый нерв;
32 - сонно-барабанные нервы;
33 - шилососцевидное отверстие;
34 - барабанная полость и барабанное сплетение

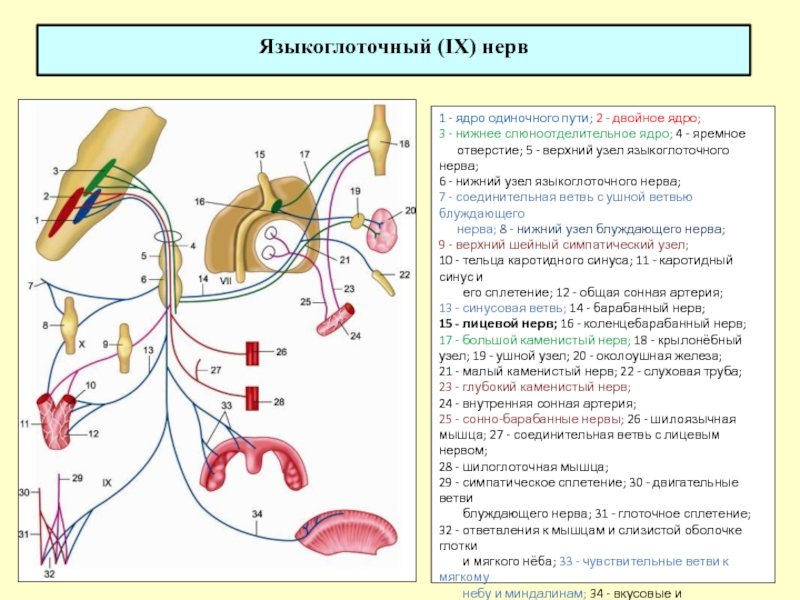

Слайд 43
Языкоглоточный (IX) нерв
1 - ядро одиночного пути; 2 -
двойное ядро;
3 - нижнее слюноотделительное ядро; 4 - яремное
отверстие; 5 - верхний узел языкоглоточного нерва;
6 - нижний узел языкоглоточного нерва;
7 - соединительная ветвь с ушной ветвью блуждающего
нерва; 8 - нижний узел блуждающего нерва;
9 - верхний шейный симпатический узел;
10 - тельца каротидного синуса; 11 - каротидный синус и
его сплетение; 12 - общая сонная артерия;
13 - синусовая ветвь; 14 - барабанный нерв;
15 - лицевой нерв; 16 - коленцебарабанный нерв;
17 - большой каменистый нерв; 18 - крылонёбный узел; 19 - ушной узел; 20 - околоушная железа;
21 - малый каменистый нерв; 22 - слуховая труба;
23 - глубокий каменистый нерв;
24 - внутренняя сонная артерия;
25 - сонно-барабанные нервы; 26 - шилоязычная мышца; 27 - соединительная ветвь с лицевым нервом;
28 - шилоглоточная мышца;
29 - симпатическое сплетение; 30 - двигательные ветви
блуждающего нерва; 31 - глоточное сплетение;
32 - ответвления к мышцам и слизистой оболочке глотки
и мягкого нёба; 33 - чувствительные ветви к мягкому
небу и миндалинам; 34 - вкусовые и чувствительные
ветви к задней трети языка.
Красным цветом обозначены двигательные нервные структуры; синим - чувствительные; зеленым - парасимпатический; фиолетовым - симпатические

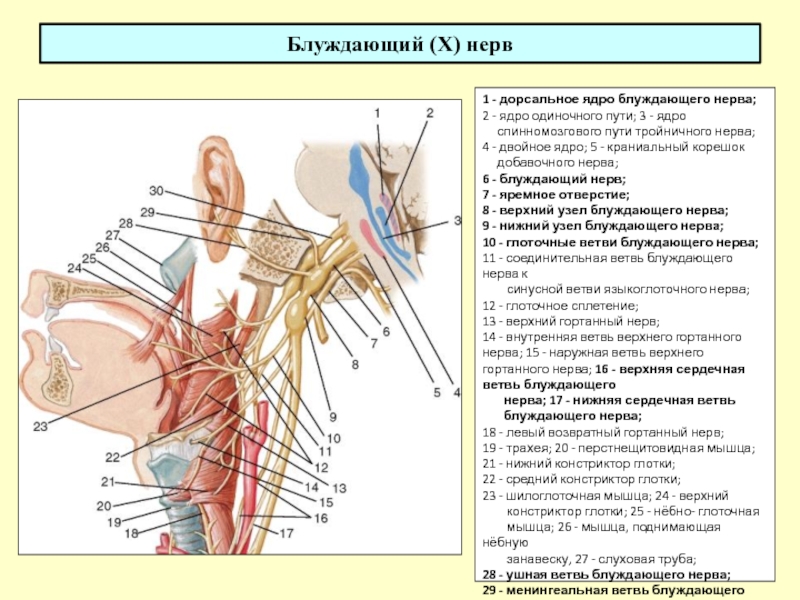

Слайд 44Блуждающий (X) нерв
1 - дорсальное ядро блуждающего нерва;
2 -
ядро одиночного пути; 3 - ядро
спинномозгового
пути тройничного нерва;
4 - двойное ядро; 5 - краниальный корешок
добавочного нерва;
6 - блуждающий нерв;
7 - яремное отверстие;
8 - верхний узел блуждающего нерва;
9 - нижний узел блуждающего нерва;
10 - глоточные ветви блуждающего нерва;
11 - соединительная ветвь блуждающего нерва к
синусной ветви языкоглоточного нерва;
12 - глоточное сплетение;
13 - верхний гортанный нерв;
14 - внутренняя ветвь верхнего гортанного нерва; 15 - наружная ветвь верхнего гортанного нерва; 16 - верхняя сердечная ветвь блуждающего
нерва; 17 - нижняя сердечная ветвь
блуждающего нерва;
18 - левый возвратный гортанный нерв;
19 - трахея; 20 - перстнещитовидная мышца;
21 - нижний констриктор глотки;
22 - средний констриктор глотки;
23 - шилоглоточная мышца; 24 - верхний
констриктор глотки; 25 - нёбно- глоточная
мышца; 26 - мышца, поднимающая нёбную
занавеску, 27 - слуховая труба;
28 - ушная ветвь блуждающего нерва;
29 - менингеальная ветвь блуждающего нерва; 30 - языкоглоточный нерв

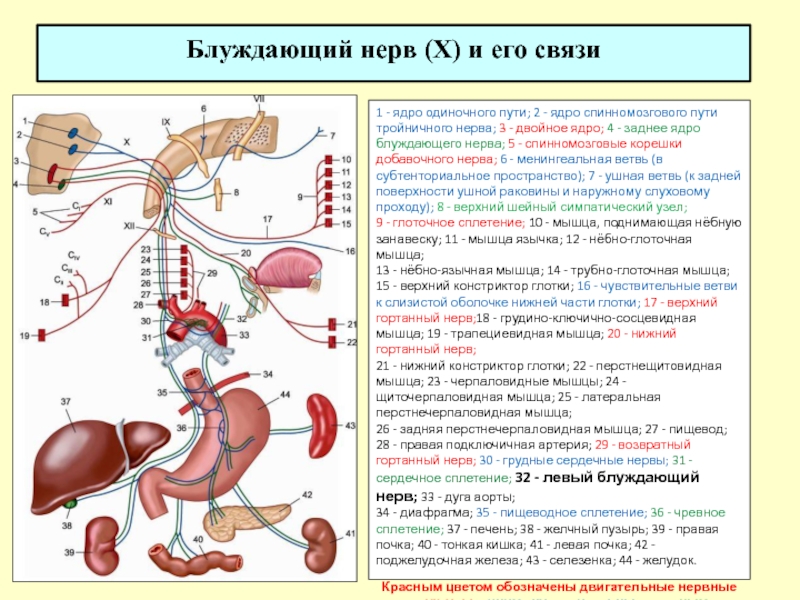

Слайд 45
Блуждающий нерв (X) и его связи
1 - ядро одиночного
пути; 2 - ядро спинномозгового пути тройничного нерва; 3 -
двойное ядро; 4 - заднее ядро блуждающего нерва; 5 - спинномозговые корешки добавочного нерва; 6 - менингеальная ветвь (в субтенториальное пространство); 7 - ушная ветвь (к задней поверхности ушной раковины и наружному слуховому проходу); 8 - верхний шейный симпатический узел;
9 - глоточное сплетение; 10 - мышца, поднимающая нёбную занавеску; 11 - мышца язычка; 12 - нёбно-глоточная мышца;
13 - нёбно-язычная мышца; 14 - трубно-глоточная мышца;
15 - верхний констриктор глотки; 16 - чувствительные ветви к слизистой оболочке нижней части глотки; 17 - верхний гортанный нерв;18 - грудино-ключично-сосцевидная мышца; 19 - трапециевидная мышца; 20 - нижний гортанный нерв;
21 - нижний констриктор глотки; 22 - перстнещитовидная мышца; 23 - черпаловидные мышцы; 24 - щиточерпаловидная мышца; 25 - латеральная перстнечерпаловидная мышца;
26 - задняя перстнечерпаловидная мышца; 27 - пищевод;
28 - правая подключичная артерия; 29 - возвратный гортанный нерв; 30 - грудные сердечные нервы; 31 - сердечное сплетение; 32 - левый блуждающий нерв; 33 - дуга аорты;
34 - диафрагма; 35 - пищеводное сплетение; 36 - чревное сплетение; 37 - печень; 38 - желчный пузырь; 39 - правая почка; 40 - тонкая кишка; 41 - левая почка; 42 - поджелудочная железа; 43 - селезенка; 44 - желудок.
Красным цветом обозначены двигательные нервные структуры; синим - чувствительные; зеленым - парасимпатические.

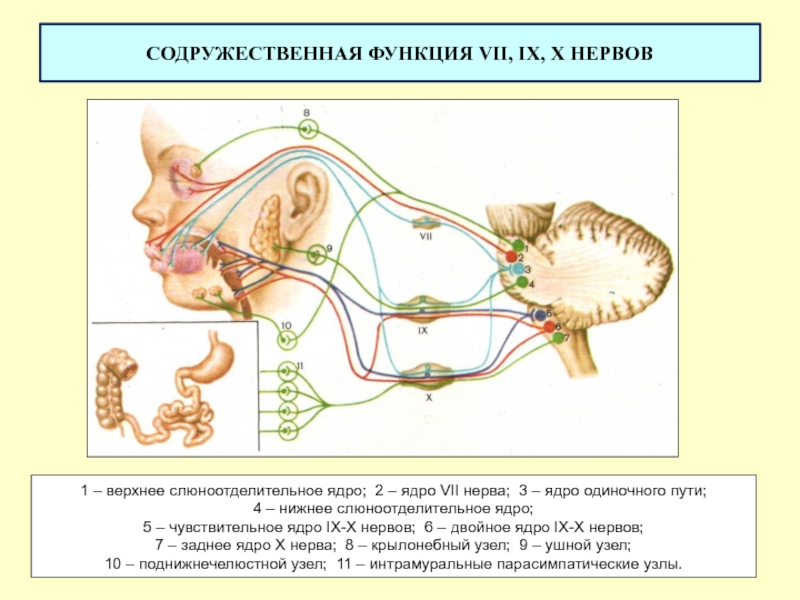

Слайд 46СОДРУЖЕСТВЕННАЯ ФУНКЦИЯ VII, IX, X НЕРВОВ
1 – верхнее слюноотделительное
ядро; 2 – ядро VII нерва; 3 – ядро одиночного
пути;
4 – нижнее слюноотделительное ядро;
5 – чувствительное ядро IX-X нервов; 6 – двойное ядро IX-X нервов;
7 – заднее ядро X нерва; 8 – крылонебный узел; 9 – ушной узел;
10 – поднижнечелюстной узел; 11 – интрамуральные парасимпатические узлы.

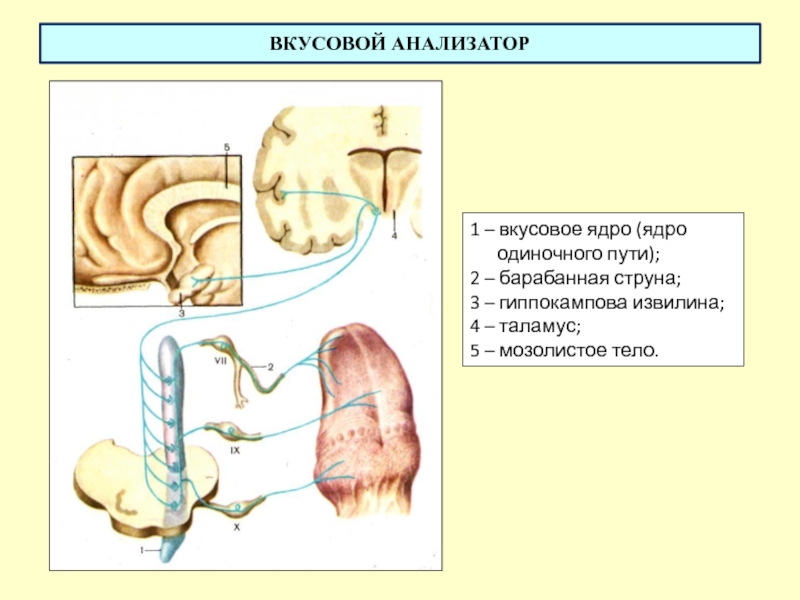

Слайд 47ВКУСОВОЙ АНАЛИЗАТОР
1 – вкусовое ядро (ядро
одиночного пути);
2 – барабанная струна;
3 – гиппокампова извилина;
4 – таламус;
5 –
мозолистое тело.

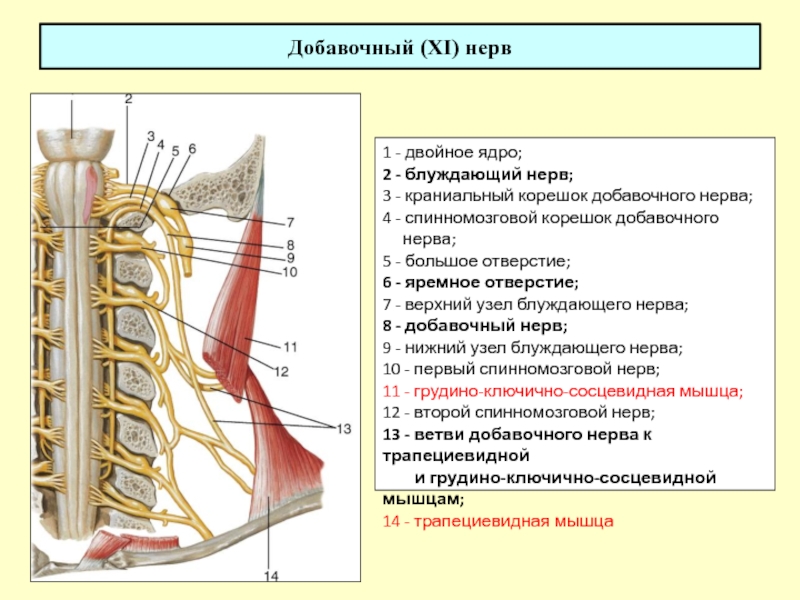

Слайд 48Добавочный (XI) нерв
1 - двойное ядро;
2 - блуждающий нерв;
3
- краниальный корешок добавочного нерва;
4 - спинномозговой корешок добавочного
нерва;
5 - большое отверстие;
6 - яремное отверстие;
7 - верхний узел блуждающего нерва;
8 - добавочный нерв;
9 - нижний узел блуждающего нерва;
10 - первый спинномозговой нерв;
11 - грудино-ключично-сосцевидная мышца;
12 - второй спинномозговой нерв;
13 - ветви добавочного нерва к трапециевидной
и грудино-ключично-сосцевидной мышцам;
14 - трапециевидная мышца

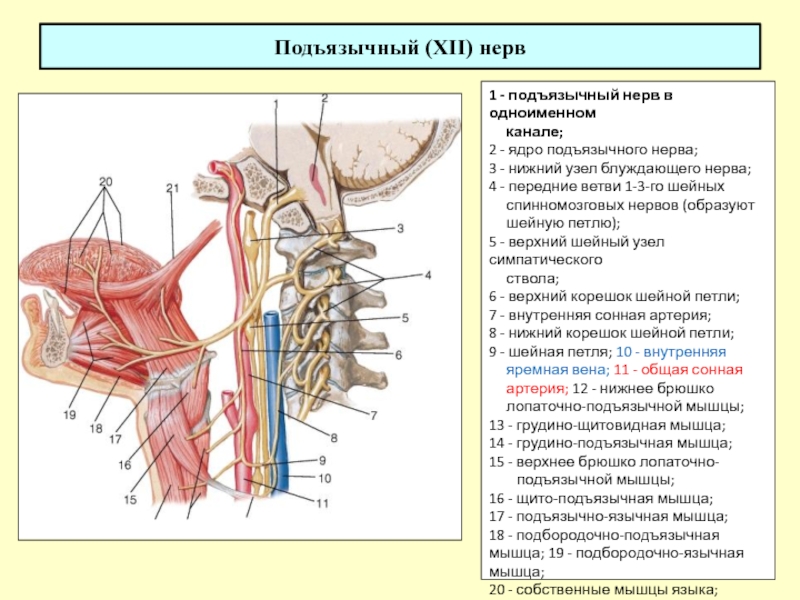

Слайд 49Подъязычный (XII) нерв
1 - подъязычный нерв в одноименном
канале;
2 - ядро подъязычного нерва;
3 - нижний
узел блуждающего нерва;
4 - передние ветви 1-3-го шейных
спинномозговых нервов (образуют
шейную петлю);
5 - верхний шейный узел симпатического
ствола;
6 - верхний корешок шейной петли;
7 - внутренняя сонная артерия;
8 - нижний корешок шейной петли;
9 - шейная петля; 10 - внутренняя
яремная вена; 11 - общая сонная
артерия; 12 - нижнее брюшко
лопаточно-подъязычной мышцы;
13 - грудино-щитовидная мышца;
14 - грудино-подъязычная мышца;
15 - верхнее брюшко лопаточно-
подъязычной мышцы;
16 - щито-подъязычная мышца;
17 - подъязычно-язычная мышца;
18 - подбородочно-подъязычная мышца; 19 - подбородочно-язычная мышца;
20 - собственные мышцы языка;
21 - шилоязычная мышца

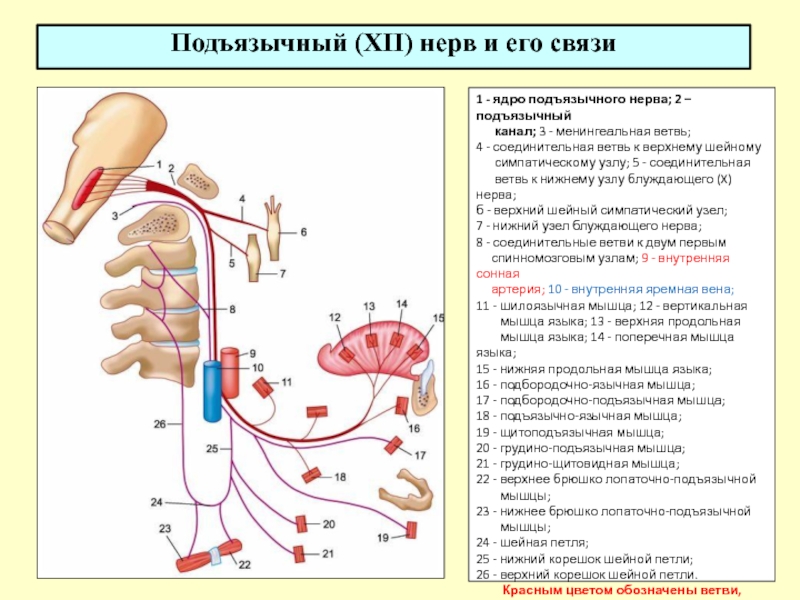

Слайд 50
Подъязычный (XII) нерв и его связи
1 - ядро подъязычного
нерва; 2 – подъязычный
канал; 3 - менингеальная
ветвь;
4 - соединительная ветвь к верхнему шейному
симпатическому узлу; 5 - соединительная
ветвь к нижнему узлу блуждающего (X) нерва;
б - верхний шейный симпатический узел;
7 - нижний узел блуждающего нерва;
8 - соединительные ветви к двум первым
спинномозговым узлам; 9 - внутренняя сонная
артерия; 10 - внутренняя яремная вена;
11 - шилоязычная мышца; 12 - вертикальная
мышца языка; 13 - верхняя продольная
мышца языка; 14 - поперечная мышца языка;
15 - нижняя продольная мышца языка;
16 - подбородочно-язычная мышца;
17 - подбородочно-подъязычная мышца;
18 - подъязычно-язычная мышца;
19 - щитоподъязычная мышца;
20 - грудино-подъязычная мышца;
21 - грудино-щитовидная мышца;
22 - верхнее брюшко лопаточно-подъязычной
мышцы;
23 - нижнее брюшко лопаточно-подъязычной
мышцы;
24 - шейная петля;
25 - нижний корешок шейной петли;
26 - верхний корешок шейной петли.
Красным цветом обозначены ветви, отходящие от продолговатого мозга, фиолетовым - от шейного отдела спинного мозга.
Слайд 51XI, XII пары ЧМН и нервы шейного сплетения
1 -
подъязычный нерв (XII);
2 - добавочный нерв (XI);
3, 14 -
грудино-ключичнососцевидная мышца;
4 - большой ушной нерв;
5 - малый затылочный нерв;
6 - большой затылочный нерв; нервы к
передней и латеральной прямым мышцам
головы;
8 - нервы к длинным мышцам головы и шеи;
9 - трапециевидная мышца;
10 - соединительная ветвь к плечевому
сплетению;
11 - диафрагмальный нерв;
12 - надключичные нервы; 13 - нижнее
брюшко лопаточно-подъязычной мышцы;
15 - шейная петля;
16 - грудино-подъязычная мышца;
17 - грудинощитовидная мышца;
18 - верхнее брюшко лопаточно-подъязычной
мышцы;
19 - поперечный нерв шеи;
20 - нижний корешок шейной петли;
21 - верхний корешок шейной петли;
22 - щитоподъязычная мышца;
23 - подбородочноподъязычная мышца
