Презентация на тему ЧС техногенные

3.1. Классификация чрезвычайных ситуаций Потенциальность опасности означает её скрытость, неопределённость в пространстве и времени. Благодаря причинам, опасность реализуется в событие, называемое чрезвычайной ситуацией (ЧС).ЧС - это внешне неожиданная, внезапно возникшая обстановка,

Слайды и текст этой презентации

Слайд 1

Слайд 2
3.1. Классификация чрезвычайных ситуаций Потенциальность опасности означает её скрытость, неопределённость в пространстве и времени. Благодаря причинам, опасность
Текст слайда:

3.1. Классификация чрезвычайных ситуаций

Потенциальность опасности означает её скрытость, неопределённость в пространстве и времени. Благодаря причинам, опасность реализуется в событие, называемое чрезвычайной ситуацией (ЧС).

ЧС - это внешне неожиданная, внезапно возникшая обстановка, характерная резким нарушением установившегося процесса, которая может привести к людским или материальным потерям.

ЧС подразделяют:

По причине возникновения.

По скорости развития.

По масштабу распространения

По природе возникновения

По возможности предотвращения

2

Анв


Слайд 3
1. Природные - стихийные бедствия (землетрясения, наводнения, цунами, извержения вулканов, сели, оползни, обвалы, лавины, снежные заносы,
Текст слайда:

1. Природные - стихийные бедствия (землетрясения, наводнения, цунами, извержения вулканов, сели, оползни, обвалы, лавины, снежные заносы, лесные и торфяные пожары, засухи, проливные дожди, эпидемии и др.).

По причине возникновения ЧС делят на преднамеренные (война, диверсия) и непреднамеренные (стихийные бедствия).

По природе возникновения ЧС делят:

2. Техногенные аварии и катастрофы (взрывы, пожары, выбросы ядовитых и радиоактивных веществ, обрушение зданий, аварии на системах жизнеобеспечения и др.).

Авария - это внезапная остановка процесса производства, приводящая к повреждению материальных ценностей, взрыву, пожару, радиационному или химическому заражению. Катастрофа - авария, приводящая к человеческим жертвам.

Классификация ЧС (продолжение 1)

3

Анв


Слайд 4

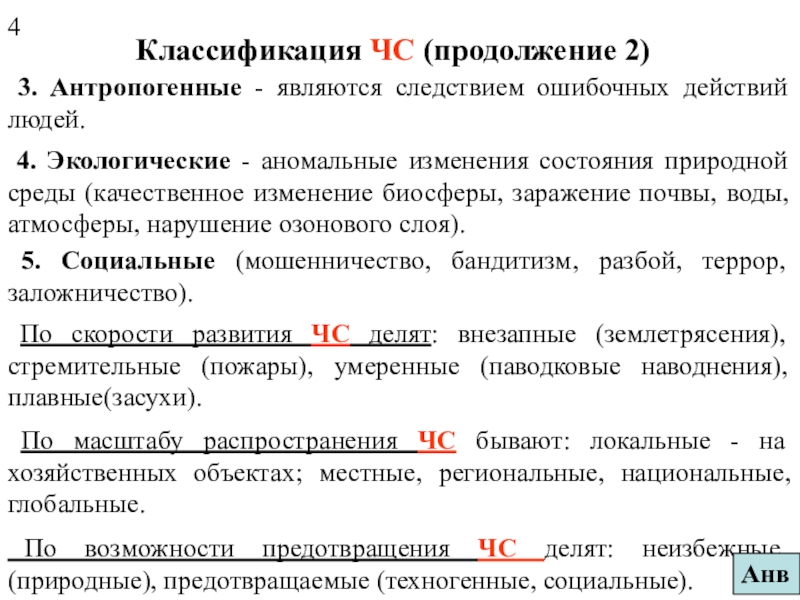

3. Антропогенные - являются следствием ошибочных действий людей. 4. Экологические - аномальные изменения состояния природной среды
Текст слайда:

3. Антропогенные - являются следствием ошибочных действий людей.

4. Экологические - аномальные изменения состояния природной среды (качественное изменение биосферы, заражение почвы, воды, атмосферы, нарушение озонового слоя).

5. Социальные (мошенничество, бандитизм, разбой, террор, заложничество).

По скорости развития ЧС делят: внезапные (землетрясения), стремительные (пожары), умеренные (паводковые наводнения), плавные(засухи).

По масштабу распространения ЧС бывают: локальные - на хозяйственных объектах; местные, региональные, национальные, глобальные.

По возможности предотвращения ЧС делят: неизбежные (природные), предотвращаемые (техногенные, социальные).

Классификация ЧС (продолжение 2)

4

Анв


Слайд 5
Район - Очаг - Участок ЧСОчаг ЧС - территория с находящимися на ней людьми, техникой, объектами, на
Текст слайда:

Район - Очаг - Участок ЧС

Очаг ЧС - территория с находящимися на ней людьми, техникой, объектами, на которую воздействуют опасности ЧС. Участки ЧС - территории, расположенные внутри очага, различающиеся по степени опасности. Район ЧС включает очаги.

5

Анв

3.2. Химически опасные объекты


Слайд 6
3.2. Химически опасные объекты Химически опасные объекты (ХОО) - это предприятия, лаборатории, хранилища, транспорт, имеющие или перевозящие
Текст слайда:

3.2. Химически опасные объекты

Химически опасные объекты (ХОО) - это предприятия, лаборатории, хранилища, транспорт, имеющие или перевозящие сильнодействующие ядовитые вещества (СДЯВ). В настоящее время такие вещества называют - аварийно химически опасные вещества (АХОВ).

Эти вещества используют в химической, нефтегазовой, пищевой промышленности, при производстве пластмасс, удобрений, целлюлозы, в водоочистных и холодильных установках. Они обладают высокой токсичностью и относятся к 1 и 2 классу опасности.

Наиболее распространены следующие АХОВ:

Хлор

Фосген

Цианистый водород

Аммиак

Сернистый ангидрид

Сероводород

1

Анв


Слайд 7
Авария на химически опасном объекте2Анв
Текст слайда:

Авария на химически опасном объекте

2

Анв


Слайд 8
СправкаВ РФ функционирует 3653 ХОО Суммарный запас СДЯВ - 1 млн. т. 1012 смертельных токсодоз. Количество аварий
Текст слайда:

Справка

В РФ функционирует 3653 ХОО Суммарный запас СДЯВ - 1 млн. т. 1012 смертельных токсодоз. Количество аварий в год - 1000. Ощущают последствия аварий 200 тыс. чел.

В Санкт-Петербурге - 85 ХОО. В Ленинградской области - 29 ХОО.

Количество аварий в США в год - 5000 Ощущают последствия аварий - 350 тыс. чел.

Самая крупная авария 20 века произошла в г. Бхопала (Индия) в 1984 г. В окружающую атмосферу вытекло 40 т. ядовитого газа метилизоционата. Погибло 40 тыс. чел., а 350 тыс. получили отравления.

2

Анв


Слайд 9
Степень опасности химических объектовОпасность химического объекта оценивается по эквивалентному содержанию хлора:Первая степень опасности (содержание хлора более 250
Текст слайда:

Степень опасности химических объектов

Опасность химического объекта оценивается по эквивалентному содержанию хлора:

Первая степень опасности (содержание хлора более 250 т.) Вторая степень (хлора от 50 до 250 т.) Третья степень (хлора от 1 до 50 т.)

Для пересчёта на другие виды АХОВ вводится коэффициент эквивалентности Кэкв.:

где Гхл. - глубина распространения паров хлора при раз- ливе 1т с поражающей концентрацией; Гсдяв - глубина распространения паров АХОВ при раз- ливе 1т.

Для аммиака и сероводорода Кэкв = 10.

3

Анв

3.3. Зоны химического заражения


Слайд 10
3.3. Зоны химического зараженияРайон химического заражения делят следующим образом:1. Чрезвычайно опасная зона (З1) со смертельной концентрацией2. Опасная
Текст слайда:

3.3. Зоны химического заражения

Район химического заражения делят следующим образом:

1. Чрезвычайно опасная зона (З1) со смертельной концентрацией

2. Опасная зона (З2) с поражающей концентрацией.

1

Анв


Слайд 11
Первичное и вторичное зараженное облако АХОВ1. Зараженное облако, образовавшееся в момент разрушения ёмкости АХОВ, называется первичным и
Текст слайда:

Первичное и вторичное зараженное облако АХОВ

1. Зараженное облако, образовавшееся в момент разрушения ёмкости АХОВ, называется первичным и оно распространяется на значительные расстояния с поражающей концентрацией.

2. Оставшаяся часть АХОВ разливается по поверхности и испаряется, образуя вторичное облако.

Масштабы заражения АХОВ рассчитываются для:

- сжижённых газов по первичному и вторичному облаку; - сжатых газов по первичному облаку; - жидкостей, кипящих выше температуры окружающей среды, только по вторичному облаку.

2

Анв


Слайд 12
Характеристики зоны заражения АХОВ Глубина распространения АХОВ по первичному поражающему облаку обусловлена массой АХОВ, скоростью ветра и
Текст слайда:

Характеристики зоны заражения АХОВ

Глубина распространения АХОВ по первичному поражающему облаку обусловлена массой АХОВ, скоростью ветра и вертикальной устойчивостью атмосферы.

Например, при разрушении ёмкости 60 т с хлором при вертикальной устойчивости - изотермия, и скорости ветра 1 м/с глубина распространения зараженного облака с поражающей концентрацией составляет 17 км, а ширина - 2,6 км .

Ширина зоны Ш зависит от глубины распространения облака и коэффициента Катм., учитывающего вертикальную устойчивость атмосферы (изотермия, конвекция или инверсия).

3

Анв


Слайд 13
Токсодоза Степень поражения АХОВ характеризуется токсодозой Дпор (мг*мин/л):где С - поражающая концентрация АХОВ, мг/л;
Текст слайда:

Токсодоза

Степень поражения АХОВ характеризуется токсодозой Дпор (мг*мин/л):

где С - поражающая концентрация АХОВ, мг/л; Т - время экспозиции, в течение которого человек, находясь на зараженной территории с концен- трацией С, получает летальный исход, мин.

Например, поражающая токсодоза составляет: для хлора - 0,6 мг*мин/л; для аммиака - 15 мг*мин/л.

4

Анв

3.4. Прогнозирование, выявление и оценка химической обстановки


Слайд 14
3.4. Прогнозирование, выявление и оценка химической обстановкиВертикальную устойчивость атмосферы оценивают тремя состояниями:1. Инверсия, когда нижние слои воздуха
Текст слайда:

3.4. Прогнозирование, выявление и оценка химической обстановки

Вертикальную устойчивость атмосферы оценивают тремя состояниями:

1. Инверсия, когда нижние слои воздуха имеют более низкую температуру, чем верхние, концентрация АХОВ в приземном слое увеличивается, и зараженное облако распространяется на значительное расстояние. Такое состояние наиболее часто бывает в ясную ночь.

1

Анв


Слайд 15
Вертикальная устойчивость атмосферы (продолжение 1)2. Конвекция, при которой температура приземных слоёв воздуха более высокая, чем верхних, восходящие
Текст слайда:

Вертикальная устойчивость атмосферы (продолжение 1)

2. Конвекция, при которой температура приземных слоёв воздуха более высокая, чем верхних, восходящие потоки воздуха рассеивают облако и некоторое количество АХОВ улетучивается. Такое состояние бывает при сухой солнечной погоде.

2

Анв


Слайд 16
Вертикальная устойчивость атмосферы (продолжение 2)3. Изотермия характерна безразличным состоянием атмосферы и хаотическим перемешиванием воздуха. Это характерно при
Текст слайда:

Вертикальная устойчивость атмосферы (продолжение 2)

3. Изотермия характерна безразличным состоянием атмосферы и хаотическим перемешиванием воздуха. Это характерно при облачной погоде днём и ночью.

3

Анв

Влияние ветра на распространение АХОВ: при сильном ветре концентрация и плотность заражения уменьшаются.


Слайд 17
Прогнозирование химической обстановкиПрогнозирование включает построение зоны заражения, определение максимально возможной глубины распространения зараженного облака и площади зоны
Текст слайда:

Прогнозирование химической обстановки

Прогнозирование включает построение зоны заражения, определение максимально возможной глубины распространения зараженного облака и площади зоны заражения при наиболее неблагоприятных метеоусловиях: вертикальная устойчивость атмосферы - инверсия, скорость ветра 1 м/с. Принимается во внимания «роза ветров» в этом районе.

4

Анв


Слайд 18
Выявление и оценка химической обстановки1. На этапе выявления химической обстановки постами радиационно-химического наблюдения производится разведка и определяется
Текст слайда:

Выявление и оценка химической обстановки

1. На этапе выявления химической обстановки постами радиационно-химического наблюдения производится разведка и определяется тип АХОВ. С учётом конкретных метеоусловий, направления и скорости ветра определяется зона химического заражения, её глубина, ширина и площадь. Зона заражения строится на плане.

2. Оценка химической обстановки включает определение возможности попадания объекта в зону заражения, времени подхода зараженного облака tпод к объекту в зависимости от расстояния L до объекта и скорости переноса облака Vп, которая составляет (1,5-2) от скорости ветра.

Находят также время поражающего действия АХОВ и возможные потери среди населения.

5

Анв

3.5. Средства уменьшения опасности химических объектов


Слайд 19
3.5. Средства уменьшения опасности химических объектовДля уменьшения вероятности возникновения аварии на ХОО проводят следующие инженерно-технические и организационные
Текст слайда:

3.5. Средства уменьшения опасности химических объектов

Для уменьшения вероятности возникновения аварии на ХОО проводят следующие инженерно-технические и организационные мероприятия:

1. Содержания в исправности оборудования, контрольно-измерительной аппаратуры и автоматизированных систем обнаружения АХОВ.

2. Контроль за выбросами в атмосферу, сбросом в водоёмы и содержанием АХОВ в рабочих помещениях.

1

Анв


Слайд 20
Уменьшение опасности ХОО (продолжение 1)3. Создание и поддержание в постоянной готовности системы оповещения рабочих, служащих и населения,
Текст слайда:

Уменьшение опасности ХОО (продолжение 1)

3. Создание и поддержание в постоянной готовности системы оповещения рабочих, служащих и населения, проживающего вблизи ХОО, об угрозе химического заражения.

4. Строгое соблюдение технологии режимов работы ХОО, проверка объёмов и правил хранения АХОВ.

5. Обеспечение рабочих и служащих простейшими средствами индивидуальной защиты, специальными промышленными противогазами, а также медицинскими средствами защиты.

2

Анв


Слайд 21
Уменьшение опасности ХОО (продолжение 2)6. Планирование и оборудование на определённых рубежах технических средств для постановки отсечных водяных
Текст слайда:

Уменьшение опасности ХОО (продолжение 2)

6. Планирование и оборудование на определённых рубежах технических средств для постановки отсечных водяных завес.

7. Подготовка ХОО к переходу на режим работы в условиях аварии.

8. Разработка схемы с возможными зонами заражения и схемы оповещения при возникновении аварии.

9. Определение потребности в силах и средствах для оказания помощи пострадавшим.

3

Анв

3.6. Действие населения в зоне химического поражения


Слайд 22
3.6. Действия населения в зоне химического пораженияПримерный текст речевого сообщения об аварии на химически опасном объектеПроизошла авария
Текст слайда:

3.6. Действия населения в зоне химического поражения

Примерный текст речевого сообщения об аварии на химически опасном объекте

Произошла авария на станции переливания жидкого хлора. Облако зараженного воздуха распространяется в юго- западном направлении. В связи с этим населению, проживающему на улицах…., немедленно покинуть жилые дома, здания учреждений и предприятий и выйти в район…. О получении информации сообщить соседям. В дальнейшем действовать в соответствии с указаниями администрации города (района).

Внимание! Внимание! Граждане!

Внимание! Внимание! Граждане!

1

Анв


Слайд 23
Действия населения в зоне химического поражения (продолжение 1)1. Получив информацию об аварии на химически опасном объекте, прежде
Текст слайда:

Действия населения в зоне химического поражения (продолжение 1)

1. Получив информацию об аварии на химически опасном объекте, прежде всего, необходимо использовать средства индивидуальной защиты (простейшие и специальные) для выхода из зоны заражения. Двигаться надо перпендикулярно направлению ветра.

2. При защите от хлора используют противогазы ГП-5, 7 или ватно-марлевые повязки, смоченные 2% раствором питьевой соды, а при защите от аммиака - противогазы ГП-5, 7 с ДПГ-3, патрон защитный универсальный (ПЗУ), промышленные противогазы К, КВ или ватно-марлевые повязки, смоченные 2% раствором лимонной кислоты. При выбросе хлора, который тяжелее воздуха, можно уменьшить опасность поражения, находясь на возвышенных местах, а при выбросе аммиака - в низинах.

2

Анв


Слайд 24
Действия населения в зоне химического поражения (продолжение 2)4. После выхода из зоны заражения необходимо принять антидот, снять
Текст слайда:

Действия населения в зоне химического поражения (продолжение 2)

4. После выхода из зоны заражения необходимо принять антидот, снять одежду и провести санитарную обработку.

5. Для обеззараживания попавших на кожу АХОВ используют индивидуальный противохимический пакет. При отсутствии пакета следует обильно обмывать поражённые участки кожи тёплой водой с использованием мыла.

3. Эффективную защиту от АХОВ обеспечивает убежище в режиме фильтровентиляции ( для защиты от аммиака необходим режим полной изоляции).

6. При подозрении на поражение АХОВ необходимо исключить любые физические нагрузки и принимать обильное тёплое питьё.

3

Анв


Слайд 25
Действия населения в зоне химического поражения (продолжение 3)7. Если отсутствуют средства индивидуальной защиты, нет поблизости убежища и
Текст слайда:

Действия населения в зоне химического поражения (продолжение 3)

7. Если отсутствуют средства индивидуальной защиты, нет поблизости убежища и выйти из района аварии невозможно, то необходимо остаться в помещении и включить средства информации.

8. Очень важно провести тщательную герметизацию помещения. Плотно закрыть окна, двери, вентиляционные жалюзи. Провести герметизацию входной двери, зашторить её, используя одеяла и любые плотные ткани. Заклеить щели в окнах и стыки рам плёнкой, лейкопластырем или обычной бумагой.

4

Анв


Слайд 26
Рис.  Места слабой герметизации жилого дома, которые      необходимо заделать от проникновения
Текст слайда:

Рис. Места слабой герметизации жилого дома, которые необходимо заделать от проникновения АХОВ

Анв

3.7. Радиационно опасные объекты


Слайд 27
3.7. Радиационно опасные объекты Радиационно опасные объекты (РОО) - это АЭС, испытательные ядерные взрывы; атомные суда, корабли,
Текст слайда:

3.7. Радиационно опасные объекты

Радиационно опасные объекты (РОО) - это АЭС, испытательные ядерные взрывы; атомные суда, корабли, подводные лодки, реакторы в научно-исследовательских центрах, примышленные установки по дефектоскопии.

За период с 1971 года в мире на АЭС произошло около 200 аварийных ситуаций различного уровня.

В соответствии с рекомендациями МАГАТЭ (Международное агентство по атомной энергии) шкала аварийных ситуаций разделена на две части. Нижние три уровня относятся к происшествиям, а верхние четыре уровня соответствуют авариям.

Уровень 7 - Глобальная авария. Чернобыль, СССР, 1986г. Уровень 6 - Тяжёлая авария. Виндскейл, Англия, 1957г. Уровень 5 - Авария с риском для окружающей среды Три-Майл-Айленд, США, 1979г. Уровень 4-Авария в пределах АЭС. Сант-Лоурент, Франция, 1980г.

1

Анв


Слайд 28
СправкаЗа 5 лет до Чернобыльской катастрофы на АЭС в СССР было более 1000 аварийных остановок энергоблоков. На
Текст слайда:

Справка

За 5 лет до Чернобыльской катастрофы на АЭС в СССР было более 1000 аварийных остановок энергоблоков. На Чернобыльской АЭС таких остановок было - 104, из них 35 - по вине персонала.

После катастрофы на Чернобыльской АЭС: госпитализировано - 500 человек; погибло сразу после аварии - 28 человек; заболели тяжёлой формой лучевой болезни -272 человека.

За 10 лет умерло 4000 ликвидаторов, 70000 человек стали инвалидами, 3 млн. человек испытали влияние этой катастрофы. Уровень радиоактивного загрязнения в Брянской области составил - до 40 Ки/кв. км. В четырёх областях, примыкающих к опасной зоне - 5 Ки/км2 В 16 областях РФ уровень загрязнения - более 1 Ки/кв. км.

2

Анв


Слайд 29
Ядерный реактор Ядерные реакторы - это устройства, в которых осуществляется управляемая реакция деления ядер урана и при
Текст слайда:

Ядерный реактор

Ядерные реакторы - это устройства, в которых осуществляется управляемая реакция деления ядер урана и при этом кинетическая энергия превращается в тепловую. При делении ядер урана высвобождается огромная энергия:

Образование критической массы в реакторе исключено, поэтому атомный взрыв реактора практически невозможен. Однако может произойти тепловой взрыв, вызывающий разрушение реактора и радиоактивный выброс с последующим заражением местности. Загрузка реактора на три года составляет 100 и более кг урана.

Авария на реакторе наиболее вероятна при неустановив- шемся режиме работы (при пуске и остановке.)

3

Анв


Слайд 30
Ядерный реактор (продолжение) Ядерный реактор АЭС содержит ядерное горючее (1)- урановые тепловыделяющие элементы (ТВЛЭы), распределённые в активной
Текст слайда:

Ядерный реактор (продолжение)

Ядерный реактор АЭС содержит ядерное горючее (1)- урановые тепловыделяющие элементы (ТВЛЭы), распределённые в активной зоне (2); замедлитель (3)- графит, беррилий; (4)- тепловую колонку; управляющие стержни (5), поглощающие нейтроны (кадмий, бористая сталь); отражатель нейтронов (6); внешнюю защиту (7).

4

Анв


Слайд 31
Работа АЭС За счёт ядерной энергии урановые стержни разогреваются и отдают своё тепло прямому или промежуточному теплоносителю,
Текст слайда:

Работа АЭС

За счёт ядерной энергии урановые стержни разогреваются и отдают своё тепло прямому или промежуточному теплоносителю, который превращается в пар. Пар подаётся на турбогенератор и вырабатывается электроэнергия.

В одноконтурной АЭС контура теплоносителя (вода) и рабочего тела (пар) не разделены. Такая схема осуществлена на Курской, Смоленской, Чернобыльской, Ленинградской АЭС. В двухконтурных АЭС контура теплоносителя и рабочего тела разделены (Кольская, Калининская АЭС, а также АЭС Болгарии, Финляндии, Канады.

Радиационная авария - это непредвиденная ситуация, вызванная нарушением нормальной работы АЭС с выбросом радиоактивных веществ (РВ) и ионизирующих излучений (ИИ).

5

Анв

3.8. Особенности аварий на АЭС


Слайд 32
3.8. Особенности аварий на АЭСАвария с выходом радиоактивных веществ за пределы АЭС может возникнуть без разрушения реактора
Текст слайда:

3.8. Особенности аварий на АЭС

Авария с выходом радиоактивных веществ за пределы АЭС может возникнуть без разрушения реактора и с разрушением реактора ( катастрофическая).

1. Авария без разрушения реактора возникает в результате оплавления тепловыделяющих элементов (ТВЭЛов) и выброса пара с аэрозольными радиоактивными веществами (ксенон, криптон, йод и др.) через высокую вентиляционную трубу АЭС. Время выброса составляет примерно 20 - 30 мин.

Происходит заражение не только воздуха, но и местности по пути распространения радиоактивного облака (мелкодисперсные РВ). Основную дозу облучения люди получают за счёт внутреннего облучения (99%), а от внешнего облучения - 1%. Накопление дозы происходит примерно в течение одного часа за время прохождения радиоактивного облака.

1

Анв


Слайд 33
Авария на АЭС с выбросом радиоактивных веществ без разрушения реактора 2Анв
Текст слайда:

Авария на АЭС с выбросом радиоактивных веществ без разрушения реактора

2

Анв


Слайд 34
Особенности аварий на АЭС (продолжение) 2. Катастрофическая авария с разрушением реактора происходит вследствие теплового взрыва. Продукты деления
Текст слайда:

Особенности аварий на АЭС (продолжение)

2. Катастрофическая авария с разрушением реактора происходит вследствие теплового взрыва. Продукты деления выбрасываются от реактора на высоту до 1,5 км.

В связи с тем, что при работе реактора в нём происходит накопление долгоживущих радионуклидов, заражение ими местности происходит на очень длительное время. Например, период полураспада стронция 90 составляет 26 лет, цезия 137 - 30 лет, а углерода 14 - 5700 лет.

Основную роль в формировании радиационной обстановки будут играть изотопы инертных газов - криптона и ксенона, а также изотопы йода, цезия и др.

В результате такой аварии на местности формируется радиоактивный след, причём заражение местности происходит неравномерно и носит пятнистый характер.

3

Анв


Слайд 35
Катастрофическая авария на АЭС (продолжение)На сформированном радиоактивном следе основной источник радиационного воздействия - внешнее облучение от выпавших
Текст слайда:

Катастрофическая авария на АЭС (продолжение)

На сформированном радиоактивном следе основной источник радиационного воздействия - внешнее облучение от выпавших радиоактивных веществ. Поступление радиоактивных веществ внутрь организма возможно с радиоактивно загрязнёнными продуктами питания и водой. Контактное облучение происходит за счёт заражения кожных покровов и одежды.

4

Анв

3.9. Зоны радиоактивного заражения


Слайд 36
3.9. Зоны радиоактивного заражения По степени опасности заражённую местность при аварии на АЭС с разрушением реактора принято
Текст слайда:

3.9. Зоны радиоактивного заражения

По степени опасности заражённую местность при аварии на АЭС с разрушением реактора принято делить на пять зон внешнего радиоактивного заражения:

М - слабого заражения.

А - умеренного заражения.

Б - сильного заражения.

В - опасного заражения.

Г - чрезвычайно опасного заражения.

1

Анв


Слайд 37
Зоны радиоактивного заражения на 1 час после аварии на Ч АЭС с разрушением реактора 28
Текст слайда:

Зоны радиоактивного заражения на 1 час после аварии на Ч АЭС с разрушением реактора

28 48 80 200 340, км

2

Анв


Слайд 38
Рис. 55 Зоны радиоактивного заражения при ядерном        взрыве3Анв
Текст слайда:

Рис. 55 Зоны радиоактивного заражения при ядерном взрыве

3

Анв

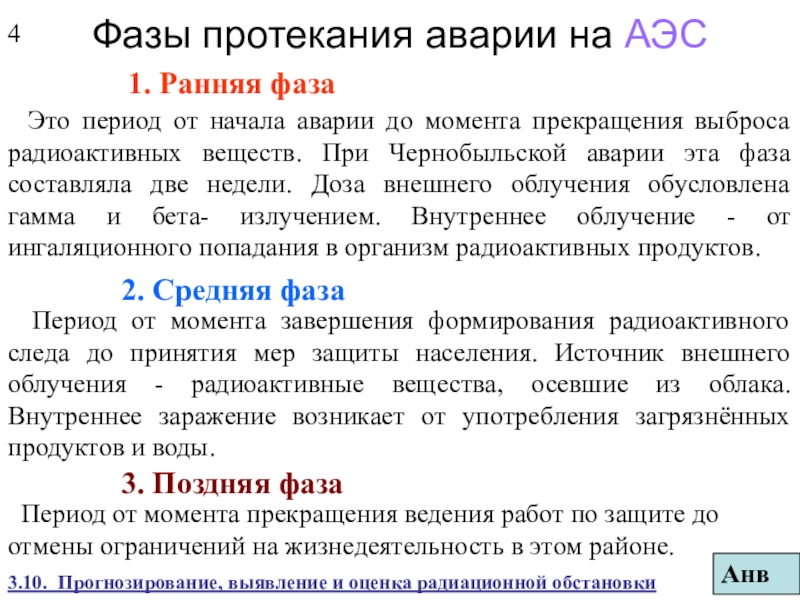

Слайд 39
Фазы протекания аварии на АЭС1. Ранняя фаза Это период от начала аварии до момента прекращения выброса радиоактивных
Текст слайда:

Фазы протекания аварии на АЭС

1. Ранняя фаза

Это период от начала аварии до момента прекращения выброса радиоактивных веществ. При Чернобыльской аварии эта фаза составляла две недели. Доза внешнего облучения обусловлена гамма и бета- излучением. Внутреннее облучение - от ингаляционного попадания в организм радиоактивных продуктов.

2. Средняя фаза

Период от момента завершения формирования радиоактивного следа до принятия мер защиты населения. Источник внешнего облучения - радиоактивные вещества, осевшие из облака. Внутреннее заражение возникает от употребления загрязнённых продуктов и воды.

3. Поздняя фаза

Период от момента прекращения ведения работ по защите до отмены ограничений на жизнедеятельность в этом районе.

4

Анв

3.10. Прогнозирование, выявление и оценка радиационной обстановки


Слайд 40
3.10. Прогнозирование, выявление и оценка радиационной обстановки Прогнозирование выполняется с целью определения масштабов и степени заражения местности
Текст слайда:

3.10. Прогнозирование, выявление и оценка радиационной обстановки

Прогнозирование выполняется с целью определения масштабов и степени заражения местности посредством построения возможных зон радиоактивного заражения. Рассматривается наиболее неблагоприятный случай, учитывается состояние атмосферы, скорость и направление ветра. Зоны радиоактивного заражения строятся по известным данным подобных аварий.

Определяется возможное время начала выпадения радиоактивных веществ на территории населённого пункта:

где R - расстояние от места аварии до населённого пункта, м Vв - средняя скорость ветра, м/с.

1

Анв


Слайд 41
Выявление радиационной обстановки Производится силами радиационной разведки после окончания формирования радиационного следа на местности и включает:- Измерение
Текст слайда:

Выявление радиационной обстановки

Производится силами радиационной разведки после окончания формирования радиационного следа на местности и включает:

- Измерение уровней радиации на местности - измерение мощности дозы. - Перевод измеренных уровней радиации к единому времени - к одному часу после начала аварии. - Нанесение уровней радиации на схему и определение зон заражения по отношению к населению.

Зоны заражения

1. Зона отчуждения, Р > 20 мР/ч, запрещается пребывание людей, простирается примерно на 40 км от места аварии. 2. Зона ограниченного нахождения, Р составляет от 5 до 20 мР/ч, простирается от 40 до 50 км. 3. Зона временного пребывания и жёсткого радиационного контроля, Р = 3 - 5 мР/ч, простирается от 50 до 100 км.

2

Анв


Слайд 42
Выявление радиационной обстановки (продолжение) Спад радиации при аварии на АЭС идёт значительно медленнее, чем при ядерном взрыве,
Текст слайда:

Выявление радиационной обстановки (продолжение)

Спад радиации при аварии на АЭС идёт значительно медленнее, чем при ядерном взрыве, так как в реакторе АЭС происходит накопление долгоживущих радиоизотопов. Например, за 30 суток после аварии на АЭС уровень радиации уменьшается в 5 раз, а при ядерном взрыве - в 2000 раз.

Перевод измеренных уровней радиации к единому времени - к одному часу после аварии производится по формулам:

где Р1 - уровень радиации на 1 час после аварии, Р/ч; Рt - уровень радиации на время t, Р/ч; t - разность между временем измерения уровня и началом аварии.

3

Анв


Слайд 43
Оценка радиационной обстановки1. Определение степени опасности радиоактивного заражения производится на основании данных радиационной разведки. Средний уровень радиации
Текст слайда:

Оценка радиационной обстановки

1. Определение степени опасности радиоактивного заражения производится на основании данных радиационной разведки. Средний уровень радиации определяется по формуле:

2. Полученная доза радиоактивного излучения (Р):

3. Допустимое время пребывания на заражённой местности tдоп.:

4

Анв

3.11. Средства уменьшения радиационной опасности


Слайд 44
3.21. Принципы защиты населения от ЧСФедеральные законы:- О защите населения и территорий от ЧС природного и техногенного
Текст слайда:

3.21. Принципы защиты населения от ЧС

Федеральные законы:

- О защите населения и территорий от ЧС природного и техногенного характера, 1994. - Об аварийно-спасательных службах и статусе спасателей, 1995. - О радиационной безопасности населения, 1996. - О промышленной безопасности опасных производственных объектов, 1997. - О безопасности ГТС, 1997. - О гражданской обороне,1998.

1

Анв


Слайд 45
Основные положения закона  «О защите населения и территорий от ЧС природного и техногенного характера»2Анв
Текст слайда:

Основные положения закона «О защите населения и территорий от ЧС природного и техногенного характера»

2

Анв


Слайд 46
Мероприятия, повышающие эффективность защиты1. Своевременное оповещение населения о стихийных бедствиях и авариях техногенного характера. Для этого по
Текст слайда:

Мероприятия, повышающие эффективность защиты

1. Своевременное оповещение населения о стихийных бедствиях и авариях техногенного характера. Для этого по средствам массовой информации передают специальные сообщения, а также транспортом и предприятиями подаются прерывистые гудки, которые означают:

Внимание всем!

Внимание всем!

Внимание всем!

3

Анв

3.22. Организация и проведение аварийно-спасательных работ


Слайд 47
3.22. Организация и проведение аварийно-спасательных и других неотложных работЦели:1. Спасение людей. 2. Оказание медицинской помощи поражённым. 3.
Текст слайда:

3.22. Организация и проведение аварийно-спасательных и других неотложных работ

Цели:

1. Спасение людей. 2. Оказание медицинской помощи поражённым. 3. Локализация аварий. 4. Устранение повреждений. 5. Создание условий для проведения восстановительных работ.

1

Анв


Слайд 48
Проведение комплексной разведки1. При радиоактивном заражении определяют уровни радиации и направление распространения радиоактивного облака, выбирают средства защиты.2.
Текст слайда:

Проведение комплексной разведки

1. При радиоактивном заражении определяют уровни радиации и направление распространения радиоактивного облака, выбирают средства защиты.

2. При химическом заражении определяют вид и концентрацию ОВ или СДЯВ, зону химического заражения и на основании этих данных подбирают необходимые СИЗ.

3. При инженерной разведке оценивают характер и степень разрушений объектов, дорог, сооружений, коммуникаций, вид завалов и потребность в инженерной технике; выявляется также пожарная обстановка.

4. Медицинская разведка оценивает санитарно-гигиеническую обстановку на территории ЧС.

Осуществляется ввод в действие специальных мобильных подразделений - воинских частей ГО ЧС или отряда МЧС.

2

Анв


Слайд 49
Спасательные и другие неотложные работы в зоне ЧСДругие неотложные работы включают: прокладку колонных путей, устройство проездов, локализацию
Текст слайда:

Спасательные и другие неотложные работы в зоне ЧС

Другие неотложные работы включают: прокладку колонных путей, устройство проездов, локализацию аварий на энергосистемах и др.

3

Анв


Слайд 50
Рис. 66 Ведение спасательных работ в зоне ЧС4Анв
Текст слайда:

Рис. 66 Ведение спасательных работ в зоне ЧС

4

Анв


Слайд 51
Рис. 67 Извлечение пострадавшего из под обломков завала 5Анв
Текст слайда:

Рис. 67 Извлечение пострадавшего из под обломков завала

5

Анв


Слайд 52
Рис. 68 Вскрытие убежища путём пробивки отверстия
Текст слайда:

Рис. 68 Вскрытие убежища путём пробивки отверстия в перекрытии

6

Анв


Слайд 53
Рис. 69 Вскрытие убежища путём пробивки  отверстия в стене из подземной галереи7Анв
Текст слайда:

Рис. 69 Вскрытие убежища путём пробивки отверстия в стене из подземной галереи

7

Анв


Слайд 54
Технические средства для ведения аварийно-спасательных работ1. Машины для вскрытия подвалов, защитных сооружений: экскаваторы, бульдозеры, подъёмные краны, домкраты,
Текст слайда:

Технические средства для ведения аварийно-спасательных работ

1. Машины для вскрытия подвалов, защитных сооружений: экскаваторы, бульдозеры, подъёмные краны, домкраты, лебёдки.

2. Пневматический инструмент для проделывания отверстий и проёмов в стенах: универсальные инструменты «Простор», «Спрут», бурильные установки, отбойные молотки.

3. Оборудование для резки металлов: керосинорезки, автогенные аппараты, суперножницы «Технезис».

4. Средства обеспечения переправки техники по бездорожью: механизированные мосты, тягачи-трейлеры, самоходные гусеничные платформы, паромы, понтоны.

5. Передвижные дизель -генераторы.

6. Средства обеспечения водой: бурильные установки, фильтровальные станции.

8

Анв


Слайд 55
Рис. 70 Освобождение от завала люка аварийного выхода10Анв
Текст слайда:

Рис. 70 Освобождение от завала люка аварийного выхода

10

Анв


Слайд 56
ПОИСК И СПАСЕНИЕ ЛЮДЕЙПоиск людей начинается сразу после ввода спасательных групп1. Поиск людей осуществляется визуально, опросом очевидцев,
Текст слайда:

ПОИСК И СПАСЕНИЕ ЛЮДЕЙ

Поиск людей начинается сразу после ввода спасательных групп

1. Поиск людей осуществляется визуально, опросом очевидцев, с привлечением кинологов и специальными приборами: - акустический статоскоп для прослушивания звуковых сигналов; - малогабаритная телекамера; - теплопеленгатор, реагирующий на тепло, излучаемое человеком.

2. Поисковые группы устанавливают связь с пострадавшими; деблокирование производится устройством лазов, разборкой завалов, освобождением аварийных выходов.

3. Вынос поражённых людей осуществляется на руках, плащах, брезенте, одеялах, волоком и с помощью носилок.

9

Анв


Слайд 57
3.26. Обеззараживание В условиях мирного времени при авариях на радиационно- и химически-опасных объектах и в военное время
Текст слайда:

3.26. Обеззараживание

В условиях мирного времени при авариях на радиационно- и химически-опасных объектах и в военное время в результате применения РВ, ОВ и БС местность может быть подвержена заражению.

Для обеспечения безопасности людей производится обеззараживание: - территорий; - сооружений; - транспортных средств; - техники; - одежды; - средств защиты; - санитарная обработка людей.

1

Анв


Слайд 58
Виды обеззараживанияВ зависимости от характера заражения производится:ДЕЗАКТИВАЦИЯ - процесс удаления РВ до норм:- кожные покровы, бельё, обувь
Текст слайда:

Виды обеззараживания

В зависимости от характера заражения производится:

ДЕЗАКТИВАЦИЯ - процесс удаления РВ до норм:

- кожные покровы, бельё, обувь 0,1 мР/ч; - внутренние поверхности помещения 0,1 мР/ч; - наружные поверхности помещения 0,3 мР/ч; - дороги, населённые пункты 0,7 мР/ч.

ДЕГАЗАЦИЯ - процесс удаления или нейтрализации СДЯВ и ОВ.

2

Анв


Слайд 59
Виды обеззараживания (продолжение)ДЕЗИНФЕКЦИЯ - процесс уничтожение или удаление
Текст слайда:

Виды обеззараживания (продолжение)

ДЕЗИНФЕКЦИЯ - процесс уничтожение или удаление возбудителей инфекционных заболеваний - болезнетворных микробов.

ДЕЗИНСЕКЦИЯ - процесс уничтожения насекомых переносчиков заболеваний и сельскохозяйственных вредителей.

ДЕРАТИЗАЦИЯ - профилактические и истребительные мероприятия по уничтожению грызунов с целью предотвращения инфекционных заболеваний.

ДЕМЕРКУРИЗАЦИЯ - удаление ртути и её соединений.

3

Анв

3.27. Вещества и растворы для обеззараживания


Слайд 60
3.28. Способы и технические средства обеззараживания Для обеззараживания используют механический, физический, физико-химический и химический способы.Дезактивация Механический способ
Текст слайда:

3.28. Способы и технические средства обеззараживания

Для обеззараживания используют механический, физический, физико-химический и химический способы.

Дезактивация

Механический способ применяется для различных грунтов и включает: сметание, срезание, вспашка, засыпка заражённого грунта, удаление радиоактивной пыли пылесосами, сдувание сжатым воздухом, сметание щётками, вениками.

Физический способ - удаление радиоактивных веществ с заражённых поверхностей струёй воды под давлением, обмывание водой, использование растворителей, очистка жидкостей фильтрованием и перегонкой.

Физико-химический способ - удаление радиоактивных веществ специальными моющими растворами.

1

Анв


Слайд 61
Дегазация Для нейтрализации химически опасных веществ, находящихся в газообразном состоянии (хлор, аммиак), образуют водяные завесы, препятствующие распространения
Текст слайда:

Дегазация

Для нейтрализации химически опасных веществ, находящихся в газообразном состоянии (хлор, аммиак), образуют водяные завесы, препятствующие распространения зараженного облака.

Механический способ - срезание, засыпка грунта, обработка техники газовым потоком.

Физико-химический способ - обработка поверхности дегазирующими растворами, фильтрованием воды через сорбенты, коагулянты.

Химический способ - нейтрализация (разрушение) СДЯВ и ОВ реакциями окисления или щелочного гидролиза.

2

Анв


Слайд 62
Дезинфекция Физический способ - смывание дегазирующими и специальными дезинфицирующими растворами. Химический - обработка раствором хлорной извести, формалином.
Текст слайда:

Дезинфекция

Физический способ - смывание дегазирующими и специальными дезинфицирующими растворами.

Химический - обработка раствором хлорной извести, формалином.

Физико-химический - кипячение и обработка паром.

Демеркуризация

Механический способ - сбор капель ртути.

Физический способ - обработка горячим мыльно-содовым раствором.

Механический и физико-химический способ - обработка поверхности с помощью щёток, смоченных раствором хлорного железа или дихлоромина Б.

3

Анв


Слайд 63
Технические средства обеззараживания В зависимости от способов специальной обработки местности, сооружений, помещений используют следующие средства:Специальные Экстракционные полевые
Текст слайда:

Технические средства обеззараживания

В зависимости от способов специальной обработки местности, сооружений, помещений используют следующие средства:

Специальные

Экстракционные полевые автостанции (ЭПАС), тепловые машины специальной обработки (ТМС), дегазационные комлекты (ДК,АДК), авторазливочные станции (АРС), автодегазаторы горячего воздуха и пара.

Многоцелевые

Поливочные, уборочные машины; бульдозеры, скреперы, снегоочистители, земснаряды, пожарные машины, стиральные машины.

4

Анв


Слайд 64
Санитарная обработка людейЧ а с т и ч н а я о б р а б о
Текст слайда:

Санитарная обработка людей

Ч а с т и ч н а я о б р а б о т к а

Вытряхивание одежды, сметание веником, щёткой; протирка обуви, полоскание одежды в проточной воде, протирание открытых участков тела водой.

5

Анв

Рис. 85 Частичная дезактивация одежды и обуви


Слайд 65
Санитарная обработка людей (продолжение)Полная санитарная обработка Производится на специальных развёртываемых обмывочных пунктах. Зараженную одежду, обувь и средства
Текст слайда:

Санитарная обработка людей (продолжение)

Полная санитарная обработка

Производится на специальных развёртываемых обмывочных пунктах. Зараженную одежду, обувь и средства защиты помещают в отделение обеззараживания, а люди проходят помывку, после которой контролируется степень заражения и при необходимости этот процесс повторяется.

6

Анв

Рис. 86 Полная санитарная обработка людей


Слайд 66
3.29. Коллективные средства защиты населения от ЧС Эти сооружения в зависимости от защитных свойств подразделяют на убежища,
Текст слайда:

3.29. Коллективные средства защиты населения от ЧС

Эти сооружения в зависимости от защитных свойств подразделяют на убежища, противорадиационные укрытия (ПРУ), быстровозводимые укрытия (БВУ) и простейшие укрытия.

УБЕЖИЩА

- это сооружения, обеспечивающие защиту людей от поражающих факторов ЧС: от ударной волны, пожаров, радиационного, бактериального заражения, от обвалов, обломков разрушенных зданий и др.

Убежища классифицируют: по месту расположения (встроенные и отдельно стоящие), по вместимости и защитным свойствам.

1

Анв


Слайд 67
Рис. 87 Встроенное убежище2Анв
Текст слайда:

Рис. 87 Встроенное убежище

2

Анв


Слайд 68
Рис. 88 Отдельно стоящее убежище3Анв
Текст слайда:

Рис. 88 Отдельно стоящее убежище

3

Анв


Слайд 69
Убежища (продолжение)По вместимости убежища бывают:    - малые (150 - 600 человек);
Текст слайда:

Убежища (продолжение)

По вместимости убежища бывают: - малые (150 - 600 человек); - средние (600 - 2000 человек); - большие (2000 - 3000 человек).

В зависимости от защитных свойств по избыточному давлению взрыва и по защищённости от ионизирующего излучения убежища делят на 4 класса. Убежище четвёртого класса ослабляет уровень радиации в 1000 раз, а первого класса - в 5000 раз.

Типовое убежище состоит из основных и вспомогательных помещений. К основным помещениям относятся помещения для укрытия людей тамбуры, шлюзы. Вспомогательные помещения - это фильтровентиляционные, дизельные электростанции, кладовые.

4

Анв


Слайд 70
Рис. 89 План убежища1 - защитно-герметические двери; 2 - шлюзовые камеры;  3 - санитарные узлы; 4
Текст слайда:

Рис. 89 План убежища

1 - защитно-герметические двери; 2 - шлюзовые камеры; 3 - санитарные узлы; 4 - основное помещение для размещения людей; 5 - галлерея и оголовок аварийного выхода; 6 - фильтровентиляционная камера; 7 - медицинская комната; 8 - кладовые для продуктов.

5

Анв


Слайд 71
Убежища (продолжение)Убежища работают в трёх режимах:1. Режим чистой вентиляции (очистка воздуха от пыли); 2. Режим фильтровентиляции (очистка
Текст слайда:

Убежища (продолжение)

Убежища работают в трёх режимах:

1. Режим чистой вентиляции (очистка воздуха от пыли); 2. Режим фильтровентиляции (очистка воздуха от РВ, ОВ, СДЯВ, бактериальных средств); 3. Режим полной изоляции; применяется при появлении облака СДЯВ, при пожаре).

Количество укрываемых людей рассчитывается из расчёта 0,5 м2 площади пола на одного человека.

Санитарно-гигиенические параметры

Температура воздуха 23оС; Относительная влажность 70%; Содержание СО2 - не более 1%; Запас воды - 6 л для питья.

6

Анв


Слайд 72
Противорадиационные укрытия (ПРУ)  ПРУ предназначены для защиты от заражения радиоактивными веществами, от капель отравляющих веществ и
Текст слайда:

Противорадиационные укрытия (ПРУ)

ПРУ предназначены для защиты от заражения радиоактивными веществами, от капель отравляющих веществ и бактериальных аэрозолей. Вентиляция осуществляется естественным путём, а в приточную трубу монтируется противопыльный фильтр.

Под ПРУ используют подвальные помещения, а также наземные этажи зданий. Уровень радиации снижается в 500 - 1000 раз.

Быстровозводимые укрытия (БВУ)

Эти сооружения планируется строить, используя заранее подготовленные железобетонные конструкции.

Простейшие укрытия (ПУ)

Простейшие укрытия (щели) представляют собой ров глубиной до 2 м и шириной 1 - 2 м. Стены укрепляют досками, а верх перекрывают брёвнами, шпалами или железобетонными плитами. Правильно перекрытая щель снижает уровень радиации в 200 раз.

7

Анв


Слайд 73
Рис. 90 Противорадиационное укрытие8Анв
Текст слайда:

Рис. 90 Противорадиационное укрытие

8

Анв


Слайд 74
Рис. 91 Устройство простейшего укрытия (щели)9Анв3.30. Организация государственной системы предупреждения и ликвидации ЧС
Текст слайда:

Рис. 91 Устройство простейшего укрытия (щели)

9

Анв

3.30. Организация государственной системы предупреждения и ликвидации ЧС


Обратная связь

Если не удалось найти и скачать доклад-презентацию, Вы можете заказать его на нашем сайте. Мы постараемся найти нужный Вам материал и отправим по электронной почте. Не стесняйтесь обращаться к нам, если у вас возникли вопросы или пожелания:

Email: Нажмите что бы посмотреть

Что такое TheSlide.ru?

Это сайт презентации, докладов, проектов в PowerPoint. Здесь удобно  хранить и делиться своими презентациями с другими пользователями.


Для правообладателей

Яндекс.Метрика
