Слайд 1ДЕФОРМАЦИИ ГРУНТОВОГО ОСНОВАНИЯ
С УЧЕТОМ ВЗАИМОВЛИЯНИЯ
СВАЙ С УШИРЕНИЕМ
ПЕНЗЕНСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ
АРХИТЕКТУРЫ И
СТРОИТЕЛЬСТВА
Слайд 2Устройство свай в пробитых скважинах с уширением (СПСу)
Глухова М.В. ДЕФОРМАЦИИ
ГРУНТОВОГО ОСНОВАНИЯ С УЧЕТОМ ВЗАИМОВЛИЯНИЯ СВАЙ С УШИРЕНИЕМ
Пробивка скважин
Устройство уширения

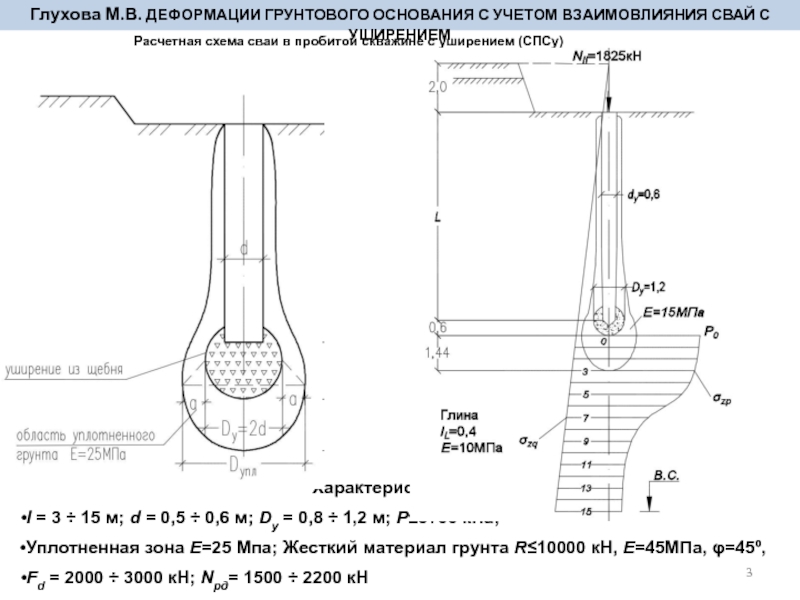

Слайд 3Расчетная схема сваи в пробитой скважине с уширением (СПСу)
Характеристики СПСу
l
= 3 ÷ 15 м; d = 0,5 ÷ 0,6
м; Dy = 0,8 ÷ 1,2 м; P≤3700 кПа;Уплотненная зона E=25 Мпа; Жесткий материал грунта R≤10000 кН, Е=45МПа, φ=45º,
Fd = 2000 ÷ 3000 кН; Nрд= 1500 ÷ 2200 кН
Глухова М.В. ДЕФОРМАЦИИ ГРУНТОВОГО ОСНОВАНИЯ С УЧЕТОМ ВЗАИМОВЛИЯНИЯ СВАЙ С УШИРЕНИЕМ
Слайд 4Расчетная схема осадки с учетом взаимовлияния
Глухова М.В. ДЕФОРМАЦИИ ГРУНТОВОГО ОСНОВАНИЯ
С УЧЕТОМ ВЗАИМОВЛИЯНИЯ СВАЙ С УШИРЕНИЕМ
Зависимость осадки от шага свай
Зависимость
осадки от разницы глубины заложения сваи

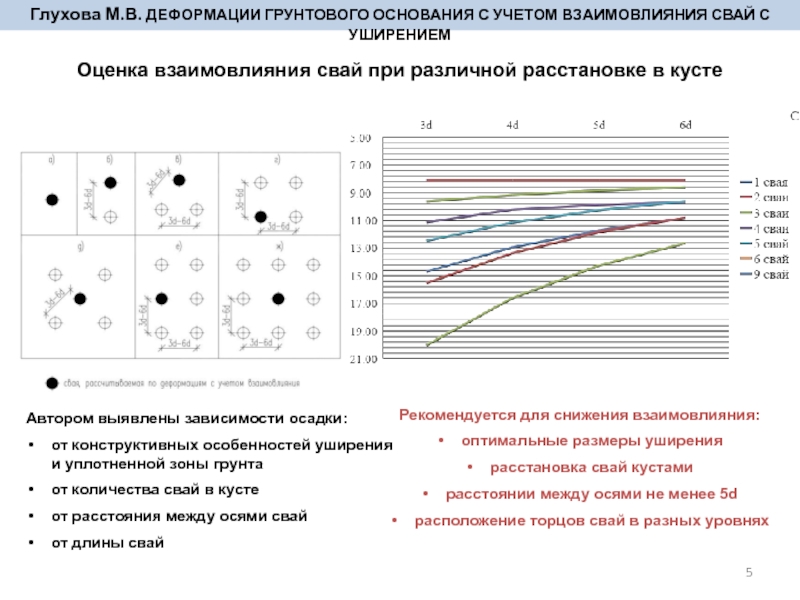

Слайд 5Оценка взаимовлияния свай при различной расстановке в кусте
Глухова М.В. ДЕФОРМАЦИИ
ГРУНТОВОГО ОСНОВАНИЯ С УЧЕТОМ ВЗАИМОВЛИЯНИЯ СВАЙ С УШИРЕНИЕМ
Автором выявлены зависимости
осадки:от конструктивных особенностей уширения и уплотненной зоны грунта
от количества свай в кусте
от расстояния между осями свай
от длины свай
Рекомендуется для снижения взаимовлияния:
оптимальные размеры уширения
расстановка свай кустами
расстоянии между осями не менее 5d
расположение торцов свай в разных уровнях
Слайд 6Расчетная схема условного свайного поля из кустов девяти свай различной
длины
Глухова М.В. ДЕФОРМАЦИИ ГРУНТОВОГО ОСНОВАНИЯ С УЧЕТОМ ВЗАИМОВЛИЯНИЯ СВАЙ С
УШИРЕНИЕМУменьшение деформаций грунтового основания с учетом взаимовлияния за счет различной длины свай с уширением
Зависимость влияния на осадку сваи соотношения ΔS=f(l/Dy)
Слайд 7Глухова М.В. ДЕФОРМАЦИИ ГРУНТОВОГО ОСНОВАНИЯ С УЧЕТОМ ВЗАИМОВЛИЯНИЯ СВАЙ С
УШИРЕНИЕМ

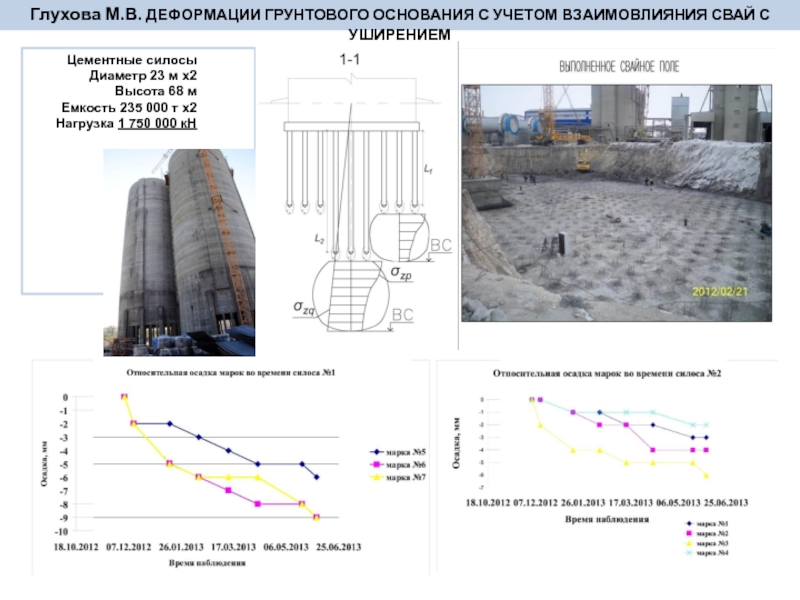

Цементные силосы
Диаметр 23 м х2
Высота 68 м
Емкость 235 000
т х2Нагрузка 1 750 000 кН
Слайд 8Глухова М.В. ДЕФОРМАЦИИ ГРУНТОВОГО ОСНОВАНИЯ С УЧЕТОМ ВЗАИМОВЛИЯНИЯ СВАЙ С
УШИРЕНИЕМ
СПАСИБО ЗА ВНИМАНИЕ!
Пенза, 2018

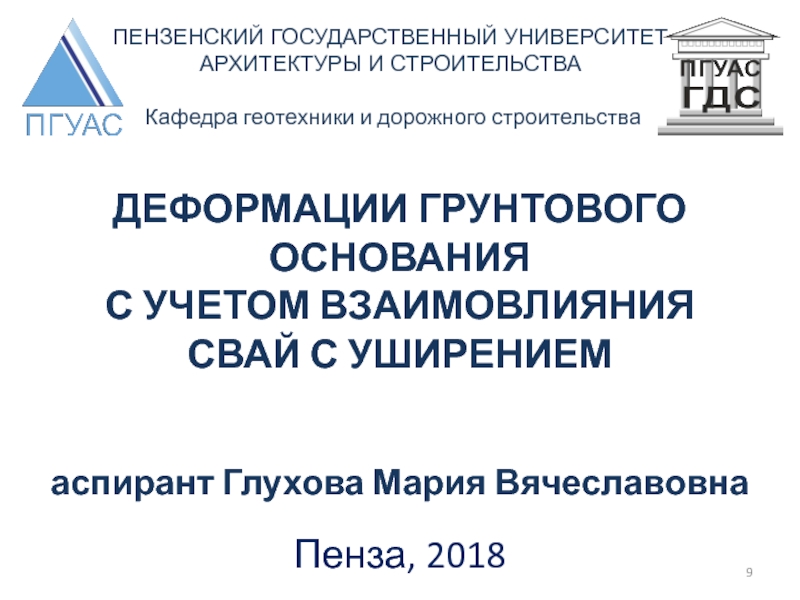

Слайд 9ДЕФОРМАЦИИ ГРУНТОВОГО ОСНОВАНИЯ
С УЧЕТОМ ВЗАИМОВЛИЯНИЯ
СВАЙ С УШИРЕНИЕМ
ПЕНЗЕНСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ
АРХИТЕКТУРЫ И
СТРОИТЕЛЬСТВА
Кафедра геотехники и дорожного строительства
аспирант Глухова Мария Вячеславовна
Пенза, 2018
