Слайд 1Действие электрического тока на организм человека
Слайд 2Учебные вопросы:
1. Физическое и биологическое представление об электротравме.
2. Основные факторы,
влияющие на исход поражения электрическим током.

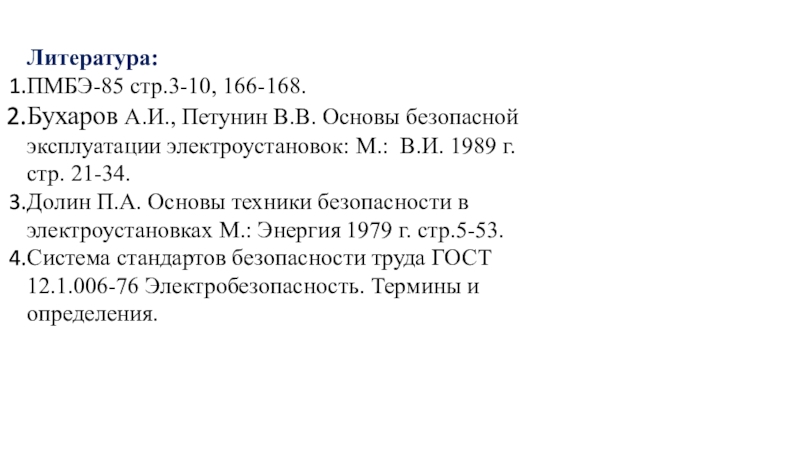

Слайд 3Литература:
ПМБЭ-85 стр.3-10, 166-168.
Бухаров А.И., Петунин В.В. Основы безопасной эксплуатации электроустановок:
М.: В.И. 1989 г. стр. 21-34.
Долин П.А. Основы техники безопасности
в электроустановках М.: Энергия 1979 г. стр.5-53.
Система стандартов безопасности труда ГОСТ 12.1.006-76 Электробезопасность. Термины и определения.
Слайд 4Физическое и биологическое представление об электротравме.
Слайд 5Анализ травматизма показывает, что при эксплуатации ЭУ до 1кВ происходит
76,4% электротравм, а остальные 23,6% - при эксплуатации ЭУ выше
1кВ.

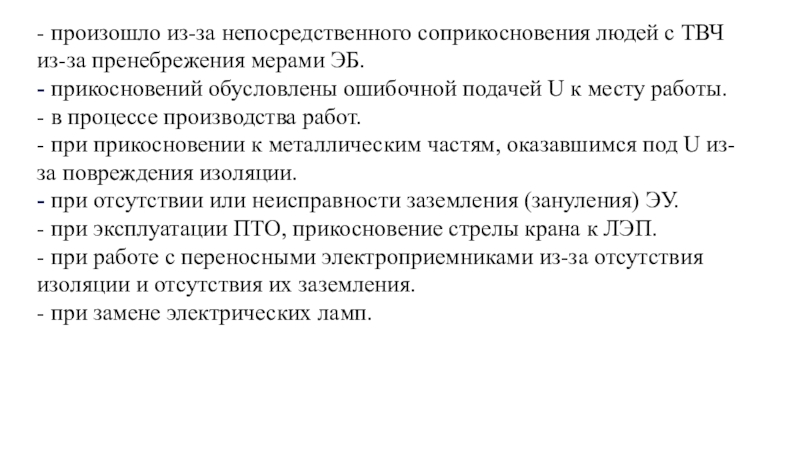

Слайд 6- произошло из-за непосредственного соприкосновения людей с ТВЧ из-за пренебрежения
мерами ЭБ.
- прикосновений обусловлены ошибочной подачей U к месту
работы.
- в процессе производства работ.
- при прикосновении к металлическим частям, оказавшимся под U из-за повреждения изоляции.
- при отсутствии или неисправности заземления (зануления) ЭУ.
- при эксплуатации ПТО, прикосновение стрелы крана к ЛЭП.
- при работе с переносными электроприемниками из-за отсутствия изоляции и отсутствия их заземления.
- при замене электрических ламп.
Слайд 7Наиболее частыми нарушениями ПМБЭ являются:
- слабый контроль за соблюдением правил
допуска к работам на ЭУ;
- допуск к самостоятельной работе на
ЭУ без соответствующей подготовки;
- низкое качество инструктажей по ПМБЭ и при допуске к работе;
- нарушение последовательности и объема проведения ТО и обеспечения безопасности работ на ЭУ;
- самопроизвольное изготовление и переделывание электроприемников;
- применение неисправного электроинструмента;
- несвоевременное обслуживание ЭУ.
Слайд 8К опасным и вредным факторам электрической энергии относятся:
- опасный уровень
напряжения в электрической цепи, замыкание которой может произойти через тело
человека;
- повышенный уровень статического электричества;
- повышенный уровень электромагнитных излучений;
- повышенная напряженность электрического поля;
- повышенная напряженность магнитного поля.
Слайд 9Электротравма – травма, вызванная воздействием электрического тока или электрической дуги.
Проходя
через организм, электрический ток оказывает
- термическое,
- электролитическое,
- биологическое
действие.
Слайд 10Термическое действие выражается в ожогах отдельных участков тела, нагреве кровеносных
сосудов, нервов и других тканей.
Электролитическое действие выражается в разложении крови
и других органических жидкостей, что вызывает значительные нарушения их физиологического состава.
Слайд 11Биологическое действие является особым специфическим процессом, свойственным лишь живой материи.
Оно выражается в раздражении живых тканей организма. Это сопровождается непроизвольными
судорожными сокращениями мышц, а также нарушением внутренних биологических процессов, протекающих в нормально действующем организме и теснейшим образом связанных с его жизненными функциями.

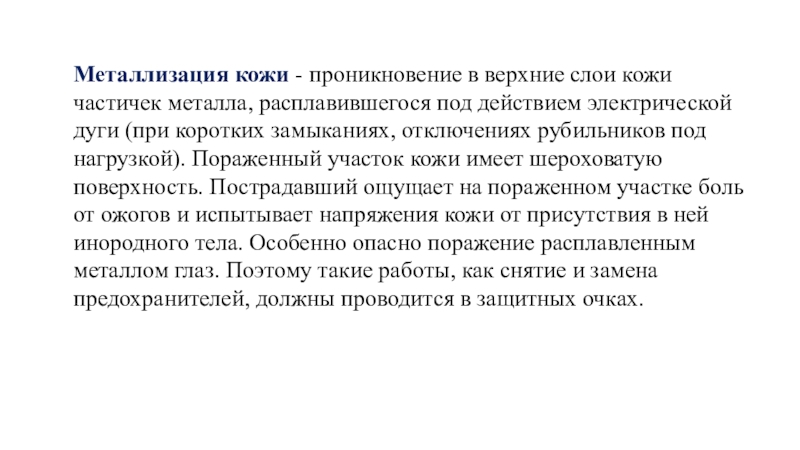

Слайд 12Металлизация кожи - проникновение в верхние слои кожи частичек металла,
расплавившегося под действием электрической дуги (при коротких замыканиях, отключениях рубильников
под нагрузкой). Пораженный участок кожи имеет шероховатую поверхность. Пострадавший ощущает на пораженном участке боль от ожогов и испытывает напряжения кожи от присутствия в ней инородного тела. Особенно опасно поражение расплавленным металлом глаз. Поэтому такие работы, как снятие и замена предохранителей, должны проводится в защитных очках.
Слайд 13Электроофтальмия возникает в результате воздействия потока ультрафиолетовых лучей (электрической дуги)
на оболочку глаз, в результате чего их наружная оболочка воспаляется.
Электроофтальмия развивается через 4-8 часов после облучения. При этом имеют место покраснение и воспаление кожи лица и слизистых оболочек век, слезотечение, гнойные выделения из глаз, спазмы век и частичная потеря зрения. Пострадавший испытывает головную боль и резкую боль в глазах, усиливающуюся на свету. В тяжелых случаях нарушается прозрачность роговой оболочки. Предупреждение электроофтальмии при обслуживании электроустановок обеспечивается применением защитных очков или щитков с обычным стеклом.
Слайд 14Электрические знаки – вызываются главным образом механическим или химическим воздействием
и возникает при хорошем контакте с ТВЧ. Электрические знаки –
это четко очерченные пятна серого или бледно-желтого цвета диаметром 1-5мм на поверхности кожи человека, подвергшегося действию тока.
Слайд 15 Местные электротравмы – это четко выраженные местные повреждения тканей
организма, вызванные воздействием электрического тока или электрической дуги.
Электрические ожоги могут
быть вызваны протеканием тока через тело человека (тепловой или контактный ожог), а также воздействием электрической дуги на тело (дуговой ожог).
Слайд 162. Основные факторы, влияющие на исход поражения электрическим током.
Слайд 17Важнейшими факторами, влияющими на исход поражения электрическим током, являются:
индивидуальные особенности
организма человека;
род и величина тока;
продолжительность воздействия тока;
частота и путь тока
в организме человека;
- окружающая внешняя среда.
Слайд 18Так как на электрическое сопротивление кожи влияет множество различных факторов,
то очень трудно с высокой точностью определить сопротивление тела человека,
поэтому за минимальное значение его сопротивления для всех практических расчетов защитных средств, принимается величина 1000 Ом (1 КОм) для переменного тока промышленной частоты.

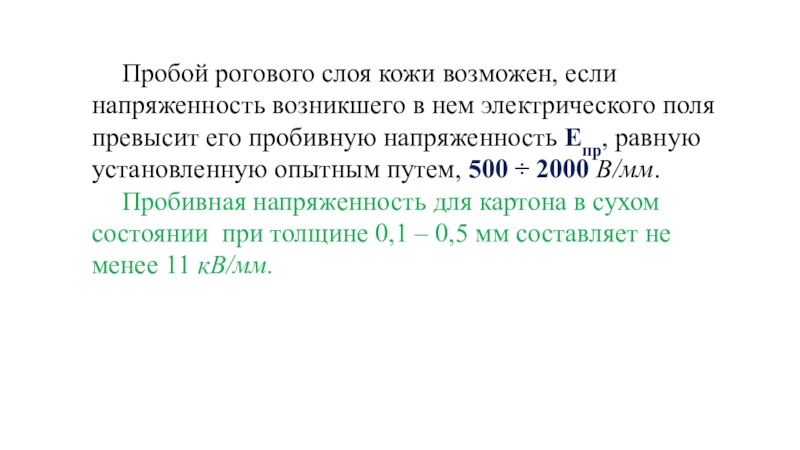

Слайд 19 Пробой рогового слоя кожи возможен, если напряженность возникшего в нем
электрического поля превысит его пробивную напряженность Епр, равную установленную опытным
путем, 500 ÷ 2000 В/мм.
Пробивная напряженность для картона в сухом состоянии при толщине 0,1 – 0,5 мм составляет не менее 11 кВ/мм.
Слайд 20Минимальное напряжение Uпр, приложенное к диэлектрику, и приводящее к образованию
в нем проводящего канала, называется пробивным напряжением.
Слайд 21 Рассматривая воздействие переменного и постоянного тока, в зависимости от его
величины, на организм человека можно выделить следующие пороговые значения:
1. Порог
ощущения (ощутимый ток) электрический ток, вызывающий при прохождении через организм ощутимые раздражения (0,5-1,5мА для переменного и 5-7мА для постоянного).
Слайд 222. Порог неотпускающего тока (неотпускающий ток) - наименьшее значение тока,
при котором человек уже не может самостоятельно освободится от захваченных
электродов действием тех мышц, через которые проходит ток (10-15мА для переменного и 50-80мА для постоянного). Токи меньшей величины называются отпускающими.
Слайд 233. Порог фибрилляционного тока (фибрилляционный ток) -электрический ток, вызывающий при
прохождении через организм фибрилляцию сердца (100мА-5А для переменного и 300мА-5А
для постоянного).
прекращение деятельности сердца с исчезновением биоэлектрической активности.
Слайд 24 С увеличением времени воздействия тока на живую ткань кроме роста
значения тока, растут (накапливаются) последствия воздействия тока на организм и
повышается вероятность совпадения момента прохождения тока через сердце с уязвимой фазой Т сердечного цикла продолжительность которой 0,15- 0,2 с.
Зубец Т – период, когда заканчивается сокращение желудочков и они переходят в расслабленное состояние. Если во время фазы Т через сердце проходит ток, то, как правило, возникает фибрилляция сердца.
Слайд 25Дефибрилля́тор прибор, использую-щийся в медицине для электроимпульс-ной терапии грубых нарушений сердечного ритма.
Устройство генерирует короткий высоковольтный импульс, вызывающий полное сокращение миокарда.
В случае успешной
дефибрил-ляции разряд останавливает сердце и после некоторой паузы оно восстанав-ливает собственную нормальную электрическую активность (синусовый ритм).
Слайд 26 Дефибриллятор применяется лишь тогда, когда у пациента наблюдается экстремальное нарушение
проводимости ритма сердца, которое может быть возобновлено благодаря этому самому
волшебному "разряду". Прибор никогда не используется при асистолии (остановке сердца).
Если же речь идет об остановке сердца, то эта штука убирается в сторону, мы прибегаем к классическому искусственному массажу сердца и медикаментозной экстренной терапии.

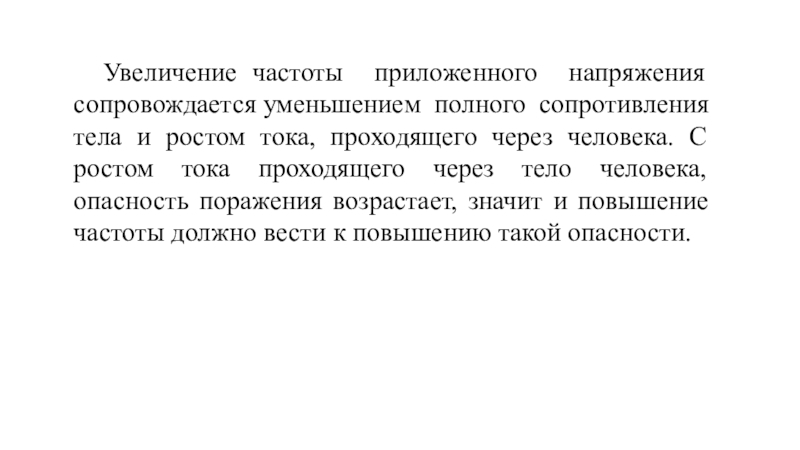

Слайд 27 Увеличение частоты приложенного напряжения сопровождается уменьшением полного сопротивления тела и
ростом тока, проходящего через человека. С ростом тока проходящего через
тело человека, опасность поражения возрастает, значит и повышение частоты должно вести к повышению такой опасности.
Слайд 28За опасность поражения принята величина, обратная не отпускающему току при
данной частоте, выраженная в процентах. За 100% взята опасность при
50 Гц как наибольшая во всей шкале частот.
Тогда опасность поражения при искомой частоте определяется из выражения
Слайд 29Характерные пути тока (петли тока) в теле человека
Измерения показали, что
значение сопротивления тела человека электрическому току при разных петлях тока
различно. Например,
"рука - рука" – 1360 Ом;
"рука - ноги " – 970 Ом;
"руки - ноги" - 670 Ом.
Слайд 30Характеристика наиболее распространенных путей тока в теле человека

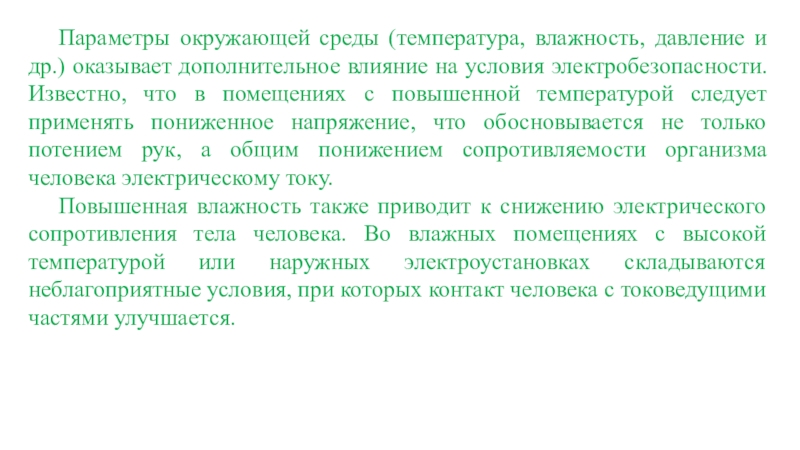

Слайд 31 Параметры окружающей среды (температура, влажность, давление и др.) оказывает дополнительное
влияние на условия электробезопасности. Известно, что в помещениях с повышенной
температурой следует применять пониженное напряжение, что обосновывается не только потением рук, а общим понижением сопротивляемости организма человека электрическому току.
Повышенная влажность также приводит к снижению электрического сопротивления тела человека. Во влажных помещениях с высокой температурой или наружных электроустановках складываются неблагоприятные условия, при которых контакт человека с токоведущими частями улучшается.
Слайд 32Организм человека, а соответственно и электрическое сопротивление его, чувствительны к
изменению состава воздуха. Чувствительность к току изменяется с изменением содержания
в воздухе углекислого газа: чем больше его в воздухе, тем чувствительнее к току организм человека. Экспериментально установлено, что при содержании углекислого газа, превышающего допустимые нормы на 1%, чувствительность к току возрастает в 2 раза.
