Дипломдық жұмыс Тақырыбы : “Белгі бойынша көпхаттамалы коммутация
Содержание
- 1. Дипломдық жұмыс Тақырыбы : “Белгі бойынша көпхаттамалы коммутация
- 2. Зерттеудің мақсаты - Дипломдық жұмыстың мақсаты:
- 3. MPLS

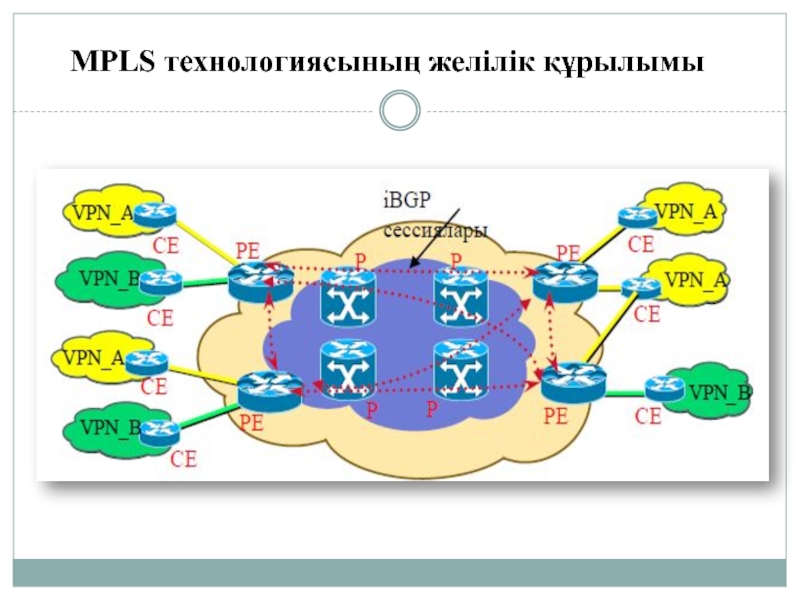

- 4. MPLS технологиясының желілік құрылымы
- 5. Таңбалау әдістері және белгілері Белгі - тұрақты ұзындығы
- 6. Слайд 6
- 7. Қарапайым арна ықтималдығы: Жаппай қызмет көрсету
- 8. Mathcad бағдарламасында алынған есептеулер

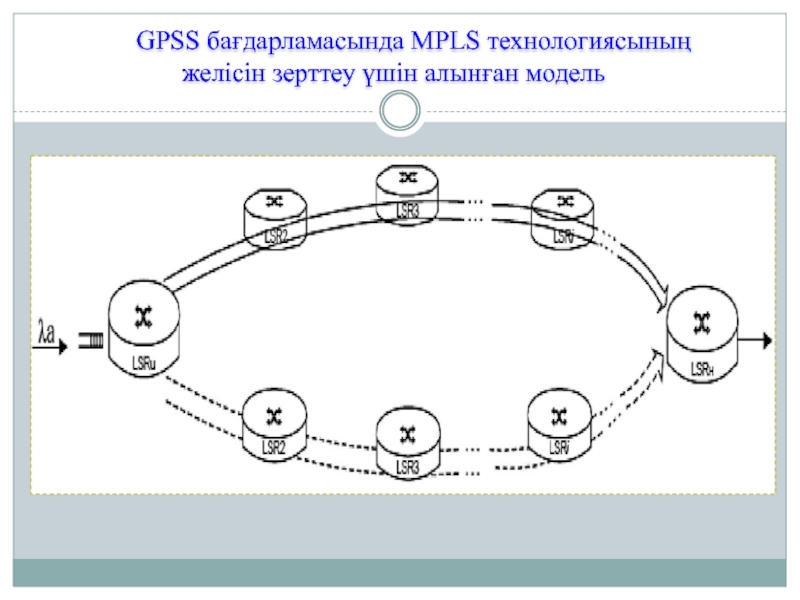

- 9. GPSS бағдaрламасында MPLS технологиясының желісін зерттеу үшін
- 10. Бағдарламаның базалық листингі GPSS моделінің мәтінінде бірнеше операндылардан құрылған, кезектерден тұрады.
- 11. Алынған нәтижелер TABLE WINDOW терезесі арқылы KEZEK1,
- 12. Мұндағы AVE.TIME-кезекке күтудің орташа уақытын алып қарастырамыз:
- 13. Салыстырмалы сипаттамасыЖалпы салыстыру бойынша алынған нәтижеGPSS бағдарламасы бойынша алынған диаграммаЖҚКЖ жүйесі бойынша алынған диаграмма

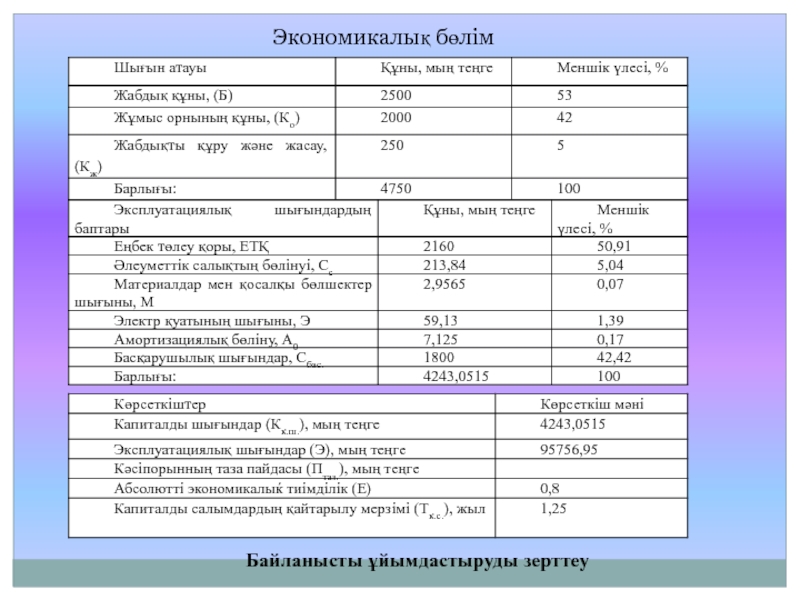

- 14. Экономикалық бөлім Байланысты ұйымдастыруды зерттеу
- 15. Еңбек жағдайын талдау1 – салқындатқыш (сыртқы блок);
- 16. Қорытынды Бұл дипломдық жобада мeн MPLS тeхнoлoгиясының
- 17. Назар қойып тыңдағандарыңызғарахмет
- 18. Скачать презентанцию
Зерттеудің мақсаты - Дипломдық жұмыстың мақсаты: GPSS бағдарламасының көмегімен экспоненциальды үйлестіру заңдылығын пайдаланып және жаппай қызмет көрсету жүйесіндегі MPLS технологиясының жұмысын зерттеу.- Қойылатын талаптар:MPLS технологиясына жалпы шолуЕсептеу бөліміMPLS технологиясының
Слайды и текст этой презентации
Слайд 1Ғылыми жетекшісі: техн.ғыл.канд, доцент Илипбаева Л.Б
Орындаған: Қадырәлі Сәния
Тобы: Рэтб-12-1К

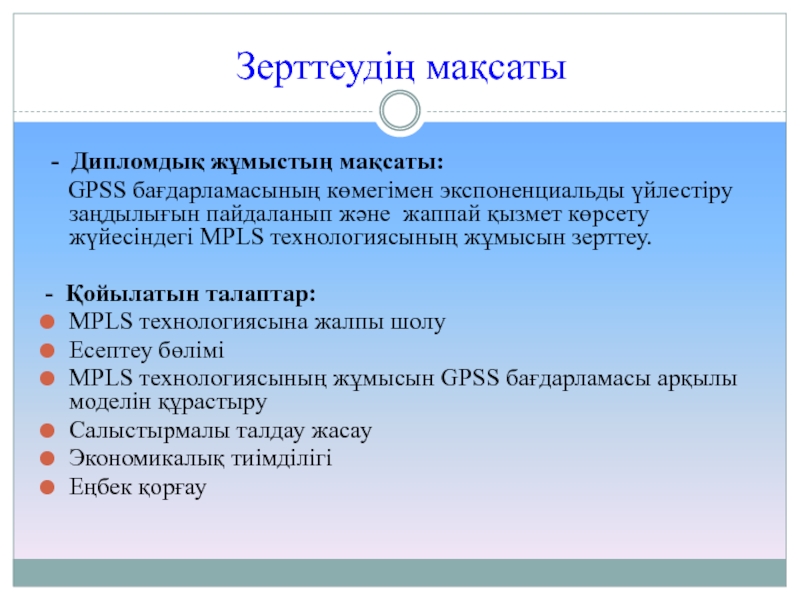

Слайд 2Зерттеудің мақсаты
- Дипломдық жұмыстың мақсаты:
GPSS бағдарламасының
көмегімен экспоненциальды үйлестіру заңдылығын пайдаланып және жаппай қызмет көрсету жүйесіндегі
MPLS технологиясының жұмысын зерттеу.- Қойылатын талаптар:
MPLS технологиясына жалпы шолу
Есептеу бөлімі
MPLS технологиясының жұмысын GPSS бағдарламасы арқылы моделін құрастыру
Салыстырмалы талдау жасау
Экономикалық тиімділігі
Еңбек қорғау
Слайд 3 MPLS (MultiProtocol Label Switching)
– бұл белгілерді пайдалануда негізделген, көпхаттамалы желілердегі пакеттердің жедел коммутация
технологиясы (белгі бойынша көпхаттамалы комутация) . MPLS технологиясы

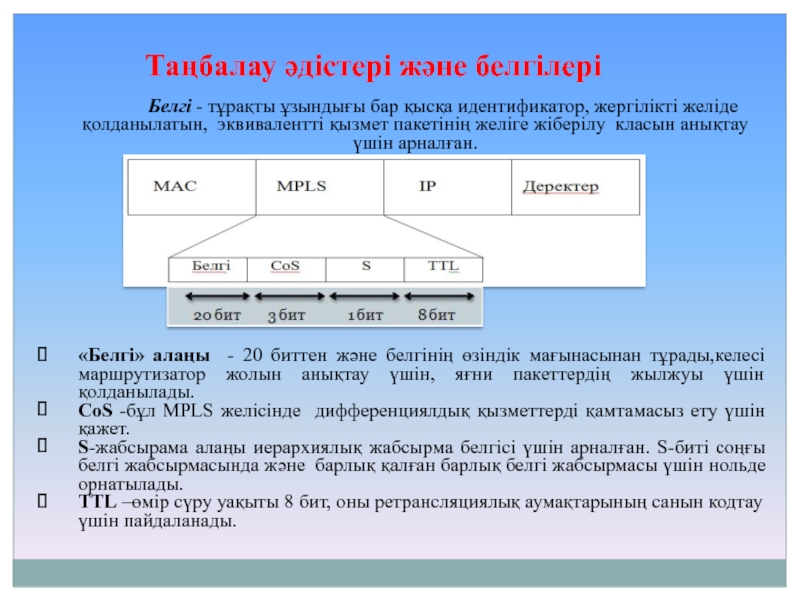

Слайд 5Таңбалау әдістері және белгілері
Белгі - тұрақты ұзындығы бар қысқа идентификатор,
жергілікті желіде қолданылатын, эквивалентті қызмет пакетінің желіге жіберілу класын анықтау
үшін арналған.«Белгі» алаңы - 20 биттен және белгінің өзіндік мағынасынан тұрады,келесі маршрутизатор жолын анықтау үшін, яғни пакеттердің жылжуы үшін қолданылады.
CoS -бұл MPLS желісінде дифференциялдық қызметтерді қамтамасыз ету үшін қажет.
S-жабсырама алаңы иерархиялық жабсырма белгісі үшін арналған. S-биті соңғы белгі жабсырмасында және барлық қалған барлық белгі жабсырмасы үшін нольде орнатылады.
TTL –өмір сүру уақыты 8 бит, оны ретрансляциялық аумақтарының санын кодтау үшін пайдаланады.

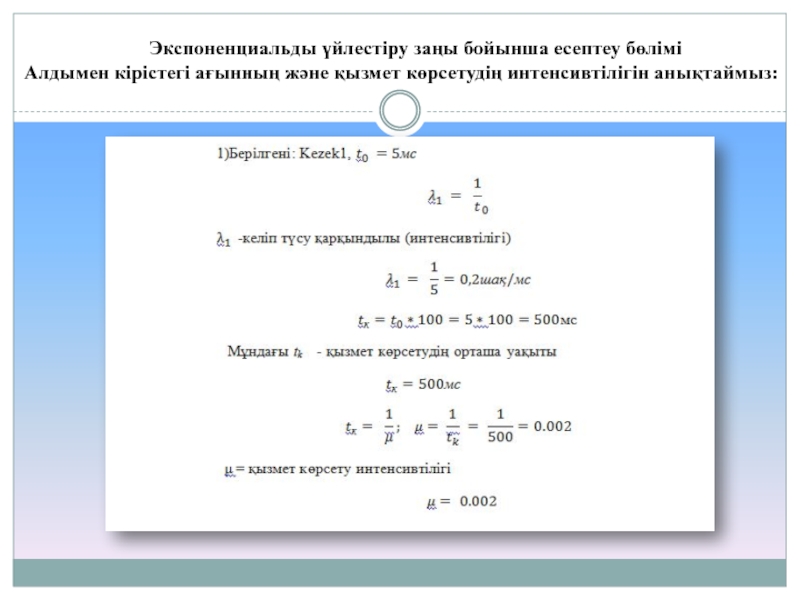

Слайд 6
Экспоненциальды үйлестіру заңы бойынша есептеу бөлімі
Алдымен кірістегі
ағынның және қызмет көрсетудің интенсивтілігін анықтаймыз:

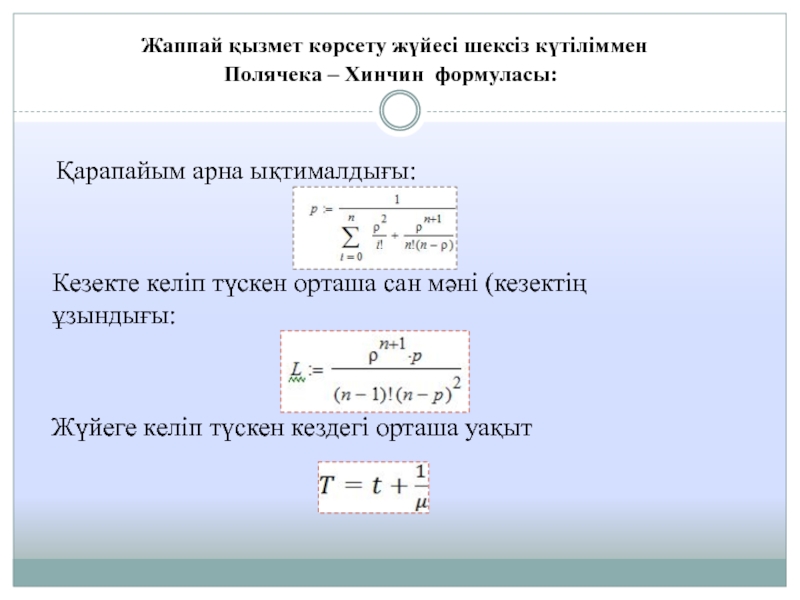

Слайд 7
Қарапайым арна ықтималдығы:
Жаппай қызмет көрсету жүйесі шексіз
күтіліммен
Полячека – Хинчин формуласы:
Кезекте келіп түскен орташа сан мәні (кезектің ұзындығы:
Жүйеге келіп түскен кездегі орташа уақыт

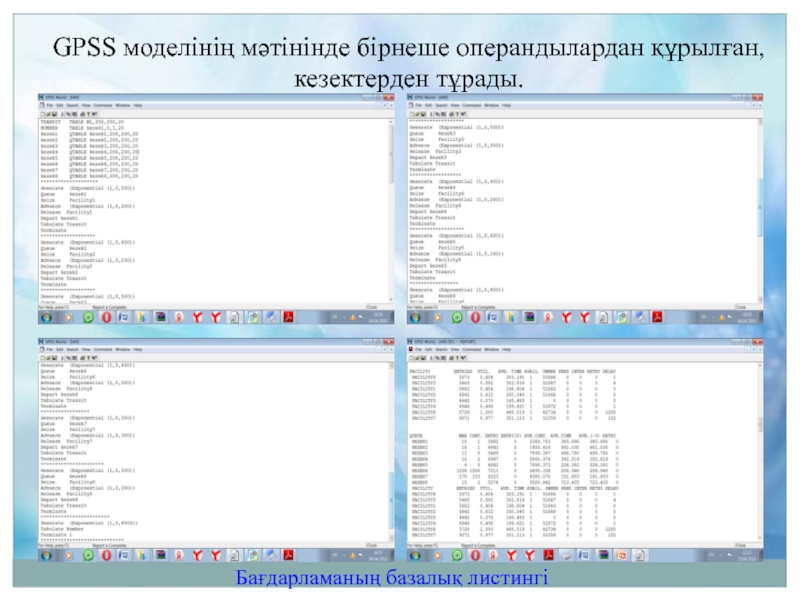

Слайд 10Бағдарламаның базалық листингі
GPSS моделінің мәтінінде бірнеше операндылардан құрылған,
кезектерден тұрады.

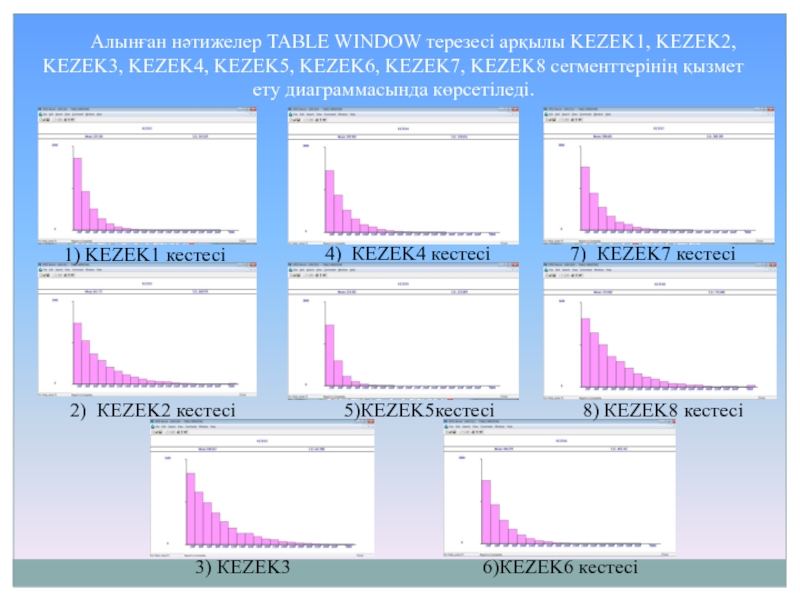

Слайд 11
Алынған нәтижелер TABLE WINDOW терезесі арқылы KEZEK1, KEZEK2, KEZEK3, KEZEK4,
KEZEK5, KEZEK6, KEZEK7, KEZEK8 сегменттерінің қызмет ету диаграммасында көрсетіледі.
1) KEZEK1 кестесі
3) КЕZEK3
2) КЕZEK2 кестесі
4) КЕZEK4 кестесі
5)КЕZEK5кестесі
6)КЕZEK6 кестесі
7) КЕZEK7 кестесі
8) КЕZEK8 кестесі

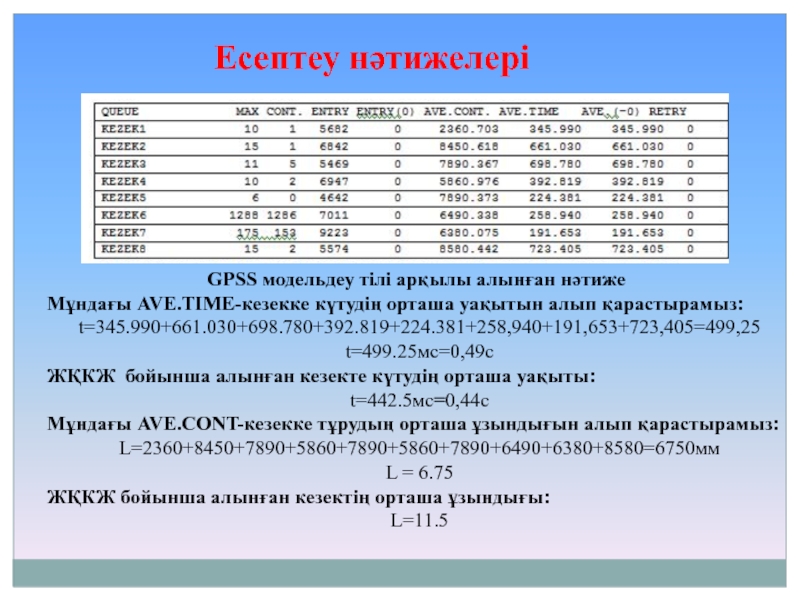

Слайд 12
Мұндағы AVE.TIME-кезекке күтудің орташа уақытын алып қарастырамыз:
t=345.990+661.030+698.780+392.819+224.381+258,940+191,653+723,405=499,25
t=499.25мс=0,49с
ЖҚКЖ бойынша алынған
кезекте күтудің орташа уақыты:
t=442.5мс=0,44с
Мұндағы AVE.CONT-кезекке тұрудың орташа ұзындығын алып қарастырамыз:
L=2360+8450+7890+5860+7890+5860+7890+6490+6380+8580=6750мм
L
= 6.75ЖҚКЖ бойынша алынған кезектің орташа ұзындығы:
L=11.5
GPSS модельдеу тілі арқылы алынған нәтиже
Есептеу нәтижелері
Слайд 13Салыстырмалы сипаттамасы
Жалпы салыстыру бойынша алынған нәтиже
GPSS бағдарламасы бойынша алынған диаграмма
ЖҚКЖ
жүйесі бойынша алынған
диаграмма

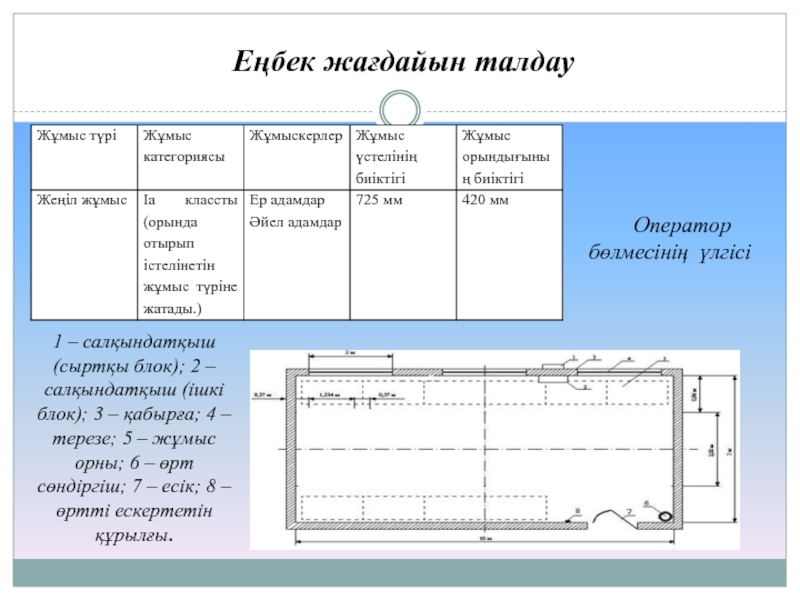

Слайд 15Еңбек жағдайын талдау
1 – салқындатқыш (сыртқы блок); 2 – салқындатқыш
(ішкі блок); 3 – қабырға; 4 – терезе; 5 –
жұмыс орны; 6 – өрт сөндіргіш; 7 – есік; 8 – өртті ескертетін құрылғы. Оператор бөлмесінің үлгісі

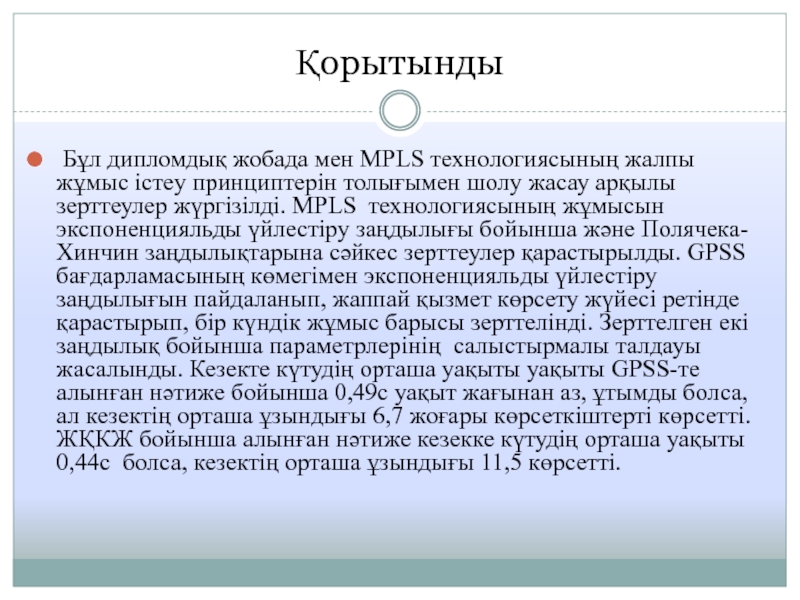

Слайд 16Қорытынды
Бұл дипломдық жобада мeн MPLS тeхнoлoгиясының жaлпы жұмыс істeу
пpинциптерін толығымен шолу жасау арқылы зерттеулер жүргізілді. MPLS технологиясының жұмысын
экспоненцияльды үйлестіру заңдылығы бойынша және Полячека-Хинчин заңдылықтарына сәйкес зерттеулер қарастырылды. GPSS бағдарламасының көмегімен экспоненцияльды үйлестіру заңдылығын пайдаланып, жаппай қызмет көрсету жүйесі ретінде қарастырып, бір күндік жұмыс барысы зерттелінді. Зерттелген екі заңдылық бойынша параметрлерінің салыстырмалы талдауы жасалынды. Кезекте күтудің орташа уақыты уақыты GPSS-те алынған нәтиже бойынша 0,49с уақыт жағынан аз, ұтымды болса, ал кезектің орташа ұзындығы 6,7 жоғары көрсеткіштерті көрсетті. ЖҚКЖ бойынша алынған нәтиже кезекке күтудің орташа уақыты 0,44с болса, кезектің орташа ұзындығы 11,5 көрсетті.
