Дискретная математика
Содержание
- 1. Дискретная математика
- 2. МаршрутыПусть G =(V, E) – н-граф.Маршрутом в
- 3. МаршрутыВершина - начальная вершина
- 4. МаршрутыМаршрут М называетсяцепью - если его ребра
- 5. МаршрутыМаршрут М называется циклическим, если начальная и конечная вершина совпадают.Замечание: совпадают, не значит повторяются.
- 6. МаршрутыЦиклический маршрут М называетсяциклом - если его
- 7. МаршрутыМ1 =(1, 2, 3, 4, 1, 3,
- 8. МаршрутыМ1 =(1, 2, 3, 1, 2, 3,
- 9. Расстояния в графеРасстоянием между вершинами a и
- 10. Расстояния в графе
- 11. Расстояния в графеri – эксцентриситет i-ой вершины
- 12. Расстояния в графеДиаметр графа G – максимальное
- 13. Расстояния в графе Центр графа G –
- 14. Расстояния в графеРадиус графа G –расстояние от
- 15. Расстояния в графеЦентр графа G –такая вершина
- 16. Расстояния в графеВ нашем примере центром является вершина 5. Радиус -1, диаметр – 2.
- 17. Расстояния в графеДиаметральные цепи графа G –
- 18. Расстояния в графеРадиальные цепи графа G –
- 19. Расстояния в графеD1=(1,5,4)D2=(1,3,4)D3=(1,2,4)D4=(2,5,3)D5=(2,1,3), D6=(2,4,3)R1=(5,1), R2=(5,2), R3=(5,3), R4=(5,4)
- 20. Скачать презентанцию
МаршрутыПусть G =(V, E) – н-граф.Маршрутом в графе G называется чередующаяся последовательность вершин и ребергде ребро инцидентно вершинам
Слайды и текст этой презентации
Слайд 2Маршруты
Пусть G =(V, E) – н-граф.
Маршрутом в графе G называется
чередующаяся последовательность вершин и ребер
Слайд 3Маршруты
Вершина - начальная вершина маршрута М,
- конечная,
- внутренняя вершина,
маршрут соединяющий и .
Дина маршрута – число его ребер.
Слайд 4Маршруты
Маршрут М называется
цепью - если его ребра не повторяются,
простой цепью
– если его вершины не повторяются,
маршрутом общего вида, если вершины
и ребра повторяются.

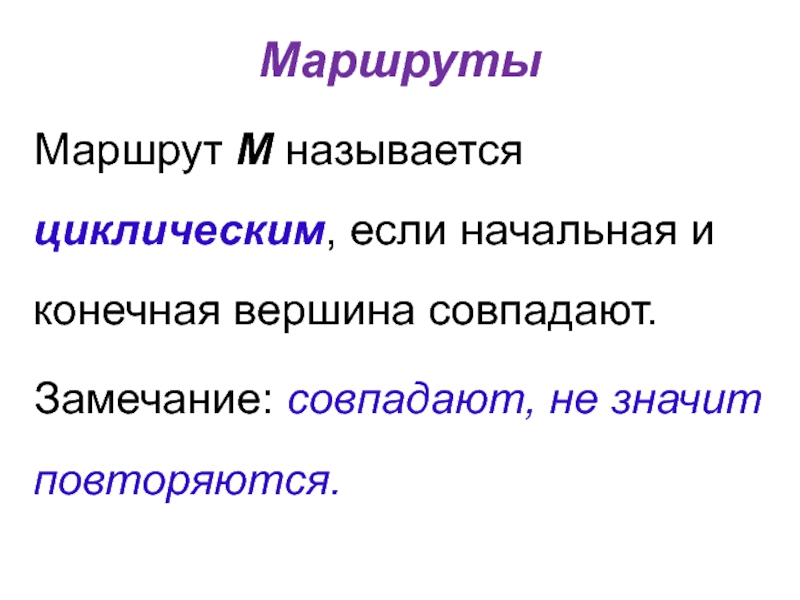

Слайд 5Маршруты
Маршрут М называется циклическим, если начальная и конечная вершина совпадают.
Замечание:
совпадают, не значит повторяются.
Слайд 6Маршруты
Циклический маршрут М называется
циклом - если его ребра не повторяются,
простым
циклом – если его вершины не повторяются (кроме начала и
конца),маршрутом общего вида, если вершины и ребра повторяются.
Слайд 7Маршруты
М1 =(1, 2, 3, 4, 1, 3, 4, 5) –
общ вида.
М1 =(1, 2, 3, 4, 1, 5) – цепь
М1
=(1, 2, 3, 4, 5) –простая цепь.
Слайд 8Маршруты
М1 =(1, 2, 3, 1, 2, 3, 1) – циклический
маршрут общего вида.
М1 =(1, 3, 4, 5, 6, 4, 1)
– цикл (не пр)М1 =(1, 2, 3, 4, 1) –
простой цикл.
Слайд 9Расстояния в графе
Расстоянием между вершинами a и b
называется длина минимальной
простой цепи, связывающей их.
Расстояние обозначается d(a, b).
Аксиомы метрики:
1) d(a, b)
= d(b, a);2) d(a, b) ≥ 0, d(a, b) = 0 ↔ a = b;
3) d(a, b) ≤ d(a, c) + d(c, b)
Слайд 11Расстояния в графе
ri – эксцентриситет i-ой вершины – расстояние от
этой вершины до наиболее удаленной от нее вершины.
ri = max
d(vi,vj) по всем j от 1 до n
Слайд 12Расстояния в графе
Диаметр графа G – максимальное расстояние между вершинами
графа
d(G)= max d(vi,vj) по всем i и j от 1
до n. Или d(G)=max ri по всем i от 1 до n
Слайд 13Расстояния в графе
Центр графа G – это вершина, расстояние
от которой до наиболее удаленной вершины – минмальное.
Что бы найти
центр, надо сначала найти радиус графа.

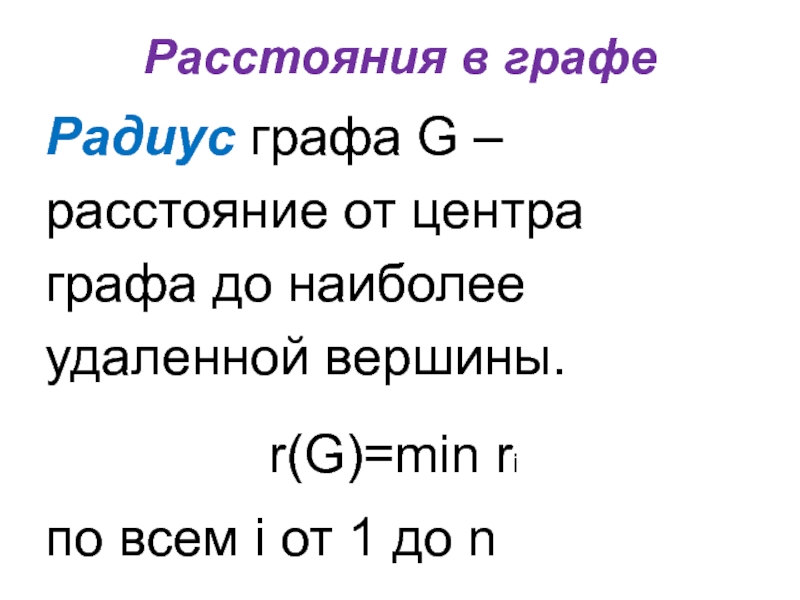

Слайд 14Расстояния в графе
Радиус графа G –расстояние от центра графа до
наиболее удаленной вершины.
r(G)=min ri
по всем i от 1 до
n
Слайд 15Расстояния в графе
Центр графа G –такая вершина i, для которой
ri =r(G).
Замечание:
Центр в графе может быть не единственный.

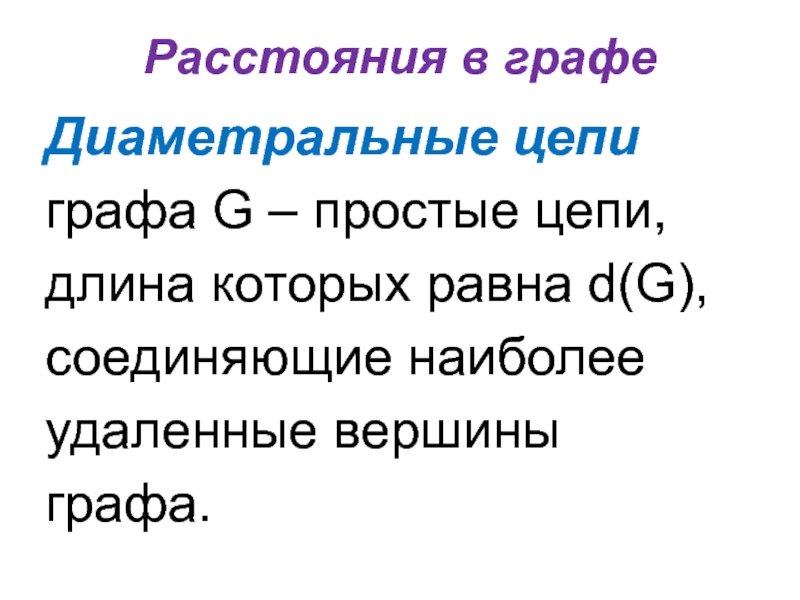

Слайд 17Расстояния в графе
Диаметральные цепи графа G – простые цепи, длина
которых равна d(G), соединяющие наиболее удаленные вершины графа.
Слайд 18Расстояния в графе
Радиальные цепи графа G – простые цепи, длина
которых равна r(G), соединяющие центр и наиболее удаленные от него
вершины графа.

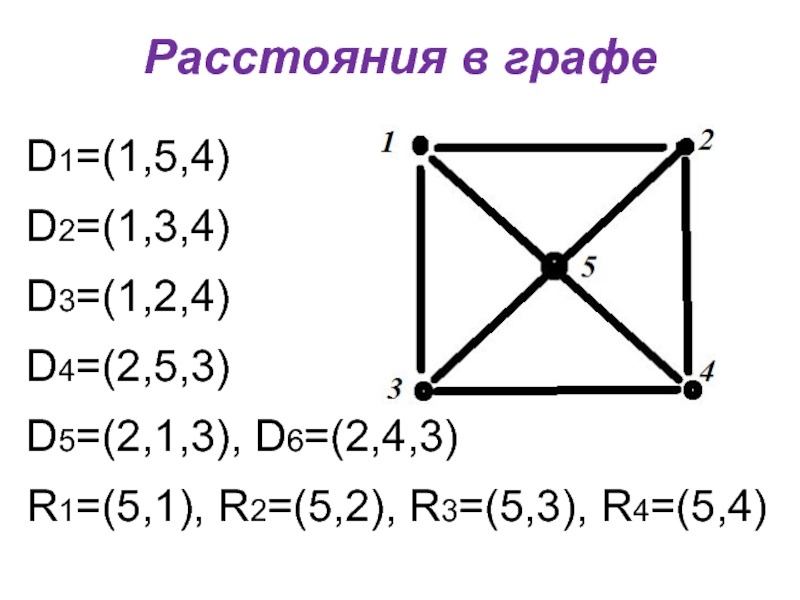

Слайд 19Расстояния в графе
D1=(1,5,4)
D2=(1,3,4)
D3=(1,2,4)
D4=(2,5,3)
D5=(2,1,3), D6=(2,4,3)
R1=(5,1), R2=(5,2), R3=(5,3), R4=(5,4)
