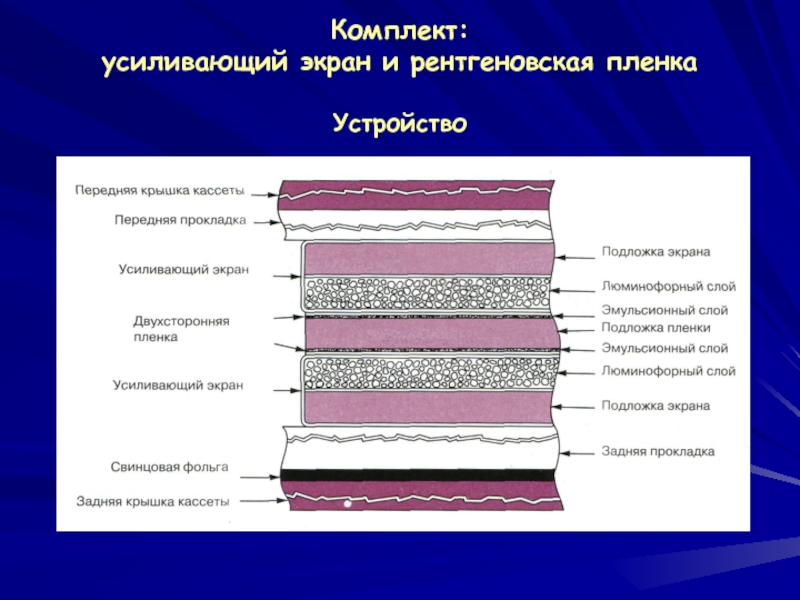

- 6. Комплект: усиливающий экран и рентгеновская пленкаУстройство

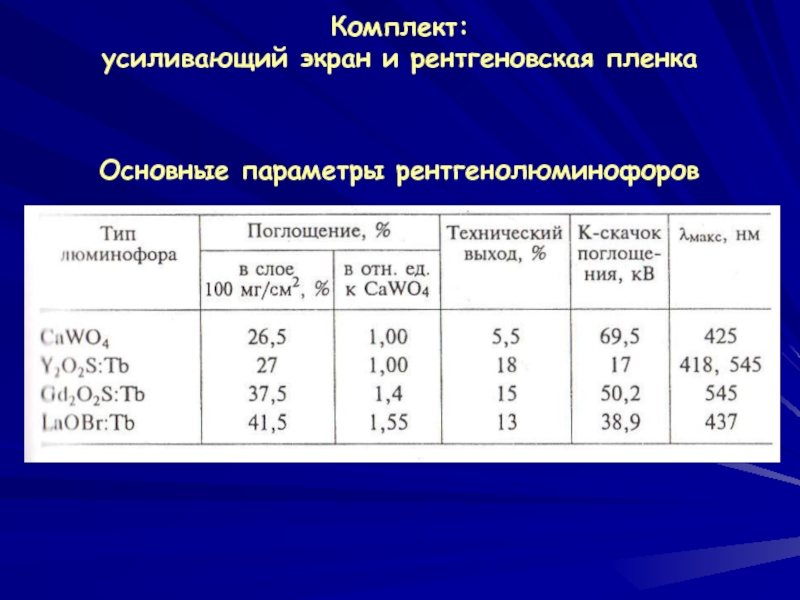

- 7. Комплект: усиливающий экран и рентгеновская пленкаОсновные параметры рентгенолюминофоров
- 8. Комплект: усиливающий экран и рентгеновская пленкаОсновные параметры отечественных усиливающих экранов
- 9. Комплект: усиливающий экран и рентгеновская пленка 350

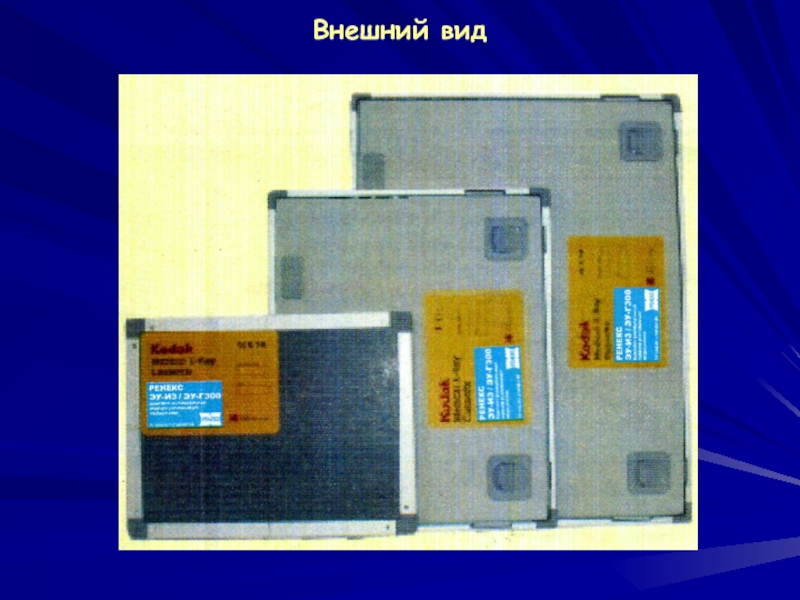

- 10. Внешний вид
- 11. Конструкция и принцип действия
- 12. Фотографическая обработка пленки может быть ручной или

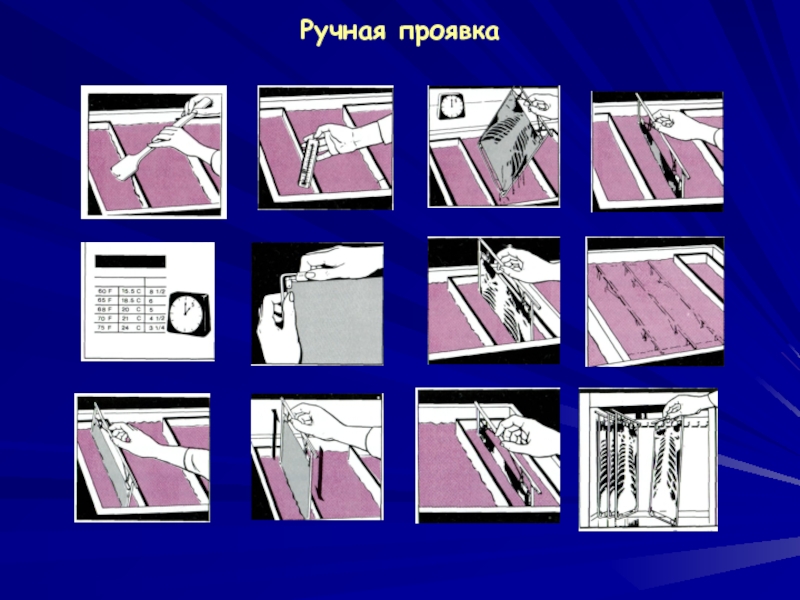

- 13. Ручная проявка
- 14. Автоматическая проявкаПроявочная машина
- 15. Принцип действия
- 16. Визуализация рентгеновского изображенияЭкранная пленка – листовая, универсальных
- 17. Визуализация рентгеновского изображения

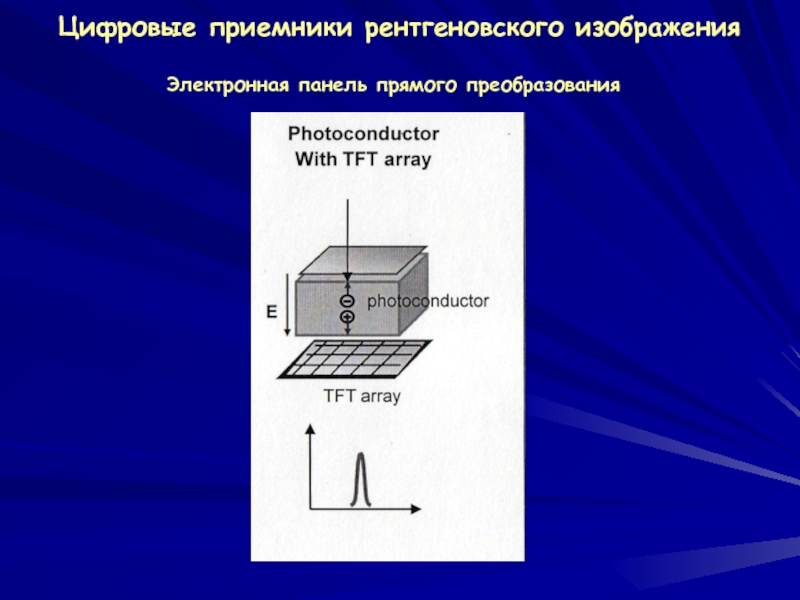

- 18. Цифровые приемники рентгеновского изображенияЭлектронная панель прямого преобразования
- 19. Цифровые приемники рентгеновского изображенияЭлектронная панель прямого преобразования
- 20. Цифровые приемники рентгеновского изображенияЭлектронная панель прямого преобразования
- 21. Цифровые приемники рентгеновского изображенияЭкран + оптика + ПЗС-матрица
- 22. Экран + оптика + ПЗС-матрицаФункциональная схема приемника экран – оптика – ПЗС-матрица.

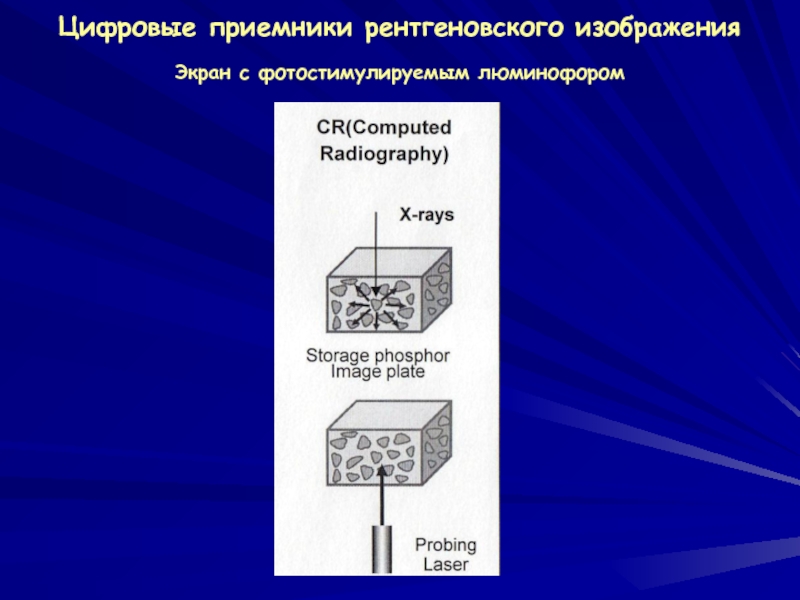

- 23. Цифровые приемники рентгеновского изображенияЭкран с фотостимулируемым люминофором
- 24. Экран с фотостимулируемым люминофоромПринцип действия
- 25. Экран с фотостимулируемым люминофоромСхема приемника на базе
- 26. Экран с фотостимулируемым люминофоромСтруктурная схема

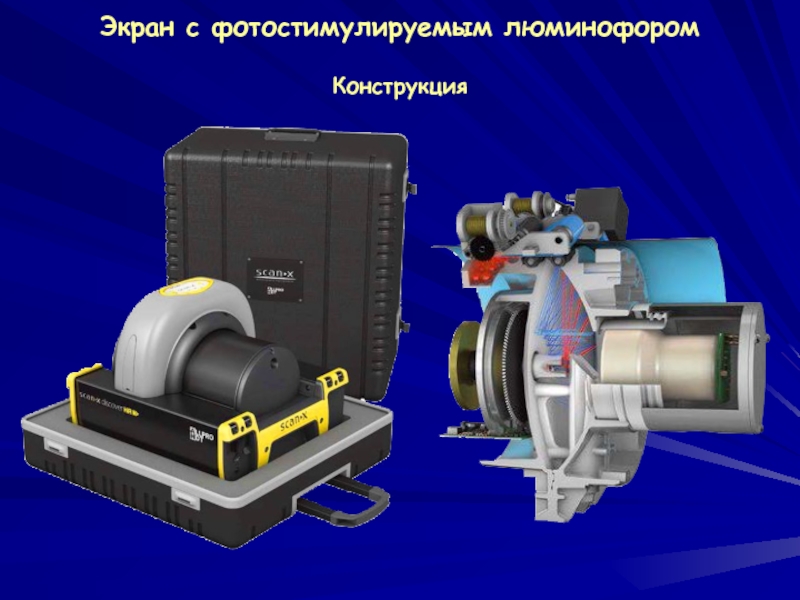

- 27. Экран с фотостимулируемым люминофоромКонструкция

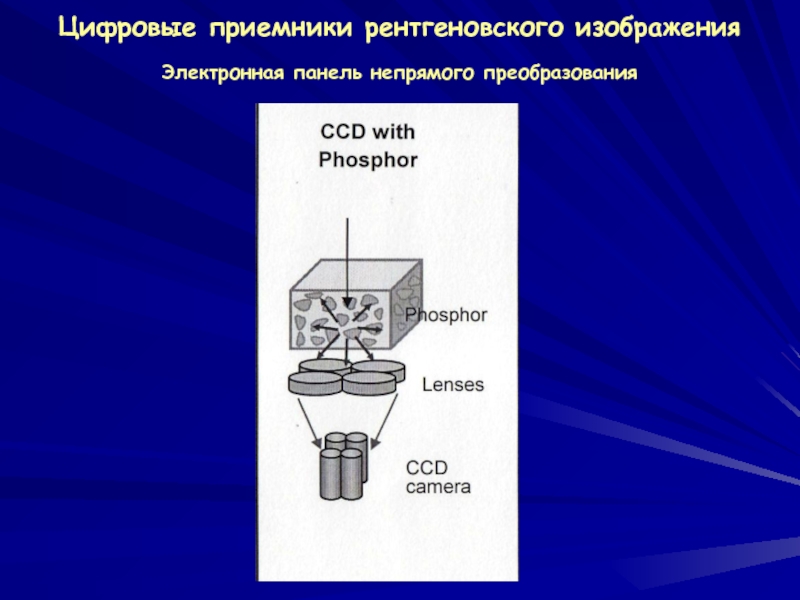

- 28. Цифровые приемники рентгеновского изображенияЭлектронная панель непрямого преобразования

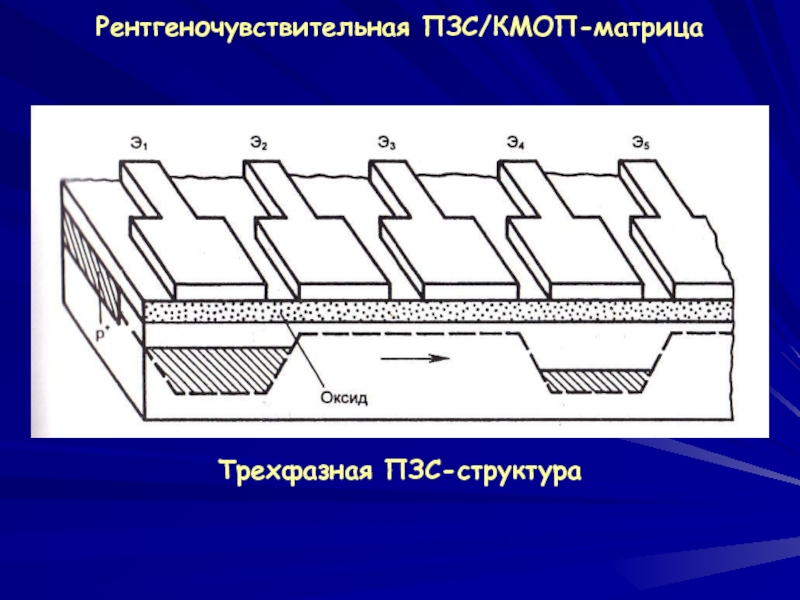

- 29. Рентгеночувствительная ПЗС/КМОП-матрицаТрехфазная ПЗС-структура

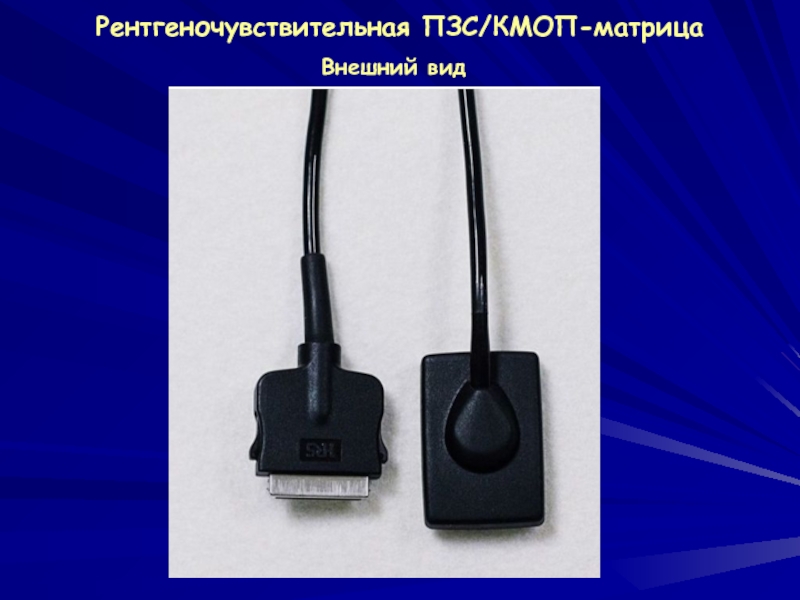

- 30. Рентгеночувствительная ПЗС/КМОП-матрицаВнешний вид
- 31. Цифровые приемники рентгеновского изображенияЭлектронная панель непрямого преобразования
- 32. Цифровые приемники рентгеновского изображенияЭлектронная панель непрямого преобразования
- 33. Цифровые приемники рентгеновского изображенияЭлектронная панель непрямого преобразования

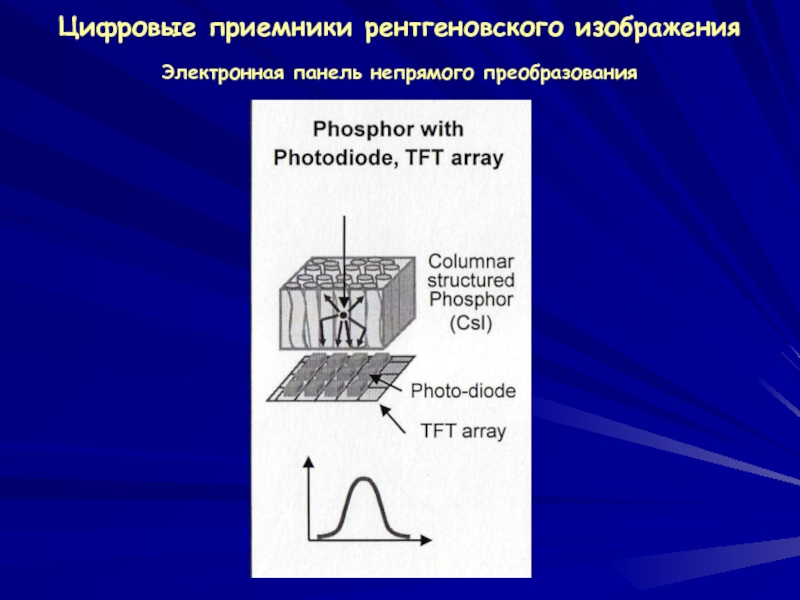

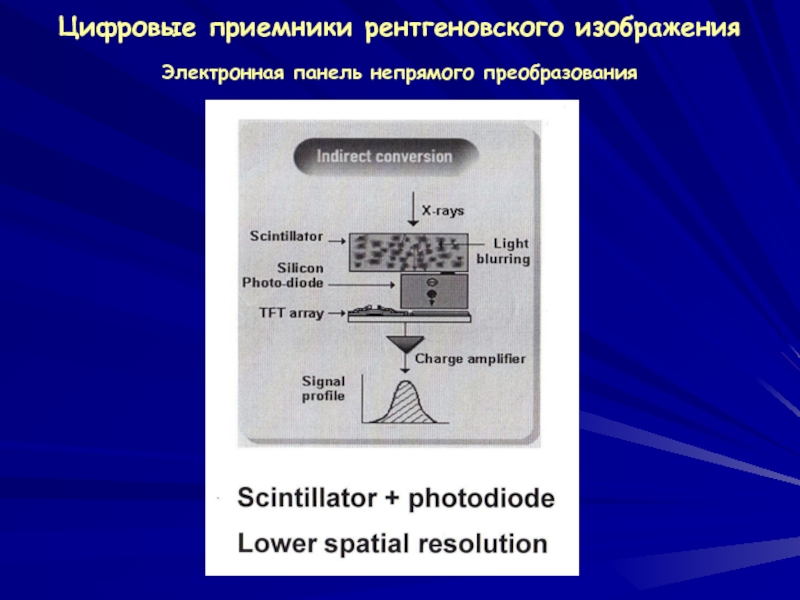

- 34. Цифровые приемники рентгеновского изображенияЭлектронная панель непрямого преобразования
- 35. Скачать презентанцию
Лекция 8 Аналоговые приемники рентгеновского изображения
Слайды и текст этой презентации
Слайд 1Дисциплина
«Источники рентгеновского излучения»
Санкт-Петербургский
Государственный
Электротехнический
Университет (ЛЭТИ)
Кафедра электронных приборов и устройств

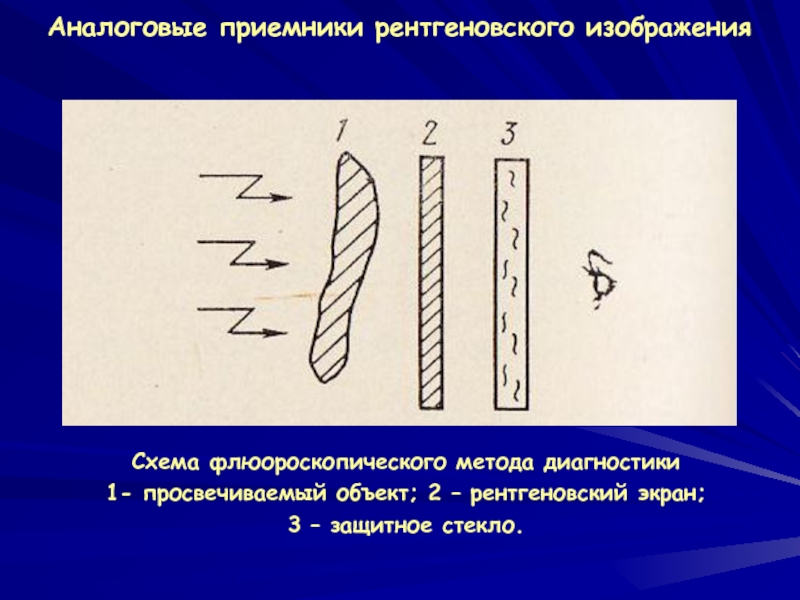

Слайд 3Аналоговые приемники рентгеновского изображения
Схема флюороскопического метода диагностики
1- просвечиваемый объект; 2
– рентгеновский экран;
3 – защитное стекло.

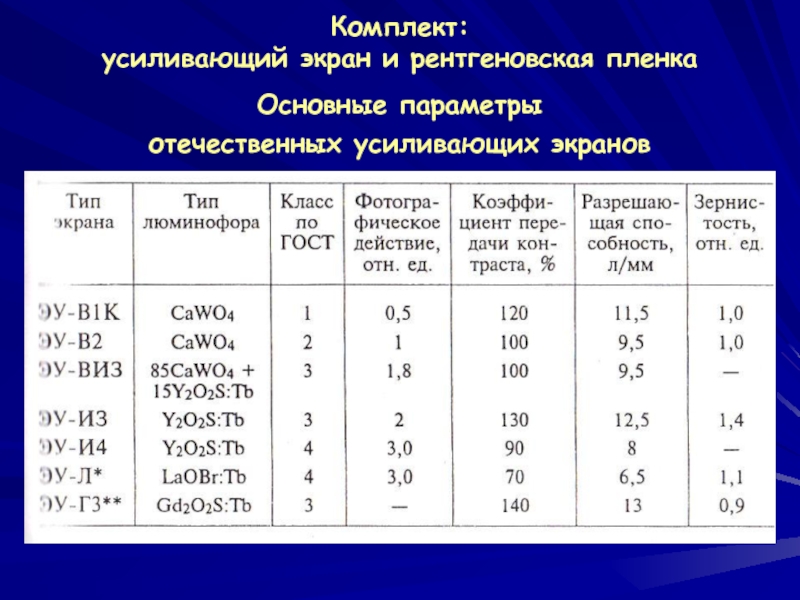

Слайд 8Комплект:
усиливающий экран и рентгеновская пленка
Основные параметры
отечественных усиливающих экранов

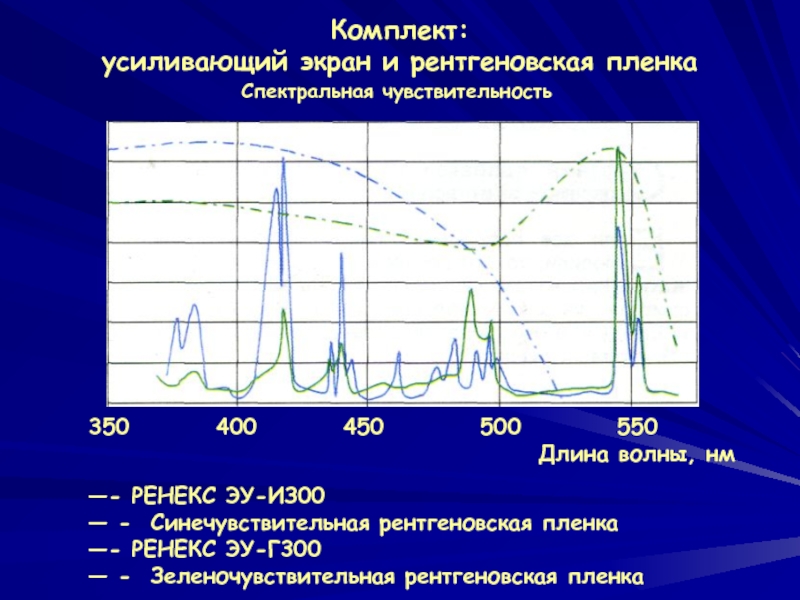

Слайд 9Комплект:
усиливающий экран и рентгеновская пленка
350
400 450
500 550Длина волны, нм
—- РЕНЕКС ЭУ-ИЗ00
— - Синечувствительная рентгеновская пленка
—- РЕНЕКС ЭУ-Г300
— - Зеленочувствительная рентгеновская пленка
Спектральная чувствительность

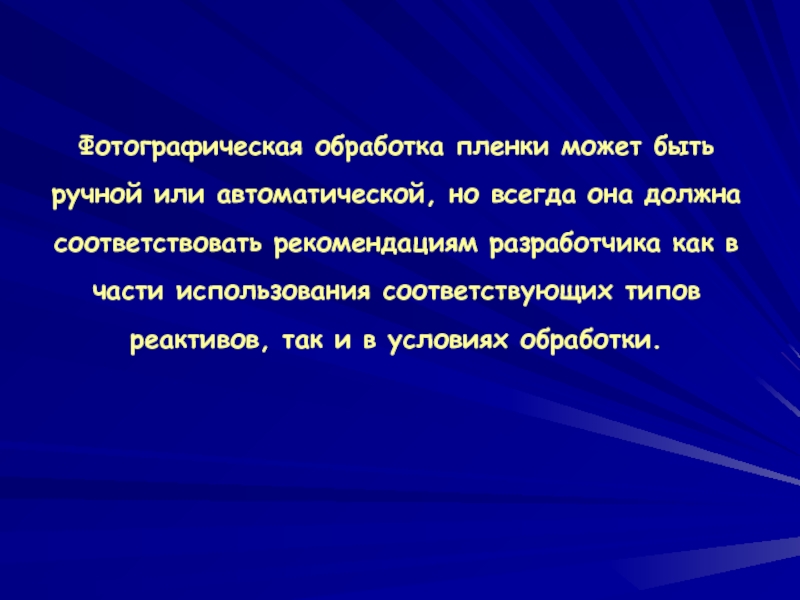

Слайд 12Фотографическая обработка пленки может быть ручной или автоматической, но всегда
она должна соответствовать рекомендациям разработчика как в части использования соответствующих
типов реактивов, так и в условиях обработки.

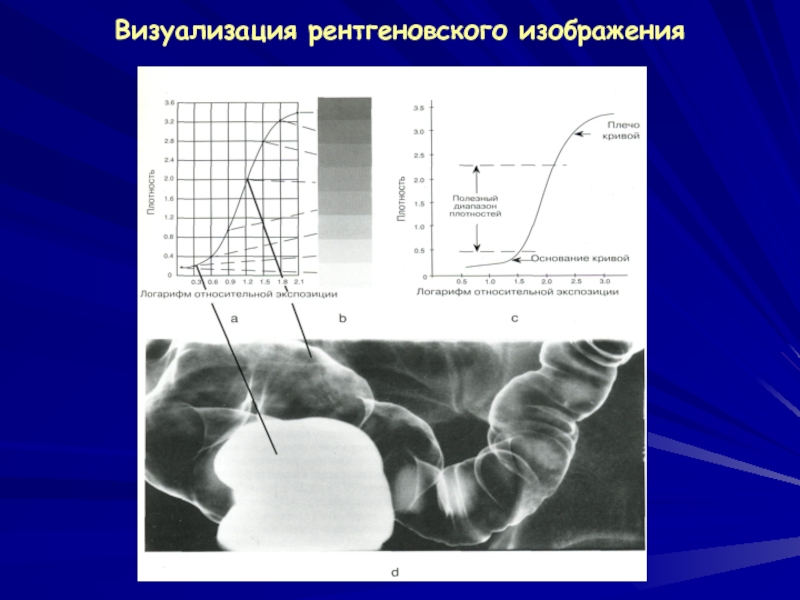

Слайд 16Визуализация рентгеновского изображения
Экранная пленка – листовая, универсальных форматов.
Подложка ~18 мм
– толщина
Эмульсия – 3,5 мм – состоит из желатина
с
галоидным серебром. Размер зерна ~ 1 мм. Защитный слой.
Экспонирование Проявление Фиксирование

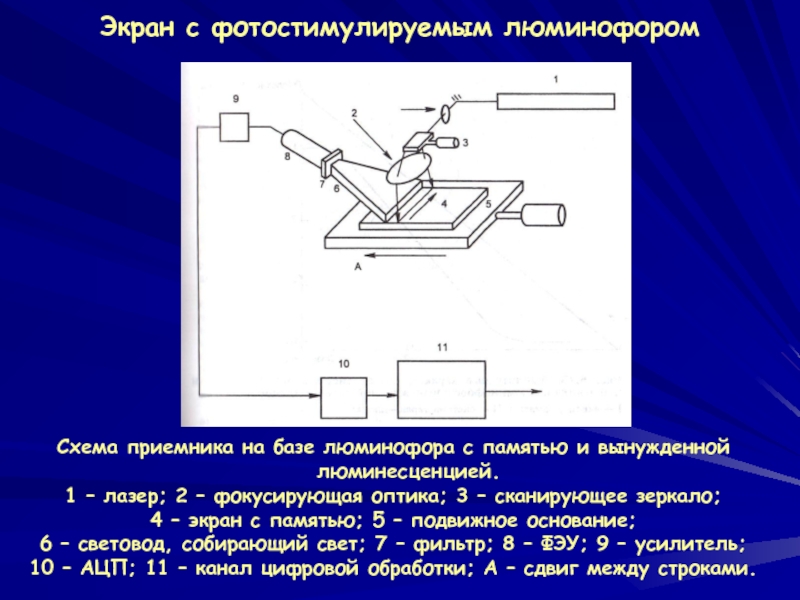

Слайд 25Экран с фотостимулируемым люминофором
Схема приемника на базе люминофора с памятью
и вынужденной люминесценцией.
1 – лазер; 2 – фокусирующая оптика; 3
– сканирующее зеркало; 4 – экран с памятью; 5 – подвижное основание;
6 – световод, собирающий свет; 7 – фильтр; 8 – ФЭУ; 9 – усилитель;
10 – АЦП; 11 – канал цифровой обработки; А – сдвиг между строками.
