Указание для просмотра слайдов: появление звёздочки в правом нижнем углу служит сигналом того, что сценарий слайда выполнен, и можно переходить к следующему слайду, щёлкнув левой кнопкой мыши.
При изучении различных форм проявления тектонических движений
обычно исходят из предположения о первичном горизонтальном
залегании осадочных горных пород. На рисунке показаны наиболее
распространённые формы залегания горных пород.
Залегание горных пород – положение, форма и взаимоотношение геологических тел в земной коре. Для осадочных и большей части вулканогенных пород характерны пластообразная форма и пологое, близкое к горизонтальному первичное залегание. Под воздействием главным образом тектонических процессов происходит нарушение залегания, или дислокация пластов; в ходе этих процессов создаются различные вторичные структуры: односторонний, или моноклинальный наклон, разнообразные по своей форме и величине складки, часто осложнённые сбросами, надвигами и другими разрывными нарушениями.
Такой цвет нередко свойственен для отложений пермского возраста. Именно в пермский период происходили обширные регрессии (отступления моря) и образовывались т.н. красноцветные, а также соленосные формации.

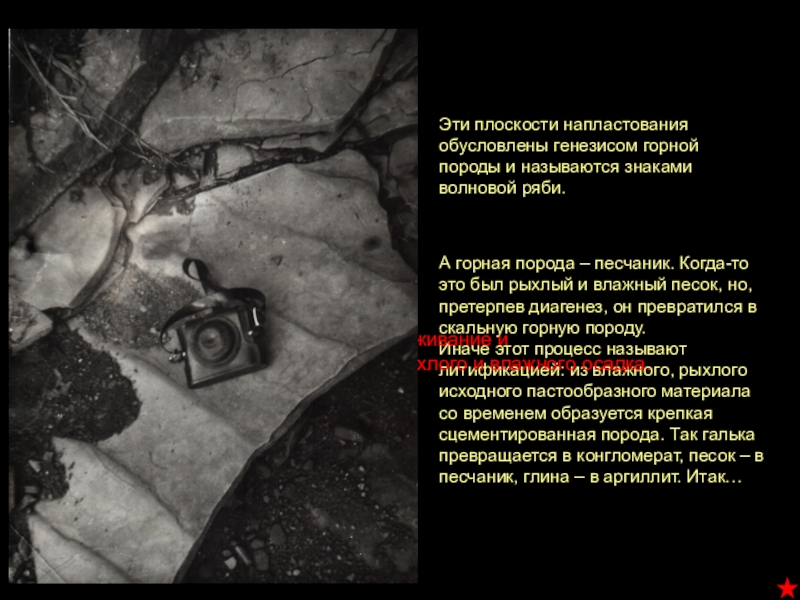

Диагенез это уплотнение, обезвоживание и раскристаллизация исходного рыхлого и влажного осадка.
Это гипсовый карьер на Северном Кавказе…

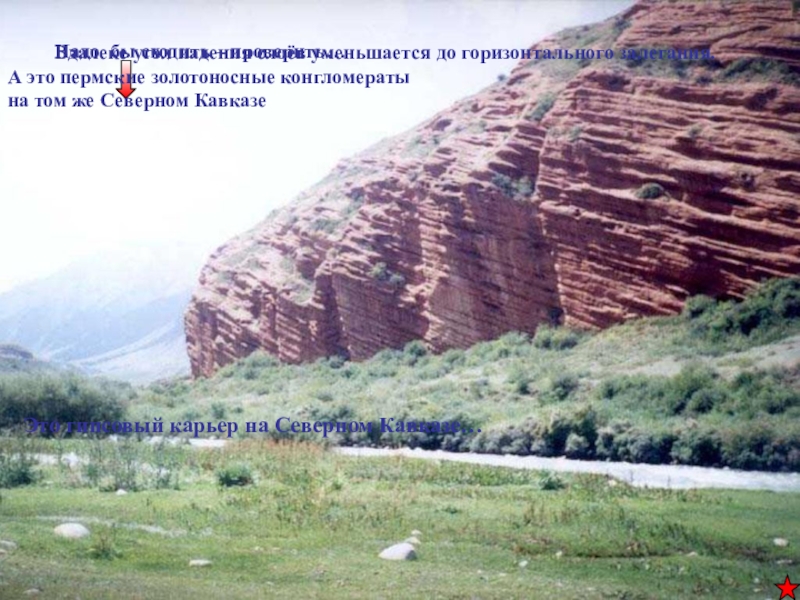

А это пермские золотоносные конгломераты
на том же Северном Кавказе

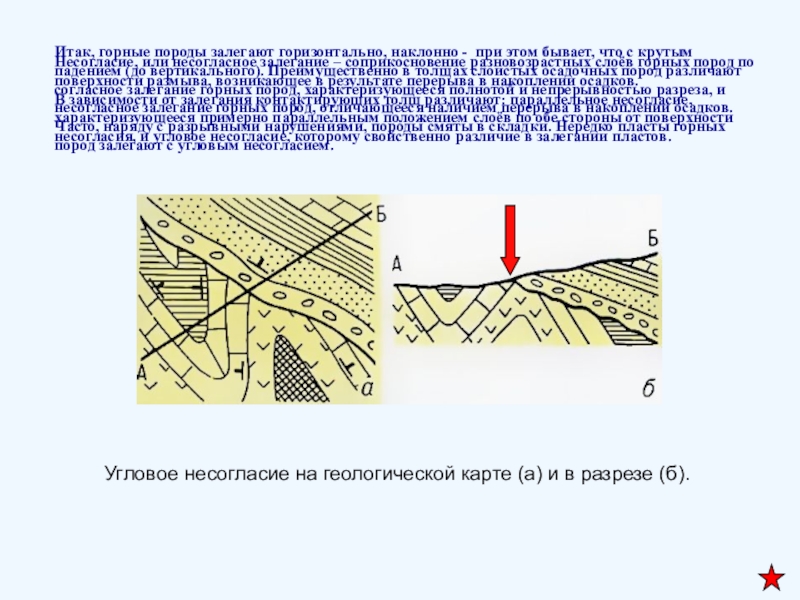

Угловое несогласие на геологической карте (a) и в разрезе (б).
Несогласие, или несогласное залегание – соприкосновение разновозрастных слоёв горных пород по поверхности размыва, возникающее в результате перерыва в накоплении осадков.
B зависимости от залегания контактирующих толщ различают: параллельное несогласие, характеризующееся примерно параллельным положением слоёв по обе стороны от поверхности несогласия, и угловое несогласие, которому свойственно различие в залегании пластов.

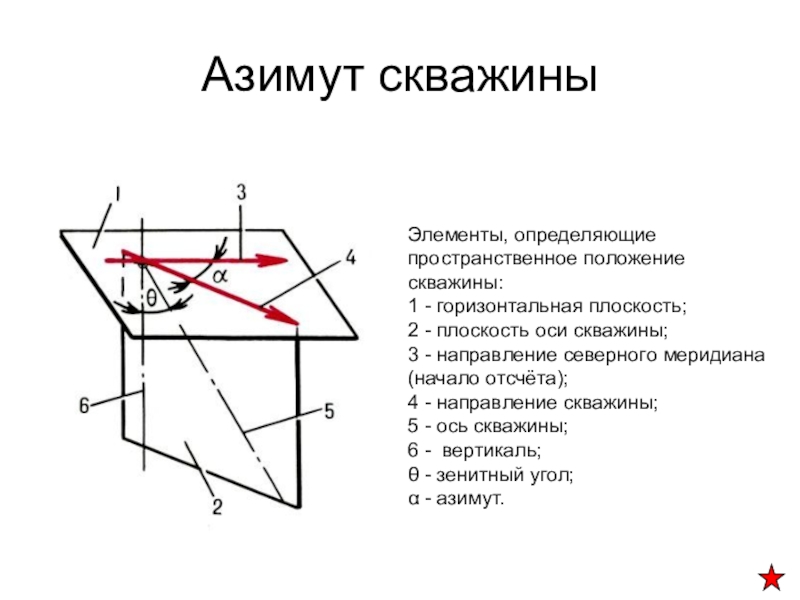

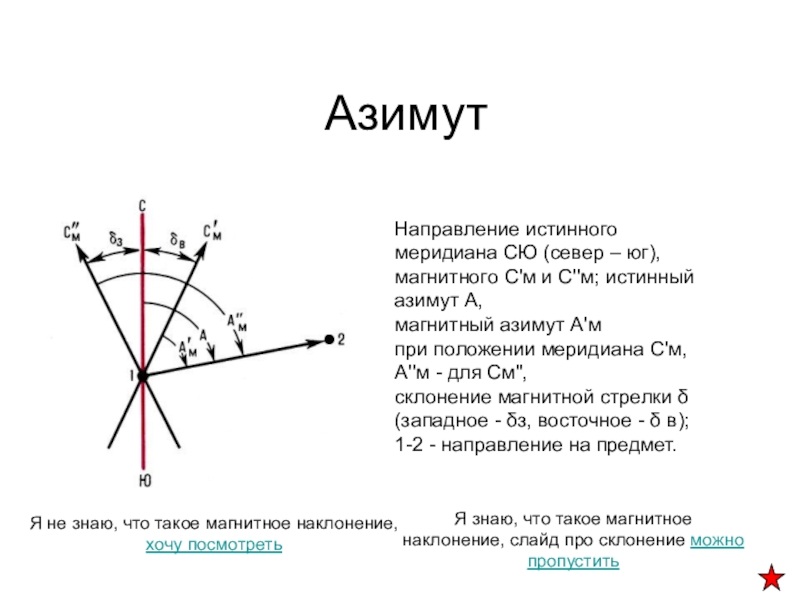

Различают азимут астрономический (истинный), образованный плоскостью астрономического меридиана, проходящей через линию отвеса в точке наблюдений, и магнитный – плоскостью магнитного меридиана. Магнитный азимут отличается от истинного на величину склонения магнитной стрелки.
На картах и планах
принято север
помещать наверху
листа, а юг - внизу
Я не знаю, что такое магнитное наклонение, хочу посмотреть
Я знаю, что такое магнитное наклонение, слайд про склонение можно пропустить

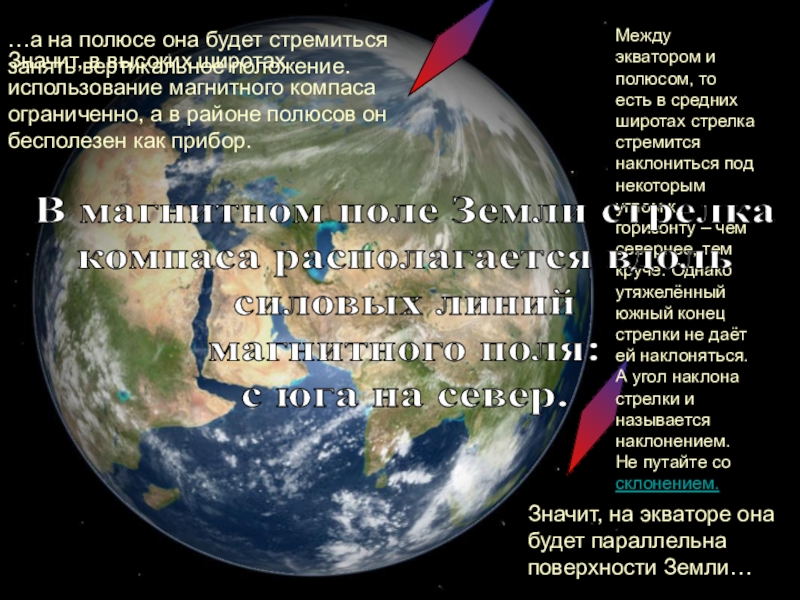

В магнитном поле Земли стрелка
компаса располагается вдоль
силовых линий
магнитного поля:
с юга на север.
Значит, в высоких широтах использование магнитного компаса ограниченно, а в районе полюсов он бесполезен как прибор.
Угол падения – угол между линией падения и проекцией ее на горизонтальную плоскость.
Линия падения – линия, располагающаяся в плоскости пласта (крыла складки, разлома, жилы и др.), перпендикулярная к линии простирания и направленная в сторону падения. Эта линия имеет наибольший угол наклона к горизонту по сравнению с любой другой линией, которую можно провести на поверхности слоя.
Линия простирания – это линия пересечения поверхности слоя с горизонтальной плоскостью, то есть любая горизонтальная линия на наклонной поверхности (пласта, крыла складки, разлома, жилы и т.п.).

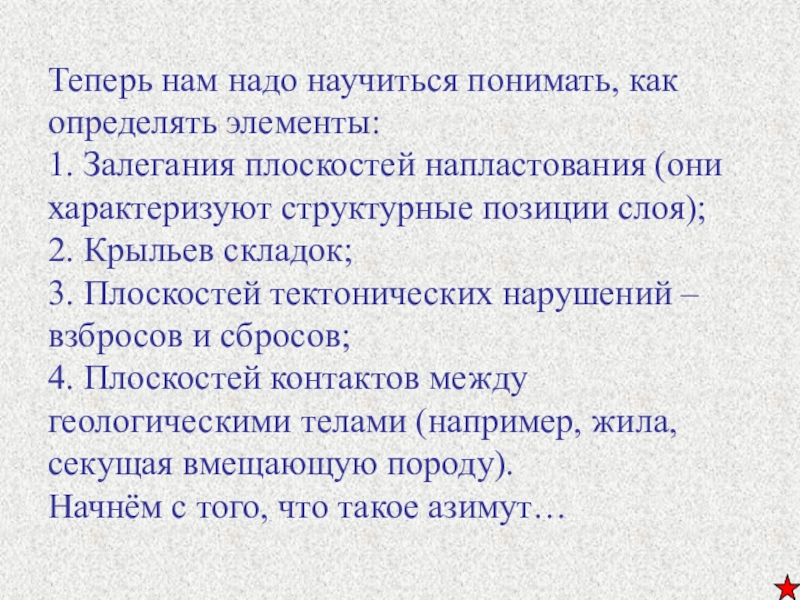

Для определения и замера
элементов залегания пласта,
жилы или плоскости
разрывного нарушения
надо знать
следующее…
А замеры горным компасом
производятся вот так:
Очень важно, чтобы при замере угла падения компас был в вертикальной плоскости (клинометр висит свободно), а при замере азимутов компас был в горизонтальной плоскости (стрелка вращается свободно, для этого надо ослабить стопорный винт, то есть «отпустить» стрелку).
И ещё: замеряя азимут, компас нужно держать севером от себя.
Азимутом падения называют угол между северным направлением меридиана и проекцией линии падения на горизонтальную плоскость.
Азимутом простирания называется угол между одним из двух направлений линии простирания и северным направлением меридиана.
