Двухстековая схема IPv4-IPv6
Содержание
- 1. Двухстековая схема IPv4-IPv6

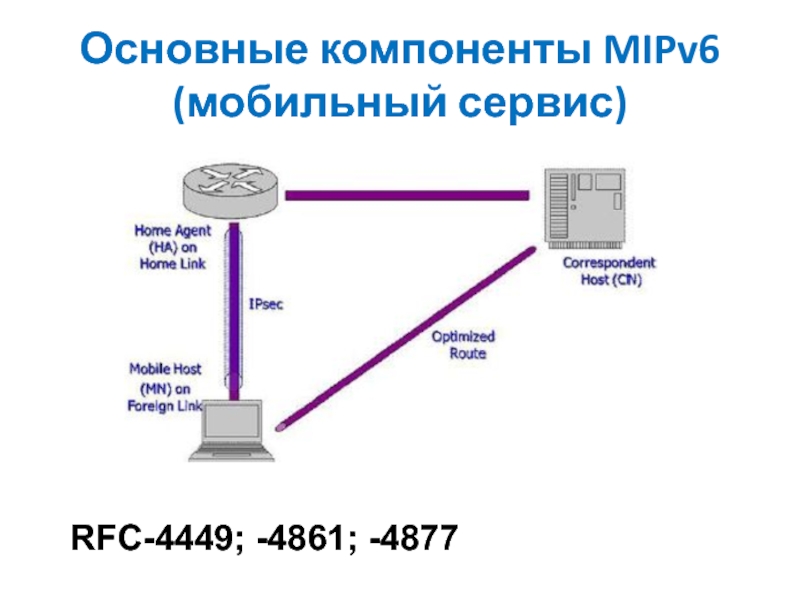

- 2. Основные компоненты MIPv6 (мобильный сервис)RFC-4449; -4861; -4877
- 3. Диалог между Mobile Node и Home AgentHoA - Home Address; TSi - traffic selector—initiator
- 4. Политика выбора адресовВ RFC-3484 приведен пример таблицы
- 5. Методы адресацииUnicastAnycastMulticastГеографическая адресацияСовместимость адресов (IP4 – IP6;

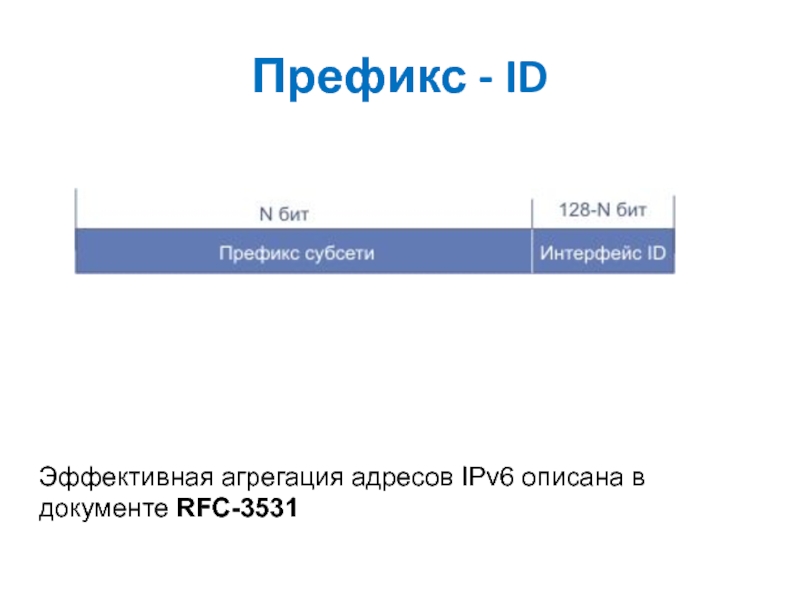

- 6. Префикс - IDЭффективная агрегация адресов IPv6 описана в документе RFC-3531
- 7. ПрефиксыНазначение Префикс Доля адр. простр.Обр. связь 0000 0001 1/256Провайдер 010 1/8Географ 100 1/8Локаль. IP6 1111 1110 11 1/128 (site)Локал. канал 1111 1110 10Мультикаст. 1111 1111 1/256

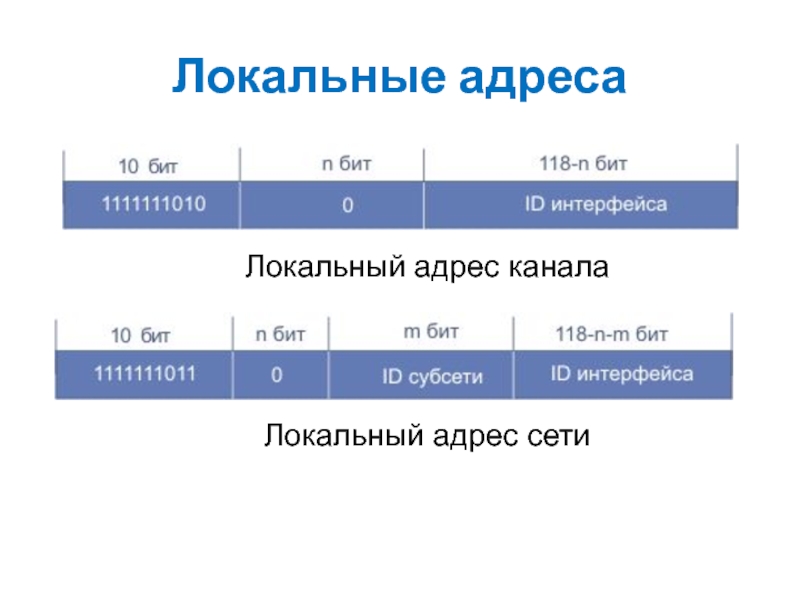

- 8. Локальные адресаЛокальный адрес каналаЛокальный адрес сети
- 9. Примеры уникастных адресов2001:0db8:9095:02e5:0216:cbff:feb2:7474/32

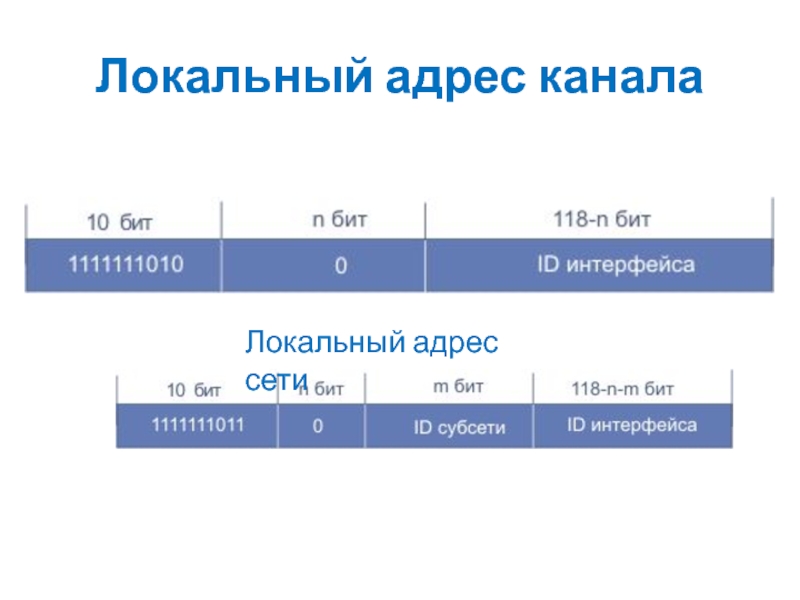

- 10. Локальный адрес каналаЛокальный адрес сети
- 11. IPv6 адреса с вложенными IPv4 адресамиIPv4-compatible IPv6
- 12. Необходимые эникаст-адресаСтруктура мультикастинг-адресаФлаги (R - rendezvous; P - префикс; T - transient)
- 13. Коды расширения заголовкаHop by hop - 0IPv4 encapsulation - 4IPv6 encapsulation - 41Routing (отправителя) - 43Фрагмент - 44Authentication Header (AH) - 51Больше нет расширений - 59Опции места назначения - 60Мобильность - 135ICMPv6 - 58
- 14. Порядок заголовков расширенияIPv6 заголовок Заголовок опций hop-by-hop

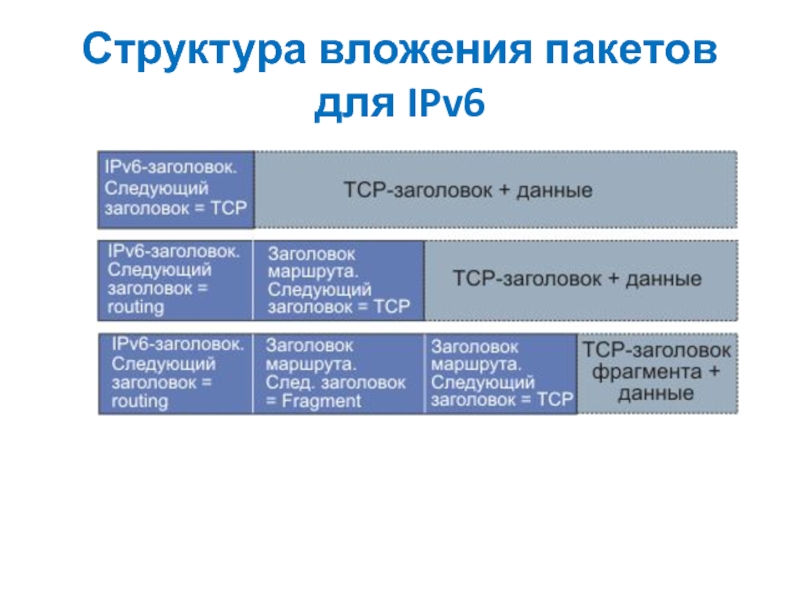

- 15. Структура вложения пакетов для IPv6
- 16. Формат опцийЗаголовок опций места назначения

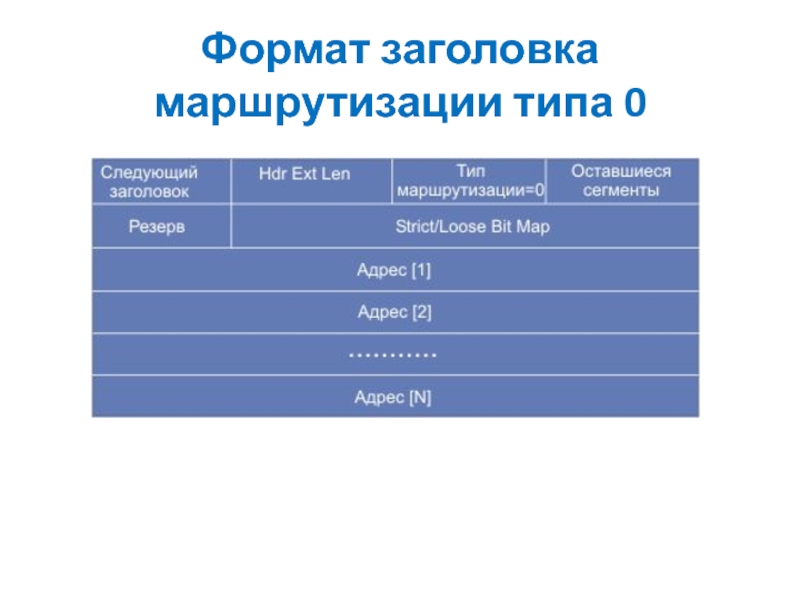

- 17. Формат заголовка маршрутизации типа 0

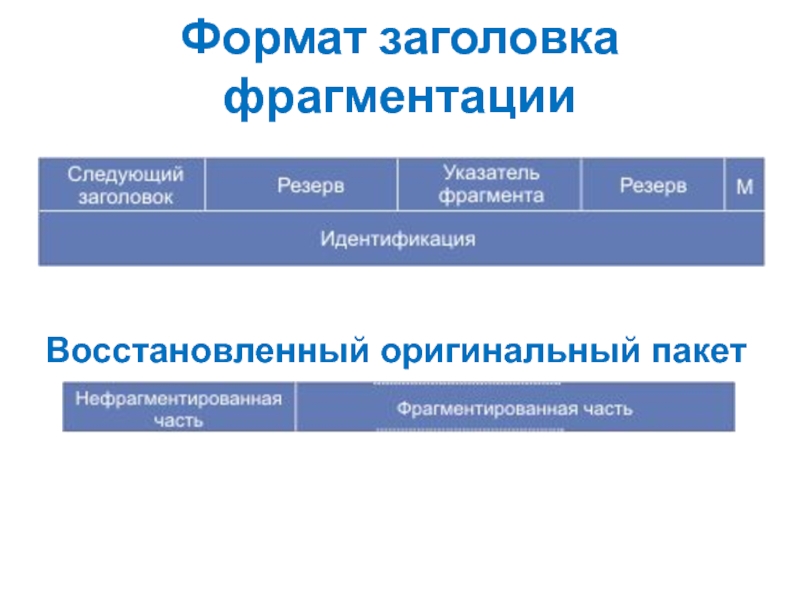

- 18. Формат заголовка фрагментацииВосстановленный оригинальный пакет
- 19. ФрагментацияПротокол IPv6 требует, чтобы каждый канал в
- 20. Каждый пакет-фрагмент состоит из:Не фрагментируемой части оригинального
- 21. Протокол ICMPv6 выполняет следующие функцииАвтоконфигурация рабочих станций
- 22. Генерирование криптографических адресов для пар ключей общий-секретный

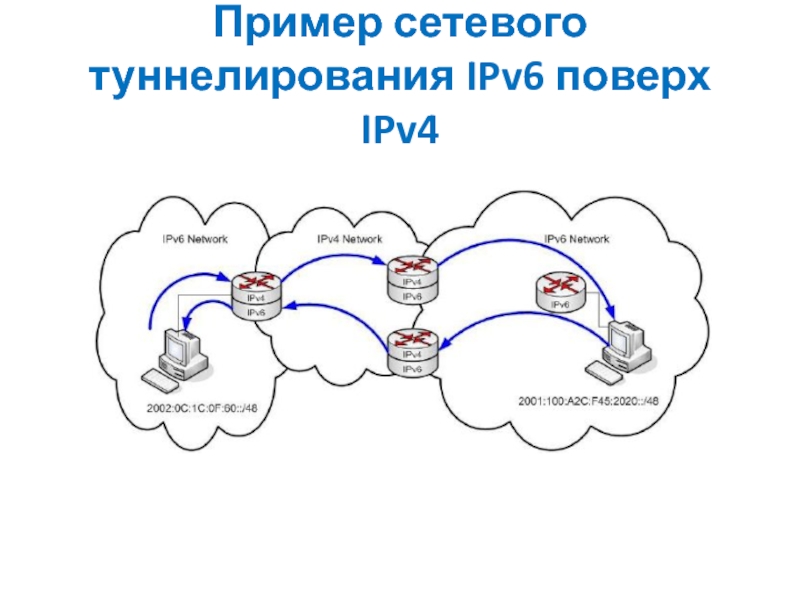

- 23. Пример сетевого туннелирования IPv6 поверх IPv4
- 24. Туннели IPv6 поверх IPv4, прозрачные для инфраструктуры IPv4
- 25. Скачать презентанцию
Основные компоненты MIPv6 (мобильный сервис)RFC-4449; -4861; -4877
Слайды и текст этой презентации
Слайд 4Политика выбора адресов
В RFC-3484 приведен пример таблицы для политики выбора
адресов:
Префикс Приоритет Метка Использование
::1/128 50
0 Обратная связь ::/0 40 1 По умолчанию (включая родной IPv6)
2002::/16 30 2 6 to 4
::/96 20 3 IPv4 совместимый
::ffff:0:0/96 10 4 IPv4 Mapped

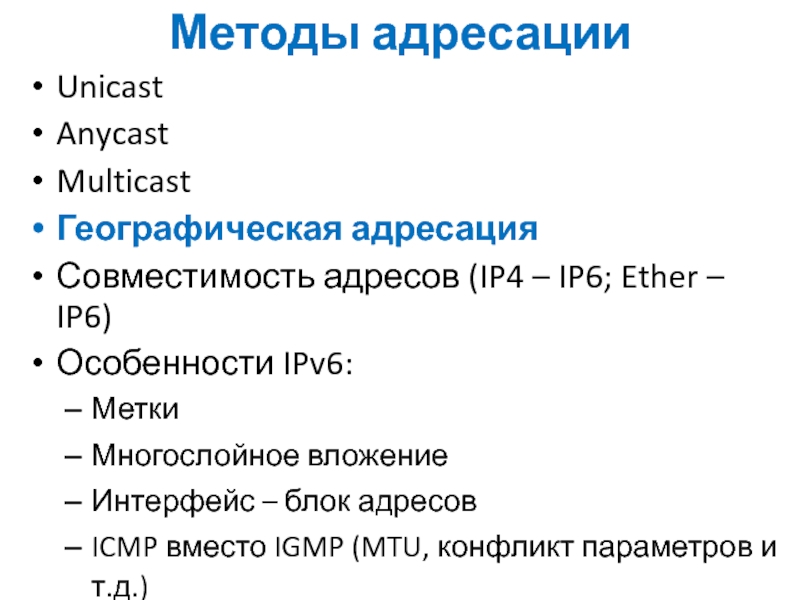

Слайд 5Методы адресации
Unicast
Anycast
Multicast
Географическая адресация
Совместимость адресов (IP4 – IP6; Ether – IP6)
Особенности
IPv6:
Метки
Многослойное вложение
Интерфейс – блок адресов
ICMP вместо IGMP (MTU, конфликт параметров
и т.д.)ND (Neighbor Discovery) вместо ARP

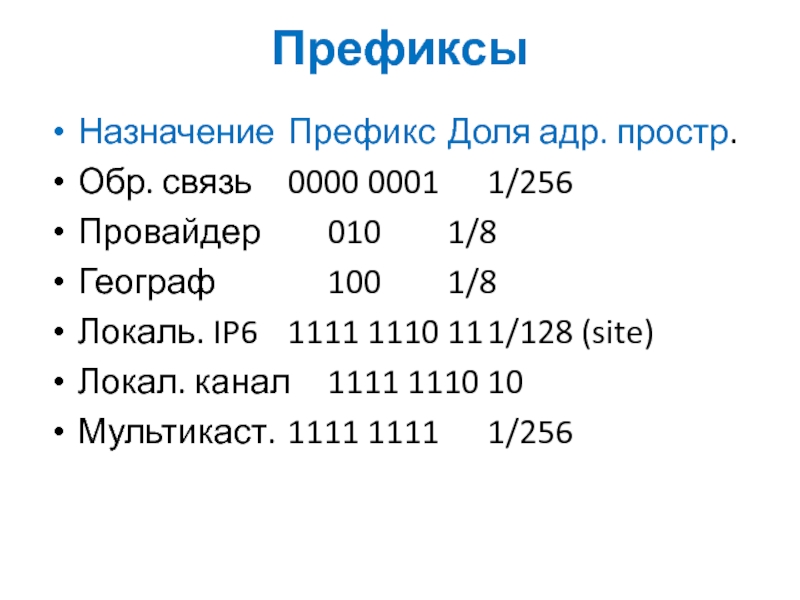

Слайд 7Префиксы
Назначение Префикс Доля адр. простр.
Обр. связь 0000 0001 1/256
Провайдер 010 1/8
Географ 100 1/8
Локаль. IP6 1111 1110 11 1/128 (site)
Локал. канал 1111
1110 10
Мультикаст. 1111 1111 1/256

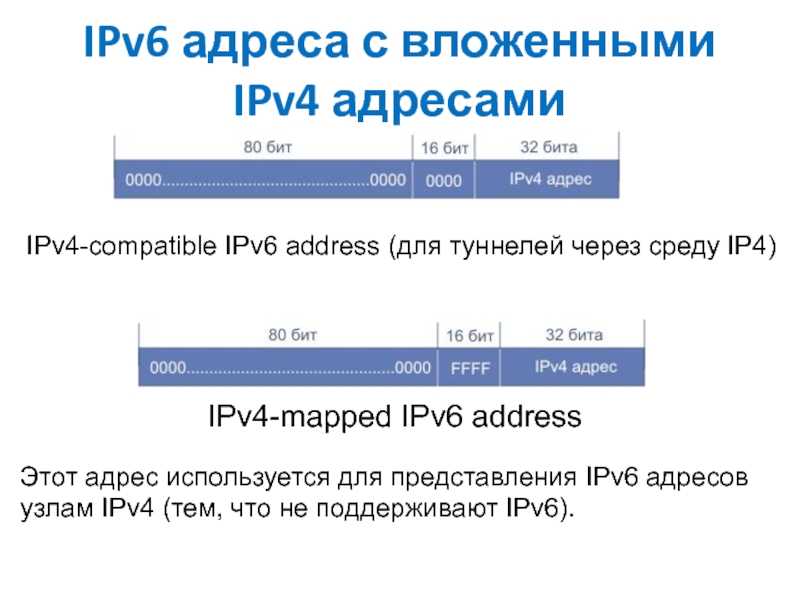

Слайд 11IPv6 адреса с вложенными IPv4 адресами
IPv4-compatible IPv6 address (для туннелей
через среду IP4)
IPv4-mapped IPv6 address
Этот адрес используется для представления IPv6
адресов узлам IPv4 (тем, что не поддерживают IPv6).

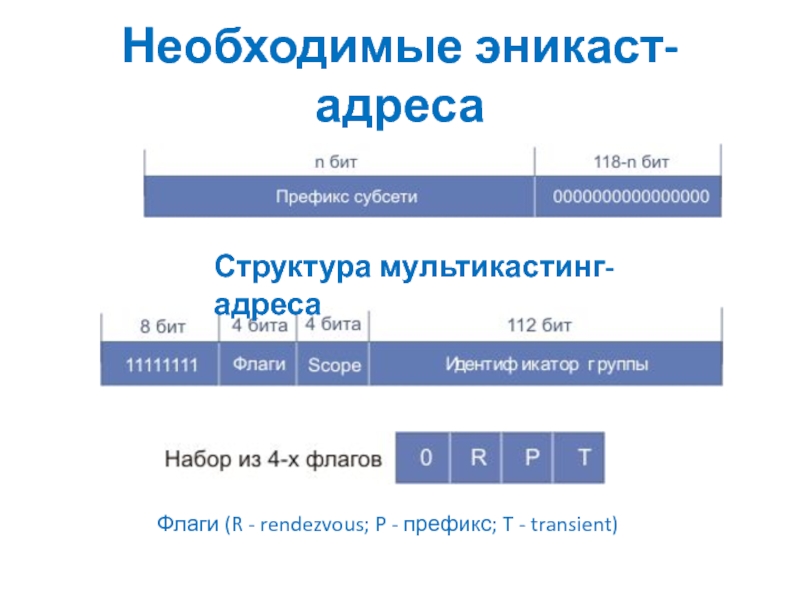

Слайд 12Необходимые эникаст-адреса
Структура мультикастинг-адреса
Флаги (R - rendezvous; P - префикс; T
- transient)

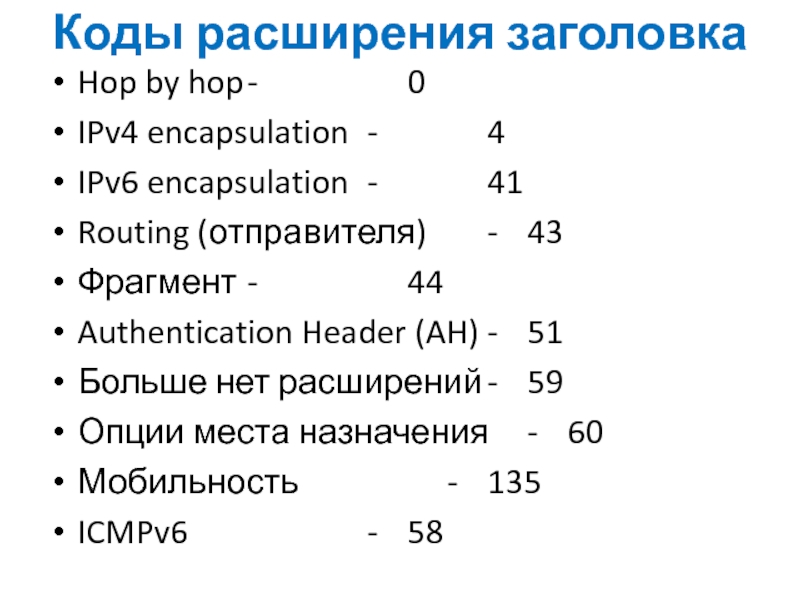

Слайд 13Коды расширения заголовка
Hop by hop - 0
IPv4 encapsulation - 4
IPv6 encapsulation - 41
Routing (отправителя) - 43
Фрагмент - 44
Authentication Header (AH) - 51
Больше
нет расширений - 59
Опции места назначения - 60
Мобильность - 135
ICMPv6 - 58
Слайд 14Порядок заголовков расширения
IPv6 заголовок
Заголовок опций hop-by-hop
Заголовок опций места назначения (destination
options header) Заголовок маршрутизации Заголовок фрагмента Заголовок authentication Заголовок безопасных вложений (encapsulating security payload) Заголовок
опций места назначения (destination options header) Заголовок верхнего уровня.

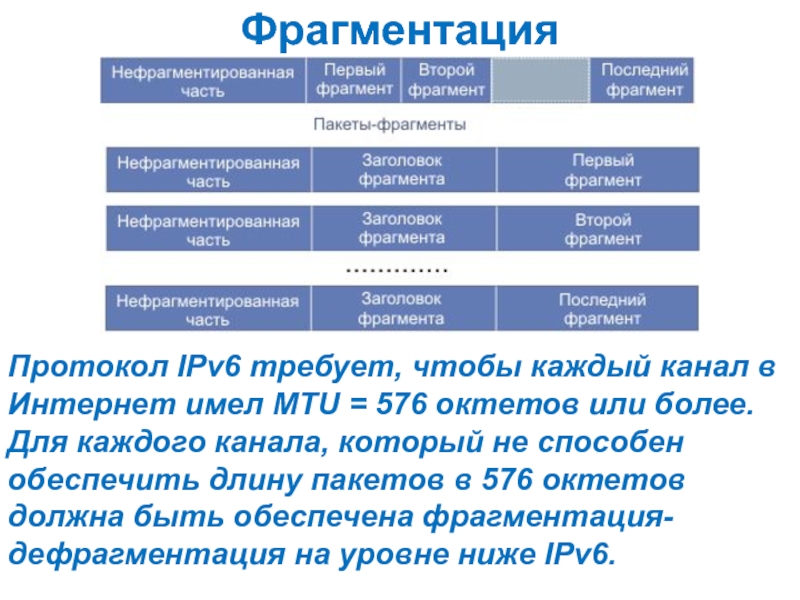

Слайд 19Фрагментация
Протокол IPv6 требует, чтобы каждый канал в Интернет имел MTU
= 576 октетов или более. Для каждого канала, который не
способен обеспечить длину пакетов в 576 октетов должна быть обеспечена фрагментация-дефрагментация на уровне ниже IPv6.

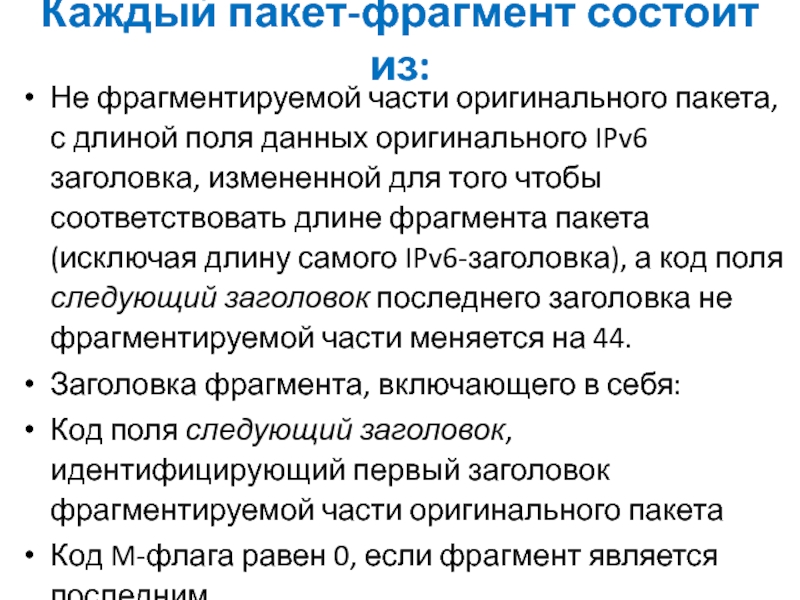

Слайд 20Каждый пакет-фрагмент состоит из:
Не фрагментируемой части оригинального пакета, с длиной
поля данных оригинального IPv6 заголовка, измененной для того чтобы соответствовать
длине фрагмента пакета (исключая длину самого IPv6-заголовка), а код поля следующий заголовок последнего заголовка не фрагментируемой части меняется на 44.Заголовка фрагмента, включающего в себя:
Код поля следующий заголовок, идентифицирующий первый заголовок фрагментируемой части оригинального пакета
Код M-флага равен 0, если фрагмент является последним
Сам фрагмент
Слайд 21Протокол ICMPv6 выполняет следующие функции
Автоконфигурация рабочих станций и серверов (RFC-4862)
Определение адресных префиксов и другой конфигурационной информации
Выявление адресов-дублеров
Определения
МАС-адресов (L2) Выявление ближайшего маршрутизатора, способного переадресовать пакеты.
Детектирование изменения адресов канального уровня
Отслеживание достижимых и недостижимых сетевых объектов
