Слайд 1электролитическое полирование
Выполнил: Юнусов И.Э.
Гр. 4211-32
Проверила:Григорьева И.О.

электролитическое полированиеВыполнил: Юнусов И.Э.Гр. 4211-32Проверила:Григорьева И.О.

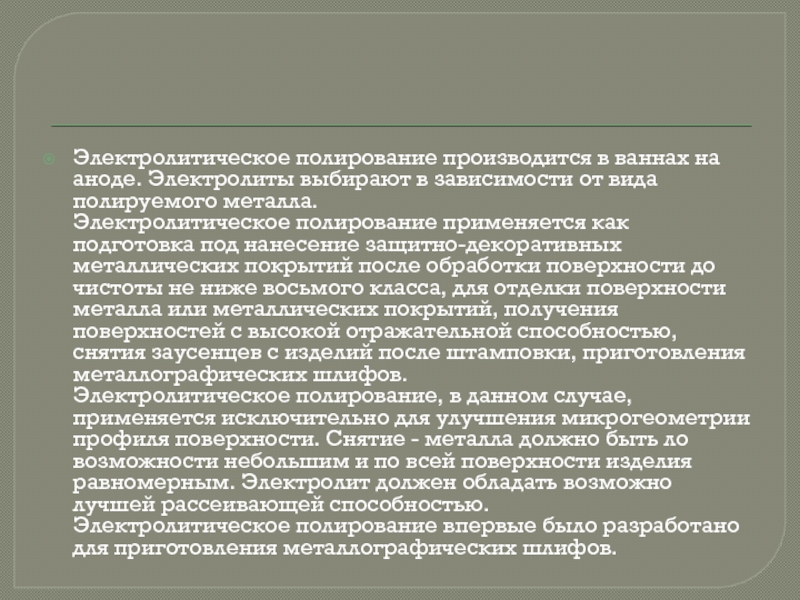

Слайд 2Электролитическое полирование производится в ваннах на аноде. Электролиты выбирают в

зависимости от вида полируемого металла. Электролитическое полирование применяется как подготовка под

нанесение защитно-декоративных металлических покрытий после обработки поверхности до чистоты не ниже восьмого класса, для отделки поверхности металла или металлических покрытий, получения поверхностей с высокой отражательной способностью, снятия заусенцев с изделий после штамповки, приготовления металлографических шлифов. Электролитическое полирование, в данном случае, применяется исключительно для улучшения микрогеометрии профиля поверхности. Снятие - металла должно быть ло возможности небольшим и по всей поверхности изделия равномерным. Электролит должен обладать возможно лучшей рассеивающей способностью. Электролитическое полирование впервые было разработано для приготовления металлографических шлифов.
Электролитическое полирование производится в ваннах на аноде. Электролиты выбирают в зависимости от вида полируемого металла. Электролитическое полирование

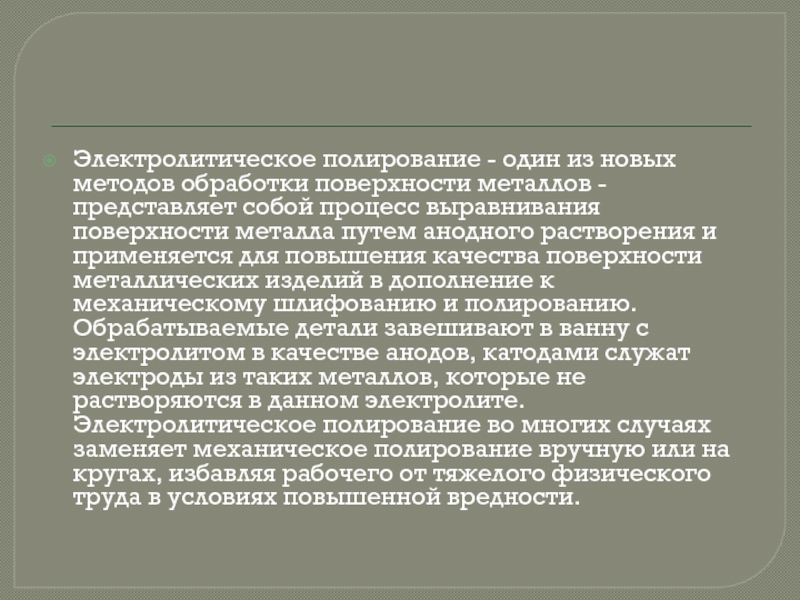

Слайд 3Электролитическое полирование - один из новых методов обработки поверхности металлов

- представляет собой процесс выравнивания поверхности металла путем анодного растворения

и применяется для повышения качества поверхности металлических изделий в дополнение к механическому шлифованию и полированию. Обрабатываемые детали завешивают в ванну с электролитом в качестве анодов, катодами служат электроды из таких металлов, которые не растворяются в данном электролите. Электролитическое полирование во многих случаях заменяет механическое полирование вручную или на кругах, избавляя рабочего от тяжелого физического труда в условиях повышенной вредности.
Электролитическое полирование - один из новых методов обработки поверхности металлов - представляет собой процесс выравнивания поверхности металла

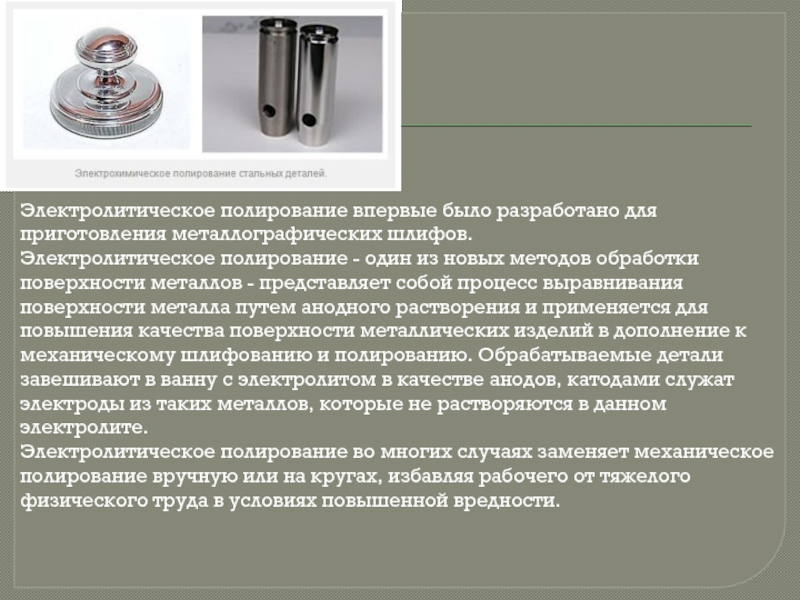

Слайд 4Электролитическое полирование впервые было разработано для приготовления металлографических шлифов. Электролитическое полирование

- один из новых методов обработки поверхности металлов - представляет

собой процесс выравнивания поверхности металла путем анодного растворения и применяется для повышения качества поверхности металлических изделий в дополнение к механическому шлифованию и полированию. Обрабатываемые детали завешивают в ванну с электролитом в качестве анодов, катодами служат электроды из таких металлов, которые не растворяются в данном электролите. Электролитическое полирование во многих случаях заменяет механическое полирование вручную или на кругах, избавляя рабочего от тяжелого физического труда в условиях повышенной вредности.
Электролитическое полирование впервые было разработано для приготовления металлографических шлифов. Электролитическое полирование - один из новых методов обработки

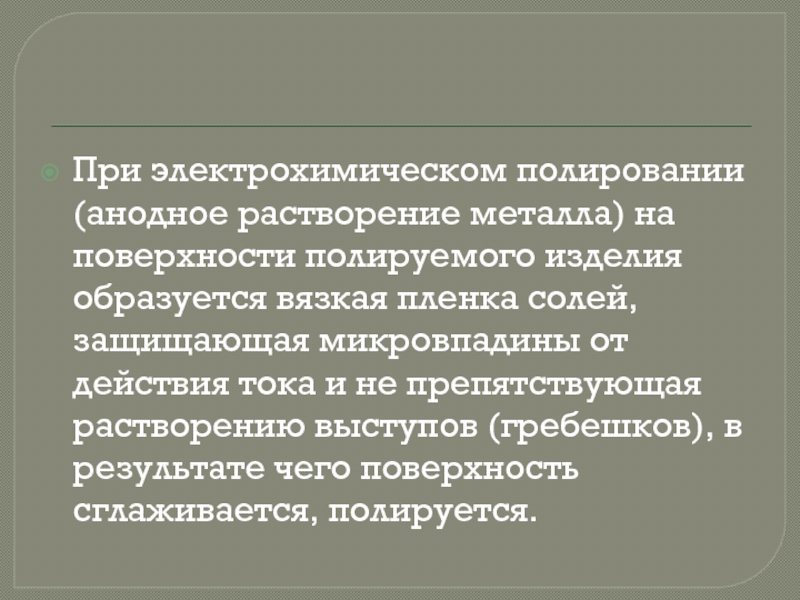

Слайд 5При электрохимическом полировании (анодное растворение металла) на поверхности полируемого изделия

образуется вязкая пленка солей, защищающая микровпадины от действия тока и

не препятствующая растворению выступов (гребешков), в результате чего поверхность сглаживается, полируется.
При электрохимическом полировании (анодное растворение металла) на поверхности полируемого изделия образуется вязкая пленка солей, защищающая микровпадины от

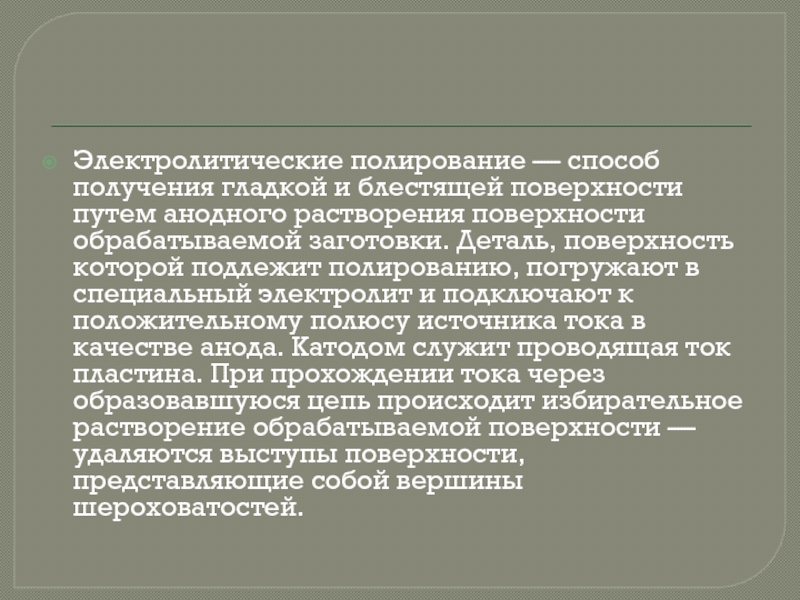

Слайд 6Электролитические полирование — способ получения гладкой и блестящей поверхности путем

анодного растворения поверхности обрабатываемой заготовки. Деталь, поверхность которой подлежит полированию,

погружают в специальный электролит и подключают к положительному полюсу источника тока в качестве анода. Катодом служит проводящая ток пластина. При прохождении тока через образовавшуюся цепь происходит избирательное растворение обрабатываемой поверхности — удаляются выступы поверхности, представляющие собой вершины шероховатостей.
Электролитические полирование — способ получения гладкой и блестящей поверхности путем анодного растворения поверхности обрабатываемой заготовки. Деталь, поверхность

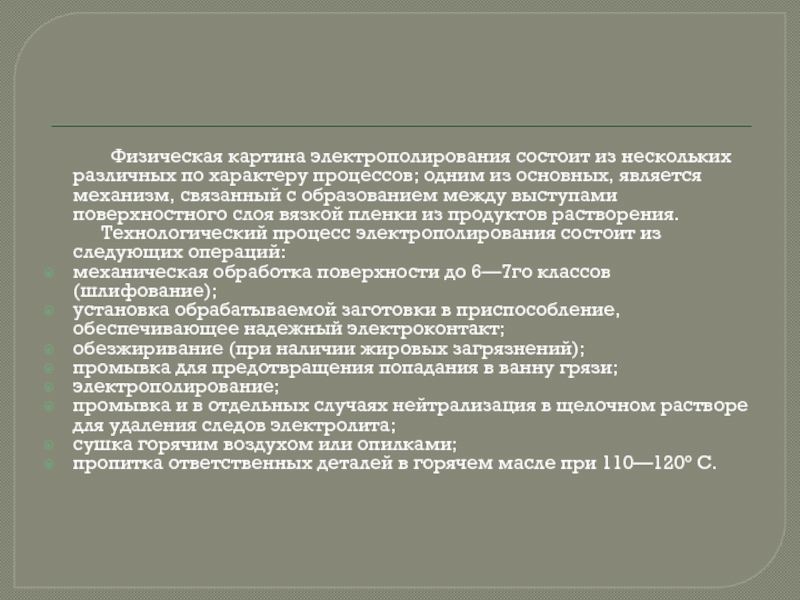

Слайд 7 Физическая картина электрополирования

состоит из нескольких различных по характеру процессов; одним из основных,

является механизм, связанный с образованием между выступами поверхностного слоя вязкой пленки из продуктов растворения.
Технологический процесс электрополирования состоит из следующих операций:
механическая обработка поверхности до 6—7го классов (шлифование);
установка обрабатываемой заготовки в приспособление, обеспечивающее надежный электроконтакт;
обезжиривание (при наличии жировых загрязнений);
промывка для предотвращения попадания в ванну грязи;
электрополирование;
промывка и в отдельных случаях нейтрализация в щелочном растворе для удаления следов электролита;
сушка горячим воздухом или опилками;
пропитка ответственных деталей в горячем масле при 110—120° С.

Физическая картина электрополирования состоит из нескольких различных по характеру процессов;

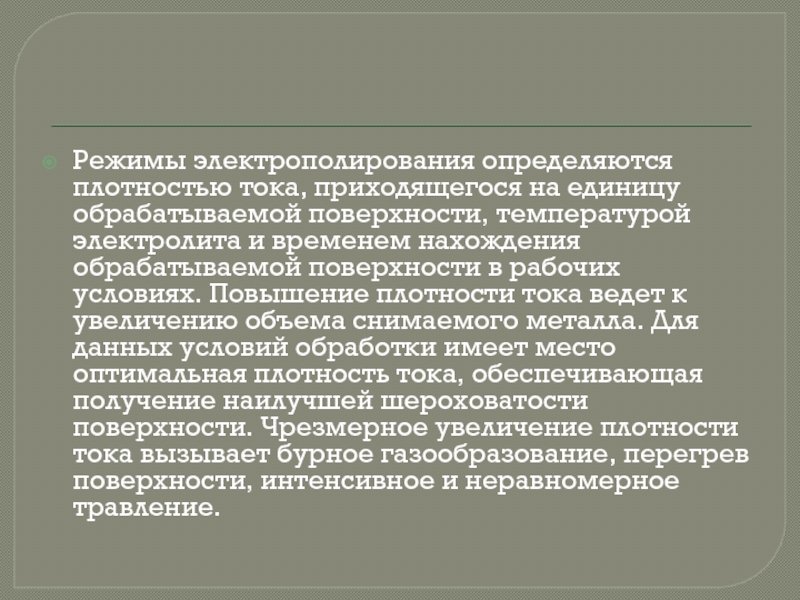

Слайд 8Режимы электрополирования определяются плотностью тока, приходящегося на единицу обрабатываемой поверхности,

температурой электролита и временем нахождения обрабатываемой поверхности в рабочих условиях.

Повышение плотности тока ведет к увеличению объема снимаемого металла. Для данных условий обработки имеет место оптимальная плотность тока, обеспечивающая получение наилучшей шероховатости поверхности. Чрезмерное увеличение плотности тока вызывает бурное газообразование, перегрев поверхности, интенсивное и неравномерное травление.
Режимы электрополирования определяются плотностью тока, приходящегося на единицу обрабатываемой поверхности, температурой электролита и временем нахождения обрабатываемой поверхности

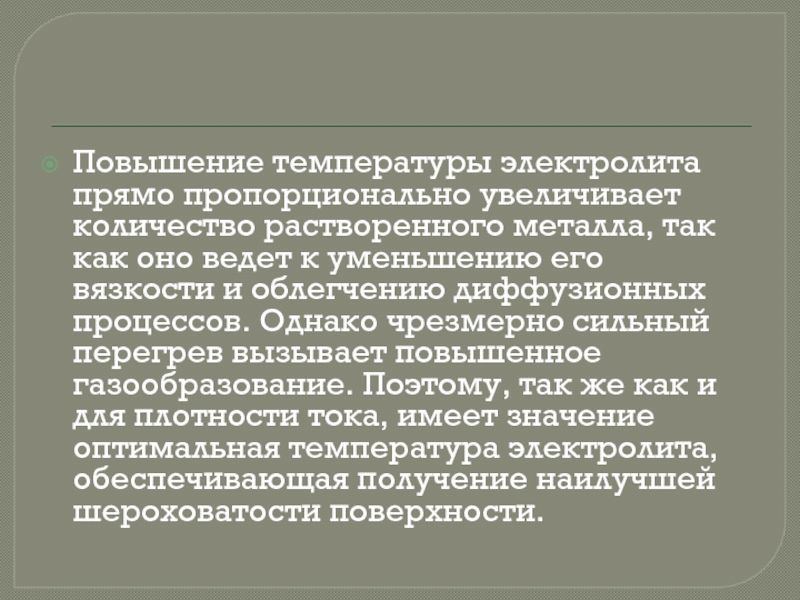

Слайд 9Повышение температуры электролита прямо пропорционально увеличивает количество растворенного металла, так

как оно ведет к уменьшению его вязкости и облегчению диффузионных

процессов. Однако чрезмерно сильный перегрев вызывает повышенное газообразование. Поэтому, так же как и для плотности тока, имеет значение оптимальная температура электролита, обеспечивающая получение наилучшей шероховатости поверхности.
Повышение температуры электролита прямо пропорционально увеличивает количество растворенного металла, так как оно ведет к уменьшению его вязкости

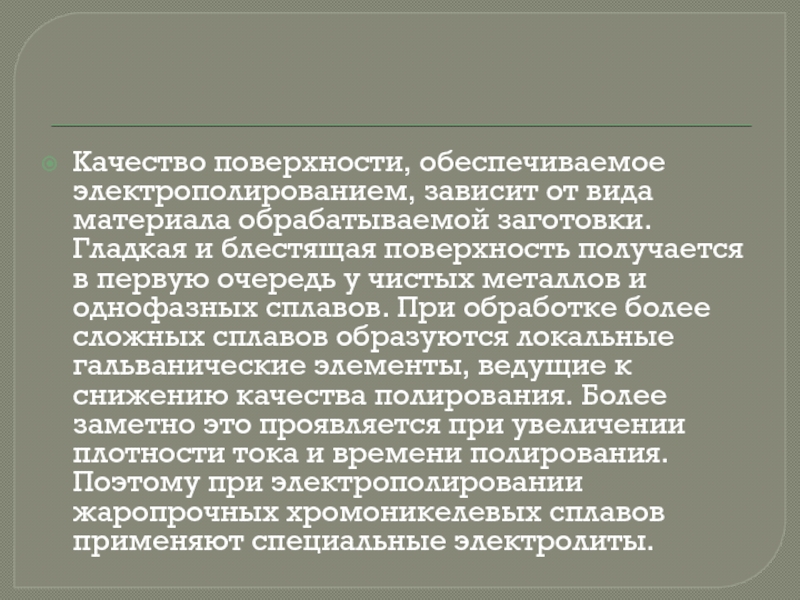

Слайд 10Качество поверхности, обеспечиваемое электрополированием, зависит от вида материала обрабатываемой заготовки.

Гладкая и блестящая поверхность получается в первую очередь у чистых

металлов и однофазных сплавов. При обработке более сложных сплавов образуются локальные гальванические элементы, ведущие к снижению качества полирования. Более заметно это проявляется при увеличении плотности тока и времени полирования. Поэтому при электрополировании жаропрочных хромоникелевых сплавов применяют специальные электролиты.
Качество поверхности, обеспечиваемое электрополированием, зависит от вида материала обрабатываемой заготовки. Гладкая и блестящая поверхность получается в первую

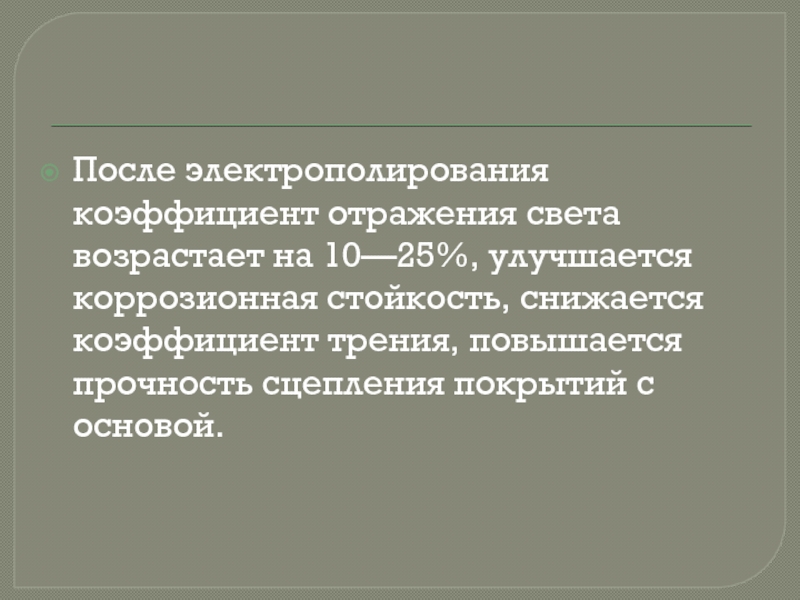

Слайд 11После электрополирования коэффициент отражения света возрастает на 10—25%, улучшается коррозионная

стойкость, снижается коэффициент трения, повышается прочность сцепления покрытий с основой.

После электрополирования коэффициент отражения света возрастает на 10—25%, улучшается коррозионная стойкость, снижается коэффициент трения, повышается прочность сцепления

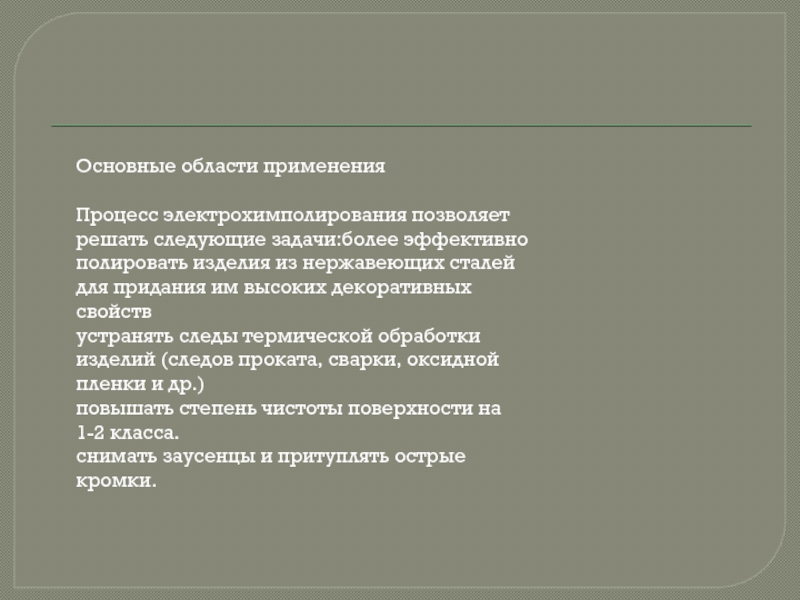

Слайд 12Основные области применения
Процесс электрохимполирования позволяет решать следующие задачи:более эффективно полировать

изделия из нержавеющих сталей для придания им высоких декоративных свойств
устранять

следы термической обработки изделий (следов проката, сварки, оксидной пленки и др.)
повышать степень чистоты поверхности на 1-2 класса.
снимать заусенцы и притуплять острые кромки.
Основные области применения Процесс электрохимполирования позволяет решать следующие задачи:более эффективно полировать изделия из нержавеющих сталей для придания

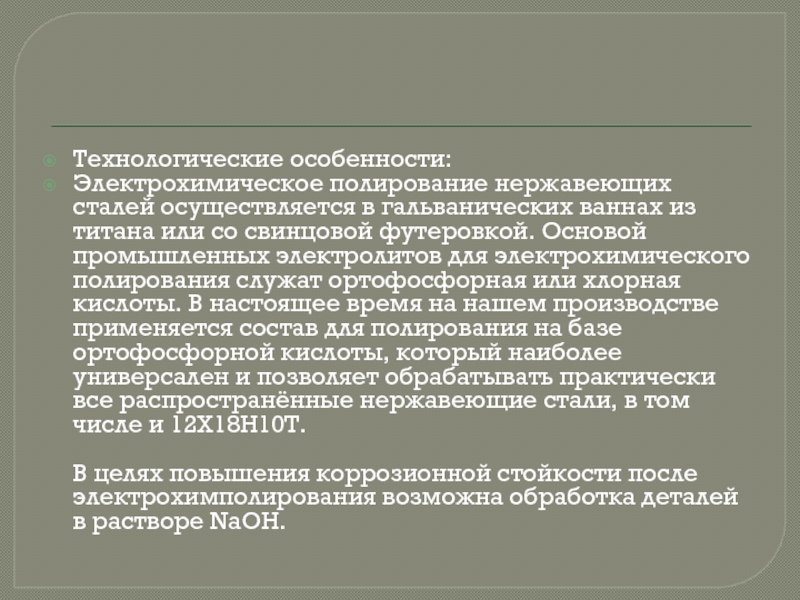

Слайд 13Технологические особенности:
Электрохимическое полирование нержавеющих сталей осуществляется в гальванических ваннах из

титана или со свинцовой футеровкой. Основой промышленных электролитов для электрохимического

полирования служат ортофосфорная или хлорная кислоты. В настоящее время на нашем производстве применяется состав для полирования на базе ортофосфорной кислоты, который наиболее универсален и позволяет обрабатывать практически все распространённые нержавеющие стали, в том числе и 12Х18Н10Т. В целях повышения коррозионной стойкости после электрохимполирования возможна обработка деталей в растворе NaOH.

Технологические особенности:Электрохимическое полирование нержавеющих сталей осуществляется в гальванических ваннах из титана или со свинцовой футеровкой. Основой промышленных

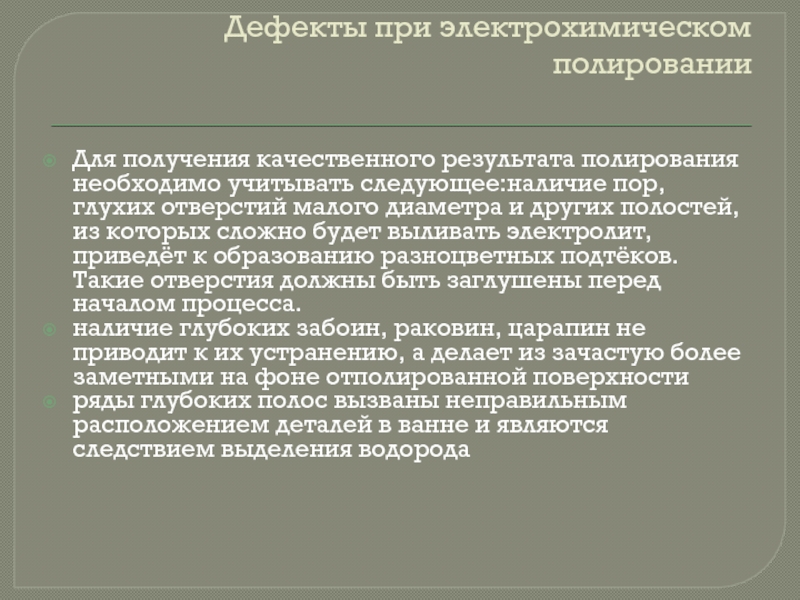

Слайд 14Дефекты при электрохимическом полировании
Для получения качественного результата полирования необходимо

учитывать следующее:наличие пор, глухих отверстий малого диаметра и других полостей,

из которых сложно будет выливать электролит, приведёт к образованию разноцветных подтёков. Такие отверстия должны быть заглушены перед началом процесса.
наличие глубоких забоин, раковин, царапин не приводит к их устранению, а делает из зачастую более заметными на фоне отполированной поверхности
ряды глубоких полос вызваны неправильным расположением деталей в ванне и являются следствием выделения водорода

Дефекты при электрохимическом полировании  Для получения качественного результата полирования необходимо учитывать следующее:наличие пор, глухих отверстий малого

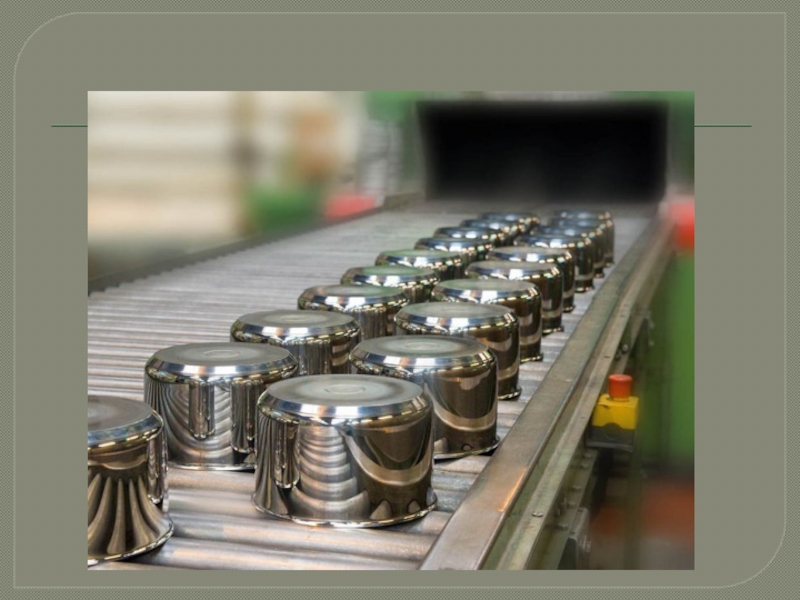

Слайд 15Примеры

Примеры

Слайд 17Спасибо за внимание

Спасибо за внимание
