Электромагнитная совместимость в электротехнических комплексах

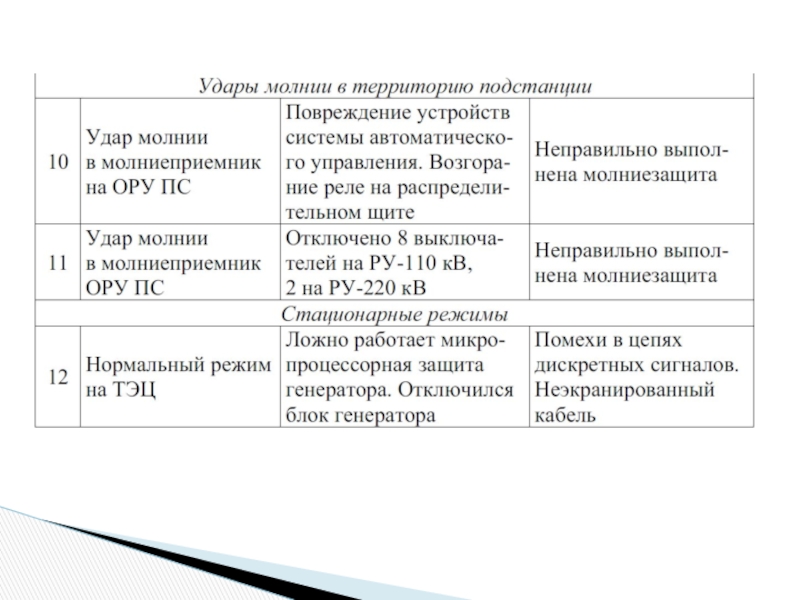

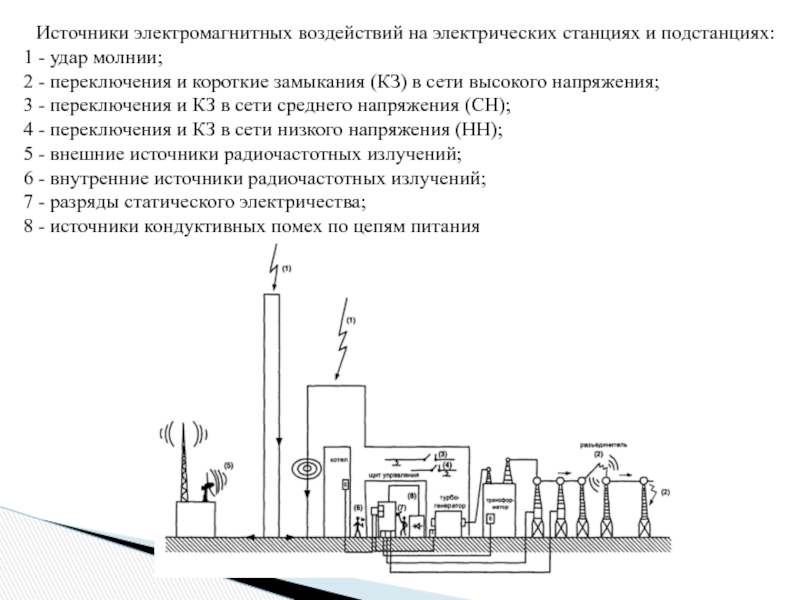

удар молнии;
2 - переключения и короткие замыкания (КЗ) в

сети высокого напряжения;
3 - переключения и КЗ в сети среднего напряжения (СН);
4 - переключения и КЗ в сети низкого напряжения (НН);
5 - внешние источники радиочастотных излучений;
6 - внутренние источники радиочастотных излучений;
7 - разряды статического электричества;
8 - источники кондуктивных помех по цепям питания

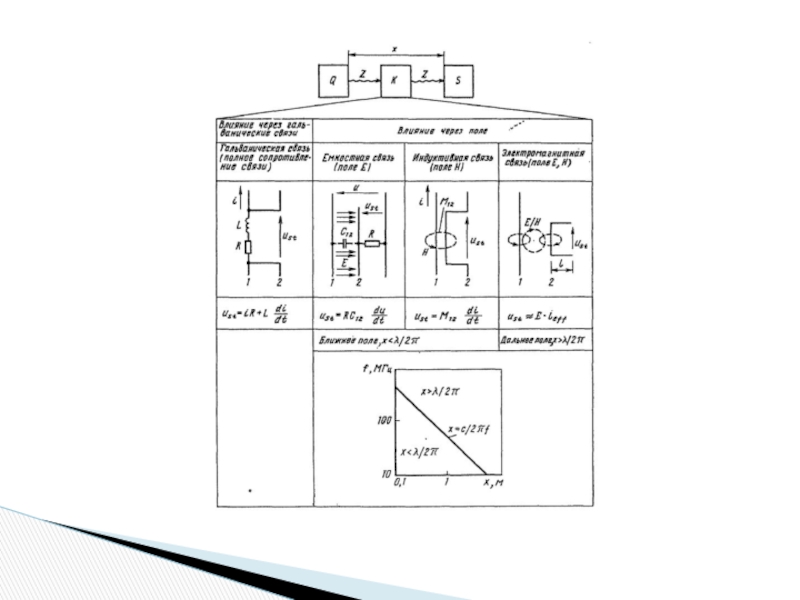

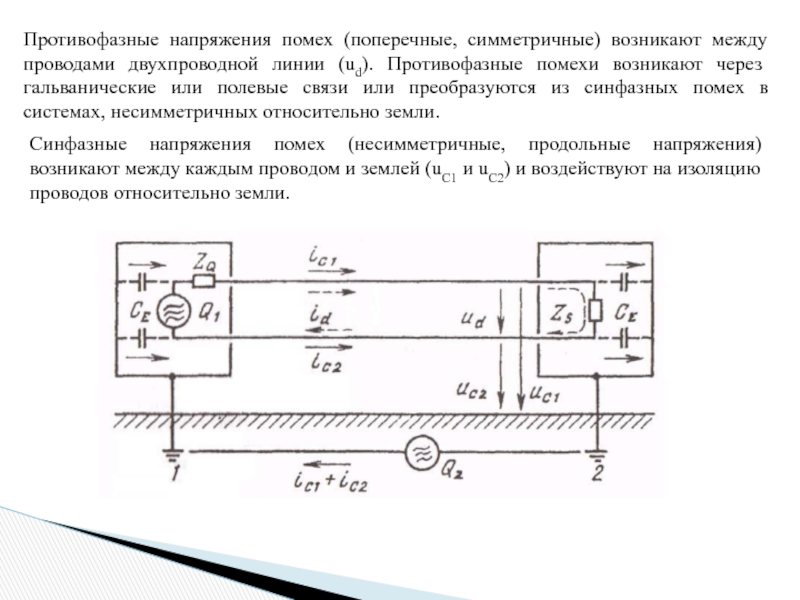

(ud). Противофазные помехи возникают через гальванические или полевые связи или

преобразуются из синфазных помех в системах, несимметричных относительно земли.

Синфазные напряжения помех (несимметричные, продольные напряжения) возникают между каждым проводом и землей (uC1 и uC2) и воздействуют на изоляцию проводов относительно земли.

заземленной системы опорного потенциала. Заземленный корпус.
«Масса»

«N» Нейтральный провод. Масса схемы.

Нулевая точка. Сигнальная масса. Измерительная земля. Нуль-система. Нулевое напряжение (0 В).

A
B
C
PEN

A
B
C
N
PE

определяют амплитуду напряжения помехи во вторичных контурах Umax.
Способы описания и

основные параметры помех

Для непериодических помех:
• скорость изменения x/  t (скорость нарастания или спада). Данная величина определяет максимальное напряжение помехи Usmax, вызванной во вторичной цепи;
• интервал времени t, в течение которого помеха х имеет максимальную скорость изменения амплитуды. Этот интервал идентичен длительности действия напряжения помехи us во вторичной цепи;
• максимальное значение изменения амплитуды x, пропорциональное интегралу напряжения помехи вторичной цепи по времени (площади импульса помехи).
