Электронная микроскопия

Принципиальная схема просвечивающего электронного микроскопа1 - источник излучения; 2 - конденсор;3 - объект; 4 - объектив; 5 - первичное промежуточное изображение; 6 - вторичное промежуточное изображение; 7 – проекционная линза.

Слайды и текст этой презентации

Слайд 1ЛЕКЦИЯ 14
Электронная микроскопия

ЛЕКЦИЯ 14 Электронная микроскопия

Слайд 2Принципиальная схема просвечивающего электронного микроскопа
1 - источник излучения;
2 -

конденсор;
3 - объект;
4 - объектив;
5 - первичное промежуточное

изображение;
6 - вторичное промежуточное изображение;
7 – проекционная линза.
Принципиальная схема просвечивающего электронного микроскопа1 - источник излучения; 2 - конденсор;3 - объект; 4 - объектив; 5

Слайд 3 Получение реплик
Схема получения электронномикроскопических препаратов (реплик):
а - исходный образец

в поперечном разрезе;
б – реплика.

Получение репликСхема получения электронномикроскопических препаратов (реплик): а - исходный образец в поперечном разрезе; б – реплика.

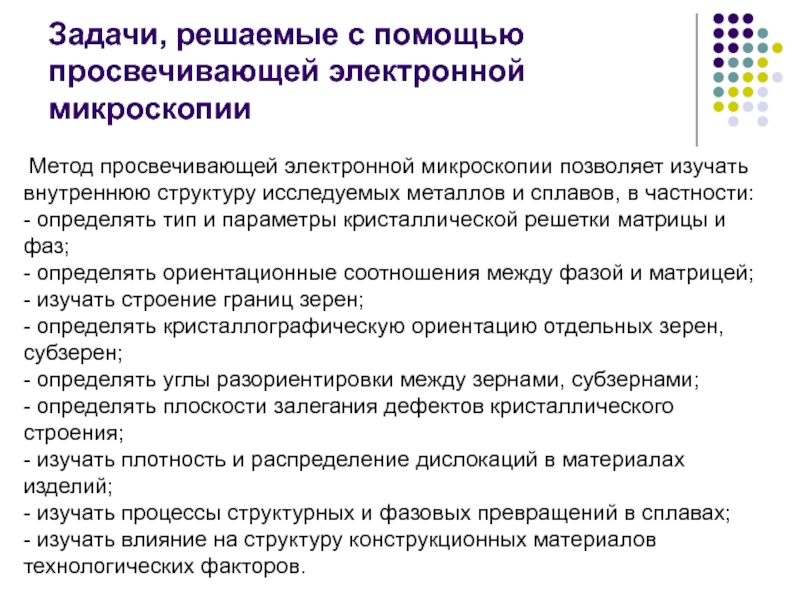

Слайд 4Задачи, решаемые с помощью просвечивающей электронной микроскопии
 Метод просвечивающей электронной микроскопии

позволяет изучать внутреннюю структуру исследуемых металлов и сплавов, в частности:
-

определять тип и параметры кристаллической решетки матрицы и фаз;
- определять ориентационные соотношения между фазой и матрицей;
- изучать строение границ зерен;
- определять кристаллографическую ориентацию отдельных зерен, субзерен;
- определять углы разориентировки между зернами, субзернами;
- определять плоскости залегания дефектов кристаллического строения;
- изучать плотность и распределение дислокаций в материалах изделий;
- изучать процессы структурных и фазовых превращений в сплавах;
- изучать влияние на структуру конструкционных материалов технологических факторов.
Задачи, решаемые с помощью просвечивающей электронной микроскопии Метод просвечивающей электронной микроскопии позволяет изучать внутреннюю структуру исследуемых металлов и

Слайд 5 Примеры изображений

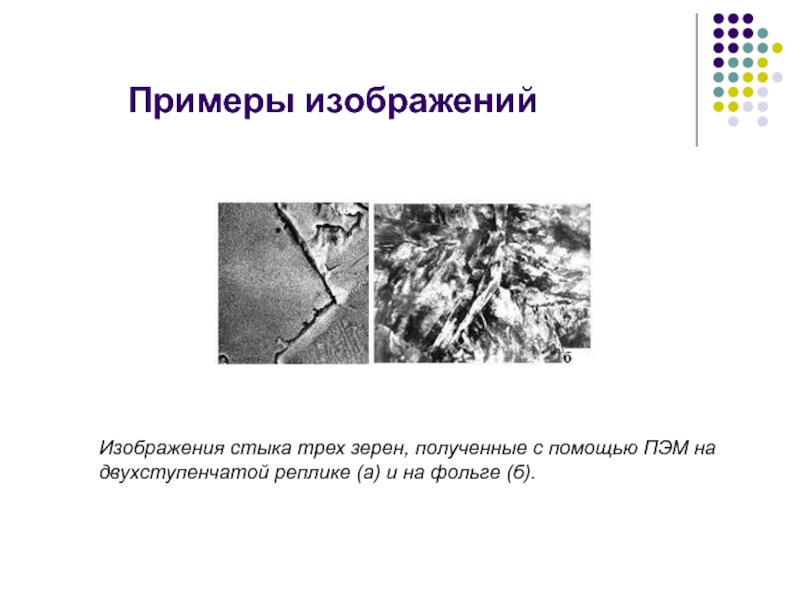

Изображения стыка трех зерен, полученные с помощью ПЭМ на

двухступенчатой реплике (а) и на фольге (б).

Примеры изображенийИзображения стыка трех зерен, полученные с помощью ПЭМ на двухступенчатой реплике (а) и на фольге (б).

Слайд 6 Примеры изображений

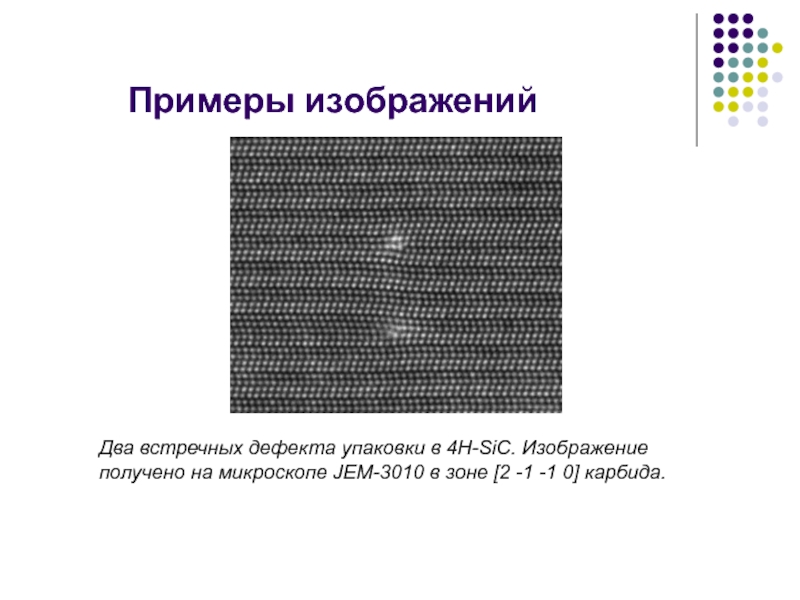

Два встречных дефекта упаковки в 4H-SiC. Изображение получено на

микроскопе JEM-3010 в зоне [2 -1 -1 0] карбида.

Примеры изображенийДва встречных дефекта упаковки в 4H-SiC. Изображение получено на микроскопе JEM-3010 в зоне [2 -1 -1

Слайд 7 Примеры изображений
Изображение фуллеренового (С60) кристалла с разрешением структуры. Фотография получена

на просвечивающем электронном микроскопе JEM-2010 при ускоряющем напряжении 200кВ без

охлаждения. Исходная пленка была полностью окристаллизована. Под воздействием пучка просходит быстрое разрушение структуры: изображение получено в течение 1 мин с начала облучения данного участка, в последующем структура полностью аморфизуется
Примеры изображенийИзображение фуллеренового (С60) кристалла с разрешением структуры. Фотография получена на просвечивающем электронном микроскопе JEM-2010 при ускоряющем

Слайд 8 Примеры изображений
Квантовая точка - кристаллик Ge в матрице 4H-SiC

Примеры изображенийКвантовая точка - кристаллик Ge в матрице 4H-SiC

Слайд 9Взаимодействие пучка электронов с веществом
Эффекты, возникающие при взаимодействии пучка электронов

с веществом:
1 - электронный пучок;
2 - образец;
3

- отраженные электроны;
4 - вторичные электроны;
5 - ток поглощенных электронов;
6 - катодолюминесценция;
7 - рентгеновское излучение;
8 - Оже-электроны;
9 - наведенный ток;
10 - прошедшие электроны
Взаимодействие пучка электронов с веществомЭффекты, возникающие при взаимодействии пучка электронов с веществом: 1 - электронный пучок; 2

Слайд 10Принципиальная схема растрового электронного микроскопа
1 - катод; 2 - фокусирующий

электрод; 3 - анод; 4 - ограничивающая диафрагма; 5 -

первая кондесорная линза; 6 - вторая конденсорная линза; 7 - отклоняющие катушки; 8 - стигматор; 9 - конечная (объективная) линза; 10 - диафрагма, ограничивающая размер пучка; 11 - детектор рентгеновского излучения; 12 - усилитель фотоумножителя; 13 - генераторы развертки; 14 - образец; 15 - детектор вторичных электронов; 16 - к отклоняющим катушкам; 17 - управление увеличением; 18 - ЭЛТ
Принципиальная схема растрового электронного микроскопа1 - катод; 2 - фокусирующий электрод; 3 - анод; 4 - ограничивающая
