Слайд 1Электропомещение - помещение или отгороженная (например, сеткой) часть помещения, в
которых расположено электрооборудование, доступное только для квалифицированного обслуживающего персонала.
Слайд 2Классификация помещений
В зависимости от окружающей среды:
Сухие - помещения, в
которых относительная влажность воздуха не превышает 60%;
Влажные помещения - помещения,
в которых относительная влажность воздуха более 60%, но не превышает 75%;Сырые помещения - помещения, в которых относительная влажность воздуха превышает 75%;
Особо сырые помещения - помещения, в которых относительная влажность воздуха близка к 100% (потолок, стены, пол и предметы, находящиеся в помещении, покрыты влагой)
Слайд 3Жаркие - помещения, в которых под воздействием различных тепловых излучений
температура превышает постоянно или периодически (более 1 сут.) +35°С (помещения
с сушилками, печами, котельные);Пыльные - помещения, в которых по условиям производства выделяется технологическая пыль, которая может оседать на токоведущих частях, проникать внутрь машин, аппаратов и т.п. (с токопроводящей пылью и токонепроводящей пылью);
Классификация помещений
Слайд 4С химически активной средой - помещения, в которых постоянно или
в течение длительного времени содержатся агрессивные пары, газы, жидкости, образуются
отложения или плесень, разрушающие изоляцию и токоведущие части электрооборудования;Нормальные – сухие, нежаркие, непыльные, без химически активной среды помещения
Классификация помещений
Слайд 5По опасности поражения людей электрическим током:
без повышенной опасности
с повышенной опасностью:
сырость
токопроводящая
пыль
токопроводящие полы (метал., земл., ж/б, кирпичные)
жаркие помещения
возможность прикосновения к метал.
заземленным частям зданий сооружений и метал. корпусам ЭОособо опасные:
особая сырость
химически активная среда
два и более признака повышенной опасности
Классификация помещений

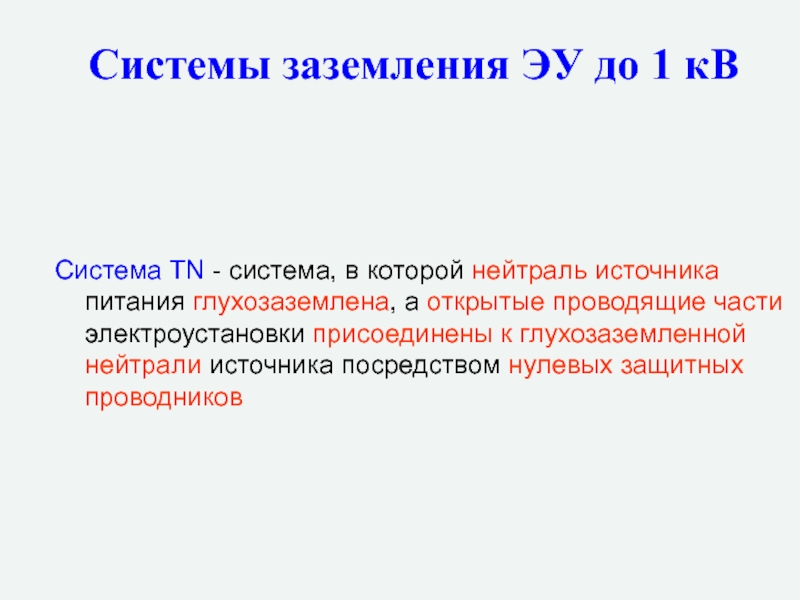

Слайд 6Системы заземления ЭУ до 1 кВ
Система TN - система,
в которой нейтраль источника питания глухозаземлена, а открытые проводящие части
электроустановки присоединены к глухозаземленной нейтрали источника посредством нулевых защитных проводников
Слайд 7Системы заземления ЭУ до 1 кВ
Система TN-С - система
TN, в которой нулевой защитный и нулевой рабочий проводники совмещены
в одном проводнике на всем ее протяжении

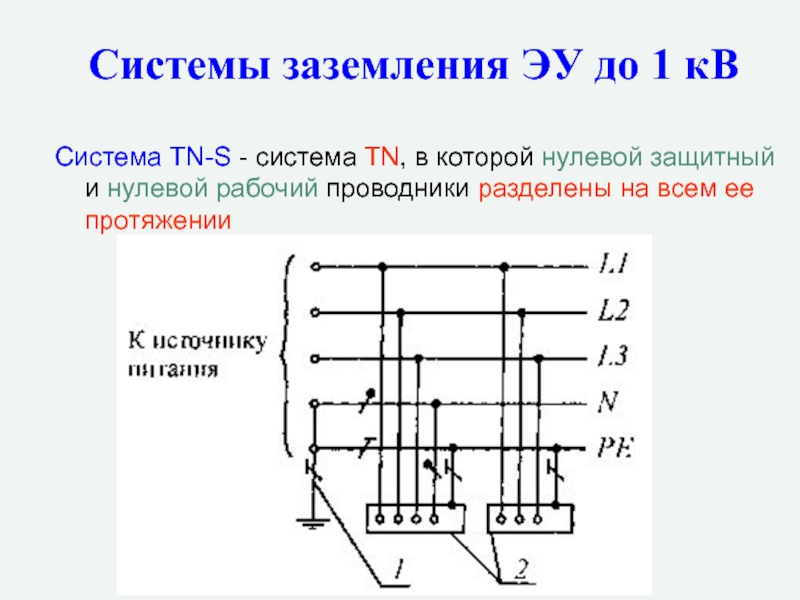

Слайд 8Системы заземления ЭУ до 1 кВ
Система TN-S - система
TN, в которой нулевой защитный и нулевой рабочий проводники разделены
на всем ее протяжении
Слайд 9Системы заземления ЭУ до 1 кВ
Система TN-CS - система
TN, в которой функции нулевого защитного и нулевого рабочего проводников
совмещены в одном проводнике в какой-то ее части, начиная от источника питания
Слайд 10Системы заземления ЭУ до 1 кВ
Система IT - система,
в которой нейтраль источника питания изолирована от земли или заземлена
через приборы или устройства, имеющие большое сопротивление, а открытые проводящие части электроустановки заземлены

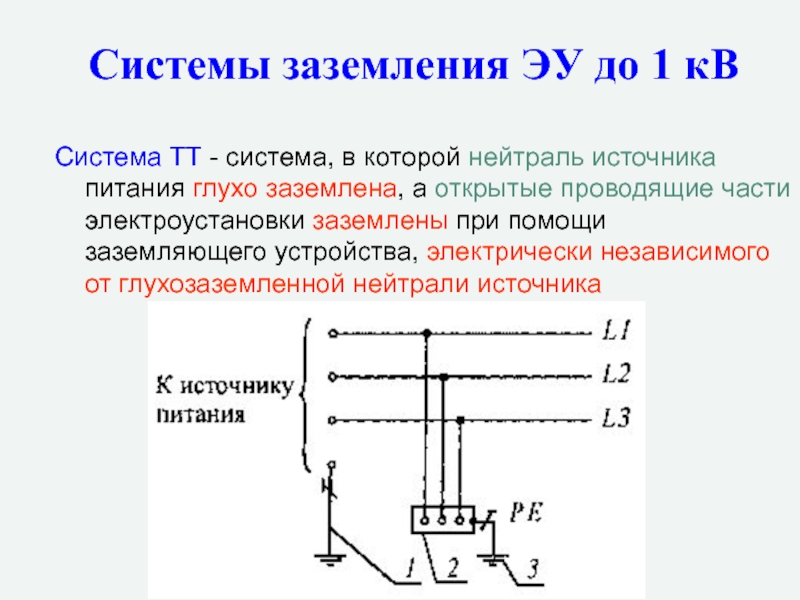

Слайд 11Системы заземления ЭУ до 1 кВ
Система TT - система,
в которой нейтраль источника питания глухо заземлена, а открытые проводящие
части электроустановки заземлены при помощи заземляющего устройства, электрически независимого от глухозаземленной нейтрали источника
